Prosessinäkymien vertailu vaatimustenmukaisuuden varmistamiseksi
Prosessien vertaileminen mahdollistaa prosessien intuitiivisen ja tehokkaan vertailemisen. Voit vertailla prosesseja prosessikaavion tasolla, jossa luotu visualisointi mahdollistaa virtauksen ja toistumisvälin erojen tai aikamittareiden tunnistamisen.
Myös kaavion monimuotoisuutta, zoomausta tai solmujen poikkeamaa voidaan muuttaa oikeassa reunassa olevissa Mukauta- ja Visualisoi-kuvakkeissa.
Voit vertailla mittareiden ja määritteiden arvoja yksityiskohtaisesti aktiviteettien ja reunojen tasolla. Voit myös vertailla useiden prosessien tai yhdestä prosessista luotuja eri näkymiä (esimerkiksi eri ajanjaksoilta) valitsemalla prosessin Vertaile-ruudusta.
Näkymien lisääminen
Näkymä, jossa toiminto näytettiin, on vertailun perusta. Kaikkia kerroksiksi lisättyjä näkymiä verrataan jatkuvasti näyttöön, jota kulloinkin työstät.
Kerroksen lisääminen:

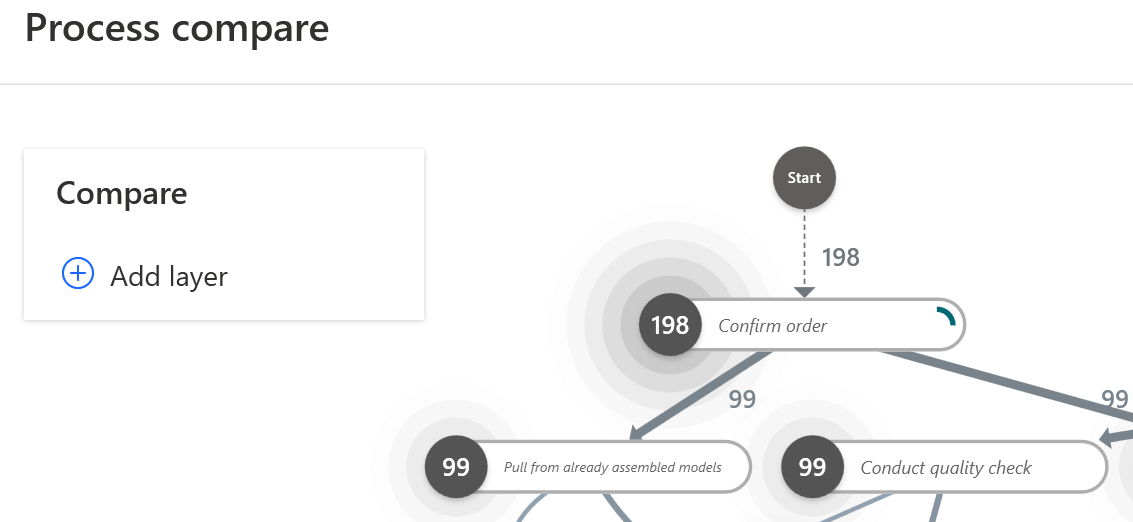

Valitse Vertaile-ruudussa Lisää kerros.
Valitse prosessi avattavasta Näkymät-valikosta.
(jos prosessi on suunnitelmamuodossa) Valitse BPMN ja valitse sitten asianmukaisesti muotoiltu BPMN-kaavio. BPMN-kaavio muunnetaan, ja sitä verrataan kulloinkin avoinna olevaan näkymään.
Näkymän muuttaminen
Luettelo kaikissa käytettävissä olevista kerroksista on Vertaa-ruudussa. Yksittäisiä kerroksia voidaan ottaa käyttöön tai poistaa käytöstä valintamerkkien avulla. Nykyinen avoin näkymä ja Vertaa-kerros on otettu oletusarvoisesti käyttöön. Nykyisen avoinna olevan näkymän valintamerkin poistaminen korostaa aktiviteetit ja siirtymät, jotka on yhteisiä molemmille vertailukerroksille. Poista kerros luettelosta valitsemalla (-).
Kuhunkin kerrokseen ja näkymään on liitetty jokin väri. Vertailukerroksen tai -näkymän leikkauksen muodostavat aktiviteetit ja reunat on väritetty Vertailu-avaimena.
