Vuorovaikutteisuuden lisääminen visualisointiin Power BI:n visualisointien valinnoilla

  • Artikkeli

Power BI tarjoaa kaksi tapaa käsitellä visualisointeja: valinnan ja suodatuksen. Seuraavassa esimerkissä näytetään, miten voit valita kohteen yhdestä visualisoinnista ja ilmoittaa raportin muille visualisointeihin uudesta valintatilasta.

Liittymä vastaa objektia Selection :

export interface ISelectionId {
    equals(other: ISelectionId): boolean;
    includes(other: ISelectionId, ignoreHighlight?: boolean): boolean;
    getKey(): string;
    getSelector(): Selector;
    getSelectorsByColumn(): SelectorsByColumn;
    hasIdentity(): boolean;
}

Valitse arvopisteet valintojen hallinnan avulla

Visualisoinnin isäntäobjektissa on menetelmä , jolla luodaan valintojen hallinnan esiintymä. Valintojen hallinnassa on vastaava menetelmä kullekin seuraavista toiminnoista:

  • Lisää pisteitä ja merkitse mitattavan tilavuuden kanta valitsemalla Lisää-painike
  • Tyhjennä valinta
  • Näytä pikavalikko
  • Tallenna nykyiset valinnat
  • Tarkista valintatila

Luo valintojen hallinnan esiintymä

Jos haluat käyttää valintojen hallintaa, luo valintojen hallinnan esiintymä. Visualisoinneissa valintojen hallinnan esiintymä luodaan yleensä visuaalisen constructor objektin -osassa.

export class Visual implements IVisual {
    private target: HTMLElement;
    private host: IVisualHost;
    private selectionManager: ISelectionManager;
    // ...
    constructor(options: VisualConstructorOptions) {
        this.host = options.host;
        // ...
        this.selectionManager = this.host.createSelectionManager();
    }
    // ...
}

Luo valinnanmuodostimen esiintymä

Kun valintojen hallinnan esiintymä luodaan, sinun on luotava selections kullekin visualisoinnin arvopisteelle. Visualisoinnin isäntäobjektin createSelectionIdBuilder -menetelmä luo valinnan kullekin arvopisteelle. Tämä menetelmä palauttaa objektin esiintymän, jolla on liittymä powerbi.visuals.ISelectionIdBuilder:

export interface ISelectionIdBuilder {
    withCategory(categoryColumn: DataViewCategoryColumn, index: number): this;
    withSeries(seriesColumn: DataViewValueColumns, valueColumn: DataViewValueColumn | DataViewValueColumnGroup): this;
    withMeasure(measureId: string): this;
    withMatrixNode(matrixNode: DataViewMatrixNode, levels: DataViewHierarchyLevel[]): this;
    withTable(table: DataViewTable, rowIndex: number): this;
    createSelectionId(): ISelectionId;
}

Tällä objektilla on vastaavat menetelmät, joilla voidaan luoda selections erityyppisille tietonäkymämäärityksille.

Muistiinpano

Menetelmät withTable ja withMatrixNode esiteltiin Power BI -visualisointien ohjelmointirajapinnassa 2.5.0. Jos sinun on käytettävä valintoja taulukkojen tai matriisien tietonäkymien yhdistämismäärityksissä, päivitä ohjelmointirajapinnan versioon 2.5.0 tai uudempaan.

Luo valinnat luokittaista tietonäkymämääritystä varten

Tarkastellaan, miten valinnat edustavat semanttisen mallimallin luokittaista tietonäkymän yhdistämismääritystä:

Valmistaja Type Arvo
Chrysler Kotimainen auto 28883
Chrysler Kotimainen rekka 117131
Chrysler Tuontiauto 0
Chrysler Tuontirekka 6362
Ford Kotimainen auto 50032
Ford Kotimainen rekka 122446
Ford Tuontiauto 0
Ford Tuontirekka 0
GM Kotimainen auto 65426
GM Kotimainen rekka 138122
GM Tuontiauto 197
GM Tuontirekka 0
Honda Kotimainen auto 51450
Honda Kotimainen rekka 46115
Honda Tuontiauto 2932
Honda Tuontirekka 0
Nissan Kotimainen auto 51476
Nissan Kotimainen rekka 47343
Nissan Tuontiauto 5485
Nissan Tuontirekka 1430
Toyota Kotimainen auto 55643
Toyota Kotimainen rekka 61227
Toyota Tuontiauto 20799
Toyota Tuontirekka 23614

Visualisointi käyttää seuraavaa tietonäkymän yhdistämismääritystä:

{
    "dataRoles": [
        {
            "displayName": "Columns",
            "name": "columns",
            "kind": "Grouping"
        },
        {
            "displayName": "Rows",
            "name": "rows",
            "kind": "Grouping"
        },
        {
            "displayName": "Values",
            "name": "values",
            "kind": "Measure"
        }
    ],
    "dataViewMappings": [
        {
            "categorical": {
                "categories": {
                    "for": {
                        "in": "columns"
                    }
                },
                "values": {
                    "group": {
                        "by": "rows",
                        "select": [
                            {
                                "for": {
                                    "in": "values"
                                }
                            }
                        ]
                    }
                }
            }
        }
    ]
}

Edellisessä esimerkissä Manufacturer on columns ja Type on rows. Sarja luodaan ryhmittelemällä arvot arvoilla rows (Type).

Visualisoinnin pitäisi voida osittaa tietoja :n tai Type-kohteen mukaanManufacturer.

Jos käyttäjä esimerkiksi valitsee Chrysler -kohteesta vaihtoehdon Manufacturer, muiden visualisointien tulee näyttää seuraavat tiedot:

Valmistaja Type Arvo
Chrysler Kotimainen auto 28883
Chrysler Kotimainen rekka 117131
Chrysler Tuontiauto 0
Chrysler Tuontirekka 6362

Kun käyttäjä valitsee Import Car -vaihtoehdon Type (valitsee tietoja sarjan mukaan), muiden visualisointien tulee näyttää seuraavat tiedot:

Valmistaja Type Arvo
Chrysler Tuontiauto 0
Ford Tuontiauto 0
GM Tuontiauto 197
Honda Tuontiauto 2932
Nissan Tuontiauto 5485
Toyota Tuontiauto 20799

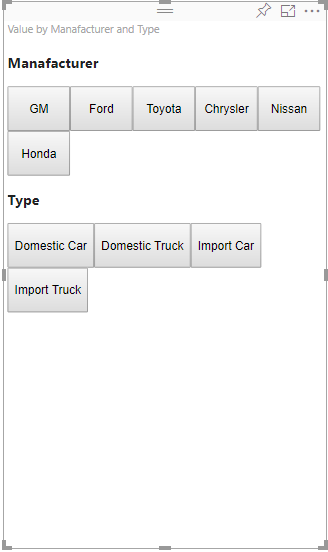

Screenshot that shows the visual with selections.

Voit näyttää ositetut tiedot täyttämällä visualisoinnin tietokorit seuraavasti:

Screenshot that shows visual's data baskets.

Edellisessä esimerkissä Manufacturer on luokka (sarakkeet), Type on sarja (rivit) ja Sales on Values sarjoille.

Muistiinpano

Values ovat pakollisia sarjan näyttämiseen, koska tietonäkymän yhdistämismäärityksen Values mukaan ne on ryhmitelty tietojen mukaan Rows .

Valintojen luominen luokille

// categories
const categories = dataView.categorical.categories;

// create label for 'Manufacturer' column
const p = document.createElement("p") as HTMLParagraphElement;
p.innerText = categories[0].source.displayName.toString();
this.target.appendChild(p);

// get count of category elements
const categoriesCount = categories[0].values.length;

// iterate all categories to generate selection and create button elements to use selections
for (let categoryIndex = 0; categoryIndex < categoriesCount; categoryIndex++) {
    const categoryValue: powerbi.PrimitiveValue = categories[0].values[categoryIndex];

    const categorySelectionId = this.host.createSelectionIdBuilder()
        .withCategory(categories[0], categoryIndex) // we have only one category (only one `Manufacturer` column)
        .createSelectionId();
    this.dataPoints.push({
        value: categoryValue,
        selection: categorySelectionId
    });
    console.log(categorySelectionId);

    // create button element to apply selection on click
    const button = document.createElement("button") as HTMLButtonElement;
    button.value = categoryValue.toString();
    button.innerText = categoryValue.toString();
    button.addEventListener("click", () => {
        // handle click event to apply correspond selection
        this.selectionManager.select(categorySelectionId);
    });
    this.target.appendChild(button);
}

Edellisessä mallikoodissa kaikki luokat iteroidaan. Kunkin iteraation yhteydessä kutsutaan createSelectionIdBuilder luomaan kullekin luokalle seuraava valinta kutsumalla withCategory valintamuodostimen -menetelmää. - createSelectionId menetelmää käytetään viimeisenä menetelmänä, joka palauttaa luodun -objektin selection .

-menetelmässä withCategory välitämme sarakkeen category, esimerkissä, sen Manufacturer, ja luokkaelementin indeksin.

Valintojen luominen sarjoille

// get groupped values for series
const series: powerbi.DataViewValueColumnGroup[] = dataView.categorical.values.grouped();

// create label for 'Type' column
const p2 = document.createElement("p") as HTMLParagraphElement;
p2.innerText = dataView.categorical.values.source.displayName;
this.target.appendChild(p2);

// iterate all series to generate selection and create button elements to use selections
series.forEach( (ser: powerbi.DataViewValueColumnGroup) => {
    // create selection id for series
    const seriesSelectionId = this.host.createSelectionIdBuilder()
        .withSeries(dataView.categorical.values, ser)
        .createSelectionId();

    this.dataPoints.push({
        value: ser.name,
        selection: seriesSelectionId
    });

    // create button element to apply selection on click
    const button = document.createElement("button") as HTMLButtonElement;
    button.value =ser.name.toString();
    button.innerText = ser.name.toString();
    button.addEventListener("click", () => {
        // handle click event to apply correspond selection
        this.selectionManager.select(seriesSelectionId);
    });
    this.target.appendChild(button);
});

Valintojen luominen taulukon tietonäkymämääritystä varten

Seuraavassa esimerkissä näytetään taulukon tietonäkymän yhdistämismääritys:

{
    "dataRoles": [
        {
            "displayName": "Values",
            "name": "values",
            "kind": "GroupingOrMeasure"
        }
    ],
    "dataViewMappings": [
        {
            "table": {
                "rows": {
                    "for": {
                        "in": "values"
                    }
                }
            }
        }
    ]
}

Jos haluat luoda valinnan kullekin taulukon tietonäkymän yhdistämismääritykselle, kutsu withTable valinnanmuodostimen -menetelmää.

public update(options: VisualUpdateOptions) {
    const dataView = options.dataViews[0];
    dataView.table.rows.forEach((row: DataViewTableRow, rowIndex: number) => {
        this.target.appendChild(rowDiv);
        const selection: ISelectionId = this.host.createSelectionIdBuilder()
            .withTable(dataView.table, rowIndex)
            .createSelectionId();
    }
}

Visualisoinnin koodi iteroi taulukon rivit, ja kukin rivi kutsuu withTable taulukkomenetelmää. -menetelmän withTable parametreja ovat table -objekti ja taulukkorivin indeksi.

Luo valinnat matriisin tietonäkymämääritystä varten

public update(options: VisualUpdateOptions) {
    const host = this.host;
    const rowLevels: powerbi.DataViewHierarchyLevel[] = dataView.matrix.rows.levels;
    const columnLevels: powerbi.DataViewHierarchyLevel[] = dataView.matrix.rows.levels;

    // iterate rows hierarchy
    nodeWalker(dataView.matrix.rows.root, rowLevels);
    // iterate columns hierarchy
    nodeWalker(dataView.matrix.columns.root, columnLevels);

    function nodeWalker(node: powerbi.DataViewMatrixNode, levels: powerbi.DataViewHierarchyLevel[]) {
        const nodeSelection = host.createSelectionIdBuilder().withMatrixNode(node, levels);

        if (node.children && node.children.length) {
            node.children.forEach(child => {
                nodeWalker(child, levels);
            });
        }
    }
}

Esimerkissä nodeWalker kutsuu rekursiivisesti kutakin solmua ja alisolmua.

nodeWalker luo -objektin nodeSelection kunkin kutsun kohdalla. Kukin nodeSelection edustaa selection vastaavien solmujen joukkoa.

Arvopisteiden valitseminen muiden visualisointien osittamiseksi

Tässä esimerkissä loimme napsautusten käsittelijän painike-elementeille. Käsittelijä kutsuu select valintojen hallinnan -menetelmää ja välittää valinta-objektin.

button.addEventListener("click", () => {
    // handle click event to apply correspond selection
    this.selectionManager.select(categorySelectionId);
});

-menetelmän select liittymä:

interface ISelectionManager {
    // ...
    select(selectionId: ISelectionId | ISelectionId[], multiSelect?: boolean): IPromise<ISelectionId[]>;
    // ...
}

- select menetelmä voi hyväksyä monenlaisia valintoja. Näin visualisoinnissa voi olla useita arvopisteitä valittuna kerralla. Toinen parametri, multiSelect, vastaa monivalinnoista. Jos multiSelect arvo on true, Power BI ei tyhjennä edellistä valintatilaa, kun se ottaa käyttöön nykyisen valinnan. Jos arvo on false, edellinen valinta korvataan.

Tyypillinen esimerkki -käytöstä multiSelect on Ctrl-painikkeentilan käsittely napsautustapahtumassa. Kun Ctrl-painiketta pidetään painettuna, voit valita useamman kuin yhden objektin.

button.addEventListener("click", (mouseEvent) => {
    const multiSelect = (mouseEvent as MouseEvent).ctrlKey;
    this.selectionManager.select(seriesSelectionId, multiSelect);
});
