Dell PowerEdge R350
Cet article décrit l’appliance Dell PowerEdge R350, prise en charge pour les capteurs OT dans un déploiement d’entreprise. Dell PowerEdge R350 est également disponible pour la console de gestion locale.
| Caractéristique de l’appliance | Description |
|---|---|
| Profil matériel | E1800 |
| Performances | Bande passante maximale : 1 Gbit/s Appareils maximum : 10 000 Jusqu’à 8 ports de surveillance RJ45 ou 6 ports SFP (OPT) |
| Spécifications physiques | Montage : 1U Dimensions (H x L x P) 1,70 x 17,09 x 22,18 pouces Dimensions (H x L x P) 4,28 x 43,4 x 56,3 cm |
| État | Prise en charge, disponible en tant qu’appliance préconfigurée |
L’image suivante montre une vue du panneau frontal du Dell PowerEdge R350 :

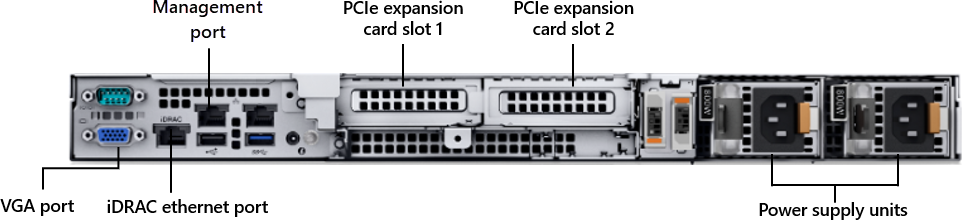

L’image suivante montre une vue du panneau arrière du Dell PowerEdge R350 :
Spécifications
| Composant | Spécifications techniques |
|---|---|
| Châssis | Serveur rack 1U |
| Dimensions | (H x W x P) 1,70 x 17,09 x 22,18 pouces, 4,28 x 43,4 x 56,3 cm |
| Poids | Maximum 13,14 kg/28,96 lb |
| Processeur | Intel Xeon E-2334 3,4 GHz Cache 8 Mo 4C/8T, Turbo (65 W), 3200 MT/s, XE uniquement |
| Mémoire | 32 Go = 2x 16 Go 3 200 MT/s DDR4 ECC UDIMM |
| Stockage | 4x 1 To disque dur SATA 6 Gbits/s 7,2 K 512n 3,5in Hot Plug-with PERC H755 Controller Card - RAID 10 |
| Contrôleur de réseau | On-board: Broadcom 5720 Dual Port 1 Gb On-Board LOM LOM intégré : iDRAC9, Enterprise 15 G Externe : Broadcom 5719 quatre ports 1 GbE, BASE-T, adaptateur, PCIe, profil bas |
| Gestion | iDRAC9 Enterprise |
| Accès sur l’appareil | Deux ports USB 3.0 à l’arrière |
| Un frontal | USB 3.0 |
| Power | Alimentation double, à chaud, redondante (1+1), 600 W |
| Support du rack | Rails coulissants ReadyRails avec bras de gestion des câbles |
Dell PowerEdge R350 - Nomenclature
| Quantité | PN | Description |
|---|---|---|
| 1 | 210-BBTW | Serveur OEM R350XE |
| 1 | 990-10090 | EX-Works |
| 1 | 412-AAPW | Heatsink pour 80 W ou moins d’UC |
| 1 | 370-AAIP | Performances optimisées |
| 1 | 370-AGNY | UDIMM 3 200 MT/s |
| 2 | 370-AGQU | UDIMM 16 Go, 3 200 MT/s, ECC |
| 1 | 384-BBBH | Paramètres BIOS d’économie d’énergie |
| 1 | 800-BBDM | Mode de démarrage UEFI du BIOS avec partition GPT |
| 1 | 450-AADY | C13 à C14, style PDU, 10 AMP, 6,5 pieds (2 m), cordon d’alimentation |
| 1 | 330-BBWS | Riser Config 0, 1 x8, 1 x16 emplacements |
| 1 | 384-BCYX | Carte mère OEM R350 avec broadcom 5720 double port LOM 1 Go intégré |
| 1 | 385-BBQV | iDRAC9 Enterprise 15G |
| 1 | 542-BBBP | LOM intégré |
| 1 | 470-AFBU | BOSS vide |
| 1 | 379-BCRF | iDRAC, mot de passe hérité |
| 1 | 379-BCQV | iDRAC Group Manager, activé |
| 1 | 611-BBBF | Aucun système d’exploitation |
| 1 | 605-BBFN | Aucun média requis |
| 1 | 770-BDEL | Rails coulissants ReadyRails avec bras de gestion des câbles |
| 1 | 709-BBIJ | Garantie pièces uniquement 15 mois |
| 1 | 865-BBPG | ProSupport et service initial sur site le jour ouvrable suivant, 15 mois |
| 1 | 338-CCOZ | Intel Xeon E-2334 3,4 GHz, 8 Mo de cache, 4C/8T, Turbo (65 W), 3 200 MT/s, XE uniquement |
| 1 | 325-BEIF | Marque/cadre, marqué Dell, PowerEdge R350XE |
| 1 | 389-ECFF | PowerEdge R350 Marquage CE et CCC |
| 1 | 321-BGVQ | Châssis 3,5" avec jusqu’à 4 disques durs enfichables à chaud |
| 1 | 750-ADOY | Ventilateur standard |
| 1 | 429-ABHN | DVD +/-RW, SATA, Interne pour le châssis enfichable à chaud |
| 1 | 405-ABBT | Carte de contrôleur PERC H755 |
| 1 | 461-AADZ | Aucun module de plateforme sécurisée |
| 1 | 683-11870 | Aucun service d’installation sélectionné (contactez le représentant des ventes pour plus d’informations) |
| 1 | 865-BBPF | ProSupport avec intervention sur site le jour ouvré suivant, 24 mois |
| 4 | 400-BLLH | Disque dur SATA 1 To 6 Gbits/s 7,2K 512n 3,5 pouces enfichable à chaud |
| 1 | 540-BBDF | Broadcom 5719 quatre ports 1 GbE, BASE-T, adaptateur, PCIe, profil bas |
| 1 | 780-BCDQ | RAID 10 |
| 2 | 450-AKMP | Bloc d’alimentation double redondant, enfichable à chaud (1+1), 600 W |
Composants facultatifs
| Quantité | PN | Description |
|---|---|---|
| 2 | 450-AMJH | Bloc d’alimentation double enfichable à chaud, 700 W MM HLAC (200-220Vac) Titane, redondant (1+1), de LiteOn, NAF |
Contrôleurs de stockage facultatifs
Les tableaux RAID multi-disques combinent plusieurs lecteurs physiques en un seul lecteur logique pour une redondance et des performances accrues. Les modules facultatifs ci-dessous sont testés dans notre laboratoire pour la compatibilité et les performances soutenues :
| Quantité | PN | Description |
|---|---|---|
| 1 | 405-ABBT | Carte du contrôleur PERC H755 (RAID10) |
Extension de port facultative
Des modules facultatifs pour des ports de surveillance supplémentaires peuvent être installés :
| Emplacement | Type | Spécifications |
|---|---|---|
| Extension PCIe Emplacement 1 ou 2 |
Ethernet quatre ports | 540-BBDV Intel QP i350 4 x 1Gbe Copper, PCIe, profil bas |
| Extension PCIe Emplacement 1 ou 2 |
Ethernet quatre ports | 540-BBDF Broadcom 5719 quatre ports 1 GbE, BASE-T, adaptateur, PCIe, profil bas |
| Extension PCIe Emplacement 1 ou 2 |
Ethernet deux ports | 540-BCSE Intel X710-T2L DP 2 x 10 GbE Copper, PCIe, profil bas |
| Extension PCIe Emplacement 1 ou 2 |
SFP+ deux ports | 540-BBML Intel X710 DP 2 x 10 GbE SFP+, PCIe, profil bas |
| Extension PCIe Emplacement 1 ou 2 |
SFP+ deux ports | 540-BBVI Broadcom 57412 Double port 10 GbE Adaptateur SFP+, PCIe Low Profile |
| Extension PCIe Emplacement 1 ou 2 |
Émetteur-récepteur SFP+ | 407-BCBN ou 407-BBOU - SFP+ 10G SR |
| Extension PCIe Emplacement 1 ou 2 |
Émetteur-récepteur SFP+ | 407-BBOP - SFP+ 10G LR |
| Extension PCIe Emplacement 1 ou 2 |
Émetteur-récepteur SFP+ | 407-BBOS - SFP+ 1G COPPER |
| Extension PCIe Emplacement 1 ou 2 |
Émetteur-récepteur INTEL X710 SFP+ | 407-BBVJ - SFP+ 1G/10G SR (INTEL UNIQUEMENT) |
Installation du Dell PowerEdge R350
Cette section explique comment installer le logiciel Defender pour IoT sur l’appliance Dell PowerEdge R350.
Avant d’installer le logiciel sur l’appliance Dell, vous devez ajuster la configuration du BIOS de l’appliance.
Notes
Les procédures d’installation ne sont pertinentes que si vous devez réinstaller le logiciel sur un appareil préconfiguré, ou si vous achetez votre propre matériel et configurez l’appliance vous-même.
Prérequis
Pour installer l’appliance Dell PowerEdge R350, vous avez besoin des éléments suivants :
Une licence d’entreprise pour le contrôleur d’accès à distance Dell (iDrac)
Un fichier XML de configuration du BIOS
Configurer le BIOS et le tableau RAID
Cette procédure décrit comment configurer la configuration du BIOS pour un capteur non configuré d’appliance. Si l’une des étapes ci-dessous est manquante dans le BIOS, assurez-vous que le matériel correspond aux spécifications ci-dessus.
Dell BIOS iDRAC est un logiciel de gestion système conçu pour permettre aux administrateurs de contrôler le matériel Dell à distance. Il permet aux administrateurs de surveiller les performances du système, de configurer les paramètres et de résoudre les problèmes matériels à partir d’un navigateur web. Il peut également être utilisé pour mettre à jour le système BIOS et le microprogramme. Le BIOS peut être configuré localement ou à distance. Pour configurer le BIOS à distance à partir d’un ordinateur de gestion, vous devez définir l’adresse IP iDRAC et l’adresse IP de l’ordinateur de gestion sur le même sous-réseau.
Pour configurer l’adresse IP de l’iDRAC :
Mettez le capteur sous tension.
Si le système d’exploitation est déjà installé, sélectionnez la touche F2 pour entrer dans la configuration du BIOS.
Sélectionnez Paramètres de l’iDRAC.
Sélectionnez Réseau.
Notes
Pendant l’installation, vous devez configurer l’adresse IP et le mot de passe par défaut de l’iDRAC mentionnés dans les étapes suivantes. Après l’installation, vous modifierez ces définitions.
Remplacez l’adresse IPv4 statique par 10.100.100.250.
Remplacez le masque de sous-réseau statique par 255.255.255.0.
Sélectionnez Retour>Terminer.
Pour configurer le BIOS Dell :
Cette procédure décrit comment mettre à jour la configuration du Dell PowerEdge R350 pour votre déploiement OT.
Configurez le BIOS de l’appliance uniquement si vous n’avez pas acheté votre appliance à partir d’Arrow, ou si vous disposez d’une appliance, mais que vous n’avez pas accès au fichier de configuration XML.
Accédez au BIOS de l’appliance directement en utilisant un clavier et un écran, ou utilisez iDRAC.
Si l’appareil n’est pas une appliance Defender pour IoT, ouvrez un navigateur et accédez à l’adresse IP configurée précédemment. Connectez-vous avec les privilèges d’administrateur par défaut de Dell. Utilisez root comme nom d’utilisateur et calvin comme mot de passe.
Si l’appareil est une appliance Defender pour IoT, connectez-vous en utilisant XXX comme nom d’utilisateur et XXX comme mot de passe.
Une fois que vous avez accès au BIOS, accédez à Paramètres de l’appareil.
Choisissez la configuration contrôlée par RAID en sélectionnant Contrôleur RAID intégré 1 : Dell PERC<PERC H755 Adapter> Utilité de configuration.
Sélectionnez Gestion de la configuration.
Sélectionnez Créer un disque virtuel.
Dans le champ Sélectionner le niveau RAID, sélectionnez RAID10. Dans le champ Nom du disque virtuel, entrez ROOT et sélectionnez Disques physiques.
Sélectionnez Cocher tout puis sélectionnez Appliquer les modifications.
Sélectionnez OK.
Faites défiler la page et sélectionnez Créer un disque virtuel.
Cochez la case Confirmer et sélectionnez Oui.
Sélectionnez OK.
Revenez à l’écran principal et sélectionnez BIOS du système.
Sélectionnez Paramètres de démarrage.
Pour l’option Mode de démarrage, sélectionnez UEFI.
Sélectionnez Retour, puis sélectionnez Terminer pour quitter les paramètres du BIOS.
Installer le logiciel Defender pour IoT sur le Dell PowerEdge R350
Cette procédure décrit comment installer le logiciel Defender pour IoT sur le Dell PowerEdge R350.
Le processus d’installation prend environ 20 minutes. Une fois l’installation terminée, le système redémarre plusieurs fois.
Pour installer le logiciel :
Vérifiez que le support de la version est monté sur l’appliance de l’une des manières suivantes :
Connectez un CD externe ou une clé sur disque qui contient le logiciel de capteur que vous avez téléchargé à partir du portail Azure.
Montez l’image ISO à l’aide de l’iDRAC. Après vous être connecté à l’iDRAC, sélectionnez la console virtuelle, puis sélectionnez Support virtuel.
Dans la section Mapper le CD/DVD, sélectionnez Choisir un fichier.
Choisissez le fichier image ISO de la version appropriée dans la boîte de dialogue qui s’ouvre.
Sélectionnez le bouton Mapper l’appareil.
Le support est monté. Sélectionnez Fermer.
Démarrez l’appliance. Lorsque vous utilisez iDRAC, vous pouvez redémarrer les serveurs en sélectionnant le bouton Contrôle de console. Ensuite, dans les macros clavier, sélectionnez le bouton Appliquer , qui démarre la séquence Ctrl+Alt+Supprimer.
Continuez en installant un capteur OT ou un logiciel de gestion local. Pour plus d’informations, consultez Installation du logiciel Defender pour IoT.
Étapes suivantes
Continuez à comprendre la configuration système requise pour les appliances physiques ou virtuelles. Pour plus d’informations, consultez De quelles appliances ai-je besoin ?.
