HPE ProLiant DL20 Gen10 Plus (NHP 2LFF)

  • Article

Cet article décrit l’applicance HPE ProLiant DL20 Gen10 Plus pour les capteurs OT supervisant des lignes de production.

HPE ProLiant DL20 Gen10 Plus est également disponible pour la console de gestion locale.

Caractéristique de l’appliance Détails
Profil matériel L500
Niveau de performance Bande passante maximale : 200 Mbits/s
Nombre maximal d’appareils : 1 000
Jusqu’à 8 ports de monitoring
Spécifications physiques Montage : 1U
Dimensions minimales (H x L x P) 1,70 x 17,11 x 15,05 pouces
Dimensions minimales (H x L x P) 4,32 x 43,46 x 38,22 cm
État Pris en charge, disponible en préconfiguré

L’image suivante montre un exemple du panneau avant du HPE ProLiant DL20 Gen10 :

Photo du panneau avant du HPE ProLiant DL20 Gen10.

L’image suivante montre un exemple du panneau arrière du HPE ProLiant DL20 Gen10 :

Photo du panneau arrière du HPE ProLiant DL20 Gen10.

Spécifications

Composant Spécifications techniques
Châssis Serveur rack 1U
Caractéristiques physiques Serveur HPE DL20 Gen10+ NHP 2LFF CTO
Processeur Intel Xeon E-2334
3,4 GHz 4C 65 W
Circuit microprogrammé Intel C256
Mémoire 1 module de mémoire 8 Go Dual Rank x8 DDR4-3200
Stockage 1-To SATA 6G Midline 7.2 K SFF
Contrôleur de réseau Intégré : 2 x 1 Go
Externe 1 x Adaptateur HPE Ethernet 366FLR 1 Go 4 ports
Intégré Carte de ports iLO 1 Go
Gestion Licence HPE iLO Advanced
Accès sur l’appareil Avant : Un port USB 3.0, un port USB du service iLO
Arrière : deux ports USB 3.0
Interne Un port USB 3.0
Power Alimentation enfichable à chaud 290 W
Support du rack Kit de rail de friction pour armoire HPE 1U

DL20 Gen10 Plus (NHP 2LFF) – Nomenclature

Quantité PN Description
1 P44111-B21 Serveur HPE DL20 Gen10+ NHP 2LFF CTO
1 P45252-B21 Processeur FIO Intel Xeon E-2334 pour HPE
1 P28610-B21 HDD HPE 1 TO SATA 7.2K SFF BC
1 P43016-B21 Kit standard HPE 8 Go 1Rx8 PC4-3200AA-E
1 P21106-B21 Adaptateur BASE-T INT I350 1GbE 4p
1 P45948-B21 Kit d’activation HPE DL20 Gen10+ RPS FIO
1 865408-B21 Kit d’alimentation HPE platine, à logement flexible, enfichable à chaud, faible teneur en halogène, 500 W
1 775612-B21 Kit de rail de friction pour armoire HPE 1U
1 512485-B21 Licence pour HPE iLO Advanced 1 serveur avec 1 an d’assistance
1 P46114-B21 Kit d’extension HPE DL20 Gen10+ 2x8 LP FIO

Baies de stockage en option

Quantité PN Description
1 P26325-B21 Contrôleur Broadcom MegaRAID MR216i-a 16 canaux sans cache NVMe/SAS 12G (RAID5)

Remarque : Ce contrôleur RAID occupe l’emplacement d’extension PCIe et ne permet pas l’extension du port réseau

Extension de port

Les modules facultatifs pour l’extension de ports sont les suivants :

Emplacement Type Spécifications
Emplacement PCI 1 (profil bas) DP F/O NIC P26262-B21 – Adaptateur Broadcom BCM57414 Ethernet 10/25 Go 2 ports SFP28 pour HPE
Emplacement PCI 1 (profil bas) DP F/O NIC P28787-B21 – Adaptateur Intel X710-DA2 Ethernet 10 Go 2 ports SFP+ pour HPE
Emplacement PCI 2 (profil élevé) Carte réseau Ethernet à quatre ports P21106-B21 – Adaptateur Intel I350-T4 Ethernet 1 Go 4 ports BASE-T pour HPE
Emplacement PCI 2 (profil élevé) DP F/O NIC P26262-B21 - Adaptateur Broadcom BCM57414 Ethernet 10/25 Go 2 ports SFP28 pour HPE
Emplacement PCI 2 (profil élevé) DP F/O NIC P28787-B21 - Adaptateur Intel X710-DA2 Ethernet 10 Go 2 ports SFP+ pour HPE
SFP pour les cartes réseau à fibre optique MultiMode, Plage courte 455883-B21 - Transmetteur HPE BLc 10G SFP+ SR
SFP pour les cartes réseau à fibre optique SingleMode, Long Range 455886-B21 - Transmetteur HPE BLc 10G SFP+ LR

Installation de HPE ProLiant DL20 Gen10 Plus

Cette section explique comment installer le logiciel Defender pour IoT sur l’appliance HPE ProLiant DL20 Gen10 Plus.

L’installation inclut :

  • Activer l’accès à distance et mettre à jour le mot de passe administrateur par défaut
  • Configuration du port iLO sur le port réseau 1
  • Configurer les paramètres du BIOS et RAID1
  • Installation du logiciel Defender pour IoT

Notes

Les procédures d’installation ne sont pertinentes que si vous devez réinstaller le logiciel sur un appareil préconfiguré, ou si vous achetez votre propre matériel et configurez l’appliance vous-même.

Activer l’accès à distance et mettre à jour le mot de passe

Utilisez la procédure suivante pour configurer les options réseau et mettre à jour le mot de passe par défaut.

Pour activer et mettre à jour le mot de passe :

  1. Connectez un écran et un clavier à l’appliance HPE, allumez l’appliance, puis appuyez sur F9.

    Capture d’écran montrant la fenêtre HPE ProLiant.

  2. Accédez à Utilitaires système>Configuration du système>Utilitaires de configuration iLO 5>Options réseau.

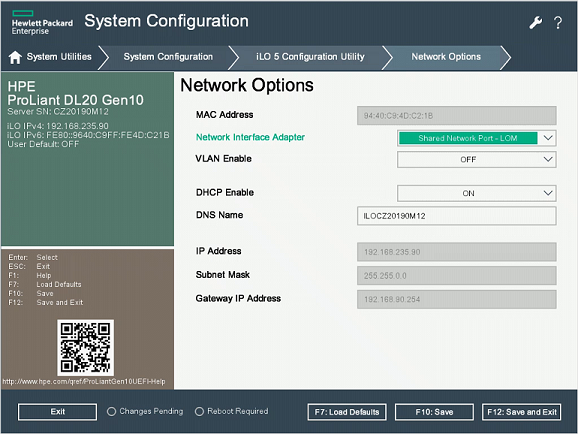

    Capture d’écran montrant la fenêtre Configuration du système.

    1. Sélectionnez Port réseau partagé : LOM dans le champ Carte réseau.

    2. Définissez Activer DHCP sur Désactivé.

    3. Entrez l’adresse IP, le masque de sous-réseau et l’adresse IP de la passerelle.

  3. Sélectionnez F10 : Enregistrer.

  4. Sélectionnez Échap pour revenir à Utilitaires de configuration iLO 5, puis sélectionnez Gestion des utilisateurs.

  5. Sélectionnez Modifier/supprimer un utilisateur. L’administrateur est le seul utilisateur par défaut défini.

  6. Modifiez le mot de passe par défaut et sélectionnez F10 : Enregistrer.

Configurer le BIOS de HPE

Cette procédure décrit comment mettre à jour la configuration du BIOS HPE pour votre déploiement OT.

Pour configurer le BIOS du HPE :

  1. Sélectionnez Utilitaires système>Configuration du système>Configuration du BIOS/de la plateforme (RBSU) .

  2. Dans le formulaire Configuration du BIOS/de la plateforme (RBSU) , sélectionnez Options de démarrage.

  3. Modifiez Mode de démarrage en Mode BIOS UEFI, puis sélectionnez F10 : Enregistrer.

  4. Sélectionnez Échap deux fois pour fermer le formulaire Configuration du système.

  5. Sélectionnez RAID 1 intégré : HPE Smart Array E208i-a SR Gen 10>Configuration des groupes>Créer un groupe.

  6. Sélectionnez Passer au formulaire suivant.

  7. Dans le formulaire Définir le niveau RAID, définissez le niveau sur RAID 1.

  8. Sélectionnez Passer au formulaire suivant.

  9. Dans le formulaire Étiquette de lecteur logique, entrez Lecteur logique 1.

  10. Sélectionnez Soumettre les modifications.

  11. Dans le formulaire Soumettre, sélectionnez Retour au menu principal.

  12. Sélectionnez F10 : Enregistrer puis appuyez deux fois sur Échap.

  13. Dans la fenêtre Utilitaires système, sélectionnez Menu de démarrage unique.

  14. Dans le formulaire Menu de démarrage unique, sélectionnez Menu de démarrage unique BIOS hérité.

  15. Les fenêtres Démarrage hérité et Substitution de démarrage s’affichent. Choisissez une option de substitution de démarrage ; par exemple, sur un CD-ROM, un lecteur USB, un HDD ou un interpréteur de commandes UEFI.

    Capture d’écran montrant la première fenêtre Substitution de démarrage.

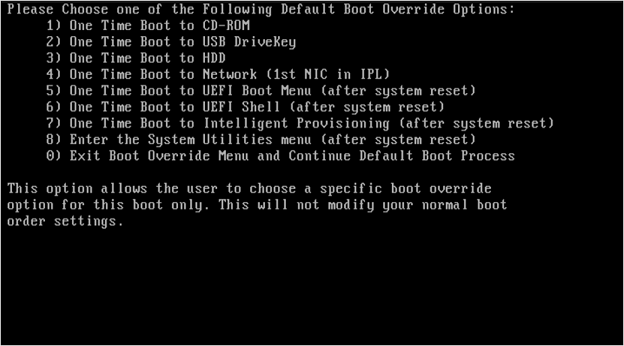

    Capture d’écran montrant la deuxième fenêtre Substitution de démarrage.

Installer iLO à distance à partir d’un lecteur virtuel

Cette procédure explique comment installer un logiciel iLO à distance à partir d’un lecteur virtuel.

Avant d’installer le logiciel iLO, nous vous recommandons de remplacer le paramètre du délai d’expiration des connexions inactives iLO par Infinite. En effet, si votre connexion réseau est lente ou si le capteur se trouve dans un emplacement distant, l’installation peut prendre plus de temps que le délai de 30 minutes défini par défaut.

Pour modifier les paramètres du délai d’expiration des connexions inactives iLO :

  1. Connectez-vous à la console iLO, puis accédez à Overview dans le menu supérieur.

  2. Sur la gauche, sélectionnez Security, puis sélectionnez Access settings dans le menu supérieur.

  3. Sélectionnez l’icône représentant un crayon à côté d’iLO, puis sélectionnez Show advanced settings.

  4. À la ligne Idle connection timeout, sélectionnez l’icône représentant un triangle pour ouvrir les options de délai d’expiration, puis sélectionnez Infinite.

Poursuivez l’installation d’iLO en effectuant les étapes suivantes.

Pour installer des logiciels de capteur avec iLO :

  1. Une fois la connexion établie à la console iLO, sélectionnez l’écran des serveurs en bas à gauche.

  2. Sélectionnez Console HTML5.

  3. Dans la console, sélectionnez l’icône de CD Virtual media à droite, puis choisissez l’option CD/DVD.

  4. Sélectionnez Fichier ISO local.

  5. Dans la boîte de dialogue, choisissez le fichier ISO d’installation du capteur Defender pour IoT.

  6. Accédez à l’icône de menu sur la gauche, sélectionnez Power, puis Reset.

  7. L’appliance redémarre et exécute le processus d’installation du capteur.

Installer le logiciel Defender pour IoT sur HPE ProLiant DL20 Gen10 Plus

Cette procédure explique comment installer le logiciel Defender pour IoT sur HPE ProLiant DL20 Gen10 Plus.

Le processus d’installation prend environ 20 minutes. Après l’installation, le système redémarre plusieurs fois.

Pour installer le logiciel Defender pour IoT :

  1. Connectez l’écran et le clavier à l’appliance, puis connectez-vous à l’interface de ligne de commande.

  2. Connectez un CD externe ou une clé sur disque qui contient le logiciel que vous avez téléchargé à partir du Portail Microsoft Azure.

  3. Démarrez l’appliance.

  4. Continuez en installant votre logiciel Defender pour IoT. Pour plus d’informations, consultez Installation du logiciel Defender pour IoT.

Étapes suivantes

Continuez à comprendre la configuration système requise pour les appliances physiques ou virtuelles. Pour plus d’informations, consultez De quelles appliances ai-je besoin ?.

Ensuite, utilisez l’une des procédures suivantes pour continuer :
