Tutoriel : Déployer sur Azure Kubernetes Service à partir de GitHub avec Jenkins

Important

De nombreux services Azure disposent de plug-ins Jenkins. Certains de ces plug-ins ne seront plus pris en charge à partir du 29 février 2024. Azure CLI est la méthode actuellement recommandée pour intégrer Jenkins à des services Azure. Pour plus d’informations, reportez-vous à l’article Plug-ins Jenkins pour Azure.

Ce tutoriel explique comment déployer un exemple d’application de GitHub sur un cluster Azure Kubernetes Service (AKS) en configurant l’intégration continue (CI) et le déploiement continu (CD) dans Jenkins.

Dans ce tutoriel, vous allez effectuer les tâches suivantes :

  • Déployer un exemple d’application de vote Azure sur un cluster AKS
  • Créer un projet de base Jenkins
  • Configurer les informations d’identification pour Jenkins afin d’interagir avec ACR
  • Créer un travail de build Jenkins et un webhook GitHub pour les builds automatisées
  • Tester le pipeline CI/CD pour mettre à jour une application dans AKS en fonction des validations de code GitHub

Prérequis

Pour les besoins de ce tutoriel, vous devez disposer des éléments suivants :

Préparation de votre application

Dans cet article, vous allez utiliser un exemple d’application de vote Azure qui contient une interface web et Redis pour le stockage de données temporaires.

Avant d’intégrer Jenkins et AKS pour les déploiements automatisés, préparez et déployez d’abord manuellement l’application de vote Azure sur votre cluster AKS. Ce déploiement manuel vous permet de voir l’application en action.

Remarque

L’exemple d’application de vote Azure utilise un pod Linux programmé pour s’exécuter sur un nœud Linux. Le flux décrit dans cet article fonctionne également pour un pod Windows Server programmé sur un nœud Windows Server.

Dupliquez le référentiel GitHub suivant pour l’exemple d’application : https://github.com/Azure-Samples/azure-voting-app-redis. Pour répliquer le référentiel dans votre propre compte GitHub, cliquez sur le bouton Bifurcation en haut à droite.

Clonez la duplication sur votre système de développement. Assurez-vous d’utiliser l’URL de votre branche lorsque vous clonez le référentiel :

git clone https://github.com/<your-github-account>/azure-voting-app-redis.git

Accédez au répertoire de votre duplication clonée :

cd azure-voting-app-redis

Pour créer les images conteneur nécessaires à l’exemple d’application, utilisez le fichier docker-compose.yaml avec docker-compose :

docker-compose up -d

Les images de base nécessaires sont extraites et les conteneurs d’applications sont générés. Vous pouvez ensuite utiliser la commande docker images pour afficher l’image créée. Trois images ont été téléchargées ou créées. L’image azure-vote-front contient l’application et utilise l’image nginx-flask comme base. L’image redis est utilisée pour démarrer une instance Redis :

$ docker images

REPOSITORY                   TAG        IMAGE ID            CREATED             SIZE
azure-vote-front             latest     9cc914e25834        40 seconds ago      694MB
redis                        latest     a1b99da73d05        7 days ago          106MB
tiangolo/uwsgi-nginx-flask   flask      788ca94b2313        9 months ago        694MB

Connectez-vous à votre registre de conteneurs Azure Container Registry.

az acr login -n <acrLoginServer>

Remplacez <acrLoginServer> par votre serveur de connexion ACR.

Utilisez la commande docker tag pour baliser l’image avec le nom du serveur de connexion ACR et le nombre de version v1. Utilisez le nom de votre propre <acrLoginServer> obtenu à l’étape précédente :

docker tag azure-vote-front <acrLoginServer>/azure-vote-front:v1

Enfin, envoyez l’image azure-vote-front à votre registre ACR. Là encore, remplacez <acrLoginServer> par le nom du serveur de connexion de votre propre registre ACR, tel que myacrregistry.azurecr.io :

docker push <acrLoginServer>/azure-vote-front:v1

Déployer l’exemple d’application sur AKS

Pour déployer l’exemple d’application sur votre cluster AKS, vous pouvez utiliser le fichier manifeste Kubernetes à la racine du référentiel de vote Azure. Ouvrez le fichier manifeste azure-vote-all-in-one-redis.yaml avec un éditeur tel que vi. Remplacez microsoft par le nom de votre serveur de connexion ACR. Cette valeur se trouve à la ligne 60 du fichier manifeste :

containers:
- name: azure-vote-front
  image: azuredocs/azure-vote-front

Utilisez ensuite la commande kubectl apply pour déployer l’application sur votre cluster AKS :

kubectl apply -f azure-vote-all-in-one-redis.yaml

Un service d’équilibreur de charge Kubernetes est créé pour exposer l’application sur Internet. Ce processus peut prendre quelques minutes. Pour surveiller la progression du déploiement de l’équilibreur de charge, utilisez la commande kubectl get service avec l’argument --watch.

$ kubectl get service azure-vote-front --watch

Une fois que l’adresse EXTERNAL-IP est passée du statut En attente à Adresse IP, utilisez Control + C pour arrêter le processus de surveillance kubectl.

NAME               TYPE           CLUSTER-IP    EXTERNAL-IP   PORT(S)        AGE

Pour voir l’application en action, ouvrez un navigateur web en utilisant l’adresse IP externe de votre service. L’application de vote Azure apparaît telle que dans l’exemple suivant :

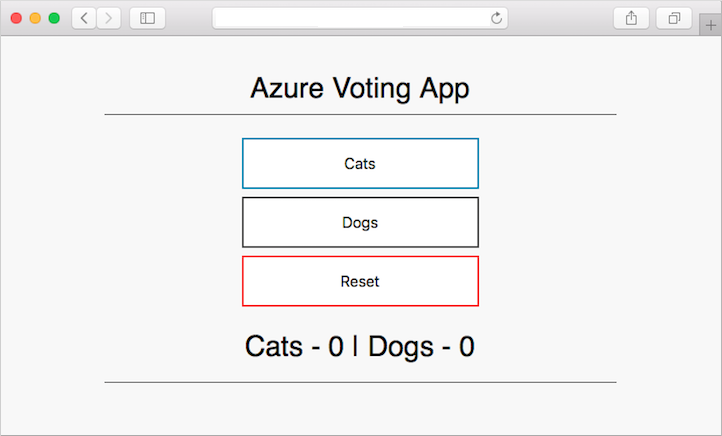

Exemple d’application de vote Azure en cours d’exécution dans AKS

Configurer le contrôleur Jenkins

Appliquez les modifications suivantes pour permettre les déploiements AKS à partir du contrôleur Jenkins :

Ouvrez le port 80 entrant.

az vm open-port \
--resource-group <Resource_Group_name> \
--name <Jenkins_Controller_VM>  \
--port 80 --priority 1020

Remplacez <Resource_Group_name> et <Jenkins_Controller_VM> par les valeurs appropriées.

SSH dans le contrôleur Jenkins

ssh azureuser@<PublicIPAddress>

Remplacez <PublicIPAddress> par l’adresse IP du contrôleur Jenkins.

Installer AzCLI et s’y connecter

curl -L https://aka.ms/InstallAzureCli | bash
az login

Remarque

Pour installer manuellement AzCLI, suivez ces instructions.

Installation de Docker

sudo apt-get install apt-transport-https ca-certificates curl software-properties-common -y;
curl -fsSL https://download.docker.com/linux/ubuntu/gpg | sudo apt-key add -;
sudo apt-key fingerprint 0EBFCD88;
sudo add-apt-repository "deb [arch=amd64] https://download.docker.com/linux/ubuntu $(lsb_release -cs) stable";
sudo apt-get update;
sudo apt-get install docker-ce -y;

Installer Kubectl et se connecter à AKS

sudo az aks install-cli
sudo az aks get-credentials --resource-group <Resource_Group> --name <AKS_Name>

Remplacez <Resource_Group> et <AKS_Name> par les valeurs appropriées.

Configurer l’accès

sudo usermod -aG docker jenkins;
sudo usermod -aG docker azureuser;
sudo touch /var/lib/jenkins/jenkins.install.InstallUtil.lastExecVersion;
sudo service jenkins restart;
sudo cp ~/.kube/config /var/lib/jenkins/.kube/
sudo chmod 777 /var/lib/jenkins/
sudo chmod 777 /var/lib/jenkins/config

Créer une variable d’environnement Jenkins

Une variable d’environnement Jenkins est utilisée pour contenir le nom du serveur de connexion ACR. Cette variable est référencée lors du travail de build Jenkins. Pour créer cette variable d’environnement, procédez comme suit :

  • À gauche du portail Jenkins, sélectionnez Gérer Jenkins>Configurer le système

  • Sous Propriétés globales, sélectionnez Variables d’environnement. Ajoutez une variable nommée ACR_LOGINSERVER et la valeur de votre serveur de connexion ACR.

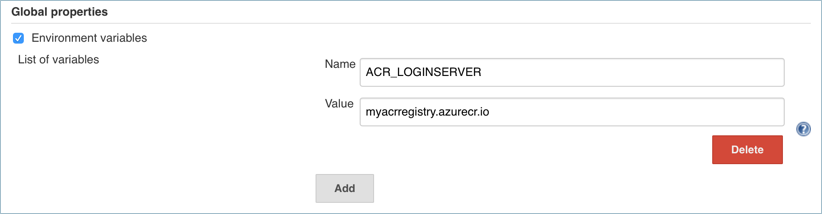

    Variables d’environnement Jenkins

  • Quand vous avez terminé, sélectionnez Enregistrer au bas de la page.

Créer des informations d’identification Jenkins pour ACR

Pendant le processus CI/CD, Jenkins génère de nouvelles images conteneur basées sur les mises à jour de l’application. Il doit ensuite envoyer ces images au registre ACR.

Pour autoriser Jenkins à pousser des images conteneur mises à jour vers ACR, vous devez spécifier les informations d’identification pour ACR.

Pour une séparation des rôles et des autorisations, configurez un principal de service pour Jenkins avec des autorisations Contributeur sur votre registre ACR.

Créer un principal du service pour que Jenkins puisse utiliser ACR

Créez tout d’abord un principal du service à l’aide de la commande az ad sp create-for-rbac :

az ad sp create-for-rbac

Cette commande produit une sortie semblable à celle de l’exemple suivant :

{
  "appId": "<app-ID>",
  "displayName": "azure-cli-2018-09-28-22-19-34",
  "name": "http://azure-cli-2018-09-28-22-19-34",
  "password": "<password>",
  "tenant": "<tenant-ID>"
}

Prenez note des valeurs de appId et de password. Ces valeurs sont utilisées dans les étapes suivantes pour configurer la ressource d’informations d’identification dans Jenkins.

Obtenez l’ID de ressource de votre registre ACR à l’aide de la commande az acr show et stockez-le en tant que variable.

ACR_ID=$(az acr show --resource-group <Resource_Group> --name <acrLoginServer> --query "id" --output tsv)

Remplacez <Resource_Group> et <acrLoginServer> par les valeurs appropriées.

Créez une attribution de rôle pour assigner au principal du service des droits Contributeur sur le registre ACR.

az role assignment create --assignee <appID> --role Contributor --scope $ACR_ID

Remplacez <appId> par la valeur fournie dans la sortie de la commande précédente ayant servi à créer le principal du service.

Créer une ressource d’informations d’identification dans Jenkins pour le principal du service ACR

Avec l’attribution de rôle créée dans Azure, stockez maintenant vos informations d’identification ACR dans un objet d’identification Jenkins. Ces informations d’identification sont référencées lors de la tâche de génération Jenkins.

De retour dans la partie gauche du portail Jenkins, sélectionnez Manage Jenkins (Gérer Jenkins)>Manage Credentials (Gérer les informations d’identification)>Jenkins Store (Magasin Jenkins)>Global credentials (Unrestricted) [Informations d’identification (sans restriction)]>Add Credentials (Ajouter des informations d’identification)

Assurez-vous que le genre d’informations d’identification correspond à Mot de passe avec nom d’utilisateur puis entrez les informations suivantes :

  • Nom d’utilisateur : appId du principal de service créé pour s’authentifier auprès de votre registre ACR.
  • Mot de passe : password du principal de service créé pour s’authentifier auprès de votre registre ACR.
  • ID : identificateur d’informations d’identification, tel que acr-credentials

Lorsque vous avez terminé, le formulaire d’informations d’identification ressemble à l’exemple suivant :

Créer un objet d’informations d’identification Jenkins avec les informations du principal du service

Sélectionnez OK et revenez au portail Jenkins.

Créer un projet Jenkins

Dans la page d’accueil de votre portail Jenkins, sélectionnez Nouvel élément à gauche :

  1. Entrez azure-vote comme nom du travail. Choisissez Projet libre, puis sélectionnez OK

  2. Dans la section Général, sélectionnez Projet GitHub puis entrez l’URL de votre dépôt dupliqué, par exemple https://github.com/<votre-compte-github>/azure-voting-app-redis

  3. Dans la section Gestion du code source, sélectionnez Git, puis entrez l’URL .git de votre dépôt dupliqué, par exemple https://github.com/<votre-compte-github>/azure-voting-app-redis.git

  4. Dans la section Déclencheurs de génération, sélectionnez Déclencher un hook GitHub pour l’interrogation GITScm

  5. Sous Environnement de build, sélectionnez Utiliser des textes ou fichiers secrets

  6. Sous Liaisons, sélectionnez Ajouter>Nom d’utilisateur et mot de passe (distincts)

    • Entrez ACR_ID comme Variable de nom d’utilisateur, et ACR_PASSWORD comme Variable de mot de passe

      Liaisons Jenkins

  7. Choisissez d’ajouter une Étape de génération de type Exécuter un script shell et utilisez le texte suivant. Ce script génère une image conteneur et l’envoie dans votre registre ACR.

    # Build new image and push to ACR.
    WEB_IMAGE_NAME="${ACR_LOGINSERVER}/azure-vote-front:kube${BUILD_NUMBER}"
    docker build -t $WEB_IMAGE_NAME ./azure-vote
    docker login ${ACR_LOGINSERVER} -u ${ACR_ID} -p ${ACR_PASSWORD}
    docker push $WEB_IMAGE_NAME

  8. Ajoutez une autre Étape de génération de type Exécuter un script shell et utilisez le texte suivant. Ce script met à jour le déploiement d’application dans AKS avec la nouvelle image conteneur d’ACR.

    # Update kubernetes deployment with new image.
    WEB_IMAGE_NAME="${ACR_LOGINSERVER}/azure-vote-front:kube${BUILD_NUMBER}"
    kubectl set image deployment/azure-vote-front azure-vote-front=$WEB_IMAGE_NAME

  9. Une fois terminé, cliquez sur Enregistrer.

Tester la build Jenkins

Avant d’automatiser le travail en fonction des commits GitHub, testez manuellement la build Jenkins.

Cette build vérifie que le travail a été correctement configuré. Elle confirme que le fichier d’authentification Kubernetes approprié est en place et que l’authentification auprès d’ACR fonctionne.

Dans le menu de gauche du projet, sélectionnez Générer maintenant.

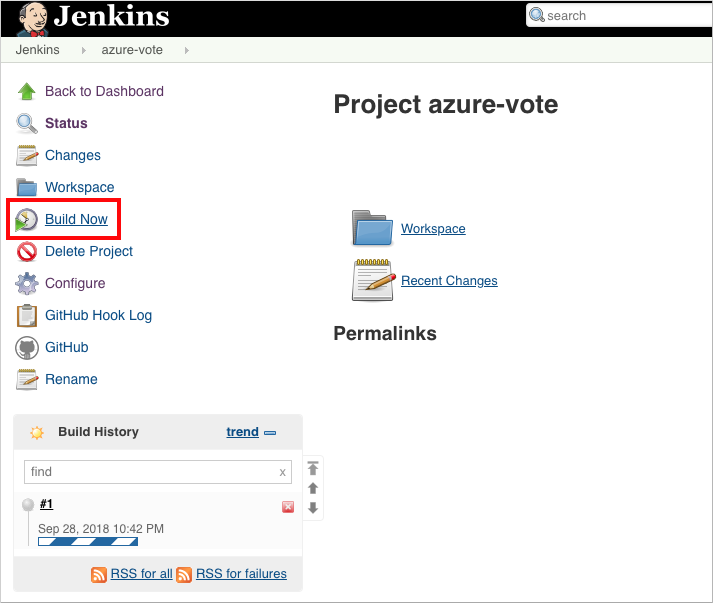

Build de test Jenkins

La première build prend plus de temps, car les couches d’image Docker sont extraites vers le serveur Jenkins.

Les builds :

  1. Clonent le dépôt GitHub
  2. Génèrent une nouvelle image conteneur
  3. Poussent l’image conteneur vers le registre ACR
  4. Mettent à jour l’image utilisée par le déploiement AKS

L’interface utilisateur web est inchangée, car aucune modification n’a été apportée au code de l’application.

Une fois le travail de build terminé, sélectionnez build #1 sous l’historique de build. Sélectionnez Sortie de console et affichez la sortie du processus de génération. La dernière ligne doit indiquer que la génération a été un succès.

Créer un webhook GitHub

Lorsque la build manuelle est terminée, intégrez GitHub à la build Jenkins. Utilisez un webhook pour exécuter le travail de build Jenkins chaque fois que le code est commité sur GitHub.

Pour créer le webhook GitHub, procédez comme suit :

  1. Accédez à votre référentiel GitHub dupliqué dans un navigateur web.

  2. Sélectionnez Paramètres, puis Webhooks sur le côté gauche.

  3. Choisissez d’Ajouter un webhook. Pour la Charge utile de l’URL, entrez http://<publicIp:8080>/github-webhook/, où <publicIp> correspond à l’adresse IP du serveur Jenkins. Veillez à inclure la barre oblique / à la fin. Laissez les autres paramètres par défaut pour le type de contenu et pour le déclencheur d'événements Push.

  4. Sélectionnez Ajouter un webhook.

    Créer un webhook GitHub pour Jenkins

Test l’ensemble du pipeline CI/CD

Vous pouvez maintenant tester l’ensemble du pipeline CI/CD. Lorsque vous envoyez une validation de code à GitHub, les étapes suivantes se produisent :

  1. Le webhook GitHub notifie Jenkins.
  2. Jenkins démarre le travail de build et extrait la dernière validation de code de GitHub.
  3. Une build Docker est démarrée en utilisant le code mis à jour, et la nouvelle image conteneur est marquée avec le dernier numéro de build.
  4. Cette nouvelle image conteneur est envoyée à Azure Container Registry.
  5. Votre application s’exécutant dans Azure Kubernetes Service est mise à jour avec la dernière image d’Azure Container Registry.

Sur votre machine de développement, ouvrez l’application clonée avec un éditeur de code. Sous le répertoire /azure-vote/azure-vote, ouvrez le fichier nommé config_file.cfg. Mettez à jour les valeurs de vote dans ce fichier en quelque chose différent de chats et chiens, comme indiqué dans l’exemple suivant :

# UI Configurations
TITLE = 'Azure Voting App'
VOTE1VALUE = 'Blue'
VOTE2VALUE = 'Purple'
SHOWHOST = 'false'

Une fois la mise à jour terminée, enregistrez le fichier, commitez les modifications, puis poussez-les vers votre duplication (fork) du dépôt GitHub. Le webhook GitHub déclenche un nouveau travail de build dans Jenkins. Dans le tableau de bord Jenkins, surveillez le processus de génération. Il ne faut que quelques secondes pour extraire le dernier code, créer et envoyer l’image mise à jour, et pour déployer l’application mise à jour sur AKS.

Une fois la build terminée, actualisez votre navigateur web de l’exemple d’application de vote Azure. Vos modifications apparaissent, comme dans l’exemple suivant :

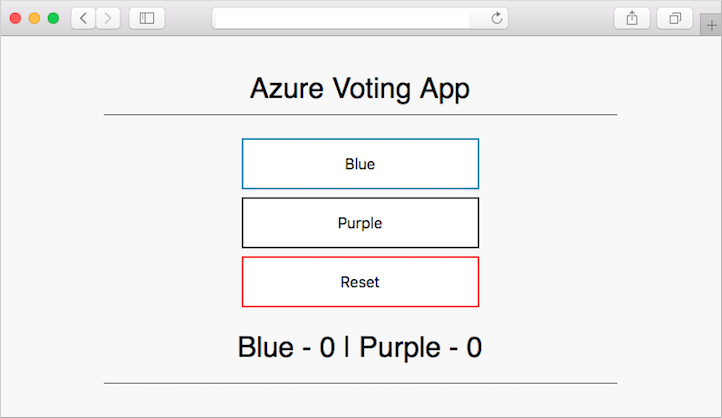

Exemple de vote Azure dans AKS mis à jour par le travail de build Jenkins
