Créer des visualisations de carte de forme dans Power BI Desktop (préversion)
S’APPLIQUE À :
️ Power BI Desktop
Service Power BI
Notes
Le visuel Azure Maps est désormais en disponibilité générale. Lorsque vous ouvrez un rapport disposant d’un visuel de carte existant et qu’Azure Maps est activé pour votre organisation, un message s’affiche vous invitant à mettre à niveau vos cartes et cartes choroplèthes vers Azure Maps. Dans une version ultérieure, Power BI envisage de déconseiller d’anciens visuels de carte et de migrer des rapports existants vers Azure Maps. Vous pouvez désormais convertir des cartes et des cartes choroplèthes en visuels Azure Maps.

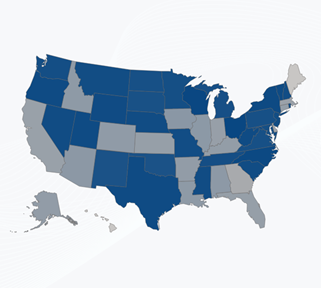

Créez un visuel Carte de formes pour comparer des régions sur une carte à l’aide de couleurs. À la différence du visuel Carte, le visuel Carte de formes ne permet pas d’afficher l’emplacement géographique précis de points de données sur une carte. Son principal objectif est de comparer des régions sur une carte en leur appliquant une couleur différente.
Le visuel Carte de formes est disponible uniquement dans Power BI Desktop, pas dans le service Power BI ou dans Power BI Mobile. Étant donné qu’il s’agit d’une préversion, vous devez l’activer avant de pouvoir l’utiliser. Pour activer le visuel Carte de formes, sélectionnez Fichier > Options et paramètres > Options > Fonctionnalités en préversion, puis cochez la case Visuel Carte de formes. Vous devez redémarrer Power BI Desktop après avoir effectué la sélection.
Remarque
Pour pouvoir partager votre rapport avec un collègue Power BI, il faut que vous disposiez tous les deux de licences Power BI payantes ou que le rapport soit enregistré dans une capacité Premium.
Créer une carte de formes
Vous pouvez tester le contrôle Carte de formes avec les cartes fournies avec cette préversion. Vous pouvez également utiliser votre propre carte personnalisée à condition qu’elle réponde aux conditions décrites dans la section suivante intitulée Utiliser des cartes personnalisées. Les visuels Carte de formes sont basés sur des cartes que vous pouvez trouver sur Internet, créer vous-même ou convertir au format TopoJSON. Pour en savoir plus, consultez la section ci-dessous. comme des cartes géographiques, des plans de salle, des plans d’étage, etc.

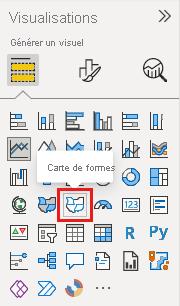

Dans Power BI Desktop, une fois l’option Visuel Carte de formes activée, sélectionnez l’icône Carte de formes dans le volet Visualisations.

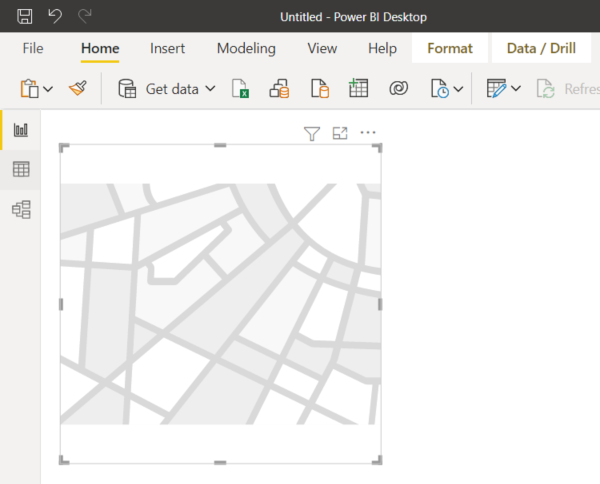

Power BI Desktop crée un canevas de conception de visuel Carte de formes vide.
Effectuez les étapes suivantes pour créer un visuel Carte de formes :
Notes
Dans la section Clés de région à la fin de cet article, il existe des tableaux de clés de région de carte que vous pouvez utiliser pour suivre ces étapes.
Dans le volet Champs, faites glisser un champ de données contenant des noms (ou abréviations) de lieux sur le compartiment Emplacement et un champ de mesure de données sur le compartiment Saturation de la couleur.

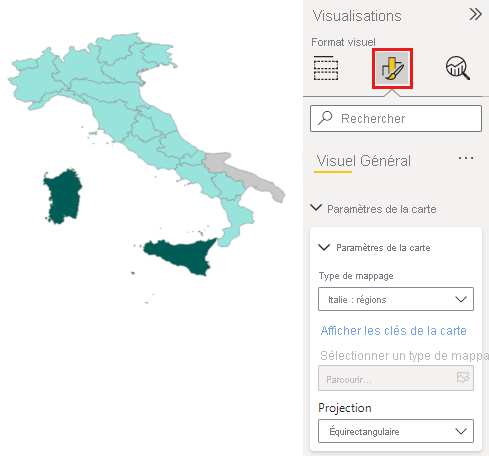

Dans le volet Format, développez Paramètres de la carte, puis modifiez leType de carte. Dans cet exemple, nous avons sélectionné Italy, et le rendu s’affiche comme illustré dans l’image suivante.

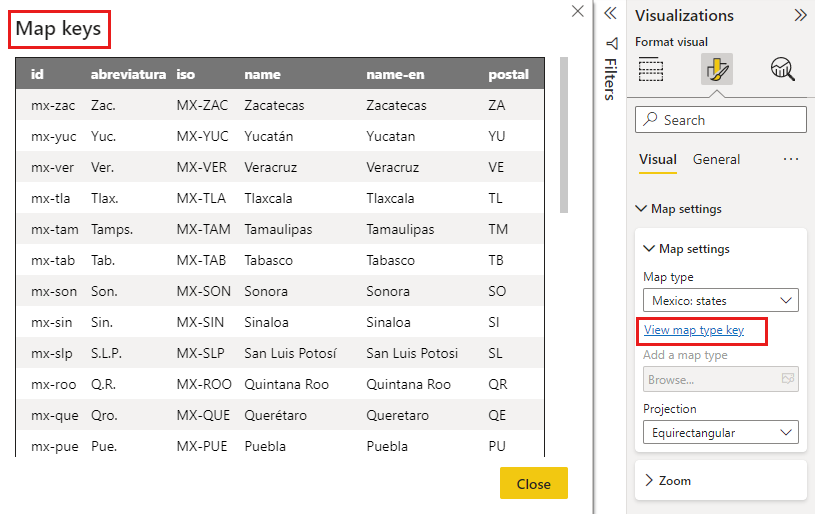

Pour afficher les clés de la carte actuellement sélectionnée, sélectionnez Afficher la clé de type de carte. Dans cet exemple, nous utilisons une carte du Mexique et les clés de la carte affichent les valeurs utilisées pour générer la carte.
Choisissez le mode d’affichage d’un objet en trois dimensions (la terre) sous la forme d’une carte à deux dimensions en utilisant la liste déroulante Projection.
- Équirectangulaire : projection cylindrique qui convertit le globe en grille, chaque cellule rectangulaire ayant la même taille, la même forme et la même zone.
- Mercator : projection cylindrique avec l’équateur représenté comme ligne de tangence. Les zones polaires sont plus déformées que les projections équirectangulaires.
- Orthographique : projection depuis un point infini, comme s’il s’agissait d’un espace profond. Elle donne l’illusion d’un globe tridimensionnel
Pour plus d’informations, consultez l’article sur les projections de carte d’ESRI
Vous pouvez ensuite modifier la carte en utilisant les options de mise en forme comme Couleur par défaut, Zoom, etc. Vous pouvez aussi ajouter une colonne de données de catégorie pour le compartiment Légende et classer les régions de la carte en fonction de catégories.
Utiliser des cartes personnalisées
Vous pouvez utiliser des cartes personnalisées avec Carte de formes à condition qu’elles soient au format TopoJSON. Si votre carte est dans un autre format, vous pouvez utiliser les outils en ligne tels que le Modélisateur de carte pour convertir vos cartes shapefiles ou GeoJSON au format TopoJSON.
Pour utiliser un fichier cartographique TopoJSON, ajoutez un visuel de carte de forme à votre rapport. Sous Paramètres de carte dans le volet Format , sélectionnez Carte personnalisée dans la liste déroulante, puis choisissez Ajouter un type de carte.
Exemple de carte personnalisée

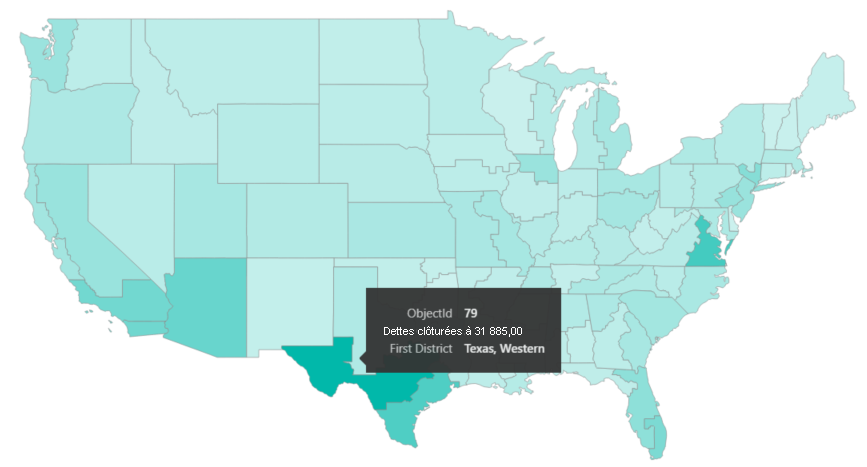

Les bureaux des avocats des États-Unis publient un rapport fiscal annuel sur leurs données concernant les contentieux et le nombre de dossiers. Nous avons converti certaines de leurs données de région en fichiers .json et nous les avons ajoutées à cet exemple de fichier PBIX :
Fichier .PBIX de démonstration de carte de formes personnalisée
Si vous souhaitez tester des cartes personnalisées, téléchargez ce fichier PBIX et suivez la procédure.
Dans Power BI Desktop, sélectionnez Fichier>Ouvrir le rapport.
Comme les états peuvent être divisés en plusieurs régions, nous devons utiliser une carte de formes personnalisée pour les régions. En important la carte TopoJSON des districts judiciaires des États-Unis dans Power BI Desktop, nous pouvons visualiser les données des avocats des districts de l’année fiscale. L’image ci-dessous utilise une carte personnalisée nommée 2000_districts_extra_simplified_CONUS.json.

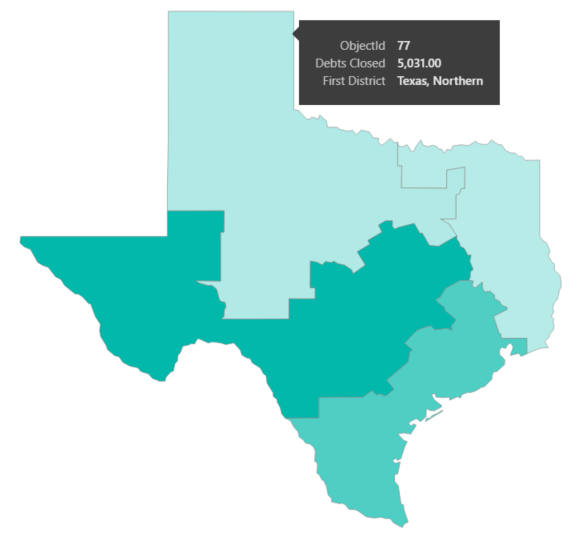

Vous pouvez faire des choses intéressantes avec les cartes des états individuels et afficher plus de détails en fonction des districts qu’ils contiennent.
Obtenir des données de carte

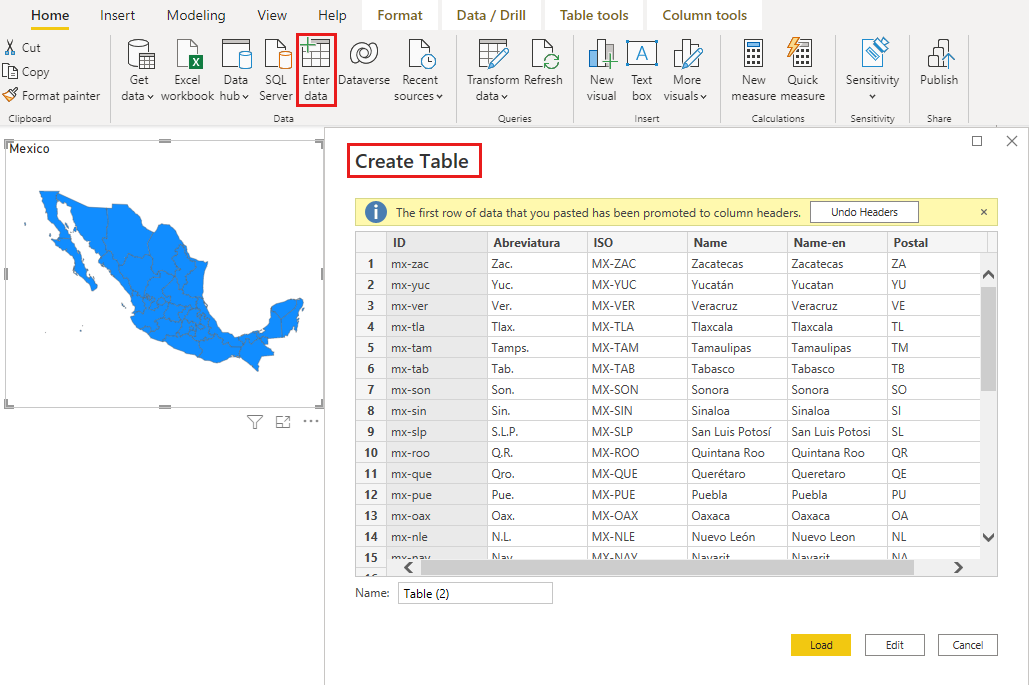

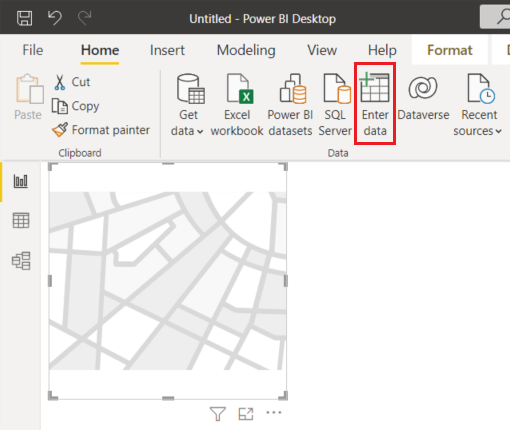

Pour obtenir rapidement des données dans un modèle afin de tester le visuel Carte de formes, vous pouvez copier l’un des tableaux situés à la fin de cet article, puis sélectionnez Entrer des données dans le ruban Accueil.
Dans cet exemple, nous avons sélectionné les données correspondant au Mexique et nous les avons collées dans Desktop à l’aide de l’option Entrer des données. La ligne supérieure est automatiquement identifiée comme en-tête.
Vous pouvez entrer une nouvelle colonne tout simplement en tapant un nouveau nom de colonne (dans la colonne vide à droite), puis ajouter les valeurs dans chaque cellule, tout comme vous le feriez dans Excel. Une fois que vous avez terminé, sélectionnez Charger afin d’ajouter la table au modèle de données pour Power BI Desktop.
Notes
Lorsque vous utilisez des pays ou régions, utilisez l’abréviation à trois lettres pour vous assurer que le géocodage fonctionne correctement dans des visualisations de carte. N’utilisez pas d’abréviations à deux lettres, car il se peut que certains pays ou régions ne soient pas correctement reconnus.
Si vous disposez d’abréviations à deux lettres, consultez ce billet de blog externe pour savoir comment associer vos abréviations de pays/région à deux lettres à vos abréviations de pays/région à trois lettres.
Comportement et configuration requise de la préversion
Cette version préliminaire de l’élément visuel Carte de formes est associée à un certain nombre de considérations et exigences :

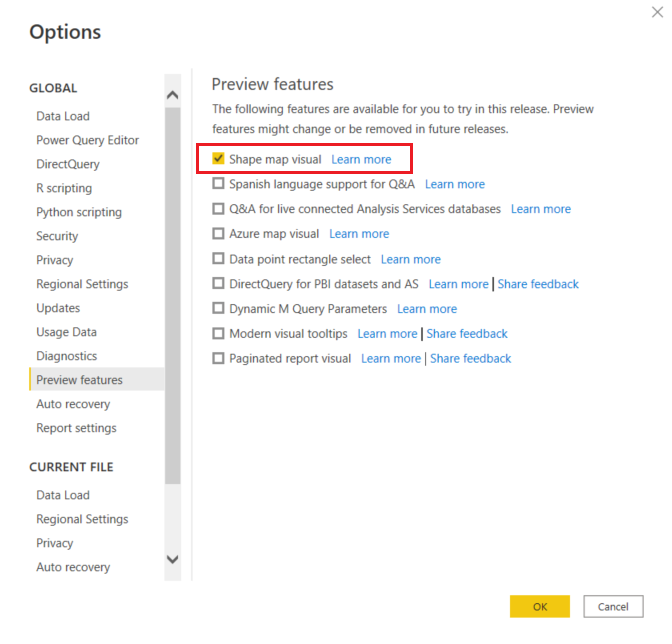

- Le visuel Carte de formes est en préversion et doit être activé dans Power BI Desktop. Pour activer le visuel Carte de formes, sélectionnez Fichier > Options et paramètres > Options > Fonctionnalités en préversion, puis cochez la case Visuel Carte de formes.
- Actuellement, le compartiment Saturation des couleurs doit également être défini pour que la classification Légende puisse fonctionner correctement.
- Le visuel Carte de formes peut tracer au maximum 1 500 points de données.
Codes de région
Utilisez les codes de région suivants dans cette préversion pour tester Carte de formes.
Australie : États
| ID | Abbréviation | ISO | Nom | Code postal |
|---|---|---|---|---|
| au-wa | WA | AU-WA | Australie-Occidentale | WA |
| au-vic | Vic | AU-VIC | Victoria | VIC |
| au-tas | Tas | AU-TAS | Tasmanie | TAS |
| au-sa | SA | AU-SA | Australie-Méridionale | SA |
| au-qld | Qld | AU-QLD | Queensland | QLD |
| au-nt | NT | AU-NT | Territoire du Nord | NT |
| au-nsw | NSW | AU-NSW | Nouvelle-Galles du Sud | NSW |
| au-act | ACT | AU-ACT | Territoire de la capitale australienne | ACT |
Autriche : États
| ID | ISO | Nom | Nom en anglais | Code postal |
|---|---|---|---|---|
| at-wi | AT-9 | Wien | Vienne | WI |
| at-vo | AT-8 | Vorarlberg | Vorarlberg | VO |
| at-tr | AT-7 | Tirol | Tyrol | TR |
| at-st | AT-6 | Steiermark | Styria | ST |
| at-sz | AT-5 | Salzburg | Salzburg | SZ |
| at-oo | AT-4 | Oberösterreich | Upper Austria | OO |
| at-no | AT-3 | Niederösterreich | Lower Austria | Non |
| at-ka | AT-2 | Kärnten | Carinthia | KA |
| at-bu | AT-1 | Burgenland | Burgenland | BU |
Brésil : États
| ID |
|---|
| Tocantins |
| Pernambuco |
| Goias |
| Sergipe |
| Sao Paulo |
| Santa Catarina |
| Roraima |
| Rondonia |
| Rio Grande do Sul |
| Rio Grande do Norte |
| Rio de Janeiro |
| Piaui |
| Parana |
| Paraiba |
| Para |
| Minas Gerais |
| Mato Grosso |
| Maranhao |
| Mato Grosso do Sul |
| Distrito Federal |
| Ceara |
| Espirito Santo |
| Bahia |
| Amazonas |
| Amapa |
| Alagoas |
| Acre |
| Litigated Zone 1 |
| Litigated Zone 2 |
| Litigated Zone 3 |
| Litigated Zone 4 |
Canada : provinces
| ID | ISO | Nom | Code postal |
|---|---|---|---|
| ca-nu | CA-NU | Nunavut | NU |
| ca-nt | CA-NT | Territoires du Nord-Ouest | NT |
| ca-yt | CA-YT | Yukon | YT |
| ca-sk | CA-SK | Saskatchewan | SK |
| ca-qc | CA-QC | Québec | QC |
| ca-pe | CA-PE | Prince-Édouard (île du) | PE |
| ca-on | CA-ON | Ontario | ACTIVÉ |
| ca-ns | CA-NS | Nouvelle-Écosse | NS |
| ca-nl | CA-NL | Terre-Neuve-et-Labrador | NL |
| ca-nb | CA-NB | Nouveau-Brunswick | NB |
| ca-mb | CA-MO | Manitoba | Mo |
| ca-bc | CA-BC | British Columbia | BC |
| ca-ab | CA-AB | Alberta | AB |
France : régions
| id | Nom | Nom en anglais |
|---|---|---|
| Auvergne-Rhone-Alpes | ||
| Bourgogne-Franche-Comte | ||
| Bretagne | Bretagne | |
| Centre-Val de Loire | Centre-Val de Loire | Centre-Val de Loire |
| Corse | Corse | Corsica |
| Grand Est | ||
| Guadeloupe | ||
| Hauts-de-France | ||
| Ile-de-France | Île-de-France | Ile-de-France |
| La Reunion | ||
| Mayotte | ||
| Normandie | Normandie | |
| Nouvelle-Aquitaine | ||
| Occitanie | ||
| Pays de la Loire | Pays de la Loire | Pays de la Loire |
| Provence-Alpes-Cote d'Azur | Provence-Alpes-Côte d'Azur | Provence-Alpes-Cote d'Azur |
Allemagne : États
| ID | ISO | Nom | Nom en anglais | Code postal |
|---|---|---|---|---|
| de-be | DE-BE | Berlin | Berlin | BE |
| de-th | DE-TH | Thüringen | Thuringia | MJ |
| de-st | DE-ST | Sachsen-Anhalt | Saxony-Anhalt | ST |
| de-sn | DE-SN | Sachsen | Saxony | SN |
| de-mv | DE-MV | Mecklenburg-Vorpommern | Mecklenburg-Vorpommern | MV |
| de-bb | DE-BB | Brandenburg | Brandenburg | BB |
| de-sh | DE-SH | Schleswig-Holstein | Schleswig-Holstein | SH |
| de-sl | DE-SL | Saarland | Saarland | SL |
| de-rp | DE-RP | Rheinland-Pfalz | Rhineland-Palatinate | RP |
| de-nw | DE-NW | Nordrhein-Westfalen | North Rhine-Westphalia | NW |
| de-ni | DE-NI | Niedersachsen | Lower Saxony | NI |
| de-he | DE-HE | Hessen | Hesse | HE |
| de-hh | DE-HH | Hamburg | Hamburg | HH |
| de-hb | DE-HB | Bremen | Bremen | HB |
| de-by | DE-BY | Bayern | Bavaria | BY |
| de-bw | DE-BW | Baden-Württemberg | Baden-Wurttemberg | BW |
Irlande : comtés
| ID |
|---|
| Wicklow |
| Wexford |
| Westmeath |
| Waterford |
| Sligo |
| Tipperary |
| Roscommon |
| Offaly |
| Monaghan |
| Meath |
| Mayo |
| Louth |
| Longford |
| Limerick |
| Leitrim |
| Laoighis |
| Kilkenny |
| Kildare |
| Kerry |
| Galway |
| Dublin |
| Donegal |
| Cork |
| Clare |
| Cavan |
| Carlow |
Italie : régions
| ID | ISO | Nom | Nom en anglais | Code postal |
|---|---|---|---|---|
| it-vn | IT-34 | Veneto | Veneto | VN |
| it-vd | IT-23 | Valle d'Aosta | Aosta Valley | VD |
| it-um | IT-55 | Umbria | Umbria | UM |
| it-tt | IT-32 | Trentino-Alto Adige | Trentino-South Tyrol | TT |
| it-tc | IT-52 | Toscana | Tuscany | TC |
| it-sc | IT-82 | Sicilia | Sicily | SC |
| it-sd | IT-88 | Sardegna | Sardinia | SD |
| it-pm | IT-21 | Piemonte | Piedmont | PM |
| it-ml | IT-67 | Molise | Molise | ML |
| it-mh | IT-57 | Marche | Marche | MH |
| it-lm | IT-25 | Lombardia | Lombardy | LM |
| it-lg | IT-42 | Liguria | Liguria | LG |
| it-lz | IT-62 | Lazio | Lazio | LZ |
| it-fv | IT-36 | Friuli-Venezia Giulia | Friuli-Venezia Giulia | VC |
| it-er | IT-45 | Emilia-Romagna | Emilia-Romagna | ER |
| it-cm | IT-72 | Campania | Campania | CM |
| it-lb | IT-78 | Calabria | Calabria | LB |
| it-bc | IT-77 | Basilicata | Basilicata | BC |
| it-pu | IT-75 | Apulia | Puglia | PU |
| it-ab | IT-65 | Abruzzo | Abruzzo | AB |
Mexique : États
| ID | Abreviatura | ISO | Nom | Nom en anglais | Code postal |
|---|---|---|---|---|---|
| mx-zac | Zac. | MX-ZAC | Zacatecas | Zacatecas | ZA |
| mx-yuc | Yuc. | MX-YUC | Yucatán | Yucatan | YU |
| mx-ver | Ver. | MX-VER | Veracruz | Veracruz | VE |
| mx-tla | Tlax. | MX-TLA | Tlaxcala | Tlaxcala | TL |
| mx-tam | Tamps. | MX-TAM | Tamaulipas | Tamaulipas | TM |
| mx-tab | Tab. | MX-TAB | Tabasco | Tabasco | To |
| mx-son | Son. | MX-SON | Sonora | Sonora | SO |
| mx-sin | Sin. | MX-SIN | Sinaloa | Sinaloa | SI |
| mx-slp | S.L.P. | MX-SLP | San Luis Potosí | San Luis Potosi | SL |
| mx-roo | Q.R. | MX-ROO | Quintana Roo | Quintana Roo | QR |
| mx-que | Qro. | MX-QUE | Querétaro | Queretaro | QE |
| mx-pue | Pue. | MX-PUE | Puebla | Puebla | PU |
| mx-oax | Oax. | MX-OAX | Oaxaca | Oaxaca | OA |
| mx-nle | N.L. | MX-NLE | Nuevo León | Nuevo Leon | NL |
| mx-nay | Nay. | MX-NAY | Nayarit | Nayarit | N/D |
| mx-mor | Mor. | MX-MOR | Morelos | Morelos | MR |
| mx-mic | Mich. | MX-MIC | Michoacán | Michoacan | MC |
| mx-mex | Méx. | MX-MEX | Estado de México | Mexico State | MX |
| mx-jal | Jal. | MX-JAL | Jalisco | Jalisco | JA |
| mx-hid | Hgo. | MX-HID | Hidalgo | Hidalgo | HI |
| mx-gro | Gro. | MX-GRO | Guerrero | Guerrero | GR |
| mx-gua | Gto. | MX-GUA | Guanajuato | Guanajuato | GT |
| mx-dur | Dgo. | MX-DUR | Durango | Durango | DU |
| mx-dif | CDMX. | MX-DIF | Ciudad de México | Mexico City | DF |
| mx-col | Col. | MX-COL | Colima | Colima | CL |
| mx-coa | Coah. | MX-COA | Coahuila | Coahuila | CA |
| mx-chh | Chih. | MX-CHH | Chihuahua | Chihuahua | CH |
| mx-chp | Chis. | MX-CHP | Chiapas | Chiapas | CP |
| mx-cam | Camp. | MX-CAM | Campeche | Campeche | CM |
| mx-bcs | B.C.S. | MX-BCS | Baja California Sur | Baja California Sur | BS |
| mx-bcn | B.C. | MX-BCN | Baja California | Baja California | BN |
| mx-agu | Ags. | MX-AGU | Aguascalientes | Aguascalientes | Groupe de disponibilité |
Pays-Bas : provinces
| ID | ISO | Nom | Nom en anglais |
|---|---|---|---|
| nl-zh | NL-ZH | Zuid-Holland | South Holland |
| nl-ze | NL-ZE | Zeeland | Zeeland |
| nl-ut | NL-UT | Utrecht | Utrecht |
| nl-ov | NL-OV | Overijssel | Overijssel |
| nl-nh | NL-NH | Noord-Holland | North Holland |
| nl-nb | NL-NB | Noord-Brabant | North Brabant |
| nl-li | NL-LI | Limburg | Limburg |
| nl-gr | NL-GR | Groningen | Groningen |
| nl-ge | NL-GE | Gelderland | Gelderland |
| nl-fr | NL-FR | Fryslân | Friesland |
| nl-fl | NL-FL | Flevoland | Flevoland |
| nl-dr | NL-DR | Drenthe | Drenthe |
Royaume-Uni : pays/régions
| ID | ISO | Nom |
|---|---|---|
| gb-wls | GB-WLS | Wales |
| gb-sct | GB-SCT | Scotland |
| gb-nir | GB-NIR | Northern Ireland |
| gb-eng | GB-ENG | England |
États-Unis : États
| id | Nom | Code postal |
|---|---|---|
| us-mi | Michigan | MI |
| us-ak | Alaska | AK |
| us-hi | Hawaii | HI |
| us-fl | Floride | FL |
| us-la | Louisiane | LA |
| us-ar | Arkansas | AR |
| us-sc | Caroline du Sud | SC |
| us-ga | Géorgie | GA |
| us-ms | Mississippi | MS |
| us-al | Alabama | AL |
| us-nm | Nouveau Mexique | NM |
| us-tx | Texas | TX |
| us-tn | Tennessee | TN |
| us-nc | Caroline du Nord | NC |
| us-ok | Oklahoma | Ok |
| us-az | Arizona | AZ |
| us-mo | Missouri | MO |
| us-va | Virginie | VA |
| us-ks | Kansas | KS |
| us-ky | Kentucky | KY |
| us-co | Colorado | CO |
| us-md | Maryland | MD |
| us-wv | Virginie-Occidentale | WV |
| us-de | Delaware | DE |
| us-dc | District de Columbia | DC |
| us-il | Illinois | IL |
| us-oh | Ohio | OH |
| us-ca | Californie | CA |
| us-ut | Utah | UT |
| us-nv | Nevada | NV |
| us-in | Indiana | IN |
| us-nj | New Jersey | NJ |
| us-ri | Rhode Island | Instance réservée |
| us-ct | Connecticut | CT |
| us-pa | Pennsylvanie | PA |
| us-ny | New York | NY |
| us-ne | Nebraska | NE |
| us-ma | Massachusetts | MA |
| us-ia | Iowa | IA |
| us-nh | New Hampshire | NH |
| us-or | Oregon | OR |
| us-mn | Minnesota | MN |
| us-vt | Vermont | VT |
| us-id | Idaho | ID |
| us-wi | Wisconsin | WI |
| us-wy | Wyoming | WY |
| us-sd | Dakota du Sud | SD |
| us-nd | Dakota du Nord | ND |
| us-me | Maine | ME |
| us-mt | Montana | MT |
| us-wa | Washington | WA |
