Démarrage rapide : Créer un équilibreur de charge interne pour équilibrer les machines virtuelles à l’aide d’Azure PowerShell

Article
07/23/2024

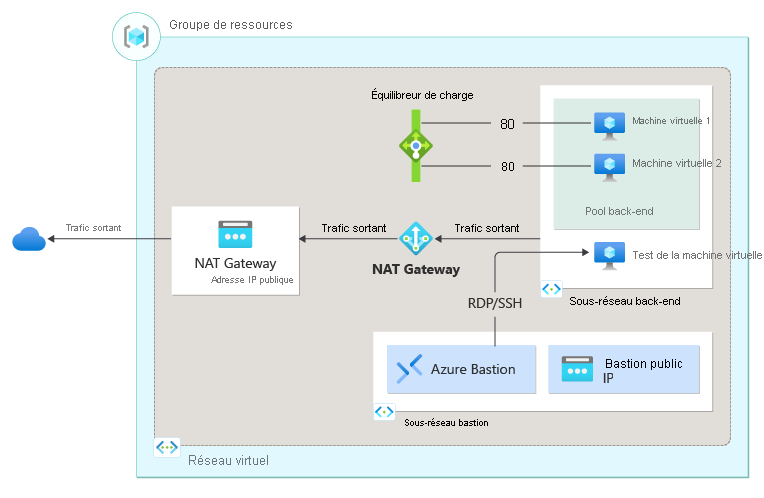

Prise en main d’Azure Load Balancer : création d’un équilibreur de charge interne et de deux machines virtuelles à l’aide d’Azure PowerShell. Vous déployez également d’autres ressources, notamment Azure Bastion, NAT Gateway, un réseau virtuel et les sous-réseaux nécessaires.

Prérequis

Compte Azure avec un abonnement actif. Créez un compte gratuitement.
Azure PowerShell installé localement ou Azure Cloud Shell

Si vous choisissez d’installer et d’utiliser PowerShell en local, vous devez exécuter le module Azure PowerShell version 5.4.1 ou ultérieure pour les besoins de cet article. Exécutez Get-Module -ListAvailable Az pour rechercher la version installée. Si vous devez effectuer une mise à niveau, consultez Installer le module Azure PowerShell. Si vous exécutez PowerShell en local, vous devez également exécuter Connect-AzAccount pour créer une connexion avec Azure.

Créer un groupe de ressources

Un groupe de ressources Azure est un conteneur logique dans lequel les ressources Azure sont déployées et gérées.

Créez un groupe de ressources avec New-AzResourceGroup.

$rg = @{
    Name = 'CreateINTLBQS-rg'
    Location = 'westus2'
}
New-AzResourceGroup @rg

Configurer un réseau virtuel

Quand vous créez un équilibreur de charge interne, un réseau virtuel est configuré comme réseau pour l’équilibreur de charge. Avant de déployer des machines virtuelles et de tester votre équilibreur de charge, créez les ressources de réseau virtuel associées.

Créez une adresse IP publique pour la passerelle NAT
Créez un réseau virtuel pour les machines virtuelles du back-end
Créez un groupe de sécurité réseau pour définir les connexions entrantes vers votre réseau virtuel
Créez un hôte Azure Bastion pour gérer les machines virtuelles de manière sécurisée dans le pool de back-ends

Créer une adresse IP publique

Utilisez New-AzPublicIpAddress pour créer une adresse IP publique pour la passerelle NAT.

## Create public IP address for NAT gateway and place IP in variable ##
$gwpublicip = @{
    Name = 'myNATgatewayIP'
    ResourceGroupName = $rg.name
    Location = 'westus2'
    Sku = 'Standard'
    AllocationMethod = 'static'
    Zone = 1,2,3
}
$gwpublicip = New-AzPublicIpAddress @gwpublicip

Pour créer une adresse IP publique zonale dans la zone 1, utilisez la commande suivante :

## Create a zonal public IP address for NAT gateway and place IP in variable ##
$gwpublicip = @{
    Name = 'myNATgatewayIP'
    ResourceGroupName = $rg.name
    Location = 'westus2'
    Sku = 'Standard'
    AllocationMethod = 'static'
    Zone = 1
}
$gwpublicip = New-AzPublicIpAddress @gwpublicip

Notes

L’adresse IP publique est utilisée par la passerelle NAT pour fournir une connectivité sortante aux machines virtuelles du pool principal. Cela est recommandé lorsque vous créez un équilibreur de charge interne et que vous avez besoin des ressources du pool back-end pour disposer d’une connectivité sortante. Pour plus d'informations, consultez passerelle NAT.

Créer un réseau virtuel, un groupe de sécurité réseau, un hôte bastion et une passerelle NAT

Créer un réseau virtuel avec New-AzVirtualNetwork
Créez une règle de groupe de sécurité réseau avec New-AzNetworkSecurityRuleConfig
Créez un hôte Azure Bastion avec New-AzBastion
Créer la ressource de passerelle NAT avec New-AzNatGateway
Utilisez New-AzVirtualNetworkSubnetConfig pour associer la passerelle NAT au sous-réseau du réseau virtuel

Important

Le tarif horaire commence à partir du moment où Bastion est déployé, quelle que soit l’utilisation des données sortantes. Pour plus d’informations, consultez Tarifications et Références SKU. Si vous déployez Bastion dans le cadre d’un tutoriel ou d’un test, nous vous recommandons de supprimer cette ressource après l’avoir utilisée.


## Create NAT gateway resource ##
$nat = @{
    ResourceGroupName = $rg.name
    Name = 'myNATgateway'
    IdleTimeoutInMinutes = '10'
    Sku = 'Standard'
    Location = 'westus2'
    PublicIpAddress = $gwpublicip
}
$natGateway = New-AzNatGateway @nat

## Create backend subnet config ##
$subnet = @{
    Name = 'myBackendSubnet'
    AddressPrefix = '10.1.0.0/24'
    NatGateway = $natGateway
}
$subnetConfig = New-AzVirtualNetworkSubnetConfig @subnet

## Create Azure Bastion subnet. ##
$bastsubnet = @{
    Name = 'AzureBastionSubnet'
    AddressPrefix = '10.1.1.0/24'
}
$bastsubnetConfig = New-AzVirtualNetworkSubnetConfig @bastsubnet

## Create the virtual network ##
$net = @{
    Name = 'myVNet'
    ResourceGroupName = $rg.name
    Location = 'westus2'
    AddressPrefix = '10.1.0.0/16'
    Subnet = $subnetConfig,$bastsubnetConfig
}
$vnet = New-AzVirtualNetwork @net

## Create public IP address for bastion host. ##
$bastionip = @{
    Name = 'myBastionIP'
    ResourceGroupName = $rg.name
    Location = 'westus2'
    Sku = 'Standard'
    AllocationMethod = 'Static'
}
$bastionip = New-AzPublicIpAddress @bastionip

## Create bastion host ##
$bastion = @{
    ResourceGroupName = $rg.name
    Name = 'myBastion'
    PublicIpAddress = $bastionip
    VirtualNetwork = $vnet
}
New-AzBastion @bastion -AsJob

## Create rule for network security group and place in variable. ##
$nsgrule = @{
    Name = 'myNSGRuleHTTP'
    Description = 'Allow HTTP'
    Protocol = '*'
    SourcePortRange = '*'
    DestinationPortRange = '80'
    SourceAddressPrefix = 'Internet'
    DestinationAddressPrefix = '*'
    Access = 'Allow'
    Priority = '2000'
    Direction = 'Inbound'
}
$rule1 = New-AzNetworkSecurityRuleConfig @nsgrule

## Create network security group ##
$nsg = @{
    Name = 'myNSG'
    ResourceGroupName = $rg.name
    Location = 'westus2'
    SecurityRules = $rule1
}
New-AzNetworkSecurityGroup @nsg

Créer un équilibreur de charge

Cette section explique en détail comment vous pouvez créer et configurer les composants suivants de l’équilibreur de charge :

Créez une IP front-end avec New-AzLoadBalancerFrontendIpConfig pour le pool d’IP front-end. Cette adresse IP reçoit le trafic entrant sur l’équilibreur de charge.
Créez un pool d’adresses de back-end avec New-AzLoadBalancerBackendAddressPoolConfig pour le trafic envoyé à partir du front-end de l’équilibreur de charge
Créez une sonde d’intégrité avec Add-AzLoadBalancerProbeConfig qui détermine l’intégrité des instances de machine virtuelle du back-end
Créez une règle d’équilibreur de charge avec Add-AzLoadBalancerRuleConfig qui définit la façon dont le trafic est distribué aux machines virtuelles
Créez un équilibreur de charge public avec New-AzLoadBalancer

## Place virtual network created in previous step into a variable. ##
$net = @{
    Name = 'myVNet'
    ResourceGroupName = $rg.name
}
$vnet = Get-AzVirtualNetwork @net

## Create load balancer frontend configuration and place in variable. ##
$lbip = @{
    Name = 'myFrontEnd'
    PrivateIpAddress = '10.1.0.4'
    SubnetId = $vnet.subnets[0].Id
}
$feip = New-AzLoadBalancerFrontendIpConfig @lbip

## Create backend address pool configuration and place in variable. ##
$bepool = New-AzLoadBalancerBackendAddressPoolConfig -Name 'myBackEndPool'

## Create the health probe and place in variable. ##
$probe = @{
    Name = 'myHealthProbe'
    Protocol = 'tcp'
    Port = '80'
    IntervalInSeconds = '360'
    ProbeCount = '5'
}
$healthprobe = New-AzLoadBalancerProbeConfig @probe

## Create the load balancer rule and place in variable. ##
$lbrule = @{
    Name = 'myHTTPRule'
    Protocol = 'tcp'
    FrontendPort = '80'
    BackendPort = '80'
    IdleTimeoutInMinutes = '15'
    FrontendIpConfiguration = $feip
    BackendAddressPool = $bePool
}
$rule = New-AzLoadBalancerRuleConfig @lbrule -EnableTcpReset

## Create the load balancer resource. ##
$loadbalancer = @{
    ResourceGroupName = $rg.name
    Name = 'myLoadBalancer'
    Location = 'westus2'
    Sku = 'Standard'
    FrontendIpConfiguration = $feip
    BackendAddressPool = $bePool
    LoadBalancingRule = $rule
    Probe = $healthprobe
}
New-AzLoadBalancer @loadbalancer

Créer des machines virtuelles

Dans cette section, vous allez créer les deux machines virtuelles pour le pool principal de l’équilibreur de charge.

Créez trois interfaces réseau avec New-AzNetworkInterface
Définissez un nom d’utilisateur administrateur et un mot de passe pour les machines virtuelles avec Get-Credential
Créez les machines virtuelles avec :

# Set the administrator and password for the VMs. ##
$cred = Get-Credential

## Place virtual network created in previous step into a variable. ##
$net = @{
    Name = 'myVNet'
    ResourceGroupName = $rg.name
}
$vnet = Get-AzVirtualNetwork @net

## Place the load balancer into a variable. ##
$lb = @{
    Name = 'myLoadBalancer'
    ResourceGroupName = $rg.name
}
$bepool = Get-AzLoadBalancer @lb  | Get-AzLoadBalancerBackendAddressPoolConfig

## Place the network security group into a variable. ##
$sg = @{
    Name = 'myNSG'
    ResourceGroupName = $rg.name
}
$nsg = Get-AzNetworkSecurityGroup @sg

## For loop with variable to create virtual machines for load balancer backend pool. ##
for ($i=1; $i -le 2; $i++)
{
    ## Command to create network interface for VMs ##
    $nic = @{
    Name = "myNicVM$i"
    ResourceGroupName = $rg.name
    Location = 'westus2'
    Subnet = $vnet.Subnets[0]
    NetworkSecurityGroup = $nsg
    LoadBalancerBackendAddressPool = $bepool
    }
    $nicVM = New-AzNetworkInterface @nic

    ## Create a virtual machine configuration for VMs ##
    $vmsz = @{
        VMName = "myVM$i"
        VMSize = 'Standard_DS1_v2'
    }
    $vmos = @{
        ComputerName = "myVM$i"
        Credential = $cred
    }
    $vmimage = @{
        PublisherName = 'MicrosoftWindowsServer'
        Offer = 'WindowsServer'
        Skus = '2019-Datacenter'
        Version = 'latest'
    }
    $vmConfig = New-AzVMConfig @vmsz `
        | Set-AzVMOperatingSystem @vmos -Windows `
        | Set-AzVMSourceImage @vmimage `
        | Add-AzVMNetworkInterface -Id $nicVM.Id

    ## Create the virtual machine for VMs ##
    $vm = @{
        ResourceGroupName = $rg.name
        Location = 'westus2'
        VM = $vmConfig
        Zone = "$i"
    }
}
New-AzVM @vm -asjob

Les déploiements des machines virtuelles et de l’hôte bastion sont envoyés en tant que travaux PowerShell. Pour afficher l’état des travaux, utilisez Get-Job :

Get-Job

Id     Name            PSJobTypeName   State         HasMoreData     Location             Command
--     ----            -------------   -----         -----------     --------             -------
1      Long Running O… AzureLongRunni… Completed     True            localhost            New-AzBastion
2      Long Running O… AzureLongRunni… Completed     True            localhost            New-AzVM
3      Long Running O… AzureLongRunni… Completed     True            localhost            New-AzVM

Remarque

Azure fournit une adresse IP d’accès sortant par défaut pour les machines virtuelles qui n’ont pas d’adresse IP publique ou qui se trouvent dans le pool de back-ends d’un équilibreur de charge Azure de base interne. Le mécanisme d’adresse IP d’accès sortant par défaut fournit une adresse IP sortante qui n’est pas configurable.

L’adresse IP de l’accès sortant par défaut est désactivée quand l’un des événements suivants se produit :

Une adresse IP publique est affectée à la machine virtuelle.
La machine virtuelle est placée dans le pool principal d’un équilibreur de charge standard, avec ou sans règles de trafic sortant.
Une ressource Azure NAT Gateway est attribuée au sous-réseau de la machine virtuelle.

Les machines virtuelles que vous avez créées, au moyen de groupes de machines virtuelles identiques en mode d’orchestration flexible, n’ont pas d’accès sortant par défaut.

Pour plus d’informations sur les connexions sortantes dans Azure, consultez Accès sortant par défaut dans Azure et Utiliser SNAT (Source Network Address Translation) pour les connexions sortantes.

Installer IIS

Utilisez Set-AzVMExtension pour installer l’extension de script personnalisé.

L’extension exécute PowerShell Add-WindowsFeature Web-Server pour installer le serveur web IIS, puis met à jour la page Default.htm pour qu’elle affiche le nom d’hôte de la machine virtuelle :

Important

Veillez à ce que les déploiements de machines virtuelles des étapes précédentes soient terminés avant de continuer. Utilisez Get-Job pour vérifier l’état des travaux de déploiement de machines virtuelles.

## For loop with variable to install custom script extension on virtual machines. ##
for ($i=1; $i -le 2; $i++)
{
    $ext = @{
        Publisher = 'Microsoft.Compute'
        ExtensionType = 'CustomScriptExtension'
        ExtensionName = 'IIS'
        ResourceGroupName = $rg.name
        VMName = "myVM$i"
        Location = 'westus2'
        TypeHandlerVersion = '1.8'
        SettingString = '{"commandToExecute":"powershell Add-WindowsFeature Web-Server; powershell Add-Content -Path \"C:\\inetpub\\wwwroot\\Default.htm\" -Value $($env:computername)"}'
    }
    Set-AzVMExtension @ext -AsJob
}

Les extensions sont déployées en tant que travaux PowerShell. Pour afficher l’état des travaux d’installation, utilisez Get-Job :

Get-Job

Id     Name            PSJobTypeName   State         HasMoreData     Location             Command
--     ----            -------------   -----         -----------     --------             -------
8      Long Running O… AzureLongRunni… Running       True            localhost            Set-AzVMExtension
9      Long Running O… AzureLongRunni… Running       True            localhost            Set-AzVMExtension

Créer une machine virtuelle de test

Créez la machine virtuelle avec :

# Set the administrator and password for the VM. ##
$cred = Get-Credential

## Place the virtual network into a variable. ##
$net = @{
    Name = 'myVNet'
    ResourceGroupName = $rg.name
}
$vnet = Get-AzVirtualNetwork @net

## Place the network security group into a variable. ##
$sg = @{
    Name = 'myNSG'
    ResourceGroupName = $rg.name
}
$nsg = Get-AzNetworkSecurityGroup @sg

## Command to create network interface for VM ##
$nic = @{
    Name = "myNicTestVM"
    ResourceGroupName = $rg.name
    Location = 'westus2'
    Subnet = $vnet.Subnets[0]
    NetworkSecurityGroup = $nsg
}
$nicVM = New-AzNetworkInterface @nic

## Create a virtual machine configuration for VMs ##
$vmsz = @{
    VMName = "myTestVM"
    VMSize = 'Standard_DS1_v2'
}
$vmos = @{
    ComputerName = "myTestVM"
    Credential = $cred
}
$vmimage = @{
    PublisherName = 'MicrosoftWindowsServer'
    Offer = 'WindowsServer'
    Skus = '2019-Datacenter'
    Version = 'latest'
}
$vmConfig = New-AzVMConfig @vmsz `
    | Set-AzVMOperatingSystem @vmos -Windows `
    | Set-AzVMSourceImage @vmimage `
    | Add-AzVMNetworkInterface -Id $nicVM.Id

## Create the virtual machine for VMs ##
$vm = @{
    ResourceGroupName = $rg.name
    Location = 'westus2'
    VM = $vmConfig
}
New-AzVM @vm

Tester l’équilibreur de charge

Connectez-vous au portail Azure.
Recherchez l’adresse IP privée de l’équilibreur de charge sur l’écran Vue d’ensemble. Sélectionnez Tous les services dans le menu de gauche, sélectionnez Toutes les ressources, puis sélectionnez myLoadBalancer.
Notez ou copiez l’adresse en regard de Adresse IP privée dans la Vue d’ensemble de myLoadBalancer.
Sélectionnez Tous les services dans le menu de gauche, sélectionnez Toutes les ressources puis, dans la liste des ressources, sélectionnez myTestVM qui se trouve dans le groupe de ressources CreateIntLBQS-rg.
Dans la page Vue d’ensemble, sélectionnez Se connecter, puis Bastion.
Entrez le nom d’utilisateur et le mot de passe saisis pendant la création de la machine virtuelle.
Ouvrez Internet Explorer sur myTestVM.
Entrez l’adresse IP de l’étape précédente dans la barre d’adresse du navigateur. La page serveur web IIS personnalisée s’affiche.

Pour visualiser la distribution de trafic Load Balancer sur les trois machines virtuelles, vous pouvez forcer l’actualisation de votre navigateur web depuis l’ordinateur test.

Nettoyer les ressources

Lorsque vous n'en avez plus besoin, vous pouvez utiliser la commande Remove-AzResourceGroup pour supprimer le groupe de ressources, l'équilibreur de charge et les ressources restantes.

Remove-AzResourceGroup -Name $rg.name

Étapes suivantes

Dans ce guide de démarrage rapide :

Vous avez créé un équilibreur de charge interne
Vous avez attaché des machines virtuelles
Vous avez configuré la règle de trafic et la sonde d’intégrité de l’équilibreur de charge
Testé l’équilibreur de charge

Pour en savoir plus sur Azure Load Balancer, consultez :

Qu’est-ce que Azure Load Balancer ?

Partager via
