Démarrage rapide : créer un groupe de machines virtuelles identiques Windows à l’aide d’un modèle ARM
S’applique aux : ✔️ Machines virtuelles Windows ✔️ Groupes identiques uniformes
Notes
L’article suivant porte sur les Virtual Machine Scale Sets uniformes. Nous vous recommandons d’utiliser des Virtual Machine Scale Sets identiques flexibles pour les nouvelles charges de travail. Apprenez-en davantage sur ce nouveau mode d’orchestration dans notre vue d’ensemble des groupes de machines virtuelles identiques flexibles.
Un groupe de machines virtuelles identiques vous permet de déployer et de gérer un ensemble de machines virtuelles prenant en charge la mise à l’échelle automatique. Vous pouvez mettre à l’échelle manuellement le nombre de machines virtuelles du groupe identique ou définir des règles de mise à l’échelle automatique en fonction de l’utilisation des ressources telles que l’UC, la demande de mémoire ou le trafic réseau. Un équilibreur de charge Azure distribue ensuite le trafic vers les instances de machine virtuelle du groupe identique. Dans ce démarrage rapide, vous allez créer un groupe de machines virtuelles identiques et déployer un exemple d’application avec un modèle Azure Resource Manager (modèle ARM).
Un modèle Azure Resource Manager est un fichier JSON (JavaScript Object Notation) qui définit l’infrastructure et la configuration de votre projet. Le modèle utilise la syntaxe déclarative. Vous décrivez votre déploiement prévu sans écrire la séquence de commandes de programmation pour créer le déploiement.
Les modèles ARM vous permettent de déployer des groupes de ressources associées. Dans un même modèle, vous pouvez créer le groupe de machines virtuelles identiques, installer des applications et configurer des règles de mise à l’échelle automatique. Avec l’utilisation de variables et de paramètres, ce modèle peut être réutilisé pour mettre à jour des groupes identiques existants ou en créer d’autres. Vous pouvez déployer des modèles par le biais du portail Azure, d’Azure CLI, d’Azure PowerShell ou à partir de pipelines d’intégration continue/de livraison continue CI/CD.
Si votre environnement remplit les prérequis et que vous êtes déjà familiarisé avec l’utilisation des modèles ARM, sélectionnez le bouton Déployer sur Azure. Le modèle s’ouvre dans le portail Azure.
Prérequis
Si vous n’avez pas d’abonnement Azure, créez un compte gratuit avant de commencer.
Vérifier le modèle
Le modèle utilisé dans ce guide de démarrage rapide est tiré des modèles de démarrage rapide Azure.
{
"$schema": "https://schema.management.azure.com/schemas/2019-04-01/deploymentTemplate.json#",
"contentVersion": "1.0.0.0",
"metadata": {
"_generator": {
"name": "bicep",
"version": "0.29.47.4906",
"templateHash": "11422221168065527308"
}
},
"parameters": {
"vmssName": {
"type": "string",
"minLength": 3,
"maxLength": 61,
"metadata": {
"description": "String used as a base for naming resources. Must be 3-61 characters in length and globally unique across Azure. A hash is prepended to this string for some resources, and resource-specific information is appended."
}
},
"vmSku": {
"type": "string",
"defaultValue": "Standard_D2s_v3",
"metadata": {
"description": "Size of VMs in the VM Scale Set."
}
},
"windowsOSVersion": {
"type": "string",
"defaultValue": "2022-datacenter-azure-edition",
"allowedValues": [
"2019-DataCenter-GenSecond",
"2016-DataCenter-GenSecond",
"2022-datacenter-azure-edition"
],
"metadata": {
"description": "The Windows version for the VM. This will pick a fully patched image of this given Windows version. Allowed values: 2008-R2-SP1, 2012-Datacenter, 2012-R2-Datacenter & 2016-Datacenter, 2019-Datacenter."
}
},
"securityType": {
"type": "string",
"defaultValue": "TrustedLaunch",
"allowedValues": [
"Standard",
"TrustedLaunch"
],
"metadata": {
"description": "Security Type of the Virtual Machine."
}
},
"instanceCount": {
"type": "int",
"defaultValue": 3,
"minValue": 1,
"maxValue": 100,
"metadata": {
"description": "Number of VM instances (100 or less)."
}
},
"singlePlacementGroup": {
"type": "bool",
"defaultValue": true,
"metadata": {
"description": "When true this limits the scale set to a single placement group, of max size 100 virtual machines. NOTE: If singlePlacementGroup is true, it may be modified to false. However, if singlePlacementGroup is false, it may not be modified to true."
}
},
"adminUsername": {
"type": "string",
"defaultValue": "vmssadmin",
"metadata": {
"description": "Admin username on all VMs."
}
},
"adminPassword": {
"type": "securestring",
"metadata": {
"description": "Admin password on all VMs."
}
},
"_artifactsLocation": {
"type": "string",
"defaultValue": "[deployment().properties.templateLink.uri]",
"metadata": {
"description": "The base URI where artifacts required by this template are located. For example, if stored on a public GitHub repo, you'd use the following URI: https://raw.githubusercontent.com/Azure/azure-quickstart-templates/master/201-vmss-windows-webapp-dsc-autoscale/."
}
},
"_artifactsLocationSasToken": {
"type": "securestring",
"defaultValue": "",
"metadata": {
"description": "The sasToken required to access _artifactsLocation. If your artifacts are stored on a public repo or public storage account you can leave this blank."
}
},
"powershelldscZip": {
"type": "string",
"defaultValue": "DSC/InstallIIS.zip",
"metadata": {
"description": "Location of the PowerShell DSC zip file relative to the URI specified in the _artifactsLocation, i.e. DSC/IISInstall.ps1.zip"
}
},
"webDeployPackage": {
"type": "string",
"defaultValue": "WebDeploy/DefaultASPWebApp.v1.0.zip",
"metadata": {
"description": "Location of the of the WebDeploy package zip file relative to the URI specified in _artifactsLocation, i.e. WebDeploy/DefaultASPWebApp.v1.0.zip"
}
},
"powershelldscUpdateTagVersion": {
"type": "string",
"defaultValue": "1.0",
"metadata": {
"description": "Version number of the DSC deployment. Changing this value on subsequent deployments will trigger the extension to run."
}
},
"location": {
"type": "string",
"defaultValue": "[resourceGroup().location]",
"metadata": {
"description": "Location for all resources."
}
},
"platformFaultDomainCount": {
"type": "int",
"defaultValue": 1,
"metadata": {
"description": "Fault Domain count for each placement group."
}
}
},
"variables": {
"vmScaleSetName": "[toLower(substring(format('vmssName{0}', uniqueString(resourceGroup().id)), 0, 9))]",
"longvmScaleSet": "[toLower(parameters('vmssName'))]",
"addressPrefix": "10.0.0.0/16",
"subnetPrefix": "10.0.0.0/24",
"vNetName": "[format('{0}vnet', variables('vmScaleSetName'))]",
"publicIPAddressName": "[format('{0}pip', variables('vmScaleSetName'))]",
"subnetName": "[format('{0}subnet', variables('vmScaleSetName'))]",
"loadBalancerName": "[format('{0}lb', variables('vmScaleSetName'))]",
"publicIPAddressID": "[resourceId('Microsoft.Network/publicIPAddresses', variables('publicIPAddressName'))]",
"lbProbeID": "[resourceId('Microsoft.Network/loadBalancers/probes', variables('loadBalancerName'), 'tcpProbe')]",
"natPoolName": "[format('{0}natpool', variables('vmScaleSetName'))]",
"bePoolName": "[format('{0}bepool', variables('vmScaleSetName'))]",
"lbPoolID": "[resourceId('Microsoft.Network/loadBalancers/backendAddressPools', variables('loadBalancerName'), variables('bePoolName'))]",
"natStartPort": 50000,
"natEndPort": 50119,
"natBackendPort": 3389,
"nicName": "[format('{0}nic', variables('vmScaleSetName'))]",
"ipConfigName": "[format('{0}ipconfig', variables('vmScaleSetName'))]",
"frontEndIPConfigID": "[resourceId('Microsoft.Network/loadBalancers/frontendIPConfigurations', variables('loadBalancerName'), 'loadBalancerFrontEnd')]",
"osType": {
"publisher": "MicrosoftWindowsServer",
"offer": "WindowsServer",
"sku": "[parameters('windowsOSVersion')]",
"version": "latest"
},
"securityProfileJson": {
"uefiSettings": {
"secureBootEnabled": true,
"vTpmEnabled": true
},
"securityType": "[parameters('securityType')]"
},
"imageReference": "[variables('osType')]",
"webDeployPackageFullPath": "[uri(parameters('_artifactsLocation'), format('{0}{1}', parameters('webDeployPackage'), parameters('_artifactsLocationSasToken')))]",
"powershelldscZipFullPath": "[uri(parameters('_artifactsLocation'), format('{0}{1}', parameters('powershelldscZip'), parameters('_artifactsLocationSasToken')))]"
},
"resources": [
{
"type": "Microsoft.Network/loadBalancers",
"apiVersion": "2023-04-01",
"name": "[variables('loadBalancerName')]",
"location": "[parameters('location')]",
"properties": {
"frontendIPConfigurations": [
{
"name": "LoadBalancerFrontEnd",
"properties": {
"publicIPAddress": {
"id": "[variables('publicIPAddressID')]"
}
}
}
],
"backendAddressPools": [
{
"name": "[variables('bePoolName')]"
}
],
"inboundNatPools": [
{
"name": "[variables('natPoolName')]",
"properties": {
"frontendIPConfiguration": {
"id": "[variables('frontEndIPConfigID')]"
},
"protocol": "Tcp",
"frontendPortRangeStart": "[variables('natStartPort')]",
"frontendPortRangeEnd": "[variables('natEndPort')]",
"backendPort": "[variables('natBackendPort')]"
}
}
],
"loadBalancingRules": [
{
"name": "LBRule",
"properties": {
"frontendIPConfiguration": {
"id": "[variables('frontEndIPConfigID')]"
},
"backendAddressPool": {
"id": "[variables('lbPoolID')]"
},
"protocol": "Tcp",
"frontendPort": 80,
"backendPort": 80,
"enableFloatingIP": false,
"idleTimeoutInMinutes": 5,
"probe": {
"id": "[variables('lbProbeID')]"
}
}
}
],
"probes": [
{
"name": "tcpProbe",
"properties": {
"protocol": "Tcp",
"port": 80,
"intervalInSeconds": 5,
"numberOfProbes": 2
}
}
]
},
"dependsOn": [
"[resourceId('Microsoft.Network/publicIPAddresses', variables('publicIPAddressName'))]"
]
},
{
"type": "Microsoft.Compute/virtualMachineScaleSets",
"apiVersion": "2023-09-01",
"name": "[variables('vmScaleSetName')]",
"location": "[parameters('location')]",
"sku": {
"name": "[parameters('vmSku')]",
"tier": "Standard",
"capacity": "[parameters('instanceCount')]"
},
"properties": {
"overprovision": true,
"upgradePolicy": {
"mode": "Automatic"
},
"singlePlacementGroup": "[parameters('singlePlacementGroup')]",
"platformFaultDomainCount": "[parameters('platformFaultDomainCount')]",
"virtualMachineProfile": {
"storageProfile": {
"osDisk": {
"caching": "ReadWrite",
"createOption": "FromImage"
},
"imageReference": "[variables('imageReference')]"
},
"osProfile": {
"computerNamePrefix": "[variables('vmScaleSetName')]",
"adminUsername": "[parameters('adminUsername')]",
"adminPassword": "[parameters('adminPassword')]"
},
"securityProfile": "[if(equals(parameters('securityType'), 'TrustedLaunch'), variables('securityProfileJson'), null())]",
"networkProfile": {
"networkInterfaceConfigurations": [
{
"name": "[variables('nicName')]",
"properties": {
"primary": true,
"ipConfigurations": [
{
"name": "[variables('ipConfigName')]",
"properties": {
"subnet": {
"id": "[reference(resourceId('Microsoft.Network/virtualNetworks', variables('vNetName')), '2023-04-01').subnets[0].id]"
},
"loadBalancerBackendAddressPools": [
{
"id": "[variables('lbPoolID')]"
}
]
}
}
]
}
}
]
},
"extensionProfile": {
"extensions": [
{
"name": "Microsoft.Powershell.DSC",
"properties": {
"publisher": "Microsoft.Powershell",
"type": "DSC",
"typeHandlerVersion": "2.9",
"autoUpgradeMinorVersion": true,
"forceUpdateTag": "[parameters('powershelldscUpdateTagVersion')]",
"settings": {
"configuration": {
"url": "[variables('powershelldscZipFullPath')]",
"script": "InstallIIS.ps1",
"function": "InstallIIS"
},
"configurationArguments": {
"nodeName": "localhost",
"WebDeployPackagePath": "[variables('webDeployPackageFullPath')]"
}
}
}
}
]
}
}
},
"dependsOn": [
"[resourceId('Microsoft.Network/virtualNetworks', variables('vNetName'))]"
]
},
{
"type": "Microsoft.Network/publicIPAddresses",
"apiVersion": "2023-04-01",
"name": "[variables('publicIPAddressName')]",
"location": "[parameters('location')]",
"properties": {
"publicIPAllocationMethod": "Static",
"dnsSettings": {
"domainNameLabel": "[variables('longvmScaleSet')]"
}
}
},
{
"type": "Microsoft.Network/virtualNetworks",
"apiVersion": "2023-04-01",
"name": "[variables('vNetName')]",
"location": "[parameters('location')]",
"properties": {
"addressSpace": {
"addressPrefixes": [
"[variables('addressPrefix')]"
]
},
"subnets": [
{
"name": "[variables('subnetName')]",
"properties": {
"addressPrefix": "[variables('subnetPrefix')]"
}
}
]
}
},
{
"type": "Microsoft.Insights/autoscalesettings",
"apiVersion": "2022-10-01",
"name": "autoscalehost",
"location": "[parameters('location')]",
"properties": {
"name": "autoscalehost",
"targetResourceUri": "[resourceId('Microsoft.Compute/virtualMachineScaleSets', variables('vmScaleSetName'))]",
"enabled": true,
"profiles": [
{
"name": "Profile1",
"capacity": {
"minimum": "1",
"maximum": "10",
"default": "1"
},
"rules": [
{
"metricTrigger": {
"metricName": "Percentage CPU",
"metricResourceUri": "[resourceId('Microsoft.Compute/virtualMachineScaleSets', variables('vmScaleSetName'))]",
"timeGrain": "PT1M",
"statistic": "Average",
"timeWindow": "PT5M",
"timeAggregation": "Average",
"operator": "GreaterThan",
"threshold": 50
},
"scaleAction": {
"direction": "Increase",
"type": "ChangeCount",
"value": "1",
"cooldown": "PT5M"
}
},
{
"metricTrigger": {
"metricName": "Percentage CPU",
"metricResourceUri": "[resourceId('Microsoft.Compute/virtualMachineScaleSets', variables('vmScaleSetName'))]",
"timeGrain": "PT1M",
"statistic": "Average",
"timeWindow": "PT5M",
"timeAggregation": "Average",
"operator": "LessThan",
"threshold": 30
},
"scaleAction": {
"direction": "Decrease",
"type": "ChangeCount",
"value": "1",
"cooldown": "PT5M"
}
}
]
}
]
},
"dependsOn": [
"[resourceId('Microsoft.Compute/virtualMachineScaleSets', variables('vmScaleSetName'))]"
]
}
],
"outputs": {
"applicationUrl": {
"type": "string",
"value": "[uri(format('http://{0}', reference(resourceId('Microsoft.Network/publicIPAddresses', variables('publicIPAddressName')), '2023-04-01').dnsSettings.fqdn), '/MyApp')]"
}
}
}
Ces ressources Azure sont définies dans les modèles suivants :
- Microsoft.Network/virtualNetworks
- Microsoft.Network/publicIPAddresses
- Microsoft.Network/loadBalancers
- Microsoft.Compute/virtualMachineScaleSets
- Microsoft.Insights/autoscaleSettings
Définir un groupe identique
Pour créer un groupe identique avec un modèle, vous définissez les ressources appropriées. Les parties essentielles du type de ressource de groupe de machines virtuelles identiques sont les suivantes :
| Propriété | Description de la propriété | Exemple de valeur de modèle |
|---|---|---|
| type | Type de ressource Azure à créer | Microsoft.Compute/virtualMachineScaleSets |
| name | Nom du groupe identique | myScaleSet |
| location | Emplacement de création du groupe identique | USA Est |
| sku.name | Taille de machine virtuelle pour chaque instance de groupe identique | Standard_A1 |
| sku.capacity | Nombre d’instances de machines virtuelles à créer initialement | 2 |
| upgradePolicy.mode | Mode de mise à niveau d’instance de machine virtuelle lorsque des modifications se produisent | Automatique |
| imageReference | Plateforme ou image personnalisée à utiliser pour les instances de machine virtuelle | Microsoft Windows Server 2016 Datacenter |
| osProfile.computerNamePrefix | Préfixe du nom de chaque instance de machine virtuelle | myvmss |
| osProfile.adminUsername | Nom d’utilisateur de chaque instance de machine virtuelle | azureuser |
| osProfile.adminPassword | Mot de passe de chaque instance de machine virtuelle | P@ssw0rd! |
Pour personnaliser un modèle de groupe identique, vous pouvez changer la taille ou la capacité initiale des machines virtuelles. L’autre possibilité consiste à utiliser une autre plateforme ou une image personnalisée.
Ajouter un exemple d’application
Pour tester votre groupe identique, installez une application web de base. Lorsque vous déployez un groupe identique, les extensions de machine virtuelle peuvent fournir des tâches d’automatisation et de configuration après le déploiement, telles que l’installation d’une application. Des scripts peuvent être téléchargés à partir de Stockage Azure ou de GitHub, ou fournis dans le portail Azure lors de l’exécution de l’extension. Pour appliquer une extension à votre groupe identique, vous ajoutez la section extensionProfile à l’exemple de ressource précédent. En règle générale, le profil d’extension définit les propriétés suivantes :
- Type d’extension
- Éditeur d’extension
- Version d’extension
- Emplacement des scripts de configuration ou d’installation
- Commandes à exécuter sur les instances de machine virtuelle
Le modèle utilise l’extension DSC PowerShell pour installer une application ASP.NET MVC qui s’exécute dans IIS.
Un script d’installation est téléchargé à partir de GitHub, tel que défini dans url. L’extension exécute ensuite InstallIIS à partir du script IISInstall.ps1 comme défini dans Fonction et Script. L’application ASP.NET proprement dite est fournie en tant que package Web Deploy, qui est également téléchargé à partir de GitHub, tel que défini dans WebDeployPackagePath :
Déployer le modèle
Vous pouvez déployer le modèle en sélectionnant le bouton Déployer dans Azure. Ce bouton ouvre le portail Azure, charge le modèle complet et vous invite à renseigner quelques paramètres comme le nom du groupe identique, le nombre d’instances et les informations d’identification d’administrateur.
Vous pouvez également déployer un modèle Resource Manager en utilisant Azure PowerShell :
# Create a resource group
New-AzResourceGroup -Name myResourceGroup -Location EastUS
# Deploy template into resource group
New-AzResourceGroupDeployment `
-ResourceGroupName myResourceGroup `
-TemplateURI https://raw.githubusercontent.com/Azure/azure-quickstart-templates/master/demos/vmss-windows-webapp-dsc-autoscale/azuredeploy.json
# Update the scale set and apply the extension
Update-AzVmss `
-ResourceGroupName myResourceGroup `
-VmScaleSetName myVMSS `
-VirtualMachineScaleSet $vmssConfig
Renseignez le nom du groupe identique et les informations d’identification d’administrateur pour les instances de machine virtuelle. 10 à 15 minutes peuvent être nécessaires pour créer le groupe identique et appliquer l’extension permettant de configurer l’application.
Valider le déploiement
Pour voir votre groupe identique en action, accédez à l’exemple d’application web dans un navigateur web. Obtenez l’adresse IP publique de votre équilibreur de charge avec Get-AzPublicIpAddress, comme suit :
Get-AzPublicIpAddress -ResourceGroupName myResourceGroup | Select IpAddress

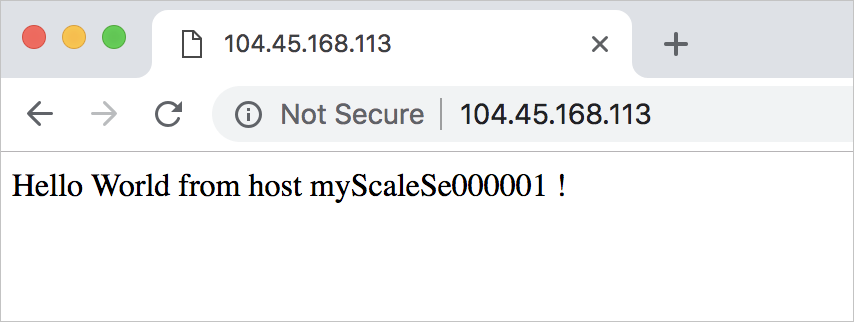

Entrez l’adresse IP publique de l’équilibreur de charge dans un navigateur web au format http://publicIpAddress/MyApp. L’équilibreur de charge répartit le trafic vers l’une de vos instances de machine virtuelle, comme illustré dans l’exemple suivant :
Nettoyer les ressources
Quand vous n’en avez plus besoin, vous pouvez utiliser Remove-AzResourceGroup pour supprimer le groupe de ressources et le groupe identique. Le paramètre -Force confirme que vous souhaitez supprimer les ressources sans passer par une invite supplémentaire à cette fin. Le paramètre -AsJob retourne le contrôle à l’invite de commandes sans attendre que l’opération se termine.
Remove-AzResourceGroup -Name "myResourceGroup" -Force -AsJob
Étapes suivantes
Dans ce guide de démarrage rapide, vous avez créé un groupe identique Windows avec un modèle ARM et vous avez utilisé l’extension DSC PowerShell afin d’installer une application ASP.NET de base sur les instances de machine virtuelle. Pour en savoir plus, passez au tutoriel dédié à la création et la gestion des groupes de machines virtuelles identiques Azure.
