Supervision d’Azure Virtual WAN

  • Article

Lorsque vous avez des applications critiques et des processus métier basés sur des ressources Azure, vous voulez superviser ces ressources pour connaître leur disponibilité et leurs performances.

Cet article décrit les données de supervision générées Azure Virtual WAN. Virtual WAN utilise Azure Monitor. Si vous n’êtes pas familiarisé avec les fonctionnalités d’Azure Monitor communes à tous les services Azure qui l’utilisent, consultez Supervision de ressources Azure avec Azure Monitor.

Prérequis

Vous avez un réseau Virtual WAN (WAN virtuel) déployé et configuré. Pour obtenir de l’aide sur le déploiement d’un réseau Virtual WAN :

Analyse des métriques

Les métriques dans Azure Monitor sont des valeurs numériques décrivant certains aspects d’un système à un moment donné. Les métriques sont collectées toutes les minutes et sont utiles pour les alertes, car elles peuvent être échantillonnées fréquemment. Une alerte peut être déclenchée rapidement avec une logique relativement simple.

Pour obtenir une liste des métriques de plateforme collectées pour Virtual WAN, consultez Surveillance des métriques de référence des données de Virtual WAN.

Afficher les métriques pour Virtual WAN

Les étapes suivantes vous aident à localiser et à afficher les métriques :

  1. Dans le portail, accédez au hub virtuel.

  2. Sélectionnez VPN (site à site) pour localiser une passerelle site à site, ExpressRoute pour localiser une passerelle ExpressRoute ou VPN utilisateur (point à site) pour localiser une passerelle point à site.

  3. Sélectionnez Surveiller la passerelle, puis Métriques. Vous pouvez également cliquer sur Métriques en bas pour afficher un tableau de bord des métriques les plus importantes pour le VPN de site à site et de point à site.

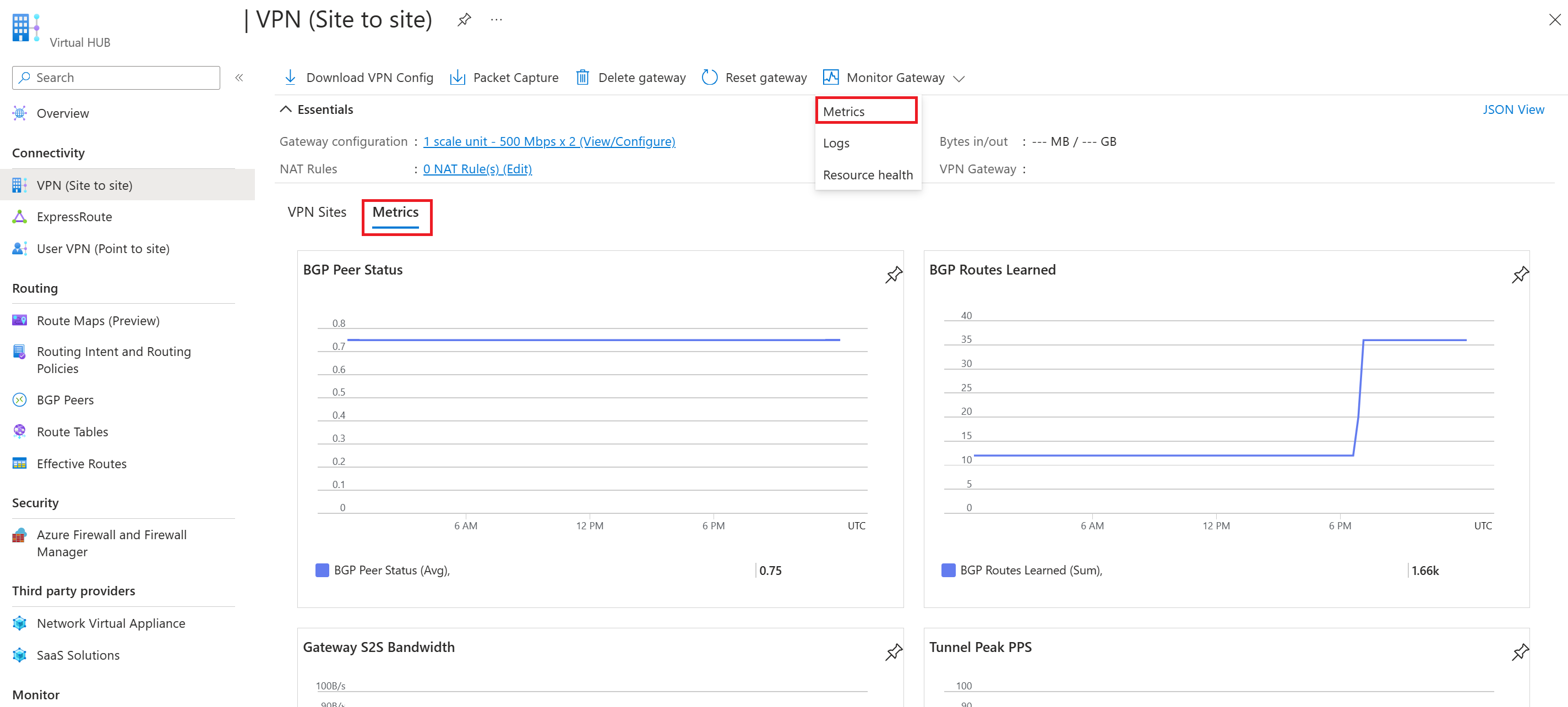

    Capture d’écran montrant le tableau de bord des métriques VPN site à site.

  4. Dans la page Métriques, vous pouvez afficher les métriques qui vous intéressent.

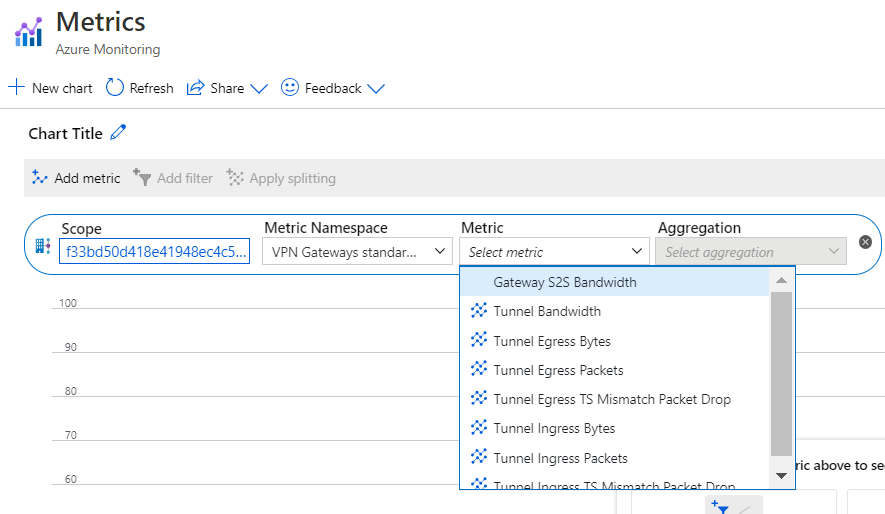

    Capture d’écran montrant la page « Métriques » avec les catégories en surbrillance.

  5. Pour voir les métriques du routeur du hub virtuel, vous pouvez sélectionner Métriques dans la page Vue d’ensemble du hub virtuel.

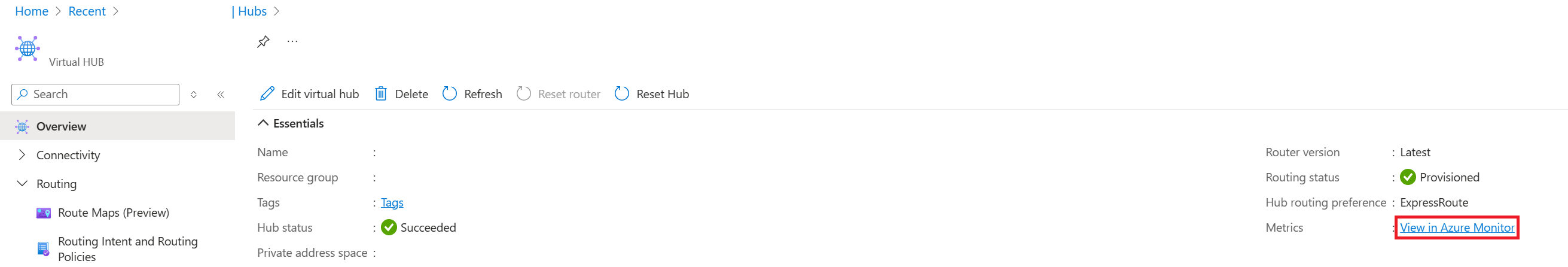

Capture d’écran qui montre la page hub virtuel avec le bouton des métriques.

étapes PowerShell

Pour effectuer une requête, utilisez les exemples de commandes PowerShell suivants. Les champs nécessaires sont expliqués sous l’exemple.

Étape 1 :

$MetricInformation = Get-AzMetric -ResourceId "/subscriptions/<SubscriptionID>/resourceGroups/<ResourceGroupName>/providers/Microsoft.Network/VirtualHubs/<VirtualHubName>" -MetricName "VirtualHubDataProcessed" -TimeGrain 00:05:00 -StartTime 2022-2-20T01:00:00Z -EndTime 2022-2-20T01:30:00Z -AggregationType Sum

Étape 2 :

$MetricInformation.Data

  • ID de ressource : l’ID de ressource de votre hub virtuel se trouve sur le portail Azure. Accédez à la page du hub virtuel dans vWAN et sélectionnez Vue JSON sous Éléments principaux.

  • Nom de la métrique : fait référence au nom de la métrique que vous interrogez, qui est dans ce cas appelée « VirtualHubDataProcessed ». Cette métrique montre toutes les données que le routeur du hub virtuel a traitées au cours de la période sélectionnée pour le hub.

  • Fragment de temps : fait référence à la fréquence à laquelle vous voulez voir l’agrégation. Dans la commande actuelle, vous allez voir une unité agrégée sélectionnée par 5 minutes. Vous pouvez sélectionner : 5M/15M/30M/1H/6H/12H et 1J.

  • Heure de début et heure de fin : cette heure est basée sur UTC. Vérifiez que vous entrez des valeurs UTC lors de l’entrée de ces paramètres. Si ces paramètres ne sont pas utilisés, les données pour la dernière heure précédente sont montrées par défaut.

  • Type d’agrégation Somme : le type d’agrégation Somme vous indique le nombre total d’octets qui ont parcouru le routeur du hub virtuel pendant une période sélectionnée. Par exemple, si vous définissez la Granularité de temps sur 5 minutes, chaque point de données correspondra au nombre d’octets envoyés dans cet intervalle de 5 minutes. Pour convertir ce nombre en Gbits/s, vous pouvez diviser ce nombre par 375 000 000 000. En fonction de la capacité du hub virtuel, le routeur du hub peut prendre en charge entre 3 Gbits/s et 50 Gbits/s. Les types d’agrégation Max et Min ne sont pas significatifs pour l’instant.

Analyse des journaux d’activité

Les données des journaux Azure Monitor sont stockées dans des tables, chacune ayant son propre ensemble de propriétés uniques. Les journaux de ressources ne sont pas collectés ni stockés tant que vous n’avez pas créé un paramètre de diagnostic et que vous ne les acheminez pas vers un ou plusieurs emplacements.

Pour obtenir la liste des journaux pris en charge dans Virtual WAN, consultez Référence de données pour la Surveillance de Virtual WAN. Tous les journaux de ressources dans Azure Monitor ont les mêmes champs suivis de champs spécifiques au service. Le schéma commun est décrit dans Schéma des journaux des ressources Azure Monitor.

Créer un paramètre de diagnostic pour afficher les journaux

Les étapes suivantes vous permettent de créer, modifier et afficher les paramètres de diagnostic :

  1. Dans le portail, accédez à votre ressource Virtual WAN, puis sélectionnez Hubs dans le groupe Connectivité.

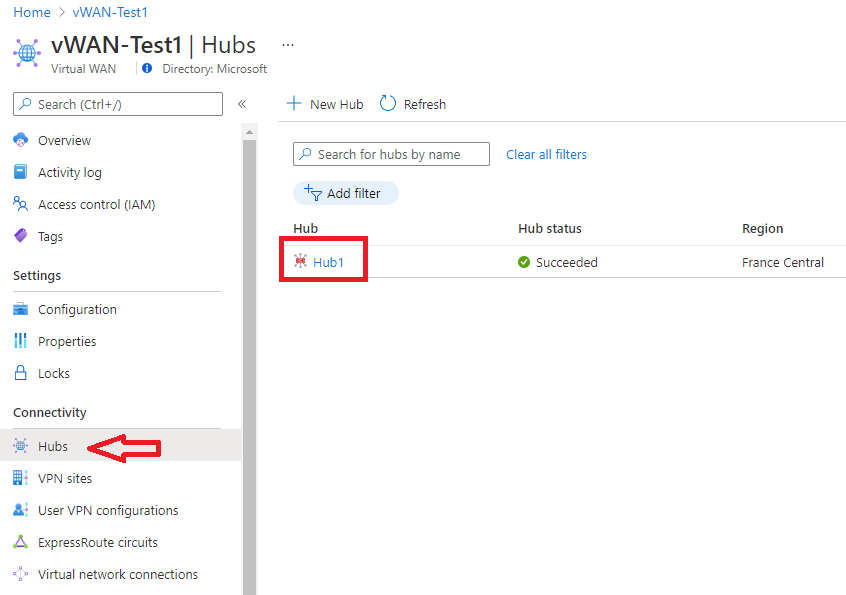

    Capture d’écran montrant la sélection du hub dans le portail vWAN.

  2. Sous le groupe Connectivité à gauche, sélectionnez la passerelle dont vous voulez examiner les diagnostics :

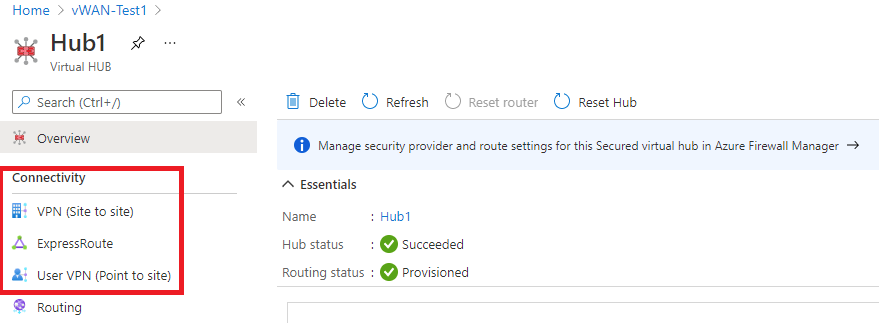

    Capture d’écran montrant la section Connectivité du hub.

  3. Dans la partie droite de la page, cliquez sur Surveiller la passerelle, puis Journaux d’activité.

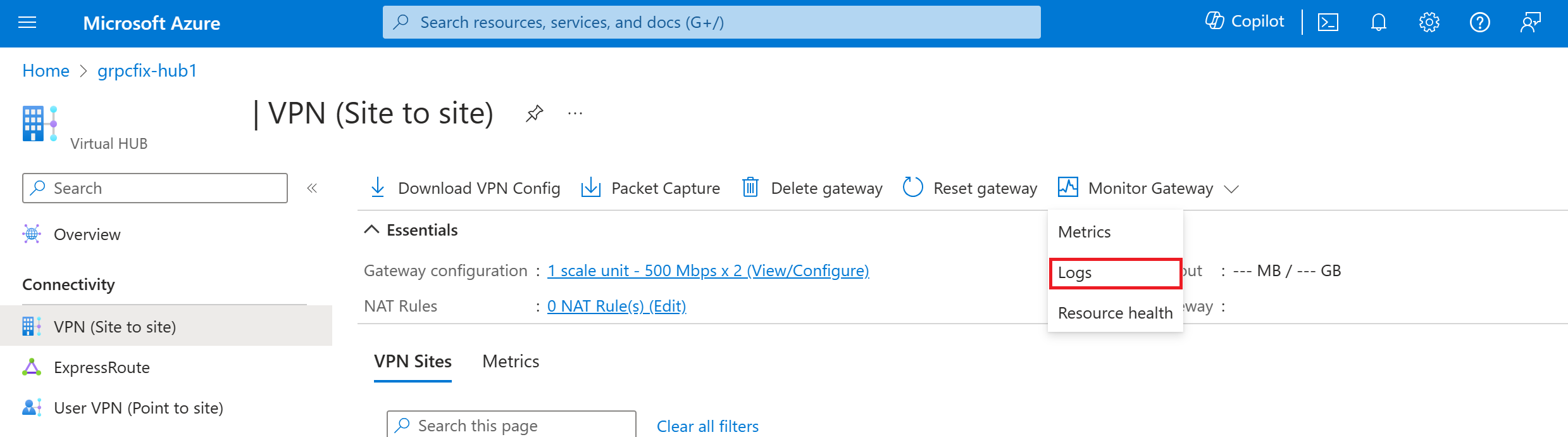

    Capture d’écran de la sélection de l’option Afficher dans Azure Monitor pour les journaux.

  4. Dans cette page, vous pouvez créer un paramètre de diagnostic (+Ajouter un paramètre de diagnostic) ou en modifier un existant (Modifier le paramètre). Vous pouvez choisir d’envoyer les journaux de diagnostic à Log Analytics (comme le montre l’exemple suivant), de les transmettre en continu à un Event Hub, de les envoyer à une solution tierce ou de les archiver dans un compte de stockage.

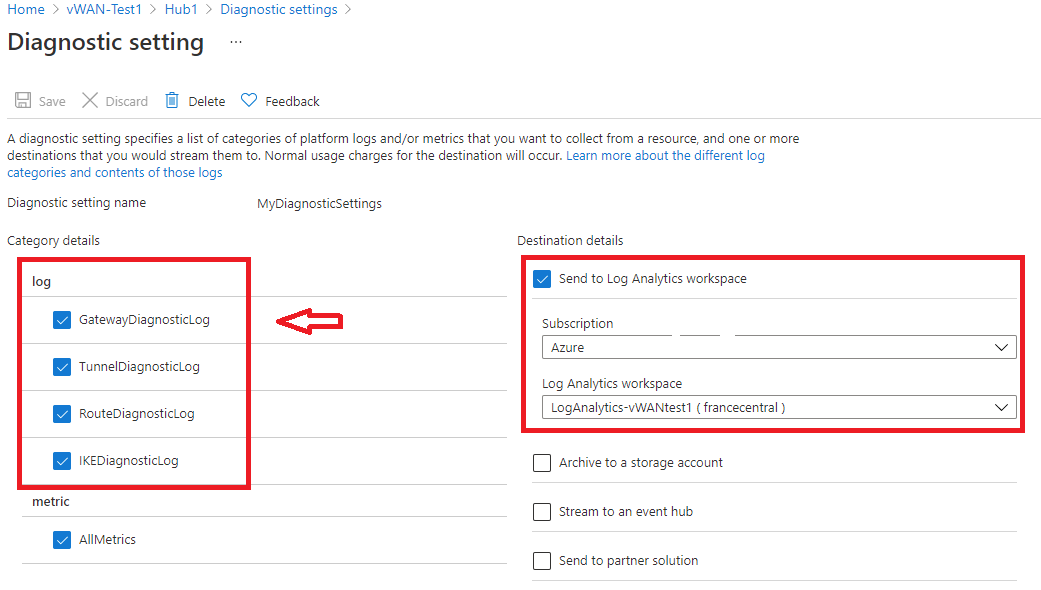

    Capture d’écran de la sélection des paramètres des journaux de diagnostic.

  5. Quelques heures après avoir cliqué sur Enregistrer, des journaux devraient commencer à apparaître dans cet espace de travail Log Analytics.

  6. Pour surveiller un hub sécurisé (avec Pare-feu Azure), les diagnostics et la configuration de la journalisation doivent être effectués depuis l’onglet Paramètre de diagnostic :

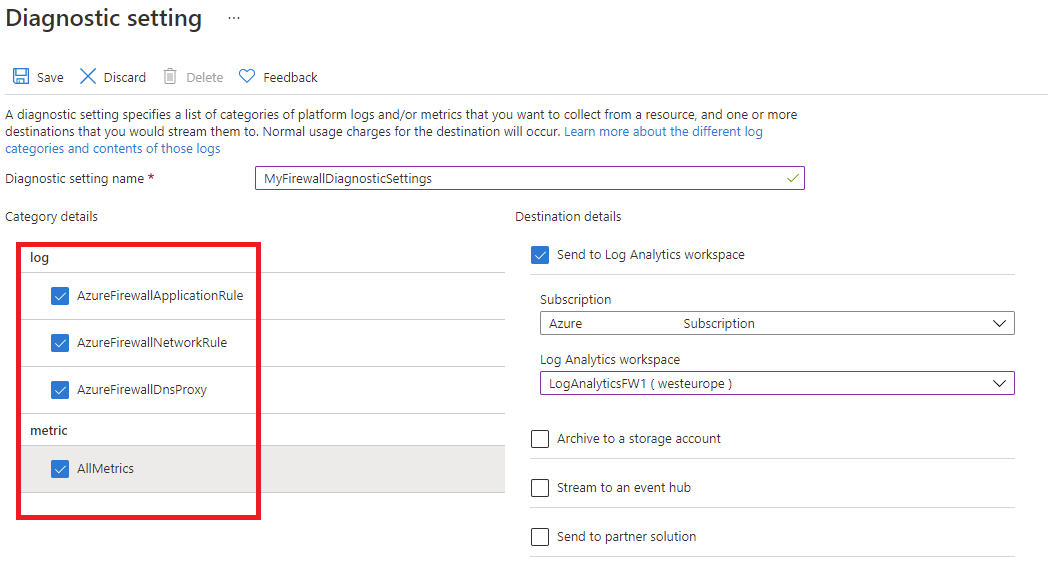

    Capture d’écran montrant les paramètres de diagnostic du pare-feu.

Important

L’activation de ces paramètres nécessite des services Azure supplémentaires (compte de stockage, hub d’événements ou Log Analytics), ce qui peut augmenter vos coûts. Pour calculer un coût estimé, consultez la rubrique Calculatrice de prix Azure.

Alertes

Azure Monitor vous avertit de façon proactive lorsque des conditions significatives sont détectées dans vos données de surveillance. Elles permettent d’identifier et de résoudre les problèmes affectant votre système avant que vos clients ne les remarquent. Vous pouvez définir des alertes sur des métriques, sur des journaux et sur le journal d’activité. Les différents types d’alertes présentent des avantages et des inconvénients.

Pour voir la liste des bonnes pratiques de monitoring pendant la configuration d’alertes, consultez Monitoring : bonnes pratiques.

Insights Virtual WAN

Dans Azure, certains services disposent d’un tableau de bord de surveillance prédéfini spécial dans le Portail Azure qui constitue un point de départ pour la surveillance de votre service. Ces tableaux de bord spéciaux sont appelés « insights ».

Azure Virtual WAN utilise les insights réseau pour offrir aux utilisateurs et aux opérateurs la possibilité d’afficher l’état et le statut d’un WAN virtuel, présenté via une carte topologique autodécouverte. Les superpositions de l'état et du statut des ressources sur la carte vous fournissent une vue instantanée de l'intégrité globale du WAN virtuel. Sur la carte, vous pouvez parcourir les ressources via un accès en un clic aux pages de configuration des ressources du portail Virtual WAN. Pour plus d’informations, consultez Azure Monitor Network Insights pour Virtual WAN.
