Visualisation du Notebook dans Microsoft Fabric

  • Article

Microsoft Fabric est un service d’analytique intégré qui accélère la découverte d’insights sur les entrepôts de données et les systèmes d’analytique de Big Data. La visualisation des données dans les notebooks est un élément clé qui vous permet de mieux interpréter vos données. Elle permet de rendre les données, petites et grandes, plus faciles à comprendre pour les êtres humains. Elle facilite également la détection des modèles, des tendances et des valeurs hors norme dans des groupes de données.

Lorsque vous utilisez Apache Spark dans Fabric, vous avez diverses options intégrées pour vous aider à visualiser vos données, notamment les options de graphique de notebook Fabric et l’accès à des bibliothèques open source connues.

Lorsque vous utilisez un notebook Fabric, vous pouvez convertir votre tableau de résultats en un graphique personnalisé à l’aide des options de graphique. Ici, vous pouvez visualiser vos données sans avoir à écrire de code.

Commande de visualisation intégrée — fonction display()

La fonction de visualisation prédéfinie de Fabric vous permet de transformer les DataFrames Apache Spark, les DataFrames Pandas et les résultats de la requête SQL en visualisations des données au format riche.

Vous pouvez utiliser la fonction afficher sur les dataframes créés dans PySpark et Scala à partir des DataFrames Spark ou des fonctions RDD (Resilient Distributed Datasets) pour produire l'affichage des tableaux et des graphiques des dataframes.

La production de l'instruction SQL apparaît par défaut dans la visualisation du tableau affiché.

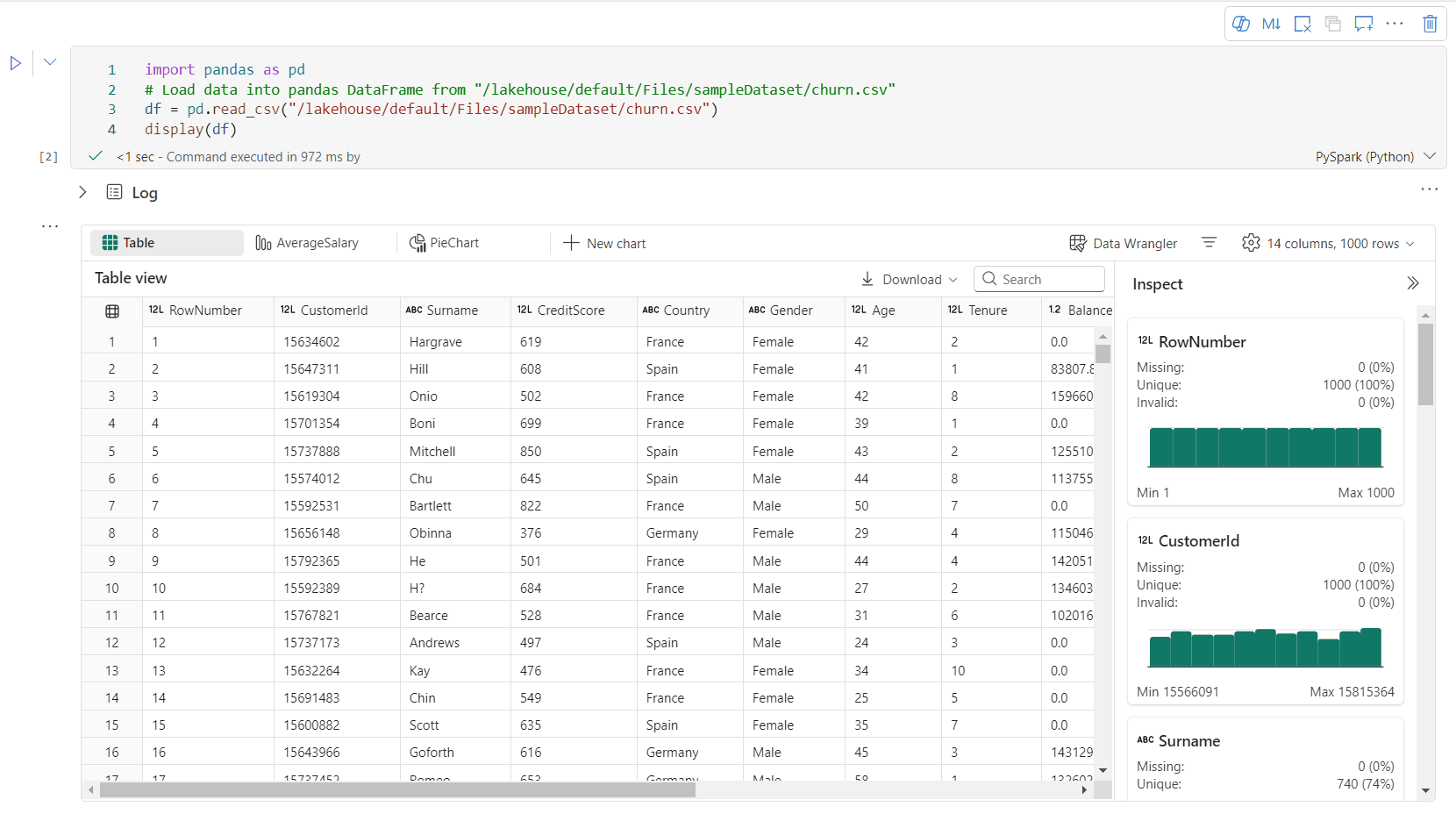

Visualisation d'un tableau d'une trame données riches

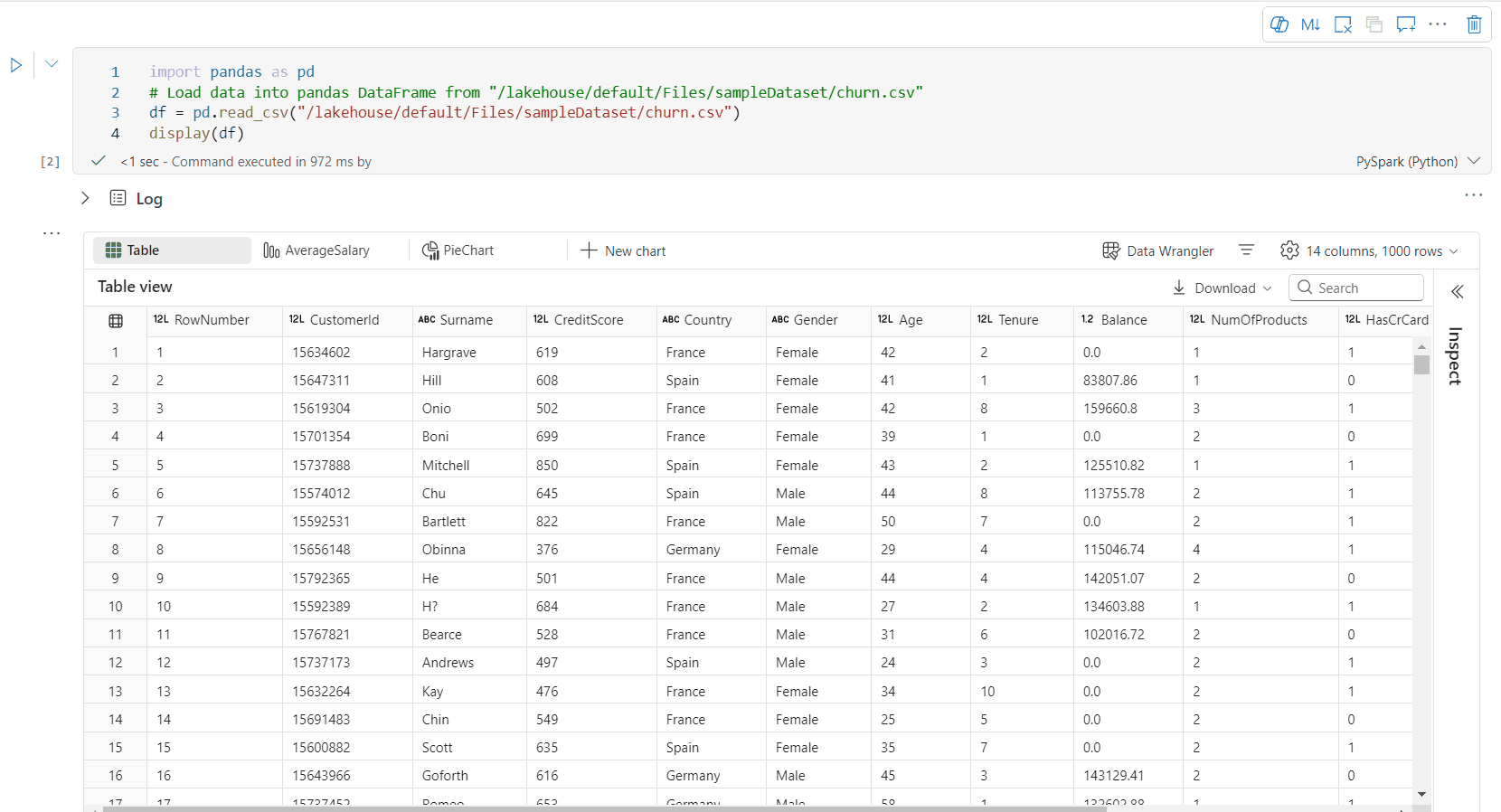

Image GIF animée d’un aperçu d’un dataframe riche.

  1. La visualisation du tableau est affichée par défaut lors de l'utilisation de la commande display().
  2. Vous pouvez profiler votre dataframe en cliquant sur le bouton Inspecter. Cette option fournit la distribution des données synthétisées et présente les statistiques de chaque colonne.

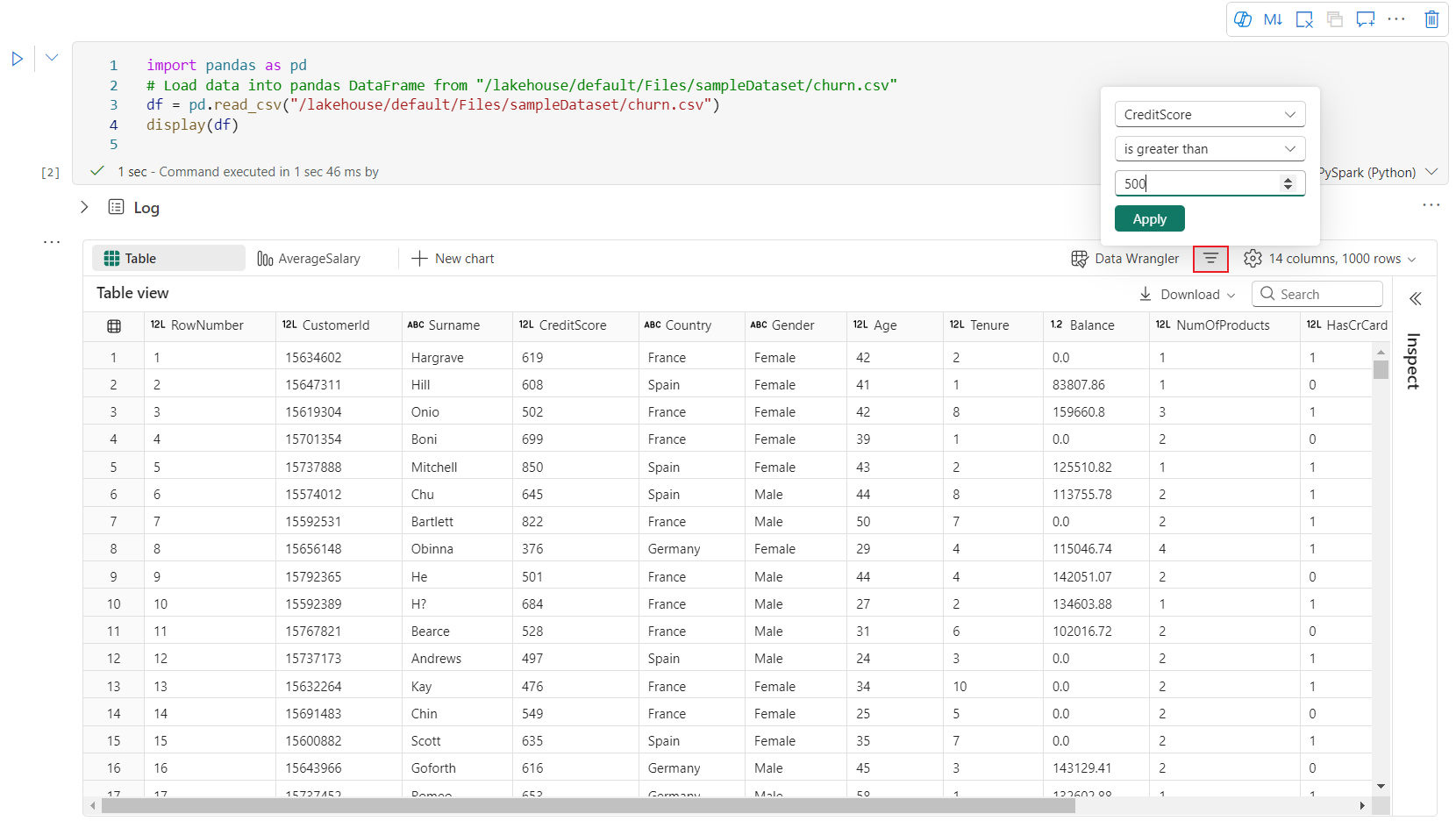

  3. Chaque carte du volet latéral « Inspecter » correspond à une colonne de la trame de données. Vous pouvez obtenir plus de détails en cliquant sur la carte ou en sélectionnant une colonne dans le tableau.
  4. Vous pouvez afficher les détails de la cellule en cliquant sur la cellule du tableau. Cette fonction est utile lorsque la trame de données contient des chaînes de caractères longues.

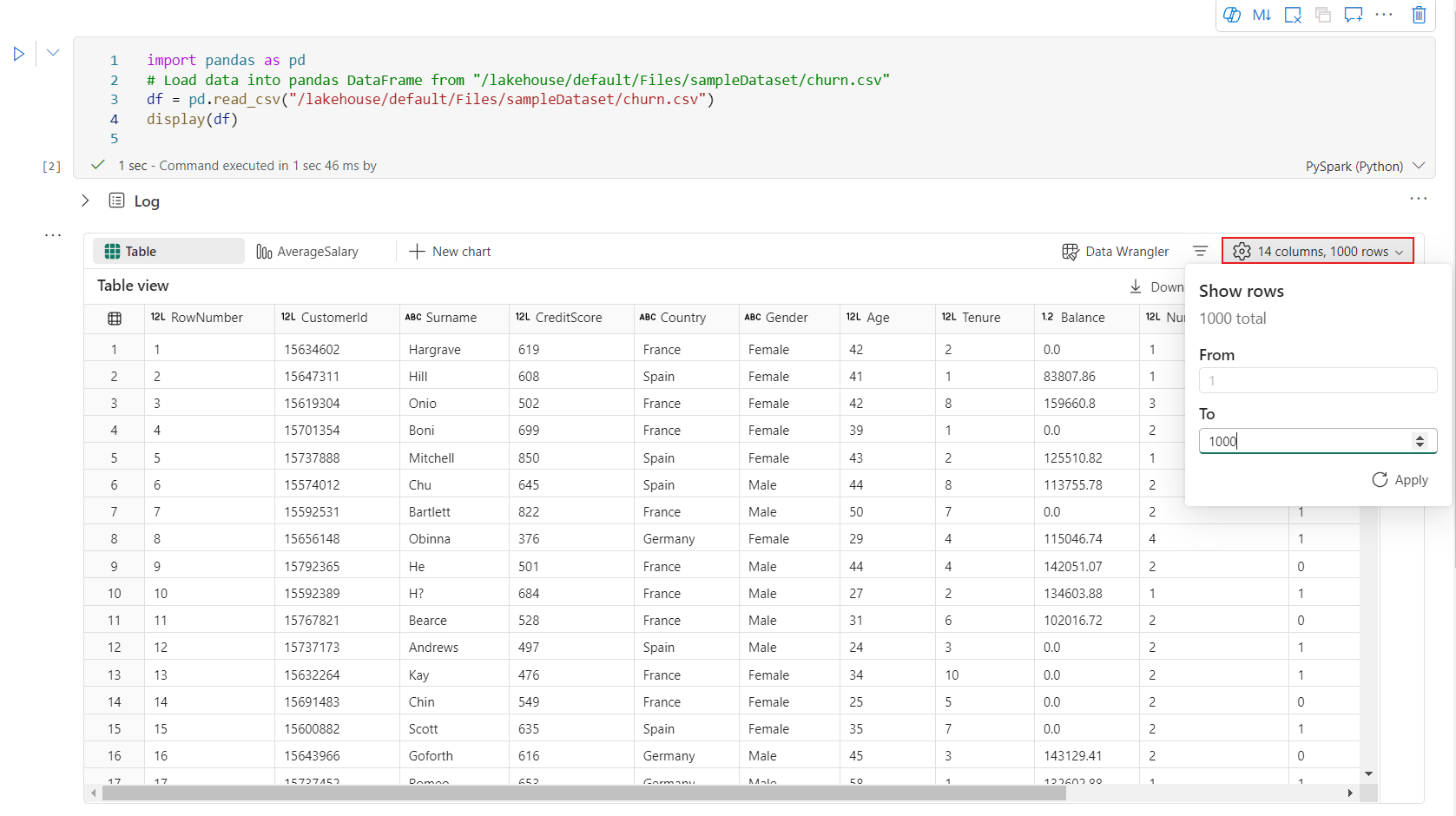

  5. Vous pouvez spécifier le nombre de lignes de la visualisation du tableau : la valeur par défaut est 1 000 ; le Notebook supporte la visualisation et le profilage de 10 000 lignes d'un dataframe au maximum.

Visualisation graphique des dataframes riches

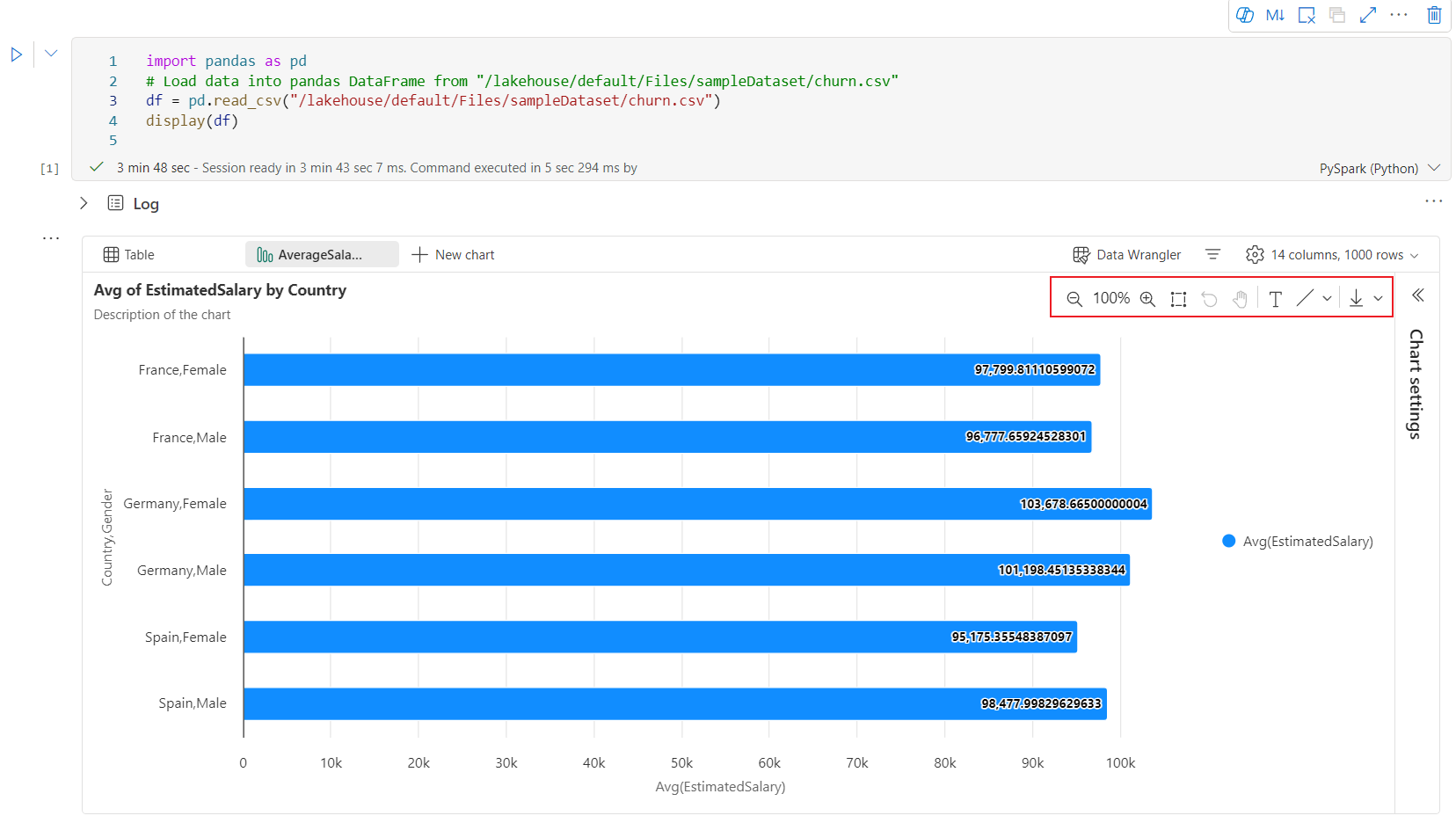

GIF animé de la vue graphique.

  1. Une fois que vous avez une vue de table rendue, passez à la vue Graphique.

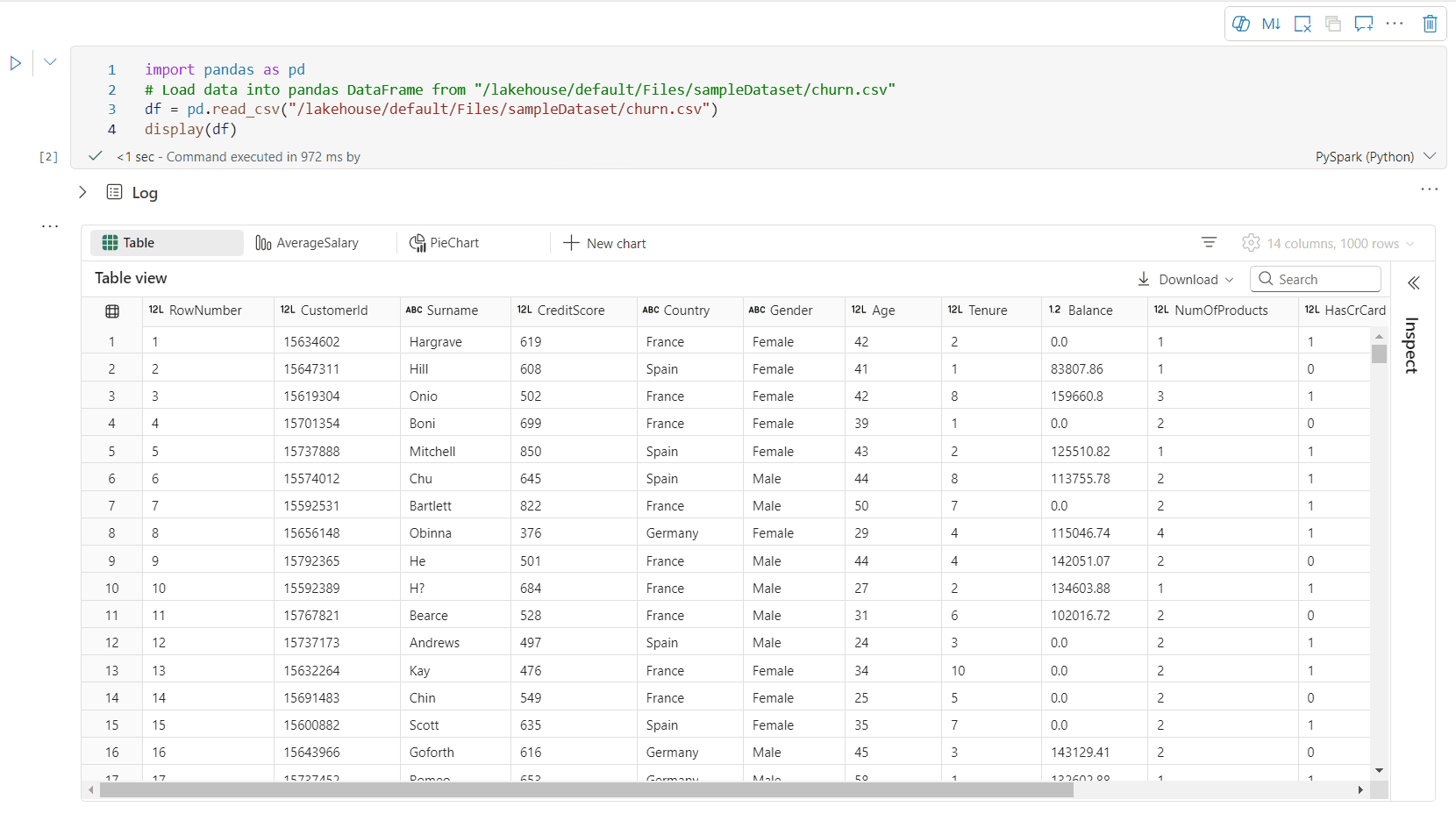

  2. La structure du notebook recommande automatiquement une paire « clé-valeur » basée sur le dataframe cible, pour rendre le graphique par défaut significatif avec les aperçus de données.

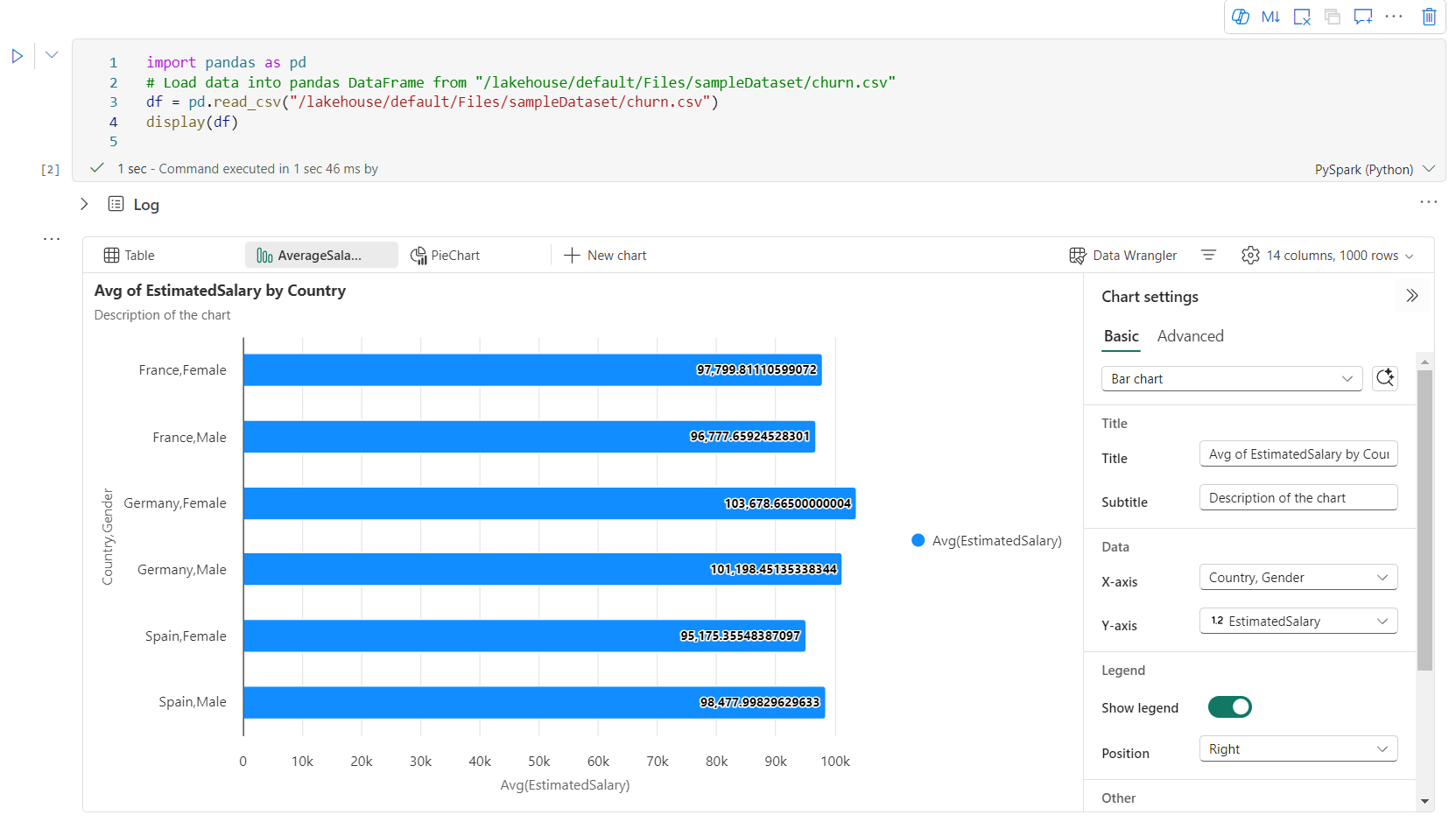

  3. Vous pouvez désormais personnaliser votre visualisation en spécifiant les valeurs suivantes :

    Configuration Description
    Type de graphique La fonction d'affichage prend en charge un large éventail de types de graphiques, y compris les graphiques à barres, les nuages de points, les graphiques linéaires, etc.
    Clé Spécifiez la plage de valeurs pour l'axe des x.
    Valeur Spécifiez la plage de valeurs pour les valeurs de l'axe y.
    Groupe de séries Utilisez cette configuration afin de déterminer les groupes pour l’agrégation.
    Agrégation Utilisez cette méthode pour agréger les données dans votre visualisation.

    les configurations seront enregistrées automatiquement dans le contenu de production du Notebook.

    Remarque

    Par défaut, la fonction display(df) ne prendra que les 1000 premières lignes de données pour afficher les graphiques. Sélectionnez Agrégation sur tous les résultats, puis Appliquer pour appliquer la génération de graphique à partir du modèle sémantique entier. Un travail Spark est déclenché lorsque le paramètre du graphique change. Notez que l’exécution du calcul et l’affichage du graphique peuvent prendre plusieurs minutes.

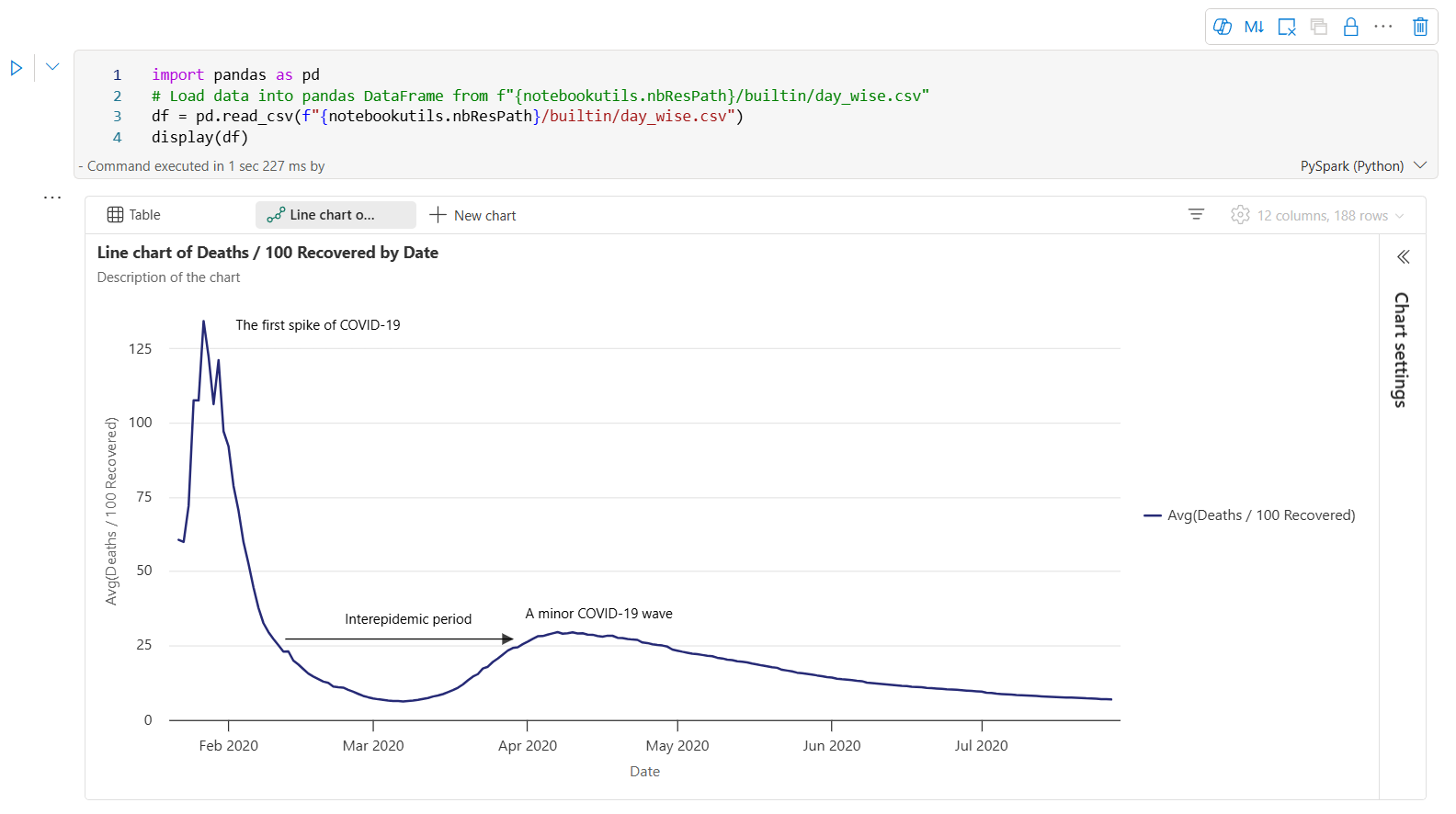

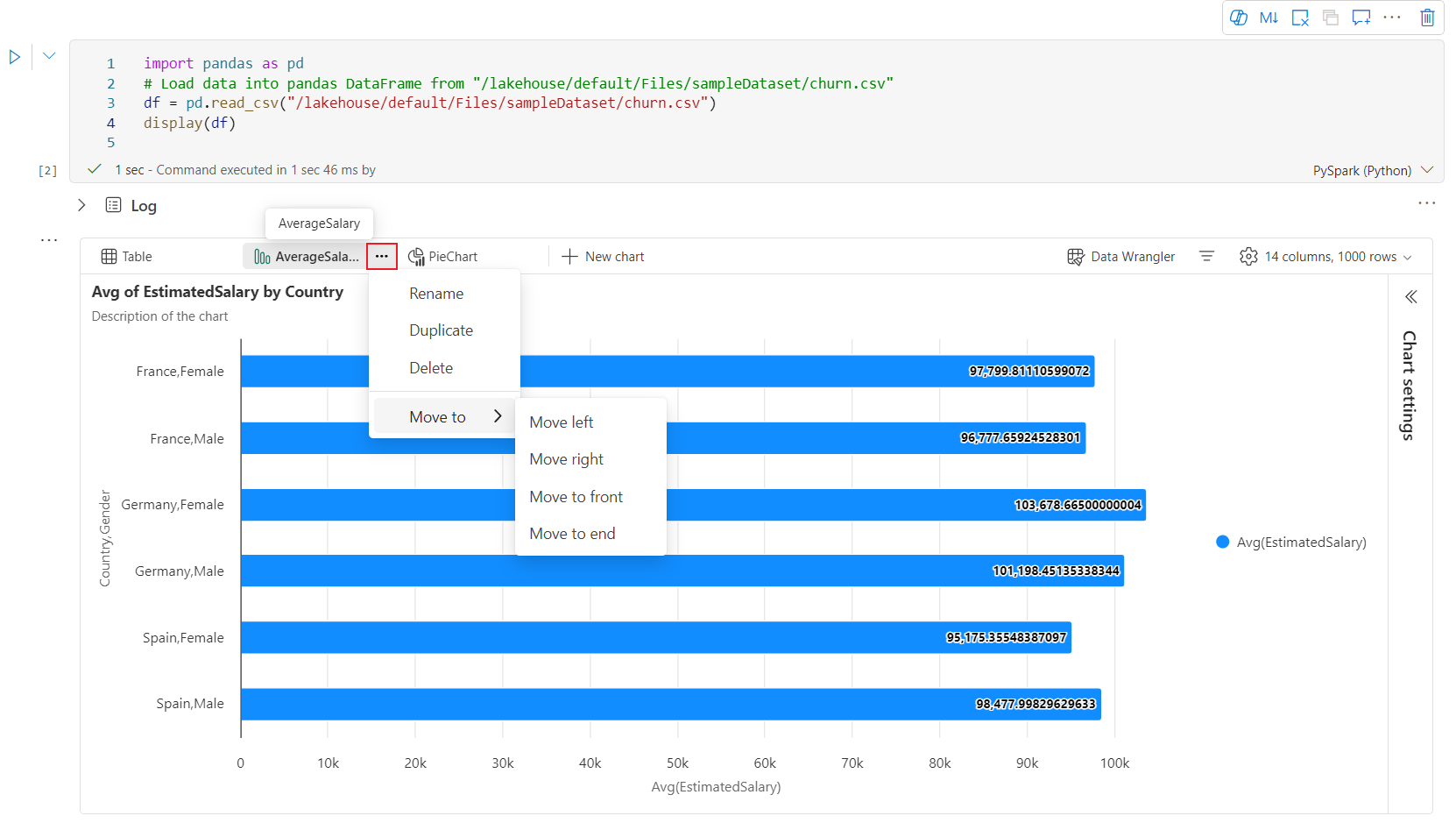

  4. Lorsque le travail est terminé, vous pouvez afficher et interagir avec votre visualisation finale.

display(df) vue récapitulative

Utilisez display(df, summary = true) pour consulter la synthèse des statistiques d’un DataFrame Apache Spark donné. La synthèse comprend le nom de colonne, le type de colonne, les valeurs uniques et les valeurs manquantes pour chaque colonne. Vous pouvez également sélectionner une colonne spécifique pour voir sa valeur minimale, sa valeur maximale, sa valeur moyenne et son écart type.

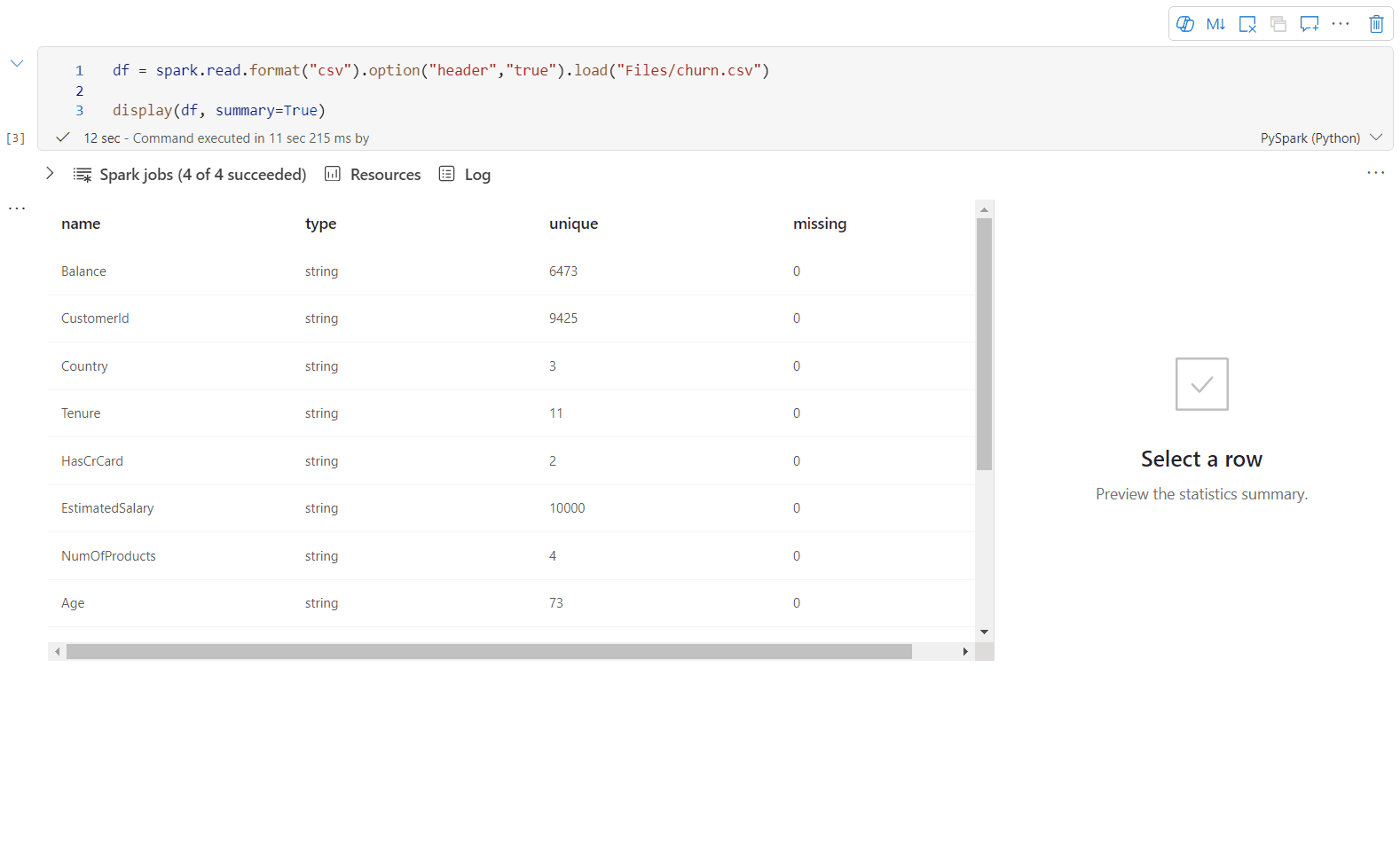

GIF animé de la vue récapitulative.

displayHTML() option

Les notebooks Fabric prennent en charge les graphiques HTML à l’aide de la fonction displayHTML.

L’image suivante est un exemple de création de visualisations à l’aide de D3.js.

Capture d'écran d'un exemple de graphique créé à l'aide de D3.js.

Pour créer cette visualisation, exécutez le code suivant.

displayHTML("""<!DOCTYPE html>
<meta charset="utf-8">

<!-- Load d3.js -->
<script src="https://d3js.org/d3.v4.js"></script>

<!-- Create a div where the graph will take place -->
<div id="my_dataviz"></div>
<script>

// set the dimensions and margins of the graph
var margin = {top: 10, right: 30, bottom: 30, left: 40},
  width = 400 - margin.left - margin.right,
  height = 400 - margin.top - margin.bottom;

// append the svg object to the body of the page
var svg = d3.select("#my_dataviz")
.append("svg")
  .attr("width", width + margin.left + margin.right)
  .attr("height", height + margin.top + margin.bottom)
.append("g")
  .attr("transform",
        "translate(" + margin.left + "," + margin.top + ")");

// Create Data
var data = [12,19,11,13,12,22,13,4,15,16,18,19,20,12,11,9]

// Compute summary statistics used for the box:
var data_sorted = data.sort(d3.ascending)
var q1 = d3.quantile(data_sorted, .25)
var median = d3.quantile(data_sorted, .5)
var q3 = d3.quantile(data_sorted, .75)
var interQuantileRange = q3 - q1
var min = q1 - 1.5 * interQuantileRange
var max = q1 + 1.5 * interQuantileRange

// Show the Y scale
var y = d3.scaleLinear()
  .domain([0,24])
  .range([height, 0]);
svg.call(d3.axisLeft(y))

// a few features for the box
var center = 200
var width = 100

// Show the main vertical line
svg
.append("line")
  .attr("x1", center)
  .attr("x2", center)
  .attr("y1", y(min) )
  .attr("y2", y(max) )
  .attr("stroke", "black")

// Show the box
svg
.append("rect")
  .attr("x", center - width/2)
  .attr("y", y(q3) )
  .attr("height", (y(q1)-y(q3)) )
  .attr("width", width )
  .attr("stroke", "black")
  .style("fill", "#69b3a2")

// show median, min and max horizontal lines
svg
.selectAll("toto")
.data([min, median, max])
.enter()
.append("line")
  .attr("x1", center-width/2)
  .attr("x2", center+width/2)
  .attr("y1", function(d){ return(y(d))} )
  .attr("y2", function(d){ return(y(d))} )
  .attr("stroke", "black")
</script>

"""
)

Incorporer un rapport Power BI dans un notebook

Important

Cette fonctionnalité est actuellement en PRÉVERSION. Certaines informations portent sur un produit en préversion susceptible d’être substantiellement modifié avant sa publication. Microsoft ne donne aucune garantie, expresse ou implicite, concernant les informations fournies ici.

Le package Powerbiclient Python est maintenant pris en charge en mode natif dans les notebooks Fabric. Vous n’avez pas besoin d’effectuer de configuration supplémentaire (comme le processus d’authentification) sur les notebooks Fabric du runtime Spark 3.4. Importez simplement powerbiclient, puis poursuivez votre exploration. Pour en savoir plus sur l’utilisation du package powerbiclient, consultez la documentation powerbiclient.

Powerbiclient prend en charge les fonctionnalités clés suivantes.

Rendre un rapport Power BI existant

Vous pouvez facilement incorporer et interagir avec des rapports Power BI dans vos notebooks avec seulement quelques lignes de code.

L’image suivante est un exemple de rendu d’un rapport Power BI existant.

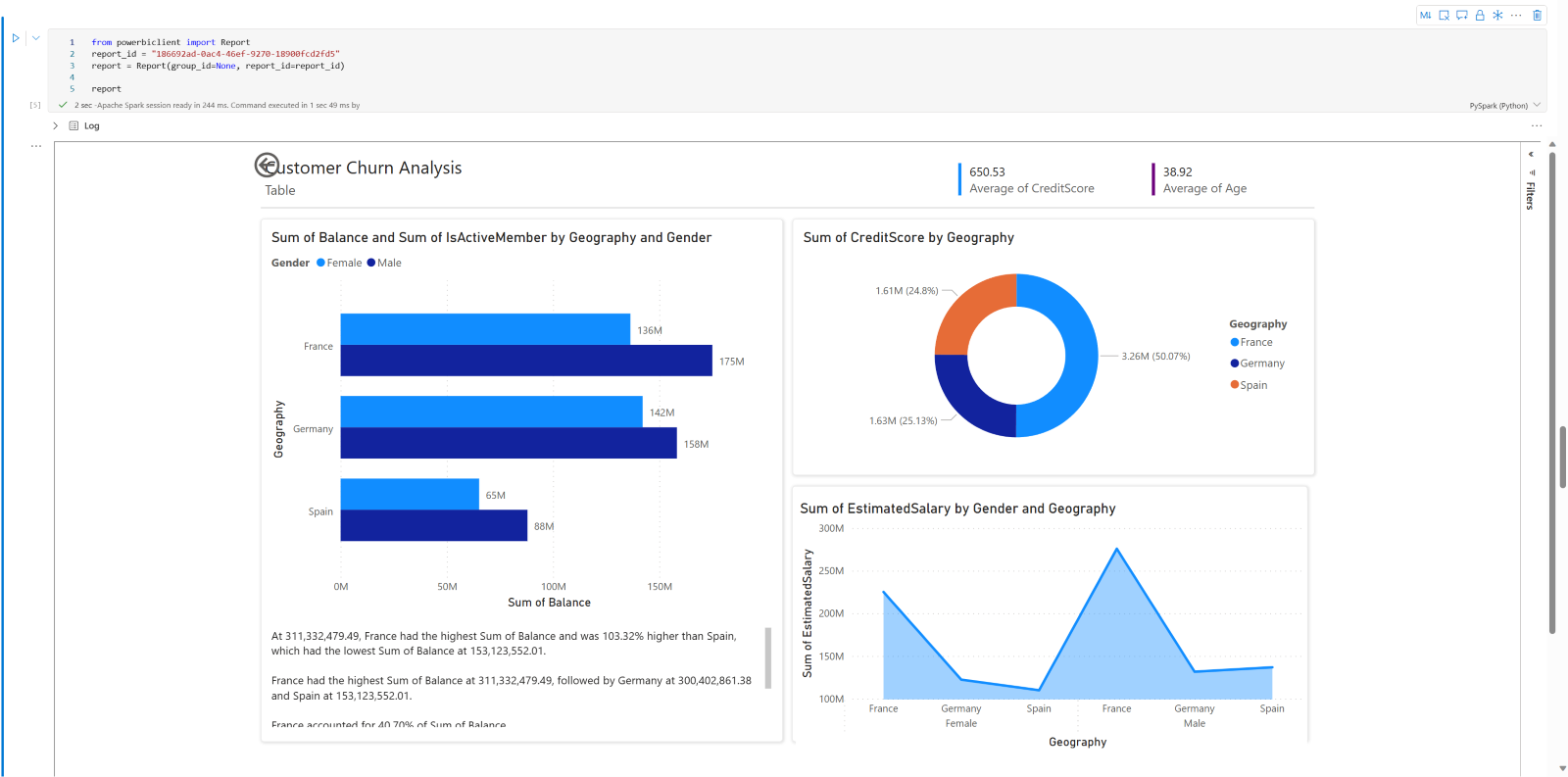

Capture d’écran d’un visuel rapide spark.

Exécutez le code suivant pour rendre un rapport Power BI existant.

from powerbiclient import Report

report_id="Your report id"
report = Report(group_id=None, report_id=report_id)

report

Créer des visuels de rapport à partir d’un DataFrame Spark

Vous pouvez utiliser un DataFrame Spark dans votre notebook pour générer rapidement des visualisations perspicaces. Vous pouvez également sélectionner Enregistrer dans le rapport incorporé pour créer un élément de rapport dans un espace de travail cible.

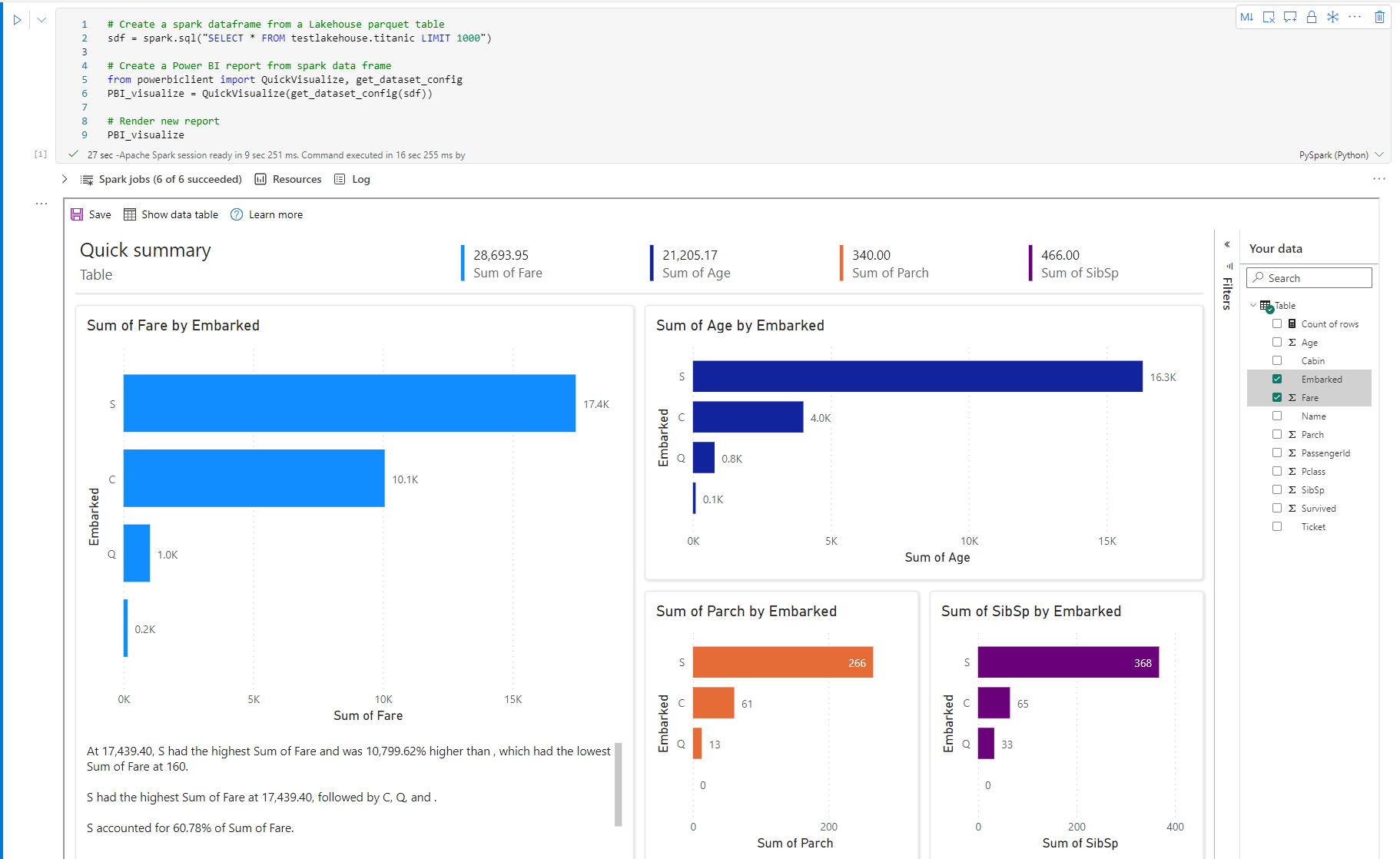

L’image suivante est un exemple de QuickVisualize() d’un DataFrame Spark.

Capture d’écran d’un état Power BI.

Exécutez le code suivant pour rendre un rapport à partir d’un DataFrame Spark.

# Create a spark dataframe from a Lakehouse parquet table
sdf = spark.sql("SELECT * FROM testlakehouse.table LIMIT 1000")

# Create a Power BI report object from spark data frame
from powerbiclient import QuickVisualize, get_dataset_config
PBI_visualize = QuickVisualize(get_dataset_config(sdf))

# Render new report
PBI_visualize

Créer des visuels de rapport à partir d’un DataFrame pandas

Vous pouvez également créer des rapports basés sur un DataFrame pandas dans un notebook.

L’image suivante est un exemple de QuickVisualize() à partir d’un DataFrame pandas.

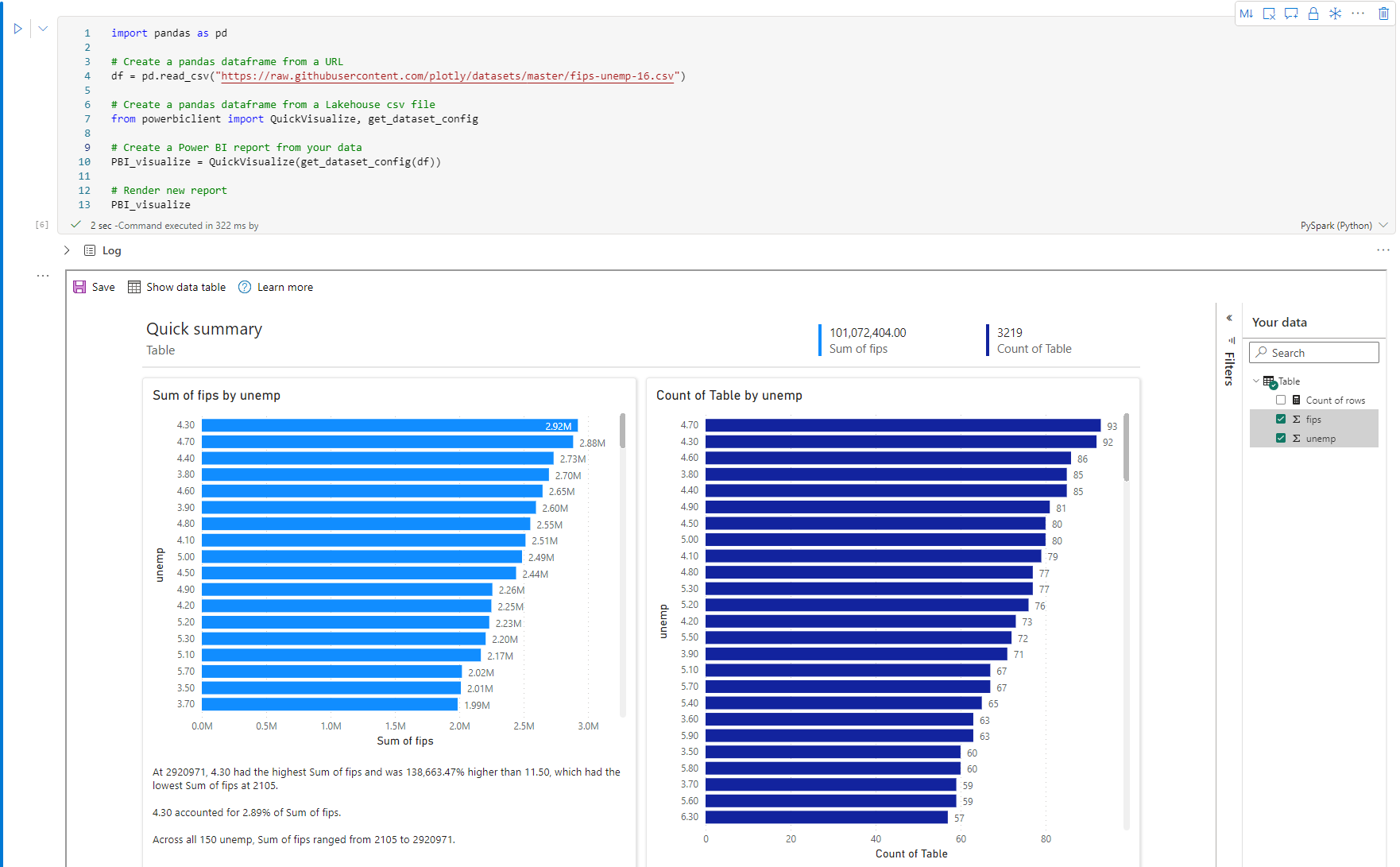

Capture d’écran d’un visuel rapide pandas.

Exécutez le code suivant pour rendre un rapport à partir d’un DataFrame Spark.

import pandas as pd

# Create a pandas dataframe from a URL
df = pd.read_csv("https://raw.githubusercontent.com/plotly/datasets/master/fips-unemp-16.csv")

# Create a pandas dataframe from a Lakehouse csv file
from powerbiclient import QuickVisualize, get_dataset_config

# Create a Power BI report object from your data
PBI_visualize = QuickVisualize(get_dataset_config(df))

# Render new report
PBI_visualize

Lorsqu’il s’agit de la visualisation des données, Python propose plusieurs bibliothèques de graphisme qui sont dotées de nombreuses fonctionnalités différentes. Par défaut, chaque pool Apache Spark dans Fabric contient un ensemble de bibliothèques open source organisées et connues.

Matplotlib

Vous pouvez restituer des bibliothèques de traçage standard, comme Matplotlib, en utilisant les fonctions de rendu intégrées pour chaque bibliothèque.

L’image suivante est un exemple de création d’un graphique à barres à l’aide de Matplotlib.

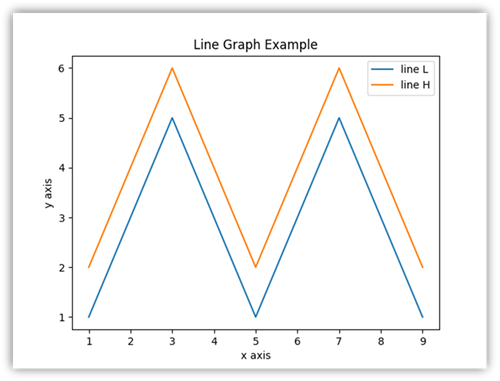

Capture d'écran d'un graphique linéaire créé avec Matplotlib.

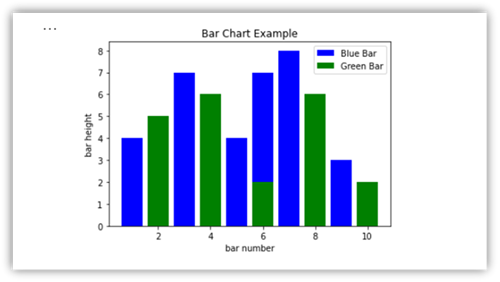

Capture d'écran d'un graphique à barres créé avec Matplotlib.

Exécutez l'exemple de code suivant pour dessiner ce graphique à barres.

# Bar chart

import matplotlib.pyplot as plt

x1 = [1, 3, 4, 5, 6, 7, 9]
y1 = [4, 7, 2, 4, 7, 8, 3]

x2 = [2, 4, 6, 8, 10]
y2 = [5, 6, 2, 6, 2]

plt.bar(x1, y1, label="Blue Bar", color='b')
plt.bar(x2, y2, label="Green Bar", color='g')
plt.plot()

plt.xlabel("bar number")
plt.ylabel("bar height")
plt.title("Bar Chart Example")
plt.legend()
plt.show()

Bokeh

Vous pouvez afficher des bibliothèques HTML ou interactives, comme bokeh, en utilisant le displayHTML(df).

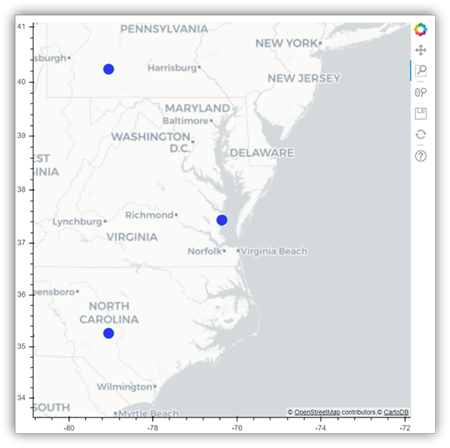

L’image suivante est un exemple de traçage de glyphes sur une carte en utilisant bokeh.

Capture d'écran d'un exemple de tracé de glyphes sur une carte.

Pour dessiner cette image, exécutez l’exemple de code suivant.

from bokeh.plotting import figure, output_file
from bokeh.tile_providers import get_provider, Vendors
from bokeh.embed import file_html
from bokeh.resources import CDN
from bokeh.models import ColumnDataSource

tile_provider = get_provider(Vendors.CARTODBPOSITRON)

# range bounds supplied in web mercator coordinates
p = figure(x_range=(-9000000,-8000000), y_range=(4000000,5000000),
           x_axis_type="mercator", y_axis_type="mercator")
p.add_tile(tile_provider)

# plot datapoints on the map
source = ColumnDataSource(
    data=dict(x=[ -8800000, -8500000 , -8800000],
              y=[4200000, 4500000, 4900000])
)

p.circle(x="x", y="y", size=15, fill_color="blue", fill_alpha=0.8, source=source)

# create an html document that embeds the Bokeh plot
html = file_html(p, CDN, "my plot1")

# display this html
displayHTML(html)

Plotly

Vous pouvez afficher des bibliothèques HTML ou interactives, comme Plotly, en utilisant la commande displayHTML() .

Pour dessiner cette image, exécutez l’exemple de code suivant.

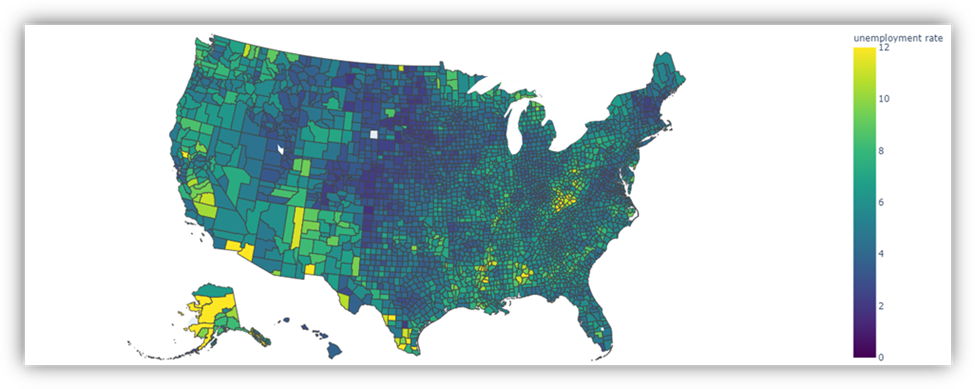

Capture d'écran d'une carte des États-Unis créée avec plotly.

from urllib.request import urlopen
import json
with urlopen('https://raw.githubusercontent.com/plotly/datasets/master/geojson-counties-fips.json') as response:
    counties = json.load(response)

import pandas as pd
df = pd.read_csv("https://raw.githubusercontent.com/plotly/datasets/master/fips-unemp-16.csv",
                   dtype={"fips": str})

import plotly
import plotly.express as px

fig = px.choropleth(df, geojson=counties, locations='fips', color='unemp',
                           color_continuous_scale="Viridis",
                           range_color=(0, 12),
                           scope="usa",
                           labels={'unemp':'unemployment rate'}
                          )
fig.update_layout(margin={"r":0,"t":0,"l":0,"b":0})

# create an html document that embeds the Plotly plot
h = plotly.offline.plot(fig, output_type='div')

# display this html
displayHTML(h)

Pandas

Vous pouvez afficher la sortie HTML de DataFrames pandas comme sortie par défaut. Les notebooks Fabric affichent automatiquement le contenu HTML stylisé.

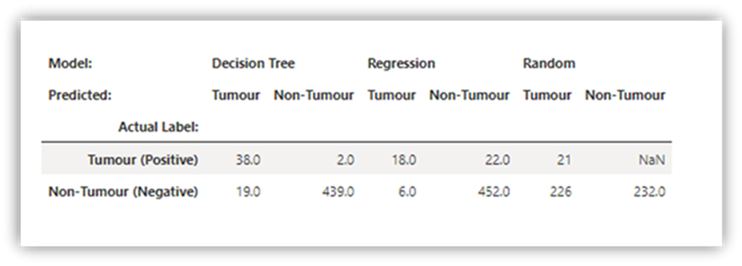

Capture d'écran d'un tableau créé avec des pandas.

import pandas as pd
import numpy as np

df = pd.DataFrame([[38.0, 2.0, 18.0, 22.0, 21, np.nan],[19, 439, 6, 452, 226,232]],

                  index=pd.Index(['Tumour (Positive)', 'Non-Tumour (Negative)'], name='Actual Label:'),

                  columns=pd.MultiIndex.from_product([['Decision Tree', 'Regression', 'Random'],['Tumour', 'Non-Tumour']], names=['Model:', 'Predicted:']))

df
