Protéger les charges de travail de machine virtuelle avec Azure Site Recovery sur Azure Local (préversion)

S’applique à : Azure Local 2311.2 et versions ultérieures

Ce guide explique comment protéger les charges de travail de machine virtuelle Windows et Linux s’exécutant sur votre local Azure en cas de sinistre. Vous pouvez utiliser Azure Site Recovery pour répliquer vos machines virtuelles locales Azure locales dans Azure et protéger vos charges de travail critiques pour l’entreprise.

Cette fonctionnalité est activée sur Azure Local exécutant la mise à jour cumulative de mai 2023 de la version 22H2 et ultérieure.

Importante

Cette fonctionnalité est actuellement en PRÉVERSION. Consultez les conditions d’utilisation supplémentaires pour les préversions Microsoft Azure pour les conditions légales qui s’appliquent aux fonctionnalités Azure qui sont en version bêta, en préversion ou qui ne sont pas encore publiées dans la disponibilité générale.

Azure Site Recovery avec Azure Local

Azure Site Recovery est un service Azure qui réplique les charges de travail exécutées sur des machines virtuelles afin que votre infrastructure critique pour l’entreprise soit protégée en cas de sinistre. Pour plus d’informations sur Azure Site Recovery, consultez À propos de Site Recovery.

La stratégie de reprise d’activité pour Azure Site Recovery comprend les étapes suivantes :

  • Réplication : la réplication vous permet de répliquer le disque dur virtuel de la machine virtuelle cible vers un compte de stockage Azure et protège ainsi votre machine virtuelle en cas de sinistre.
  • Basculement : une fois la machine virtuelle répliquée, basculez la machine virtuelle et exécutez-la dans Azure. Vous pouvez également effectuer un test de basculement sans impact sur vos machines virtuelles principales pour tester le processus de récupération dans Azure.
  • Reprotéger : les machines virtuelles sont répliquées d’Azure vers le système local.
  • Restauration automatique : vous pouvez effectuer une restauration automatique depuis Azure vers le système local.

Dans l’implémentation actuelle de l’intégration d’Azure Site Recovery à Azure Local, vous pouvez démarrer la récupération d’urgence et préparer l’infrastructure à partir de la ressource locale Azure dans le Portail Azure. Une fois la préparation terminée, vous pouvez effectuer les étapes restantes à partir de la ressource Site Recovery dans le portail Azure.

Remarque

Pour tester Azure Site Recovery pour les machines virtuelles locales Azure, vous pouvez configurer temporairement la stratégie Contrôle d’application en mode Audit . Toutefois, l’utilisation du mode stratégie d’audit n’est pas recommandée pour les environnements de production. Pour définir le mode de stratégie sur Audit, suivez les instructions de la section Gérer le contrôle d’application pour Azure Local. Une fois l’installation terminée, rétablissez le mode de stratégie sur Imposé.

Flux de travail global

Voici les principales étapes qui se produisent lors de l’utilisation de Site Recovery avec azure Local :

  1. Commencez par un local Azure inscrit sur lequel vous activez Azure Site Recovery.
  2. Assurez-vous que vous remplissez les conditions préalables avant de commencer.
  3. Créez les ressources suivantes dans votre portail de ressources locales Azure :
    1. Coffre Recovery Services
    2. Site Hyper-V
    3. Stratégie de réplication
  4. Une fois que vous avez créé toutes les ressources, préparez l’infrastructure.
  5. Activez la réplication de machines virtuelles. Effectuez les étapes restantes pour la réplication dans le portail de ressources Azure Site Recovery et démarrez la réplication.
  6. Une fois les machines virtuelles répliquées, vous pouvez basculer les machines virtuelles et les exécuter sur Azure.
  7. Pour effectuer une restauration automatique depuis Azure, suivez les instructions de Effectuer une restauration automatique depuis Azure.

Scénarios pris en charge

Le tableau suivant répertorie les scénarios pris en charge pour Azure Site Recovery et Azure Local.

Basculement de machines virtuelles Azure Local vers Azure, suivi d’une restauration automatique

Détails de la machine virtuelle locale Azure Basculement Restauration automatique
Windows Gen 1 Basculement vers Azure Reprise sur le même hôte que le basculement
Windows Gen 2 Basculement vers Azure Reprise sur le même hôte que le basculement
Linux Gen 1 Basculement vers Azure Reprise sur le même hôte que le basculement

Remarque

Si une machine virtuelle Azure Local est supprimée après un basculement, une intervention manuelle est nécessaire pour revenir sur le même hôte ou sur un hôte différent.

Conditions préalables et planification

Avant de commencer, vérifiez que les prérequis suivants sont satisfaits :

  • Les machines virtuelles Hyper-V que vous envisagez de répliquer doivent être rendues hautement disponibles afin que la réplication puisse avoir lieu. Si les machines virtuelles ne sont pas à haute disponibilité, la réplication échoue. Pour plus d’informations, consultez Comment rendre une machine virtuelle Hyper-V existante hautement disponible.
  • Vérifiez que Hyper-V est configuré sur Azure Local.
  • Les machines hébergeant les machines virtuelles que vous souhaitez protéger doivent disposer d’un accès Internet pour répliquer sur Azure.
  • Le local Azure doit déjà être inscrit.
    • Le système doit exécuter la mise à jour cumulative mai pour Azure Local version 22H2.

    • Si vous exécutez une build antérieure, la Portail Azure indique que la reprise d’activité n’est pas prise en charge, car l’identité managée n’est pas activée pour les versions antérieures.

      Exécutez l’applet de commande d’inscription de réparation pour vous assurer qu’une identité managée est créée pour votre ressource Locale Azure, puis réessayez le flux de travail. Pour plus d’informations, accédez à Activer la gestion améliorée à partir d’Azure pour Azure Local.

    • Le système doit être compatible avec Arc. Si le système n’est pas activé par Arc, vous voyez une erreur dans le portail Azure à l’effet que l’onglet Fonctionnalités n’est pas disponible.

  • Vous avez besoin des autorisations de propriétaire sur le coffre Recovery Services pour attribuer des autorisations à l’identité managée. Vous devez également disposer de permissions de lecture/écriture sur la ressource Azure Local et ses ressources enfants.
  • Passez en revue les avertissements associés à l’implémentation de cette fonctionnalité.
  • Passez en revue l’outil de planification de la capacité pour évaluer les exigences en matière de réplication et de basculement réussis.

Étape 1 : Préparer l’infrastructure sur votre hôte cible

Pour préparer l'infrastructure, préparez un coffre-fort et un site Hyper-V, installez l'extension de récupération de site et associez une stratégie de réplication aux machines.

Sur votre système cible local Azure, procédez comme suit pour préparer l’infrastructure :

  1. Dans le portail Azure, accédez au volet Vue d’ensemble de la ressource système cible qui héberge des machines virtuelles que vous souhaitez protéger.

  2. Dans le volet droit, accédez à l’onglet Fonctionnalités et sélectionnez la vignette Récupération d’urgence . À mesure que l’identité managée est activée sur votre système, la récupération d’urgence doit être disponible.

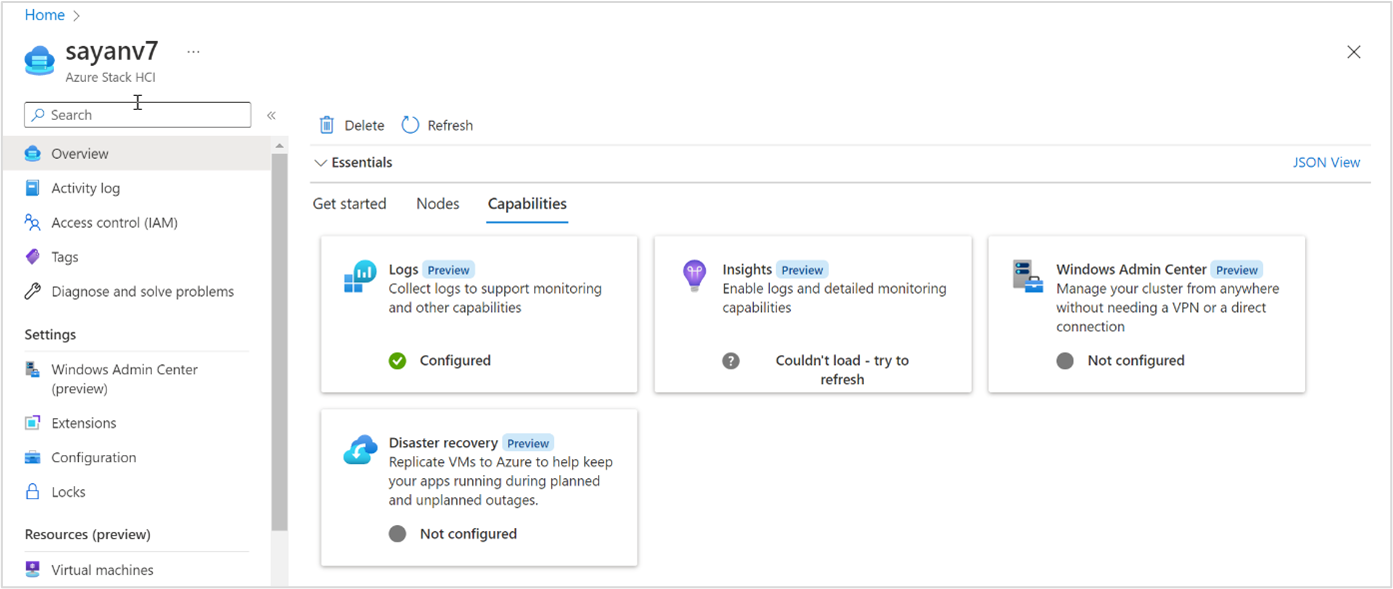

    Capture d’écran de l’onglet Fonctionnalités dans le portail Azure pour la ressource locale Azure.

  3. Dans le volet droit, accédez à Protéger et sélectionnez Protéger les charges de travail de machine virtuelle.

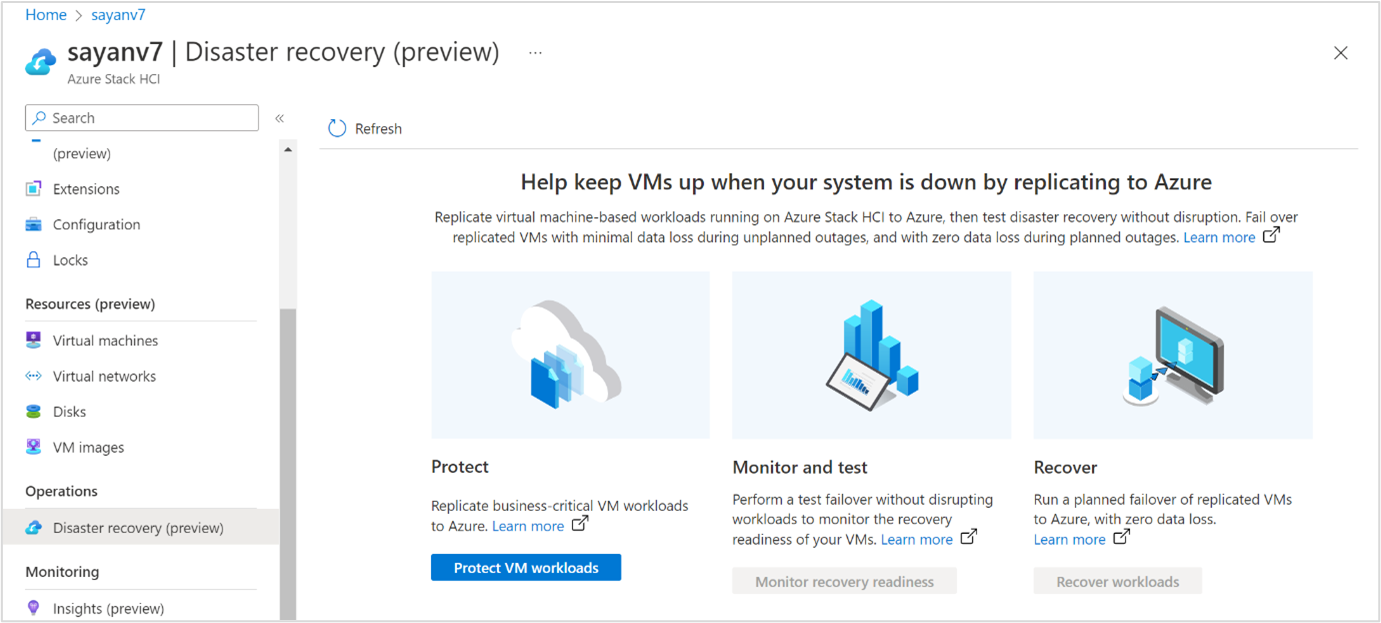

    Capture d’écran de la protection des charges de travail de machine virtuelle dans le portail Azure pour la ressource locale Azure.

  4. Sur la réplication de machines virtuelles sur Azure, sélectionnez Préparer l’infrastructure.

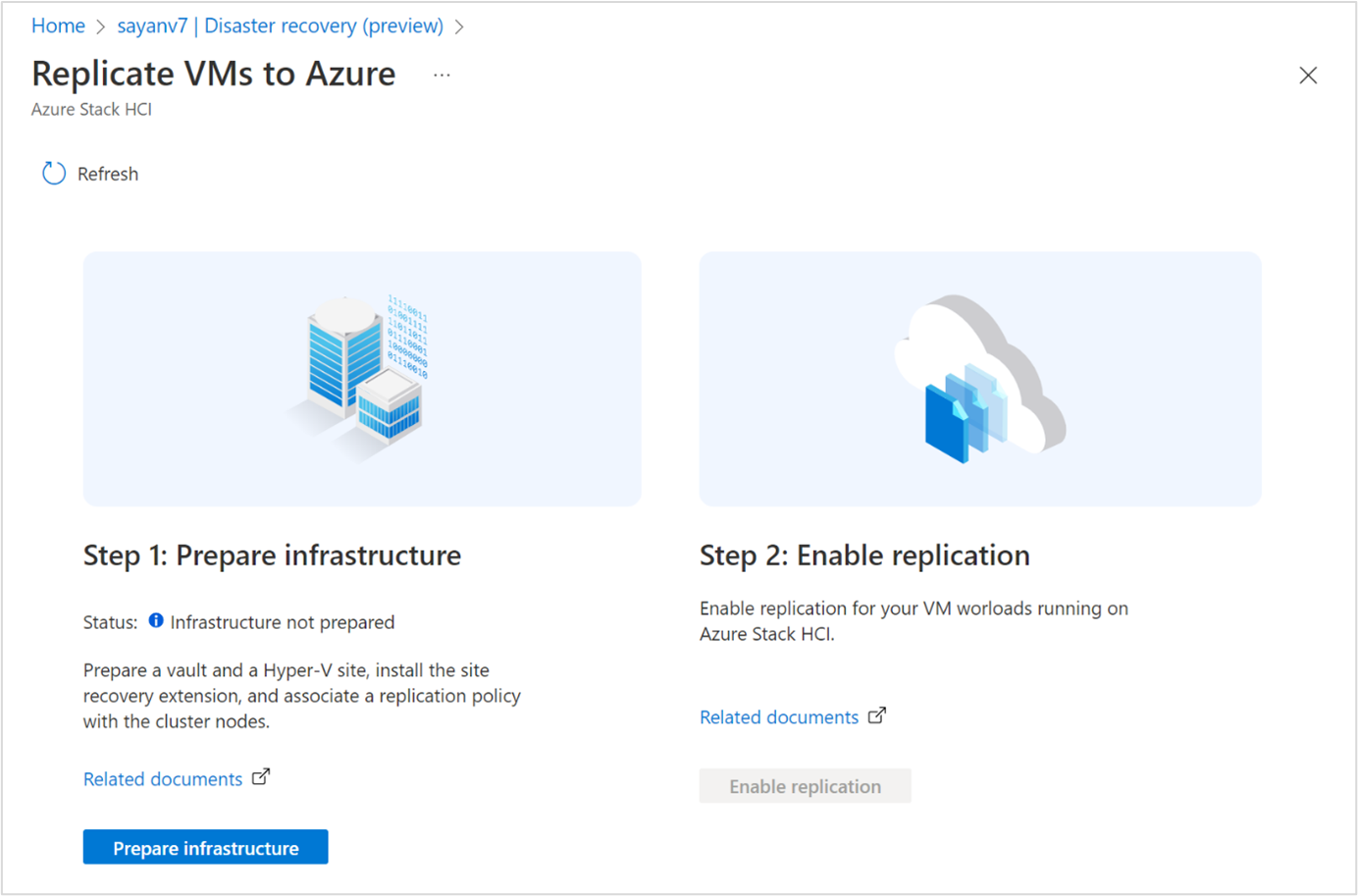

    Capture d’écran de Préparer l’infrastructure dans le portail Azure pour la ressource locale Azure.

  5. Dans Préparer l’infrastructure, sélectionnez un coffre de services de récupération existant ou créez-en un nouveau. Vous utilisez ce coffre pour stocker les informations de configuration des charges de travail des machines virtuelles. Pour plus d’informations, consultez Vue d’ensemble des coffres Recovery Services.

    1. Si vous choisissez de créer un coffre Recovery Services, l’abonnement et les groupes de ressources sont renseignés automatiquement.

    2. Fournissez un nom de coffre et sélectionnez l’emplacement du coffre identique à celui où le système est déployé.

    3. Acceptez les valeurs par défaut pour les autres paramètres.

      Importante

      Vous aurez besoin des autorisations de propriétaire sur le coffre Recovery Services pour attribuer des autorisations à l’identité managée. Vous devrez également disposer d'une autorisation de lecture/écriture sur la ressource Azure Local et ses ressources enfants.

      Sélectionnez Vérifier + créer pour commencer la création du coffre. Pour plus d’informations, consultez Créer et configurer un coffre Recovery Services.

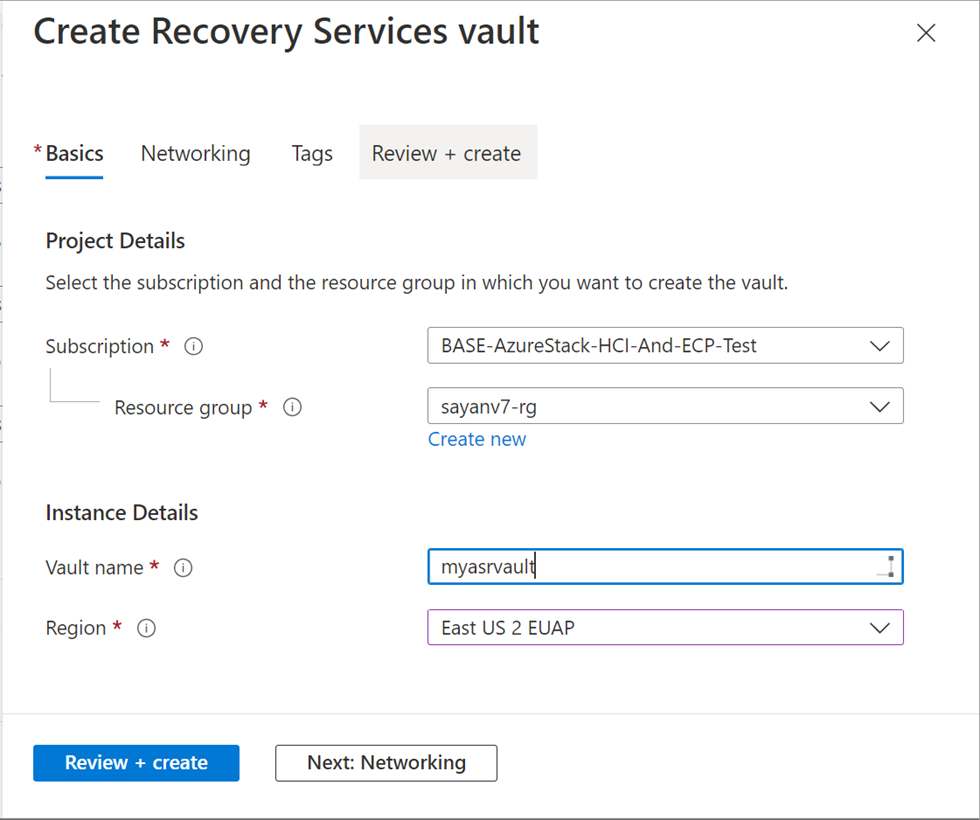

      Capture d’écran de la création d’un coffre Recovery Services dans le portail Azure pour une ressource Azure Local.

  6. Sélectionnez un siteHyper-V existant ou créez un site.

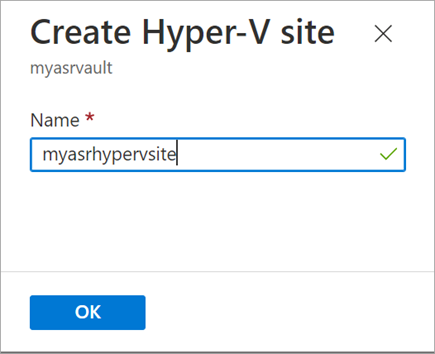

    Capture d’écran de Créer un site Hyper-V dans le portail Azure pour la ressource locale Azure.

  7. Sélectionnez une stratégie de réplication existante ou créez-en une. Cette stratégie est utilisée pour répliquer vos charges de travail de machine virtuelle. Pour plus d’informations, consultez stratégie de réplication. Une fois la stratégie créée, sélectionnez OK.

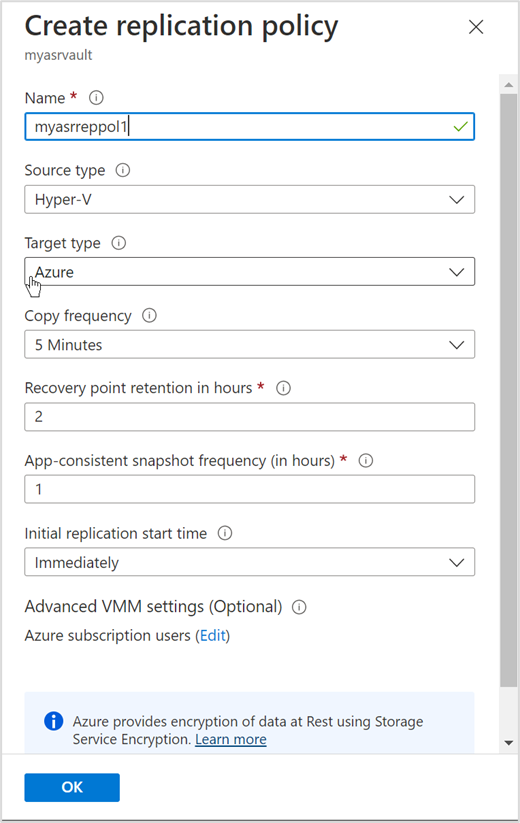

    Capture d’écran de la création d’une stratégie de réplication dans le portail Azure pour la ressource locale Azure.

  8. Sélectionnez Préparer l’infrastructure. Lorsque vous sélectionnez Préparer l’infrastructure, les actions suivantes se produisent :

    1. Un groupe de ressources avec le compte de stockage et le coffre spécifié et la stratégie de réplication sont créés à l’emplacement spécifié.

    2. Un agent Azure Site Recovery est automatiquement téléchargé sur chaque nœud de votre système qui héberge les machines virtuelles.

    3. Managed Identity obtient le fichier de clé d’inscription du coffre auprès du coffre Recovery Services que vous avez créé, puis le fichier de clé est utilisé pour effectuer l’installation de l’agent Azure Site Recovery. Un groupe de ressources avec le compte de stockage et le coffre spécifié et la stratégie de réplication sont créés à l’emplacement spécifié.

    4. La stratégie de réplication est associée au site Hyper-V spécifié et l’hôte système cible est inscrit auprès du service Azure Site Recovery.

      Si vous n’avez pas d’accès de niveau propriétaire au groupe de ressources/abonnement où vous créez le coffre, vous voyez une erreur indiquant que vous n’avez pas l’autorisation d’effectuer l’action.

  9. Selon le nombre de nœuds de votre système, la préparation de l’infrastructure peut prendre plusieurs minutes. Vous pouvez observer la progression en accédant à Notifications (l’icône de cloche en haut à droite de la fenêtre).

Étape 2 : Activer la réplication des machines virtuelles

Une fois la préparation de l’infrastructure terminée, suivez ces étapes pour sélectionner les machines virtuelles à répliquer.

  1. À l’étape 2 : Activer la réplication, sélectionnez Activer la réplication. Vous êtes maintenant dirigé vers le coffre Recovery Services où vous pouvez spécifier les machines virtuelles à répliquer.

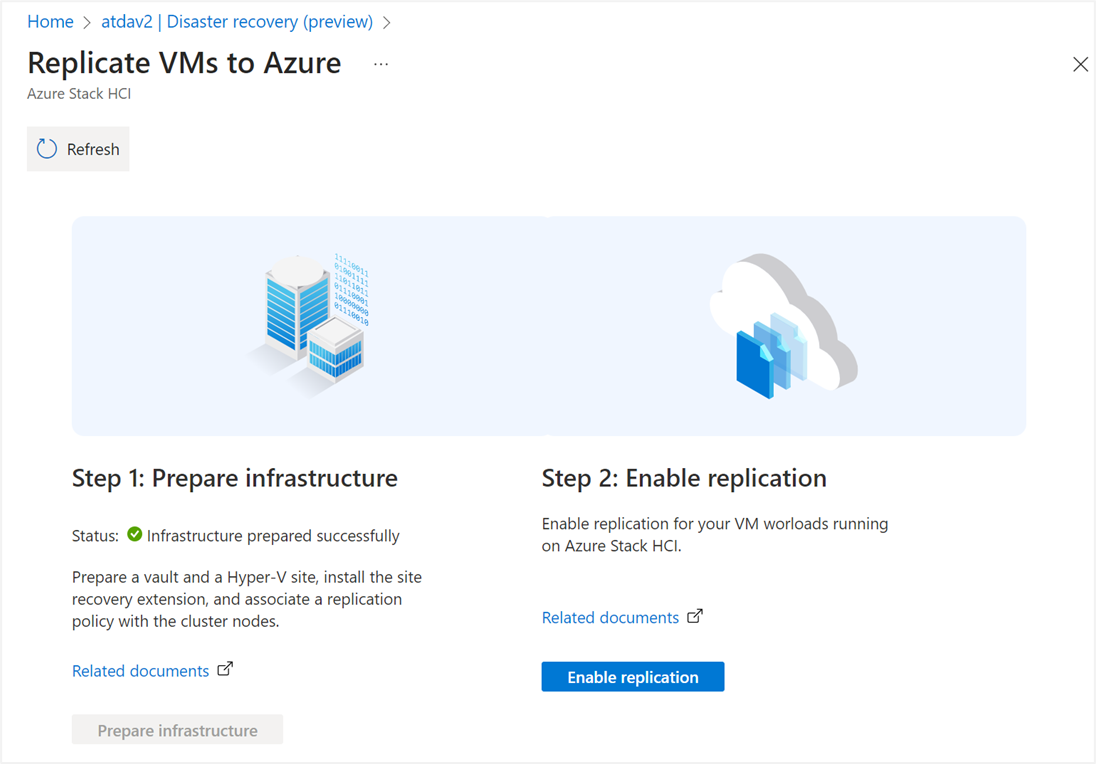

    Capture d’écran de l’activation de la réplication dans le portail Azure pour une ressource locale Azure.

  2. Sélectionnez Répliquer et, dans la liste déroulante, sélectionnez Hyper-V machines sur Azure.

  3. Sous l’onglet Environnement source , spécifiez l’emplacement source de votre site Hyper-V. Dans cette instance, vous avez configuré le site Hyper-V sur votre ressource locale Azure. Sélectionnez Suivant.

  4. Sous l’onglet Environnement cible , procédez comme suit :

    1. Pour l’abonnement, entrez ou sélectionnez l’abonnement.

    2. Pour Groupe de ressources post-basculement, sélectionnez le nom du groupe de ressources vers lequel vous basculez. Quand le basculement se produit, les machines virtuelles dans Azure sont créées dans ce groupe de ressources.

    3. Pour Modèle de déploiement post-basculement, sélectionnez Resource Manager. Le déploiement Azure Resource Manager est utilisé quand le basculement se produit.

    4. Pour le stockage, sélectionnez le type de stockage Azure vers lequel vous répliquez. Nous vous recommandons d’utiliser le disque managé.

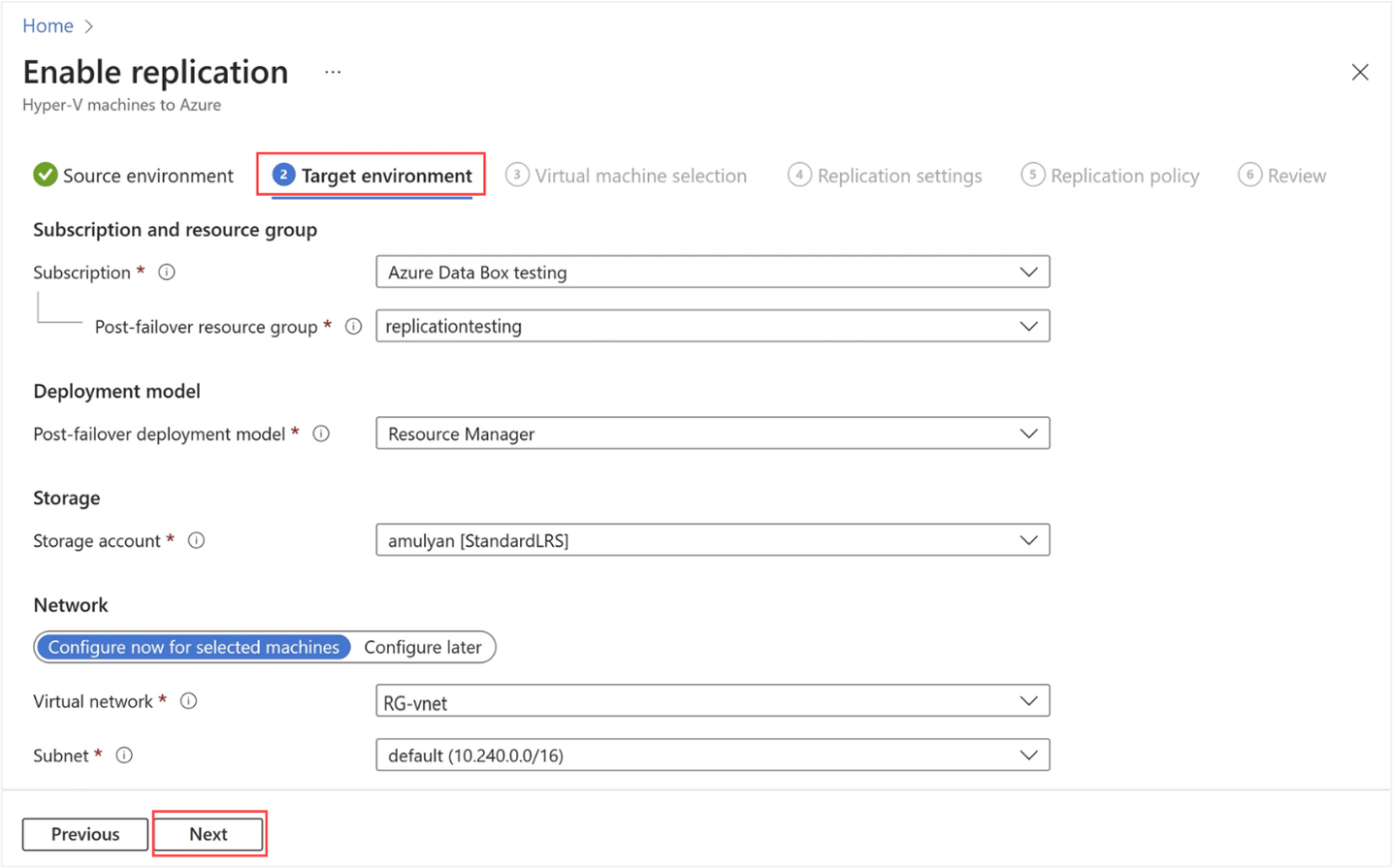

      Capture d’écran de l’onglet Environnement cible dans le portail Azure pour la ressource locale Azure.

    5. Pour la configuration réseau des machines virtuelles que vous avez sélectionnées pour être répliquées dans Azure, fournissez un réseau virtuel et un sous-réseau qui seront associés aux machines virtuelles dans Azure. Pour créer ce réseau, consultez les instructions dans Créer un réseau Azure pour le basculement.

      Vous pouvez aussi choisir d’effectuer la configuration réseau ultérieurement.

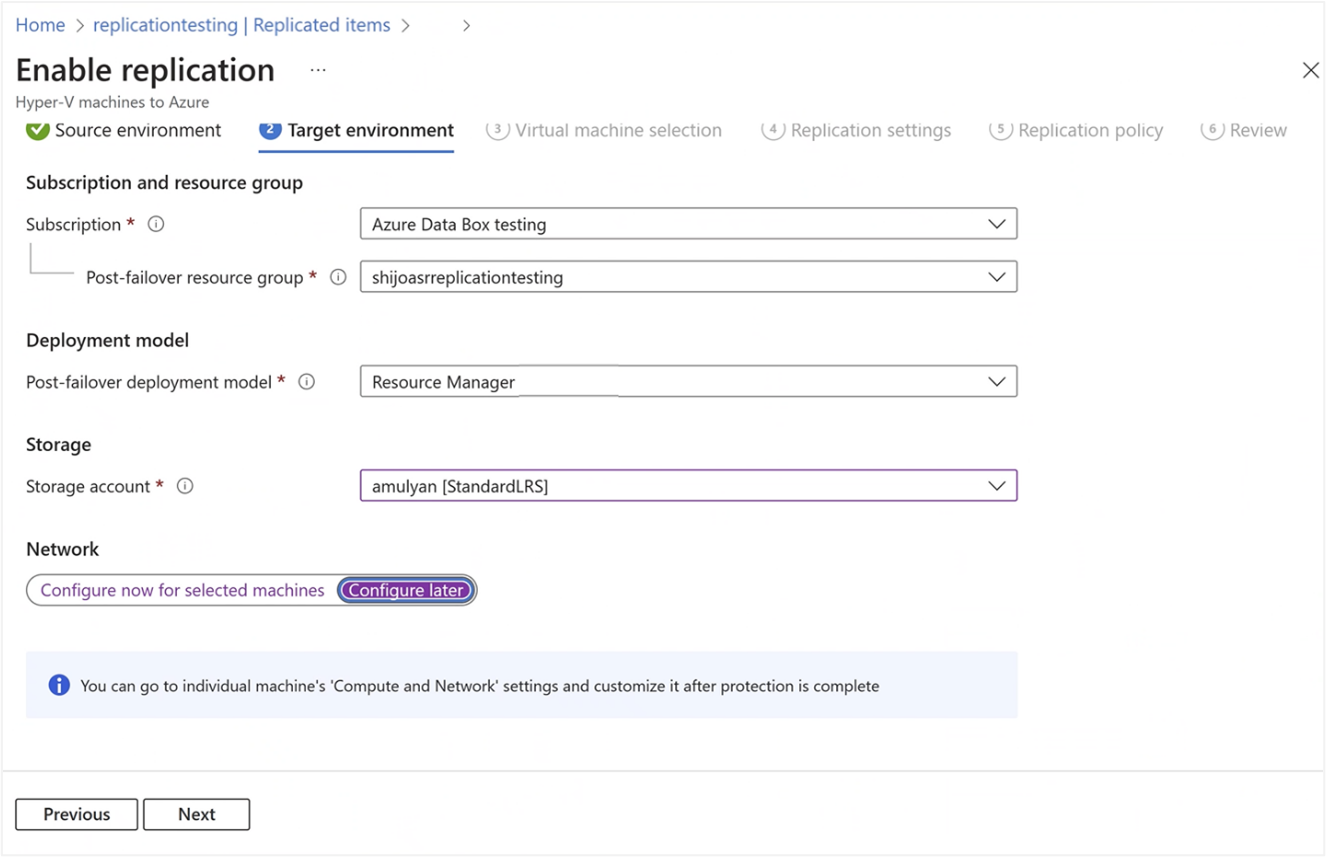

      Capture d’écran de l’onglet Environnement cible avec Configurer ultérieurement sélectionné dans le portail Azure pour la ressource locale Azure.

      Une fois la machine virtuelle répliquée, vous pouvez sélectionner la machine virtuelle répliquée et accéder au paramètre Calcul et réseau et fournir les informations réseau.

  5. Sélectionnez Suivant.

  6. Sous l’onglet Sélection de la machine virtuelle , sélectionnez les machines virtuelles à répliquer, puis sélectionnez Suivant. Veillez à passer en revue les exigences de capacité pour protéger la machine virtuelle.

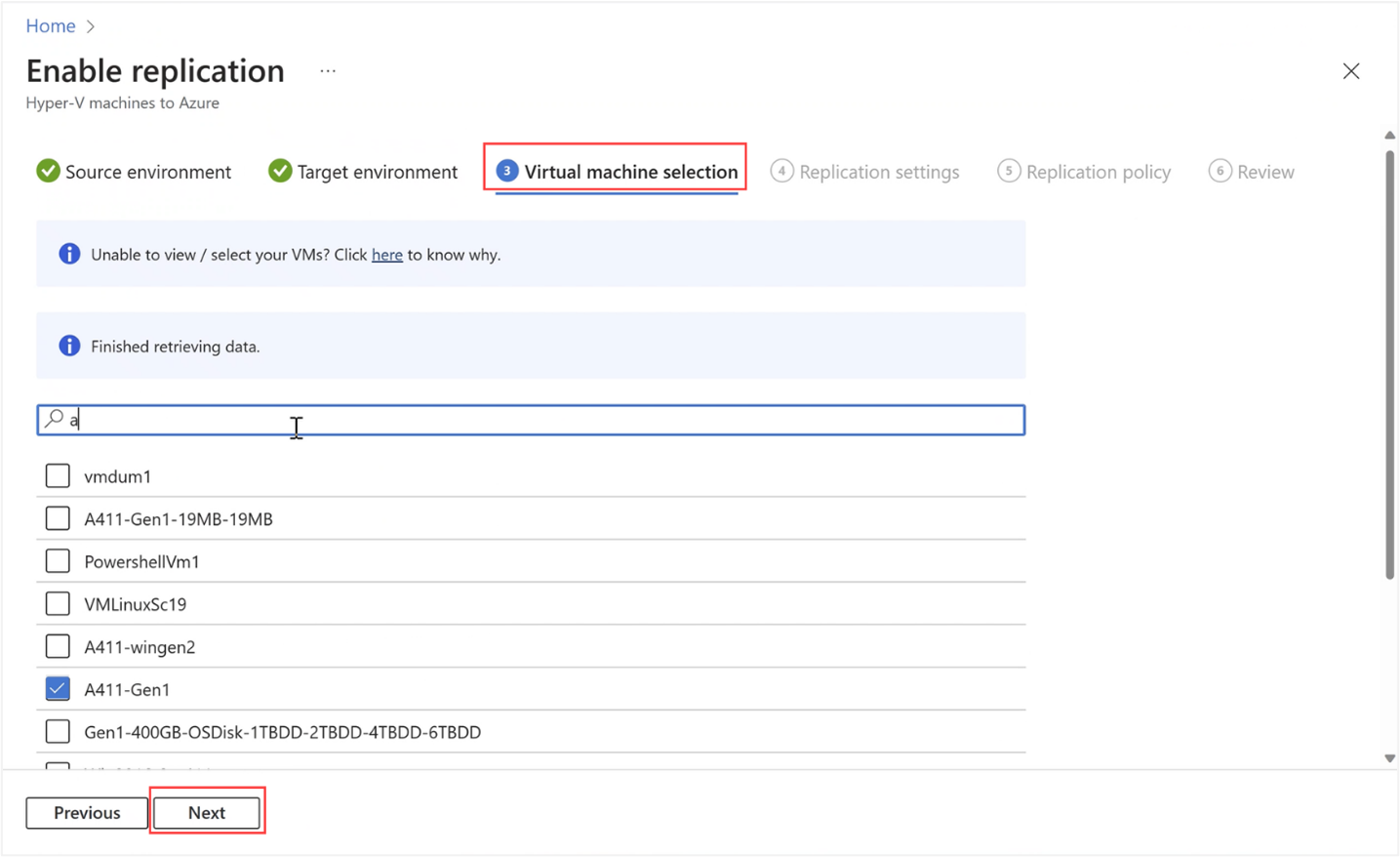

    Capture d’écran de l’onglet sélection virtuelle dans le portail Azure pour la ressource locale Azure.

  7. Sous l’onglet Paramètres de réplication , sélectionnez le type de système d’exploitation, le disque du système d’exploitation et les disques de données de la machine virtuelle que vous envisagez de répliquer sur Azure, puis sélectionnez Suivant.

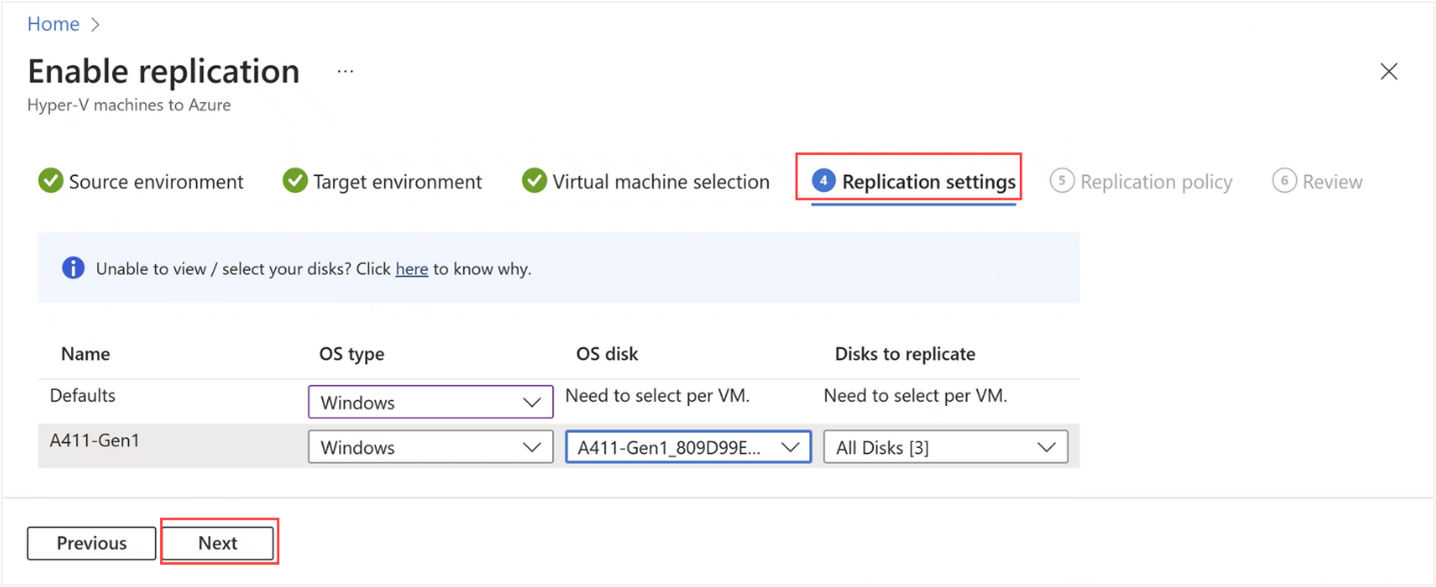

    Capture d’écran de l’onglet Paramètres de réplication dans le portail Azure pour la ressource locale Azure.

  8. Sous l’onglet Stratégie de réplication, vérifiez que la stratégie de réplication correcte est sélectionnée. La stratégie sélectionnée doit être la même stratégie de réplication que celle que vous avez créée lors de la préparation de l’infrastructure. Sélectionnez Suivant.

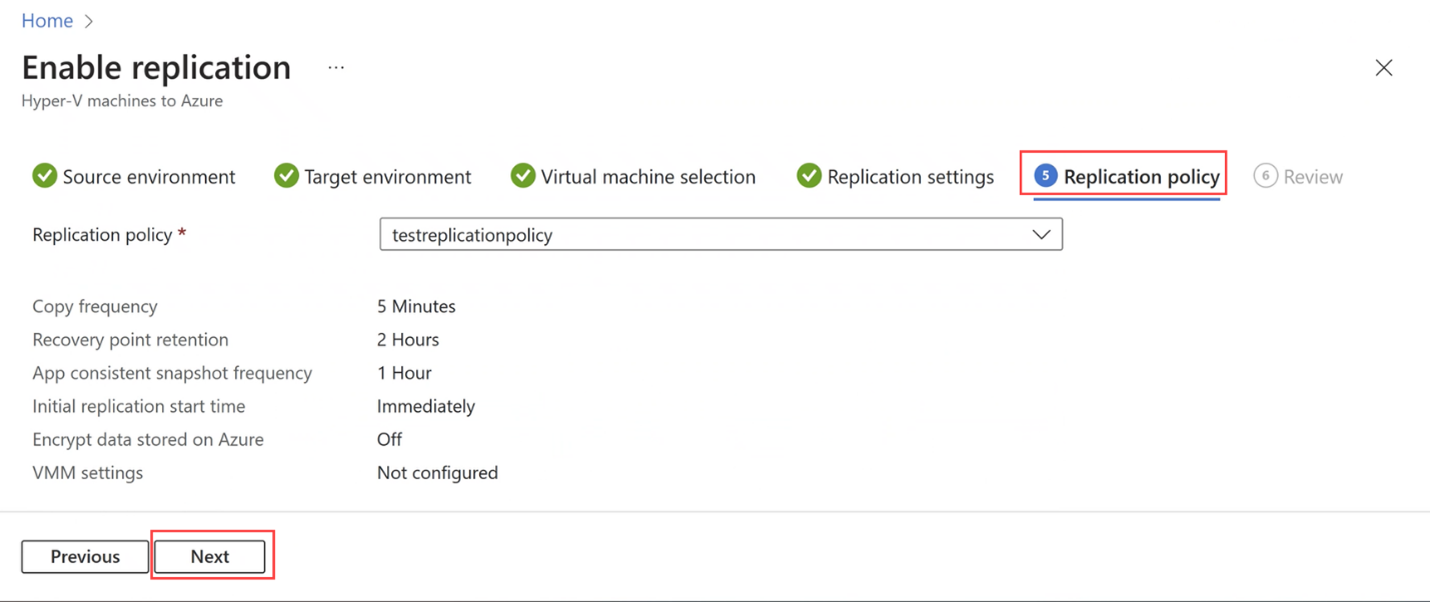

    Capture d’écran de l’onglet Stratégie de réplication dans le portail Azure pour la ressource locale Azure.

  9. Sous l’onglet Révision , passez en revue vos sélections, puis sélectionnez Activer la réplication.

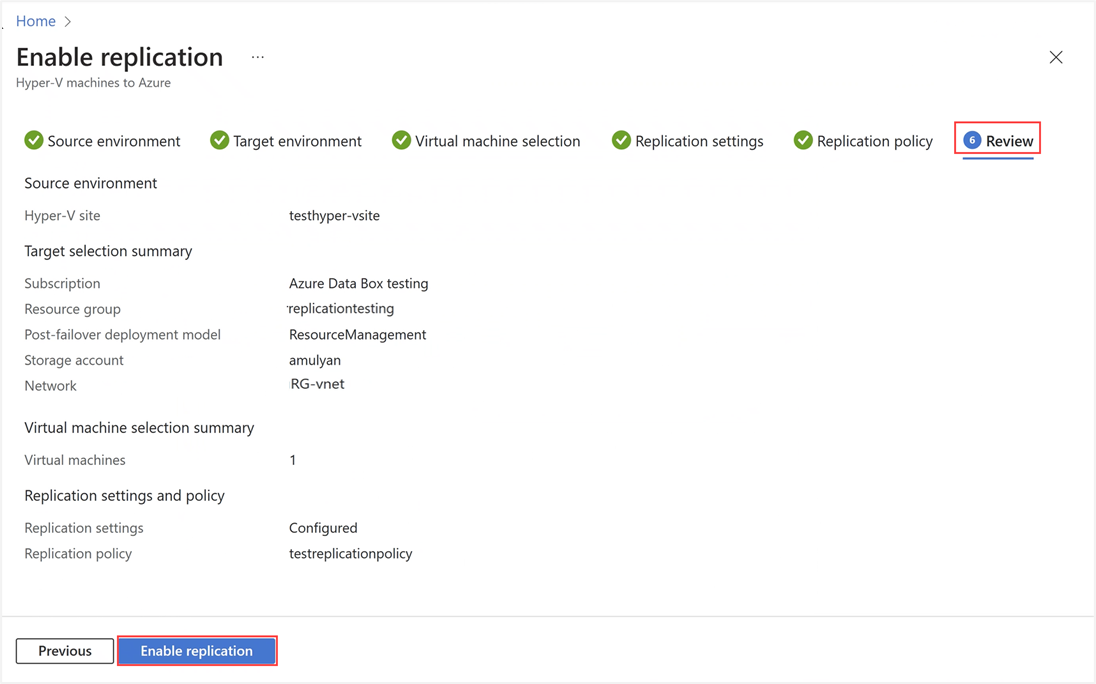

    Capture d’écran de l’onglet Révision dans le portail Azure pour la ressource locale Azure.

  10. Une notification indiquant que le travail de réplication est en cours s’affiche. Accédez à Éléments protégés > Éléments de réplication pour afficher l’état de l’intégrité de la réplication et l’état du travail de réplication.

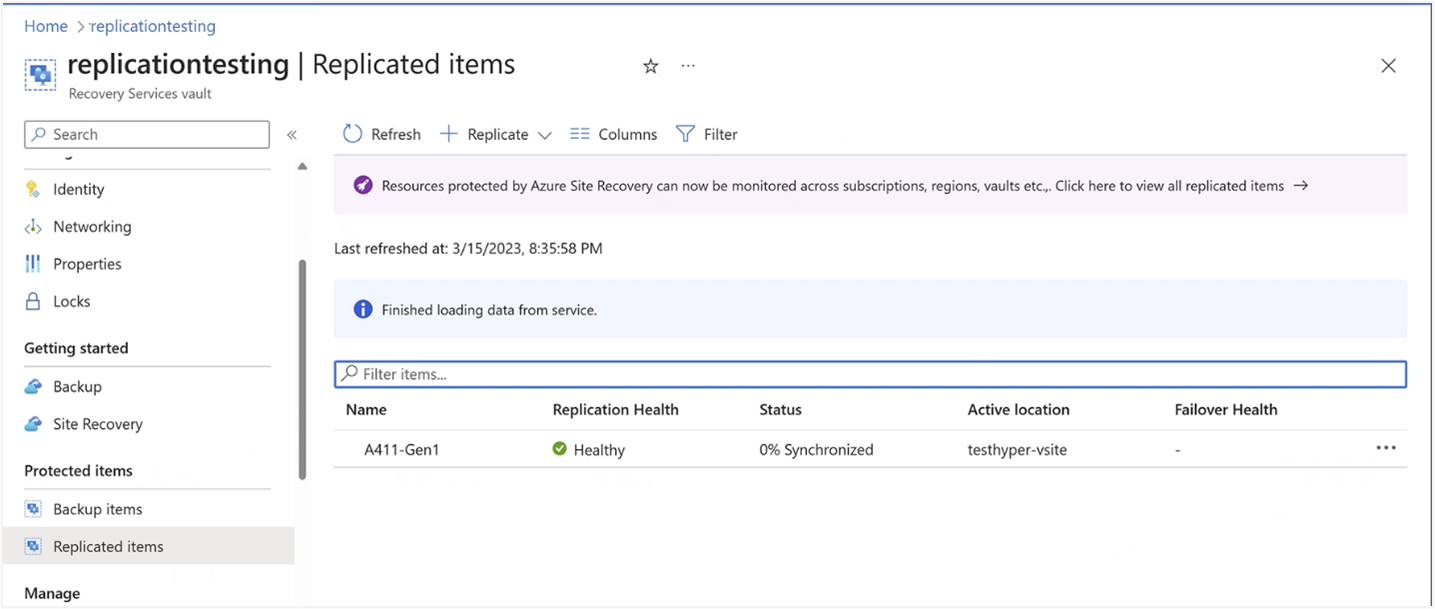

    Capture d’écran des éléments répliqués dans le portail Azure pour la ressource locale Azure.

  11. Pour superviser la réplication des machines virtuelles, effectuez les étapes suivantes.

    1. Pour afficher l’intégrité de la réplication et l’état, sélectionnez la machine virtuelle et accédez à l’aperçu. Vous pouvez voir le pourcentage d’achèvement du travail de réplication.

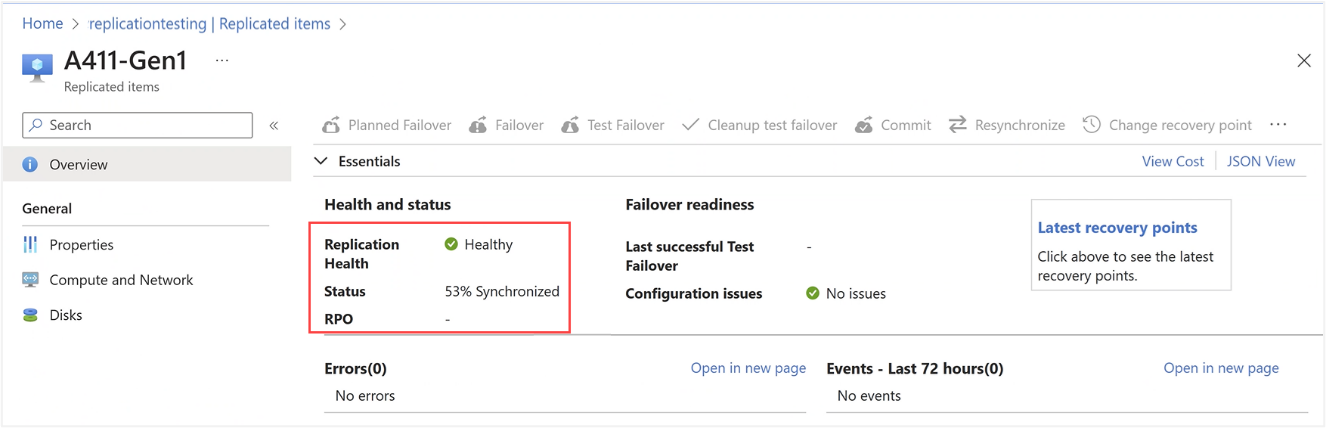

      Capture d’écran de la vue d’ensemble d’un élément répliqué dans le portail Azure pour la ressource locale Azure.

    2. Pour afficher un état de travail plus précis et l’ID de travail, sélectionnez la machine virtuelle et accédez aux propriétés de la machine virtuelle répliquée.

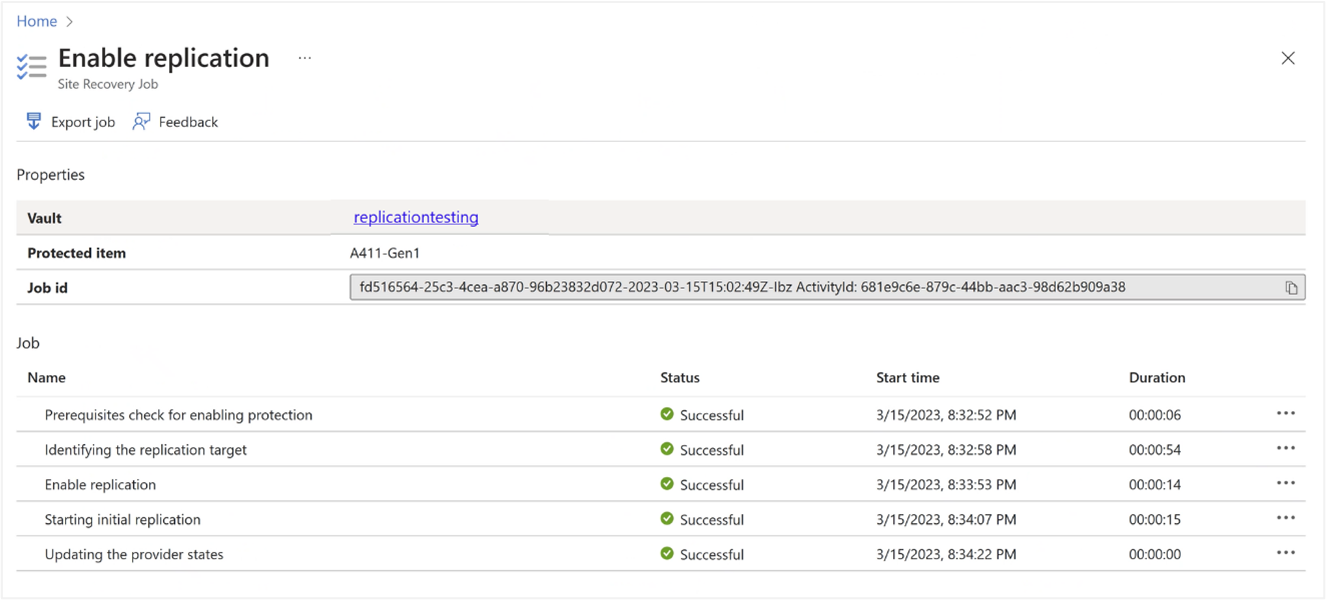

      Capture d’écran des propriétés d’un élément répliqué dans le portail Azure pour la ressource locale Azure.

    3. Pour afficher les informations sur le disque, accédez aux disques. Une fois la réplication terminée, le disque du système d’exploitation et le disque de données doivent s’afficher comme protégés.

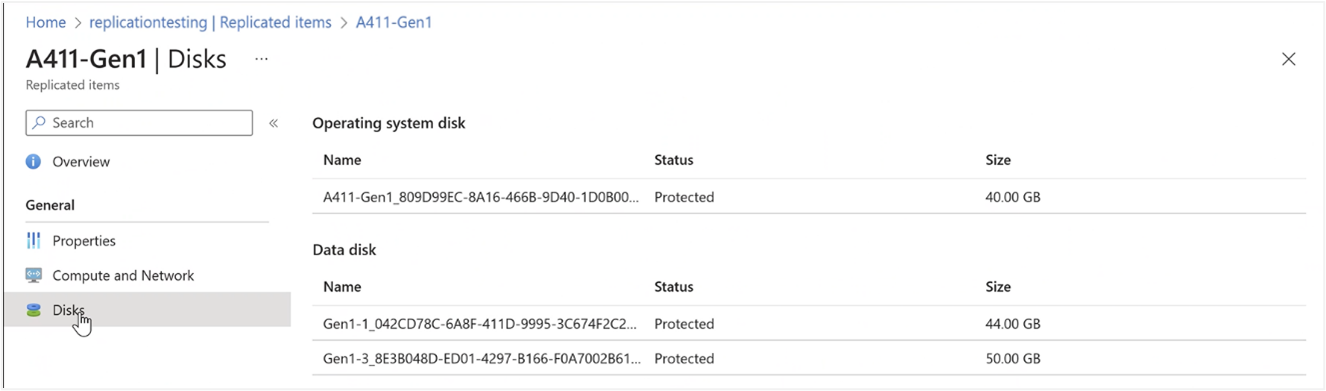

      Capture d’écran des disques d’une machine virtuelle répliquée sélectionnée dans le portail Azure pour la ressource locale Azure.

L’étape suivante consiste à configurer un test de basculement.

Étape 3 : Configurer et exécuter un test de basculement de processus sur le portail Azure

Une fois la réplication terminée, les machines virtuelles sont protégées. Nous vous recommandons de configurer les paramètres de basculement et d’exécuter un test de basculement quand vous configurez Azure Site Recovery.

Pour préparer le basculement vers une machine virtuelle Azure, procédez comme suit :

  1. Si vous n’avez pas spécifié la configuration réseau pour la machine virtuelle répliquée, vous pouvez effectuer cette configuration maintenant.

    1. Tout d’abord, assurez-vous qu’un réseau Azure est configuré pour tester le basculement conformément aux instructions fournies dans Créer un réseau pour le test de basculement.
    2. Sélectionnez la machine virtuelle et accédez aux paramètres calcul et réseau , puis spécifiez le réseau virtuel et le sous-réseau. La machine virtuelle basculée dans Azure s’attache à ce réseau virtuel et à ce sous-réseau.
  2. Une fois la réplication terminée et la machine virtuelle protégée comme indiqué dans l’état, vous pouvez démarrer le test de basculement.

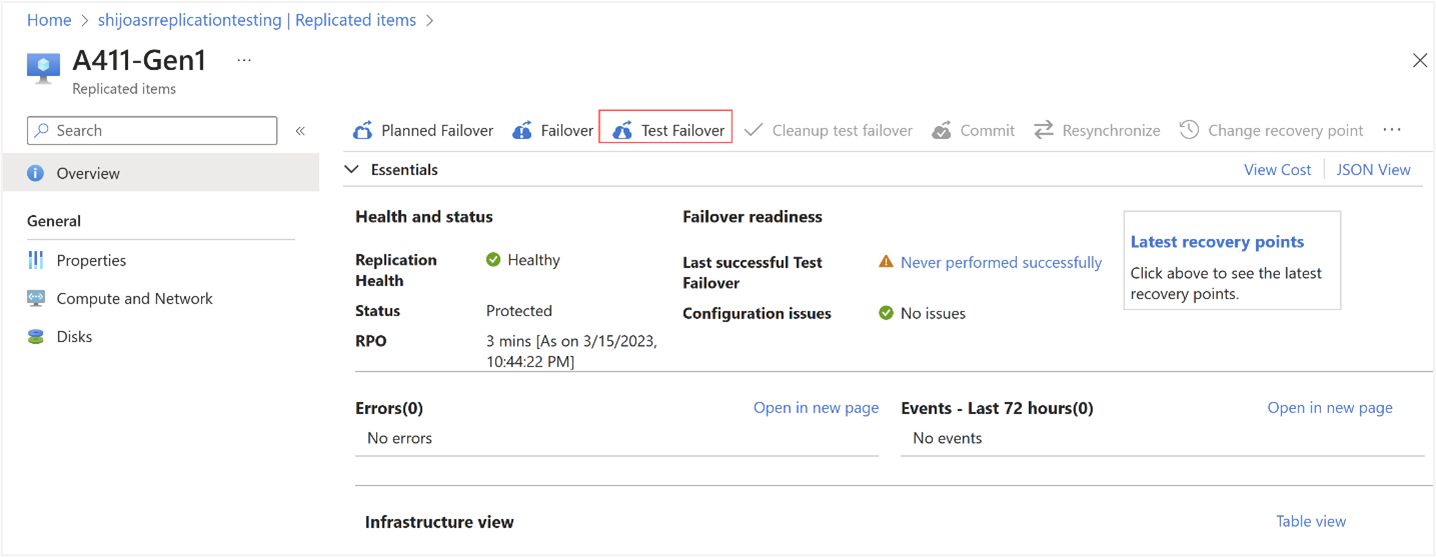

    Capture d’écran du test de basculement pour une machine virtuelle répliquée sélectionnée dans le portail Azure pour une ressource Azure Local.

  3. Pour exécuter un test de basculement, consultez les instructions détaillées dans Exécuter un exercice de récupération d’urgence vers Azure.

Étape 4 : créer des plans de récupération

Plan de récupération est une fonctionnalité d’Azure Site Recovery qui vous permet de basculer et de récupérer une application entière comprenant une collection de machines virtuelles. Bien qu’il soit possible de récupérer individuellement des machines virtuelles protégées, en ajoutant les machines virtuelles constituées par une application à un plan de récupération, vous pouvez faire passer l'application entière à travers le plan de récupération.

Vous pouvez également utiliser la fonctionnalité de test de basculement d’un plan de récupération pour tester la récupération de l’application. Le plan de récupération vous permet de regrouper les machines virtuelles, d’établir l’ordre dans lequel elles doivent être rétablies lors d’un basculement et d’automatiser d’autres étapes à effectuer dans le cadre du processus de récupération. Une fois que vous avez protégé vos machines virtuelles, vous pouvez accéder au coffre Azure Site Recovery dans le portail Azure et créer des plans de récupération pour celles-ci. En savoir plus sur les plans de récupération.

Étape 5 : Basculer vers Azure

Pour basculer vers Azure, vous pouvez suivre les instructions de Basculer des machines virtuelles Hyper-V vers Azure.

Étape 6 : Restauration automatique à partir d'Azure

Pour effectuer une restauration automatique depuis Azure, suivez les instructions de Effectuer une restauration automatique depuis Azure.

Mises en garde

Tenez compte des informations suivantes avant d’utiliser Azure Site Recovery pour protéger vos charges de travail de machines virtuelles locales en répliquant ces machines virtuelles sur Azure.

  • Les extensions installées par Arc ne sont pas visibles sur les machines virtuelles Azure. Le serveur avec Arc affiche toujours les extensions installées, mais vous ne pouvez pas gérer ces extensions (par exemple, installer, mettre à niveau ou désinstaller) pendant que la machine est dans Azure.
  • Les stratégies Guest Configuration ne s’exécutent pas pendant que la machine est dans Azure. Par conséquent, toutes les stratégies qui auditent la sécurité/la configuration du système d’exploitation ne s’exécutent pas tant que la machine n’est pas migrée localement.
  • Les données de journal (y compris les informations de Sentinel, de Defender et d’Azure Monitor) seront associées à la machine virtuelle Azure pendant qu’elle se trouve dans Azure. Les données historiques sont associées au serveur avec Arc. S'il est migré de retour sur site, il commence à être à nouveau associé au serveur Arc-enabled. Vous pouvez néanmoins toujours trouver tous les journaux en effectuant une recherche par nom d’ordinateur et non pas par ID de ressource, mais il est important de noter que les expériences utilisateur du portail recherchent les données par ID de ressource, ce qui fait que vous voyez seulement un sous-ensemble sur chaque ressource.
  • Nous vous recommandons vivement de ne pas installer l’agent invité de machine virtuelle Azure pour éviter les conflits avec Arc s’il existe un risque que la machine soit migrée localement. Si vous devez installer l’agent invité, vérifiez que la gestion des extensions est désactivée sur la machine virtuelle. Si vous essayez d’installer/gérer des extensions en utilisant l’agent invité de machine virtuelle Azure alors que des extensions sont déjà installées par Arc sur la même machine (ou inversement), vous rencontrez toutes sortes de problèmes, car nos agents ne reconnaissent pas les installations d’extension précédentes et rencontrent des problèmes de rapprochement des états.

Problèmes connus

Voici une liste des problèmes connus et des solutions de contournement associées dans cette version :

# Problème Solution de contournement/Commentaires
1. Lorsque vous inscrivez Azure Site Recovery auprès d’un système, une machine ne parvient pas à installer Azure Site Recovery ou à s’inscrire au service Azure Site Recovery. Dans ce cas, vos machines virtuelles peuvent ne pas être protégées. Vérifiez que toutes les machines du système sont inscrites dans le portail Azure en accédant au Coffre Recovery Services>Travaux>Travaux Site Recovery.
2. L’installation de l’agent Azure Site Recovery échoue. Aucun détail d’erreur n’est affiché au niveau du système ou de l’ordinateur dans le portail local Azure. Quand l’installation de l’agent Azure Site Recovery échoue, c’est pour une des raisons suivantes :

- L’installation échoue, car Hyper-V n’est pas configuré sur l’hôte.

- L’hôte Hyper-V est déjà associé à un site Hyper-V et vous essayez d’installer l’extension avec un autre site Hyper-V.
3. L’installation de l’agent Azure Site Recovery échoue. Le message d’erreur « L’installation du fournisseur de récupération de site Microsoft Azure a échoué avec le code de sortie - 1. » apparaît dans le portail avec l’installation échouée. L’installation échoue lorsque le contrôle d’application est appliqué.

- La définition du mode de stratégie Contrôle d’application en mode Audit permet à l’installation de se terminer. Toutefois, cela n’est pas recommandé pour les environnements de production. Pour définir le mode de stratégie sur Audit, suivez les instructions de La gestion du contrôle d’application pour Azure Local.
4. La reprise d'une machine virtuelle locale Azure vers un cluster alternatif échoue. La reprise après défaillance d'une machine virtuelle locale Azure vers un cluster alternatif n'est pas prise en charge.
