Utilisation de services externes à partir du service de gestion des API Azure

Article
05/12/2023

S’APPLIQUE À : Tous les niveaux de Gestion des API

Les stratégies disponibles dans le service Gestion des API Azure permettent d’exécuter un large éventail de tâches utiles reposant strictement sur la requête entrante, la réponse sortante et les informations de configuration de base. En revanche, la possibilité d’interagir avec des services externes à partir des stratégies de gestion des API ouvre bien davantage d’opportunités.

Précédemment, nous avons vu comment interagir avec le service de hub d’événements Azure pour la journalisation, la surveillance et l’analyse. Cet article décrit les stratégies qui vous permettent d’interagir avec n’importe quel service HTTP externe. Vous pouvez utiliser ces stratégies pour déclencher des événements à distance ou pour récupérer des informations servant à manipuler la requête d’origine et la réponse d’une certaine façon.

Send-One-Way-Request (Envoyer une requête à sens unique)

L’interaction externe la plus simple est peut-être le style « fire and forget » d’une demande qui permet à un service externe d’être notifié d’un type d’événement important. La stratégie de flux de contrôle choose vous permet de détecter tout type de condition qui vous intéresse. Si la condition est remplie, vous pouvez exécuter une requête HTTP externe en utilisant la stratégie send-one-way-request. Il peut s’agir d’une requête destinée à un système de messagerie comme Hipchat ou Slack, ou encore à une API de messagerie telle que SendGrid ou MailChimp, ou à quelque chose comme PagerDuty pour les incidents de support critiques. Tous ces systèmes de messagerie comportent des API HTTP simples qui peuvent être facilement appelées.

Alerte avec Slack

L’exemple suivant montre comment envoyer un message à une salle de conversation Slack si le code d’état de la réponse HTTP est supérieur ou égal à 500. Une erreur incluse dans la plage 500 indique un problème avec l’API principale que le client de l’API ne peut pas résoudre lui-même. Elle nécessite généralement une intervention de la part du service Gestion des API.

<choose>
  <when condition="@(context.Response.StatusCode >= 500)">
    <send-one-way-request mode="new">
      <set-url>https://hooks.slack.com/services/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</set-url>
      <set-method>POST</set-method>
      <set-body>@{
        return new JObject(
          new JProperty("username","APIM Alert"),
          new JProperty("icon_emoji", ":ghost:"),
          new JProperty("text", String.Format("{0} {1}\nHost: {2}\n{3} {4}\n User: {5}",
            context.Request.Method,
            context.Request.Url.Path + context.Request.Url.QueryString,
            context.Request.Url.Host,
            context.Response.StatusCode,
            context.Response.StatusReason,
            context.User.Email
          ))
        ).ToString();
      }</set-body>
    </send-one-way-request>
  </when>
</choose>

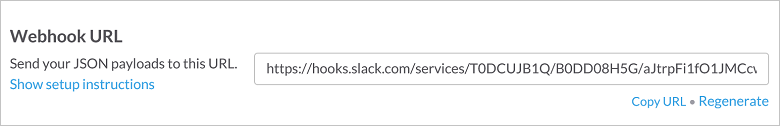

Slack inclut la notion de Webhook entrant. Quand vous configurez un Webhook entrant, Slack génère une URL spéciale qui vous permet d’exécuter une requête POST simple et de transmettre un message dans le canal Slack. Le corps JSON que vous créez repose sur un format défini par Slack.

Webhook Slack

Le style « fire and forget » est-il suffisant ?

L’utilisation d’un style « fire and forget » de requête implique certains compromis. Si, pour une raison ou une autre, la requête échoue, alors l’échec n’est pas signalé. Dans ce cas particulier, la complexité d’avoir un système de signalement des échecs secondaire et le coût des performances supplémentaires liées à l’attente de la réponse ne sont pas justifiés. Pour les scénarios où il est indispensable de vérifier la réponse, la stratégie send-request constitue une meilleure option.

send-request

La stratégie send-request permet d’utiliser un service externe pour exécuter des fonctions de traitement complexes et retourner des données au service Gestion des API qui peuvent être utilisées pour d’autres traitements de stratégie.

Autorisation des jetons de référence

Une fonction majeure de la gestion des API consiste à protéger les ressources principales. Si le serveur d’autorisation utilisé par votre API crée des jetons JWT dans le cadre de son flux OAuth2, comme le fait Microsoft Entra ID, vous pouvez utiliser la stratégie validate-jwt ou validate-azure-ad-token pour vérifier la validité du jeton. Certains serveurs d’autorisation créent des jetons de référence dont la vérification nécessite le rappel du serveur d’autorisation.

Introspection normalisée

Par le passé, il n’existait aucun moyen normalisé de vérifier un jeton de référence auprès d’un serveur d’autorisation. Néanmoins, une norme récemment proposée, RFC 7662 , qui définit comment un serveur de ressources peut vérifier la validité d’un jeton, a été publiée par l’IETF.

Extraction du jeton

La première étape consiste à extraire le jeton de l’en-tête d’autorisation. Conformément à la norme RFC 6750, la valeur d’en-tête doit prendre la forme du modèle d’autorisation Bearer, suivi d’un seul espace et du jeton d’autorisation. Malheureusement, il existe des cas où le modèle d’autorisation est omis. Pour en tenir compte lors de l’analyse, le service Gestion des API fractionne la valeur d’en-tête sur un espace et sélectionne la dernière chaîne dans le tableau de chaînes renvoyé. Une solution de contournement est ainsi trouvée pour les en-têtes d’autorisation mal formés.

<set-variable name="token" value="@(context.Request.Headers.GetValueOrDefault("Authorization","scheme param").Split(' ').Last())" />

Requête de validation

Une fois que le service Gestion des API dispose du jeton d’autorisation, il peut exécuter la requête de validation du jeton. La norme RFC 7662 appelle ce processus « introspection » et vous oblige à adresser une requête POST de formulaire HTML à la ressource d’introspection. Le formulaire HTML doit contenir au moins une paire clé/valeur avec la clé token. Cette requête adressée au serveur d’autorisation doit également être authentifiée pour empêcher tout client malveillant d’obtenir des jetons valides.

<send-request mode="new" response-variable-name="tokenstate" timeout="20" ignore-error="true">
  <set-url>https://microsoft-apiappec990ad4c76641c6aea22f566efc5a4e.azurewebsites.net/introspection</set-url>
  <set-method>POST</set-method>
  <set-header name="Authorization" exists-action="override">
    <value>basic dXNlcm5hbWU6cGFzc3dvcmQ=</value>
  </set-header>
  <set-header name="Content-Type" exists-action="override">
    <value>application/x-www-form-urlencoded</value>
  </set-header>
  <set-body>@($"token={(string)context.Variables["token"]}")</set-body>
</send-request>

Vérification de la réponse

L’attribut response-variable-name est utilisé pour accéder à la réponse retournée. Le nom défini dans cette propriété peut être utilisé comme clé dans le dictionnaire context.Variables pour accéder à l’objet IResponse.

Vous pouvez récupérer le corps à partir de l’objet de réponse, et la norme RFC 7622 indique au service Gestion des API que la réponse doit être un objet JSON et contenir au moins une propriété appelée active correspondant à une valeur booléenne. Quand active a la valeur true, alors le jeton est considéré comme valide.

Sinon, si le serveur d’autorisation n’inclut pas le champ « active » pour indiquer si le jeton est valide, utilisez un outil tel que Postman pour déterminer quelles propriétés sont définies dans un jeton valide. Par exemple, si une réponse de jeton valide contient une propriété appelée « expires_in », vérifiez si ce nom de propriété existe dans la réponse du serveur d’autorisation de cette façon :

<when condition="@(((IResponse)context.Variables["tokenstate"]).Body.As<JObject>().Property("expires_in") == null)">

Signalement d’un échec

Vous pouvez utiliser une stratégie <choose> pour détecter si le jeton n’est pas valide et, le cas échéant, renvoyer une réponse 401.

<choose>
  <when condition="@((bool)((IResponse)context.Variables["tokenstate"]).Body.As<JObject>()["active"] == false)">
    <return-response response-variable-name="existing response variable">
      <set-status code="401" reason="Unauthorized" />
      <set-header name="WWW-Authenticate" exists-action="override">
        <value>Bearer error="invalid_token"</value>
      </set-header>
    </return-response>
  </when>
</choose>

Conformément à la norme RFC 6750 qui décrit le mode d’utilisation des jetons bearer, le service Gestion des API renvoie également un en-tête WWW-Authenticate avec la réponse 401. L’élément WWW-Authenticate a pour but d’informer un client sur la manière de créer une requête dûment autorisée. En raison de la grande variété d’approches possibles avec l’infrastructure OAuth2, il est difficile de communiquer toutes les informations nécessaires. Heureusement, tous les efforts sont déployés pour aider les clients à découvrir comment autoriser correctement les requêtes adressées à un serveur de ressources.

Solution finale

À la fin, vous obtenez la stratégie suivante :

<inbound>
  <!-- Extract Token from Authorization header parameter -->
  <set-variable name="token" value="@(context.Request.Headers.GetValueOrDefault("Authorization","scheme param").Split(' ').Last())" />

  <!-- Send request to Token Server to validate token (see RFC 7662) -->
  <send-request mode="new" response-variable-name="tokenstate" timeout="20" ignore-error="true">
    <set-url>https://microsoft-apiappec990ad4c76641c6aea22f566efc5a4e.azurewebsites.net/introspection</set-url>
    <set-method>POST</set-method>
    <set-header name="Authorization" exists-action="override">
      <value>basic dXNlcm5hbWU6cGFzc3dvcmQ=</value>
    </set-header>
    <set-header name="Content-Type" exists-action="override">
      <value>application/x-www-form-urlencoded</value>
    </set-header>
    <set-body>@($"token={(string)context.Variables["token"]}")</set-body>
  </send-request>

  <choose>
    <!-- Check active property in response -->
    <when condition="@((bool)((IResponse)context.Variables["tokenstate"]).Body.As<JObject>()["active"] == false)">
      <!-- Return 401 Unauthorized with http-problem payload -->
      <return-response response-variable-name="existing response variable">
        <set-status code="401" reason="Unauthorized" />
        <set-header name="WWW-Authenticate" exists-action="override">
          <value>Bearer error="invalid_token"</value>
        </set-header>
      </return-response>
    </when>
  </choose>
  <base />
</inbound>

Il ne s’agit que d’un des nombreux exemples d’utilisation de la stratégie send-request pour intégrer des services externes utiles dans le processus des requêtes et réponses transitant par le service de gestion des API.

Rédaction de réponse

La stratégie send-request peut être utilisée pour améliorer une requête principale adressée à un système principal, comme vous l’avez vu dans l’exemple précédent, ou elle peut remplacer totalement l’appel du serveur principal. Cette technique vous permet de créer facilement des ressources composites qui sont agrégées à partir de plusieurs systèmes distincts.

Génération d’un tableau de bord

Vous avez parfois besoin d’exposer des informations qui existent dans plusieurs systèmes principaux, par exemple, pour piloter un tableau de bord. Les indicateurs de performance clés proviennent de tous les services principaux différents, mais vous préférez ne pas y fournir d’accès direct et il serait intéressant que toutes les informations puissent être récupérées dans une seule requête. Certaines informations principales ont peut-être besoin d’être coupées en rondelles ou en tranches, voire d’être assainies dans un premier temps. La possibilité de mettre en cache cette ressource composite s’avère utile pour réduire la charge principale puisque vous savez que les utilisateurs ont l’habitude de marteler la touche F5 pour voir si leurs mesures peu performantes peuvent changer.

Simulation de la ressource

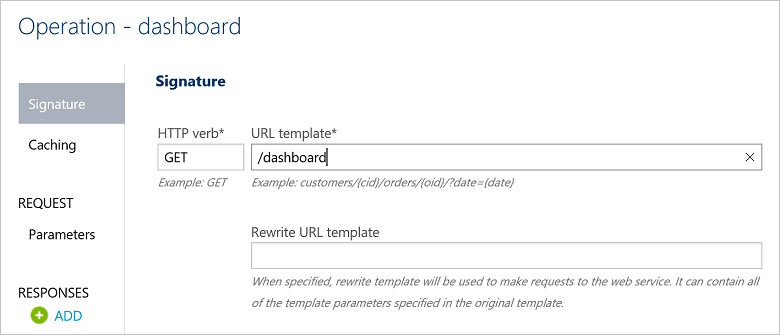

La première étape pour générer la ressource de tableau de bord consiste à configurer une nouvelle opération dans le portail Azure. Il s’agit d’une opération d’espace réservé utilisée pour configurer une stratégie de rédaction afin de générer la ressource dynamique.

Opération de tableau de bord

Construction des requêtes

Une fois l’opération créée, vous pouvez configurer une stratégie spécifiquement pour cette opération.

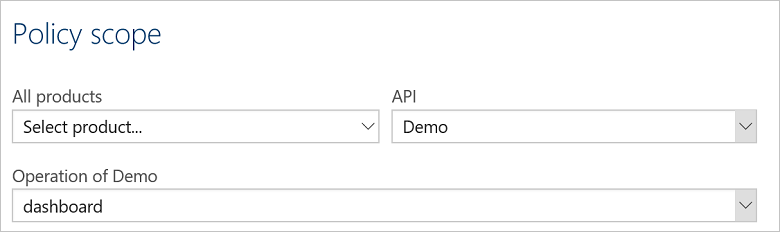

Capture d’écran montrant l’écran Étendue de la stratégie.

La première étape consiste à extraire les paramètres de requête à partir de la requête entrante, de façon à pouvoir les transférer vers le serveur principal. Dans cet exemple, le tableau de bord affiche des informations reposant sur une période donnée et comporte donc des paramètres fromDate et toDate. Vous pouvez utiliser la stratégie set-variable pour extraire les informations de l’URL de la requête.

<set-variable name="fromDate" value="@(context.Request.Url.Query["fromDate"].Last())">
<set-variable name="toDate" value="@(context.Request.Url.Query["toDate"].Last())">

Une fois que vous disposez de ces informations, vous pouvez adresser des requêtes à tous les systèmes principaux. Chaque requête construit une nouvelle URL avec les informations de paramètre, puis appelle son serveur respectif et enregistre la réponse dans une variable de contexte.

<send-request mode="new" response-variable-name="revenuedata" timeout="20" ignore-error="true">
  <set-url>@($"https://accounting.acme.com/salesdata?from={(string)context.Variables["fromDate"]}&to={(string)context.Variables["fromDate"]}")</set-url>
  <set-method>GET</set-method>
</send-request>

<send-request mode="new" response-variable-name="materialdata" timeout="20" ignore-error="true">
  <set-url>@($"https://inventory.acme.com/materiallevels?from={(string)context.Variables["fromDate"]}&to={(string)context.Variables["fromDate"]}")</set-url>
  <set-method>GET</set-method>
</send-request>

<send-request mode="new" response-variable-name="throughputdata" timeout="20" ignore-error="true">
  <set-url>@($"https://production.acme.com/throughput?from={(string)context.Variables["fromDate"]}&to={(string)context.Variables["fromDate"]}")</set-url>
  <set-method>GET</set-method>
</send-request>

<send-request mode="new" response-variable-name="accidentdata" timeout="20" ignore-error="true">
  <set-url>@($"https://production.acme.com/accidentdata?from={(string)context.Variables["fromDate"]}&to={(string)context.Variables["fromDate"]}")</set-url>
  <set-method>GET</set-method>
</send-request>

Gestion des API envoie ces demandes de façon séquentielle.

Réponse

Pour construire la réponse composite, vous pouvez utiliser la stratégie return-response. L’élément set-body peut utiliser une expression pour construire un nouveau JObject avec toutes les représentations de composant incorporées en tant que propriétés.

<return-response response-variable-name="existing response variable">
  <set-status code="200" reason="OK" />
  <set-header name="Content-Type" exists-action="override">
    <value>application/json</value>
  </set-header>
  <set-body>
    @(new JObject(new JProperty("revenuedata",((IResponse)context.Variables["revenuedata"]).Body.As<JObject>()),
                  new JProperty("materialdata",((IResponse)context.Variables["materialdata"]).Body.As<JObject>()),
                  new JProperty("throughputdata",((IResponse)context.Variables["throughputdata"]).Body.As<JObject>()),
                  new JProperty("accidentdata",((IResponse)context.Variables["accidentdata"]).Body.As<JObject>())
                  ).ToString())
  </set-body>
</return-response>

La stratégie complète se présente comme suit :

<policies>
  <inbound>
    <set-variable name="fromDate" value="@(context.Request.Url.Query["fromDate"].Last())">
    <set-variable name="toDate" value="@(context.Request.Url.Query["toDate"].Last())">

    <send-request mode="new" response-variable-name="revenuedata" timeout="20" ignore-error="true">
      <set-url>@($"https://accounting.acme.com/salesdata?from={(string)context.Variables["fromDate"]}&to={(string)context.Variables["fromDate"]}")"</set-url>
      <set-method>GET</set-method>
    </send-request>

    <send-request mode="new" response-variable-name="materialdata" timeout="20" ignore-error="true">
      <set-url>@($"https://inventory.acme.com/materiallevels?from={(string)context.Variables["fromDate"]}&to={(string)context.Variables["fromDate"]}")"</set-url>
      <set-method>GET</set-method>
    </send-request>

    <send-request mode="new" response-variable-name="throughputdata" timeout="20" ignore-error="true">
      <set-url>@($"https://production.acme.com/throughput?from={(string)context.Variables["fromDate"]}&to={(string)context.Variables["fromDate"]}")"</set-url>
      <set-method>GET</set-method>
    </send-request>

    <send-request mode="new" response-variable-name="accidentdata" timeout="20" ignore-error="true">
      <set-url>@($"https://production.acme.com/accidentdata?from={(string)context.Variables["fromDate"]}&to={(string)context.Variables["fromDate"]}")"</set-url>
      <set-method>GET</set-method>
    </send-request>

    <return-response response-variable-name="existing response variable">
      <set-status code="200" reason="OK" />
      <set-header name="Content-Type" exists-action="override">
        <value>application/json</value>
      </set-header>
      <set-body>
        @(new JObject(new JProperty("revenuedata",((IResponse)context.Variables["revenuedata"]).Body.As<JObject>()),
                      new JProperty("materialdata",((IResponse)context.Variables["materialdata"]).Body.As<JObject>()),
                      new JProperty("throughputdata",((IResponse)context.Variables["throughputdata"]).Body.As<JObject>()),
                      new JProperty("accidentdata",((IResponse)context.Variables["accidentdata"]).Body.As<JObject>())
        ).ToString())
      </set-body>
    </return-response>
  </inbound>
  <backend>
    <base />
  </backend>
  <outbound>
    <base />
  </outbound>
</policies>

Résumé

Le service de gestion des API Azure offre des stratégies flexibles que vous pouvez appliquer de façon sélective au trafic HTTP et permet de composer des services principaux. Que vous vouliez améliorer votre passerelle API avec des fonctions d’alerte, des fonctionnalités de vérification et de validation ou créer des ressources composites reposant sur plusieurs services principaux, la stratégie send-request et les stratégies associées vous ouvrent un monde de possibilités.
