Carte choroplèthe dans le visuel Power BI Azure Maps

2025-01-17

Les cartes choroplèthes utilisent différents degrés d’ombrage, de teinte ou différents modèles pour fournir un visuel affichant rapidement les différences de valeurs d’une zone géographique ou d’une région. Afficher ces différences d’ombrage qui s’échelonne de la lumière (moins fréquente/inférieure) à l’obscurité (plus fréquente/supérieure) permet de rapidement transmettre des informations pertinentes aux observateurs.

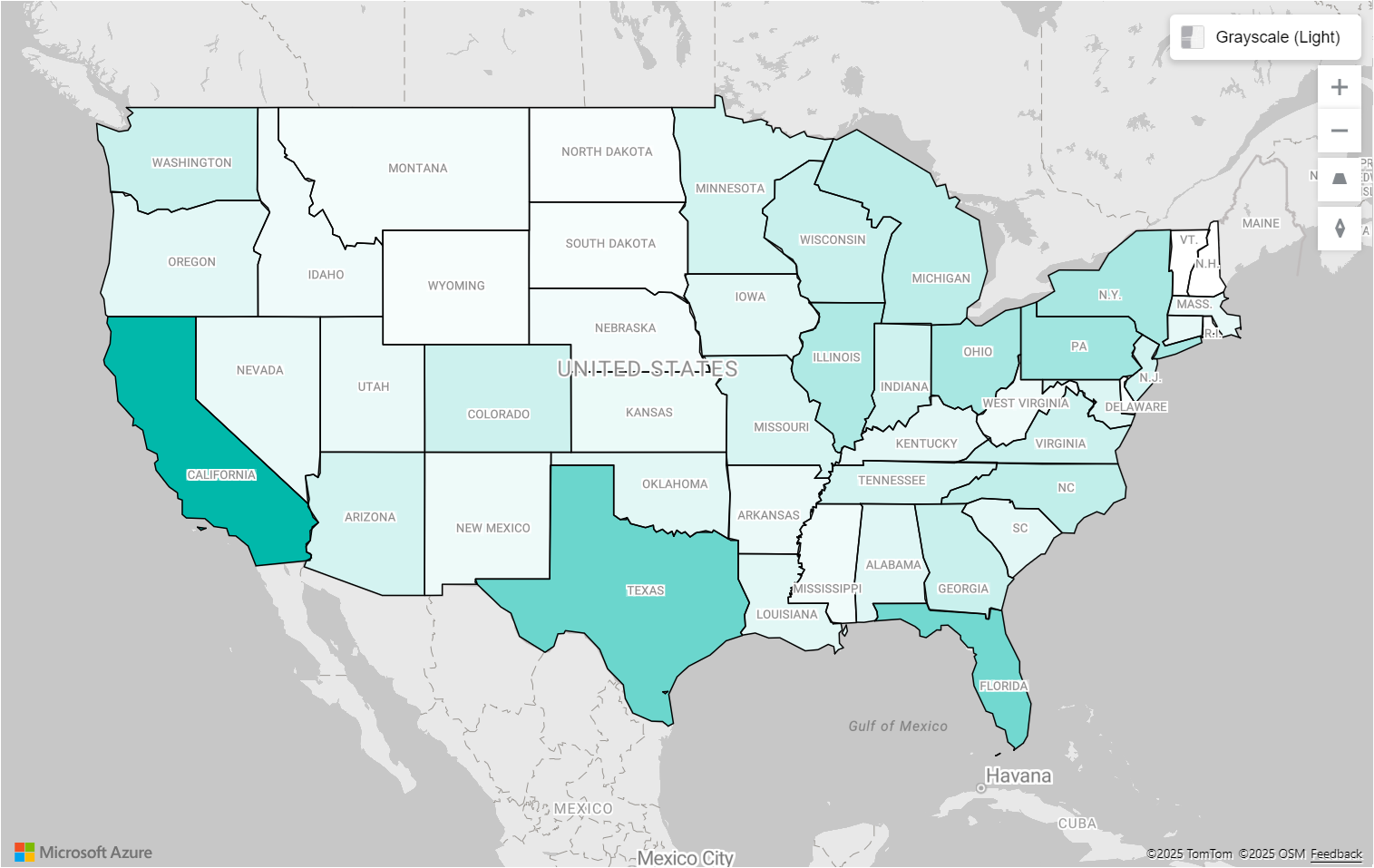

Cette image montre un exemple de carte choroplèthe. La carte d’Amérique montre chaque état affichant une nuance différente qui représente les ventes par état. Un observateur peut immédiatement voir que la Californie affiche les ventes les plus importantes, suivie du Texas, puis de la Floride.

Quand faut-il utiliser une carte choroplèthe ?

Les cartes choroplèthes sont conseillées :

Pour afficher des données quantitatives sur une carte.
Pour représenter les relations et les modèles spatiaux.
Quand vos données sont normalisées.
Quand vous travaillez avec des données socio-économiques.
Quand les régions définies sont de grande taille.
Pour obtenir une vue d’ensemble de la répartition entre les zones géographiques.

Voici quelques utilisations courantes des cartes choroplèthes :

Visualisez les résultats des ventes ou des revenus par pays/région ou État.
Visualisez les résultats des élections où la couleur représente le parti qui a gagné et l’ombrage la marge de victoire.
Visualisez les taux de chômage par région, état ou comté.

Prérequis

Cet article utilise l’exemple PBIX des ventes et du marketing en tant que source de données à des fins de démonstration. Vous pouvez créer un rapport à l’aide de ces données avant de continuer afin d’assurer un suivi.

Remarque

Pour garantir le plus haut niveau de précision dans les résultats de géocodage dans la carte remplie, il est essentiel de définir correctement la catégorie de données. Voir Classer les champs géographiques dans Power BI.

Paramètres de carte choroplèthe

Il existe deux emplacements où vous pouvez ajuster les paramètres de cartes choroplèthe : Créer et mettre en forme des visuels. Tous deux se trouvent dans le volet Visualisations.

Créer des visuels

Nom du paramètre	Description	Valeurs de paramètres
Graphique à base de formes	Configurer la transparence de remplissage dans une géométrie sur la carte	0-100 %
Couleurs	Utilisez des mètres ou des pixels comme unité pour visualiser les données. Valeur par défaut : pixels	Définissez les couleurs pour différentes catégories de données ou les dégradés pour les données numériques.
Bordure	Permet de définir la couleur de bordure, la largeur et la transparence	Sélecteur de couleurs Pixels 1-10 de largeur Transparence 0-100 %
Zoom minimal	Niveau de zoom minimal auquel le calque est visible. Valeur par défaut : 0	Entier (0 - 22)
Zoom maximal	Niveau de zoom maximal auquel le calque est visible. Valeur par défaut : 22	Entier (0 - 22)
Options	Indiquer la position du calque par rapport aux autres calques de la carte	Menu déroulant : Au-dessus des étiquettes En dessous des étiquettes En dessous des routes

Conseil

Vous pouvez utiliser la mise en forme conditionnelle du paramètre Couleurs pour définir le champ sur lequel votre carte est basée, comme illustré dans la section Créer une carte choroplèthe.

Mettre en forme des objets visuels

Compartiment	Description
Emplacement	Zone géospatiale présentant une limite, telle qu’un pays/région, un état, une ville, un comté ou code postal. La rue et l’adresse ne sont pas prises en charge dans la carte choroplèthe.
Légende	Données des catégories qui vont servir à nuancer la carte.
Info-bulles (facultatives)	Déterminé les données/colonnes à afficher dans les info-bulles.

Créer une carte choroplèthe

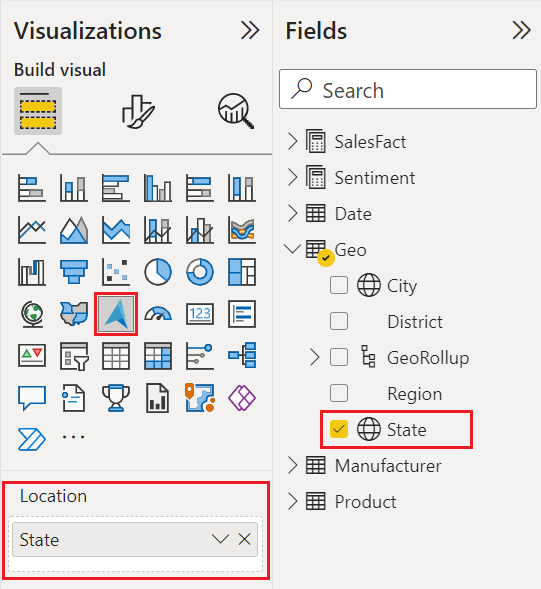

Dans le volet Champs, sélectionenz le champ Géo > État. Notez qu’il remplit le champ Emplacement dans le volet Visualisations.
Sélectionnez Sales $ dans la table SalesFact et faites-le glisser vers le champ Info-bulles du volet Visualisations.

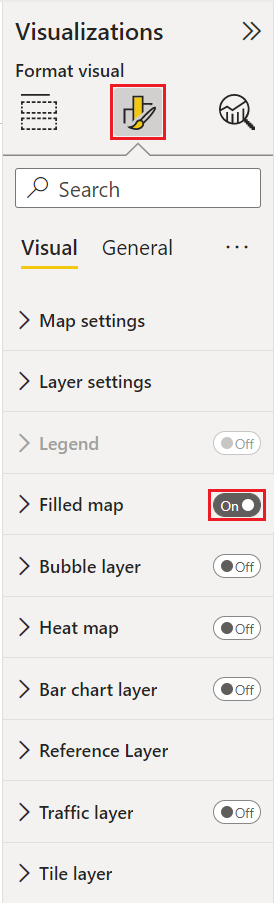

Dans le volet Visualisations, sélectionnez Mettre en forme votre visuel
Définissez Carte chorophlète sur Activé
Sélectionnez Cartes choroplèthes pour développer cette section, puis sélectionnez Couleurs.
Sélectionnez Mise en forme conditionnelle.
La boîte de dialogue Couleur par défaut - Carte choroplèthe doit s’afficher. Sélectionnez la liste déroulante Sur quel champ devons-nous nous baser ?, puis sélectionnez Sales $ dans la table SalesFact.
Définissez la couleur minimale sur blanc, puis sélectionnez le bouton OK.

La carte doit apparaître avec différents degrés d’ombrage illustrant les ventes correspondantes. Ces données incluant uniquement des nombres pour le États-Unis continental, vous pouvez filtrer l’Alaska si vous le souhaitez.

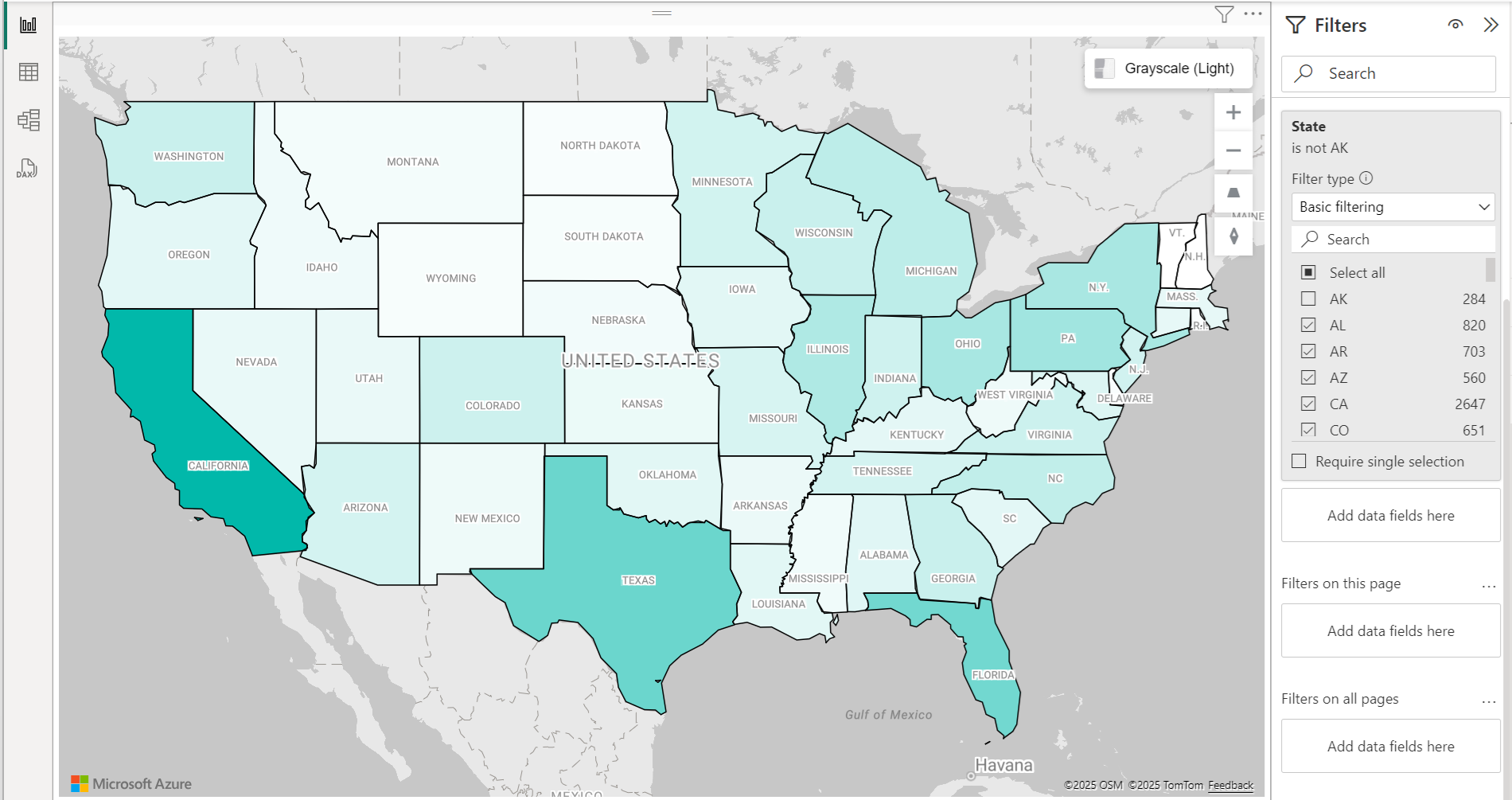

Filtrez la carte pour afficher uniquement la zone continentale des États-Unis.

a. À gauche du volet « Visualisations », recherchez le volet « Filtres ». Développez-le s’il est réduit.

b. Pointez sur State (État) et sélectionnez la flèche de développement.

c. Cochez la case en regard de Sélectionner tout et décochez la case en regard de AK.
