Indicateurs visuels et icônes

Vous pouvez résumer l’état à l’aide d’une simple indication visuelle au lieu de présenter la plage complète des valeurs de données. Par exemple, vous pouvez classer vos ordinateurs en fonction de l’utilisation du processeur (froid, tiède ou chaud) et des performances (satisfaites, tolérées ou frustrées). Vous pouvez utiliser un indicateur ou une icône qui représente l’état en regard de la métrique sous-jacente.

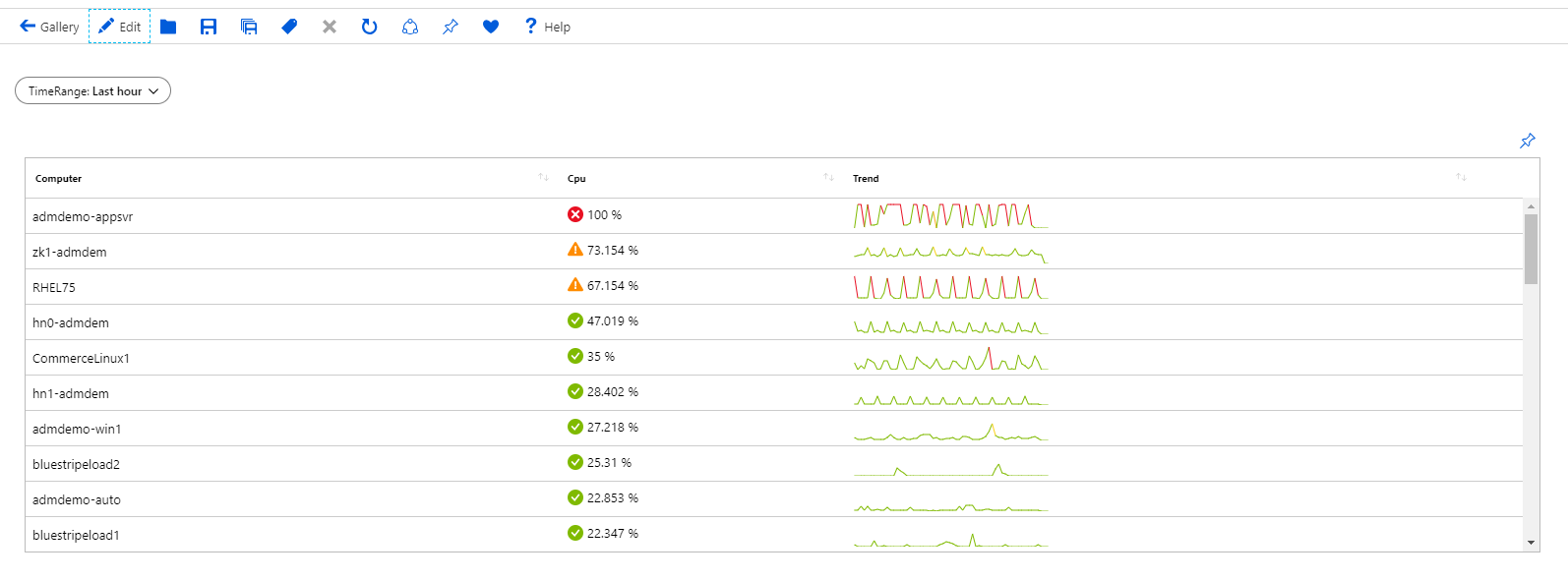

Capture d’écran montrant une grille qui affiche l’état des feux de signalisation avec des seuils.

Créer une icône de feu de circulation

L’exemple suivant montre comment configurer une icône de type Feu de signalisation par ordinateur en fonction de la métrique d’utilisation du processeur.

  1. Créez un nouveau classeur vide.

  2. Ajoutez un paramètre, définissez-le comme paramètre d’intervalle de temps et nommez-le TimeRange.

  3. Sélectionnez Ajouter une requête pour ajouter un contrôle de requête de journal au classeur.

  4. Dans le champ Type de requête, sélectionnez Logs, et dans le champ Type de ressource, sélectionnez Log Analytics. Sélectionnez un espace de travail Log Analytics de votre abonnement qui dispose de données de performances de machine virtuelle comme ressource.

  5. Dans l’éditeur de requête, entrez :

    Perf
| where ObjectName == 'Processor' and CounterName == '% Processor Time'
| summarize Cpu = percentile(CounterValue, 95) by Computer
| join kind = inner (Perf
    | where ObjectName == 'Processor' and CounterName == '% Processor Time'
    | make-series Trend = percentile(CounterValue, 95) default = 0 on TimeGenerated from {TimeRange:start} to {TimeRange:end} step {TimeRange:grain} by Computer
    ) on Computer
| project-away Computer1, TimeGenerated
| order by Cpu desc

  6. Définissez Visualisation sur Grid.

  7. Sélectionnez Paramètres de colonne.

  8. Dans la section Colonnes, définissez :

    • CPU
      • Renderer de colonne : Thresholds
      • Mise en forme personnalisée des nombres : checked
      • Unités : Percentage
      • Paramètres de seuil (les deux derniers doivent être dans l’ordre) :
        • Icône : Success, Opérateur : Default
        • Icône : Critical, Opérateur : >, Valeur : 80
        • Icône : Warning, Opérateur : >, Valeur : 60
    • Tendance
      • Renderer de colonne : Spark line
      • Palette de couleurs : Green to Red
      • Valeur minimale : 60
      • Valeur maximale : 80

  9. Sélectionnez Enregistrer et fermer pour valider les modifications.

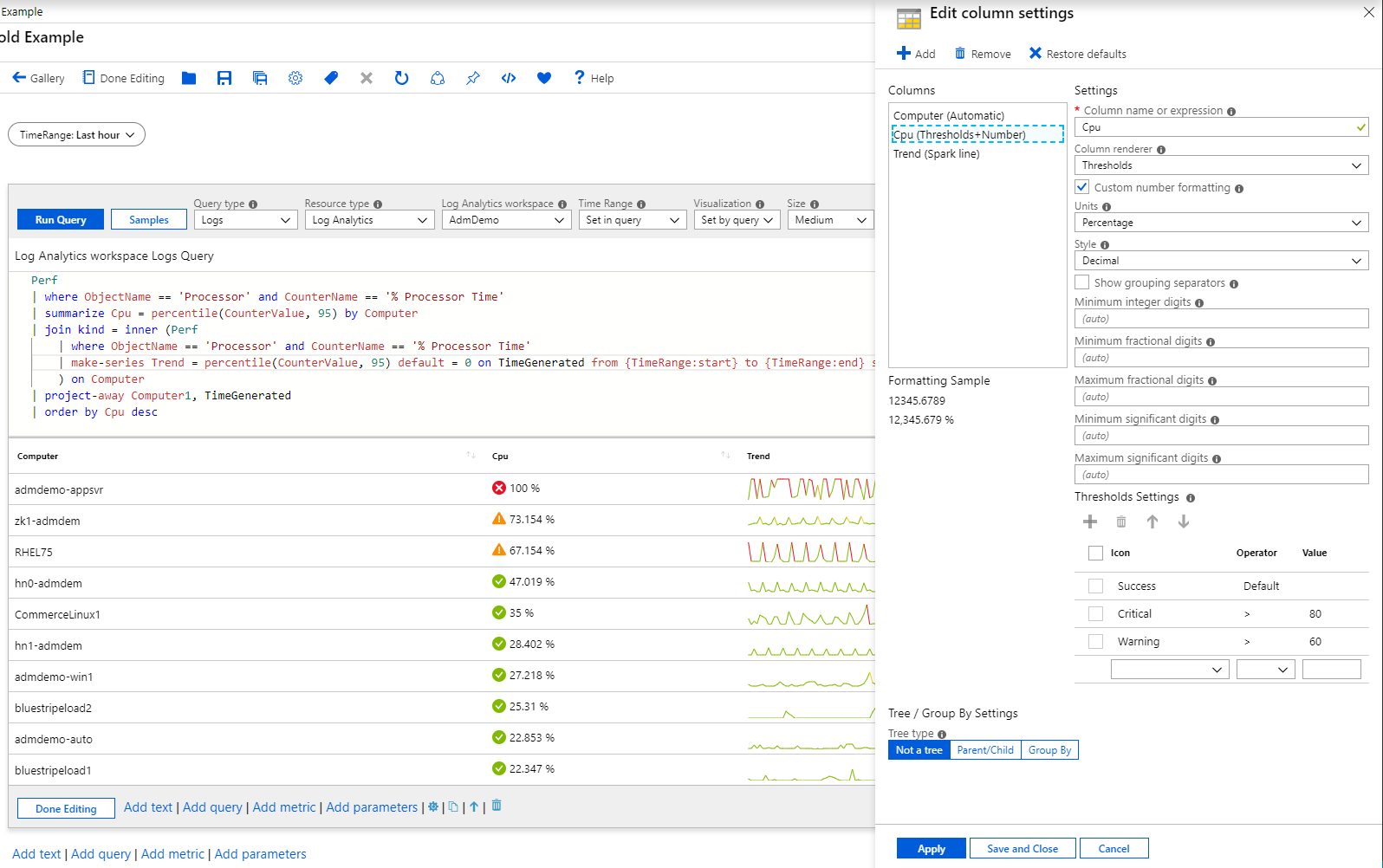

Capture d’écran illustrant la création d’une grille qui contient des icônes de type Feux de signalisation.

Vous pouvez également épingler cette grille à un tableau de bord en utilisant l’option Épingler au tableau de bord. La grille épinglée se lie automatiquement à l’intervalle de temps dans le tableau de bord.

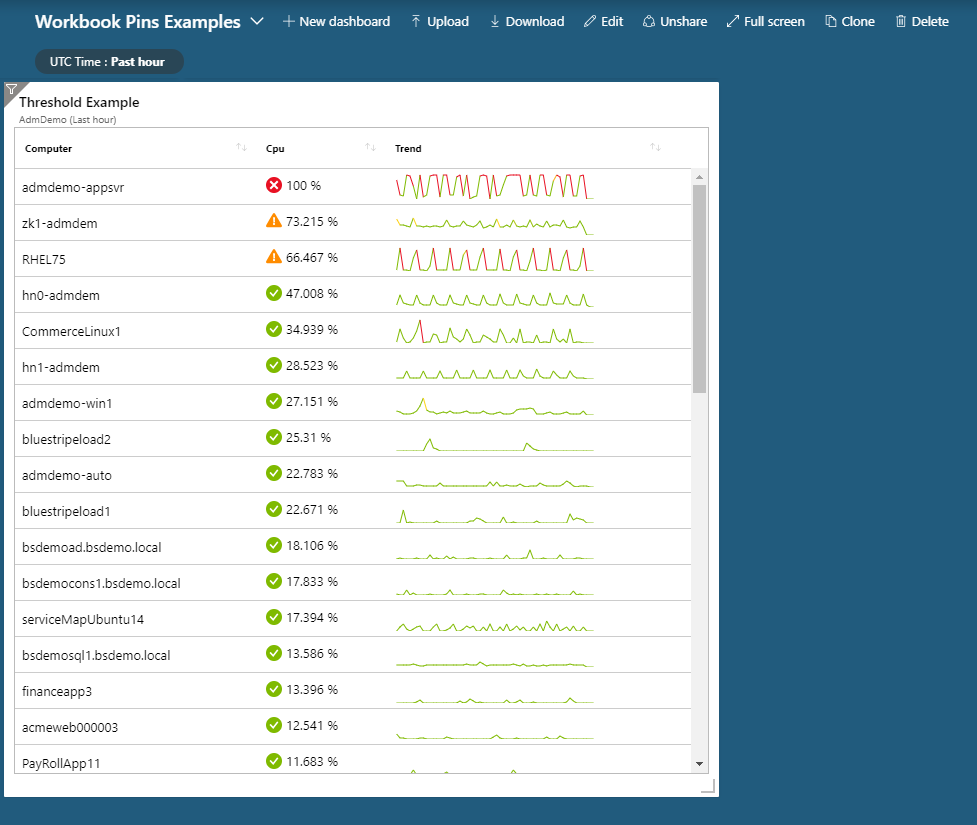

Capture d’écran montrant une grille indiquant l’état des feux de signalisation avec des seuils épinglés à un tableau de bord.

Étapes suivantes

Découvrez les types de visualisations que vous pouvez utiliser pour créer des rapports visuels enrichis avec des classeurs Azure.
