ExpressRoute facilite la création de connexions privées entre vos réseaux locaux et les charges de travail Azure dans des emplacements de peering désignés. Ces emplacements sont des installations de colocation qui hébergent des appareils Microsoft Enterprise Edge (MSEE), servant de passerelle au réseau de Microsoft.
Dans l’emplacement de peering, deux types de connexions peuvent être établis :
Circuit ExpressRoute : un circuit ExpressRoute se compose de deux connexions logiques entre votre réseau local et Azure. Ces connexions sont établies via une paire de liens physiques fournis par un partenaire ExpressRoute, comme AT&T, Verizon, Megaport, Equinix, entre autres.
ExpressRoute Direct - ExpressRoute Direct est une connexion dédiée et privée entre votre réseau local et Azure, ce qui élimine la nécessité d’une implication du fournisseur partenaire. Il permet la connexion directe de vos routeurs au réseau Microsoft mondial à l’aide de deux ports 10G ou 100G.
La configuration ExpressRoute standard est configurée avec une paire de liens pour améliorer la fiabilité de votre connexion ExpressRoute. Cette configuration est conçue pour fournir une redondance et améliorer la disponibilité de vos connexions ExpressRoute pendant les défaillances matérielles, les événements de maintenance ou d’autres incidents imprévus au sein des emplacements de peering. Toutefois, vous devez noter que ces connexions redondantes n’offrent pas de résilience contre certains événements. Ces événements peuvent perturber ou isoler l’emplacement de périphérie où se trouvent les appareils MSEE. De telles interruptions sont susceptibles d’entraîner une perte complète de connectivité entre vos réseaux locaux et vos services cloud.
ExpressRoute Metro
ExpressRoute Metro est une configuration à haute résilience conçue pour offrir une redondance multisite. Cette configuration vous permet de bénéficier d’une configuration à double hébergement qui facilite diverses connexions à deux emplacements de peering ExpressRoute distincts au sein d’une ville. La configuration de résilience élevée profite de la redondance entre les deux emplacements de peering pour offrir une meilleure disponibilité et résilience à votre connectivité depuis vos locaux vers des ressources dans Azure.
Voici les principales fonctionnalités clés d’ExpressRoute Metro :
- Connexions à double hébergement à deux emplacements de peering ExpressRoute distincts dans la même ville.
- Disponibilité et résilience accrues pour vos circuits ExpressRoute.
- Connectivité transparente de votre environnement local aux ressources Azure via un circuit ExpressRoute avec l’aide d’un fournisseur de connectivité, ou bien avec ExpressRoute Direct (ports double 10G ou 100G)
Le diagramme suivant permet d’effectuer une comparaison entre le circuit ExpressRoute standard et un circuit ExpressRoute Metro.
Emplacements ExpressRoute Metro
| Emplacement du métro | Adresse de localisation | Zone | Région Azure locale | ER Direct | Fournisseur de services |
|---|---|---|---|---|---|
| Métro d’Amsterdam | Equinix AM5 Digital Realty AMS8 |
1 | Europe Ouest | ✓ | Poulain Realty numérique Equinix euNetworks Mégaport |
| Atlanta Metro | Equinix AT1 Digital Realty ATL14 |
1 | ✗ | ✓ | Equinix |
| Jakarta Metro | NeutraDC HDC NTT GDC |
2 | Indonésie Centre | ✓ | |
| Métro de Madrid | Equinix MD2 Digital Realty MAD1 |
1 | Espagne Centre | ✓ | Poulain Equinix |
| Métro milanais | Irideos Milan Data4Italy Milan |
1 | Italie Nord | ✓ | Equinix |
| Singapour Metro | Global Switch Tai Seng Equinix SG1 |
2 | Asie Sud-Est | ✓ | Poulain Equinix Mégaport |
| Métro de Zurich | Digital Realty ZUR2 Equinix ZH5 |
1 | Suisse Nord | ✓ | Poulain Realty numérique |
1 Ces fournisseurs de services seront disponibles à l’avenir.
Remarque
La convention d’affectation de noms pour les sites Metro utilisera City et City2 pour désigner les deux emplacements uniques de peering au sein de la même région métropolitaine. À titre d’illustration, Amsterdam et Amsterdam2 indiquent les deux emplacements de peering distincts au sein de la zone métropolitaine d’Amsterdam. Dans le portail Azure, ces emplacements sont appelés Amsterdam Metro.
Configurer ExpressRoute Metro
Créer un circuit ExpressRoute Metro
Vous pouvez créer un circuit ExpressRoute Metro dans le portail Azure dans l’une des trois régions métropolitaines. Dans le portail, spécifiez l’un des emplacements de peering Metro et le fournisseur de services correspondant prit en charge dans cet emplacement. Pour plus d’informations, consultez Créer un circuit ExpressRoute.
Créer un Metro ExpressRoute Direct

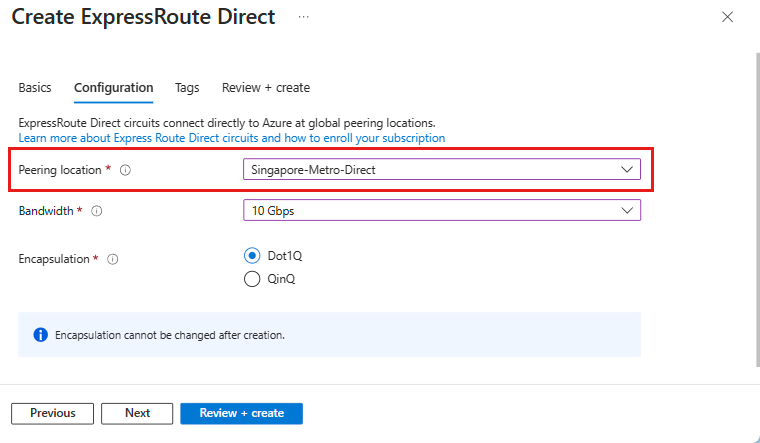

Un port Metro ExpressRoute Direct peut être créé dans le portail Azure. Dans le portail, spécifiez l’un des emplacements de peering Metro. Pour plus d’informations, consultez Créer un expressRoute Direct.
Une fois que vous avez approvisionné les ports Metro ExpressRoute Direct, vous pouvez télécharger la LOA (lettre d’autorisation), obtenir les détails de la Meet-Me-Room et étendre vos connexions physiques croisées.
Migrer d’un circuit ExpressRoute existant vers un circuit Metro
Si vous souhaitez migrer depuis un circuit ExpressRoute existant, créez un nouveau circuit ExpressRoute Metro. Ensuite, suivez les étapes de migration de circuit pour passer du circuit ExpressRoute standard existant au circuit ExpressRoute Metro.
Étapes suivantes
- Passez en revue les partenaires ExpressRoute et les emplacements de peering pour comprendre les partenaires ExpressRoute disponibles et les emplacements de peering.
- Passez en revue les tarifs ExpressRoute pour comprendre les coûts associés à ExpressRoute.
- Passez en revue l’architecture de conception pour la résilience ExpressRoute pour comprendre les considérations relatives à la conception pour ExpressRoute.
