Dans cette étape du tutoriel, vous ajoutez des types de nœuds à votre modèle de graphe. Les nœuds représentent des entités dans vos données, telles que les clients, les produits ou les commandes. Plus tard, vous connectez ces nœuds avec des arêtes pour définir des relations entre eux.
Mappages de nœuds Adventure Works
Dans le modèle de données Adventure Works, créez un type de nœud pour chaque entité. Le tableau suivant montre les mappages de nœuds. Utilisez ces informations pour ajouter des nœuds à votre graphe :
| Étiquette de type de nœud | Table de mappage | ID de colonne de mappage |
|---|---|---|
| Client | adventureworks_customers | CustomerID_K |
| Employé | adventureworks_employees | EmployeeID_K |
| JSON | adventureworks_orders | SalesOrderDetailID_K |
| Catégorie de Produit | adventureworks_productcategories | CategoryID_K |
| Produit | adventureworks_products | ProductID_K |
| Sous-catégorie de produit | adventureworks_productsubcategories | SubcategoryID_K |
| FournisseurProduit | adventureworks_vendorproduct | ProductID_FK |
| Fournisseur | adventureworks_vendors | VendorID_K |
Ajouter des types de nœuds au graphe
Pour ajouter des types de nœuds à votre graphique, procédez comme suit :
Dans votre modèle de graphique, sélectionnez Ajouter un nœud pour ajouter un nouveau type de nœud à votre graphique.

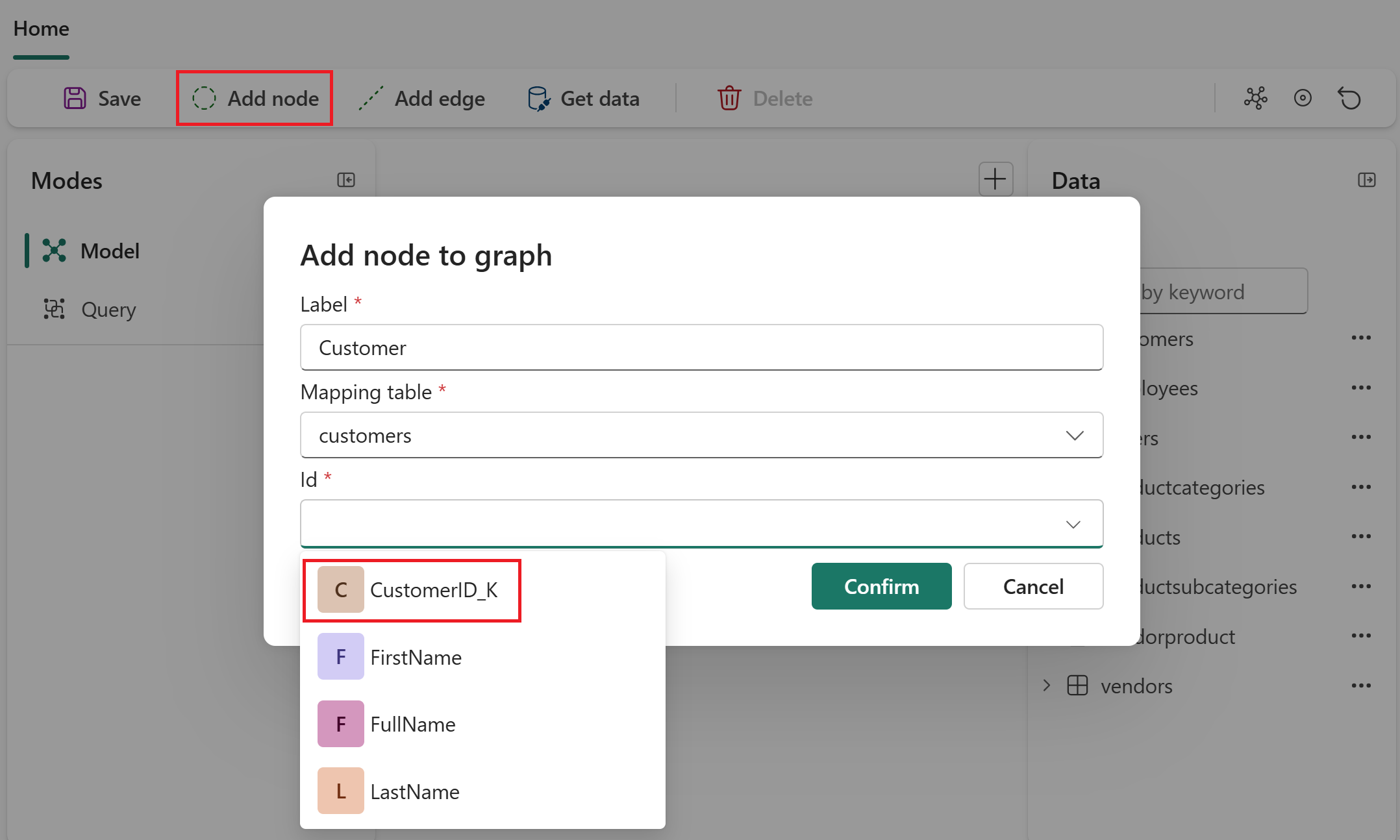

Dans la boîte de dialogue Ajouter un nœud au graphe , entrez un nom d’étiquette et sélectionnez la table de mappage et l’ID appropriés de la colonne de mappage.
Par exemple, pour le premier nœud, utilisez ces valeurs :
- Libellé : Client
- Table de mappage : adventureworks_customers
- ID de la colonne de mappage : CustomerID_K
Conseil / Astuce
Vous pouvez définir des clés composées (ID constitués de plusieurs colonnes).
Sélectionnez Confirmer pour ajouter le type de nœud à votre graphique.
Répétez le processus pour tous les autres types de nœuds dans le modèle de données Adventure Works :
Étiquette de type de nœud Table de mappage ID de colonne de mappage Employé adventureworks_employees EmployeeID_K JSON adventureworks_orders SalesOrderDetailID_K Catégorie de Produit adventureworks_catégories_de_produits CategoryID_K Produit adventureworks_products ProductID_K Sous-catégorie de produit adventureworks_productsubcategories SubcategoryID_K VendorProduct adventureworks_vendorproducts ProductID_K Fournisseur adventureworks_fournisseurs VendorID_K Conseil / Astuce

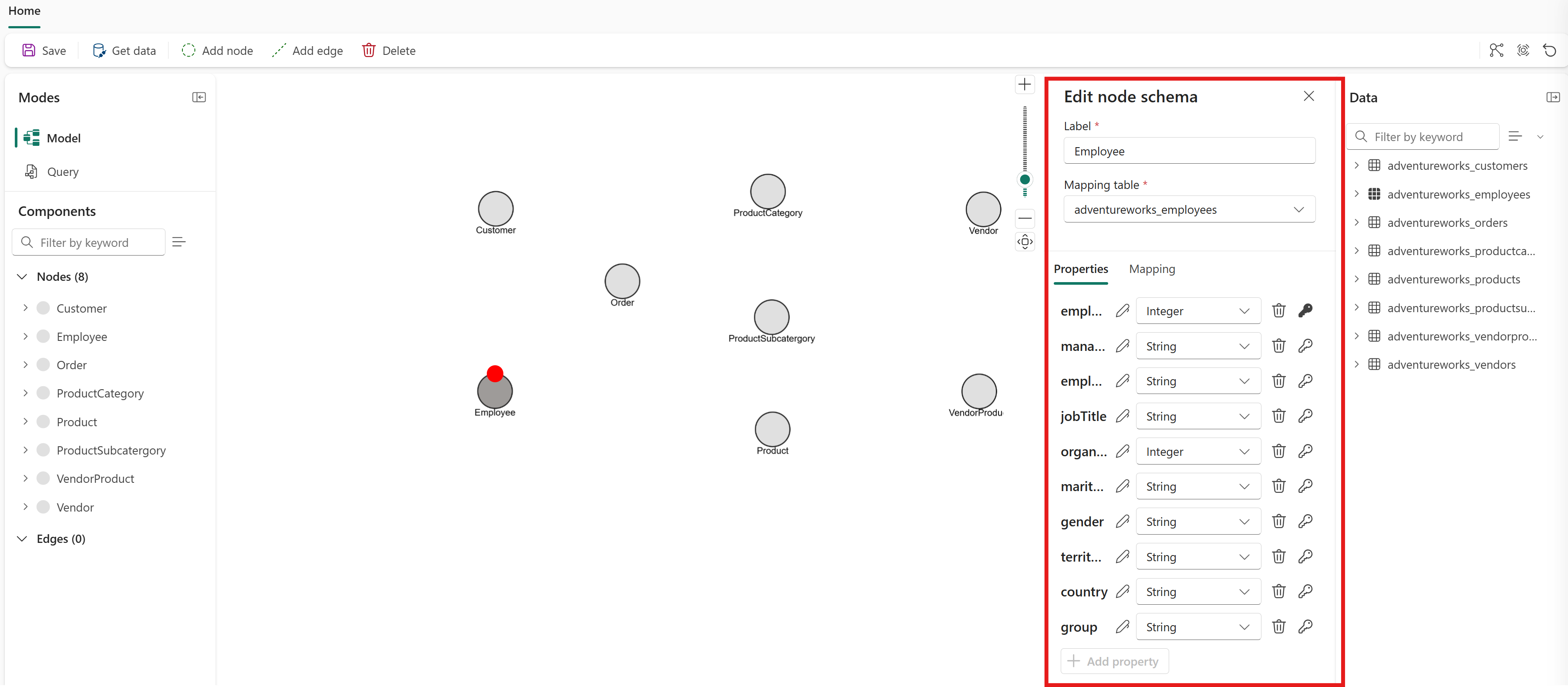

Lorsque vous double-cliquez sur un type de nœud, ses propriétés s’affichent. Chaque propriété est mappée à une colonne dans la table source. Supprimez les propriétés dont vous n’avez pas besoin dans les requêtes ou l’analyse, car les propriétés excessives rendent votre graphique plus difficile à gérer et à utiliser.

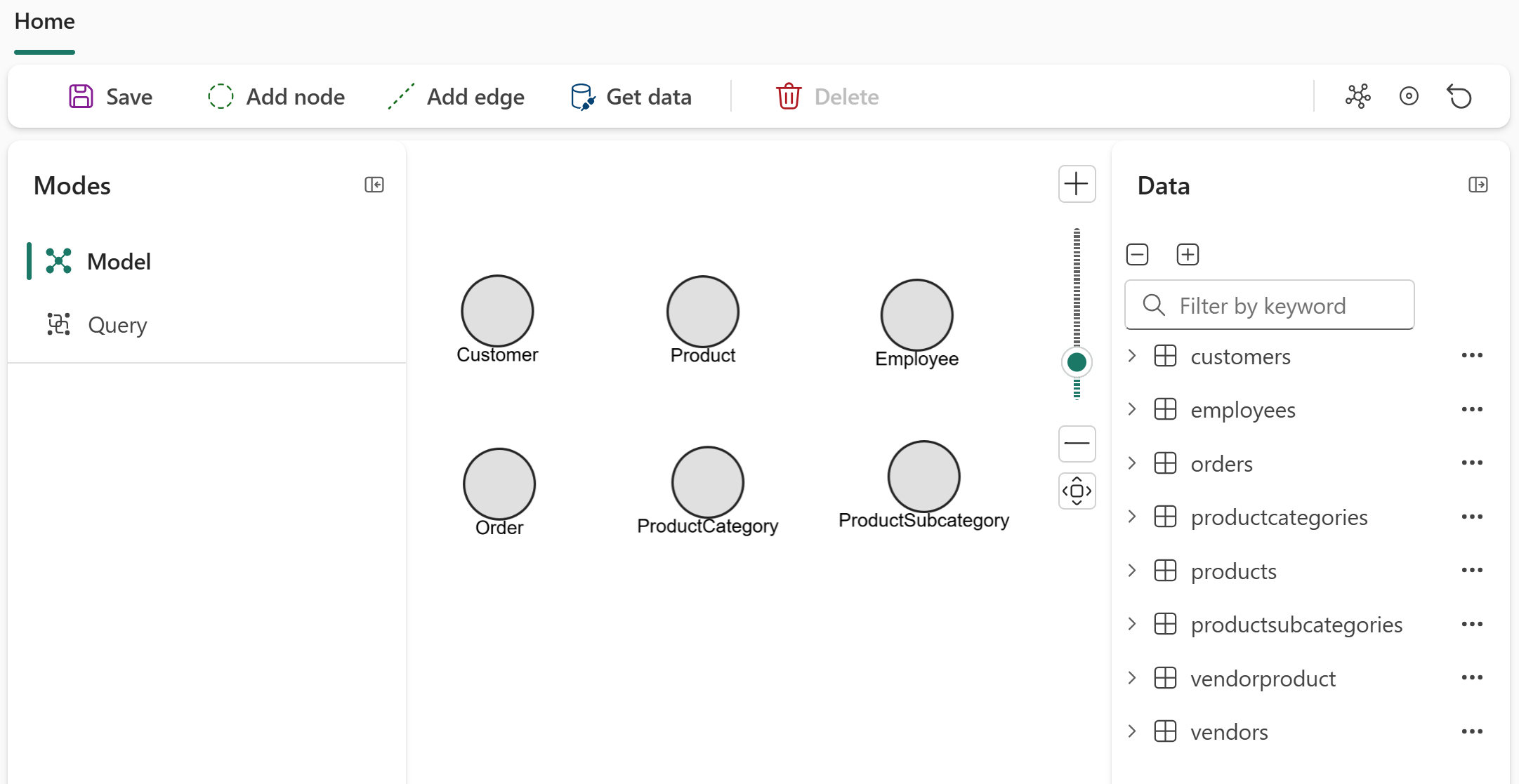

Vous devez voir tous les types de nœuds représentés dans votre graphique.

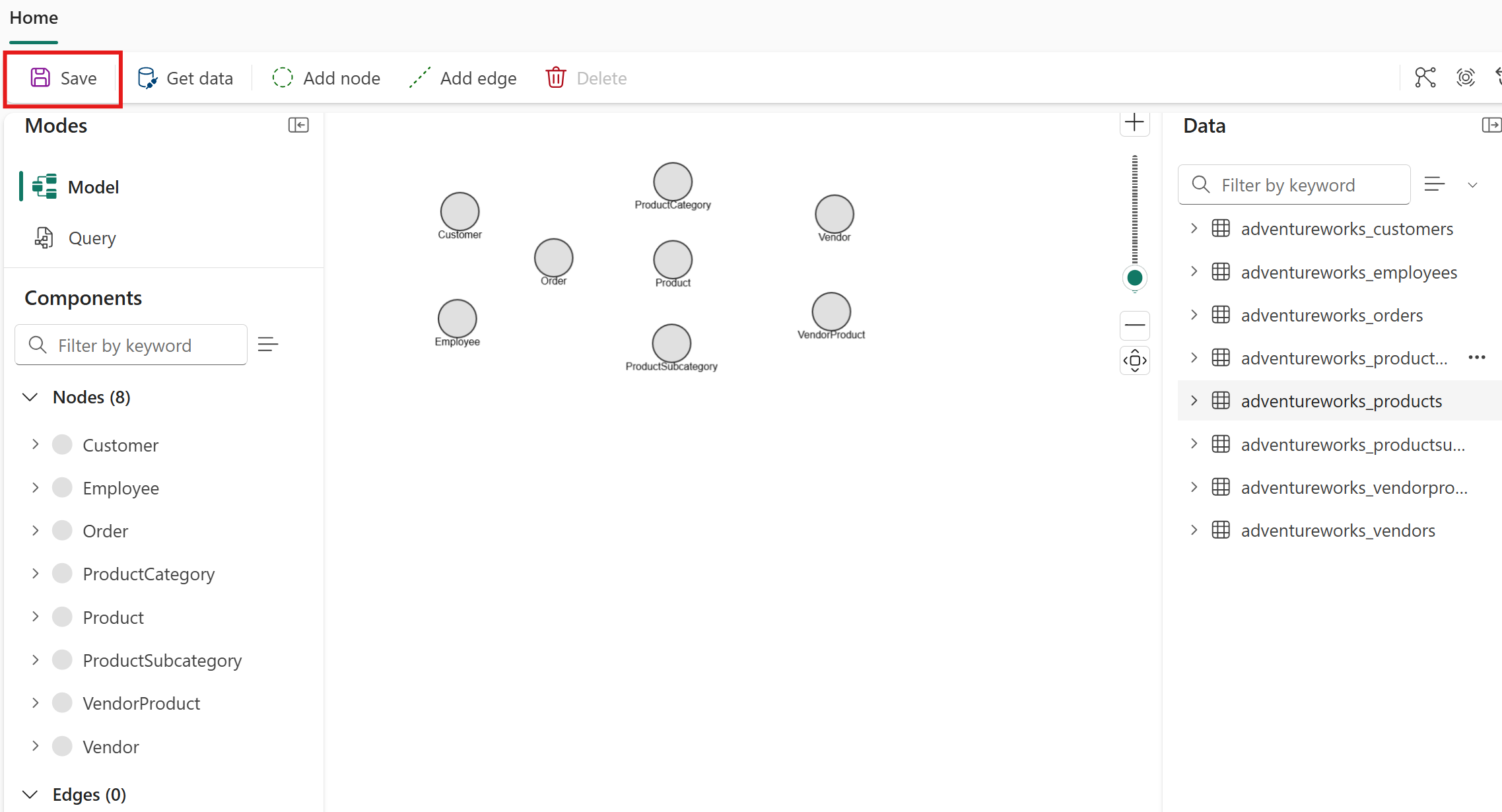

Sélectionnez Enregistrer pour enregistrer votre progression.
Maintenant que vous avez ajouté des nœuds à votre graphique, l’étape suivante consiste à ajouter des arêtes pour définir les relations entre ces nœuds.
Conseil / Astuce
Outre la création de types de nœuds à partir de tables entières, toute colonne (ou ensemble de colonnes) de n’importe quelle table peut former un type de nœud autonome s’il représente une entité dont vous avez besoin sur le graphique. Par exemple, vous pouvez créer un type de nœud de pays à partir de la colonne pays de la table adventureworks_employees , avec le pays comme ID. Supprimez les propriétés qui ne sont pas requises pour l’unicité des nœuds de pays , telles que le nom de l’employé, l’ID d’employé, le titre du travail, le sexe et d’autres propriétés.
