Comprendre l’utilisation et les performances du compactage des disques VHD

Vous pouvez utiliser le journal des événements Windows pour comprendre la fréquence à laquelle la compaction de disque dur virtuel est utilisée, l’espace enregistré et le temps nécessaire à l’exécution. Voici quelques exemples de scripts PowerShell et de requêtes Azure Log Analytics que vous pouvez utiliser pour vous aider à interpréter les événements.

PowerShell

Script de métriques VHD Disk Compaction

Cet exemple utilise PowerShell pour obtenir les événements VHD Disk Compaction des 30 jours précédents, mis en forme dans une grille. À partir d’une invite PowerShell avec élévation de privilèges, exécutez le bloc de code suivant :

# Set startTime to number of days to search the event logs
$startTime = (Get-Date).AddDays(-30)

# Query Event Log using Get-WinEvent filtered to the VHD Disk Compaction metric events
$diskCompactionEvents = Get-WinEvent -FilterHashtable @{
    StartTime       = $startTime
    ProviderName    = 'Microsoft-FSLogix-Apps'
    ID         = 57
}

# Format event properties
$compactionMetrics = $diskCompactionEvents | Select-Object `
    @{l="Timestamp";e={$_.TimeCreated}},`
    @{l="ComputerName";e={$_.MachineName}},`
    @{l="Path";e={$_.Properties[0].Value}},`
    @{l="WasCompacted";e={$_.Properties[1].Value}},`
    @{l="TimeSpent(sec)";e={[math]::round($_.Properties[7].Value / 1000,2)}},`
    @{l="MaxSize(GB)";e={[math]::round($_.Properties[2].Value / 1024,2)}},`
    @{l="MinSize(GB)";e={[math]::round($_.Properties[3].Value / 1024,2)}},`
    @{l="InitialSize(GB)";e={[math]::round($_.Properties[4].Value / 1024,2)}},`
    @{l="FinalSize(GB)";e={[math]::round($_.Properties[5].Value / 1024,2)}},`
    @{l="SavedSpace(GB)";e={[math]::round($_.Properties[6].Value / 1024,2)}}

# Display metrics in Out-GridView
$compactionMetrics | Out-GridView

Requêtes Azure Log Analytics

Important

Pour utiliser la requête ci-dessous, vous devez d’abord configurer vos machines virtuelles pour envoyer leurs journaux d’événements à un espace de travail Log Analytics. Pour plus d’informations, consultez Collecter les sources de données du journal des événements Windows avec l’agent Log Analytics. Les journaux utilisés pour le compactage de disque dur virtuel sont les suivants :

• Microsoft-FSLogix-Apps/Operational
• Microsoft-FSLogix-Apps/Admin

Requête de métriques VHD Disk Compaction

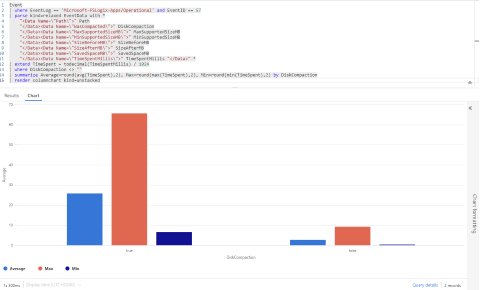

Temps passé pendant l’opération VHD Disk Compact

Affiche la durée moyenne, minimale et maximale pendant l’opération compact. Les données sont résumées en fonction du fait que le disque a pu être compacté.

Event
| where EventLog == 'Microsoft-FSLogix-Apps/Operational' and EventID == 57
| parse kind=relaxed EventData with *
    "<Data Name=\"Path\">" Path
    "</Data><Data Name=\"WasCompacted\">" DiskCompaction
    "</Data><Data Name=\"MaxSupportedSizeMB\">" MaxSupportedSizeMB
    "</Data><Data Name=\"MinSupportedSizeMB\">" MinSupportedSizeMB
    "</Data><Data Name=\"SizeBeforeMB\">" SizeBeforeMB
    "</Data><Data Name=\"SizeAfterMB\">" SizeAfterMB
    "</Data><Data Name=\"SavedSpaceMB\">" SavedSpaceMB
    "</Data><Data Name=\"TimeSpentMillis\">" TimeSpentMillis "</Data>" *
| extend TimeSpent = todecimal(TimeSpentMillis) / 1024
| where DiskCompaction <> ""
| summarize Average=round(avg(TimeSpent),2), Max=round(max(TimeSpent),2), Min=round(min(TimeSpent),2) by DiskCompaction

Voici un exemple de sortie :

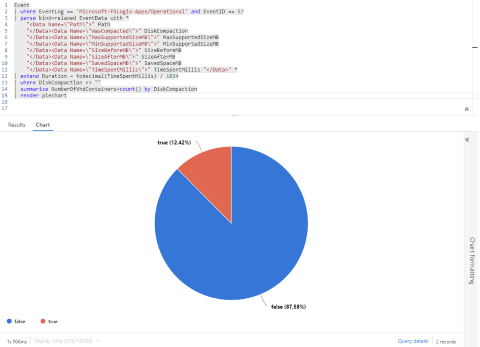

Nombre de fichiers VHD(x) de conteneur compactés

Affiche le nombre de fichiers VHD(x) de conteneur sélectionnés pour compactage en fonction des valeurs de seuil.

Event
| where EventLog == 'Microsoft-FSLogix-Apps/Operational' and EventID == 57
| parse kind=relaxed EventData with *
    "<Data Name=\"Path\">" Path
    "</Data><Data Name=\"WasCompacted\">" DiskCompaction
    "</Data><Data Name=\"MaxSupportedSizeMB\">" MaxSupportedSizeMB
    "</Data><Data Name=\"MinSupportedSizeMB\">" MinSupportedSizeMB
    "</Data><Data Name=\"SizeBeforeMB\">" SizeBeforeMB
    "</Data><Data Name=\"SizeAfterMB\">" SizeAfterMB
    "</Data><Data Name=\"SavedSpaceMB\">" SavedSpaceMB
    "</Data><Data Name=\"TimeSpentMillis\">" TimeSpentMillis "</Data>" *
| where DiskCompaction <> ""
| summarize NumberOfVhdContainers=count() by DiskCompaction

Voici un exemple de sortie :

Espace de stockage total enregistré

Affiche la quantité de stockage en Go récupérée pendant l’opération VHD Disk Compaction.

Event
| where EventLog == 'Microsoft-FSLogix-Apps/Operational' and EventID == 57
| parse kind=relaxed EventData with *
    "<Data Name=\"Path\">" Path
    "</Data><Data Name=\"WasCompacted\">" DiskCompaction
    "</Data><Data Name=\"MaxSupportedSizeMB\">" MaxSupportedSizeMB
    "</Data><Data Name=\"MinSupportedSizeMB\">" MinSupportedSizeMB
    "</Data><Data Name=\"SizeBeforeMB\">" SizeBeforeMB
    "</Data><Data Name=\"SizeAfterMB\">" SizeAfterMB
    "</Data><Data Name=\"SavedSpaceMB\">" SavedSpaceMB
    "</Data><Data Name=\"TimeSpentMillis\">" TimeSpentMillis "</Data>" *
| extend Storage = todecimal(SavedSpaceMB)
| summarize StorageSavings = (format_bytes(sum(Storage * 1024 * 1024),2,"GB"))

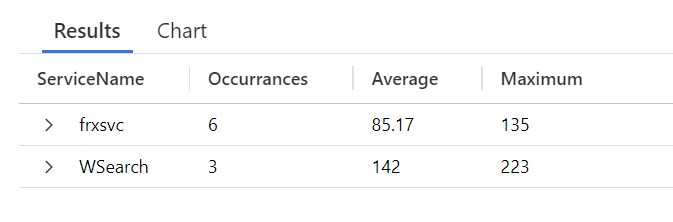

Avertissements de délai winlogon (déconnexion)

Affiche tout service qui a provoqué Winlogon un dépassement du seuil de 60 secondes. Affiche le nombre d’occurrences, ainsi que le temps moyen et maximal passé.

Event
| where Source == 'Microsoft-Windows-Winlogon' and EventID == 6006
| parse kind=relaxed ParameterXml with "<Param>" ServiceName "</Param><Param>" Duration "</Param><Param>" EventType "</Param><Param>-</Param>"
| extend TimeInSeconds = todecimal(Duration)
| where EventType == "Logoff"
| summarize Occurrences=count(),Average=round(avg(TimeInSeconds),2), Minimum=round(min(TimeInSeconds),2), Maximum=round(max(TimeInSeconds),2) by ServiceName

Voici un exemple de sortie :
