Contraintes de précédence

  • Article

S’applique à : SQL Server SSIS Integration Runtime dans Azure Data Factory

Les contraintes de précédence lient les exécutables, les conteneurs et les tâches des packages dans un flux de contrôle et spécifient les conditions qui déterminent si les exécutables s'exécutent. Un exécutable peut être une boucle For, une boucle Foreach, un conteneur de séquence, une tâche ou un gestionnaire d'événement. Les gestionnaires d'événements utilisent également les contraintes de précédence pour lier leurs exécutables dans un flux de contrôle.

Une contrainte de précédence lie deux exécutables : l'exécutable de précédence et l'exécutable contraint. L'exécutable de précédence s'exécute avant l'exécutable contraint et le résultat de l'exécution de l'exécutable de précédence peut déterminer si l'exécutable contraint s'exécute. Le schéma suivant illustre deux exécutables liés par une contrainte de précédence.

Exécutables connectés par le biais d’une contrainte de précédence

Dans un flux de contrôle linéaire, c'est-à-dire sans branchement, les contraintes de précédence déterminent à elles seules la séquence d'exécution des tâches. Dans un flux de contrôle avec branchements, le moteur d'exécution Integration Services détermine l'ordre d'exécution des tâches et des conteneurs qui suivent immédiatement le branchement. Le moteur d'exécution détermine également l'ordre d'exécution des flux de travail non connectés dans un flux de contrôle.

L'architecture à conteneurs imbriqués d' Integration Services permet à tous les conteneurs (à l'exception du conteneur d'hôte de tâche qui encapsule une seule tâche) d'inclure d'autres conteneurs, chacun avec son propre flux de contrôle. Les conteneurs de boucles For, de boucles Foreach et de séquence peuvent inclure plusieurs tâches et d'autres conteneurs, qui à leur tour peuvent inclure plusieurs tâches et conteneurs. Par exemple, un package avec une tâche de script et un conteneur de séquence possède une contrainte de précédence qui lie la tâche de script et le conteneur de séquence. Le conteneur de séquence contient trois tâches de script et ses contraintes de précédence lient les trois tâches de script dans un flux de contrôle. Le schéma suivant illustre les contraintes de précédence dans un package avec deux niveaux d'imbrication.

Contraintes de précédence dans un package

Le package étant situé au sommet de la hiérarchie de conteneurs SSIS , plusieurs packages ne peuvent pas être liés par des contraintes de précédence ; toutefois, vous pouvez ajouter une tâche d’exécution de package à un package et lier indirectement un autre package au flux de contrôle.

Vous pouvez configurer des contraintes de précédence de plusieurs manières :

  • Spécifiez une opération d'évaluation. La contrainte d'évaluation utilise une valeur de contrainte, une expression ou les deux pour déterminer si l'exécutable contraint s'exécute.

  • Si la contrainte de précédence utilise un résultat d'exécution, vous pouvez spécifier le résultat d'exécution comme étant un succès, un échec ou à l'achèvement.

  • Si la contrainte de précédence utilise un résultat d'évaluation, vous pouvez fournir une expression qui correspond à une valeur booléenne.

  • Spécifiez si la contrainte de précédence est évaluée seule ou avec d'autres contraintes qui s'appliquent à l'exécutable contraint.

Opérations d'évaluation

Integration Services offre les opérations d’évaluation suivantes :

  • Une contrainte qui utilise uniquement le résultat d'exécution de l'exécutable de précédence pour déterminer si l'exécutable contraint s'exécute. Le résultat d'exécution de l'exécutable de précédence peut être achèvement, réussite ou échec. Il s'agit de l'opération par défaut.

  • Une expression qui est évaluée pour déterminer si l'exécutable contraint s'exécute. Si le résultat de l'évaluation est true, l'exécutable contraint s'exécute.

  • Une expression et une contrainte qui allient les exigences des résultats d'exécution de l'exécutable de précédence et les résultats de retour de l'évaluation de l'expression.

  • Une expression ou une contrainte qui utilisent les résultats d'exécution de l'exécutable de précédence ou les résultats de retour de l'évaluation de l'expression.

SSIS Le Concepteur utilise une couleur pour identifier le type de contrainte de précédence. La contrainte Success (réussite) est verte, la contrainte Failure (échec) est rouge et la contrainte Completion (fin) est bleue. Pour afficher les étiquettes de texte indiquant le type de contrainte dans le concepteur SSIS , vous devez configurer les fonctionnalités d’accessibilité du Concepteur SSIS .

L’expression doit être une expression SSIS valide et elle peut inclure des fonctions, des opérateurs, et des variables système et personnalisées. Pour plus d’informations, consultez Expressions Integration Services (SSIS) et Variables Integration Services (SSIS).

Résultats d'exécution

La contrainte de précédence peut utiliser les résultats d'exécution suivants seuls ou avec une expression.

  • L'achèvement requiert uniquement que l'exécutable de précédence soit terminé, quel que soit le résultat, pour que l'exécutable contraint s'exécute.

  • Le succès requiert que l'exécutable de précédence se termine avec succès pour que l'exécutable contraint s'exécute.

  • L'échec requiert que l'exécutable de précédence échoue pour que l'exécutable contraint s'exécute.

Notes

Seules les contraintes de précédence membres de la même collection Contrainte de précédence peuvent être groupées dans une condition AND logique. Par exemple, vous ne pouvez pas combiner des contraintes de précédence à partir de deux conteneurs de boucles Foreach.

Définir les propriétés d’une contrainte de précédence à l’aide de l’Éditeur de contrainte de précédence

  1. Dans SQL Server Data Tools (SSDT), ouvrez le projet Integration Services contenant le package souhaité.

  2. Dans l’Explorateur de solutions, double-cliquez sur le package pour l’ouvrir.

  3. Cliquez sur l'onglet Flux de contrôle .

  4. Double-cliquez sur la contrainte de précédence.

    L’Éditeur de contrainte de précédence s’ouvre.

  5. Dans la liste déroulante Opération d’évaluation , sélectionnez une opération d’évaluation.

  6. Dans la liste déroulante Valeur , sélectionnez le résultat d’exécution de l’exécutable de précédence.

  7. Si l’opération d’évaluation utilise une expression, dans la zone Expression , tapez une expression, puis cliquez sur Tester pour évaluer l’expression.

    Notes

    Les noms de variable respectent la casse.

  8. Si plusieurs tâches ou conteneurs sont connectés à l’exécutable contraint, sélectionnez Opérateur logique AND pour spécifier que les résultats d’exécution de tous les exécutables précédents doivent avoir la valeur true. Sélectionnez Opérateur logique OR pour spécifier qu’un seul résultat d’exécution doit avoir la valeur true.

  9. Cliquez sur OK pour fermer la boîte de dialogue Éditeur de contrainte de précédence.

  10. Pour enregistrer le package mis à jour, cliquez sur Enregistrer les éléments sélectionnés dans le menu Fichier .

Éditeur de contrainte de précédence

Utilisez la boîte de dialogue Éditeur de contrainte de précédence pour configurer les contraintes de précédence.

Options

Opération d’évaluation
Spécifiez l'opération d'évaluation utilisée par la contrainte de précédence. Ces opérations sont : Contrainte, Expression, Expression et contrainte et Expression ou contrainte.

Valeur
Spécifiez la valeur de contrainte : Réussite, Échec ou À l'achèvement.

Notes

La ligne de contrainte de précédence est verte pour Réussite, mise en surbrillance pour Échecet bleue pour À l'achèvement.

Expression
Si vous utilisez les opérations Expression, Expression et contrainteou Expression ou contrainte, tapez une expression ou lancez le Générateur d’expressions pour créer l’expression. L'expression doit prendre une valeur de type Boolean.

Test
Validez l'expression.

ET logique
Sélectionnez cette option pour spécifier que plusieurs contraintes de précédence sur le même exécutable doivent être évaluées ensemble. Toutes les contraintes doivent prendre la valeur True.

Notes

Ce type de contrainte de précédence s'affiche sous forme de ligne pleine verte, mise en surbrillance ou bleue.

OU logique
Sélectionnez cette option pour spécifier que plusieurs contraintes de précédence sur le même exécutable doivent être évaluées ensemble. Une contrainte au moins doit prendre la valeur True.

Notes

Ce type de contrainte de précédence s'affiche sous forme de ligne pointillée verte, mise en surbrillance ou bleue.

Définir les propriétés d’une contrainte de précédence à l’aide de la fenêtre Propriétés

  1. Dans SQL Server Data Tools (SSDT), ouvrez le projet Integration Services contenant le package à modifier.

  2. Dans l'Explorateur de solutions, double-cliquez sur le package pour l'ouvrir.

  3. Cliquez sur l'onglet Flux de contrôle . Sur l’aire de conception de l’onglet Flux de contrôle , cliquez avec le bouton droit sur la contrainte de précédence, puis cliquez sur Propriétés. Dans la fenêtre Propriétés, modifiez les valeurs des propriétés.

  4. Dans la fenêtre Propriétés , configurez les propriétés de lecture/écriture suivantes pour les contraintes de précédence :

    Propriété Lecture/écriture Action de configuration
    Description Fournissez une description.
    EvalOp Sélectionnez une opération d'évaluation. Si l’opération Expression, ExpressionAndConstantou ExpressionOrConstant est sélectionnée, vous pouvez spécifier une expression.
    Expression Si l'opération d'évaluation inclut une expression, fournissez une expression. L'expression doit prendre une valeur de type Boolean. Pour plus d’informations sur le langage des expressions, consultez Expressions Integration Services (SSIS).
    LogicalAnd Définissez LogicalAnd pour spécifier si la contrainte de précédence est évaluée en accord avec d’autres contraintes de précédence quand plusieurs exécutables précèdent l’exécutable contraint et lui sont liés
    Nom Mettez à jour le nom de la contrainte de précédence.
    ShowAnnotation Spécifiez le type d'annotation à utiliser. Sélectionnez Never pour désactiver les annotations, AsNeeded pour activer l’annotation à la demande, ConstraintName pour annoter automatiquement en utilisant la valeur de la propriété Name, ConstraintDescription pour annoter automatiquement en utilisant la valeur de la propriété Description et ConstraintOptions pour annoter automatiquement en utilisant les valeurs des propriétés Value et Expression.
    Valeur Si l’opération d’évaluation spécifiée dans la propriété EvalOP inclut une contrainte, sélectionnez le résultat d’exécution de l’exécutable de contrainte.

  5. Fermez la fenêtre Propriétés.

  6. Pour enregistrer le package mis à jour, cliquez sur Enregistrer les éléments sélectionnés dans le menu Fichier .

Définir la valeur d’une contrainte de précédence à l’aide du menu contextuel

  1. Dans SQL Server Data Tools (SSDT), ouvrez le projet Integration Services contenant le package souhaité.

  2. Dans l’Explorateur de solutions, double-cliquez sur le package pour l’ouvrir.

  3. Cliquez sur l'onglet Flux de contrôle .

  4. Sur la surface de dessin de l’onglet Flux de contrôle , cliquez avec le bouton droit sur la contrainte de précédence, puis cliquez sur Succès, Échec de l’opérationou Dernière étape.

  5. Pour enregistrer le package mis à jour, cliquez sur Enregistrer l’élément sélectionné dans le menu Fichier .

Ajouter des expressions aux contraintes de précédence

Une contrainte de précédence peut utiliser une expression pour définir la contrainte entre deux exécutables : l'exécutable de précédence et l'exécutable contraint. Les exécutables peuvent être des tâches ou des conteneurs. L'expression peut être utilisée seule ou en combinaison avec le résultat d'exécution de l'exécutable de précédence. Le résultat d'exécution d'un exécutable est soit succès, soit échec. Quand vous configurez le résultat d’exécution d’une contrainte de précédence, vous pouvez lui affecter la valeur Succès, Échecou Achèvement. Succès exige que l’exécutable de précédence réussisse, Échec exige que l’exécutable de précédence échoue et Achèvement indique que l’exécutable contraint doit s’exécuter, que la tâche de précédence réussisse ou échoue. Pour plus d’informations, consultez Contraintes de précédence.

Le résultat d’évaluation de l’expression doit être True ou False et l’expression doit être une expression Integration Services valide. L'expression peut utiliser des littéraux, des variables système et personnalisées, ainsi que les fonctions et opérateurs fournis par la grammaire des expressions SSIS . Par exemple, l’expression @Count == SQRT(144) + 10 utilise la variable Count, la fonction SQRT, ainsi que les opérateurs égal à (==) et ajouter (+). Pour plus d’informations, consultez Expressions Integration Services (SSIS).

Dans l'illustration qui suit, la tâche A et la tâche B sont liées par une contrainte de précédence qui utilise un résultat d'exécution et une expression. La valeur de la contrainte est définie sur Success et l’expression est @X >== @Z. La tâche B, la tâche contrainte, s’exécute uniquement si la tâche A se termine avec succès et si la valeur de la variable X est supérieure ou égale à la valeur de la variable Z.

Contrainte de précédence entre deux tâches

Les exécutables peuvent également être liés par plusieurs contraintes de précédence contenant des expressions différentes. Par exemple, dans l'illustration qui suit, les tâches B et C sont liées à la tâche A par des contraintes de précédence qui utilisent des résultats d'exécution et des expressions. Les deux valeurs de contrainte sont définies sur Success. Une contrainte de précédence comprend l’expression @X >== @Z, et l’autre contrainte de précédence comprend l’expression @X < @Z. En fonction des valeurs de la variable X et de la variable Z, la tâche C ou la tâche B s’exécute.

Expressions sur les contraintes de précédence

Vous pouvez ajouter ou modifier une expression à l’aide de l’Éditeur de contrainte de précédence dans le concepteur SSIS et la fenêtre Propriétés fournie par SQL Server Data Tools (SSDT) . Cependant, la fenêtre Propriétés ne propose aucune vérification de la syntaxe de l'expression.

Si une contrainte de précédence inclut une expression, une icône s’affiche sur la surface de dessin de l’onglet Flux de contrôle , en regard de la contrainte de précédence et l’info-bulle de l’icône affiche l’expression.

Ajouter une expression à une contrainte de précédence

  1. Dans SQL Server Data Tools (SSDT), ouvrez le projet Integration Services contenant le package souhaité.

  2. Dans l’Explorateur de solutions, double-cliquez sur le package pour l’ouvrir.

  3. Cliquez sur l'onglet Flux de contrôle .

  4. Dans l’aire de conception de l’onglet Flux de contrôle , double-cliquez sur la contrainte de précédence. L’Éditeur de contrainte de précédence s’ouvre.

  5. Sélectionnez Expression, Expression et contrainteou Expression ou contrainte dans la liste Opération d’évaluation .

  6. Tapez une expression dans la zone de texte Expression ou lancez le Générateur d’expressions pour créer une expression.

  7. Pour valider la syntaxe de l’expression, cliquez sur Tester.

  8. Pour enregistrer le package mis à jour, cliquez sur Enregistrer les éléments sélectionnés dans le menu Fichier .

Combinaison de valeurs d’exécution et d’expressions

Le tableau qui suit décrit les effets de la combinaison d'une contrainte de valeur d'exécution et d'une expression dans une contrainte de précédence.

Opération d'évaluation Résultat d'évaluation de la contrainte Résultat d'évaluation de l'expression L'exécutable contraint s'exécute
Contrainte Vrai N/A Vrai
Contrainte Faux N/A Faux
Expression N/A True True
Expression N/A False False
Contrainte et expression True True True
Contrainte et expression True False False
Contrainte et expression False True False
Contrainte et expression False False False
Contrainte ou expression True True True
Contrainte ou expression True False True
Contrainte ou expression False True True
Contrainte ou expression False False False

Scénarios de contraintes complexes avec plusieurs contraintes de précédence

Une contrainte de précédence connecte deux exécutables : deux tâches, deux conteneurs, ou un de chaque. Ils sont connus sous le nom d'exécutable de précédence et d'exécutable contraint. Un exécutable contraint peut comprendre plusieurs contraintes de précédence. Pour plus d’informations, consultez Contraintes de précédence.

Assembler des scénarios de contraintes complexes par regroupement de contraintes permet d'implémenter un flux de contrôle complexe dans les packages. Par exemple, dans l’illustration qui suit, la tâche D est liée à la tâche A par une contrainte Success , la tâche D est liée à la tâche B par une contrainte Failure , et la tâche D est liée à la tâche C par une contrainte Success . Les contraintes de précédence entre la tâche D et la tâche A, entre la tâche D et la tâche B, et entre la tâche D et la tâche C participent à une relation et logique. Par conséquent, pour que la tâche D s'exécute, la tâche A doit s'exécuter avec succès, la tâche B doit échouer et la tâche C doit s'exécuter avec succès.

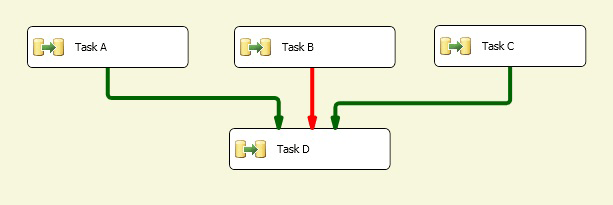

Tâches liées par des contraintes de précédence

Propriété LogicalAnd

Si une tâche ou un conteneur comporte plusieurs contraintes, la propriété LogicalAnd indique si une contrainte de précédence est évaluée seule ou de concert avec les autres contraintes.

Vous pouvez définir la propriété LogicalAnd à l’aide de l’Éditeur de contrainte de précédence dans le concepteur SSIS ou dans la fenêtre Propriétés fournie par SQL Server Data Tools (SSDT) .

Définir la valeur par défaut des contraintes de précédence

Pendant la première utilisation du concepteur SSIS , la valeur par défaut d’une contrainte de précédence est Success. Suivez les étapes ci-dessous pour configurer le concepteur SSIS de sorte qu'il utilise une valeur par défaut différente pour les contraintes de précédence.

  1. Ouvrez SQL Server Data Tools (SSDT).

  2. Dans le menu Outils , cliquez sur Options.

  3. Dans la boîte de dialogue Options , développez Concepteurs Business Intelligence , puis Concepteurs de services d’intégration.

  4. Cliquez sur Connexion automatique flux de contrôle , puis sélectionnez Connecter une nouvelle forme sur la forme sélectionnée par défaut.

  5. Dans la liste déroulante, choisissez Utiliser une contrainte Failure (échec) pour la nouvelle forme ou Utiliser une contrainte Completion (fin) pour la nouvelle forme.

  6. Cliquez sur OK.

Créer une contrainte de précédence par défaut

  1. Dans SQL Server Data Tools (SSDT), ouvrez le projet Integration Services contenant le package souhaité.

  2. Dans l’Explorateur de solutions, double-cliquez sur le package pour l’ouvrir.

  3. Cliquez sur l'onglet Flux de contrôle .

  4. Sur la surface de dessin de l’onglet Flux de contrôle , cliquez sur la tâche ou le conteneur et faites glisser son connecteur vers l’exécutable auquel vous voulez que la contrainte de précédence s’applique.

  5. Pour enregistrer le package mis à jour, cliquez sur Enregistrer les éléments sélectionnés dans le menu Fichier .
