Effet de carte de déplacement

Utilisez l’effet de carte de déplacement pour déplacer les pixels de l’image d’entrée par les valeurs d’intensité d’une deuxième image d’entrée.

Le CLSID de cet effet est CLSID_D2D1DisplacementMap.

• Exemple d’image
• Propriétés de l’effet
• Canaux de couleurs
• Bitmap de sortie
• Configuration requise
• Rubriques connexes

Exemple d’image

Avant

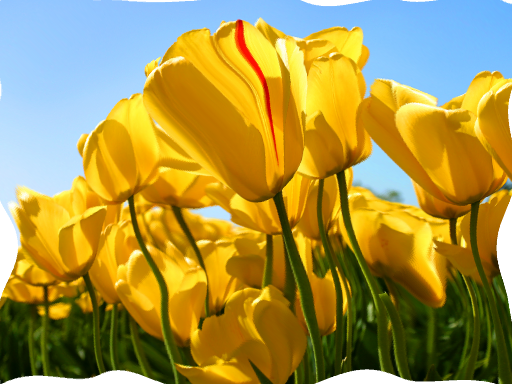

After

ComPtr<ID2D1Effect> displacementMapEffect;
m_d2dContext->CreateEffect(CLSID_D2D1DisplacementMap, &displacementMapEffect);

displacementMapEffect->SetInput(0, bitmap);
displacementMapEffect->SetValue(D2D1_DISPLACEMENTMAP_PROP_SCALE, 100.0f);

// The second input of the displacement effect determines how the input image is transformed.
// For this example, we will use a turbulence effect as the second input to randomly distort the image.
ComPtr<ID2D1Effect> turbulenceEffect;
m_d2dContext->CreateEffect(CLSID_D2D1Turbulence, &turbulenceEffect);
displacementMapEffect->SetInputEffect(1, turbulenceEffect.Get());

m_d2dContext->BeginDraw();
m_d2dContext->DrawImage(displacementMapEffect.Get());
m_d2dContext->EndDraw();

Les emplacements des pixels dans la sortie sont déterminés à l’aide de cette formule :

C'(x,y)=C(x+ scale*(XChannelSelector(Displacement Bitmap (x,y))-0.5),y+ scale*(YChannelSelector(Displacement Bitmap (x,y)-0.5))

Où :

C (x, y) est le pixel de sortie à (x, y).
C (x, y) est le pixel d’entrée à (x, y).
Bitmap de déplacement (x, y) est l’intensité du pixel de déplacement aux coordonnées spécifiées
XChannelSelector l’intensité du canal RGBA sélectionné à partir de la bitmap de déplacement qui déplace l’image d’entrée dans la direction X.
YChannelSelector l’intensité du canal RGBA sélectionné à partir de la bitmap de déplacement qui déplace l’image d’entrée dans la direction Y.

L’effet rééchantillonne l’image d’entrée en fonction de la propriété d’échelle et de l’intensité de l’image de déplacement. Il utilise l’interpolation bilinéaire si l’échantillonnage à partir de pixels dans l’image d’entrée.

Cet effet fonctionne sur les images alpha droites et prémultipliées. Le format alpha de sortie est identique au format d’entrée.

Propriétés de l’effet

Nom complet et énumération d’index	Type et valeur par défaut	Description
Scale D2D1_DISPLACEMENTMAP_PROP_SCALE	FLOAT 0.0f	Multiplie l’intensité du canal sélectionné à partir de l’image de déplacement. Plus vous définissez cette propriété, plus l’effet déplace les pixels
XChannelSelect D2D1_DISPLACEMENTMAP_PROP_X_CHANNEL_SELECT	D2D1_CHANNEL_SELECTOR D2D1_CHANNEL_SELECTOR_A	L’effet extrait l’intensité de ce canal de couleurs et l’utilise pour déplacer spatialement l’image dans la direction X. Pour plus d’informations , consultez Canaux de couleurs.
YChannelSelect D2D1_DISPLACEMENTMAP_PROP_Y_CHANNEL_SELECT	D2D1_CHANNEL_SELECTOR D2D1_CHANNEL_SELECTOR_A	L’effet extrait l’intensité de ce canal de couleurs et l’utilise pour déplacer spatialement l’image dans la direction Y. Pour plus d’informations , consultez Canaux de couleurs.

Canaux de couleurs

Énumération	Description
D2D1_CHANNEL_SELECTOR_R	L’effet extrait la sortie d’intensité du canal rouge.
D2D1_CHANNEL_SELECTOR_G	L’effet extrait la sortie d’intensité du canal vert.
D2D1_CHANNEL_SELECTOR_B	L’effet extrait la sortie d’intensité du canal bleu.
D2D1_CHANNEL_SELECTOR_A	L’effet extrait la sortie d’intensité du canal alpha.

Bitmap de sortie

Vous pouvez déterminer la taille maximale de la bitmap de sortie avec les équations suivantes :

Bitmap de sortie ? Pixels=(Taille de bitmap d’entrée?( DIPs)+Mise à l’échelle)*(Ppp utilisateur/96)

Bitmap_{de sortie y} Pixels=(Taille de bitmap d’entrée_y(DIPs) + Échelle)*(Ppp utilisateur/96)

Spécifications

Condition requise	Valeur
Client minimal pris en charge	Windows 8 et mise à jour de plateforme pour Windows 7 [applications de bureau | Applications du Windows Store]
Serveur minimal pris en charge	Windows 8 et mise à jour de plateforme pour Windows 7 [applications de bureau | Applications du Windows Store]
En-tête	d2d1effects.h
Bibliothèque	d2d1.lib, dxguid.lib

Rubriques connexes

ID2D1Effect
