Restricciones de precedencia

  • Artigo

Se aplica a: SQL Server SSIS Integration Runtime en Azure Data Factory

Las restricciones de precedencia vinculan ejecutables, contenedores y tareas de paquetes en un flujo de control, y especifican condiciones que determinan si se ejecutan los ejecutables. Un ejecutable puede ser un contenedor de bucles For, de bucles Foreach o de secuencia, o bien una tarea o un controlador de eventos. Los controladores de eventos usan las restricciones de precedencia para vincular sus ejecutables en un flujo de control.

Una restricción de precedencia vincula dos ejecutables: el ejecutable de precedencia y el ejecutable restringido. El ejecutable de precedencia se ejecuta antes del ejecutable restringido y el resultado de la ejecución del ejecutable de precedencia puede determinar si se ejecuta el ejecutable restringido. El siguiente diagrama muestra dos ejecutables vinculados por una restricción de precedencia.

Ejecutables conectados mediante una restricción de precedencia

En un flujo de control lineal, es decir, un flujo sin bifurcaciones, las restricciones de precedencia controlan ellas mismas la secuencia en que se ejecutan las tareas. Si un flujo de control se bifurca, el motor de tiempo de ejecución de Integration Services determina el orden de ejecución entre las tareas y contenedores que siguen inmediatamente la bifurcación. El motor de tiempo de ejecución también determina el orden de ejecución entre los flujos de trabajo no conectados en un flujo de control.

La arquitectura de contenedor anidado de Integration Services habilita todos los contenedores, salvo el contenedor del host de la tarea que encapsula una sola tarea, para incluir otros contenedores, cada uno de los cuales tiene su propio flujo de control. Los contenedores de bucles For, de bucles Foreach y de secuencia pueden incluir varias tareas y otros contenedores, que a su vez pueden incluir varias tareas y contenedores. Por ejemplo, un paquete con una tarea Script y un contenedor de secuencias tiene una restricción de precedencia que vincula la tarea Script y el contenedor de secuencias. El contenedor de secuencias incluye tres tareas Script y las restricciones de precedencia vinculan las tres tareas Script en un flujo de control. El siguiente diagrama muestra las restricciones de precedencia en un paquete con dos niveles de anidamiento.

Restricciones de precedencia en un paquete

Dado que el paquete se encuentra en la parte superior de la jerarquía de contenedores de SSIS , no se pueden vincular varios paquetes mediante restricciones de precedencia. Sin embargo, puede agregar una tarea Ejecutar paquete a un paquete y vincular indirectamente otro paquete en el flujo de control.

Puede configurar las restricciones de precedencia de las siguientes maneras:

  • Especificar una operación de evaluación. La restricción de precedencia usa un valor de restricción, una expresión, ambas cosas o una de ellas para determinar si se ejecuta el ejecutable restringido.

  • Si la restricción de precedencia usa un resultado de ejecución, puede especificar el resultado de ejecución para que sea correcto, error o conclusión.

  • Si la restricción de precedencia usa un resultado de evaluación, puede proporcionar una expresión que se evalúa como un valor booleano.

  • Especificar si la restricción de precedencia se evalúa individualmente o junto con otras restricciones que se aplican al ejecutable restringido.

Operaciones de evaluación

Integration Services proporciona las siguientes operaciones de evaluación:

  • Una restricción que usa solamente el resultado de la ejecución del ejecutable de precedencia para determinar si el ejecutable restringido se ejecuta. El resultado de la ejecución del ejecutable de precedencia puede ser conclusión, correcto o error. Esta es la operación predeterminada.

  • Una expresión que se evalúa para determinar si se ejecuta el ejecutable restringido. Si la expresión se evalúa como TRUE, el ejecutable restringido se ejecuta.

  • Una expresión y una restricción que combina los requisitos de los resultados de la ejecución del ejecutable de precedencia y los resultados de devolución de la evaluación de la expresión.

  • Una expresión o una restricción que usa los resultados de la ejecución del ejecutable de precedencia o los resultados de devolución de la evaluación de la expresión.

SSIS usa colores para identificar el tipo de restricción de precedencia. La restricción de operación realizada correctamente es verde, la de error es roja y la de conclusión es azul. Para mostrar etiquetas de texto en el Diseñador SSIS que muestran el tipo de la restricción, debe configurar las características de accesibilidad del Diseñador SSIS .

La expresión debe ser una expresión de SSIS válida y puede incluir funciones, operadores y variables del sistema y personalizadas. Para obtener más información, consulte Expresiones de Integration Services (SSIS) y Variables de Integration Services (SSIS).

Resultados de la ejecución

La restricción de precedencia puede usar los siguientes resultados de ejecución individualmente o combinados con una expresión.

  • La conclusión requiere solamente que el ejecutable de precedencia se haya completado, sin importar su resultado, para que el ejecutable restringido se pueda ejecutar.

  • El resultado correcto requiere que el ejecutable de precedencia se complete correctamente para que pueda ejecutarse el ejecutable restringido.

  • El resultado de error requiere que el ejecutable de precedencia genere un error para que pueda ejecutarse el ejecutable restringido.

Nota:

Solo las restricciones de precedencia que son miembros de la misma colección Precedence Constraint se pueden agrupar en una condición lógica AND. Por ejemplo, no se pueden combinar restricciones de precedencia de dos contenedores de bucles Foreach.

Establecer las propiedades de una restricción de precedencia con el Editor de restricciones de precedencia

  1. En SQL Server Data Tools (SSDT), abra el proyecto de Integration Services que contiene el paquete que desea.

  2. En el Explorador de soluciones, haga doble clic en el paquete para abrirlo.

  3. Haga clic en la pestaña Flujo de control .

  4. Haga doble clic en la restricción de precedencia.

    Se abre el Editor de restricciones de precedencia .

  5. En la lista desplegable Operación de evaluación , seleccione una operación de evaluación.

  6. En la lista desplegable Valor , seleccione el resultado de ejecución del ejecutable de precedencia.

  7. Si la operación de evaluación usa una expresión, escriba una expresión en el cuadro Expresión y haga clic en Probar para evaluarla.

    Nota:

    Los nombres de variables distinguen entre mayúsculas y minúsculas.

  8. Si hay varias tareas o contenedores conectados al ejecutable restringido, seleccione AND lógico para especificar que los resultados de la ejecución de todos los ejecutables anteriores deben evaluarse como true. Seleccione OR lógico para especificar que solo un resultado de la ejecución debe evaluarse como true.

  9. Haga clic en Aceptar para cerrar el Editor de restricciones de precedencia.

  10. Para guardar el paquete actualizado, haga clic en Guardar los elementos seleccionados, en el menú Archivo.

Editor de restricciones de precedencia

Utilice el cuadro de diálogo Editor de restricciones de precedencia para configurar restricciones de precedencia.

Opciones

Operación de evaluación
Permite especificar la operación de evaluación que utiliza la restricción de precedencia. Las operaciones son: Restricción, Expresión, Expresión y restricción y Expresión o restricción.

Valor
Especifique el valor de restricción: Correcto, Error o Finalización.

Nota:

La línea de restricción de precedencia es verde para Correcto, resaltada para Errory azul para Conclusión.

Expression
Si usa las operaciones Expresión, Expresión y restriccióno Expresión o restricción, escriba una expresión o inicie el Generador de expresiones para crear la expresión. La expresión debe evaluarse como un valor booleano.

Test
Permite validar la expresión.

Y lógico
Seleccione esta opción para indicar que varias restricciones de precedencia en el mismo archivo ejecutable deben evaluarse de forma conjunta. Todas las restricciones deben evaluarse como True.

Nota:

Este tipo de restricción de precedencia se muestra como una línea sólida verde, resaltada o azul.

O lógico
Seleccione esta opción para indicar que varias restricciones de precedencia en el mismo archivo ejecutable deben evaluarse de forma conjunta. Al menos una restricción debe evaluarse como True.

Nota:

Este tipo de restricción de precedencia se muestra como una línea de puntos verde, resaltada o azul.

Establecer las propiedades de una restricción de precedencia en la ventana Propiedades

  1. En SQL Server Data Tools (SSDT), abra el proyecto de Integration Services que contiene el paquete que desea modificar.

  2. En el Explorador de soluciones, haga doble clic en el paquete para abrirlo.

  3. Haga clic en la pestaña Flujo de control . En la superficie de diseño de la pestaña Flujo de control , haga clic con el botón derecho en la restricción de precedencia y, luego, haga clic en Propiedades. En la ventana Propiedades, modifique los valores de las propiedades.

  4. En la ventana Propiedades , establezca las siguientes propiedades de lectura y escritura para las restricciones de precedencia:

    Propiedad de lectura/escritura Acción de configuración
    Descripción Escribir una descripción.
    EvalOp Seleccionar una operación de evaluación. Si seleccionan las operaciones Expression, ExpressionAndConstanto ExpressionOrConstant , se puede especificar una expresión.
    Expression Si la operación de evaluación contiene una expresión, se debe proporcionar una expresión. La expresión debe evaluarse como un valor booleano. Para obtener más información sobre el lenguaje de expresiones, consulte Expresiones de Integration Services (SSIS).
    AND lógico Configure AND lógico para especificar si la restricción de precedencia se evalúa en conjunto con otras restricciones de precedencia, cuando preceden varios ejecutables y están vinculados al ejecutable restringido.
    Name Actualizar el nombre de la restricción de precedencia.
    ShowAnnotation Especificar el tipo de anotación que se va a usar. Elija Never para deshabilitar anotaciones, AsNeeded para habilitar anotaciones a petición, ConstraintName para realizar anotaciones automáticamente usando el valor de la propiedad Name, ConstraintDescription para realizar anotaciones automáticamente usando el valor de la propiedad Description y ConstraintOptions para realizar anotaciones automáticamente al usar el valor de las propiedades Value y Expression.
    Value Si la operación de evaluación especificada en la propiedad EvalOP contiene una restricción, seleccione el resultado de la ejecución del ejecutable de restricción.

  5. Cierre la ventana Propiedades.

  6. Para guardar el paquete actualizado, haga clic en Guardar los elementos seleccionados, en el menú Archivo.

Establecer el valor de una restricción de precedencia con el menú contextual

  1. En SQL Server Data Tools (SSDT), abra el proyecto de Integration Services que contiene el paquete que desea.

  2. En el Explorador de soluciones, haga doble clic en el paquete para abrirlo.

  3. Haga clic en la pestaña Flujo de control .

  4. En la superficie de diseño de la pestaña Flujo de control , haga clic con el botón derecho en la restricción de precedencia y luego haga clic en Correcto, Erroro Conclusión.

  5. Para guardar el paquete actualizado, haga clic en Guardar los elementos seleccionados en el menú Archivo .

Agregar expresiones a las restricciones de precedencia

Una restricción de precedencia puede utilizar una expresión para definir la restricción entre dos aplicaciones ejecutables: el ejecutable de precedencia y el ejecutable restringido. Los ejecutables pueden ser tareas o contenedores. La expresión se puede usar por sí sola o combinada con el resultado de la ejecución del ejecutable de precedencia. El resultado de la ejecución de un ejecutable es su ejecución correcta o un error. Cuando configura el resultado de ejecución de una restricción de precedencia, puede establecer el resultado de ejecución en Success, Failureo Completion. Success exige la ejecución correcta del ejecutable de precedencia, Failure requiere que el ejecutable de precedencia genere un error y Completion indica que el ejecutable restringido se debe ejecutar independientemente de si la tarea de precedencia se ejecuta correctamente o genera un error. Para obtener más información, vea Restricciones de precedencia.

La expresión debe evaluarse como True o False y debe ser una expresión válida de Integration Services . La expresión puede usar literales, variables del sistema y personalizadas, y las funciones y operadores que proporciona la gramática de expresiones de SSIS . Por ejemplo, la expresión @Count == SQRT(144) + 10 usa la variable Count, la función SQRT y los operadores igual (==) y sumar (+). Para obtener más información, consulte Expresiones de Integration Services (SSIS).

En la ilustración siguiente, la tarea A y la tarea B están vinculadas por una restricción de precedencia que usa un resultado de ejecución y una expresión. El valor de restricción se establece en Success y la expresión es @X >== @Z. La tarea B, la tarea restringida, se ejecuta solamente si la tarea A se completa correctamente y el valor de la variable X es mayor o igual al valor de la variable Z.

Restricciones de precedencia entre dos tareas

Los ejecutables también se pueden vincular mediante varias restricciones de precedencia que contienen diferentes expresiones. Por ejemplo, en la siguiente ilustración, las tareas B y C están vinculadas a la tarea A por restricciones de precedencia que usan resultados de ejecución y expresiones. Ambos valores de restricción se establecen en Success. Una restricción de precedencia incluye la expresión @X >== @Z, y la otra restricción de precedencia la expresión @X < @Z. Según los valores de la variable X y la variable Z, se ejecuta la tarea C o la tarea B.

Expresiones en restricciones de precedencia

Puede agregar o modificar una expresión mediante el Editor de restricciones de precedencia en el Diseñador SSIS , o en la ventana Propiedades que proporciona SQL Server Data Tools (SSDT) . Sin embargo, la ventana Propiedades no proporciona ninguna comprobación de la sintaxis de la expresión.

Si una restricción de precedencia incluye una expresión, aparece un icono en la superficie de diseño de la pestaña Flujo de control , junto a la restricción de precedencia, y la información sobre herramientas del icono muestra la expresión.

Agregar una expresión a una restricción de precedencia

  1. En SQL Server Data Tools (SSDT), abra el proyecto de Integration Services que contiene el paquete que desea.

  2. En el Explorador de soluciones, haga doble clic en el paquete para abrirlo.

  3. Haga clic en la pestaña Flujo de control .

  4. En la superficie de diseño de la pestaña Flujo de control , haga doble clic en la restricción de precedencia. Se abre el Editor de restricciones de precedencia .

  5. Seleccione Expresión, Expresión y restricción, o Expresión o restricción en la lista Operación de evaluación .

  6. Escriba una expresión o haga clic en el cuadro Expresión o inicie el Generador de expresiones para crear una expresión.

  7. Para validar la sintaxis de expresión, haga clic en Probar.

  8. Para guardar el paquete actualizado, haga clic en Guardar los elementos seleccionados, en el menú Archivo.

Combinar valores de ejecución y expresiones

La siguiente tabla describe los efectos de combinar una restricción de valor de ejecución y una expresión en una restricción de precedencia.

Operación de evaluación La restricción se evalúa como La expresión se evalúa como El ejecutable restringido se ejecuta
Restricción True N/D True
Restricción Falso N/D Falso
Expression N/D True True
Expression N/D Falso False
Restricción y expresión True True True
Restricción y expresión True False False
Restricción y expresión False True False
Restricción y expresión False False False
Restricción o expresión True True True
Restricción o expresión True False True
Restricción o expresión False True True
Restricción o expresión False False False

Escenarios de restricciones complejas con varias restricciones de precedencia

Una restricción de precedencia conecta dos ejecutables: dos tareas, dos contenedores o uno de cada. Se conocen como el ejecutable de precedencia y el ejecutable restringido. Un ejecutable restringido puede tener varias restricciones de precedencia. Para obtener más información, vea Restricciones de precedencia.

El ensamblaje de escenarios de restricciones complejas mediante la agrupación de restricciones le permite implementar un flujo de control complejo en paquetes. Por ejemplo, en la siguiente ilustración, la tarea D se vincula a la tarea A mediante una restricción Success , la tarea D se vincula a la tarea B mediante una restricción Failure , y la tarea D se vincula a la tarea C mediante una restricción Success . Las restricciones de precedencia entre la tarea D y la tarea A, entre la tarea D y la tarea B, y entre la tarea D y la tarea C participan en una relación lógica and . Por lo tanto, para que la tarea D se ejecute, la tarea A se debe ejecutar correctamente, la tarea B debe sufrir un error en su ejecución, y la tarea C se debe ejecutar correctamente.

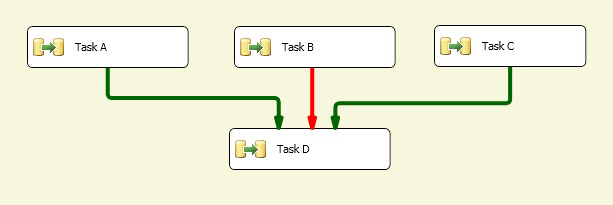

Tareas vinculadas por las restricciones de precedencia

Propiedad LogicalAnd

Si una tarea o contenedor tiene varias restricciones, la propiedad LogicalAnd especifica si se evalúa una restricción de precedencia individualmente o en conjunto con otras restricciones.

Puede especificar la propiedad LogicalAnd mediante el Editor de restricciones de precedencia en el Diseñador SSIS , o en la ventana Propiedades que proporciona SQL Server Data Tools (SSDT) .

Establecer el valor predeterminado para las restricciones de precedencia

Cuando se usa por primera vez el Diseñador SSIS , el valor predeterminado de una restricción de precedencia es Success. Siga estos pasos para configurar el Diseñador SSIS y usar un valor predeterminado diferente para las restricciones de precedencia.

  1. Abra SQL Server Data Tools (SSDT).

  2. En el menú Herramientas , haga clic en Opciones.

  3. En el cuadro de diálogo Opciones , expanda Diseñadores de Business Intelligence y, a continuación, Diseñadores de Integration Services.

  4. Haga clic en Conexión automática de flujo de control y seleccione Conectar una nueva forma a la forma seleccionada de manera predeterminada.

  5. En la lista desplegable, elija Usar una restricción de error en la operación para la nueva forma o Usar una restricción de operación completada para la nueva forma.

  6. Haga clic en OK.

Crear una restricción de precedencia predeterminada

  1. En SQL Server Data Tools (SSDT), abra el proyecto de Integration Services que contiene el paquete que desea.

  2. En el Explorador de soluciones, haga doble clic en el paquete para abrirlo.

  3. Haga clic en la pestaña Flujo de control .

  4. En la superficie de diseño de la pestaña Flujo de control , haga clic en la tarea o contenedor y arrastre su conector al ejecutable al que desea aplicar la restricción de precedencia.

  5. Para guardar el paquete actualizado, haga clic en Guardar los elementos seleccionados, en el menú Archivo.
