प्रक्रिया एनीमेशन के साथ, आप समय के साथ प्रक्रिया विकास की कल्पना कर सकते हैं। आप एनीमेशन स्क्रीन पर अपने प्रोसेस मैप या सोशल ग्राफ पर एनीमेशन को देख सकते हैं।
एनीमेशन नियंत्रण सेटिंग्स समायोजित करें
एनीमेशन स्क्रीन पर एनीमेशन गति, उन्नत सेटिंग्स और बहुत कुछ नियंत्रित करें।

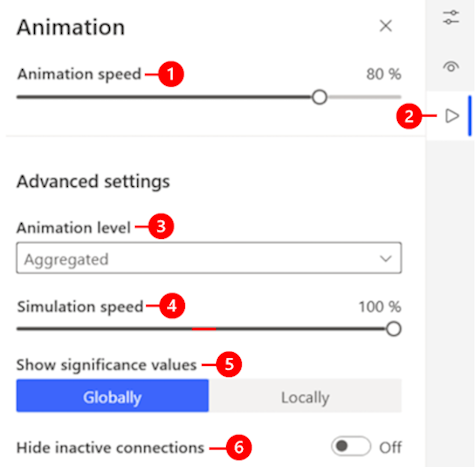

लेजेंड:
एनीमेशन गति स्लाइडर: एनीमेशन प्लेबैक गति को समायोजित करने के लिए स्लाइडर को ले जाएँ। एनीमेशन फ्रेम में प्रदर्शित जानकारी अपरिवर्तित रहती है।
दायाँ तीर चिह्न: एनीमेशन स्क्रीन खोलने के लिए चुनें.
एनिमेशन स्तर ड्रॉपडाउन मेनू: दो विकल्प हैं: यह इंगित करने के लिए कि प्रक्रिया में वास्तविक गतिशीलता प्लेबैक के दौरान दिखाई जाएगी, तत्काल का चयन करें। यह इंगित करने के लिए समेकित का चयन करें कि वर्तमान में मॉनिटर किए गए समय बिंदु के आसपास की समय अवधि में समेकित प्रक्रिया गतिशीलता प्लेबैक के दौरान दिखाई जाएगी।
वर्तमान दृश्य के लिए जानकारी एकत्रित करने हेतु प्रयुक्त समयावधि की लंबाई प्रक्रिया खनन का हिस्सा है। यह प्रक्रिया की अवधि और सिमुलेशन गति सेटिंग पर निर्भर करता है। उदाहरण के लिए, सिमुलेशन की गति जितनी अधिक होगी, समयावधि उतनी ही लंबी होगी।
सिमुलेशन गति स्लाइडर: प्रक्रिया सिमुलेशन गति को समायोजित करने के लिए स्लाइडर को ले जाएं, जिस पर प्रदर्शित एनीमेशन जानकारी आधारित है। सिमुलेशन गति परिवर्तन का प्रदर्शित प्रक्रिया गतिशीलता में विस्तार की डिग्री पर प्रभाव पड़ता है। विचाराधीन प्रक्रिया की प्रकृति, उसकी अवधि और विश्लेषण के उद्देश्य के आधार पर, उच्च या निम्न स्तर के विवरण वाली गतिशीलता को प्राथमिकता दी जा सकती है।
वैकल्पिक रूप से, यदि आपके पास एक दीर्घकालिक प्रक्रिया है और आपको छोटी अवधि में गतिशीलता का विस्तृत विश्लेषण चाहिए, तो आप विश्लेषण के तहत प्रक्रिया को केवल संबंधित अवधि तक सीमित करने के लिए एक फिल्टर का उपयोग करना चाह सकते हैं।
महत्व मान दिखाएँ: एनीमेशन में किनारों और नोड्स के रंग हाइलाइटिंग के साथ मोड सेट करें। दो विकल्प: संपूर्ण सिम्युलेटेड प्रक्रिया में सभी नोड्स और किनारों के सभी मानों की तुलना में चार्ट किनारों और नोड्स में रंग में वर्तमान मान को हाइलाइट करने के लिए वैश्विक रूप से का चयन करें। सिम्युलेटेड प्रक्रिया में सभी नोड्स और किनारों के वर्तमान मानों की तुलना में चार्ट किनारों और नोड्स में रंग को हाइलाइट करने के लिए स्थानीय रूप से का चयन करें।
अधिक जानने के लिए, मूल्यों का महत्व प्रदर्शित करें पर जाएँ।
निष्क्रिय कनेक्शन छिपाएँ: वर्तमान में सक्रिय नहीं कनेक्शनों को दिखाने या छिपाने के लिए चालू या बंद करें। निष्क्रिय कनेक्शनों को छिपाने से एनीमेशन कम अव्यवस्थित हो जाता है।
प्लेबैक नियंत्रण का उपयोग करें
एनीमेशन प्लेबैक नियंत्रण स्क्रीन के निचले भाग में स्थित है। इसका उपयोग एनीमेशन शुरू करने, उसे रोकने, या प्रक्रिया में किसी भी स्थिति पर जाने के लिए करें।
प्रक्रिया में वास्तविक समय के बारे में जानकारी एनीमेशन चलाएँ के दाईं ओर दिखाई देती है।
एनीमेशन चलाने के लिए, एनीमेशन चलाएँ चुनें. जैसे ही स्वचालन चलता है, आपके प्रक्रिया सिमुलेशन पर नोड संख्या और किनारे का रंग बदल जाता है। अधिक जानने के लिए, एनीमेशन तत्वों के कार्य पर जाएं।
जब आप एनीमेशन चलाएँ चुनते हैं, तो बटन ऑटोमेशन रोकें में बदल जाता है।
स्वचालन को अस्थायी रूप से चलने से रोकने के लिए, स्वचालन रोकें का चयन करें।
