Oktatóanyag: Párhuzamos számításifeladat-futtatás az Azure Batchben a .NET API használatával

  • Cikk

Az Azure Batch használatával hatékonyan futtathat nagy méretű párhuzamos és nagy teljesítményű feldolgozási (high-performance computing, HPC) Batch-feladatokat az Azure-ban. Ez az oktatóanyag végigvezeti egy, a Batch segítségével párhuzamos számításifeladat-futtatást bemutató C#-példán. Megismerheti a Batch-alkalmazások általános munkafolyamatát, valamint azt, hogyan kommunikálhat programkódon keresztül a Batch- és Storage-erőforrásokkal.

  • Adjon hozzá egy alkalmazáscsomagot a Batch-fiókhoz.
  • Hitelesítés Batch- és Storage-fiókokkal.
  • Bemeneti fájlok feltöltése a Tárolóba.
  • Számítási csomópontok készletének létrehozása egy alkalmazás futtatásához.
  • Hozzon létre egy feladatot és feladatokat a bemeneti fájlok feldolgozásához.
  • Tevékenység végrehajtásának figyelése.
  • Kimeneti fájlok lekérése.

Ebben az oktatóanyagban mp4-médiafájlokat konvertál mp3 formátumba, párhuzamosan az ffmpeg nyílt forráskódú eszközzel.

If you don't have an Azure subscription, create an Azure free account before you begin.

Előfeltételek

  • Visual Studio 2017 vagy újabb, illetve .NET Core SDK Linuxhoz, macOS-hez vagy Windowshoz.

  • Egy Batch-fiók és egy társított Azure Storage-fiók. A fiókok létrehozásához tekintse meg az Azure Portalhoz vagy az Azure CLI-hez készült Batch rövid útmutatóit.

  • Töltse le a használati esethez megfelelő ffmpeg-verziót a helyi számítógépre. Ez az oktatóanyag és a kapcsolódó mintaalkalmazás az ffmpeg 4.3.1 Windows 64 bites teljes buildű verzióját használja. Ebben az oktatóanyagban csak a zip-fájlra van szüksége. A fájlt nem kell sem kibontania, sem helyileg telepítenie.

Bejelentkezés az Azure-ba

Jelentkezzen be az Azure Portalra.

Alkalmazáscsomag hozzáadása

Adja hozzá az Azure Portal segítségével az ffmpeg-et a Batch-fiókjához alkalmazáscsomagként. Az alkalmazáscsomagok segítenek a tevékenységalkalmazások kezelésében, valamint a készlet számítási csomópontjain való üzembe helyezésükben.

  1. Az Azure Portalon kattintson a További szolgáltatások>Batch-fiókok elemre, és válassza ki a Batch-fiók nevét.

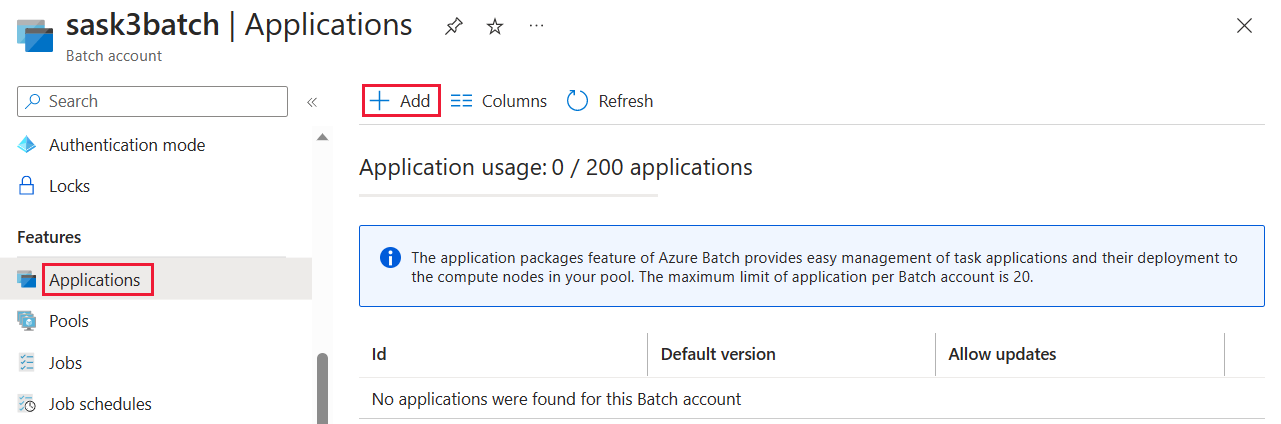

  2. Kattintson az Alkalmazások>Hozzáadás elemre.

    Screenshot of the Applications section of the batch account.

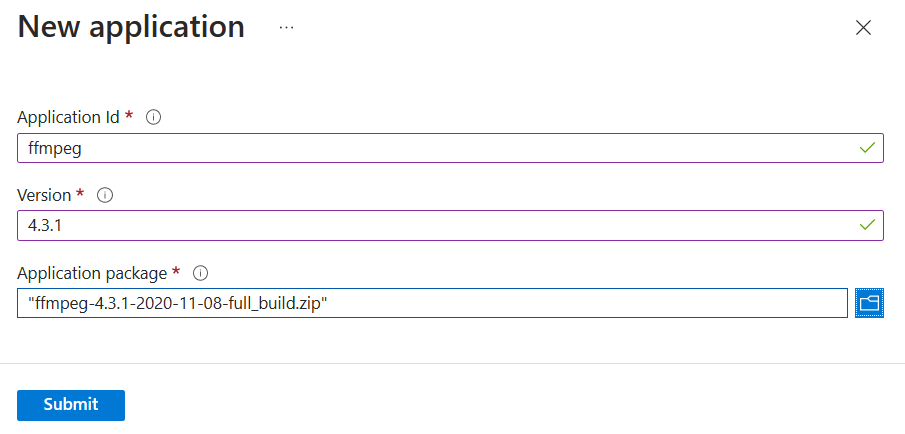

  3. Írja be az ffmpeg értéket az Alkalmazásazonosító mezőbe, a Verzió mezőbe pedig a 4.3.1-es csomagverziót. Válassza ki a letöltött ffmpeg zip fájlt, majd válassza a Küldés lehetőséget. Ezzel hozzáadta az ffmpeg alkalmazáscsomagját a Batch-fiókjához.

    Screenshot of the ID and version fields in the Add application section.

Fiók hitelesítő adatainak lekérése

Meg kell adnia például a Batch- és a Storage-fiók hitelesítő adatait. A szükséges hitelesítő adatokat például az Azure Portalon kérheti le egyszerűen. (A hitelesítő adatok az Azure API-k vagy parancssori eszközök használatával is lekérhetők.)

  1. Válassza az Összes szolgáltatás>Batch-fiókja lehetőséget, majd válassza ki a Batch-fiók nevét.

  2. A Batch hitelesítő adatainak megtekintéséhez válassza a Kulcsok lehetőséget. Másolja a Batch-fiók, az URL és az Elsődleges elérési kulcs mező értékét egy szövegszerkesztőbe.

  3. A Tárfiók nevének és kulcsainak megtekintéséhez válassza a Tárfiók lehetőséget. Másolja a Storage-fiók neve és az 1. kulcs mező értékét egy szövegszerkesztőbe.

A mintaalkalmazás letöltése és futtatása

A mintaalkalmazás letöltése

Töltse le vagy klónozza a mintaalkalmazást a GitHubról. A mintaalkalmazás adattárának Git-ügyféllel történő klónozásához használja az alábbi parancsot:

git clone https://github.com/Azure-Samples/batch-dotnet-ffmpeg-tutorial.git

Lépjen a BatchDotNetFfmpegTutorial.sln Visual Studio-megoldásfájlt tartalmazó könyvtárra.

Nyissa meg a megoldásfájlt a Visual Studióban, és frissítse a Program.cs hitelesítőadat-sztringeit a fiókokhoz kapott értékekkel. Például:

// Batch account credentials
private const string BatchAccountName = "yourbatchaccount";
private const string BatchAccountKey  = "xxxxxxxxxxxxxxxxE+yXrRvJAqT9BlXwwo1CwF+SwAYOxxxxxxxxxxxxxxxx43pXi/gdiATkvbpLRl3x14pcEQ==";
private const string BatchAccountUrl  = "https://yourbatchaccount.yourbatchregion.batch.azure.com";

// Storage account credentials
private const string StorageAccountName = "yourstorageaccount";
private const string StorageAccountKey  = "xxxxxxxxxxxxxxxxy4/xxxxxxxxxxxxxxxxfwpbIC5aAWA8wDu+AFXZB827Mt9lybZB1nUcQbQiUrkPtilK5BQ==";

Megjegyzés:

A példa egyszerűsítése érdekében a Batch- és a tárolási fiók hitelesítő adatai titkosítatlan szövegként jelennek meg. A gyakorlatban azt javasoljuk, hogy korlátozza a hozzáférést a hitelesítő adatokhoz, és ezekre környezeti változók vagy egy konfigurációs fájl használatával hivatkozzon a kódban. Példákat az Azure Batch kódmintáinak adattárában talál.

Győződjön meg arról is, hogy a megoldás ffmpeg alkalmazáscsomag-referenciája megegyezik a Batch-fiókba feltöltött ffmpeg-csomag azonosítójának és verziójának. Például: ffmpeg és 4.3.1.

const string appPackageId = "ffmpeg";
const string appPackageVersion = "4.3.1";

A mintaprojekt létrehozása és futtatása

Hozza létre és futtassa az alkalmazást a Visual Studióban vagy a parancssorban a dotnet build és a dotnet run paranccsal. Az alkalmazás futtatása után tekintse át a kódot annak megismerése érdekében, hogy mit csinálnak az alkalmazás egyes részei. Ha például a Visual Studióban:

  1. Kattintson a jobb gombbal a megoldásra a Megoldáskezelő, és válassza a Megoldás létrehozása lehetőséget.

  2. Erősítse meg a NuGet-csomagok visszaállítását, ha a rendszer erre kéri. Ha hiányzó csomagokat kell letöltenie, győződjön meg arról, hogy a NuGet-csomagkezelő telepítve van.

  3. Futtassa a megoldást. A mintaalkalmazás futtatásakor a konzol kimenete az alábbihoz hasonló lesz. A futtatás során szünet jelentkezhet a következőnél a készlet számítási csomópontjainak indításakor: Monitoring all tasks for 'Completed' state, timeout in 00:30:00....

Sample start: 11/19/2018 3:20:21 PM

Container [input] created.
Container [output] created.
Uploading file LowPriVMs-1.mp4 to container [input]...
Uploading file LowPriVMs-2.mp4 to container [input]...
Uploading file LowPriVMs-3.mp4 to container [input]...
Uploading file LowPriVMs-4.mp4 to container [input]...
Uploading file LowPriVMs-5.mp4 to container [input]...
Creating pool [WinFFmpegPool]...
Creating job [WinFFmpegJob]...
Adding 5 tasks to job [WinFFmpegJob]...
Monitoring all tasks for 'Completed' state, timeout in 00:30:00...
Success! All tasks completed successfully within the specified timeout period.
Deleting container [input]...

Sample end: 11/19/2018 3:29:36 PM
Elapsed time: 00:09:14.3418742

A készlet, a számítási csomópontok, a feladat és a tevékenységek monitorozásához lépjen az Azure Portalon a Batch-fiókjába. Ha például meg szeretné jeleníteni a készlete számítási csomópontjainak hőtérképét, kattintson a Készletek>WinFFmpegPool elemre.

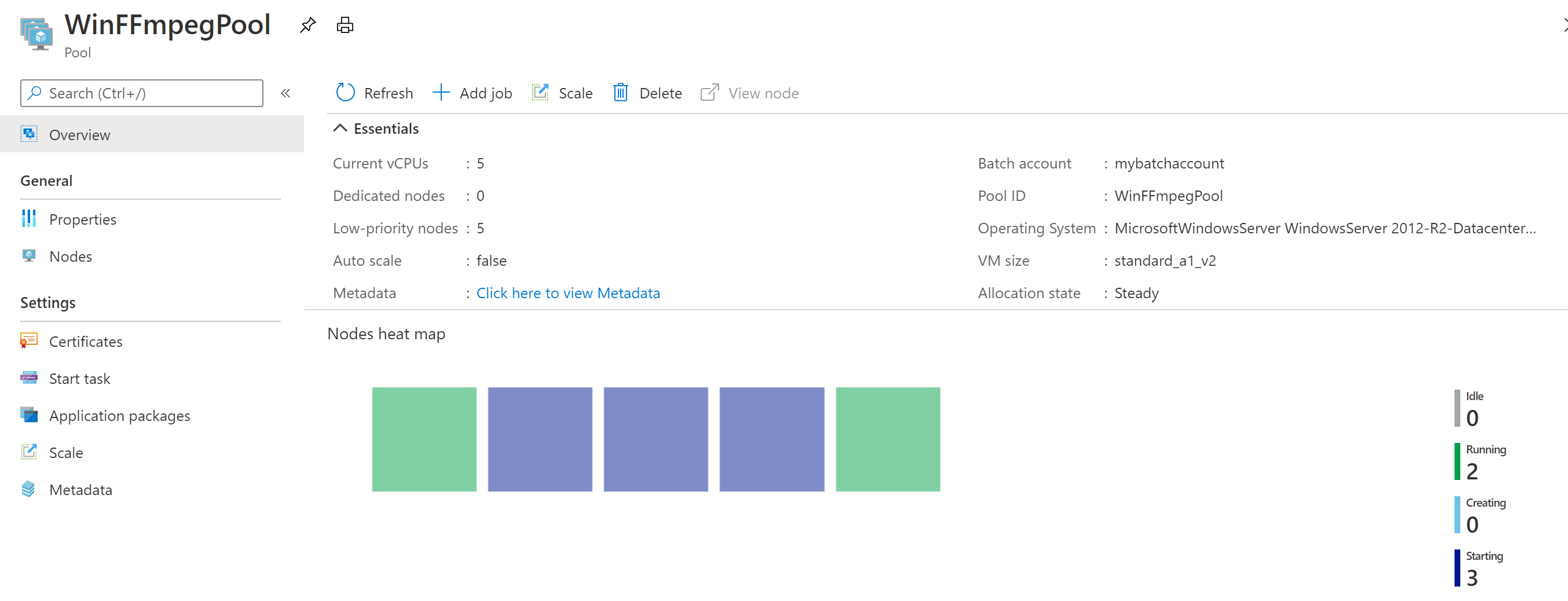

A tevékenységek futásakor a hőtérkép az alábbihoz hasonló:

Screenshot of the pool heat map in the Azure portal.

A jellemző végrehajtási idő körülbelül 10 perc, ha az alapértelmezett konfigurációban futtatja az alkalmazást. A készlet létrehozása veszi igénybe a legtöbb időt.

Kimeneti fájlok lekérése

Az Azure Portallal letöltheti az ffmpeg tevékenységek által létrehozott kimenti MP3-fájlokat.

  1. Kattintson a Minden szolgáltatás>Storage-fiókok lehetőségre, majd kattintson a Storage-fiók nevére.
  2. Kattintson a Blobok>Kimenet elemre.
  3. Kattintson a jobb gombbal az egyik kimeneti MP3-fájlra, majd kattintson a Letöltés gombra. Kövesse a böngészőben megjelenő utasításokat a fájl megnyitásához vagy mentéséhez.

Download output file

Bár ebben a mintában nem látható, programozott módon is letöltheti a fájlokat a számítási csomópontokról vagy a Storage-tárolóból.

A kód áttekintése

A következő szakaszok a mintaalkalmazást felosztják azokra a lépésekre, amelyeket az alkalmazás végrehajt a számítási feladatok a Batch szolgáltatásban történő feldolgozásához. A cikk további részeinek elolvasása közben tekintse meg a program.cs fájlt a megoldásban, mivel a minta nem minden kódsorát tárgyalja.

Blob- és Batch-ügyfelek hitelesítése

A társított Storage-fiókkal való kommunikációhoz az alkalmazás a .NET-hez készült Azure Storage ügyféloldali kódtárat használja. Ez létrehoz egy hivatkozást a fiókra egy CloudStorageAccount objektummal, és ehhez megosztott kulcsos hitelesítést használ. Ezután létrehoz egy CloudBlobClient objektumot.

// Construct the Storage account connection string
string storageConnectionString = String.Format("DefaultEndpointsProtocol=https;AccountName={0};AccountKey={1}",
                                StorageAccountName, StorageAccountKey);

// Retrieve the storage account
CloudStorageAccount storageAccount = CloudStorageAccount.Parse(storageConnectionString);

CloudBlobClient blobClient = storageAccount.CreateCloudBlobClient();

Az alkalmazás létrehoz egy BatchClient objektumot a Batch szolgáltatásban lévő készletek, feladatok és tevékenységek létrehozásához és kezeléséhez. A példákban szereplő Batch-ügyfél megosztott kulcsos hitelesítést használ. A Batch a Microsoft Entra-azonosítón keresztüli hitelesítést is támogatja az egyes felhasználók vagy felügyelet nélküli alkalmazások hitelesítéséhez.

BatchSharedKeyCredentials sharedKeyCredentials = new BatchSharedKeyCredentials(BatchAccountUrl, BatchAccountName, BatchAccountKey);

using (BatchClient batchClient = BatchClient.Open(sharedKeyCredentials))
...

Bemeneti fájlok feltöltése

Az alkalmazás továbbítja a CreateContainerIfNotExistAsync objektumot a blobClient metódusnak, hogy az létrehozzon egy Storage-tárolót a bemeneti MP4-fájlokhoz, valamint egy tárolót a tevékenység kimenetének.

CreateContainerIfNotExistAsync(blobClient, inputContainerName);
CreateContainerIfNotExistAsync(blobClient, outputContainerName);

Ezután a rendszer feltölti a fájlokat a bemeneti tárolóba a helyi InputFiles mappából. A tárolóban lévő fájlokat a rendszer a Batch által később a számítási csomópontra letölthető Batch ResourceFile-objektumként határozza meg.

A Program.cs két metódusa vesz részt a fájlok feltöltésében:

  • UploadFilesToContainerAsync: Objektumgyűjteményt ResourceFile és belső hívásokat UploadResourceFileToContainerAsync ad vissza a paraméterben inputFilePaths átadott összes fájl feltöltéséhez.
  • UploadResourceFileToContainerAsync: Minden fájlt blobként tölt fel a bemeneti tárolóba. A fájl feltöltése után megkapja a blobhoz tartozó közös hozzáférésű jogosultságkódot (SAS), és visszaad egy ResourceFile objektumot, amely azt jelöli.
string inputPath = Path.Combine(Environment.CurrentDirectory, "InputFiles");

List<string> inputFilePaths = new List<string>(Directory.GetFileSystemEntries(inputPath, "*.mp4",
    SearchOption.TopDirectoryOnly));

List<ResourceFile> inputFiles = await UploadFilesToContainerAsync(
  blobClient,
  inputContainerName,
  inputFilePaths);

További részleteket a fájlok egy Storage-fiókba a .NET segítségével blobként történő feltöltéséről a blobok .NET segítségével való feltöltését, letöltését és listázását ismertető cikkben talál.

Számításicsomópont-készlet létrehozása

A következő lépésben a minta létrehozza a számítási csomópontok készletét a Batch-fiókban a CreatePoolIfNotExistAsync hívásával. Ez a meghatározott metódus a BatchClient.PoolOperations.CreatePool metódussal adja meg a csomópontok számát, a virtuális gép méretét és a készletkonfigurációt. Itt egy VirtualMachineConfiguration objektum megad egy ImageReference objektumot egy, az Azure Marketplace-en közzétett Windows Server-rendszerképhez. A Batch az Azure Marketplace virtuálisgép-rendszerképeinek széles választékát támogatja, de egyéni rendszerképeket is használhat.

A csomópontok száma és a virtuális gépek mérete meghatározott állandókkal van megadva. A Batch támogatja a dedikált csomópontokat és a kihasználatlan csomópontokat, és a készletekben vagy mindkettőt használhatja. A dedikált csomópontok a készlet számára vannak fenntartva. A kihasználatlan csomópontok alacsonyabb áron érhetők el az Azure-beli többlet virtuálisgép-kapacitásból. A kihasználatlan csomópontok elérhetetlenné válnak, ha az Azure nem rendelkezik elegendő kapacitással. A minta alapértelmezés szerint létrehoz egy készletet, amely csak 5 kihasználatlan csomópontot tartalmaz Standard_A1_v2 méretben.

Megjegyzés:

Ellenőrizze a csomópontkvótákat. A Kvótakérelmek létrehozásáról a Batch szolgáltatás kvótái és korlátai című témakörben olvashat.

Az ffmpeg alkalmazás a számítási csomópontokon egy ApplicationPackageReference a készletkonfigurációhoz történő hozzáadásával lesz telepítve.

A CommitAsync metódus elküldi a készletet a Batch szolgáltatásnak.

ImageReference imageReference = new ImageReference(
    publisher: "MicrosoftWindowsServer",
    offer: "WindowsServer",
    sku: "2016-Datacenter-smalldisk",
    version: "latest");

VirtualMachineConfiguration virtualMachineConfiguration =
    new VirtualMachineConfiguration(
    imageReference: imageReference,
    nodeAgentSkuId: "batch.node.windows amd64");

pool = batchClient.PoolOperations.CreatePool(
    poolId: poolId,
    targetDedicatedComputeNodes: DedicatedNodeCount,
    targetLowPriorityComputeNodes: LowPriorityNodeCount,
    virtualMachineSize: PoolVMSize,
    virtualMachineConfiguration: virtualMachineConfiguration);

pool.ApplicationPackageReferences = new List<ApplicationPackageReference>
    {
    new ApplicationPackageReference {
    ApplicationId = appPackageId,
    Version = appPackageVersion}};

await pool.CommitAsync();

Feladat létrehozása

Egy Batch-feladat meghatároz egy készletet, amelyen futtathatók tevékenységek, valamint opcionális beállításokat, például a prioritást és az ütemezést a munkához. A minta a CreateJobAsync hívásával létrehoz egy feladatot. Ez a meghatározott metódus a BatchClient.JobOperations.CreateJob metódussal hoz létre egy feladatot a készleten.

A CommitAsync metódus elküldi a feladatot a Batch szolgáltatásnak. A feladat kezdetben nem tartalmaz tevékenységeket.

CloudJob job = batchClient.JobOperations.CreateJob();
job.Id = JobId;
job.PoolInformation = new PoolInformation { PoolId = PoolId };

await job.CommitAsync();

Tevékenységek létrehozása

A minta tevékenységeket hoz létre a feladatban az AddTasksAsync metódus meghívásával, amely létrehoz egy listát a CloudTask-objektumokról. Minden CloudTask az ffmpeg futtatásával dolgoz fel egy bemeneti ResourceFile-objektumot egy CommandLine tulajdonság segítségével. Az ffmpeg már korábban, a készlet létrehozásakor telepítve lett minden egyes csomóponton. Itt a parancssor az ffmpeg futtatásával konvertálja az egyes bemeneti MP4-videofájlokat MP3-hangfájllá.

A minta a parancssor futtatása után létrehoz egy OutputFile objektumot az MP3-fájlhoz. A rendszer az összes tevékenység kimeneti fájlját (ebben az esetben egyet) feltölti egy, a társított Storage-fiókban lévő tárolóba a tevékenység OutputFiles tulajdonsága segítségével. A kódmintában korábban egy közös hozzáférésű jogosultságkód URL-címét (outputContainerSasUrl) szerezték be, amely írási hozzáférést biztosít a kimeneti tárolóhoz. Figyelje meg az objektumon outputFile beállított feltételeket. A feladat kimeneti fájlja csak a feladat sikeres befejezése (OutputFileUploadCondition.TaskSuccess) után lesz feltöltve a tárolóba. További megvalósítási részletekért tekintse meg a GitHub teljes kódmintáját .

Ezt követően a minta tevékenységeket ad a feladathoz az AddTaskAsync metódussal, amely várólistára helyezi azokat a számítási csomópontokon való futtatáshoz.

Cserélje le a végrehajtható fájl elérési útját a letöltött verzió nevére. Ez a mintakód a példát ffmpeg-4.3.1-2020-11-08-full_buildhasználja.

 // Create a collection to hold the tasks added to the job.
List<CloudTask> tasks = new List<CloudTask>();

for (int i = 0; i < inputFiles.Count; i++)
{
    string taskId = String.Format("Task{0}", i);

    // Define task command line to convert each input file.
    string appPath = String.Format("%AZ_BATCH_APP_PACKAGE_{0}#{1}%", appPackageId, appPackageVersion);
    string inputMediaFile = inputFiles[i].FilePath;
    string outputMediaFile = String.Format("{0}{1}",
        System.IO.Path.GetFileNameWithoutExtension(inputMediaFile),
        ".mp3");
    string taskCommandLine = String.Format("cmd /c {0}\\ffmpeg-4.3.1-2020-09-21-full_build\\bin\\ffmpeg.exe -i {1} {2}", appPath, inputMediaFile, outputMediaFile);

    // Create a cloud task (with the task ID and command line)
    CloudTask task = new CloudTask(taskId, taskCommandLine);
    task.ResourceFiles = new List<ResourceFile> { inputFiles[i] };

    // Task output file
    List<OutputFile> outputFileList = new List<OutputFile>();
    OutputFileBlobContainerDestination outputContainer = new OutputFileBlobContainerDestination(outputContainerSasUrl);
    OutputFile outputFile = new OutputFile(outputMediaFile,
       new OutputFileDestination(outputContainer),
       new OutputFileUploadOptions(OutputFileUploadCondition.TaskSuccess));
    outputFileList.Add(outputFile);
    task.OutputFiles = outputFileList;
    tasks.Add(task);
}

// Add tasks as a collection
await batchClient.JobOperations.AddTaskAsync(jobId, tasks);
return tasks

Tevékenységek monitorozása

Amikor a Batch tevékenységeket ad egy feladathoz, a szolgáltatás automatikusan várólistára helyezi és ütemezi azok végrehajtását a társított készlet számítási csomópontjain. A Batch a megadott beállítások alapján elvégzi a tevékenységek várólistára helyezésével, ütemezésével, újrapróbálásával kapcsolatos összes feladatot, valamint a tevékenységekhez kapcsolódó egyéb rendszergazdai teendőket.

A tevékenységek végrehajtása sokféleképpen megfigyelhető. Ez a minta meghatároz egy MonitorTasks metódust, amely csak a tevékenységek befejezéséről, illetve a meghiúsult vagy a sikeres állapotról küld jelentést. A MonitorTasks kód meghatároz egy ODATADetailLevel objektumot, amely hatékonyan kiválasztja a lehető legkevesebb információt a tevékenységekről. Ezután létrehoz egy TaskStateMonitor objektumot, amely a tevékenységállapotok figyeléséhez biztosít segédeszközöket. A MonitorTasks metódusban a minta megvárja, amíg minden tevékenység el nem éri a TaskState.Completed állapotot egy adott időkorláton belül. Ezután megszakítja a feladatot, és jelentést készít a befejeződött, de esetleg hibába ütköző tevékenységekről (ahol például a program nem nullás kilépési kódot adott).

TaskStateMonitor taskStateMonitor = batchClient.Utilities.CreateTaskStateMonitor();
try
{
    await taskStateMonitor.WhenAll(addedTasks, TaskState.Completed, timeout);
}
catch (TimeoutException)
{
    batchClient.JobOperations.TerminateJob(jobId);
    Console.WriteLine(incompleteMessage);
    return false;
}
batchClient.JobOperations.TerminateJob(jobId);
 Console.WriteLine(completeMessage);
...

Clean up resources

A tevékenységek futtatása után az alkalmazás automatikusan törli a létrehozott bemeneti Storage-tárolót, és felkínálja a Batch-készlet és -feladat törlésének lehetőségét. A BatchClient JobOperations és PoolOperations osztálya is rendelkezik megfelelő törlési metódusokkal, amelyeket a rendszer meghív, ha megerősíti a törlést. Bár magukért a feladatokért és tevékenységekért nem kell fizetnie, a számítási csomópontokért igen. Ezért ajánlott csak szükség szerint lefoglalni a készleteket. A készlet törlésekor a rendszer a csomópont összes tevékenységének kimenetét is törli. A kimeneti fájlok azonban megmaradnak a Storage-fiókban.

Ha már nincs rájuk szükség, törölje az erőforráscsoportot, a Batch-fiókot és a Storage-fiókot. Ehhez az Azure Portalon válassza ki a Batch-fiókhoz tartozó erőforráscsoportot, és kattintson az Erőforráscsoport törlése elemre.

Következő lépések

Ez az oktatóanyag bemutatta, hogyan végezheti el az alábbi műveleteket:

  • Adjon hozzá egy alkalmazáscsomagot a Batch-fiókhoz.
  • Hitelesítés Batch- és Storage-fiókokkal.
  • Bemeneti fájlok feltöltése a Tárolóba.
  • Számítási csomópontok készletének létrehozása egy alkalmazás futtatásához.
  • Hozzon létre egy feladatot és feladatokat a bemeneti fájlok feldolgozásához.
  • Tevékenység végrehajtásának figyelése.
  • Kimeneti fájlok lekérése.

A .NET API-val a Batch számítási feladatainak ütemezésére és feldolgozására vonatkozó további példákért tekintse meg a Batch C# mintáit a GitHubon.
