Rövid útmutató: MQTT-üzenetek közzététele és feliratkozás az Event Grid-névtérben az Azure Portallal

Ebben a cikkben az Azure Portalon hajtja végre a következő feladatokat:

1. Event Grid-névtér létrehozása és MQTT-közvetítő engedélyezése
2. Alerőforrások, például ügyfelek, ügyfélcsoportok és témakörterek létrehozása
3. Hozzáférés biztosítása az ügyfelek számára a közzétételhez és a témakörtérre való feliratkozáshoz
4. Üzenetek közzététele és fogadása ügyfelek között

Előfeltételek

• Ingyenes Azure-fiók létrehozása, ha nem rendelkezik Azure-előfizetéssel.
• Mielőtt elkezdené ezt az oktatóanyagot, olvassa el az Event Grid áttekintését , ha még nem ismerkedik az Azure Event Gridszel.
• Győződjön meg arról, hogy a 8883-as port nyitva van a tűzfalon. Az oktatóanyagban szereplő minta az MQTT protokollt használja, amely a 8883-es porton keresztül kommunikál. Ez a port néhány vállalati és oktatási hálózati környezetben blokkolható.
• Az ujjlenyomat létrehozásához és az ügyfélkapcsolat hitelesítéséhez X.509-ügyféltanúsítvány szükséges.

Minta ügyféltanúsítvány és ujjlenyomat létrehozása

Ha még nem rendelkezik tanúsítvánnyal, létrehozhat egy mintatanúsítványt a parancssori felület használatával. Fontolja meg a Windows manuális telepítését.

A lépés sikeres telepítése után nyisson meg egy parancssort a felhasználói profil mappájában (Win+R típus: %U Standard kiadás RPROFILE%).

1. Gyökér- és köztes tanúsítványok létrehozásához futtassa a következő parancsot. Jegyezze meg a jelszót, amelyet a következő lépésben kell használni.

   step ca init --deployment-type standalone --name MqttAppSamplesCA --dns localhost --address 127.0.0.1:443 --provisioner MqttAppSamplesCAProvisioner


2. A létrehozott ca-fájlok használatával hozzon létre tanúsítványt az első ügyfél számára. Győződjön meg arról, hogy a parancsban található tanúsítvány- és titkos kulcsfájlok helyes elérési útját használja.

   step certificate create client1-authn-ID client1-authn-ID.pem client1-authn-ID.key --ca .step/certs/intermediate_ca.crt --ca-key .step/secrets/intermediate_ca_key --no-password --insecure --not-after 2400h


3. Az ujjlenyomat megtekintéséhez futtassa a Lépés parancsot.

   step certificate fingerprint client1-authn-ID.pem


4. Most hozzon létre egy tanúsítványt a második ügyfél számára.

   step certificate create client2-authn-ID client2-authn-ID.pem client2-authn-ID.key --ca .step/certs/intermediate_ca.crt --ca-key .step/secrets/intermediate_ca_key --no-password --insecure --not-after 2400h


5. A második ügyféllel használandó ujjlenyomat megtekintéséhez futtassa a Lépés parancsot.

   step certificate fingerprint client2-authn-ID.pem


Névtér létrehozása

1. Jelentkezzen be az Azure portálra.

2. A keresősávba írja be az Event Grid-névtereket, majd válassza ki az Event Grid-névtereket a legördülő listából.



3. Az Event Grid-névterek lapon válassza a + Létrehozás lehetőséget az eszköztáron.

4. A Névtér létrehozása lapon kövesse az alábbi lépéseket:

   1. Válassza ki az Azure-előfizetését.

   2. Válasszon ki egy meglévő erőforráscsoportot, vagy válassza az Új létrehozása lehetőséget, és adja meg az erőforráscsoport nevét.

   3. Adjon meg egy egyedi nevet a névtérnek. A névtér nevének régiónként egyedinek kell lennie, mert egy DNS-bejegyzést jelöl. Ne a képen látható nevet használja. Ehelyett hozzon létre saját nevet – 3–50 karakter hosszúságúnak kell lennie, és csak a-z, A-Z, 0-9 és -.

   4. Válassza ki az Event Grid-névtér helyét. Az Event Grid-névtér jelenleg csak bizonyos régiókban érhető el.



5. Válassza a Véleményezés + létrehozás lehetőséget a lap alján.

6. A Névtér létrehozása lap Véleményezés + létrehozás lapján válassza a Létrehozás lehetőséget.

   Feljegyzés

   A rövid útmutató egyszerűségéhez csak az Alapismeretek lapot fogja használni egy névtér létrehozásához. A hálózat, a biztonság és más beállítások a varázsló más lapjain való konfigurálásának részletes lépéseit a Névtér létrehozása című témakörben találja.

7. Miután az üzembe helyezés sikeres volt, válassza az Erőforrás megnyitása lehetőséget a névtér Event Grid-névtér áttekintési lapjára való navigáláshoz.

8. Az Áttekintés lapon láthatja, hogy az MQTT-közvetítő letiltott állapotban van. Az MQTT-közvetítő engedélyezéséhez válassza a Letiltott hivatkozást, amely átirányítja Önt a Konfiguráció lapra.

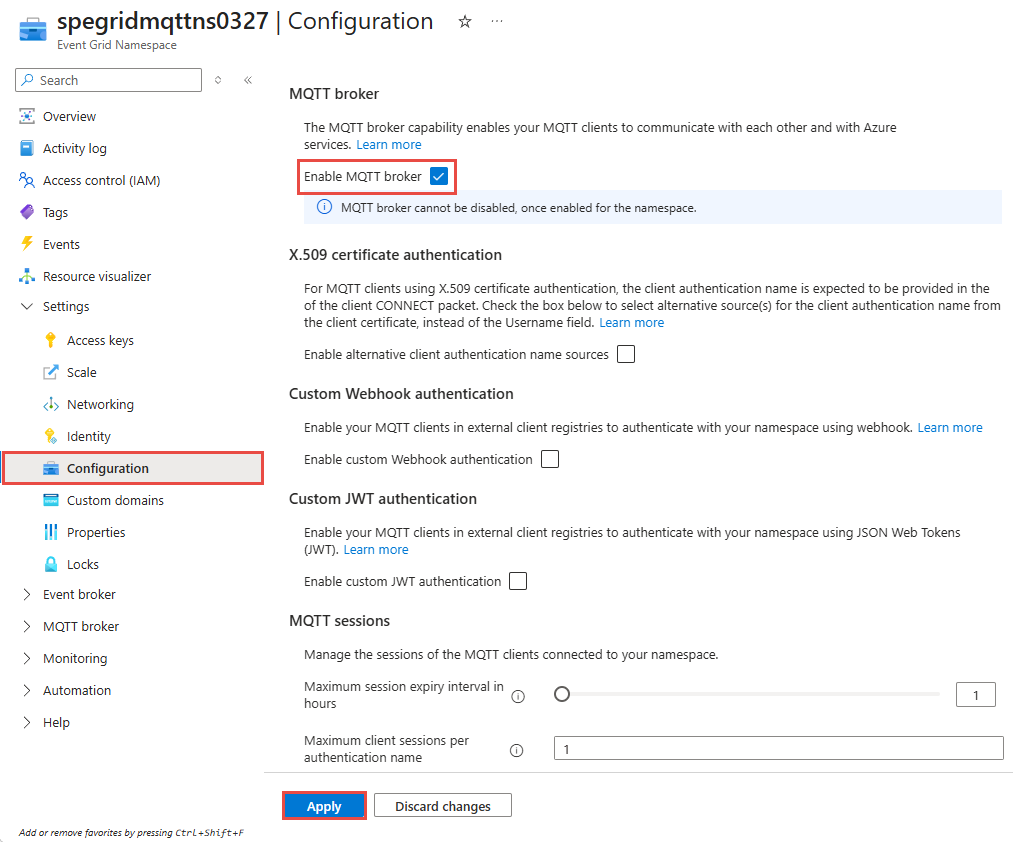

9. A Konfiguráció lapon válassza az MQTT-közvetítő engedélyezése lehetőséget, majd az Alkalmaz elemet a beállítások alkalmazásához.



Ügyfelek létrehozása

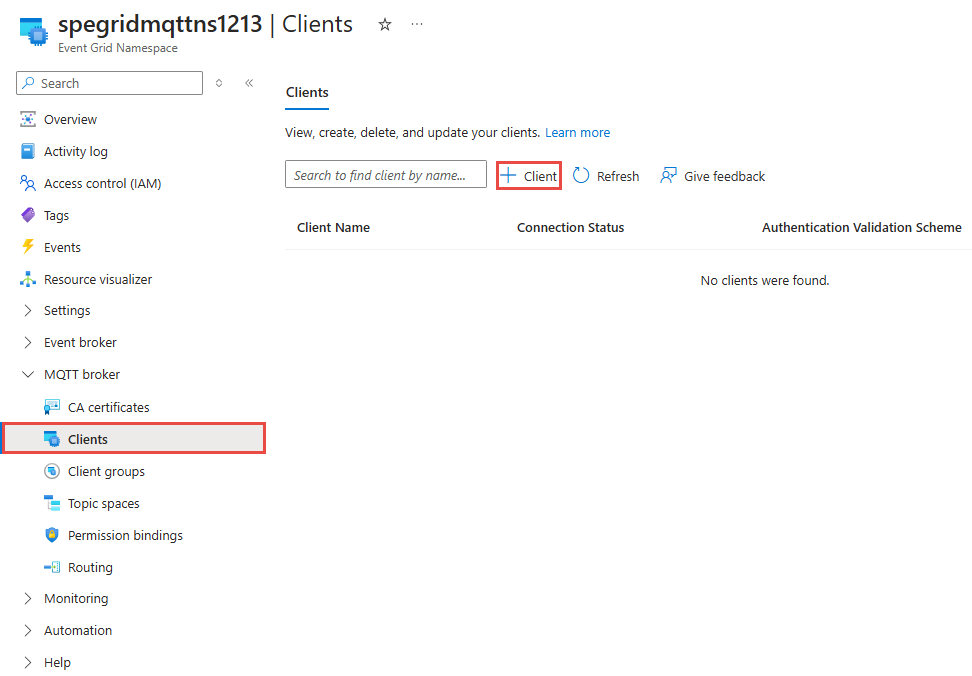

1. A bal oldali menüben válassza az Ügyfelek lehetőséget az MQTT-közvetítő szakaszban.

2. Az Ügyfelek lapon válassza az eszköztár + Ügyfél lehetőséget.



3. Az Ügyfél létrehozása lapon adja meg az ügyfél nevét. Az ügyfélneveknek egyedinek kell lenniük egy névtérben.

4. Az ügyfél-hitelesítés alapértelmezett neve az ügyfélnév. Ebben az oktatóanyagban módosítsa a következőre client1-authn-ID: . Ezt a nevet a CONNECT-csomaghoz hasonlóan Username kell megadnia.

5. Ebben az oktatóanyagban ujjlenyomatalapú hitelesítést használ. Vegye fel az első ügyféltanúsítvány ujjlenyomatát az elsődleges ujjlenyomatba.



6. Másik ügyfél létrehozásához válassza a Létrehozás lehetőséget az eszköztáron.

7. Ismételje meg a fenti lépéseket egy második, elnevezett client2ügyfél létrehozásához. Módosítsa a hitelesítési nevet úgy, hogy client2-authn-ID a második ügyféltanúsítvány ujjlenyomata szerepeljen az elsődleges ujjlenyomatban.



   Feljegyzés

   • A gyorsútmutató egyszerűségéhez ujjlenyomat-egyezést fog használni a hitelesítéshez. Az X.509 hitelesítésszolgáltatói tanúsítványlánc ügyfél-hitelesítéshez való használatának részletes lépéseit a tanúsítványláncot használó ügyfél-hitelesítéssel kapcsolatban találja.
   • Emellett az alapértelmezett $all ügyfélcsoportot is használjuk, amely a gyakorlat névterében lévő összes ügyfelet tartalmazza. Ha többet szeretne megtudni az egyéni ügyfélcsoportok ügyfélattribútumok használatával történő létrehozásáról, tekintse meg az ügyfélcsoportokat.

Témakörtér létrehozása

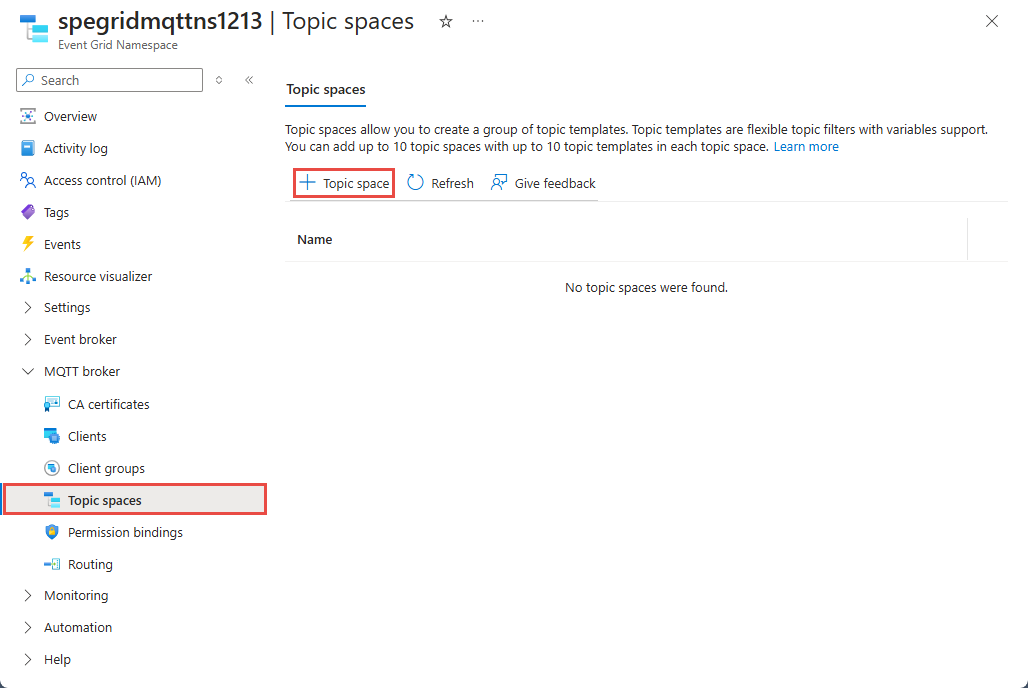

1. A bal oldali menüben válassza a Témakörhelyek lehetőséget az MQTT-közvetítő szakaszban.

2. A Témakörhelyek lapon válassza az eszköztár + Témakörterület lehetőséget.



3. Adja meg a témakörterület nevét a Témakörterület létrehozása lapon.

4. Válassza a + Témakörsablon hozzáadása lehetőséget.



5. Írja be contosotopics/topic1 a témakörsablont, majd válassza a Létrehozás lehetőséget a témakörtér létrehozásához.



Hozzáférés-vezérlés konfigurálása engedélykötésekkel

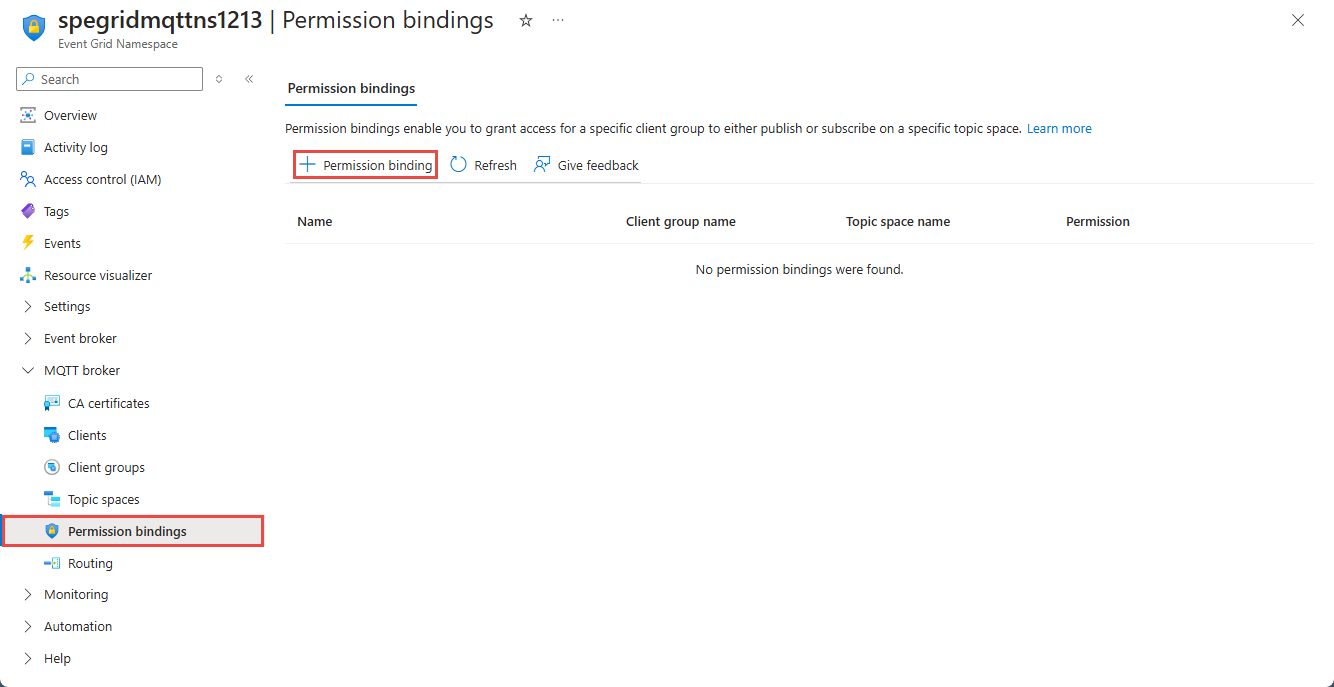

1. A bal oldali menüben válassza az Engedélykötések lehetőséget az MQTT-közvetítő szakaszban.

2. Az Engedélykötések lapon válassza a + Engedélykötés lehetőséget az eszköztáron.



3. Konfigurálja az engedélykötést az alábbiak szerint:

   1. Adja meg az engedélykötés nevét. Például: contosopublisherbinding.

   2. Az ügyfélcsoport neveként válassza a $all lehetőséget.

   3. A Témakörterület neve mezőben válassza ki az előző lépésben létrehozott témakörterületet.

   4. Adjon engedélyt a Publishernek a témakörterület ügyfélcsoportjának.



4. Válassza a Létrehozás lehetőséget az engedélykötés létrehozásához.

5. Hozzon létre még egy engedélykötést (contososubscriberbinding) az eszköztár + Engedélykötés lehetőség kiválasztásával.

6. Adjon meg egy nevet, és adjon hozzáférést $all ügyfélcsoport előfizetőjének a ContosoTopicSpace-hez az ábrán látható módon.



7. Válassza a Létrehozás lehetőséget az engedélykötés létrehozásához.

Csatlakozás az ügyfeleket az EG névtérbe az MQTTX-alkalmazással

1. Az MQTT-üzenetek közzétételéhez/előfizetéséhez bármelyik kedvenc eszközét használhatja. A bemutató céljára a közzététel/feliratkozás az MQTTX alkalmazással jelenik meg, amely innen https://mqttx.app/tölthető le.

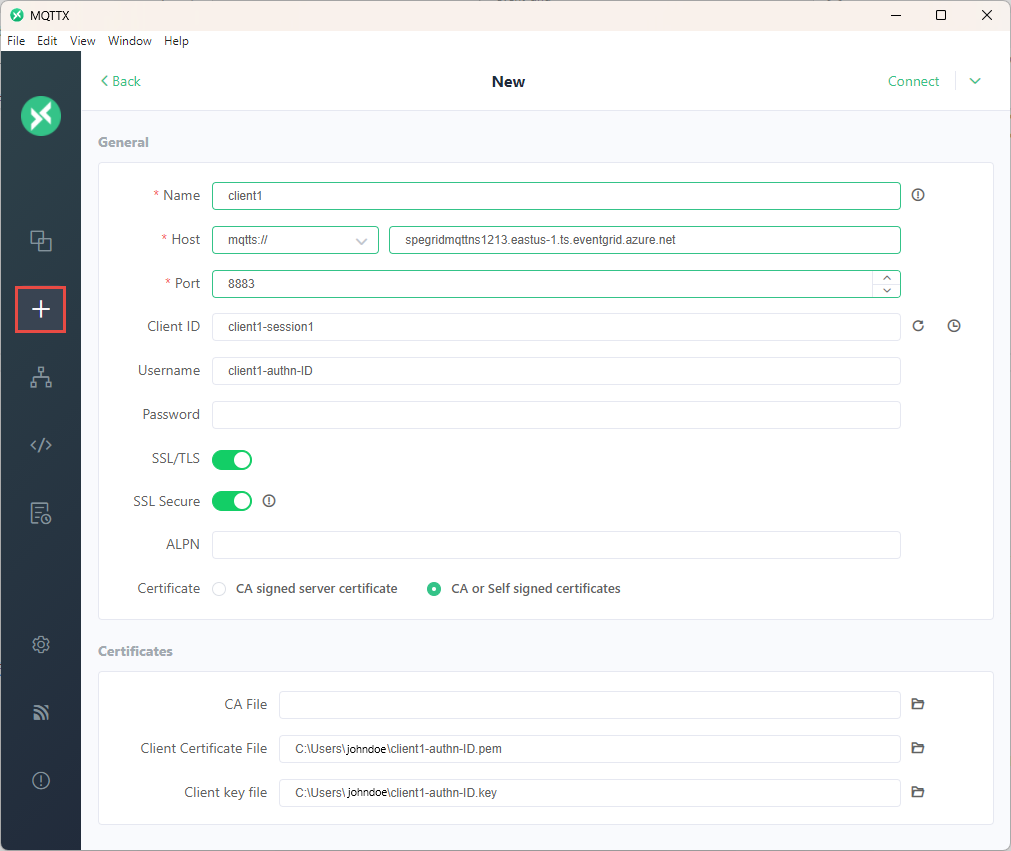

2. Ügyfél1 konfigurálása

   • Név mint client1 (ez az érték bármi lehet)

   • Ügyfélazonosító mint client1-session1 (a CONNECT-csomag ügyfélazonosítója az ügyfélkapcsolat munkamenet-azonosítójának azonosítására szolgál)

   • Felhasználónév a következőképpen client1-authn-ID: . Ennek az értéknek meg kell egyeznie az Ügyfélhitelesítési név értékével, amelyet az ügyfél Azure Portalon való létrehozásakor adott meg.

     Fontos

     A felhasználónévnek meg kell egyeznie az ügyfél-hitelesítési névvel az ügyfél metaadataiban.

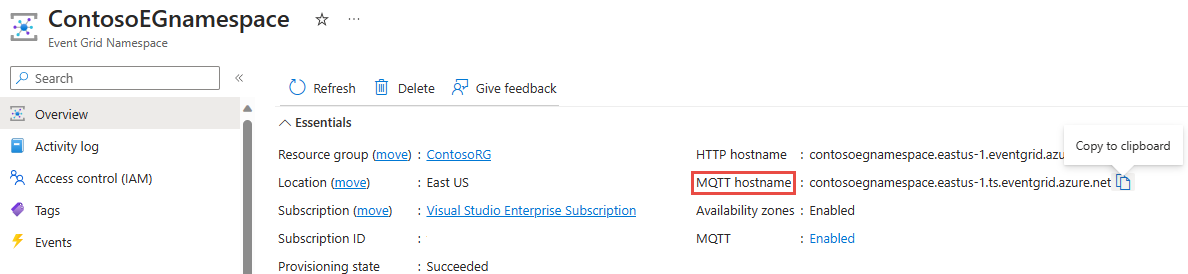

3. Frissítse a gazdagép nevét MQTT-állomásnévre a névtér Áttekintés lapján.



4. Frissítse a portot a 8883-ra.

5. Állítsa be az SSL/TLS kapcsolót.

6. A szolgáltatástanúsítványok érvényesítésének biztosítása érdekében kapcsolja be az SSL Secure kapcsolót BE értékre.

7. Válassza a Tanúsítvány önaláírtként lehetőséget.

8. Adja meg az ügyféltanúsítvány-fájl elérési útját.

9. Adja meg az ügyfélkulcsfájl elérési útját.

10. A többi beállítás előre definiált alapértelmezett értékekkel is meghagyható.



11. Válassza a Csatlakozás az ügyfél MQTT-közvetítőhöz való csatlakoztatásához.

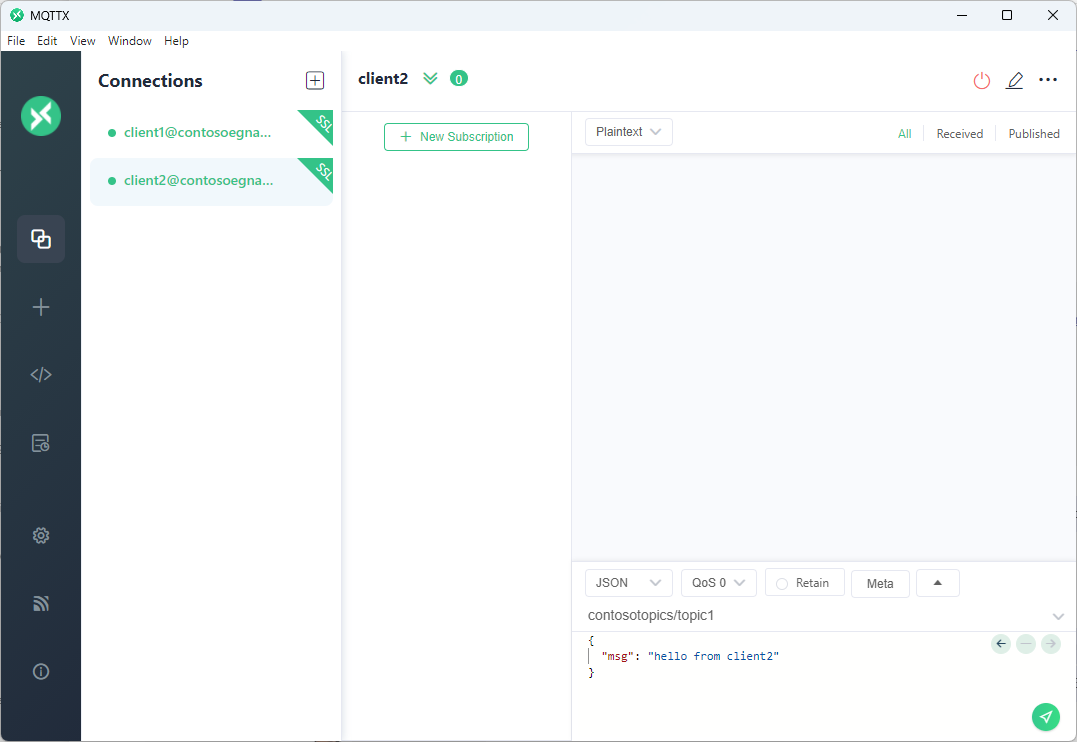

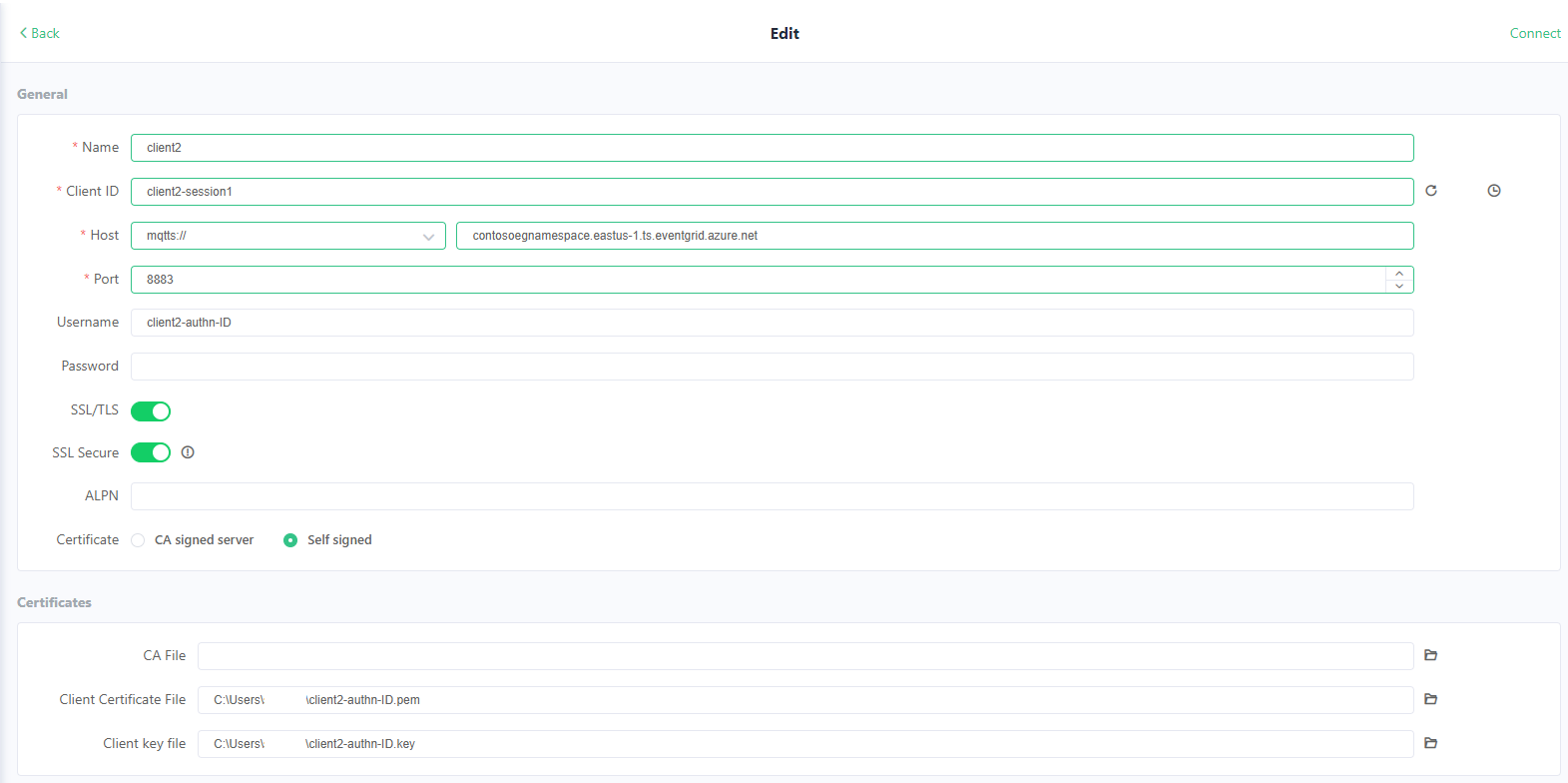

12. Ismételje meg a fenti lépéseket a második ügyfélügyfél2 csatlakoztatásához a megfelelő hitelesítési adatokkal az ábrán látható módon.





Közzététel/feliratkozás az MQTTX-alkalmazással

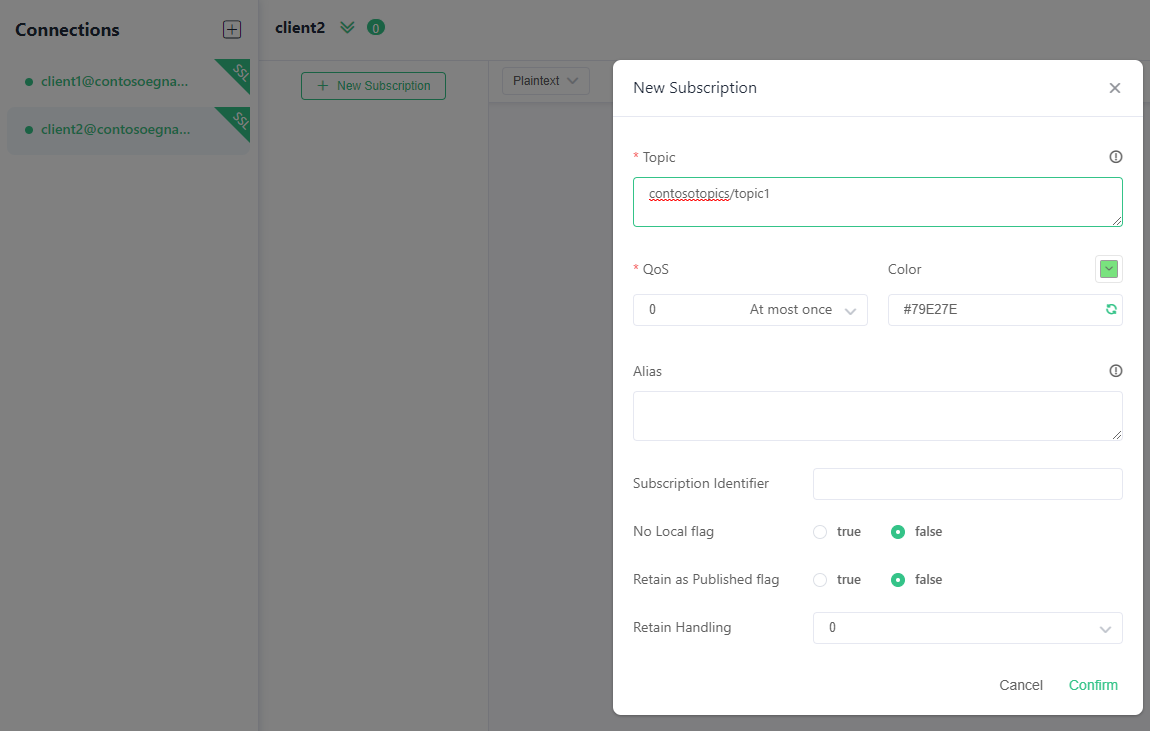

1. Az ügyfelek csatlakoztatása után az ügyfél2 esetében válassza az + Új előfizetés gombot.

2. Adja hozzá contosotopics/topic1 témakörként, és válassza a Megerősítés lehetőséget. A többi mezőt meghagyhatja meglévő alapértelmezett értékekkel.

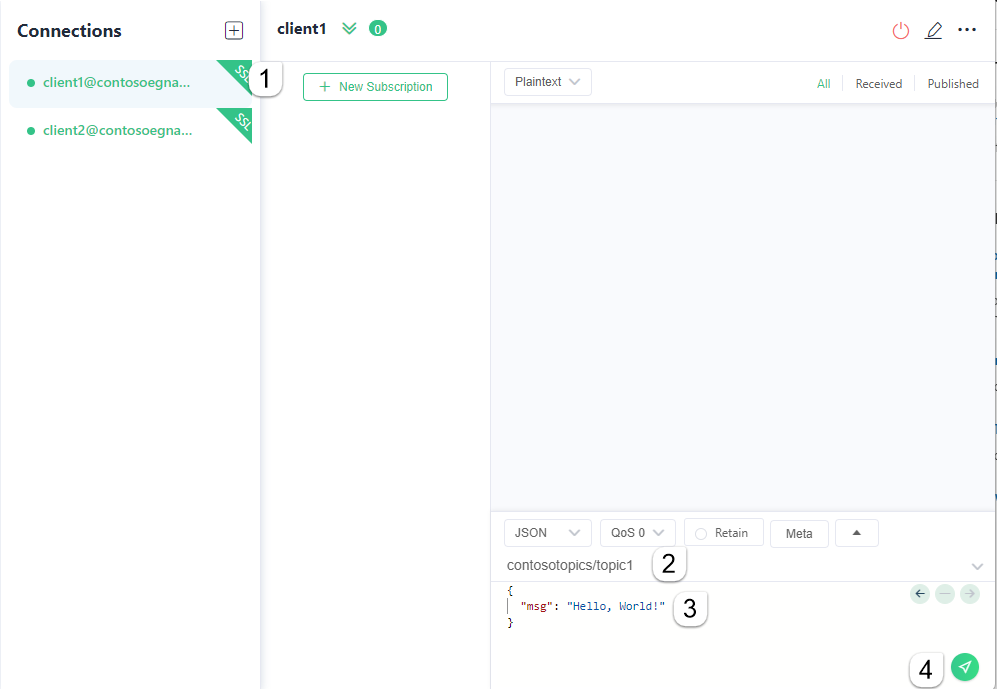

3. Válassza ki az 1 . ügyfelet a bal oldali sínen.

4. Ügyfél1 esetén az üzenetírási mező tetején írja be contosotopics/topic1 a közzéteendő témakört.

5. Írjon egy üzenetet. Bármilyen formátumot vagy JSON-t használhat az ábrán látható módon.

6. Válassza a Küldés gombot.

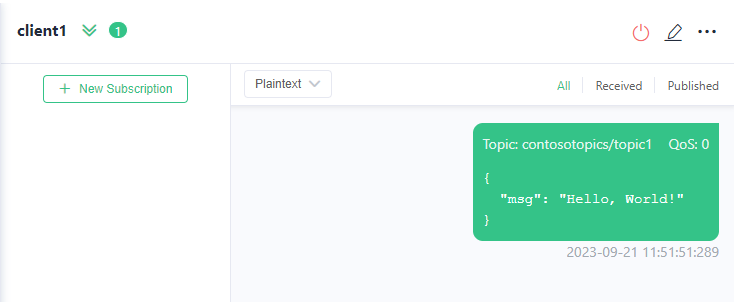

7. Az üzenetet az 1. ügyfélben közzétettként kell tekinteni.

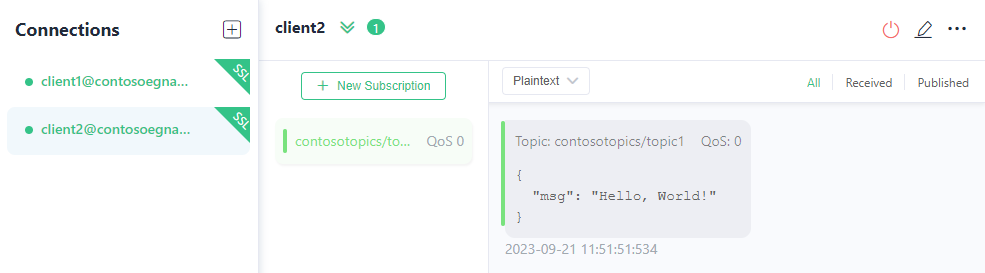

8. Váltás az ügyfél2-re. Ellenőrizze, hogy az ügyfél2 megkapta-e az üzenetet.
