Eszközadatok elemzése az Adatkezelő használatával

Az Azure IoT Central gazdag elemzési képességeket biztosít az előzménytrendek elemzéséhez és az eszközök telemetriájának korrelációjához. Első lépésként válassza az Adatkezelőt a bal oldali panelen.

Feljegyzés

Csak a szükséges engedélyekkel rendelkező felhasználók tekinthetik meg, hozhatják létre, szerkeszthetik és törölhetik a lekérdezéseket. További információ: Felhasználók és szerepkörök kezelése az IoT Central-alkalmazásban.

Ha szeretné megtudni, hogyan kérdezhet le eszközöket az IoT Central REST API használatával, olvassa el az IoT Central REST API használatát az eszközök lekérdezéséhez.

Az adatkezelő felhasználói felületének ismertetése

Az elemzési felhasználói felület három fő összetevőből áll:

  • Adatkonfigurációs panel: A konfigurációs panelen válassza ki azt az eszközcsoportot, amelynek az adatait elemezni szeretné. Ezután válassza ki az elemezni kívánt telemetriát, és válassza ki az egyes telemetriák összesítési módszerét. A Csoportosítás szempontja vezérlőelem segít az adatok csoportosításában az eszköztulajdonságok dimenzióként való használatával.

    Tipp.

    Ha az eszköz szervezeteket használ, a megjelenített eszközcsoportok a szervezeti tagságtól függenek.

  • Idő vezérlőelem: Az idő vezérlőelem használatával válassza ki az adatokat elemezni kívánt időtartamot. Az időtartomány kiválasztásához húzza az idő csúszka mindkét végét. Az idő vezérlőelem egy Intervallum méret csúszkával is rendelkezik, amely az adatok összesítéséhez használt gyűjtőt vagy intervallumméretet vezérli.

  • Diagram vezérlőelem: A diagramvezérlő vonaldiagramként jeleníti meg az adatokat. Az egyes vonalak láthatóságát a diagram jelmagyarázatával kapcsolhatja be.

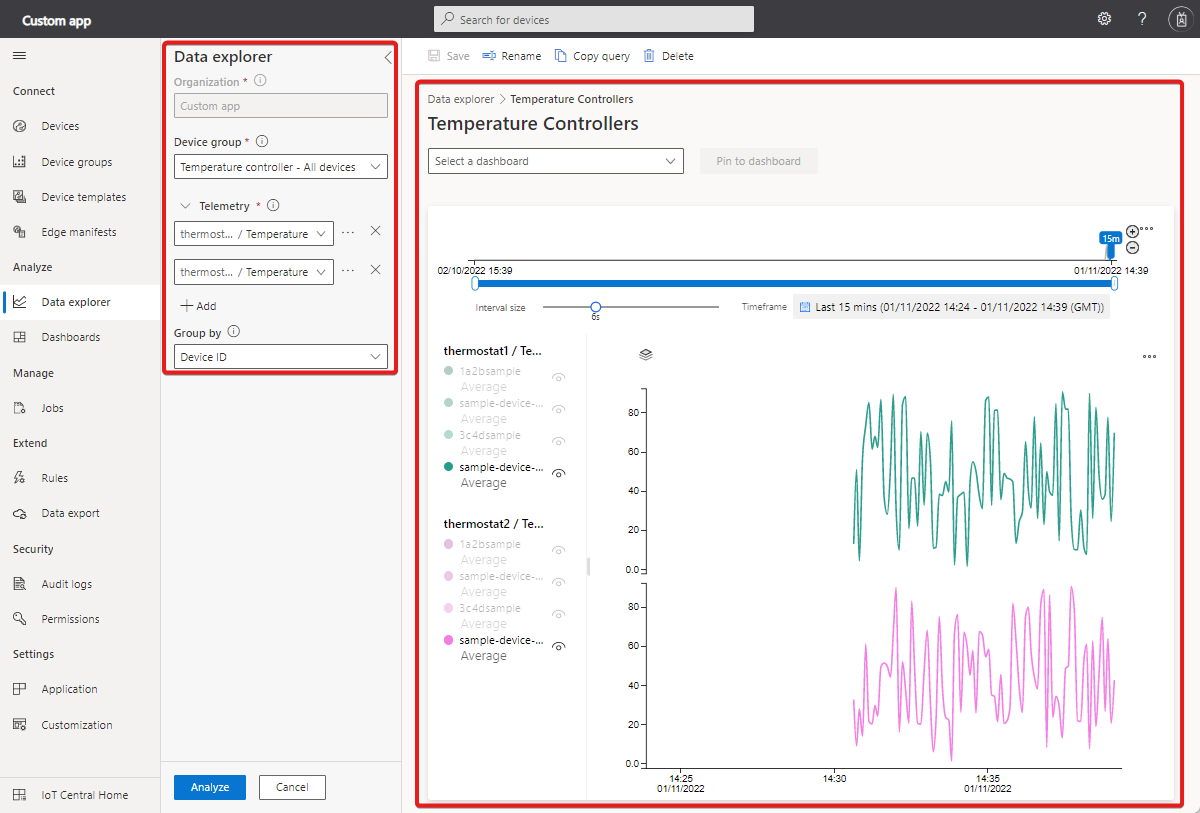

    Screenshot that shows the three areas of the data explorer UI.

Adatok lekérdezése

Válasszon ki egy eszközcsoportot az első lépésekhez, majd az elemezni kívánt telemetriát. Ha végzett, válassza az Elemzés lehetőséget az adatok vizualizációjának megkezdéséhez:

  • Eszközcsoport: Az eszközcsoport az eszközök felhasználó által meghatározott csoportja. Például az Összes oaklandi hűtőszekrény vagy a 2.0-s verziójú szélturbinák.

  • Telemetria: Válassza ki az elemezni és megvizsgálni kívánt telemetriát. Több telemetriatípust is kiválaszthat az elemzéshez. Az alapértelmezett összesítési módszer a numerikus adattípusok átlaga, a sztringek száma pedig Átlag értékre van állítva. A numerikus adattípusok összesítési módszerei: Átlag, Maximum, Minimum, Darabszám és Összeg. A Count a sztringek egyetlen összesítési módszere.

    Feljegyzés

    Az előzményadat-pontok csak akkor jelennek meg, ha a lekérdezés feltételei teljesülnek. Például tegnap frissítettek egy eszközt a Template1-ről a Template2-re. Ma, ha a Template1-eszközöket tartalmazó eszközcsoportokat kérdezi le, a tegnapi és a korábbi eszközadatokat látja. Ha a Template2-eszközöket tartalmazó eszközcsoportokat kérdezi le, az eszköz és az adatok a frissítési folyamat előrehaladtával láthatók.

  • Csoportosítás: A Csoportosítás vezérlővel csoportosíthatja az adatokat az eszköztulajdonságok dimenzióként való használatával. Az eszköz telemetriai adatai és tulajdonságai felhőtulajdonságokkal vannak kombinálva, amikor az eszköz adatokat küld. Ha a felhő- vagy eszköztulajdonság frissítve van, akkor a telemetria különböző értékek szerint csoportosítva jelenik meg a diagramon.

    Tipp.

    Ha külön szeretné megtekinteni az egyes eszközök adatait, válassza a Csoport eszközazonosítóját vezérlővel.

Az adatok kezelése

Az adatok lekérdezése után megjelenítheti azokat a vonaldiagramon. Megjelenítheti vagy elrejtheti a telemetriát, módosíthatja az időtartamot, vagy megtekintheti az adatokat egy rácson.

Elemzési lekérdezés mentéséhez válassza a Mentés lehetőséget. Később lekérheti a mentett lekérdezéseket.

  • Időszerkesztő panel: Alapértelmezés szerint az utolsó nap adatai láthatók. Az időtartam módosításához húzza a csúszka bármelyik végét. A naptárvezérlővel kijelölheti az előre definiált időgyűjtők egyikét, vagy egyéni időtartományt is kijelölhet. Az idő vezérlőelem intervallumméret csúszkával is rendelkezik, amely az adatok összesítéséhez használt intervallumméretet szabályozza.

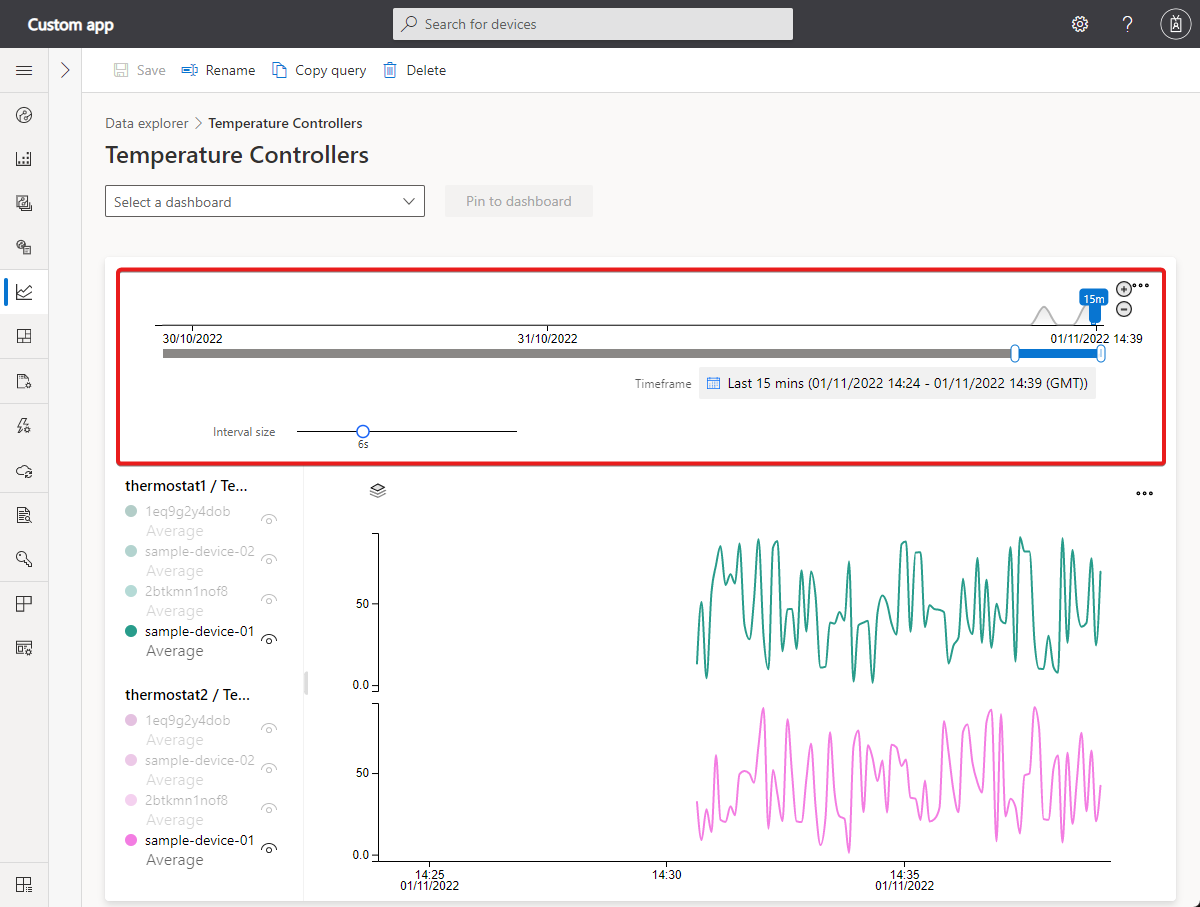

    Screenshot that shows the time editor panel.

    • Belső dátumtartomány csúszkaeszköze: A két végpontvezérlővel kiemelheti a kívánt időtartamot. A külső dátumtartomány csúszka vezérlőeleme korlátozza a belső dátumtartományt.

    • Külső dátumtartomány csúszka vezérlőeleme: A végpontvezérlőkkel kiválaszthatja a belső dátumtartomány-vezérlőhöz elérhető külső dátumtartományt.

    • Dátumtartomány gombjainak növelése és csökkentése: Növelje vagy csökkentse az időtartományt a kívánt intervallum egyik gombjának kiválasztásával.

    • Intervallumméret csúszka: A csúszkával nagyíthatja és kicsinyítheti az azonos időtartamú intervallumokat. Ez a vezérlő pontosabban szabályozza a nagy időszeletek közötti mozgást. Segítségével részletes, nagy felbontású nézeteket jeleníthet meg az adatokról, akár ezredmásodpercig is. A csúszka alapértelmezett kezdőpontja optimális képet ad a kiválasztott adatokról. Ez a nézet kiegyensúlyozza a felbontást, a lekérdezési sebességet és a részletességet.

    • Időkeret: Ezzel a vezérlőelemel kiválaszthatja a kívánt dátum- és időtartományokat. A vezérlő használatával is válthat a különböző időzónák között. Miután végrehajtotta az aktuális munkaterületre alkalmazandó módosításokat, válassza a Mentés lehetőséget.

    Tipp.

    Az intervallumméret dinamikusan van meghatározva a kiválasztott időtartomány alapján. A kisebb időtartamok lehetővé teszik az adatok nagyon részletes, akár néhány másodperces időközökbe való összesítését.

  • Diagram jelmagyarázata: A diagram jelmagyarázata a kijelölt telemetriát jeleníti meg a diagramon. Vigye az egérmutatót a jelmagyarázat egyik elemére, hogy a fókuszba kerüljön a diagramon. A Csoportosítás szempontja beállítás használatakor a telemetria a kiválasztott dimenzió értékei szerint van csoportosítva. Az egyes telemetriai típusok láthatóságát válthatja, vagy a csoport nevére kattintva válthatja a csoport láthatóságát.

  • Y tengelyes formátumvezérlő: Az y tengely mód a rendelkezésre álló y tengelyes nézetbeállításokon halad végig. Ez a vezérlő csak akkor érhető el, ha több telemetriai típust jelenít meg. A három mód a következő:

    • Halmozott: Az egyes telemetriai típusokhoz tartozó gráfok halmozva vannak, és mindegyik gráfnak saját y tengelye van. Ez az alapértelmezett mód.
    • Megosztott: Az egyes telemetriai típusokhoz tartozó grafikon ugyanazon az y tengelyen van ábrázolva.
    • Átfedés: Ezzel a móddal több sort halmozhat fel ugyanazon az y tengelyen, és az y tengely adatai a kijelölt vonal alapján változnak.

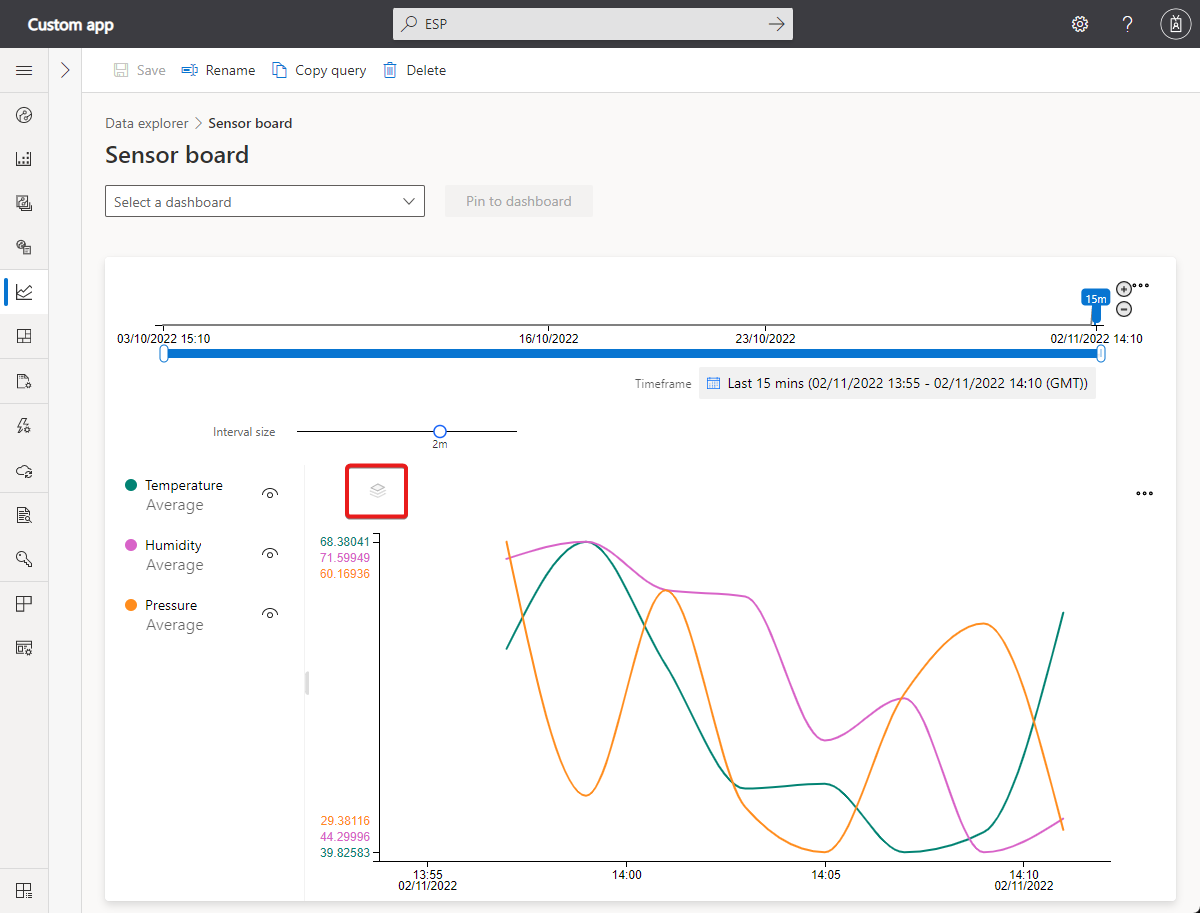

    A screenshot that highlights the y-axis control.

  • Nagyítási vezérlő: A nagyítási vezérlővel tovább részletezheti az adatokat. Ha olyan időszakot talál, amelyre az eredményhalmazon belül szeretne összpontosítani, az egérmutatóval jelölje ki a területet. Ezután válassza a Nagyítás lehetőséget.

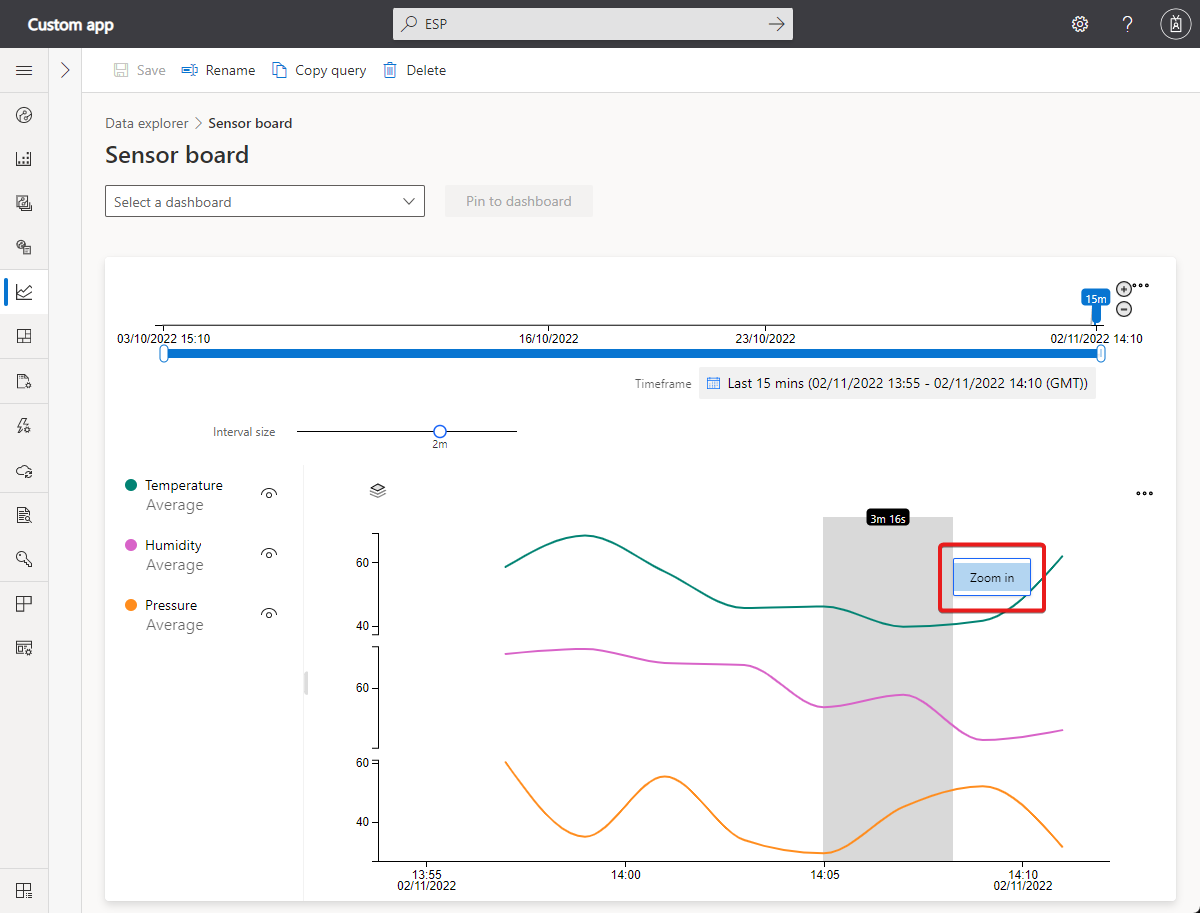

    A Screenshot that shows the use of the zoom control.

További diagramvezérlők esetén válassza ki a három pontot:

  • Adatok megtekintése táblázatként: Az eredményeket táblaformátumban jeleníti meg, amely lehetővé teszi az egyes adatpontértékek megtekintését.

  • Letöltés CSV-ként: Az eredmények exportálása vesszővel tagolt értékek (CSV) fájlként. A CSV-fájl minden eszköz adatait tartalmazza. Az eredmények exportálása a megadott időköz és időkeret használatával történik.

  • Jelölő elvetése: A Jelölő elvetése vezérlővel rögzíthet bizonyos adatpontokat a diagramon. Ez akkor hasznos, ha több sor adatait szeretné összehasonlítani különböző időszakokban.

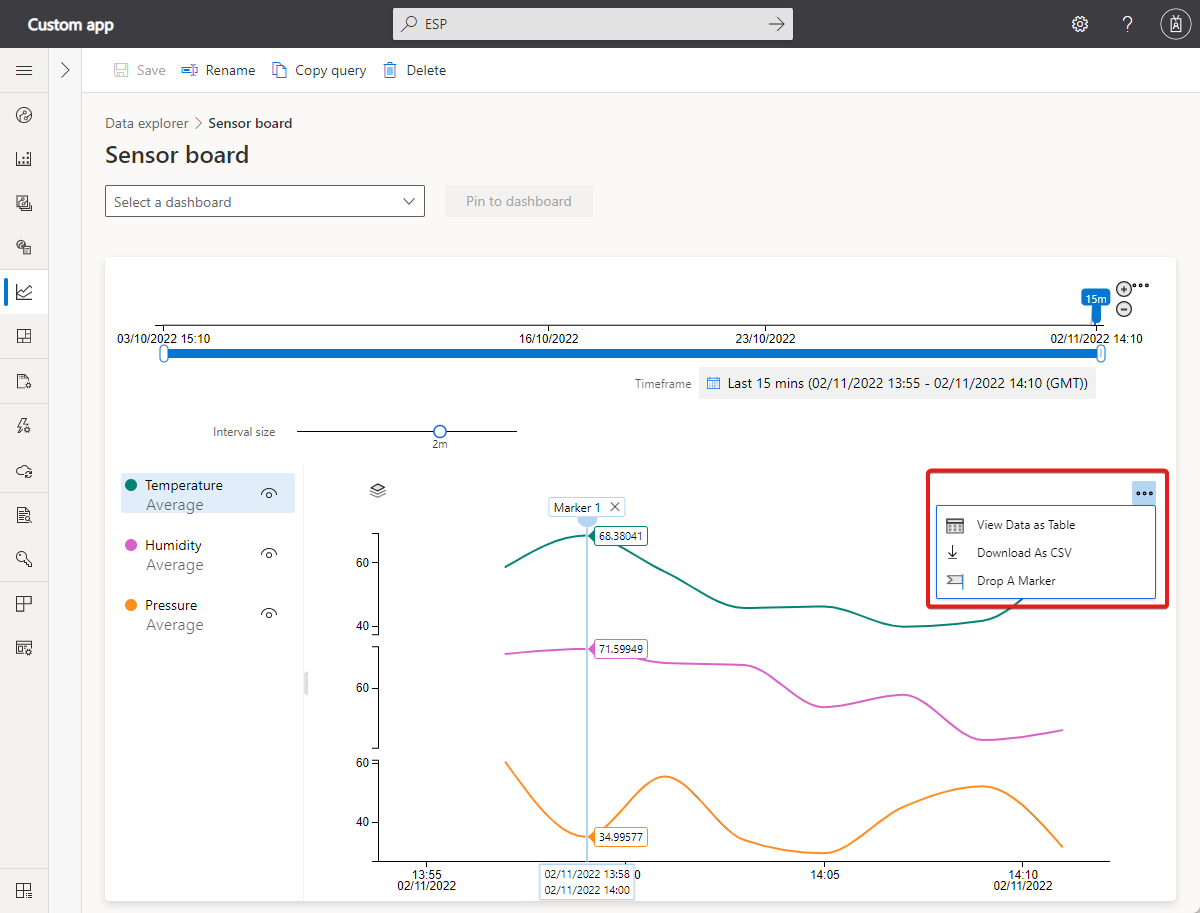

    A Screenshot that shows how to access the additional chart controls.
