Forgatókönyv: Bármely a bármelyhez

  • Cikk

Ha Virtual WAN virtuális központ útválasztásával dolgozik, számos forgatókönyv érhető el. Bármelyhöz forgatókönyvben bármely küllő egy másik küllőt is elérhet. Ha több központ létezik, a hubok közötti útválasztás (más néven központközi) alapértelmezés szerint engedélyezve van a Standard Virtual WAN. Ezt a konfigurációt különböző módszerekkel hozhatja létre, például a Azure Portal vagy egy Azure gyorsindítási sablonnal. További információ a virtuális központ útválasztásáról: Tudnivalók a virtuális központ útválasztásáról.

Tervezés

Annak megállapításához, hogy hány útvonaltáblára lesz szükség egy Virtual WAN forgatókönyvben, létrehozhat egy kapcsolati mátrixot, amelyben minden cella jelzi, hogy egy forrás (sor) képes-e kommunikálni egy célhely (oszlop) felé.

Forrás Művelet Virtuális hálózatok Ágak
Virtuális hálózatok → Direct Direct
Ágak → Direct Direct

Az előző táblázat minden cellája leírja, hogy egy Virtual WAN kapcsolat (a folyamat "Forrás" oldala, a sorfejlécek) kommunikál-e egy célelőtaggal (a folyamat "Címzett" oldala, az oszlopfejlécek dőlt betűvel). Ebben a forgatókönyvben nincsenek tűzfalak vagy hálózati virtuális berendezések, így a kommunikáció közvetlenül Virtual WAN keresztül áramlik (ezért a táblázatban a "Direct" szó).

Mivel a virtuális hálózatokból és ágakból (VPN, ExpressRoute és felhasználói VPN) érkező összes kapcsolatnak ugyanazok a csatlakozási követelményei, egyetlen útvonaltáblára van szükség. Ennek eredményeképpen az összes kapcsolat ugyanahhoz az útválasztási táblához lesz társítva és propagálja az alapértelmezett útvonaltáblát:

  • Virtuális hálózatok:
    • Társított útvonaltábla: Alapértelmezett
    • Propagálás útvonaltáblákba: Alapértelmezett
  • Ágak:
    • Társított útvonaltábla: Alapértelmezett
    • Propagálás útvonaltáblákba: Alapértelmezett

További információ a virtuális központ útválasztásáról: Tudnivalók a virtuális központ útválasztásáról.

Architektúra

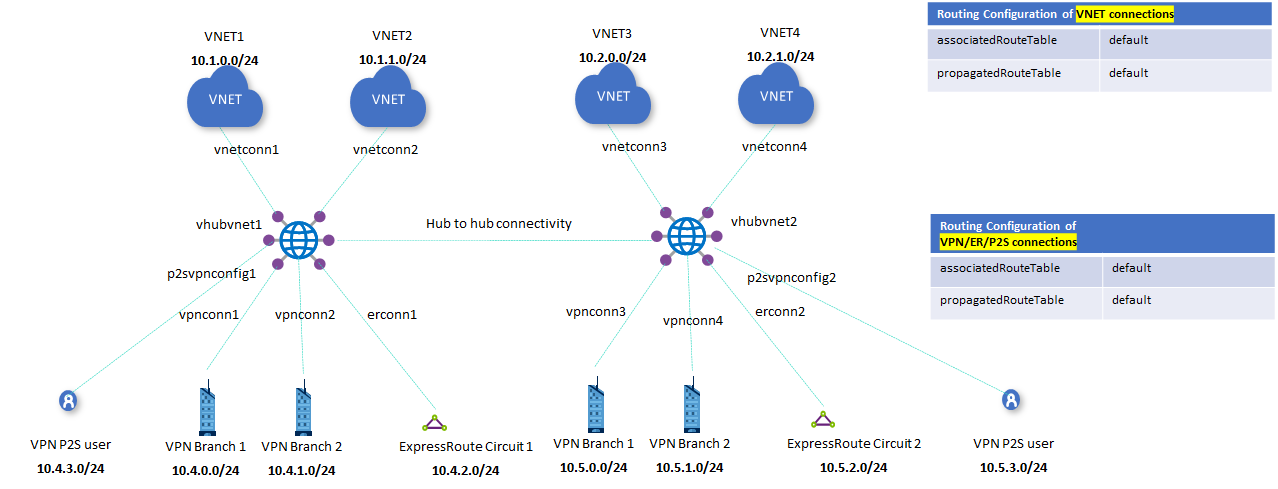

Az 1. ábrán minden virtuális hálózat és ág (VPN, ExpressRoute, P2S) elérheti egymást. A virtuális központokban a kapcsolatok a következőképpen működnek:

  • A VPN-kapcsolat vpn-helyeket csatlakoztat egy VPN-átjáróhoz.
  • A virtuális hálózati kapcsolatok virtuális hálózatot kötnek össze egy virtuális központtal. A virtuális központ útválasztója biztosítja a virtuális hálózatok közötti adatátviteli funkciót.
  • Az ExpressRoute-kapcsolat expressroute-kapcsolatcsoportot csatlakoztat egy ExpressRoute-átjáróhoz.

Ezek a kapcsolatok (alapértelmezés szerint létrehozáskor) az Alapértelmezett útvonaltáblához vannak társítva, kivéve, ha a kapcsolat útválasztási konfigurációját a Nincs vagy egy egyéni útvonaltáblára állítja be. Ezek a kapcsolatok az útvonalakat is propagálják, alapértelmezés szerint az Alapértelmezett útvonaltáblába. Ez teszi lehetővé, hogy bármely olyan forgatókönyvet használjon, ahol bármely küllő (VNet, VPN, ER, P2S) elérheti egymást.

1. ábra

1. ábra

Munkafolyamat

Ez a forgatókönyv alapértelmezés szerint engedélyezve van a Standard Virtual WAN esetében. Ha az ágak közötti beállítások le vannak tiltva a WAN-konfigurációban, az letiltja az ág küllői közötti kapcsolatot. A VPN/ExpressRoute/Felhasználói VPN a Virtual WAN ági küllőinek minősül
