Az Application Gateway konfigurációjának áttekintése

Azure-alkalmazás Átjáró több összetevőből áll, amelyeket különböző módokon konfigurálhat különböző forgatókönyvekhez. Ez a cikk bemutatja, hogyan konfigurálhatja az egyes összetevőket.

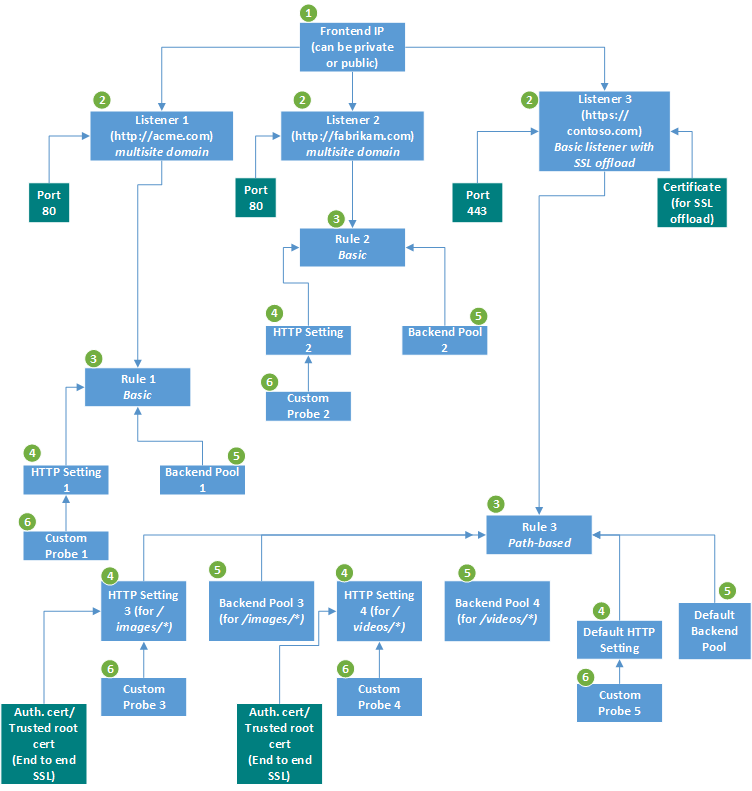

Application Gateway-összetevők folyamatábra

Ez a kép egy három figyelőt tartalmazó alkalmazást ábrázol. Az első kettő többhelyes figyelő, rendre http://acme.com/* és http://fabrikam.com/*. Mindkettő a 80-as porton figyel. A harmadik egy alapszintű figyelő, amely végponttól végpontig tartó Transport Layer Security (TLS) befejezéssel rendelkezik, amelyet korábban Secure Sockets Layer-nek (SSL) neveztek.

Infrastruktúra

Az Application Gateway-infrastruktúra magában foglalja a virtuális hálózatot, az alhálózatokat, a hálózati biztonsági csoportokat és a felhasználó által megadott útvonalakat.

További információ: Application Gateway-infrastruktúra konfigurációja.

Előtérbeli IP-cím

Az application Gateway konfigurálható úgy, hogy nyilvános IP-címmel, magánhálózati IP-címmel vagy mindkettővel rendelkezzen. Nyilvános IP-címre akkor van szükség, ha olyan háttérrendszert üzemeltet, amelyet az ügyfeleknek az interneten keresztül kell elérnie egy internetes virtuális IP-címen (VIP) keresztül.

További információ: Application Gateway előtérbeli IP-címkonfiguráció.

Figyelők

A figyelő egy logikai entitás, amely a port, protokoll, gazdagép és IP-cím használatával ellenőrzi a bejövő kapcsolatkéréseket. A figyelő konfigurálásakor meg kell adnia azoknak az entitásoknak az értékeit, amelyek megfelelnek az átjáró bejövő kérésében szereplő megfelelő értékeknek.

További információ: Application Gateway-figyelő konfigurációja.

Kérelemirányítási szabályok

Amikor az Azure Portal használatával hoz létre egy application Gatewayt, létrehoz egy alapértelmezett szabályt (szabály1). Ez a szabály az alapértelmezett figyelőt (appGatewayHttpListener) az alapértelmezett háttérkészlettel (appGatewayBackendPool) és az alapértelmezett háttérBELI HTTP-beállításokkal (appGatewayBackendHttpSettings) köti össze. Az átjáró létrehozása után szerkesztheti az alapértelmezett szabály beállításait, vagy új szabályokat hozhat létre.

További információ: Application Gateway-kérések útválasztási szabályai.

Háttérbeállítások

Az Application Gateway az itt megadott konfigurációval irányítja át a forgalmat a háttérkiszolgálókra. Miután létrehozott egy háttérbeállítást, hozzá kell rendelnie egy vagy több kérelem-útválasztási szabályhoz.

További információ: Application Gateway háttérbeállítások konfigurációja.

Háttércsoport

A háttérkészletet négy típusú háttérrendszer-tagokra irányíthatja: egy adott virtuális gépre, egy virtuálisgép-méretezési csoportra, egy IP-címre/teljes tartománynévre vagy egy alkalmazásszolgáltatásra.

Miután létrehozott egy háttértár-készletet, társítania kell egy vagy több kérésirányító szabályhoz. Emellett állapotteszteket is konfigurálnia kell az application gateway minden háttérkészletéhez. Ha teljesül egy kérés-útválasztási szabályfeltétel, az Application Gateway továbbítja a forgalmat a megfelelő háttérkészlet kifogástalan állapotú kiszolgálóinak (az állapotminták alapján).

Egészségügyi szondák

Az Application Gateway alapértelmezés szerint figyeli a háttérrendszer összes erőforrásának állapotát. Javasoljuk azonban, hogy minden háttérbeli HTTP-beállításhoz hozzon létre egy egyéni mintavételt, hogy jobban szabályozhassa az állapotfigyelést. Az egyéni mintavétel konfigurálásáról az Egyéni állapotadat-mintavétel beállításai című témakörben olvashat.

Feljegyzés

Miután létrehozott egy egyéni állapotszondát, társítania kell azt egy háttérbeli HTTP-beállításhoz. Az egyéni mintavételek csak akkor figyelik a háttérkészlet állapotát, ha a megfelelő HTTP-beállítás explicit módon társítva van egy figyelőhöz egy szabály használatával.

Következő lépések

Most, hogy már ismeri az Application Gateway összetevőit, a következőket teheti:
