Oktatóanyag: Az Azure Stack Edge Pro telepítése GPU-val

Ez az oktatóanyag bemutatja, hogyan telepíthető egy Azure Stack Edge Pro fizikai eszköz GPU-val. A telepítési eljárás magában foglalja a kicsomagolást, az állvány csatlakoztatását és az eszköz kábelezését.

A telepítés körülbelül két órát vehet igénybe.

Ez az oktatóanyag bemutatja, hogyan telepíthet kétcsomópontos Azure Stack Edge Pro GPU-fürtöt. A telepítési eljárás magában foglalja a kicsomagolást, az állvány csatlakoztatását és az eszköz kábelezését.

A telepítés körülbelül 2,5 órát vehet igénybe.

Ebben az oktatóanyagban a következőket sajátíthatja el:

  • Az eszköz kicsomagolása
  • Az eszközt rack szekrénybe szerelni
  • Az eszköz kábeles csatlakoztatása

Előfeltételek

A fizikai eszköz telepítésének előfeltételei a következők:

Az Azure Stack Edge-erőforráshoz

Mielőtt hozzákezd, győződjön meg az alábbiakról:

Az Azure Stack Edge Pro fizikai eszközhöz

Eszköz üzembe helyezése előtt:

  • Győződjön meg arról, hogy az eszköz biztonságosan, lapos, stabil és simított munkafelületen pihen.
  • Ellenőrizze, hogy a beállítani kívánt webhely rendelkezik-e a következő hellyel:

    • Standard AC-teljesítmény független forrásból.

      -VAGY-

    • Állványos energiaelosztó egység (PDU) szünetmentes tápegységgel (UPS).

    • Egy rendelkezésre álló 1U-s pont azon az állványon, amelyre az eszközt csatlakoztatni kívánja.

Az adatközpontban lévő hálózat esetében

Mielőtt hozzákezdene:

  • Tekintse át az Azure Stack Edge Pro üzembe helyezésének hálózati követelményeit, és konfigurálja az adatközpont-hálózatot a követelmények szerint. További információ: Azure Stack Edge Pro hálózatkezelési követelmények.

  • Győződjön meg arról, hogy a minimális internetes sávszélesség 20 Mbps az eszköz optimális működéséhez.

Az eszköz kicsomagolása

Ezt az eszközt egyetlen dobozban szállítjuk. Az eszköz kicsomagolásához hajtsa végre az alábbi lépéseket.

  1. Helyezze a dobozt egy lapos, simított felületre.
  2. Vizsgálja meg a dobozt és a csomagolási habot a zúzások, vágások, vízkárok vagy egyéb nyilvánvaló károsodások esetén. Ha a doboz vagy a csomagolás súlyosan sérült, ne nyissa ki. Lépjen kapcsolatba a Microsoft ügyfélszolgálatával, hogy felmérje, hogy az eszköz megfelelő-e.
  3. Csomagolja ki a dobozt. A doboz kicsomagolása után győződjön meg arról, hogy a következővel rendelkezik:
    • Egyetlen burkolatú Azure Stack Edge Pro-eszköz
    • Két tápkábel
    • Egy sínkészlet összeállítása
    • Biztonsági, környezeti és szabályozási információs füzet

Ez az eszköz két dobozba van szállítva. Az eszköz kicsomagolásához hajtsa végre az alábbi lépéseket.

  1. Helyezze a dobozokat egy lapos, simított felületre.
  2. Vizsgálja meg a dobozokat és a csomagolási habokat a zúzások, vágások, vízkárok vagy egyéb nyilvánvaló károsodások esetén. Ha a doboz vagy a csomagolás súlyosan sérült, ne nyissa ki. Lépjen kapcsolatba a Microsoft ügyfélszolgálatával, és mérje fel, hogy az eszközök rendben vannak-e.
  3. Csomagolja ki az egyes dobozokat. A doboz kicsomagolása után győződjön meg arról, hogy minden dobozban az alábbiak vannak:
    • Egyetlen burkolatú Azure Stack Edge-eszközök
    • Két tápkábel
    • Egy sínkészlet összeállítása
    • Biztonsági, környezeti és szabályozási információs füzet

Ha nem kapta meg az itt felsorolt összes elemet, forduljon a Microsoft ügyfélszolgálatához. A következő lépés az eszköz állványra csatlakoztatása.

Helyezze az eszközt a rackre

Az eszközt egy szabványos 19 hüvelykes állványra kell telepíteni. Az alábbi eljárással rögzítheti az eszközt egy szabványos 19 hüvelykes állványra.

Fontos

Az Azure Stack Edge Pro-eszközöket állványra kell szerelni a megfelelő működéshez.

Előfeltételek

  • Mielőtt hozzákezdene, olvassa el a biztonsági utasításokat a Biztonsági, Környezeti és Szabályozási információs füzetben. Ezt a füzetet az eszközzel együtt szállították.
  • Kezdje el beszerelni a síneket a kijelölt helyre, amely az állványház alsó részéhez van legközelebb.
  • A szerszámos sín csatlakoztatási konfigurációja esetén:
    • Nyolc csavart kell megadnia: #10-32, #12-24, #M5 vagy #M6. A csavarok fejátmérőjének 10 mm-nél (0,4) kisebbnek kell lennie.
    • Szüksége van egy laposfejű csavarhúzóra.

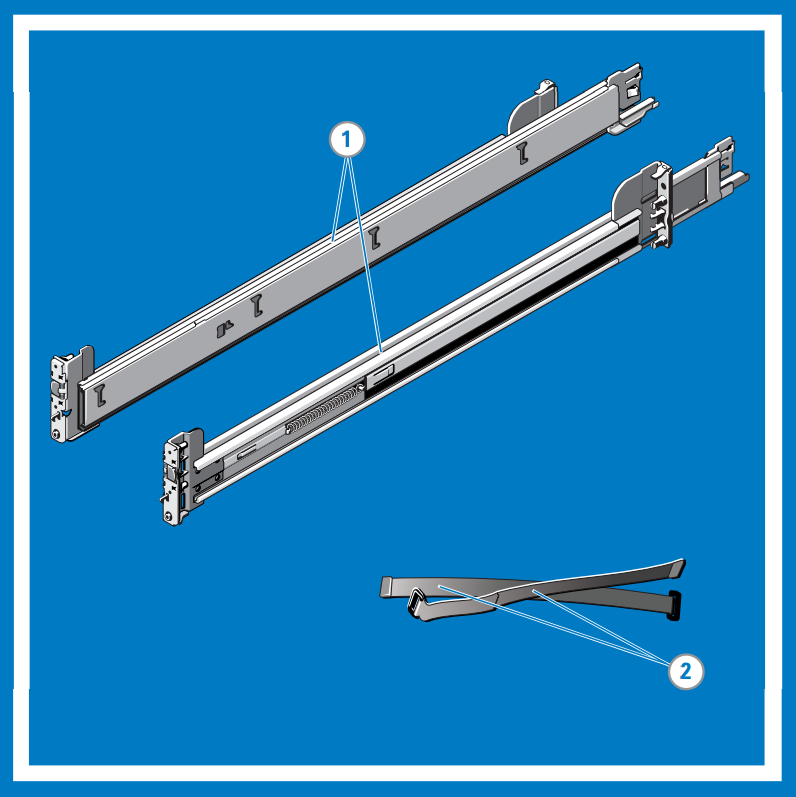

A sínkészlet tartalmának azonosítása

Keresse meg a sínkészlet szerelvény telepítéséhez szükséges összetevőket:

  • Két A7 Dell ReadyRails II tolósínszerelvény

  • Két horog és hurok pánt

    Sínkészlet tartalmának azonosítása

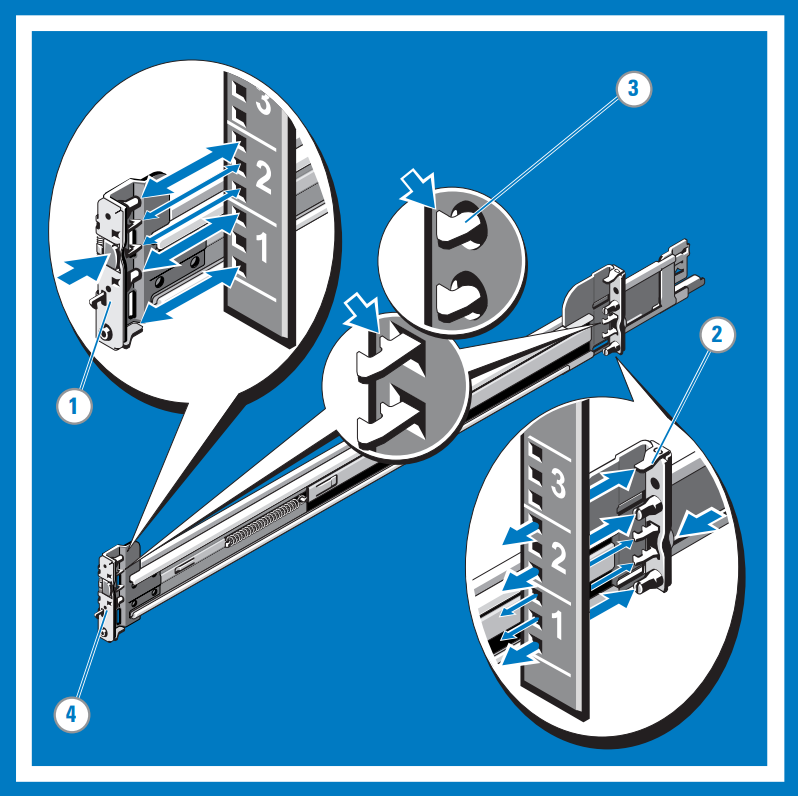

Szerszám nélküli sínek telepítése és eltávolítása (négyzet alakú lyukú vagy kerek furatos állványok)

Jótanács

Ez a lehetőség eszközmentes, mert nem igényel eszközöket a sínek beépítéséhez és eltávolításához az állványok menet nélküli négyzet vagy kerek furataiba.

  1. Helyezze el az FRONT feliratú bal és jobb oldali sínvégdarabokat úgy, hogy azok befelé nézzenek, és minden egyes végdarabot úgy igazítson, hogy illeszkedjenek a függőleges állvány karimák elülső oldalán lévő lyukakba.

  2. A kívánt U-szóközök alsó és felső furataihoz igazítsa az egyes végdarabokat.

  3. Illessze be a sín hátsó végét, amíg teljesen el nem foglalja a helyét a függőleges állvány peremén, és a retesz bekattan a helyére. Ismételje meg ezeket a lépéseket az elülső elem függőleges állvány karimáján való elhelyezéséhez.

  4. A sínek eltávolításához húzza le a záróelem középpontján lévő reteszelő gombot, és húzza ki az egyes síneket.

    Szerszám nélküli sínek telepítése és eltávolítása

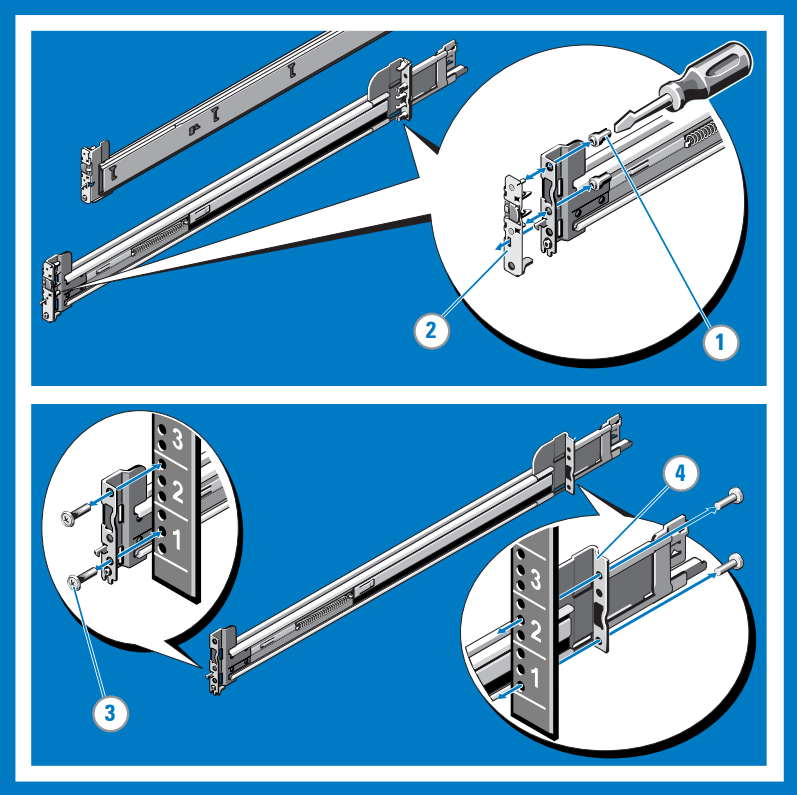

Szerszámos sínek (menetes furatos állványok) telepítése és eltávolítása

Jótanács

Ez az opció azért szerszámot igényel, mert egy szerszámot (laposfejű csavarhúzót) kell használni a sínek telepítéséhez és eltávolításához a menetes kerek lyukakba az állványokon.

  1. Távolítsa el a tűket az első és a hátsó rögzítő konzolról egy lapos billenő csavarhúzóval.

  2. Húzza és forgassa el a sín reteszelő részegységeit, hogy eltávolítsa őket a tartókból.

  3. Csatlakoztassa a bal és a jobb oldali rögzítő síneket az első függőleges állvány karimáihoz két csavarpár használatával.

  4. Húzza előre a bal és a jobb oldali hátsó rögzítőkonzolokat a hátsó függőleges állvány karimáihoz, és rögzítse őket két pár csavarral.

    Szerszámos sínek telepítése és eltávolítása 2

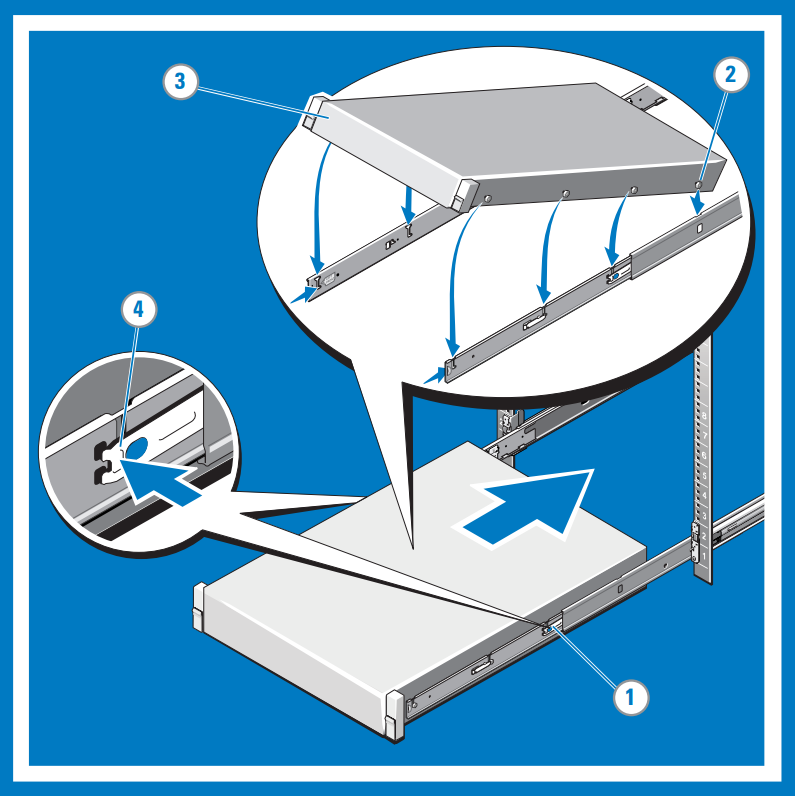

A rendszer telepítése állványba

  1. Húzza ki a belső csúszkasíneket az állványról, amíg a helyére nem zárnak.

  2. Keresse meg a hátsó sín támaszt a rendszer mindkét oldalán, és engedje le őket a sínkészletek hátsó J-nyílásaiba. Forgassa lefelé a rendszert, amíg az összes síntámasz a J-résekbe nem kerül.

  3. Nyomja befelé a rendszert, amíg a rögzítőkarok be nem kattannak a helyükre.

  4. Nyomja le a csúszkakioldó zárolási gombokat mindkét síneken, és húzza a rendszert az állványra.

    Rendszer telepítése szekrénybe

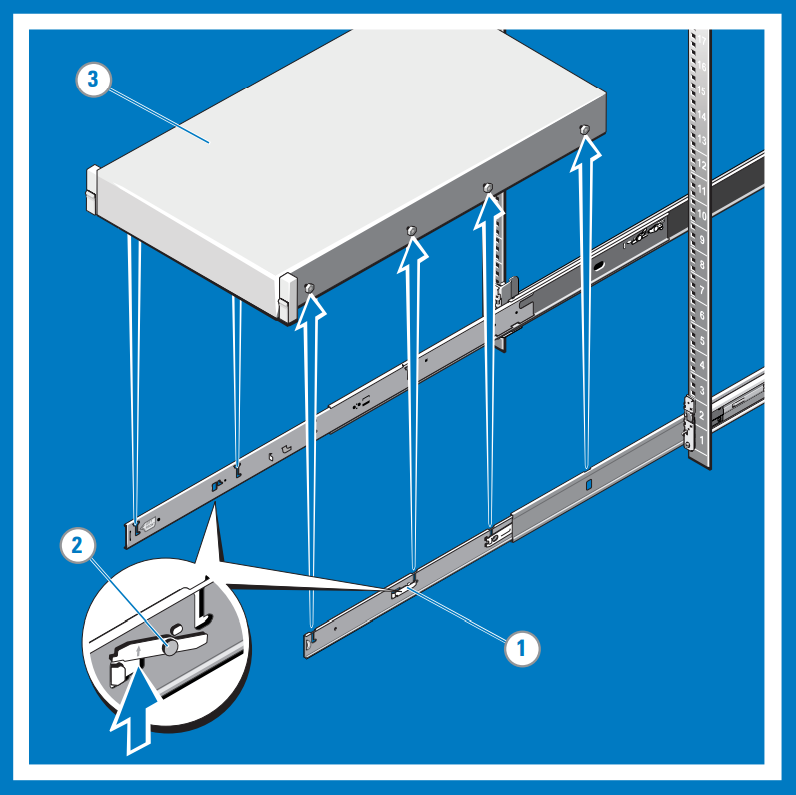

A rendszer eltávolítása az állványról

  1. Keresse meg a rögzítőkarokat a belső sínek oldalán.

  2. Oldja fel az egyes karokat úgy, hogy elfordítja őket a kioldási pozíciójukba.

  3. Fogja meg a rendszer oldalait szilárdan, és húzza előre, amíg a síntámaszok a J-nyílások elején vannak. Emelje fel és távolítsa el a rendszert az állványról, és helyezze egy sík felületre.

    Rendszer eltávolítása az állványról

A záró retesz rögzítése és kiengedése

Megjegyzés:

Az olyan rendszerek esetében, amelyek nem rendelkeznek csapokkal, rögzítse a rendszert csavarokkal, az eljárás 3. lépésében leírtak szerint.

  1. Az elejére nézve keresse meg a csapzárat a rendszer mindkét oldalán.

  2. A reteszek automatikusan bekapcsolnak, amint a rendszer az állványra kerül, és a reteszek felhúzásával szabadul fel.

  3. Az állványon vagy más instabil környezetekben történő szállításhoz a rendszer biztonságossá tételéhez keresse meg a rögzített csavart az egyes reteszek alatt, és húzza meg az egyes csavarokat egy #2 Phillips csavarhúzóval.

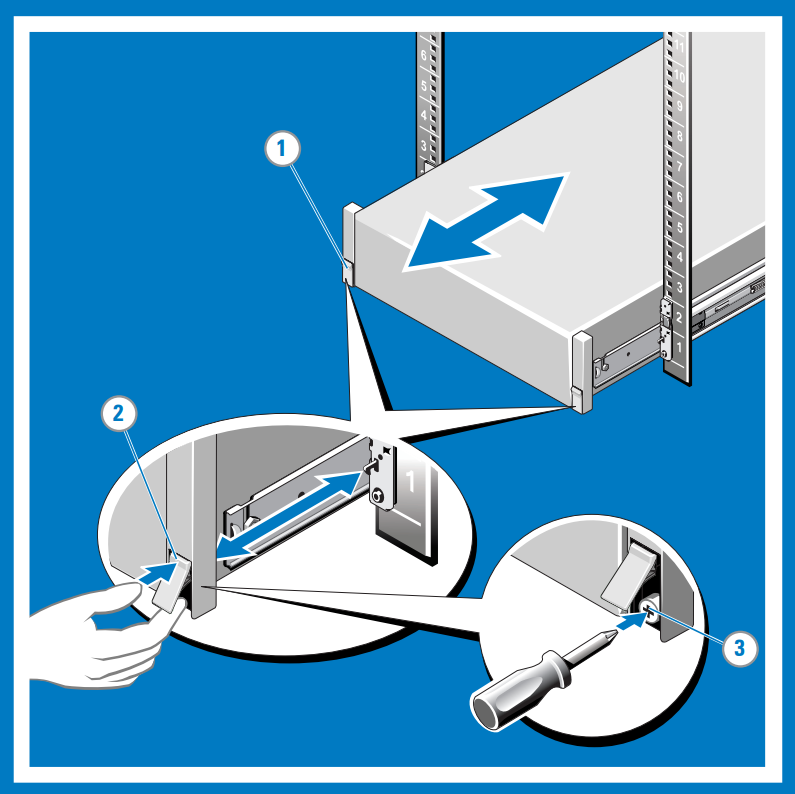

    Záróretesz működtetése és kioldása

Az eszköz kábeles csatlakoztatása

Irányozza a kábeleket, majd csatlakoztassa az eszközt. Az alábbi eljárások az Azure Stack Edge Pro-eszköz tápellátáshoz és hálózathoz való kábelezését ismertetik.

Kábelezés ellenőrzőlista

Mielőtt elkezdené az eszköz kábelezését, a következő dolgokra van szüksége:

  • Az Azure Stack Edge Pro fizikai eszköze kicsomagolva és állványra csatlakoztatva.
  • Két tápkábel.
  • Legalább egy 1 GbE RJ-45 hálózati kábel a felügyeleti adapterhez való csatlakozáshoz. Az eszközön két 1 GbE hálózati adapter, egy felügyeleti és egy adat található.
  • Egy 25/10 GbE SFP+ rézkábel minden konfigurálni kívánt adathálózati adapterhez. Legalább egy adathálózati adaptert a PORT 2, a PORT 3, a PORT 4, a PORT 5 vagy a PORT 6 között kell csatlakoztatni az internethez (az Azure-hoz való csatlakozással).
  • Hozzáférés két energiaelosztó egységhez (ajánlott).
  • Legalább egy 1 GbE hálózati kapcsoló szükséges egy 1 GbE hálózati interfész internetre való csatlakoztatásához az adatok fogadásához. A helyi webes felhasználói felület nem lesz elérhető, ha a csatlakoztatott kapcsoló nem legalább 1 GbE. Ha 25/10 GbE interfészt használ az adatokhoz, 25 GbE vagy 10 GbE kapcsolóra lesz szüksége.

Megjegyzés:

  • Ha csak egy adathálózati adaptert csatlakoztat, javasoljuk, hogy használjon 25/10 GbE hálózati adaptert, például PORT 3, PORT 4, PORT 5 vagy PORT 6 protokollt az adatok Azure-ba való küldéséhez.
  • A legjobb teljesítmény és a nagy mennyiségű adat kezeléséhez fontolja meg az összes adatport csatlakoztatását.
  • Az Azure Stack Edge Pro-eszközt csatlakoztatni kell az adatközpont-hálózathoz, hogy az adatokat az adatforrás-kiszolgálókról betölthesse.

Mielőtt elkezdené az eszköz kábelezését, a következő dolgokra van szüksége:

  • Az Azure Stack Edge mindkét fizikai eszköze kicsomagolva és állványra csatlakoztatva.
  • Négy tápkábel, kettő minden eszközcsomóponthoz.
  • Legalább két 1 GbE RJ-45 hálózati kábel az 1. port csatlakoztatásához minden eszközcsomóponton a kezdeti konfigurációhoz.
  • Legalább két 1 GbE RJ-45 hálózati kábel a 2. port csatlakoztatásához minden eszközcsomóponton az internethez (az Azure-hoz való csatlakozással).
  • Konfigurálni kell a 25/10 GbE SFP+ rézkábeleket a 3. porthoz és a 4. porthoz. További 25/10 GbR SFP+ rézkábelek, ha az 5-ös portot és a 6-os portot is csatlakoztatni fogja. Az 5-ös portot és a 6-os portot csatlakoztatni kell, ha hálózati függvényeket kíván üzembe helyezni az Azure Stack Edge-en.
  • 25 GbE vagy 10 GbE kapcsoló, ha kapcsolós hálózati topológiát választ. Lásd : Támogatott hálózati topológiák.
  • Hozzáférés két energiaelosztó egységhez (ajánlott).

Megjegyzés:

  • A legjobb teljesítmény és a nagy mennyiségű adat kezeléséhez fontolja meg az összes adatport csatlakoztatását.
  • Az Azure Stack Edge Pro-eszközt csatlakoztatni kell az adatközpont-hálózathoz, hogy az adatokat az adatforrás-kiszolgálókról betölthesse.

Eszköz előlapja

Az Azure Stack Edge-eszköz előlapja:

  • Lemezmeghajtókkal és bekapcsológombokkal rendelkezik.

    • Az eszköz elején 10 lemezhely található.
    • A 0. pont egy 240 GB-os SATA-meghajtóval rendelkezik, amelyet operációsrendszer-lemezként használnak. Az 1. pont üres, a 2–6. pont pedig adatlemezként használt NVMe SSD-k. A 7–9. pontok szintén üresek.

Eszköz hátlapja

Az Azure Stack Edge-eszköz háttérsíkja:

  • Redundáns tápegységeket (PSU-kat) tartalmaz.

  • Hat hálózati adaptere van:

    • Két 1 Gb/s-os adapter.
    • Négy 25 Gb/s-os adapter, amelyek 10 Gb/s-os adapterként is szolgálhatnak.
    • Alaplapi felügyeleti vezérlő (BMC).

  • Két hálózati kártya felel meg a hat portnak:

    • Egyéni Microsoft Qlogic Cavium 25G NDC-adapter – 1-es port a 4-es porton keresztül.
    • Mellanox kettős port 25G ConnectX-4 csatorna hálózati adapter - Port 5 és port 6.

A hálózati adapterkártyák támogatott kábeleinek, kapcsolóinak és adóvevőinek teljes listáját a következő témakörben találja:

Megjegyzés:

Az Azure Stack Edge-eszközök nem támogatják az USB-portok használatát külső eszközök, például billentyűzetek és monitorok csatlakoztatásához.

Tápkábelezés

Hajtsa végre az alábbi lépéseket az eszköz tápellátáshoz és hálózathoz való kábelezéséhez.

  1. Azonosítsa az eszköz hátsíkján található különböző portokat. Előfordulhat, hogy az alábbi eszközök egyikét kapta a gyártól az eszközön található GPU-k számától függően.

    • Két perifériaösszetevő-tárolóhelyet (PCI) és egy GPU-t tartalmazó eszköz

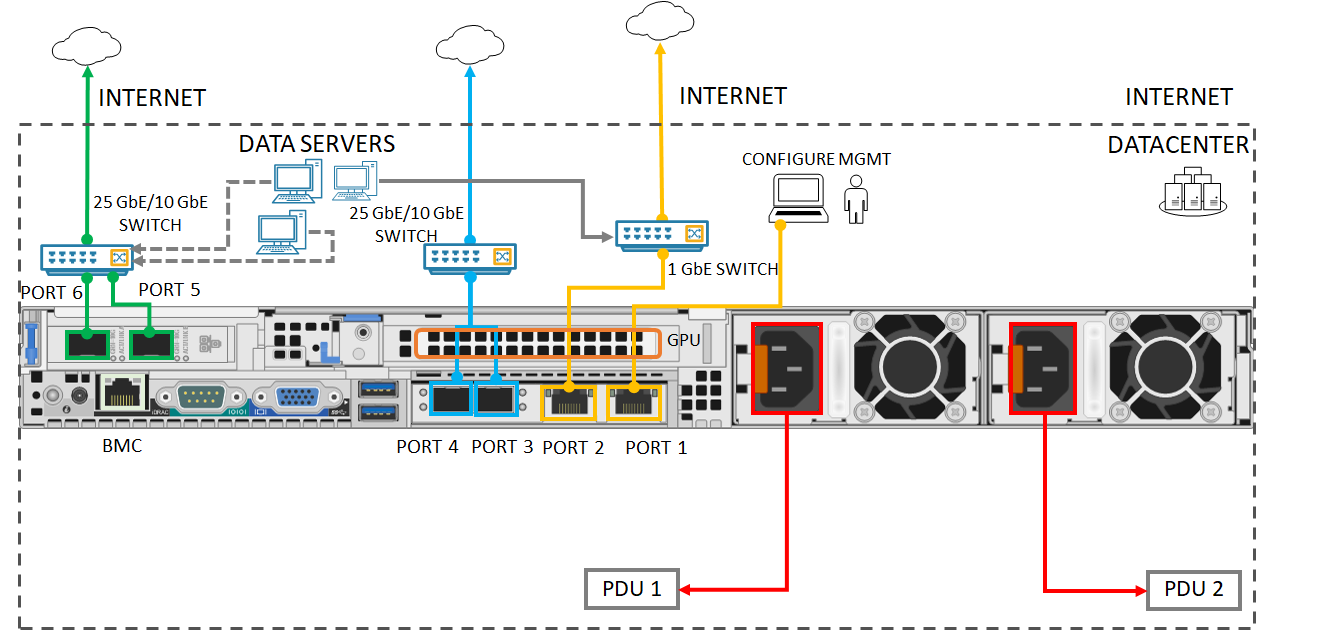

      kábeles eszköz hátlapja

    • Három PCI-bővítménnyel és egy GPU-val rendelkező eszköz

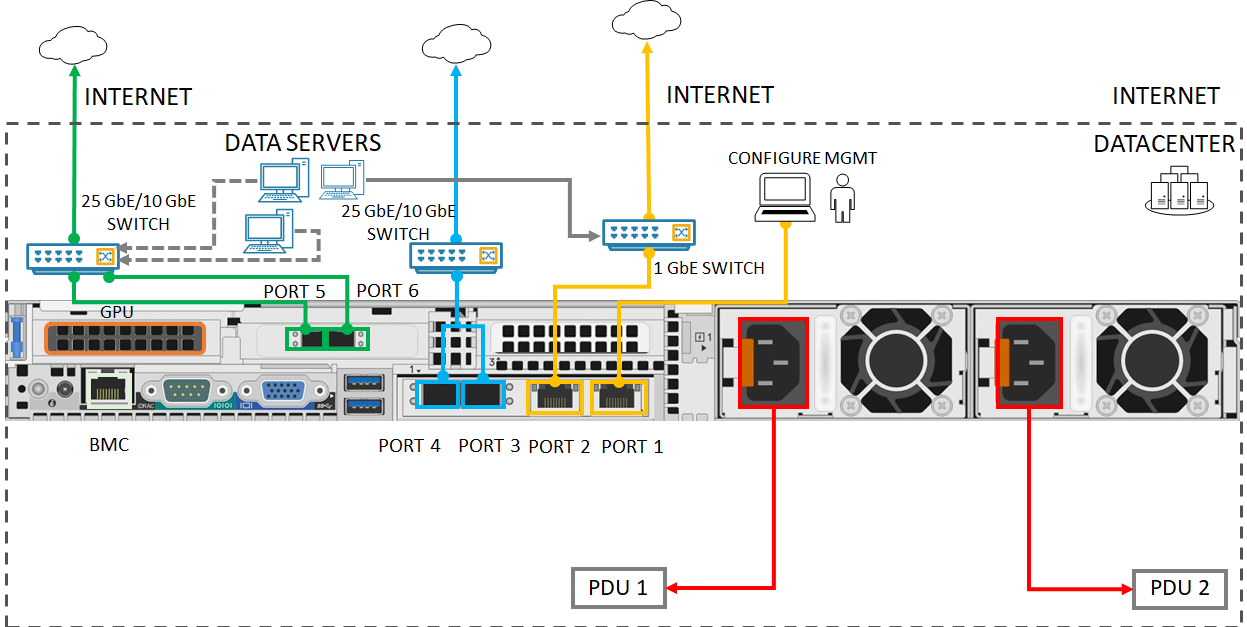

      Kábelekkel ellátott eszköz hátsó lapja 2

    • Három PCI-tárolóhelyet és két GPU-t tartalmazó eszköz

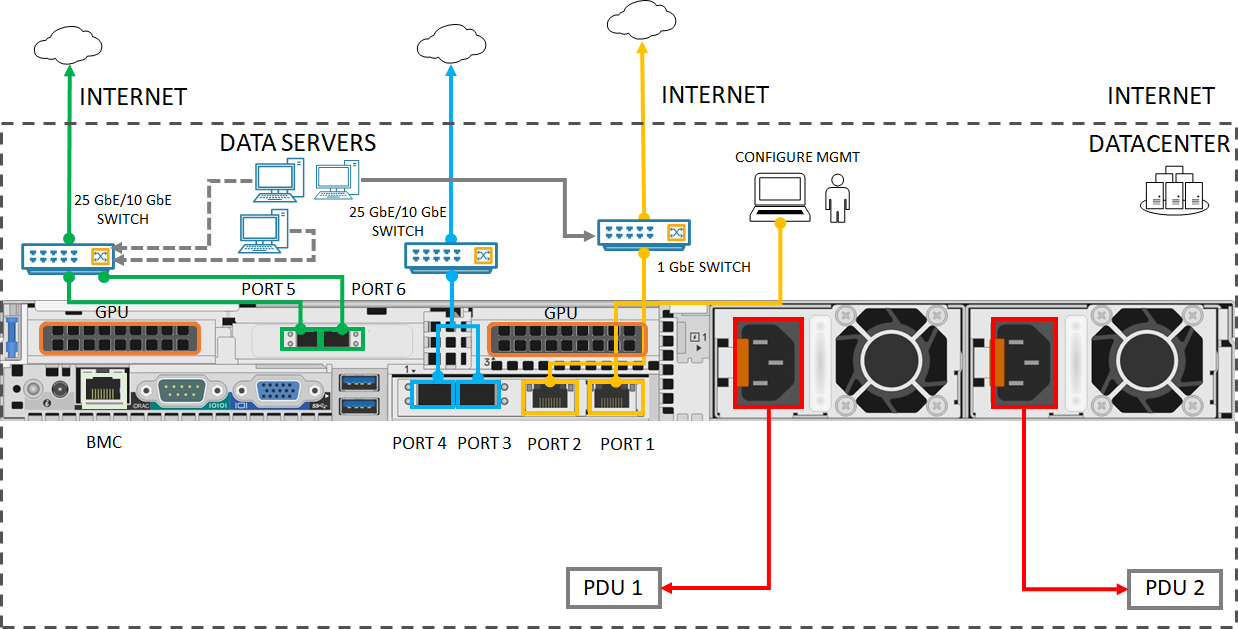

      A kábeles eszköz hátlapja 3

  2. Azonosítsa a lemezhelyeket és a bekapcsológombot az eszköz elején.

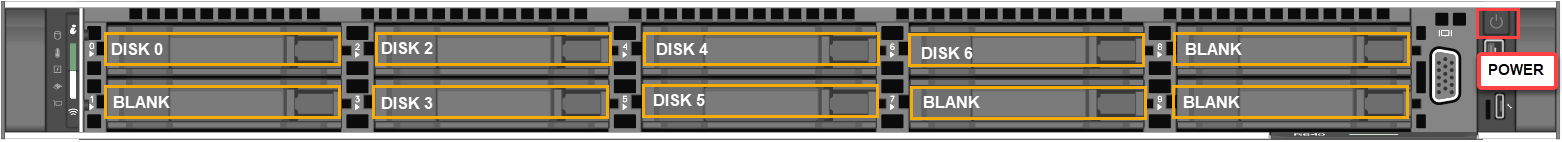

    eszköz első felülete

  3. Csatlakoztassa a tápkábeleket a ház minden PSU-jára. A magas rendelkezésre állás biztosítása érdekében telepítse és csatlakoztassa mindkét PSU-t különböző adatforrásokhoz.

  4. Csatlakoztassa a tápkábeleket az állvány energiaelosztó egységeihez (PDU-khoz). Győződjön meg arról, hogy a két PSU külön áramforrást használ.

  5. Az eszköz bekapcsolásához nyomja le a bekapcsológombot.

  6. Csatlakoztassa az 1 GbE hálózati adapter PORT 1-et a fizikai eszköz konfigurálásához használt számítógéphez. A PORT 1 felügyeleti felületként szolgál.

    Megjegyzés:

    Ha a számítógépet közvetlenül az eszközhöz csatlakoztatja (kapcsoló nélkül), használjon Ethernet crossover kábelt vagy USB Ethernet-adaptert.

  7. Csatlakoztassa legalább egy PORT 2, PORT 3, PORT 4, PORT 5 vagy PORT 6 portot az adatközpont hálózatához/internetéhez.

  1. Azonosítsa az eszköz hátsíkján található különböző portokat.

    • Két perifériaösszetevő-tárolóhelyet (PCI) és egy GPU-t tartalmazó eszköz

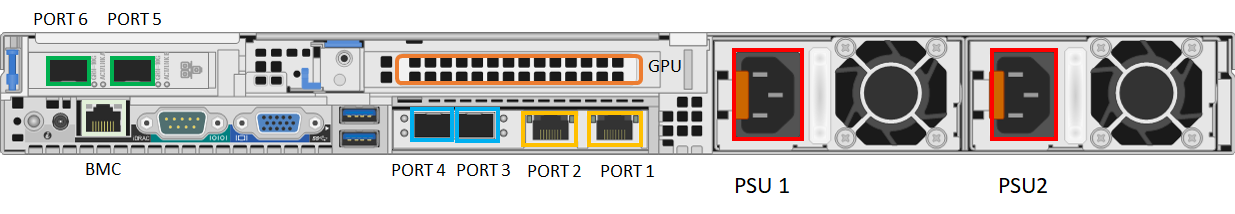

      Kábeles eszköz hátlapja 1.

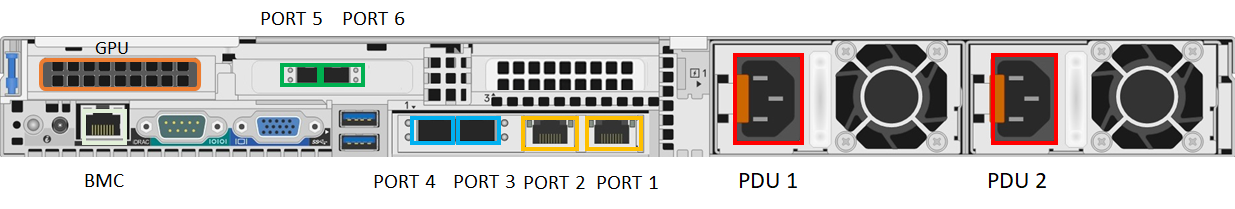

    • Három PCI-bővítménnyel és egy GPU-val rendelkező eszköz

      Egy kábeles eszköz hátlapja 2.

    • Három PCI-tárolóhelyet és két GPU-t tartalmazó eszköz

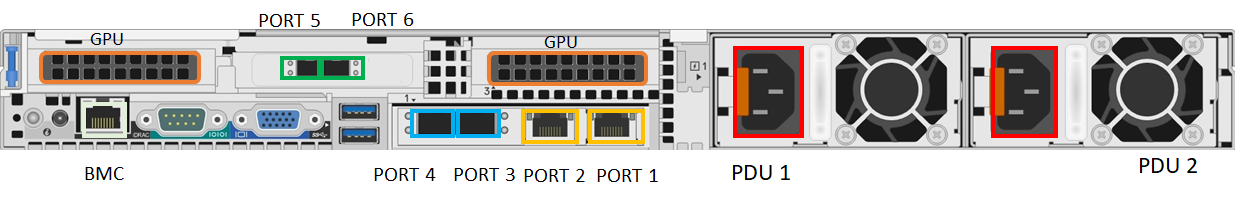

      Kábeles eszköz hátsó síkja 3.

  2. Azonosítsa a lemezhelyeket és a bekapcsológombot az eszköz elején.

    eszköz első felülete

  3. Csatlakoztassa a tápkábeleket a ház minden PSU-jára.

  4. A magas rendelkezésre állás biztosítása érdekében a két eszköz megfelelő energiaellátását egy energiaelosztó egységhez (PDU) vagy áramforráshoz kell csatlakoztatni. Mindkét eszköz bal oldali tápellátását egy másik PDU-hoz vagy áramforráshoz kell csatlakoztatni.

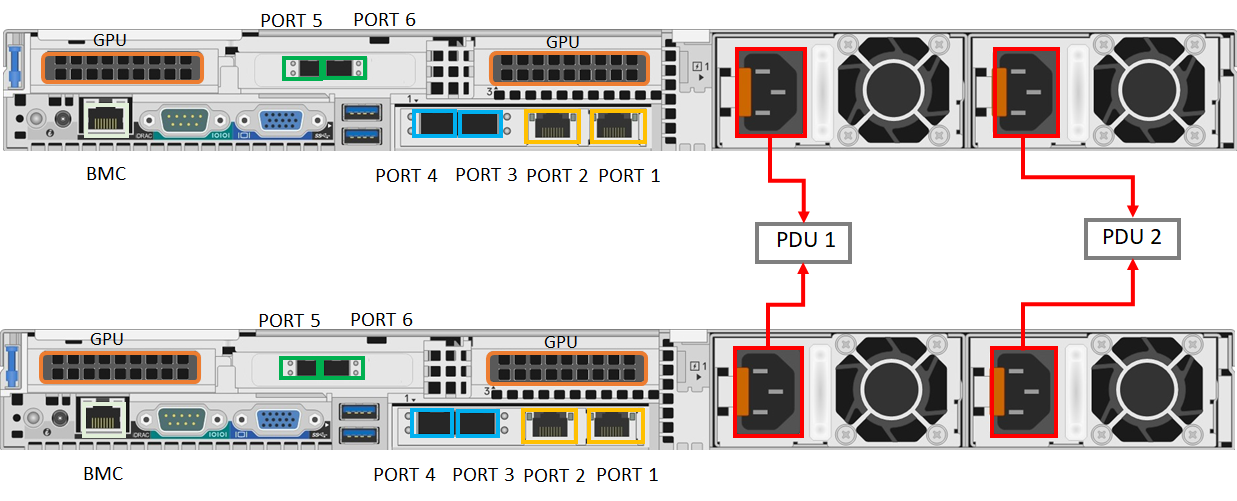

    Fürtözött eszköz hátsó panelje kábelezve tápellátáshoz

  5. Az eszköz bekapcsolásához nyomja le az eszköz előlapján található bekapcsológombot.

Hálózati kábelezés

A kétcsomópontos eszköz a következő módokon konfigurálható:

  • Kapcsolók nélkül.
  • Kapcsolja össze a 3. portot és a 4. portot kapcsolókkal.
  • Csatlakoztassa a 3. portot egy kapcsolóval.

Ezeket a konfigurációkat a következő szakaszok ismertetik. A konfigurációk használatáról további információt a támogatott hálózati topológiákban talál.

Kapcsoló nélküli

Ezt a konfigurációt akkor használja, ha a nagy sebességű switch-ek nem érhetők el a tárolási és fürtözési forgalomhoz.

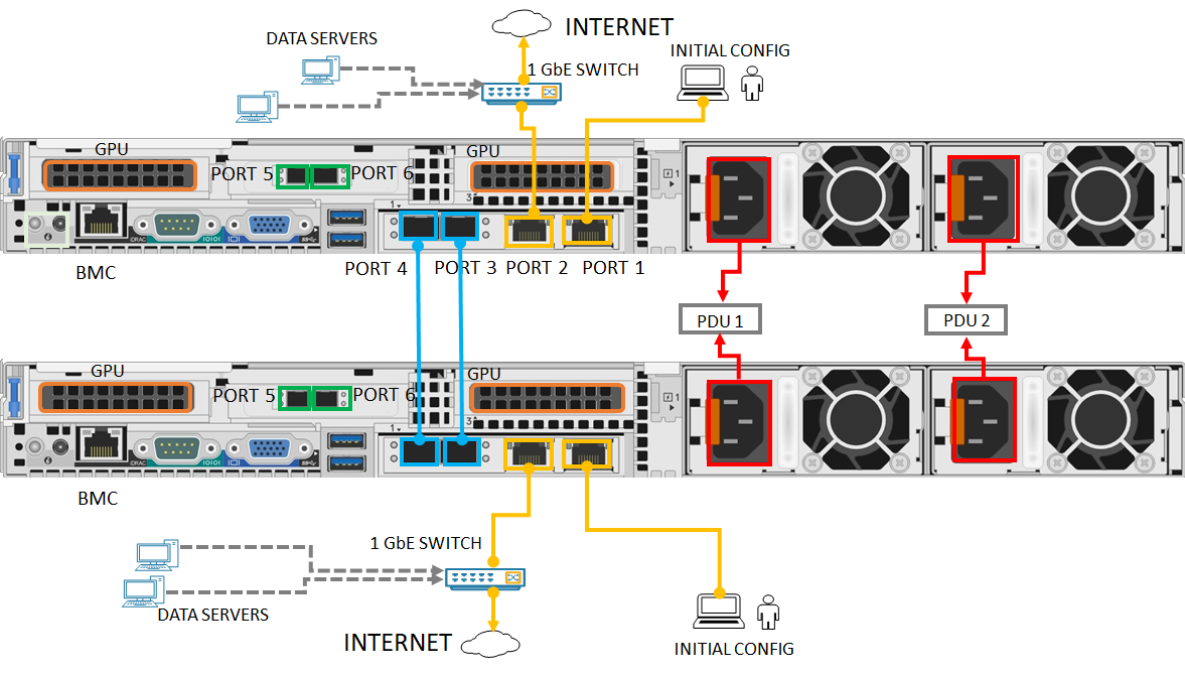

A kapcsolók nélküli hálózatkezeléshez kábelezett fürtözött eszköz hátsíkja

  1. Csatlakoztassa az 1 GbE hálózati adapter PORT 1-et a fizikai eszköz konfigurálásához használt számítógéphez. Ha a számítógépet közvetlenül az eszközhöz csatlakoztatja (kapcsoló nélkül), használjon Ethernet crossover kábelt vagy USB Ethernet-adaptert.
  2. Csatlakoztassa a PORT 2-t az internethez egy 1 GbE RJ-45 hálózati kábellel.
  3. Csatlakoztassa a PORT 3-at és a PORT 4-et mindkét eszközön SFP+ rézkábeleken vagy szálon keresztül. Szál használata esetén használjon optikai és SFP adaptert.

A 3. port és a 4. port csatlakoztatása kapcsolókkal

Ezt a konfigurációt akkor használja, ha portszintű redundanciára van szüksége csapatépítéssel.

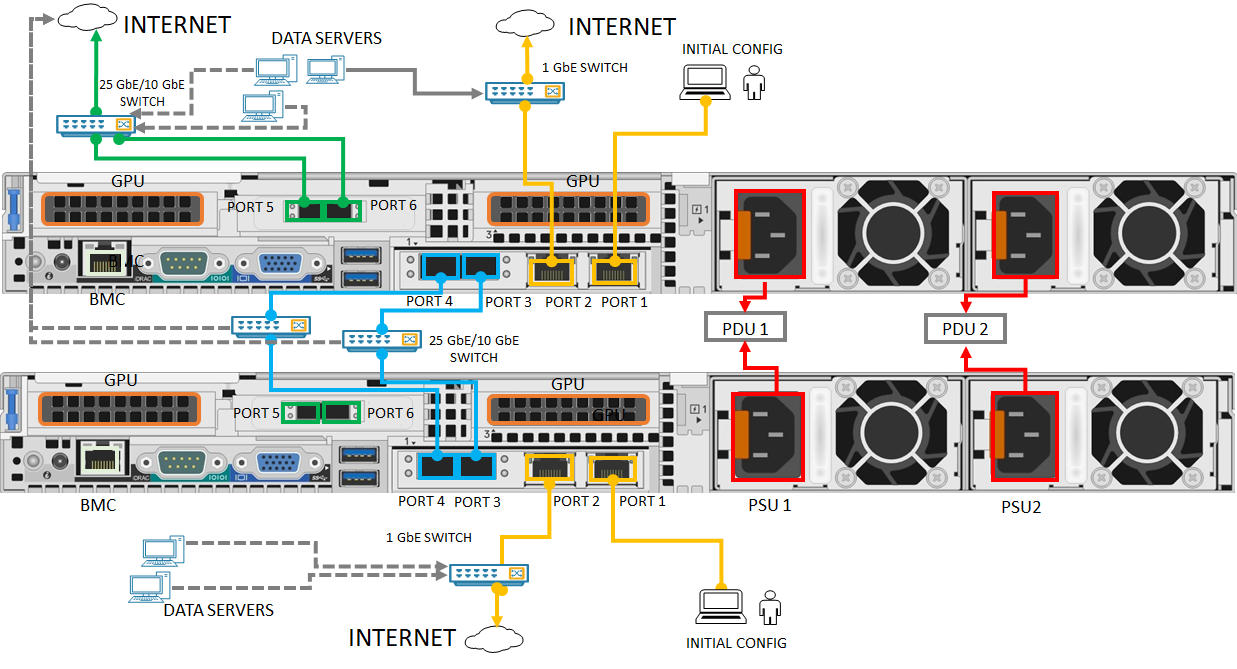

Fürtözött eszköz háttérsíkja kapcsolókkal és hálózati adapterek összevonásával történő hálózatkezeléshez

  1. Csatlakoztassa az 1 GbE hálózati adapter PORT 1-et a fizikai eszköz konfigurálásához használt számítógéphez. Ha a számítógépet közvetlenül az eszközhöz csatlakoztatja (kapcsoló nélkül), használjon Ethernet crossover kábelt vagy USB Ethernet-adaptert.
  2. Csatlakoztassa a PORT 2-t az internethez egy 1 GbE RJ-45 hálózati kábellel.
  3. Csatlakoztassa a PORT 3-at és a PORT 4-et mindkét eszközön SFP+ rézkábeleken vagy szálon keresztül, és használjon 10/25 GbE kapcsolót. Szál használata esetén használjon optikai és SFP adaptert.

Port 3 csatlakoztatása kapcsolóval

Ezt a konfigurációt akkor használja, ha további portra van szüksége a számítási feladatok forgalmához, és a portszintű redundancia nem szükséges.

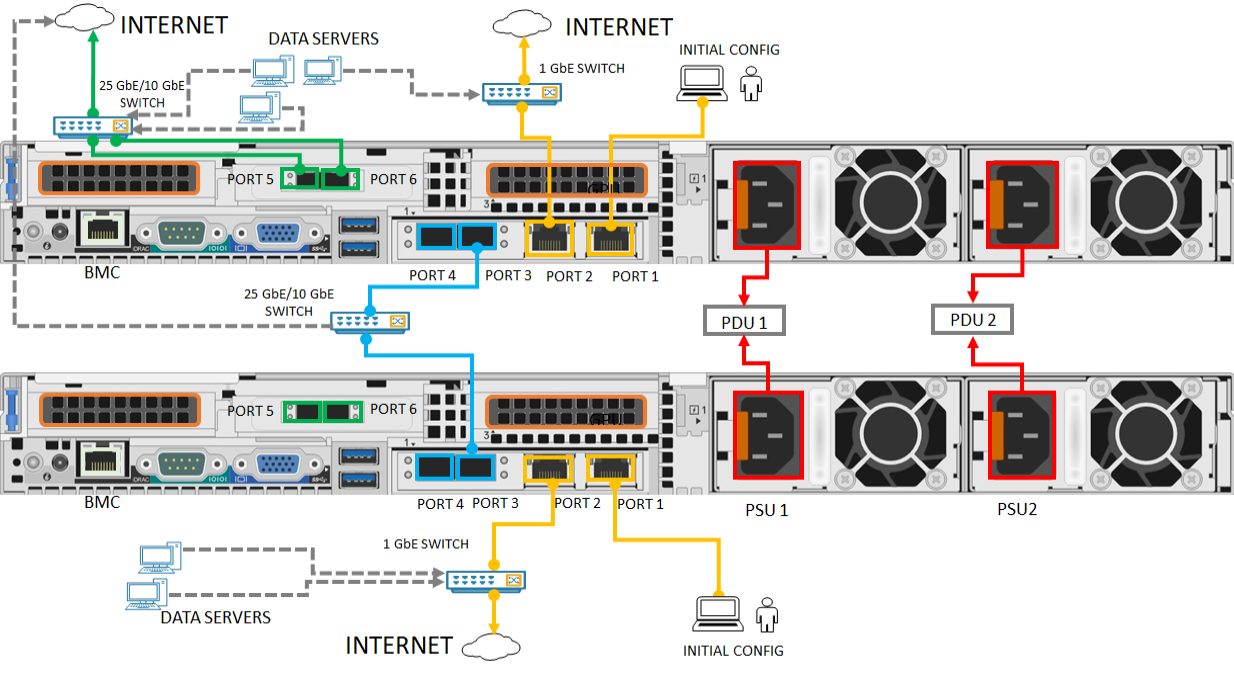

A fürtözött eszköz hátlapja kapcsolókkal történő hálózatba kötéshez, hálózati adapter-összevonás nélkül

  1. Csatlakoztassa az 1 GbE hálózati adapter PORT 1-et a fizikai eszköz konfigurálásához használt számítógéphez. Ha a számítógépet közvetlenül az eszközhöz csatlakoztatja (kapcsoló nélkül), használjon Ethernet crossover kábelt vagy USB Ethernet-adaptert.
  2. Csatlakoztassa a PORT 2-t az internethez egy 1 GbE RJ-45 hálózati kábellel.
  3. Csatlakoztassa a PORT 3-at mindkét eszközön SFP+ rézkábeleken vagy szálon keresztül, és használjon 10/25 GbE kapcsolót. Szál használata esetén használjon optikai és SFP adaptert.

Megjegyzés:

A Network Function Manager üzemelő példányai esetében győződjön meg arról, hogy a PORT 5 és a PORT 6 csatlakoztatva van. További információ : Oktatóanyag: Hálózati függvények üzembe helyezése az Azure Stack Edge-en (előzetes verzió).

Következő lépések

Ebben az oktatóanyagban megismerhette az Azure Stack Edge Pro GPU-témaköröket, például az alábbiakat:

  • Az eszköz kicsomagolása
  • Helyezze az eszközt a rackre
  • Az eszköz kábeles csatlakoztatása

Lépjen tovább a következő oktatóanyagra, amelyből megtudhatja, hogyan csatlakozhat az eszközéhez.

Az Azure Stack Edge Pro csatlakoztatása
