Az Azure Data Box kábelezési beállításai

Ez a cikk az Azure Data Box adatátviteli kábelének különböző módjait ismerteti. A támogatott kábelek teljes listáját a Mellanox által támogatott kábelek és kapcsolók listájában találja.

Átvitel MGMT-porton keresztül

Ez a beállítás a Data Box abszolút minimális konfigurációja. Csak az MGMT-portot konfigurálhatja mind a felügyelethez, mind az adatokhoz.

Mielőtt hozzákezdene, győződjön meg arról, hogy:

Végezze el az alábbi lépéseket az eszköz kábelének bekábeléhez.

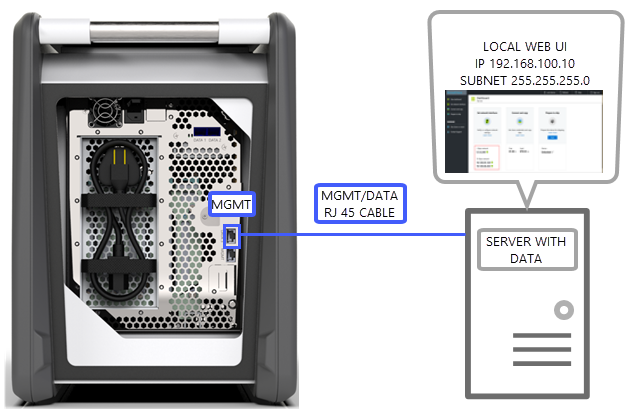

  1. RJ45-kábellel csatlakoztassa az MGMT-portot az adatokat tartalmazó kiszolgálóhoz.

    Egyportos beállítás

  2. A kiszolgálón állítsa be a következőt:

    • IP-cím : 192.168.100.5
    • Subnet to 255.255.255.0

  3. Az eszköz helyi webes felhasználói felületének elérése a következő címen: 192.168.100.10. Jelentkezzen be, és oldja fel a Data Box zárolását az Azure Portal feloldási jelszavával.

Adatátvitel adatporton keresztül statikus IP-címekkel

Konfigurálhat két portot a Data Boxhoz, az MGMT portot a felügyeleti forgalomhoz, és az egyik adatportot az adatokhoz. Az adatportok lehetnek DATA 1, DATA 2 vagy DATA 3.

Határozottan javasoljuk, hogy ha csak egy adatportot konfigurál, annak 10 GbE-os portnak kell lennie, például a DATA 1 vagy a DATA 2 portnak. Az 1 GbE-s port jelentősen megnövelné az adatátvitelhez szükséges időt.

Mielőtt hozzákezdene, győződjön meg arról, hogy:

  • RJ45 Ethernet-kábel az MGMT-hez.
  • 10 GbE SFP+ Twinax rézkábel minden csatlakoztatni kívánt 10 GbE adatporthoz.
  • Egy vagy több támogatott operációs rendszert futtató adatforrás.

1. lehetőség – Kezdeti beállítás a kiszolgálón keresztül

Végezze el az alábbi lépéseket az eszköz kábelének bekábeléhez.

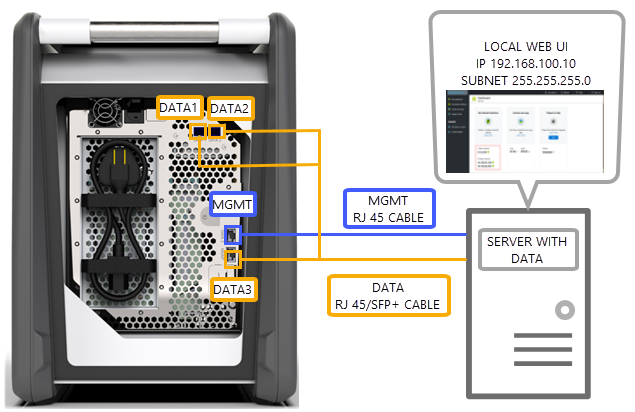

  1. A konfigurációhoz használjon RJ45 Ethernet-kábelt a kiszolgálóról közvetlenül az MGMT-portra.

  2. A DATA 3 vagy SFP+ kábelekhez használjon RJ45-öt a DATA 1 vagy DATA 2 adatforrásként működő kiszolgálóhoz való csatlakoztatásához. Javasoljuk, hogy a jó teljesítmény érdekében 10 GbE DATA 1 vagy DATA 2 portot használjon.

  3. A kiszolgálón állítsa be a következőt:

    • IP-cím : 192.168.100.5

    • Subnet to 255.255.255.0

      Kétportos beállítás

  4. Az eszköz helyi webes felhasználói felületének elérése a következő címen: 192.168.100.10. Jelentkezzen be, és oldja fel a Data Box zárolását az Azure Portal feloldási jelszavával.

  5. Rendeljen statikus IP-címeket a konfigurált adatportokhoz.

2. lehetőség – Kezdeti beállítás külön számítógépen

Végezze el az alábbi lépéseket az eszköz kábelének bekábeléhez.

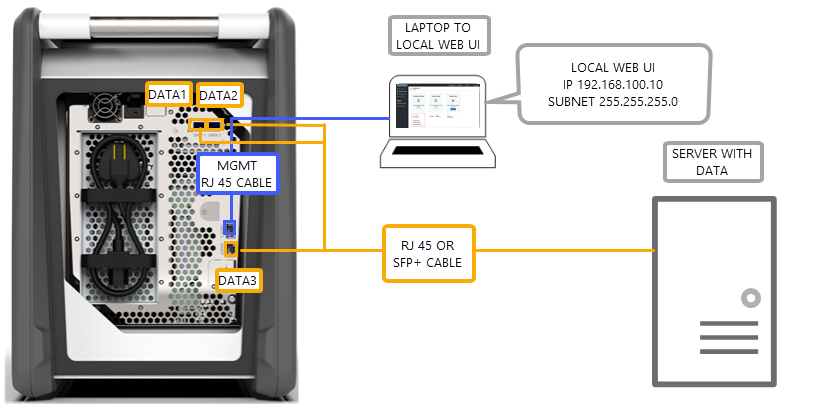

  1. A konfigurációhoz használjon RJ45 Ethernet-kábelt a különálló számítógépről közvetlenül az MGMT-portra.

  2. A DATA 3 vagy SFP+ kábelekhez használjon RJ45-öt a DATA 1 vagy a DATA 2 kiszolgálóhoz való csatlakoztatásához. Javasoljuk, hogy a jó teljesítmény érdekében 10 GbE DATA 1 vagy DATA 2 portot használjon. Az adatportok egy 10 GbE-os kapcsolón keresztül csatlakoznak a kiszolgálóhoz adatokkal.

  3. Konfigurálja az eszközhöz való csatlakozáshoz használt laptop Ethernet-adapterét a következőkkel:

    • IP-címe 192.168.100.5
    • Subnet of 255.255.255.0.

    Kétportos beállítás kapcsolóval

  4. Az eszköz helyi webes felhasználói felületének elérése a következő címen: 192.168.100.10. Jelentkezzen be, és oldja fel a Data Box zárolását az Azure Portal feloldási jelszavával.

  5. Azonosítsa a DHCP-kiszolgáló által hozzárendelt IP-címeket.

Adatátvitel adatporton keresztül statikus IP-címek használatával, egy kapcsolóval

Ezt a konfigurációt több adatforráshoz is használhatja 1 GbE és 10 GBE hálózatokon.

Mielőtt hozzákezdene, győződjön meg arról, hogy:

  • RJ45 Ethernet-kábel az MGMT-hez.
  • 10 GbE SFP+ Twinax rézkábel minden csatlakoztatni kívánt 10 GbE adatporthoz.
  • Egy vagy több támogatott operációs rendszert futtató adatforrás. Ezek az adatforrások különböző hálózatokban lehetnek, például 1 GbE vagy 10 GbE hálózatokban.

Végezze el az alábbi lépéseket az eszköz kábelének bekábeléhez.

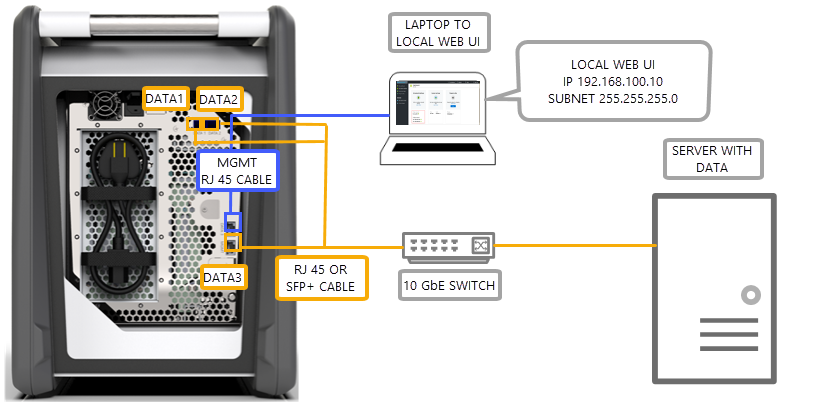

  1. A konfigurációhoz használjon RJ45 Ethernet-kábelt a kiszolgálóról közvetlenül az MGMT-portra.

  2. A DATA 3 vagy SFP+ kábelekhez használjon RJ45-öt a DATA 1 vagy a DATA 2 kiszolgálóhoz való csatlakoztatásához. Javasoljuk, hogy a jó teljesítmény érdekében 10 GbE DATA 1 vagy DATA 2 portot használjon.

  3. Konfigurálja az eszközhöz való csatlakozáshoz használt laptop Ethernet-adapterét a következőkkel:

    • IP-címe 192.168.100.5

    • Subnet of 255.255.255.0.

      Kétportos beállítás 2-es kapcsolóval

  4. Az eszköz helyi webes felhasználói felületének elérése a következő címen: 192.168.100.10. Jelentkezzen be, és oldja fel a Data Box zárolását az Azure Portal feloldási jelszavával.

  5. Rendeljen statikus IP-címeket a konfigurált adatportokhoz.

Adatátvitel ADATporton keresztül DHCP-környezetben

Ezt a konfigurációt akkor használja, ha az eszköz DHCP-környezetben lesz.

Mielőtt hozzákezdene, győződjön meg arról, hogy:

  • RJ45-kábel, ha a DATA 3-at csatlakoztatni szeretné.
  • 10 GbE SFP+ Twinax rézkábel minden csatlakoztatni kívánt 10 GbE adatporthoz.
  • Egy vagy több támogatott operációs rendszert futtató adatforrás. Ezek az adatforrások különböző hálózatokban lehetnek, például 1 GbE vagy 10 GbE hálózatokban.

Végezze el az alábbi lépéseket az eszköz kábelének bekábeléhez.

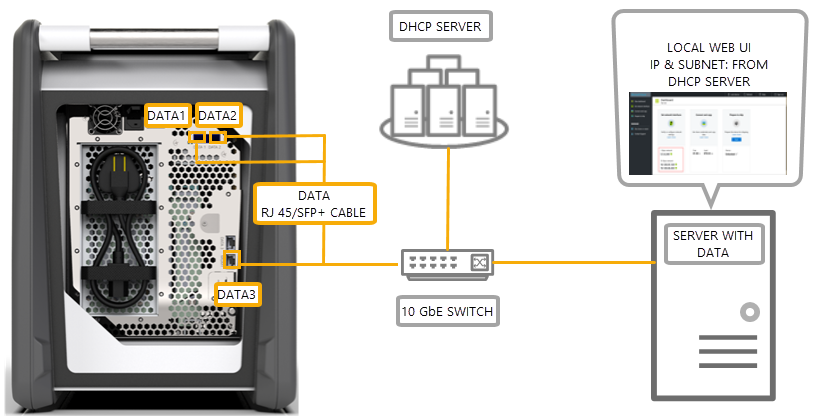

  1. Használjon RJ45 vagy SFP+ kábelt egy kapcsolón keresztül (ahol a DHCP-kiszolgáló elérhető) a kiszolgáló számára.

    Kétportos beállítás egy 3-as kapcsolóval

  2. Az IP-cím azonosításához használja a DHCP-kiszolgálót vagy a DNS-kiszolgálót.

  3. Az ugyanazon a hálózaton lévő kiszolgálóról a DHCP-kiszolgáló által hozzárendelt IP-címmel érheti el az eszköz helyi webes felhasználói felületét. Jelentkezzen be, és oldja fel a Data Box zárolását az Azure Portal feloldási jelszavával.

Ez a cikk az Azure Data Box adatátviteli kábelének különböző módjait ismerteti.

Átvitel MGMT-porton keresztül

Ez a beállítás a Data Box abszolút minimális konfigurációja. Csak az MGMT-portot konfigurálhatja mind a felügyelethez, mind az adatokhoz.

Mielőtt hozzákezdene, győződjön meg arról, hogy:

Végezze el az alábbi lépéseket az eszköz kábelének bekábeléhez.

  1. RJ45-kábellel csatlakoztassa az MGMT-portot az adatokat tartalmazó kiszolgálóhoz.

    Képernyőkép a Data Box-eszköz egyportos beállítását és adatfolyamát bemutató képernyőképről.

  2. A kiszolgálón állítsa be a következőt:

    • IP-cím : 192.168.100.5
    • Subnet to 255.255.255.0

  3. Az eszköz helyi webes felhasználói felületének elérése a következő címen: 192.168.100.10. Jelentkezzen be, és oldja fel a Data Box zárolását az Azure Portal feloldási jelszavával.

Adatátvitel adatporton keresztül statikus IP-címekkel

Konfigurálhat két portot a Data Boxhoz, az MGMT portot a felügyeleti forgalomhoz, és az egyik adatportot az adatokhoz. Az adatportok lehetnek DATA 1, DATA 2 vagy DATA 3.

Határozottan javasoljuk, hogy ha csak egy adatportot konfigurál, annak 100 GbE-os portnak kell lennie, például a DATA 1 vagy a DATA 2 portnak. Egy 10 vagy 1 GbE-os port növeli az adatátvitelhez szükséges időt.

Mielőtt hozzákezdene, győződjön meg arról, hogy:

  • RJ45 Ethernet-kábel az MGMT-hez.
  • 100 GbE QSFP28 Twinax rézkábel minden csatlakoztatni kívánt 100 GbE adatporthoz.
  • Egy vagy több támogatott operációs rendszert futtató adatforrás.

1. lehetőség – Kezdeti beállítás a kiszolgálón keresztül

Végezze el az alábbi lépéseket az eszköz kábelének bekábeléhez.

  1. A konfigurációhoz használjon RJ45 Ethernet-kábelt a kiszolgálóról közvetlenül az MGMT-portra.

  2. RJ45-öt használjon a DATA 3 vagy QSFP28 kábelekhez, hogy csatlakoztassa a DATA 1 vagy DATA 2 portot az adatforrásként működő kiszolgálóhoz. Javasoljuk, hogy a jó teljesítmény érdekében 100 GbE DATA 1 vagy DATA 2 portot használjon.

  3. A kiszolgálón állítsa be a következőt:

    • IP-cím : 192.168.100.5

    • Subnet to 255.255.255.0

      A Data Box-eszköz kétportos beállítását és adatfolyamát bemutató képernyőkép.

  4. Az eszköz helyi webes felhasználói felületének elérése a következő címen: 192.168.100.10. Jelentkezzen be, és oldja fel a Data Box zárolását az Azure Portal feloldási jelszavával.

  5. Rendeljen statikus IP-címeket a konfigurált adatportokhoz.

2. lehetőség – Kezdeti beállítás külön számítógépen

Végezze el az alábbi lépéseket az eszköz kábelének bekábeléhez.

  1. A konfigurációhoz használjon RJ45 Ethernet-kábelt a különálló számítógépről közvetlenül az MGMT-portra.

  2. A DATA 3- vagy QSFP28-kábelekhez használjon RJ45-öt a DATA 1 vagy a DATA 2 kiszolgálóhoz való csatlakoztatásához. Javasoljuk, hogy a jó teljesítmény érdekében 100 GbE DATA 1 vagy DATA 2 portot használjon. Az adatportok egy 100 GbE-os kapcsolón keresztül csatlakoznak a kiszolgálóhoz adatokkal.

  3. Konfigurálja az eszközhöz való csatlakozáshoz használt laptop Ethernet-adapterét a következőkkel:

    • IP-címe 192.168.100.5
    • Subnet of 255.255.255.0.

    Képernyőkép a kétportos beállításról egy kapcsolóval és a Data Box-eszközre történő adatfolyammal.

  4. Az eszköz helyi webes felhasználói felületének elérése a következő címen: 192.168.100.10. Jelentkezzen be, és oldja fel a Data Box zárolását az Azure Portal feloldási jelszavával.

  5. Azonosítsa a DHCP-kiszolgáló által hozzárendelt IP-címeket.

Adatátvitel adatporton keresztül statikus IP-címek használatával, egy kapcsolóval

Ezt a konfigurációt több adatforráshoz is használhatja 1 GbE/10 GbE/100 GbE hálózatokon.

Mielőtt hozzákezdene, győződjön meg arról, hogy:

  • RJ45 Ethernet-kábel az MGMT-hez.
  • 100 GbE QSFP28 Twinax rézkábel minden csatlakoztatni kívánt 100 GbE adatporthoz.
  • Egy vagy több támogatott operációs rendszert futtató adatforrás. Ezek az adatforrások különböző hálózatokban lehetnek, például 1 GbE, 10 GbE vagy 100 GbE hálózatokban.

Végezze el az alábbi lépéseket az eszköz kábelének bekábeléhez.

  1. A konfigurációhoz használjon RJ45 Ethernet-kábelt a kiszolgálóról közvetlenül az MGMT-portra.

  2. A DATA 3- vagy QSFP28-kábelekhez használjon RJ45-öt a DATA 1 vagy a DATA 2 kiszolgálóhoz való csatlakoztatásához. Javasoljuk, hogy a jó teljesítmény érdekében 100 GbE DATA 1 vagy DATA 2 portot használjon.

  3. Konfigurálja az eszközhöz való csatlakozáshoz használt laptop Ethernet-adapterét a következőkkel:

    • IP-címe 192.168.100.5

    • Subnet of 255.255.255.0.

      Képernyőkép a kétportos beállítás egy változatáról egy kapcsolóval és a Data Box-eszközre történő adatfolyammal.

  4. Az eszköz helyi webes felhasználói felületének elérése a következő címen: 192.168.100.10. Jelentkezzen be, és oldja fel a Data Box zárolását az Azure Portal feloldási jelszavával.

  5. Rendeljen statikus IP-címeket a konfigurált adatportokhoz.

Adatátvitel ADATporton keresztül DHCP-környezetben

Ezt a konfigurációt akkor használja, ha az eszköz DHCP-környezetben lesz.

Mielőtt hozzákezdene, győződjön meg arról, hogy:

  • RJ45-kábel, ha a DATA 3-at csatlakoztatni szeretné.
  • 100 GbE QSFP28 Twinax rézkábel minden csatlakoztatni kívánt 100 GbE adatporthoz.
  • Egy vagy több támogatott operációs rendszert futtató adatforrás. Ezek az adatforrások különböző hálózatokban lehetnek, például 1 GbE, 10 GbE vagy 100 GbE hálózatokban.

Végezze el az alábbi lépéseket az eszköz kábelének bekábeléhez.

  1. Használjon RJ45- vagy QSFP-kábelt egy kapcsolón keresztül (ahol a DHCP-kiszolgáló elérhető) a kiszolgáló számára.

    Képernyőkép a kétportos beállítás második változatáról egy kapcsolóval és a Data Box-eszközre való adatfolyammal.

  2. Az IP-cím azonosításához használja a DHCP-kiszolgálót vagy a DNS-kiszolgálót.

  3. Az ugyanazon a hálózaton lévő kiszolgálóról a DHCP-kiszolgáló által hozzárendelt IP-címmel érheti el az eszköz helyi webes felhasználói felületét. Jelentkezzen be, és oldja fel a Data Box zárolását az Azure Portal feloldási jelszavával.
