BFD konfigurálása ExpressRoute-on keresztül

Az ExpressRoute támogatja a kétirányú továbbítás-érzékelést (BFD) mind privát peering, mind Microsoft peering kapcsolaton keresztül. A BFD ExpressRoute-on keresztül történő engedélyezésekor felgyorsíthatja a kapcsolati hibák észlelését a Microsoft Enterprise-peremhálózat (MSEE) eszközei és az ExpressRoute-kapcsolatcsoport által konfigurált útválasztók (CE/PE) között. Az ExpressRoute-ot a peremhálózati útválasztási eszközökön vagy a Partner Edge útválasztási eszközökön (ha a felügyelt 3. rétegbeli kapcsolati szolgáltatást választotta) keresztül konfigurálhatja. Ez a dokumentum végigvezeti a BFD szükségességén, valamint a BFD ExpressRoute-on keresztüli engedélyezésén.

A BFD szükségessége

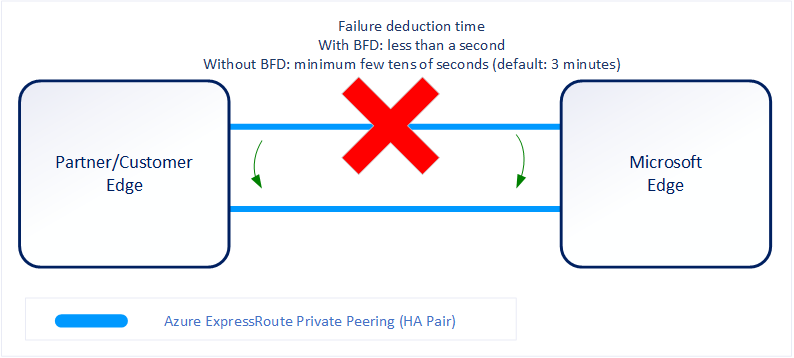

Az alábbi ábra a BFD ExpressRoute-kapcsolatcsoporton keresztüli engedélyezésének előnyeit mutatja be: Diagram, amely bemutatja, hogyan gyorsítja a BFD a csatolási hibák észlelésének idejét.

Az ExpressRoute-kapcsolatcsoportot engedélyezheti a 2. rétegbeli kapcsolatok vagy a felügyelt 3. rétegbeli kapcsolatok alapján. Mindkét esetben, ha az ExpressRoute kapcsolati útvonalán több 2. rétegbeli eszköz is található, az elérési út esetleges kapcsolódási hibáinak észleléséért a BGP-munkamenet felel.

Az MSEE-eszközökön a BGP keep-alive időtartama és a hold-time időtartama általában 60 és 180 másodperc. Ezért hivatkozáshiba esetén akár három percet is igénybe vehet a hivatkozási hibák észlelése és a forgalom másik kapcsolatra váltása.

A BGP-időzítők vezérléséhez konfiguráljon egy alacsonyabb BGP-életben tartási és visszatartási időt a peremhálózati társviszony-létesítési eszközön. Ha a BGP-időzítők nem azonosak a két társviszony-létesítési eszköz között, a BGP-munkamenet az alacsonyabb időérték használatával jön létre. A BGP keep-alive értéke akár három másodperc is lehet, és a hold-time akár 10 másodperc is lehet. Az agresszív BGP-időzítő beállítása azonban nem ajánlott, mert a protokoll folyamatigényes.

Ebben a forgatókönyvben a BFD segíthet. A BFD alacsony terhelésű kapcsolathibák észlelését teszi lehetővé az alszekundumos időintervallumban.

Megjegyzés

A BFD gyorsabb feladatátvételi időt biztosít a kapcsolati hiba észlelésekor, de az ExpressRoute virtuális hálózati átjárók és MSEE-k közötti feladatátvételhez a teljes kapcsolatkonvergencia akár egy percet is igénybe vehet.

A BFD engedélyezése

A BFD alapértelmezés szerint konfigurálva van az MSEE-ken újonnan létrehozott ExpressRoute privát és Microsoft-társviszony-létesítési felületeken. A BFD engedélyezéséhez csak az elsődleges és a másodlagos eszközökön kell konfigurálnia a BFD-t. A BFD konfigurálása kétlépéses folyamat. Konfigurálja a BFD-t a felületen, majd csatolja a BGP-munkamenethez.

A következő példában egy CE/PE-konfiguráció (Cisco IOS XE használatával) látható:

interface TenGigabitEthernet2/0/0.150
   description private peering to Azure
   encapsulation dot1Q 15 second-dot1q 150
   ip vrf forwarding 15
   ip address 192.168.15.17 255.255.255.252
   bfd interval 300 min_rx 300 multiplier 3


router bgp 65020
   address-family ipv4 vrf 15
      network 10.1.15.0 mask 255.255.255.128
      neighbor 192.168.15.18 remote-as 12076
      neighbor 192.168.15.18 fall-over bfd
      neighbor 192.168.15.18 activate
      neighbor 192.168.15.18 soft-reconfiguration inbound
   exit-address-family

Megjegyzés

Ha a BFD-t már meglévő privát vagy Microsoft kapcsolati viszony keretében szeretné engedélyezni, alaphelyzetbe kell állítania a kapcsolati viszonyt. IPv4-társviszony-létesítéshez ezt a 2018 augusztusa előtt privát társviszony-létesítéssel konfigurált kapcsolatcsoportokon és a Microsoft-társviszony-létesítésen kell elvégezni 2020 januárja előtt. IPv6-társviszony-létesítéshez ezt a 2025 novembere előtt konfigurált kapcsolatcsoportokon kell elvégezni. Az ezen dátumok után konfigurált társviszonyoknál a BFD alapértelmezés szerint engedélyezett lesz. Lásd: ExpressRoute-társviszonyok alaphelyzetbe állítása. Bár a BFD konfigurálása az elsődleges és a másodlagos eszközökön nem kötelező, az Azure-eszközökön az új társviszony-létesítéshez használt BFD-konfiguráció nem választható, és nem távolítható el.

BFD időzítő egyeztetése

BFD-társak között a lassabb társ határozza meg az átviteli sebességet. Az MSEEs BFD átviteli/fogadási időközei 300 ezredmásodpercre vannak beállítva. Bizonyos esetekben az intervallum 750 ezredmásodpercnél magasabb értéken állítható be. Egy magasabb érték konfigurálásával kényszerítheti ezeket az időközöket hosszabbra, de nem lehet rövidebbé tenni őket.

Megjegyzés

Ha georedundáns ExpressRoute-kapcsolatcsoportokat konfigurált, vagy a helyek közötti IPsec VPN-kapcsolatot használja biztonsági mentésként. A BFD engedélyezése gyorsabb feladatátvételt tenne lehetővé egy ExpressRoute-kapcsolati hiba után.
