Azure Firewall monitorozási adatokra vonatkozó referencia

Ez a cikk a szolgáltatás figyelési referenciaadatait tartalmazza.

A Monitor Azure Firewall a Azure Firewall gyűjthető adatairól és azok használatáról.

Metrics

Ez a szakasz a szolgáltatáshoz automatikusan gyűjtött platformmetrikákat sorolja fel. Ezek a metrikák a az Azure Monitor által támogatott platformmetrikák globális listájának részét képezik.

A metrikamegőrzésről további információt a Azure Monitor Metrikák áttekintésében talál.

Támogatott metrikák Microsoft. Network/azureFirewalls

Az alábbi táblázat a Microsoft elérhető metrikákat sorolja fel. Network/azureFirewalls erőforrástípus.

  • Előfordulhat, hogy nem minden oszlop szerepel minden táblában.
  • Előfordulhat, hogy egyes oszlopok a lap megtekintési területén kívül esnek. Válassza a Táblázat kibontása lehetőséget az összes elérhető oszlop megtekintéséhez.

Táblázat címsorai

  • Kategória – A metrikák csoportja vagy besorolása.
  • Metric – A metrika megjelenítendő neve a Azure portálon.
  • Név a REST API-ban – A REST API-banemlített metrikanév.
  • Egység – Mértékegység.
  • Összesítés – Az alapértelmezett összesítési típus. Érvényes értékek: Átlag (Avg), Minimum (Min), Maximum (Max), Összeg (Összeg), Darabszám.
  • Méretek - A metrika számára elérhető méretek.
  • Időszemcsék - Intervallumok amelyeken a metrika mintavétele történik. Például azt jelzi, PT1M hogy a metrika mintavétele percenként, PT30M 30 percenként, PT1H óránként és így tovább történik.
  • DS Export – A metrika exportálható-e Azure Monitor naplókba diagnosztikai beállításokon keresztül. A metrikák exportálásáról további információt a Diagnosztikai beállítások létrehozása Azure Monitor című témakörben talál.
Metric Név a REST API-ban Unit Aggregation Dimensions Időszemcsék DS-Exportálás
Alkalmazásszabályok találatszáma

Az alkalmazásszabályok találatainak száma		 ApplicationRuleHit Count Teljes összeg (szumma) Status, , ReasonProtocol PT1M Yes
Feldolgozott adatok

A tűzfal által feldolgozott adatok teljes mennyisége		 DataProcessed Bytes Teljes összeg (szumma) <egyik sem> PT1M Yes
Tűzfal állapota

A tűzfal általános állapotát jelzi		 FirewallHealth Percent Average Status, Reason PT1M Yes
Késési mintavétel

A tűzfal átlagos késésének becslése a késési mintavétel alapján mérve		 FirewallLatencyPng Milliseconds Average <egyik sem> PT1M Yes
Hálózati szabályok találatszáma

A hálózati szabályok találatainak száma		 NetworkRuleHit Count Teljes összeg (szumma) Status, Reason PT1M Yes
Megfigyelt kapacitásegységek

A Azure Firewall jelentett kapacitásegységeinek száma		 ObservedCapacity Meghatározatlan Átlag, Minimumérték, Maximumérték <egyik sem> PT1M Yes
SNAT-port kihasználtsága

A jelenleg használatban lévő kimenő SNAT-portok százalékos aránya		 SNATPortUtilization Percent Átlag, Maximális Protocol PT1M Yes
Throughput

A tűzfal által feldolgozott átviteli sebesség		 Throughput BitsPerSecond Average <egyik sem> PT1M No

Megfigyelt kapacitás

A megfigyelt kapacitásmetrika az elsődleges eszköz annak megértéséhez, hogy a tűzfal hogyan skálázódik a gyakorlatban.

Ajánlott eljárások a megfigyelt kapacitás használatához

  • Ellenőrizze az előskálázás beállítását: Győződjön meg arról, hogy a tűzfal következetesen fenntartja a definiált minCapacity-t.
  • Valós idejű skálázási viselkedés nyomon követése: Az Avg aggregációval megtekintheti a valós idejű kapacitásegységeket.
  • Jövőbeli igények előrejelzése: A korábbi megfigyelt kapacitás és a forgalmi trendek (például havi csúcsok vagy szezonális események) kombinálásával pontosíthatja a kapacitástervezést.
  • Set proaktív riasztások: Azure Monitor riasztások konfigurálása a megfigyelt kapacitás küszöbértékeihez (például a skálázási riasztások száma meghaladja a maxCapacity 80%).
  • Korrelál a teljesítménymetrikákkal: Párosítsa a megfigyelt kapacitást az átviteli sebességgel, a késési mintavétellel és az SNAT-portkihasználtsággal annak diagnosztizálásához, hogy a skálázás lépést tart-e az igényekkel.

Tűzfal állapota

Az előző táblázatban a Tűzfal állapotmetrika két dimenzióval rendelkezik:

  • Állapot: A lehetséges értékek kifogástalanok, csökkentettek, nem megfelelőek.
  • Ok: A tűzfal adott állapotának okát adja meg.

Ha az SNAT-portok több mint 95%használnak, akkor kimerültnek minősülnek, és az állapotuk 50% állapot=Csökkentett és reason=SNAT porttal. A tűzfal folyamatosan dolgozza fel a forgalmat, és a meglévő kapcsolatokra nincs hatással. Előfordulhat azonban, hogy az új kapcsolatok nem hozhatók létre időszakosan.

Ha az SNAT-portok használata 95%-nál kevesebb, akkor a tűzfal állapota kifogástalannak minősül, és a rendszer 100%-osként jeleníti meg az állapotot.

Ha a rendszer nem kap jelentést az SNAT-portok használatáról, az állapot 0%-osként jelenik meg.

SNAT-port kihasználtsága

Az SNAT-port kihasználtsági metrikájában, ha több nyilvános IP-címet ad hozzá a tűzfalhoz, több SNAT-port érhető el, csökkentve az SNAT-portok kihasználtságát. Emellett, ha a tűzfal különböző okokból (például processzor vagy átviteli sebesség) felskáláz, több SNAT-port is elérhetővé válik.

Gyakorlatilag előfordulhat, hogy az SNAT-portok kihasználtságának egy bizonyos százaléka le fog csökkenni anélkül, hogy nyilvános IP-címeket adna hozzá, csak azért, mert a szolgáltatás felskálázva van. Közvetlenül szabályozhatja az elérhető nyilvános IP-címek számát a tűzfalon elérhető portok számának növeléséhez. A tűzfal skálázását azonban nem szabályozhatja közvetlenül.

Ha a tűzfal SNAT-portkimerülésbe ütközik, legalább öt nyilvános IP-címet kell hozzáadnia. Ez növeli az elérhető SNAT-portok számát. További információ: Azure Firewall funkciók.

AZFW-késési mintavétel

Az AZFW Latency Probe metrika az Azure Firewall teljes vagy átlagos késését méri ezredmásodpercben. A rendszergazdák a következő célokra használhatják ezt a metrikát:

  • Annak diagnosztizálása, hogy Azure Firewall okoz-e késést a hálózaton
  • Késéssel vagy teljesítménnyel kapcsolatos problémák monitorozása és riasztása, hogy az informatikai csapatok proaktív módon vegyenek részt
  • Különböző tényezők azonosítása, amelyek nagy késést okozhatnak a Azure Firewall, például a magas processzorhasználat, a magas átviteli sebesség vagy a hálózati problémák

Az AZFW-késési mintavétel metrikáinak mértéke

  • Measures: A Azure platformon belüli Azure Firewall késése
  • Nem mér: A teljes hálózati útvonal teljes késése. A metrika a tűzfalon belüli teljesítményt tükrözi, nem pedig a hálózatba beszűkülő késést Azure Firewall
  • Hibajelentés: Ha a késési metrika nem működik megfelelően, a 0 értéket jelenti a metrikák irányítópultján, ami mintavételi hiba vagy megszakítás jelzését jelzi

A késést befolyásoló tényezők

A tűzfal késését számos tényező befolyásolhatja:

  • Magas processzorkihasználtság
  • Nagy átviteli sebesség vagy forgalmi terhelés
  • Hálózatkezelési problémák a Azure platformon

Késési mintavételek: ICMP-ről TCP-ra

A késési mintavétel jelenleg Microsoft Ping Mesh technológiáját használja, amely az ICMP-n (Internet Control Message Protocol) alapul. Az ICMP alkalmas gyors állapot-ellenőrzésekre, például ping-kérelmekre, de lehet, hogy nem pontosan képviseli a valós alkalmazásforgalmat, amely általában TCP-re támaszkodik. Az ICMP-mintavételek azonban eltérően rangsorolnak a Azure platformon, ami a termékváltozatok közötti eltérést eredményezheti. Az eltérések csökkentése érdekében Azure Firewall TCP-alapú mintavételekre való áttérést tervezi.

Fontos szempontok:

  • Késési csúcsok: Az ICMP-mintavételek esetén az időszakos csúcsok normálisak, és a gazdahálózat szokásos viselkedésének részét képezik. Ezeket a kiugró értékeket ne értelmezze tévesen tűzfalproblémáként, hacsak nem maradnak meg.
  • Average késése: A Azure Firewall késése a tűzfal termékváltozatától és az üzembe helyezés méretétől függően átlagosan 1 ms és 10 ms között mozog.

Ajánlott eljárások a késés monitorozásához

  • Alapkonfiguráció beállítása: Hozzon létre egy késési alapkonfigurációt könnyű forgalmi körülmények között a normál vagy csúcshasználat pontos összehasonlításához.

    Note

    Az alapkonfiguráció létrehozásakor a legutóbbi infrastruktúraváltozások miatt időnkénti metrikanövekedésekre számíthat. Ezek az ideiglenes csúcsok normálisak, és a metrikajelentések kiigazításából erednek, nem pedig a tényleges problémákból. Csak akkor küldjön támogatási kérelmet, ha a kiugró csúcsok az idő múlásával megmaradnak.

  • Minták monitorozása: A normál műveletek részeként időnkénti késési csúcsok várhatók. Ha a nagy késés a normál változatokon túl is fennáll, az alapos vizsgálatot igénylő problémát jelezhet.

  • Ajánlott késési küszöbérték: Az ajánlott útmutató szerint a késés nem haladhatja meg az alapkonfiguráció 3-szorosát. Ha átlépi ezt a küszöbértéket, további vizsgálat javasolt.

  • Ellenőrizze a szabálykorlátot: Győződjön meg arról, hogy a hálózati szabályok a 20K-s szabálykorláton belül vannak. A korlát túllépése hatással lehet a teljesítményre.

  • Új alkalmazás előkészítése: Ellenőrizze az újonnan előkészített alkalmazásokat, amelyek jelentős terhelést okozhatnak, vagy késési problémákat okozhatnak.

  • Támogatási kérelem: Ha olyan folyamatos késéscsökkenést észlel, amely nem felel meg a várt viselkedésnek, fontolja meg támogatási jegy benyújtását további segítségért.

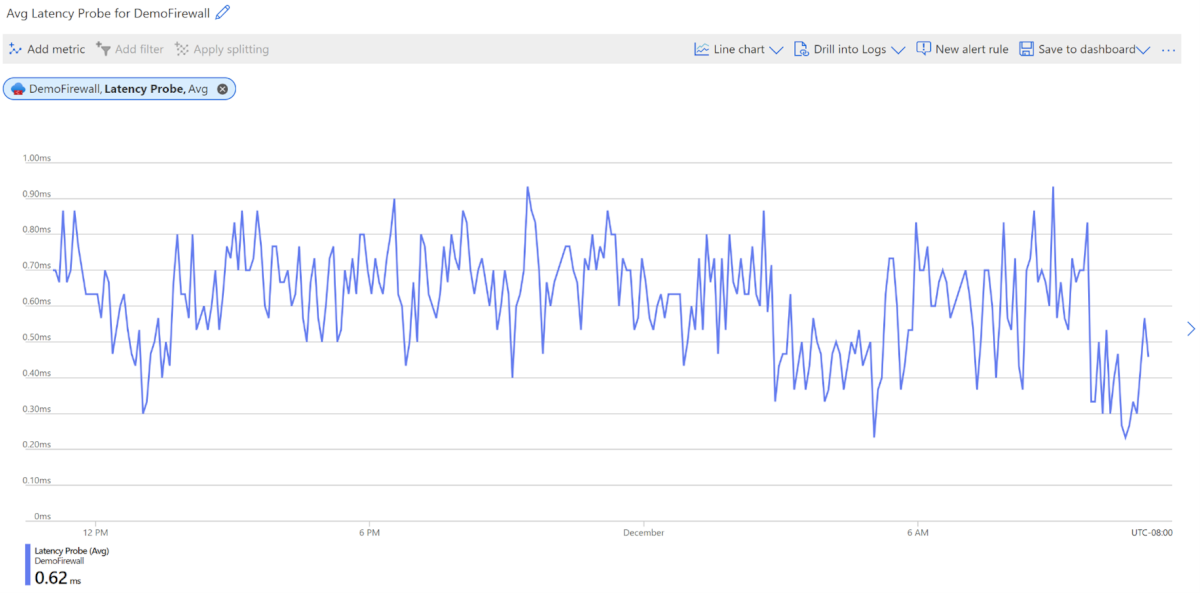

    Screenshot a Azure Firewall Latency Probe metric.

Metrikadimenziók

A metrikák dimenzióiról további információt a többdimenziós metrikák című témakörben talál.

Ennek a szolgáltatásnak a metrikáihoz a következő dimenziók vannak társítva.

  • Protocol
  • Reason
  • Status

Erőforrásnaplók

Ez a szakasz a szolgáltatáshoz gyűjthető erőforrásnaplók típusait sorolja fel. A szakasz lekéri a a Azure Monitor által támogatott erőforrásnapló-kategóriatípusok listáját.

A Microsoft támogatott erőforrásnaplói. Network/azureFirewalls

Category Kategória megjelenítendő neve napló táblázat Támogatja az alapszintű naplótervet Támogatja a betöltési idő átalakítást Példakérdések Exportálási költségek
AZFWApplicationRule Azure Firewall alkalmazásszabály AZFWApplicationRule

Az alkalmazásszabály-napló összes adatát tartalmazza. Az adatsík és az alkalmazásszabály közötti egyezések létrehoznak egy naplóbejegyzést az adatsík csomagjával és az egyeztetett szabály attribútumaival.

 Yes Yes Queries Yes
AZFWApplicationRuleAggregation Azure Firewall alkalmazásszabály-összesítés (Policy Analytics) AZFWApplicationRuleAggregation

A Policy Analytics összesített alkalmazásszabály-naplóadatait tartalmazza.

 Yes Yes Yes
AZFWDnsAdditional DNS-folyamat nyomkövetési naplójának Azure Firewall AZFWDnsFlowTrace

Az ügyfél, a tűzfal és a DNS-kiszolgáló közötti ÖSSZES DNS-proxyadatot tartalmazza.

 Yes No Yes
AZFWDnsQuery DNS-lekérdezés Azure Firewall AZFWDnsQuery

Az összes DNS-proxyesemény naplóadatait tartalmazza.

 Yes Yes Queries Yes
AZFWFatFlow Azure Firewall Fat Flow-napló AZFWFatFlow

Ez a lekérdezés a Azure Firewall példányok felső folyamatait adja vissza. A napló tartalmazza a folyamatadatokat, a dátumátviteli sebességet (megabit/másodperc egységben) és a folyamatok rögzítésének időtartamát. Kérjük, kövesse a dokumentációt a "Top flow" naplózás engedélyezéséhez és annak részleteihez, hogyan rögzítik azt.

 Yes Yes Queries Yes
AZFWFlowTrace Azure Firewall folyamatkövetési naplója AZFWFlowTrace

Folyamatnaplók Azure Firewall példányok között. A napló folyamatinformációkat, jelzőket és a folyamatok rögzítésének időtartamát tartalmazza. Kövesse a dokumentációt a folyamat nyomkövetési naplózásának engedélyezéséhez és a rögzítés módjának részleteihez.

 Yes Yes Queries Yes
AZFWFqdnResolveFailure Azure Firewall teljes tartománynév feloldási hibája No No Yes
AZFWIdpsSignature Azure Firewall IDPS-aláírás AZFWIdpsSignature

Az összes adatsík-csomagot tartalmazza, amelyek egy vagy több IDPS-aláírással egyeztek meg.

 Yes Yes Queries Yes
AZFWNatRule nat-szabály Azure Firewall AZFWNatRule

A DNAT (Célhálózati címfordítás) eseménynaplójának összes adatát tartalmazza. Az adatsík és a DNST-szabály közötti minden egyezés létrehoz egy naplóbejegyzést az adatsík-csomaggal és a megfeleltetett szabály attribútumaival.

 Yes Yes Queries Yes
AZFWNatRuleAggregation Azure Firewall Nat-szabály összesítése (Policy Analytics) AZFWNatRuleAggregation

A Policy Analytics összesített NAT-szabálynapló-adatait tartalmazza.

 Yes Yes Yes
AZFWNetworkRule Azure Firewall hálózati szabály AZFWNetworkRule

Az összes hálózati szabály naplóadatait tartalmazza. Az adatsík és a hálózati szabály közötti minden egyezés létrehoz egy naplóbejegyzést az adatsík csomagjával és az egyező szabály attribútumaival.

 Yes Yes Queries Yes
AZFWNetworkRuleAggregation Azure Firewall hálózati szabály összesítése (Policy Analytics) AZFWNetworkRuleAggregation

A Policy Analytics összesített hálózatiszabály-naplóadatait tartalmazza.

 Yes Yes Yes
AZFWThreatIntel Azure Firewall fenyegetésintelligencia AZFWThreatIntel

Az összes fenyegetésfelderítési eseményt tartalmazza.

 Yes Yes Queries Yes
AzureFirewallApplicationRule Azure Firewall alkalmazásszabály (örökölt Azure Diagnostics) AzureDiagnostics

Több Azure erőforrás naplói.

 No No Queries No
AzureFirewallDnsProxy Azure Firewall DNS-proxy (örökölt Azure Diagnostics) AzureDiagnostics

Több Azure erőforrás naplói.

 No No Queries No
AzureFirewallNetworkRule Azure Firewall hálózati szabály (örökölt Azure Diagnostics) AzureDiagnostics

Több Azure erőforrás naplói.

 No No Queries No

DNS-folyamat nyomkövetési naplói

A DNS-forgalom nyomkövetési naplói mélyebb betekintést nyújtanak a DNS-tevékenységekbe, így segítenek a rendszergazdáknak elhárítani a megoldási problémákat, és ellenőrizni a forgalom viselkedését.

Korábban a DNS-proxy naplózása a következőre korlátozódott:

  • AZFWDNSQuery – a kezdeti ügyfél-lekérdezés
  • AZFWInternalFqdnResolutionFailure – FQDN-feloldási hibák

A DNS-folyamat nyomkövetési naplóival a rendszergazdák nyomon követhetik a teljes DNS-feloldási folyamatot az ügyfél-lekérdezésből a dns-proxyként Azure Firewall keresztül a külső DNS-kiszolgálóig, majd vissza az ügyfélhez.

DNS-feloldási szakaszok

A naplók a következő fázisokat rögzítik:

  1. Ügyfél-lekérdezés: Az ügyfél által küldött kezdeti DNS-lekérdezés
  2. Forwarder-lekérdezés: Azure Firewall a lekérdezés továbbítása külső DNS-kiszolgálóra (ha nem gyorsítótárazott)
  3. Forwarder-válasz: A DNS-kiszolgáló válasza Azure Firewall
  4. Küldő válasz: A végleges feloldott válasz Azure Firewall vissza az ügyfélnek

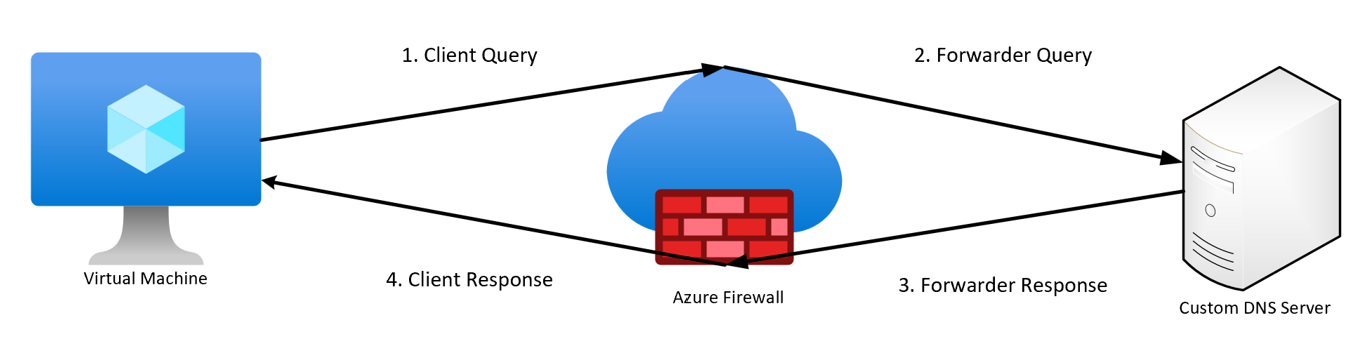

Az alábbi ábra a DNS-lekérdezési folyamat magas szintű vizuális ábrázolását mutatja be:

Diagram az ügyféltől a Azure Firewall keresztül a külső DNS-kiszolgálóig és a back.

Ezek a naplók értékes megállapításokat nyújtanak, például:

  • Lekérdezett DNS-kiszolgáló
  • Megoldott IP-címek
  • A Azure Firewall gyorsítótár használata

DNS-folyamat nyomkövetési naplóinak engedélyezése

A DNS-forgalom nyomkövetési naplóinak beállítása előtt engedélyeznie kell a funkciót a Azure PowerShell használatával.

Naplók engedélyezése (előfeltétel)

Futtassa a következő parancsokat Azure PowerShell, és cserélje le a helyőrzőket az értékekre:

Set-AzContext -SubscriptionName <SubscriptionName>
$firewall = Get-AzFirewall -ResourceGroupName <ResourceGroupName> -Name <FirewallName>
$firewall.EnableDnstapLogging = $true
Set-AzFirewall -AzureFirewall $firewall

Naplók letiltása (nem kötelező)

A naplók letiltásához használja az előző Azure PowerShell parancsot, és állítsa az értéket False:

Set-AzContext -SubscriptionName <SubscriptionName>
$firewall = Get-AzFirewall -ResourceGroupName <ResourceGroupName> -Name <FirewallName>
$firewall.EnableDnstapLogging = $false
Set-AzFirewall -AzureFirewall $firewall

DNS-proxy és DNS-folyamat nyomkövetési naplóinak konfigurálása

A DNS-proxy konfigurálásához és a DNS-folyamat nyomkövetési naplóinak engedélyezéséhez kövesse az alábbi lépéseket:

  1. DNS-proxy engedélyezése:

    1. Lépjen Azure Firewall DNS-beállításokhoz, és engedélyezze a DNS-proxyt.
    2. Egyéni DNS-kiszolgáló konfigurálása vagy az alapértelmezett Azure DNS használata.
    3. Lépjen Virtual Network DNS-beállításokhoz, és állítsa be a tűzfal privát IP-címét elsődleges DNS-kiszolgálóként.

  2. DNS-folyamat nyomkövetési naplóinak engedélyezése:

    1. Lépjen Azure Firewall a Azure portálon.
    2. Válassza a Diagnosztikai beállítások lehetőséget a Figyelés csoportban.
    3. Válasszon egy meglévő diagnosztikai beállítást, vagy hozzon létre egy újat.
    4. A Napló szakaszban válassza a DNS-folyamat nyomkövetési naplóit.
    5. Válassza ki a kívánt célhelyet (Log Analytics vagy tárfiókot).

    Note

    A DNS Flow Trace Logs nem támogatott, ha az Event Hub célállomásként szolgál.

    1. Mentse a beállításokat.

  3. A konfiguráció tesztelése:

    1. DNS-lekérdezéseket hozhat létre az ügyfelektől, és ellenőrizheti a naplókat a kiválasztott célhelyen.

A naplók ismertetése

Minden naplóbejegyzés a DNS-feloldási folyamat egy adott szakaszának felel meg. Az alábbi táblázat a naplótípusokat és a kulcsmezőket ismerteti:

Típus Description Kulcsmezők
Client Query Az ügyfél által küldött kezdeti DNS-lekérdezés. SourceIp: Az ügyfél belső IP-címe, amely a DNS-kérést küldi, QueryMessage: A teljes DNS-lekérdezés hasznos adata, beleértve a kért tartományt is
Forwarder Query Azure Firewall dns-lekérdezés továbbítása külső DNS-kiszolgálóra (ha nem gyorsítótárazott). ServerIp: A lekérdezést fogadó külső DNS-kiszolgáló IP-címe: QueryMessageA továbbított DNS-lekérdezés hasznos adata, azonos vagy az ügyfélkérés alapján
Forwarder Response A DNS-kiszolgáló válasza a Azure Firewall. ServerMessage: A dns-válasz hasznos adatai a külső kiszolgálóról., AnswerSection: Feloldott IP-címeket, CNAM-okat és a DNSSEC-érvényesítési eredményeket tartalmazza (ha van).
Client Response A végleges feloldott válasz Azure Firewall vissza az ügyfélnek. ResolvedIp: A lekérdezett tartomány ResponseTimeIP-címe (vagy címei), : A lekérdezés feloldásához szükséges teljes idő, az ügyfél kérésétől a visszaadott válaszig mérve

A fenti mezők csak az egyes naplóbejegyzések elérhető mezőinek egy részét képezik.

Főbb megjegyzések:

  • Ha a DNS-gyorsítótárat használja, a rendszer csak ügyfél-lekérdezési és ügyfélválasz-bejegyzéseket hoz létre.
  • A naplók olyan szabványos metaadatokat tartalmaznak, mint az időbélyegek, a forrás-/cél IP-címek, a protokollok és a DNS-üzenetek tartalma.
  • A sok rövid élettartamú lekérdezéssel rendelkező környezetekben a túlzott naplómennyiség elkerülése érdekében csak akkor engedélyezzen további DNS-proxynaplókat, ha mélyebb DNS-hibaelhárításra van szükség.

Felső folyamatok

A felső folyamatok naplója fat folyamatnaplóként ismert és az előző táblázatban Azure Firewall Fat Flow Log néven ismert. A legfelső folyamatok naplója azokat a legfelső kapcsolatokat jeleníti meg, amelyek a tűzfalon keresztül járulnak hozzá a legmagasabb átviteli sebességhez.

Tip

Csak akkor aktiválja a legfelső szintű folyamatnaplókat, ha egy adott problémát elhárít, hogy elkerülje a Azure Firewall túlzott processzorhasználatát.

A folyamat sebessége a másodpercenkénti megabites adatátviteli sebességként van definiálva. Ez annak a digitális adatmennyiségnek a mértéke, amely a hálózaton keresztül a tűzfalon keresztül egy adott időszakban továbbítható. A Top Flow protokoll három percenként rendszeres időközönként fut. A Top Flow minimális küszöbértéke 1 Mbps.

A legfelső szintű folyamatok naplóinak engedélyezése

A topfolyamat-naplók engedélyezéséhez használja az alábbi Azure PowerShell parancsokat:

Set-AzContext -SubscriptionName <SubscriptionName>
$firewall = Get-AzFirewall -ResourceGroupName <ResourceGroupName> -Name <FirewallName>
$firewall.EnableFatFlowLogging = $true
Set-AzFirewall -AzureFirewall $firewall

A legfelső folyamatok naplóinak letiltása

A naplók letiltásához használja ugyanazt a Azure PowerShell parancsot, és állítsa az értéket False értékre. Például:

Set-AzContext -SubscriptionName <SubscriptionName>
$firewall = Get-AzFirewall -ResourceGroupName <ResourceGroupName> -Name <FirewallName>
$firewall.EnableFatFlowLogging = $false
Set-AzFirewall -AzureFirewall $firewall

A konfiguráció ellenőrzése

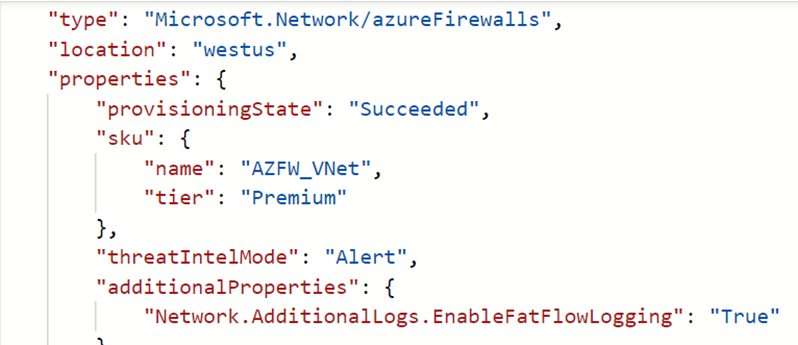

A frissítés sikerességét többféleképpen is ellenőrizheti. Lépjen a tűzfal áttekintésére , és válassza a JSON nézetet a jobb felső sarokban. Íme egy példa:

Képernyőkép a JSON-ról, amelyen további naplóellenőrzés látható.

Diagnosztikai beállítás létrehozásához és az erőforrás-specifikus tábla engedélyezéséhez lásd: Diagnosztikai beállítások létrehozása Azure Monitor.

Folyamatkövetés

A tűzfalnaplók a TCP-kapcsolat első kísérletében, azaz a SYN-csomagban jelenítik meg a tűzfalon keresztüli forgalmat. Egy ilyen bejegyzés azonban nem jeleníti meg a csomag teljes útját a TCP-kézfogásban. Emiatt nehéz hibaelhárítást végezni, ha egy csomag el van dobva, vagy aszimmetrikus útválasztás történt. A Azure Firewall folyamat nyomkövetési naplója foglalkozik ezzel a problémával.

Tip

A sok rövid élettartamú kapcsolattal rendelkező Azure Firewall folyamatkövetési naplói által okozott túlzott lemezhasználat elkerülése érdekében csak akkor aktiválja a naplókat, ha diagnosztikai okokból elhárít egy adott problémát.

Note

A folyamatkövetési naplók rögzítik a hálózati szabályok és NAT-szabályok által kiértékelt forgalmat (3/4. réteg). Az alkalmazásszabályok által kiértékelt forgalom (7. réteg) nem szerepel a Flow Trace-naplókban. Az alkalmazásszabály-tevékenység figyeléséhez használja Azure Firewall alkalmazásszabály-naplókat.

Folyamatkövetés tulajdonságai

A következő tulajdonságok vehetők fel:

  • SYN-ACK: ACK-jelző, amely a SYN-csomag elismerését jelzi.

  • FIN: Az eredeti csomagfolyamat befejeződött jelzője. A TCP-folyamat nem továbbít több adatot.

  • FIN-ACK: ACK-jelző, amely a FIN-csomag nyugtázását jelzi.

  • RST: Az Alaphelyzetbe állítás jelző azt jelzi, hogy az eredeti feladó nem kap több adatot.

  • ÉRVÉNYTELEN (folyamatok): Azt jelzi, hogy a csomag nem azonosítható vagy nincs állapotban.

    Például:

    • A TCP-csomagok egy Virtual Machine Scale Sets példányra szállnak, amely nem rendelkezik a csomag előzményeivel
    • Hibás CheckSum-csomagok
    • A Kapcsolatkövetés tábla bejegyzése megtelt, és az új kapcsolatok nem fogadhatók el
    • Túl késleltetett ACK-csomagok

Folyamatkövetési naplók engedélyezése

A flow-nyomkövetési naplók engedélyezéséhez használja az alábbi Azure PowerShell parancsokat. Másik lehetőségként navigáljon a portálon, és keresse meg a TCP-kapcsolat naplózásának engedélyezését:

Connect-AzAccount
Select-AzSubscription -Subscription <subscription_id> or <subscription_name>
Register-AzProviderFeature -FeatureName AFWEnableTcpConnectionLogging -ProviderNamespace Microsoft.Network
Register-AzResourceProvider -ProviderNamespace Microsoft.Network

A módosítás érvénybe lépése több percet is igénybe vehet. A szolgáltatás regisztrálása után fontolja meg a módosítás azonnali érvénybe léptetését Azure Firewall frissítésének elvégzését.

Regisztrációs állapot ellenőrzése

Az AzResourceProvider-regisztráció állapotának ellenőrzéséhez futtassa a következő Azure PowerShell parancsot:

Get-AzProviderFeature -FeatureName "AFWEnableTcpConnectionLogging" -ProviderNamespace "Microsoft.Network"

Folyamatkövetési naplók letiltása

A napló letiltásához használja az alábbi Azure PowerShell parancsokat:

Connect-AzAccount
Select-AzSubscription -Subscription <subscription_id> or <subscription_name>
Unregister-AzProviderFeature -FeatureName AFWEnableTcpConnectionLogging -ProviderNamespace Microsoft.Network
$firewall = Get-AzFirewall -ResourceGroupName <ResourceGroupName> -Name <FirewallName>
Set-AzFirewall -AzureFirewall $firewall

Diagnosztikai beállítás létrehozásához és az erőforrás-specifikus tábla engedélyezéséhez lásd: Diagnosztikai beállítások létrehozása Azure Monitor.

Azure Monitor Naplótáblák

Ez a szakasz a szolgáltatáshoz kapcsolódó Azure Monitor naplótáblákat sorolja fel, amelyek a Kusto-lekérdezések használatával Log Analytics lekérdezésekhez érhetők el. A táblák erőforrásnapló-adatokat tartalmaznak, és valószínűleg többet is, attól függően, hogy mit gyűjtenek és irányítanak hozzájuk.

Azure Firewall Microsoft. Network/azureFirewalls

Tevékenységnapló

A csatolt tábla felsorolja a szolgáltatás tevékenységnaplójában rögzíthető műveleteket. Ezek a műveletek a tevékenységnapló összes lehetséges erőforrás-szolgáltatói műveletének egy részét képezik.

A tevékenységnapló-bejegyzések sémájára vonatkozó további információkért lásd : Tevékenységnapló séma.

Kapcsolódó tartalom

  • Last updated on
