Azure Managed Redis-adatok monitorozása diagnosztikai beállításokkal

  • A következőre érvényes:: ✅ Azure Cache for Redis

Az Azure-ban a diagnosztikai beállítások az erőforrásnaplók gyűjtésére szolgálnak. Az Azure-erőforrások erőforrásnaplókat bocsátanak ki, és gazdag, gyakori adatokat szolgáltatnak az adott erőforrás működéséről. Ezek a naplók kérésenként vannak rögzítve, és adatsík-naplóknak is nevezik őket. Tekintse meg az Azure Monitor diagnosztikai beállításait az Azure-beli funkciók ajánlott áttekintéséhez. Ezeknek a naplóknak a tartalma erőforrástípusonként változik. Az Azure Managed Redisben két lehetőség érhető el a naplózáshoz:

Gyorsítótár-metrikák

Az Azure Managed Redis számos metrikát kibocsát, mint például a kiszolgálóterhelést és a másodpercenkénti kapcsolatokat, amelyek hasznosak a naplózáshoz. Az AllMetrics beállítás kiválasztásával ezek és más gyorsítótármetrikák naplózhatók. Beállíthatja, hogy mennyi ideig őrizze meg a metrikákat. Itt talál egy példát a gyorsítótármetrikák tárfiókba való exportálására.

Kapcsolatnaplók

Az Azure Managed Redis az Azure diagnosztikai beállításaival naplózza a gyorsítótár ügyfélkapcsolatainak adatait. A diagnosztikai beállítás naplózása és elemzése segít megérteni, hogy ki csatlakozik a gyorsítótárakhoz és a kapcsolatok időbélyegét. A naplóadatok felhasználhatók a biztonsági incidens hatókörének azonosítására és biztonsági naplózási célokra.

Az Azure Managed Redis a Redis Enterprise verembe beépített naplózási kapcsolati események funkcióját használja. A kapcsolati események naplózása lehetővé teszi minden kapcsolat, leválasztási és hitelesítési esemény rögzítését, beleértve a sikertelen hitelesítési eseményeket is.

Fontos

Az Azure Managed Redisben való naplózás minden kapcsolati eseményre összpontosít. A naplók csak akkor fordulnak elő, ha a tényleges esemény először történt.

A kapcsolatnaplózás előfeltételei/korlátozásai

  • Az OSS-fürtszabályzat használatakor a rendszer naplókat bocsát ki az egyes adatcsomópontokból. Vállalati fürtszabályzat használatakor csak a proxyként használt csomópont bocsát ki naplókat. Mindkét verzió továbbra is lefedi a gyorsítótárhoz való összes kapcsolatot. Ez csak egy architektúrabeli különbség.
  • Az adatvesztés (azaz a kapcsolati esemény hiánya) ritka, de lehetséges. Az adatvesztést általában hálózati problémák okozzák.
  • A leválasztási naplók még nem teljesen stabilak, és az események kimaradhatnak.
  • Mivel az Azure Managed Redis kapcsolatnaplói eseményalapúak, ügyeljen a megőrzési szabályzatokra. Ha például a megőrzés 10 napra van állítva, és egy 15 nappal ezelőtti kapcsolati esemény történt, előfordulhat, hogy a kapcsolat továbbra is létezik, de a kapcsolat naplója nem marad meg.
  • Ha aktív georeplikációs szolgáltatást használ, a naplózást egyenként kell konfigurálni a georeplikációs csoport egyes gyorsítótárpéldányaihoz.
  • Az összes diagnosztikai beállítás akár 90 percet is igénybe vehet, amíg elindul a kijelölt célhelyre való áramlás.
  • A kapcsolatnaplók engedélyezése kis teljesítménycsökkenést okozhat a Redis-példányban.

Megjegyzés:

Az INFO vagy a CLIENT LIST parancsokkal mindig ellenőrizhető, hogy ki csatlakozik igény szerint egy gyorsítótárpéldányhoz.

Fontos

A naplók kiválasztásakor kiválaszthatja az adott kategória - vagy kategóriacsoportokat, amelyek előre definiált naplózási csoportok az Azure-szolgáltatásokban. Kategóriacsoportok használata esetén a továbbiakban nem konfigurálhatja a megőrzési beállításokat. Ha meg kell határoznia a kapcsolatnaplók megőrzési időtartamát, válassza inkább a Kategóriák szakaszban található elemet.

Naplózási célpontok

Bekapcsolhatja az Azure Managed Redis-példányok diagnosztikai beállításait, és erőforrásnaplókat küldhet a következő célhelyekre:

  • Log Analytics-munkaterület – nem kell ugyanabban a régióban lennie, mint a figyelt erőforrásnak.
  • A tárfióknak ugyanabban a régióban kell lennie, mint a gyorsítótárnak. A prémium szintű tárfiókok azonban nem támogatottak célként.
  • Event Hub – A diagnosztikai beállítások nem férnek hozzá az eseményközpont erőforrásaihoz, ha a virtuális hálózatok engedélyezve vannak. Engedélyezze az engedélyezett Microsoft szolgáltatások számára a tűzfal megkerülését az eseményközpontokban, hogy hozzáférést biztosítson az eseményközponti erőforrásaihoz. Az eseményközpontnak ugyanabban a régióban kell lennie, mint a gyorsítótárnak.
  • Partnermegoldás – a lehetséges partnernaplózási megoldások listája itt található

A diagnosztikai követelményekkel kapcsolatos további információkért tekintse meg a diagnosztikai beállításokat.

A tárfiókok és az eseményközpontok használatáért normál adatátviteli díjakat kell fizetnie, amikor diagnosztikai naplókat küld mindkét célhelyre. A számlázás nem az Azure Managed Redis, hanem az Azure Monitor alapján van kiszámlázva. Amikor naplókat küld a Log Analyticsnek, csak a Log Analytics-adatok betöltéséért kell fizetnie.

További díjszabási információkért tekintse meg az Azure Monitor díjszabását.

Kapcsolatnaplózás engedélyezése az Azure Portalon

  1. Jelentkezzen be a Azure portalra.

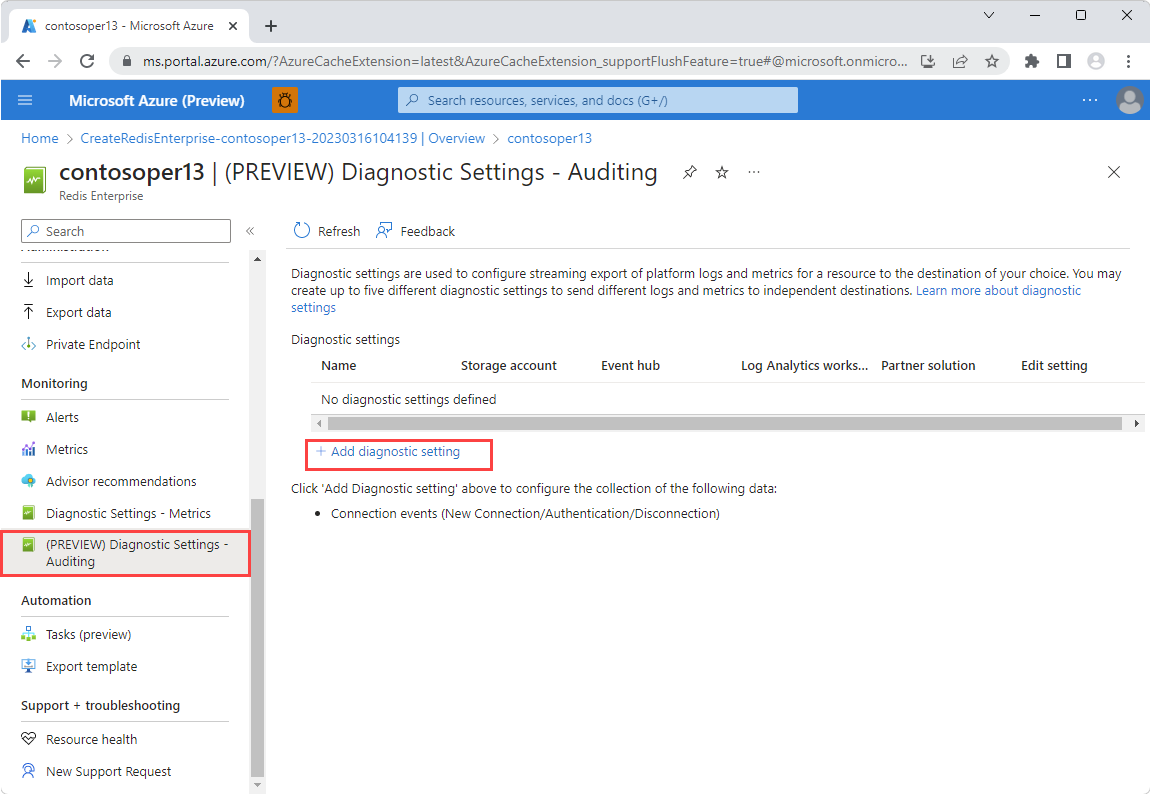

  2. Lépjen az Azure Managed Redis-fiókjához. Nyissa meg a Diagnosztikai beállítások – Naplózás panelt a bal oldali Figyelés szakasz alatt. Ezután válassza a Diagnosztikai beállítás hozzáadása lehetőséget. Képernyőkép a diagnosztikai beállításokról – a kijelölt auditálás az Erőforrás menüben.

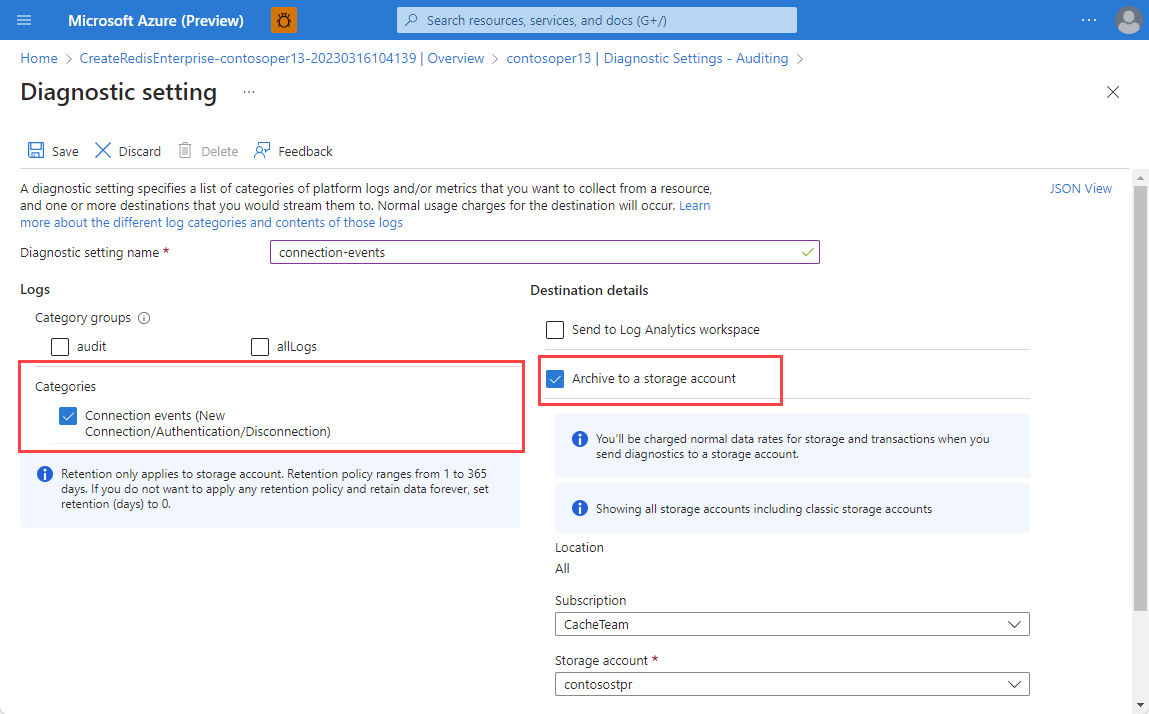

  3. A Diagnosztikai beállítás – Naplózás panelen válassza ki a Kategóriák közül a kapcsolati események lehetőséget.

    A naplózott adatokról további információt a kapcsolatnaplók tartalma alatt talál.

  4. Miután kiválasztotta a kapcsolati eseményeket, küldje el a naplókat az előnyben részesített célhelyre. Válassza ki az adatokat a munkaablakban. Képernyőkép, amelyen a munkaablakban történő kapcsolati események ellenőrzése látható.

Kapcsolatnaplózás engedélyezése a REST API használatával

Az Azure Monitor REST API használatával diagnosztikai beállításokat hozhat létre az interaktív konzolon keresztül. További információ: Létrehozás vagy frissítés.

Kérelem

PUT https://management.azure.com/{resourceUri}/providers/Microsoft.Insights/diagnosticSettings/{name}?api-version=2017-05-01-preview

Fejlécek

Paraméterek/Fejlécek Érték/Leírás
name A diagnosztikai beállítás neve.
resourceUri előfizetések/{SUBSCRIPTION_ID}/resourceGroups/{RESOURCE_GROUP}/providers/Microsoft.Cache/RedisEnterprise/{CACHE_NAME}/databases/default
api-version 2017-05-01-előzetes
Content-Type alkalmazás/json

Törzs

{
    "properties": {
      "storageAccountId": "/subscriptions/df602c9c-7aa0-407d-a6fb-eb20c8bd1192/resourceGroups/apptest/providers/Microsoft.Storage/storageAccounts/myteststorage",
      "eventHubAuthorizationRuleID": "/subscriptions/1a66ce04-b633-4a0b-b2bc-a912ec8986a6/resourceGroups/montest/providers/microsoft.eventhub/namespaces/mynamespace/authorizationrules/myrule",
      "eventHubName": "myeventhub",
      "marketplacePartnerId": "/subscriptions/abcdeabc-1234-1234-ab12-123a1234567a/resourceGroups/test-rg/providers/Microsoft.Datadog/monitors/mydatadog",
      "workspaceId": "/subscriptions/4b9e8510-67ab-4e9a-95a9-e2f1e570ea9c/resourceGroups/insights integration/providers/Microsoft.OperationalInsights/workspaces/myworkspace",
      "logs": [
        {
          "category": "ConnectionEvents",
          "enabled": true,
          "retentionPolicy": {
            "enabled": false,
            "days": 0
          }
        }
      ]
    }
}

Kapcsolatnaplózás engedélyezése az Azure CLI használatával

az monitor diagnostic-settings create A paranccsal hozzon létre egy diagnosztikai beállítást az Azure CLI-vel. A parancs- és paraméterleírásokkal kapcsolatos további információkért lásd : Diagnosztikai beállítások létrehozása platformnaplók és metrikák különböző célhelyekre való küldéséhez. Ez a példa bemutatja, hogyan streamelhet adatokat négy különböző végpontra az Azure CLI használatával:

az monitor diagnostic-settings create
    --resource /subscriptions/{subscriptionID}/resourceGroups/{resourceGroupName}/providers/Microsoft.Cache/redisenterprise/{cacheName}/databases/default
    --name {logName}
    --logs '[{"category": "ConnectionEvents","enabled": true,"retentionPolicy": {"enabled": false,"days`: 0}}]'
    --event-hub {eventHubName}
    --event-hub-rule /subscriptions/{subscriptionID}/resourceGroups/{resourceGroupName}/providers/microsoft.eventhub/namespaces/{eventHubNamespace}/authorizationrule/{ruleName}
    --storage-account /subscriptions/{subscriptionID}/resourceGroups/{resourceGroupName}/providers/Microsoft.Storage/storageAccounts/{storageAccountName}
    --workspace /subscriptions/{subscriptionID}/resourceGroups/{resourceGroupName}/providers/Microsoft.OperationalInsights/workspaces/{logAnalyticsWorkspaceName}
    --marketplace-partner-id/subscriptions/{subscriptionID}/resourceGroups{resourceGroupname}/providers/Microsoft.Datadog/monitors/mydatadog

A kapcsolatnaplók tartalma

Ezek a mezők és tulajdonságok a ConnectionEvents napló kategóriában jelennek meg. Az Azure Monitorban a rendszer a naplókat az REDConnectionEvents erőforrás-szolgáltató neve alatt lévő táblában gyűjti MICROSOFT.CACHEössze.

Azure Storage-mező vagy tulajdonság Azure Monitor Logs tulajdonság Leírás
time TimeGenerated Az eseménynapló rögzítésének időbélyege (UTC).
location Location Az Azure Managed Redis-példány helyének (régiójának) elérése.
category nincs adat Elérhető naplókategóriák: ConnectionEvents.
resourceId _ResourceId Az Azure Managed Redis-erőforrás, amelyhez engedélyezve vannak a naplók.
operationName OperationName A naplórekordhoz társított Redis-művelet.
properties nincs adat A mező tartalmát az alábbi sorok ismertetik.
eventEpochTime EventEpochTime A UNIX időbélyege (1970. január 1. óta eltelt másodpercek száma), amikor az esemény UTC-ben történt. Az időbélyeg a Log Analytics-munkaterület unixtime_seconds_todatetime függvényével konvertálható datetime formátumra.
clientIP ClientIP A Redis-ügyfél IP-címe. Az Azure Storage használata esetén az IP-cím a gyorsítótár típus alapján IPv4 vagy privátkapcsolatú IPv6-formátum. A Log Analytics használata esetén az eredmény mindig az IPv4-ben jelenik meg, mivel egy külön IPv6-mező van megadva.
nincs adat PrivateLinkIPv6 A Redis-ügyfél privát kapcsolat IPv6-címe (csak a Private Link és a log analytics használata esetén jelenik meg).
id ConnectionId A Redis által hozzárendelt egyedi kapcsolatazonosító.
eventType EventType Kapcsolati esemény típusa (new_conn, hitelesítés vagy close_conn).
eventStatus EventStatus A hitelesítési kérelem eredménye állapotkódként (csak hitelesítési esemény esetén alkalmazható).

Megjegyzés:

Privát hivatkozás használata esetén a rendszer csak egy IPv6-címet naplóz (kivéve, ha az adatokat naplóelemzésre streameli). Az IPv6-címet az IPv6-cím utolsó négy bájtnyi adatának megtekintésével konvertálhatja egyenértékű IPv4-címgé. A privát kapcsolat IPv6-címében fd40:8913:31:6810:6c31:200:a01:104 például az utolsó négy bájt hexadecimális 0aértéke , 0101és 04. (A kezdő nullák minden kettőspont után elhagyhatók.) Ezek a bájtok a , , 101és 1 decimális értéknek felelnek meg4, és az IPv4-címet 10.1.1.4adják meg nekünk.

Minta tárhelyfiók naplója

Ha a naplókat egy tárfiókba küldi, egy kapcsolati esemény naplója a következőképpen néz ki:

    {
        "time": "2023-01-24T10:00:02.3680050Z",
        "resourceId": "/SUBSCRIPTIONS/4A1C78C6-5CB1-422C-A34E-0DF7FCB9BD0B/RESOURCEGROUPS/TEST/PROVIDERS/MICROSOFT.CACHE/REDISENTERPRISE/AUDITING-SHOEBOX/DATABASES/DEFAULT",
        "category": "ConnectionEvents",
        "location": "westus",
        "operationName": "Microsoft.Cache/redisEnterprise/databases/ConnectionEvents/Read",
        "properties": {
            "eventEpochTime": 1674554402,
            "id": 6185063009002,
            "clientIP": "20.228.16.39",
            "eventType": "new_conn"
        }
    }

A hitelesítési esemény naplója pedig így néz ki:

 {
        "time": "2023-01-24T10:00:02.3680050Z",
        "resourceId": "/SUBSCRIPTIONS/4A1C78C6-5CB1-422C-A34E-0DF7FCB9BD0B/RESOURCEGROUPS/TEST/PROVIDERS/MICROSOFT.CACHE/REDISENTERPRISE/AUDITING-SHOEBOX/DATABASES/DEFAULT",
        "category": "ConnectionEvents",
        "location": "westus",
        "operationName": "Microsoft.Cache/redisEnterprise/databases/ConnectionEvents/Read",
        "properties": {
            "eventEpochTime": 1674554402,
            "id": 6185063009002,
            "clientIP": "20.228.16.39",
            "eventType": "auth",
            "eventStatus": 8
        }
    }

A leválasztási esemény naplója pedig így néz ki:

    {
        "time": "2023-01-24T10:00:03.3680050Z",
        "resourceId": "/SUBSCRIPTIONS/4A1C78C6-5CB1-422C-A34E-0DF7FCB9BD0B/RESOURCEGROUPS/TEST/PROVIDERS/MICROSOFT.CACHE/REDISENTERPRISE/AUDITING-SHOEBOX/DATABASES/DEFAULT",
        "category": "ConnectionEvents",
        "location": "westus",
        "operationName": "Microsoft.Cache/redisEnterprise/databases/ConnectionEvents/Read",
        "properties": {
            "eventEpochTime": 1674554402,
            "id": 6185063009002,
            "clientIP": "20.228.16.39",
            "eventType": "close_conn"
        }
    }

Következő lépések

A diagnosztikai beállítások Azure Portallal, parancssori felülettel vagy PowerShell használatával történő létrehozásával kapcsolatos részletes információkért tekintse meg a platformnaplók és metrikák azure-beli gyűjtésére szolgáló diagnosztikai beállítás létrehozását az Azure-cikkben .
