R-oktatóanyag: Adatok feltárása és vizualizációja

A következőkre vonatkozik: Sql Server 2016 (13.x) és újabb verziók felügyelt Azure SQL-példány

Az ötrészes oktatóanyag-sorozat második részében megismerheti a mintaadatokat, és létrehozhat néhány diagramot. Később megtanulhatja, hogyan szerializálhat grafikus objektumokat a Pythonban, majd deszerializálhatja ezeket az objektumokat, és készíthet diagramokat.

Az ötrészes oktatóanyag-sorozat második részében áttekintheti a mintaadatokat, majd létrehozhat néhány diagramot az R alapszintű általános barplot és hist függvények használatával.

A cikk egyik fő célja, hogy bemutatja, hogyan hívhatja meg az R-függvényeket a Transact-SQL tárolt eljárásokban, és hogyan mentheti az eredményeket alkalmazásfájlformátumokban:

Tárolt eljárás létrehozása a barplot segítségével, hogy R-ábrát hozzon létre varbináris adatokként. A bcp használatával exportálhatja a bináris streamet egy képfájlba.
Hozzon létre egy tárolt eljárást hist a diagram létrehozásához, és mentse az eredményeket JPG- és PDF-kimenetként.

Megjegyzés:

Mivel a vizualizáció olyan hatékony eszköz az adatalakzatok és -eloszlás megértéséhez, az R számos függvényt és csomagot biztosít hisztogramok, pontdiagramok, dobozdiagramok és egyéb adatfeltárási grafikonok létrehozásához. Az R általában egy R-eszközzel hoz létre képeket grafikus kimenethez, amelyet varbináris adattípusként rögzíthet és tárolhat az alkalmazásban való rendereléshez. A képeket bármely támogatási fájlformátumba (.JPG, .PDF stb.) is mentheti.

Ebben a cikkben a következőket fogja megismerni:

A mintaadatok áttekintése
Diagramok létrehozása R használatával a T-SQL-ben
Kimeneti diagramok több fájlformátumban

Az első részben telepítette az előfeltételeket, és visszaállította a mintaadatbázist.

A harmadik részben megtanulhatja, hogyan hozhat létre funkciókat nyers adatokból egy Transact-SQL függvény használatával. Ezután meghívja ezt a függvényt egy tárolt eljárásból, hogy létrehozhasson egy táblát, amely tartalmazza a funkcióértékeket.

A negyedik részben betölti a modulokat, és meghívja a szükséges függvényeket a modell létrehozásához és betanítása egy SQL Server által tárolt eljárás használatával.

Az ötödik részben megtanulhatja, hogyan lehet üzembe helyezni a negyedik részben betanított és mentett modelleket.

Az adatok áttekintése

Az adatelemzési megoldások fejlesztése általában intenzív adatfeltárást és adatvizualizációt is magában foglal. Ezért először szánjon egy percet a mintaadatok áttekintésére, ha még nem tette meg.

Az eredeti nyilvános adatkészletben a taxiazonosítókat és az utazási nyilvántartásokat külön fájlokban adták meg. A mintaadatok használatának megkönnyítése érdekében azonban a két eredeti adatkészlet a medallion, a hack_license és a pickup_datetime oszlophoz lett illesztve. Az adatrekordokat úgy mintázták meg, hogy csak az eredeti rekordszám 1%-át tartalmazza. Az eredményként kapott lemintázott adatkészlet 1 703 957 sort és 23 oszlopot tartalmaz.

Taxiazonosítók

A medál oszlop a taxi egyedi azonosítószámát jelöli.
A hack_license oszlop tartalmazza a taxisofőr engedélyszámát (anonimizált).

Utazási és viteldíjrekordok

Minden utazási rekord tartalmazza a felvétel és lerakás helyét és idejét, valamint az utazás távolságát.
Minden viteldíjrekord tartalmazza a fizetési adatokat, például a fizetési típust, a teljes összeget és a tipp összegét.
Az utolsó három oszlop különböző gépi tanulási feladatokhoz használható. A tip_amount oszlop folyamatos numerikus értékeket tartalmaz, és a regresszióelemzés címkeoszlopaként használható. A billentett oszlop csak igen/nem értékekkel rendelkezik, és bináris besoroláshoz használatos. A tip_class oszlop több osztálycímkével rendelkezik, ezért többosztályos besorolási feladatokhoz használható címkeként.

Ez az útmutató csak a bináris besorolási feladatot mutatja be; a másik két gépi tanulási feladathoz, a regresszióhoz és a többosztályos besoroláshoz is kipróbálhat modelleket.

A címkeoszlopokhoz használt értékek mind a tip_amount oszlopon alapulnak az alábbi üzleti szabályok használatával:

Származtatott oszlop neve	Szabály
Megbillent	Ha tip_amount > 0, akkor tippelt = 1, egyébként tippelt = 0
tip_class	0. elem: tip_mennyiség = $0 1. osztály: tip_amount > $0 és tip_amount <= $5 2. osztály: tip_amount > $5 és tip_amount <= $10 3. osztály: tip_amount > $10 és tip_amount <= $20 4. osztály: borravaló_összeg > $20

Diagramok létrehozása R használatával a T-SQL-ben

Fontos

Az SQL Server 2019-től kezdődően az elkülönítési mechanizmushoz megfelelő engedélyeket kell adnia ahhoz a könyvtárhoz, amelyben a diagramfájl található. Az engedélyek beállításáról további információt a Windows SQL Server 2019 Fájlengedélyek szakaszában talál: A Machine Learning Services elkülönítési változásai.

A diagram létrehozásához használja az R függvényt barplot. Ez a lépés egy hisztogramot ábrázol egy Transact-SQL lekérdezés adatai alapján. Ezt a függvényt egy tárolt eljárásba, az RPlotHistogramba csomagolhatja.

Az SQL Server Management Studióban az Object Explorerben kattintson a jobb gombbal a NYCTaxi_Sample adatbázisra, és válassza az Új lekérdezés lehetőséget. Vagy az Azure Data Studióban válassza az Új jegyzetfüzet lehetőséget a Fájl menüből, és csatlakozzon az adatbázishoz.

Illessze be a következő szkriptet a hisztogramot ábrázoló tárolt eljárás létrehozásához. Ez a példa neve RPlotHistogram.

CREATE PROCEDURE [dbo].[RPlotHistogram]
AS
BEGIN
  SET NOCOUNT ON;
  DECLARE @query nvarchar(max) =
  N'SELECT tipped FROM [dbo].[nyctaxi_sample]'
  EXECUTE sp_execute_external_script @language = N'R',
                                     @script = N'
   image_file = tempfile();
   jpeg(filename = image_file);
   #Plot histogram
   barplot(table(InputDataSet$tipped), main = "Tip Histogram", col="lightgreen", xlab="Tipped or not", ylab = "Counts", space=0)
   dev.off();
   OutputDataSet <- data.frame(data=readBin(file(image_file, "rb"), what=raw(), n=1e6));
   ',
   @input_data_1 = @query
   WITH RESULT SETS ((plot varbinary(max)));
END
GO

Ebben a szkriptben az alábbiakat kell megérteni:

A változó @query a lekérdezés szövegét ('SELECT tipped FROM nyctaxi_sample') határozza meg, amelyet az R-szkript argumentumként ad át a szkript bemeneti változójának. @input_data_1 A külső folyamatokként futó R-szkriptek esetében egy-az-egyhez leképezéssel kell rendelkeznie a szkript bemenetei és a sp_execute_external_script rendszer által tárolt eljárás bemenetei között, amely elindítja az R-munkamenetet az SQL Serveren.
Az R-szkriptben egy változó (image_file) van definiálva a rendszerkép tárolásához.
A barplot függvényt a rendszer meghívja a diagram létrehozásához.
Az R-eszköz ki van kapcsolva , mert ezt a parancsot külső szkriptként futtatja az SQL Serveren. Általában az R-ben, amikor magas szintű ábrázolási parancsot ad ki, az R megnyit egy grafikus ablakot, amelyet eszköznek hívnak. Kikapcsolhatja az eszközt, ha fájlba ír, vagy más módon kezeli a kimenetet.
Az R grafikus objektum egy R data.frame-re van szerializálva a kimenethez.

Hajtsa végre a tárolt eljárást, és a bcp használatával exportáljon bináris adatokat egy képfájlba

A tárolt eljárás varbináris adatok adatfolyamaként adja vissza a képet, amelyet nyilvánvalóan nem tekinthet meg közvetlenül. A bcp segédprogrammal azonban lekérheti a varbináris adatokat, és képfájlként mentheti őket egy ügyfélszámítógépen.

A Management Studióban futtassa a következő utasítást:
```
EXEC [dbo].[RPlotHistogram]
```
Results

plot0xFFD8FFE000104A4649...
Nyisson meg egy PowerShell-parancssort, és futtassa a következő parancsot, és adja meg argumentumként a megfelelő példánynevet, adatbázisnevet, felhasználónevet és hitelesítő adatokat. A Windows-identitásokat használó felhasználók esetében az -U és a -P helyére a -T elemet kell lecserélni.
```
bcp "exec RPlotHistogram" queryout "plot.jpg" -S <SQL Server instance name> -d  NYCTaxi_Sample  -U <user name> -P <password> -T
```
Megjegyzés:

A bcp parancskapcsolói megkülönböztetik a kis- és nagybetűket.
Ha a kapcsolat sikeres, a rendszer kérni fogja, hogy adjon meg további információt a grafikus fájlformátumról.

Az alapértelmezett beállítások elfogadásához nyomja le az ENTER billentyűt minden egyes kérdésnél, kivéve a következő módosításokat:
- A meződiagram előtaghosszához írja be a 0.
- Írja be az Y értéket, ha menteni szeretné a kimeneti paramétereket a későbbi újrafelhasználáshoz.
```
Enter the file storage type of field plot [varbinary(max)]:
Enter prefix-length of field plot [8]: 0
Enter length of field plot [0]:
Enter field terminator [none]:

Do you want to save this format information in a file? [Y/n]
Host filename [bcp.fmt]:
```
Results
```
Starting copy...
1 rows copied.
Network packet size (bytes): 4096
Clock Time (ms.) Total     : 3922   Average : (0.25 rows per sec.)
```
Jótanács

Ha fájlba menti a formátuminformációkat (bcp.fmt), a bcp segédprogram létrehoz egy formátumdefiníciót, amelyet a jövőben alkalmazhat a hasonló parancsokra anélkül, hogy grafikus fájlformátum-beállításokat kérnél. A formátumfájl használatához adja hozzá -f bcp.fmt bármelyik parancssor végéhez a jelszó argumentuma után.
A kimeneti fájl ugyanabban a könyvtárban lesz létrehozva, ahol a PowerShell-parancsot futtatta. A diagram megtekintéséhez egyszerűen nyissa meg a fájlt plot.jpg.

Tárolt eljárás létrehozása a következő használatával: `hist`

Az adattudósok általában több adatvizualizációt hoznak létre, hogy különböző perspektívákból szerezzenek betekintést az adatokba. Ebben a példában létrehoz egy RPlotHist nevű tárolt eljárást, amely hisztogramokat, pontdiagramokat és más R-ábrákat ír .JPG és .PDF formátumba.

Ez a tárolt eljárás a hist függvény használatával hozza létre a hisztogramot, és exportálja a bináris adatokat népszerű formátumokba, például .JPG, .PDF és .PNG.

Az SQL Server Management Studióban az Object Explorerben kattintson a jobb gombbal a NYCTaxi_Sample adatbázisra, és válassza az Új lekérdezés lehetőséget.

Illessze be a következő szkriptet a hisztogramot ábrázoló tárolt eljárás létrehozásához. Ez a példa neve RPlotHist .

CREATE PROCEDURE [dbo].[RPlotHist]
AS
BEGIN
  SET NOCOUNT ON;
  DECLARE @query nvarchar(max) =
  N'SELECT cast(tipped as int) as tipped, tip_amount, fare_amount FROM [dbo].[nyctaxi_sample]'
  EXECUTE sp_execute_external_script @language = N'R',
  @script = N'
   # Set output directory for files and check for existing files with same names
    mainDir <- ''C:\\temp\\plots''
    dir.create(mainDir, recursive = TRUE, showWarnings = FALSE)
    setwd(mainDir);
    print("Creating output plot files:", quote=FALSE)

    # Open a jpeg file and output histogram of tipped variable in that file.
    dest_filename = tempfile(pattern = ''rHistogram_Tipped_'', tmpdir = mainDir)
    dest_filename = paste(dest_filename, ''.jpg'',sep="")
    print(dest_filename, quote=FALSE);
    jpeg(filename=dest_filename);
    hist(InputDataSet$tipped, col = ''lightgreen'', xlab=''Tipped'',
        ylab = ''Counts'', main = ''Histogram, Tipped'');
     dev.off();

    # Open a pdf file and output histograms of tip amount and fare amount.
    # Outputs two plots in one row
    dest_filename = tempfile(pattern = ''rHistograms_Tip_and_Fare_Amount_'', tmpdir = mainDir)
    dest_filename = paste(dest_filename, ''.pdf'',sep="")
    print(dest_filename, quote=FALSE);
    pdf(file=dest_filename, height=4, width=7);
    par(mfrow=c(1,2));
    hist(InputDataSet$tip_amount, col = ''lightgreen'',
        xlab=''Tip amount ($)'',
        ylab = ''Counts'',
        main = ''Histogram, Tip amount'', xlim = c(0,40), 100);
    hist(InputDataSet$fare_amount, col = ''lightgreen'',
        xlab=''Fare amount ($)'',
        ylab = ''Counts'',
        main = ''Histogram,
        Fare amount'',
        xlim = c(0,100), 100);
    dev.off();

    # Open a pdf file and output an xyplot of tip amount vs. fare amount using lattice;
    # Only 10,000 sampled observations are plotted here, otherwise file is large.
    dest_filename = tempfile(pattern = ''rXYPlots_Tip_vs_Fare_Amount_'', tmpdir = mainDir)
    dest_filename = paste(dest_filename, ''.pdf'',sep="")
    print(dest_filename, quote=FALSE);
    pdf(file=dest_filename, height=4, width=4);
    plot(tip_amount ~ fare_amount,
        data = InputDataSet[sample(nrow(InputDataSet), 10000), ],
        ylim = c(0,50),
        xlim = c(0,150),
        cex=.5,
        pch=19,
        col=''darkgreen'',
        main = ''Tip amount by Fare amount'',
        xlab=''Fare Amount ($)'',
        ylab = ''Tip Amount ($)'');
    dev.off();',
  @input_data_1 = @query
END

Ebben a szkriptben az alábbiakat kell megérteni:

A SELECT lekérdezés kimenete a tárolt eljáráson belül az alapértelmezett R-adatkeretben van tárolva. InputDataSet Ezután különböző R-ábrázolási függvények hívhatók meg a tényleges grafikus fájlok létrehozásához. A beágyazott R-szkriptek többsége ezeknek a grafikus függvényeknek az opcióit képviseli, mint például plot vagy hist.
Az R-eszköz ki van kapcsolva , mert ezt a parancsot külső szkriptként futtatja az SQL Serveren. Általában az R-ben, amikor magas szintű ábrázolási parancsot ad ki, az R megnyit egy grafikus ablakot, amelyet eszköznek hívnak. Kikapcsolhatja az eszközt, ha fájlba ír, vagy más módon kezeli a kimenetet.
Minden fájl a C:\temp\Plots helyi mappába lesz mentve. A célmappát az R-szkriptnek a tárolt eljárás részeként megadott argumentumok határozzák meg. Ha a fájlokat egy másik mappába szeretné kiállítani, módosítsa a mainDir változó értékét a tárolt eljárásba beágyazott R-szkriptben. Ön a szkriptet úgy is módosíthatja, hogy különböző formátumokat, több fájlt és így tovább állítson elő.

A tárolt eljárás végrehajtása

Futtassa az alábbi utasítást a bináris diagramadatok JPEG- és PDF-fájlformátumokba való exportálásához.

EXEC RPlotHist

Results

STDOUT message(s) from external script:
[1] Creating output plot files:[1] C:\temp\plots\rHistogram_Tipped_18887f6265d4.jpg[1]

C:\temp\plots\rHistograms_Tip_and_Fare_Amount_1888441e542c.pdf[1]

C:\temp\plots\rXYPlots_Tip_vs_Fare_Amount_18887c9d517b.pdf

A rendszer véletlenszerűen generálja a fájlnevekben szereplő számokat, hogy ne legyen hiba, amikor egy meglévő fájlba próbál írni.

Kimenet megtekintése

A diagram megtekintéséhez nyissa meg a célmappát, és tekintse át az R-kód által a tárolt eljárásban létrehozott fájlokat.

Nyissa meg az STDOUT üzenetben jelzett mappát (a példában ez a C:\temp\plots)

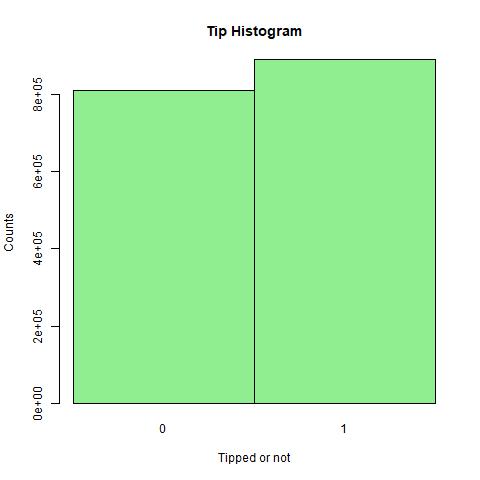

Megnyitva rHistogram_Tipped.jpg megjelenítheti a tippet kapott utak számát, illetve azokat az utakat, amelyek nem kaptak tippet (ez a hisztogram hasonló az előző lépésben létrehozotthoz).

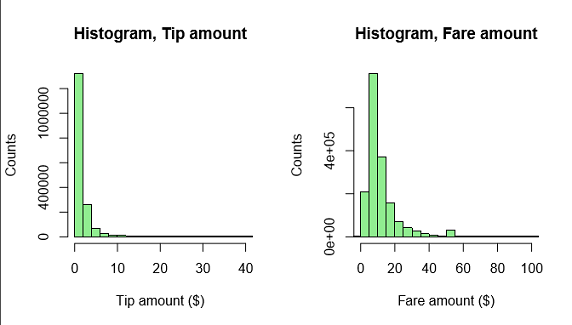

Nyissa meg rHistograms_Tip_and_Fare_Amount.pdf a tippösszegek eloszlásának megtekintéséhez, a viteldíjösszegekkel szemben ábrázolva.

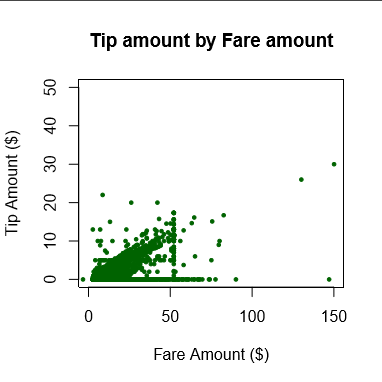

Nyissa meg rXYPlots_Tip_vs_Fare_Amount.pdf, hogy megtekintsen egy szóráspontdiagramot, amelyen az x-tengelyen a viteldíj összege, az y-tengelyen pedig a borravaló összege látható.

Következő lépések

Ebben a cikkben a következőt találja:

A mintaadatok áttekintése
R használatával létrehozott diagramok a T-SQL-ben
Kimeneti diagramok több fájlformátumban

R-oktatóanyag: Adatszolgáltatások létrehozása
