Virtuálisgép-lemeztároló létrehozása az Azure Stack Hubban

  • Cikk

Ez a cikk azt ismerteti, hogyan hozhat létre virtuálisgép-lemeztárolót az Azure Stack Hub portálon vagy a PowerShell használatával.

Áttekintés

Az Azure Stack Hub támogatja a felügyelt és a nem felügyelt lemezek használatát a virtuális gépeken, operációs rendszerként és adatlemezként egyaránt.

A felügyelt lemezek leegyszerűsítik az Azure IaaS virtuális gépek lemezkezelését a virtuálisgép-lemezekhez társított tárfiókok kezelésével. Csak a szükséges lemezméretet kell megadnia, és az Azure Stack Hub létrehozza és kezeli a lemezt.

A nem felügyelt lemezekhez létre kell hoznia egy tárfiókot a lemezek tárolásához. A létrehozott lemezeket virtuálisgép-lemezeknek nevezzük, és tárolókban tárolják a tárfiókban.

Ajánlott eljárásokra vonatkozó irányelvek

Ajánlott felügyelt lemezeket használni a virtuális gépekhez a könnyebb felügyelet és a kapacitásegyensúly érdekében. A felügyelt lemezek használata előtt nem kell előkészítenie a tárfiókot és a tárolókat. Több felügyelt lemez létrehozásakor a lemezek több kötetre vannak elosztva, ami segít kiegyensúlyozni a kötetek kapacitását.

A nem felügyelt lemezek esetében a teljesítmény javítása és az általános költségek csökkentése érdekében javasoljuk, hogy minden nem felügyelt lemezt külön tárolóba helyezzen. Bár az operációsrendszer-lemezeket és az adatlemezeket is ugyanabba a tárolóba helyezheti, az ajánlott eljárás az, hogy egy tárolónak vagy operációsrendszer-lemezt vagy adatlemezt kell tárolnia, de nem egyszerre mindkettőt.

Ha egy vagy több adatlemezt ad hozzá egy virtuális géphez, további tárolókkal tárolhatja ezeket a lemezeket. A további virtuális gépek operációsrendszer-lemezének is a saját tárolójában kell lennie.

Virtuális gépek létrehozásakor ugyanazt a tárfiókot használhatja újra minden új virtuális géphez. Csak a létrehozott tárolók legyenek egyediek.

Új lemezek hozzáadása

Az alábbi táblázat összefoglalja, hogyan vehet fel lemezeket a portál és a PowerShell használatával:

Metódus Beállítások
Felhasználói portál – Új adatlemezek hozzáadása meglévő virtuális géphez. Az új lemezeket az Azure Stack Hub hozza létre.

– Adjon hozzá egy meglévő lemezfájlt (.vhd) egy korábban létrehozott virtuális géphez. Ehhez elő kell készítenie a .vhd-t, majd fel kell töltenie a fájlt az Azure Stack Hubba.
PowerShell – Hozzon létre egy új virtuális gépet operációsrendszer-lemezzel, és ezzel egyidejűleg adjon hozzá egy vagy több adatlemezt a virtuális géphez.

Lemezek hozzáadása virtuális géphez a portál használatával

Alapértelmezés szerint ha a portál használatával hoz létre virtuális gépet a legtöbb marketplace-elemhez, csak az operációsrendszer-lemez jön létre.

A virtuális gép létrehozása után a portálon a következőhöz használhatja a következőt:

  • Hozzon létre egy új adatlemezt, és csatolja azt a virtuális géphez.
  • Töltsön fel egy meglévő adatlemezt, és csatolja azt a virtuális géphez.

Helyezze az egyes nem felügyelt lemezeket egy külön tárolóba.

Új adatlemez létrehozása és csatolása a portál használatával

  1. A portálon válassza a Minden szolgáltatás, majd a Számítás, majd a Virtuális gépek lehetőséget. Példa: Virtuálisgép-irányítópult

  2. Válasszon ki egy korábban a listából létrehozott virtuális gépet.

  3. A virtuális gép esetében válassza a Lemezek, majd az Adatlemez hozzáadása lehetőséget. Képernyőkép arról, hogyan csatolhat új lemezt a virtuális géphez.

  4. Az adatlemez esetében:

    • Adja meg a LUN-t. A logikai egységnek érvényes számnak kell lennie.
    • Válassza a Lemez létrehozása lehetőséget. Új adatlemez létrehozását bemutató képernyőkép.

  5. A Felügyelt lemez létrehozása panelen:

    • Adja meg a lemez nevét .
    • Válasszon ki egy meglévő erőforráscsoportot , vagy hozzon létre egy újat.
    • Válassza ki a Helyet. Alapértelmezés szerint a hely ugyanarra a tárolóra van állítva, amely az operációsrendszer-lemezt tartalmazza.
    • Válassza ki a fióktípust. Példa: Új lemez csatolása a virtuális géphez

    Feljegyzés

    A prémium szintű lemezeket (SSD) és a standard lemezeket (HDD) ugyanaz a tárolóinfrastruktúra készíti el az Azure Stack Hubban. Ugyanazt a teljesítményt nyújtják.

    • Válassza ki a forrástípust.

      Hozzon létre egy lemezt egy másik lemez pillanatképéből, egy tárfiókban lévő blobból, vagy hozzon létre egy üres lemezt.

      Pillanatkép: Válasszon ki egy pillanatképet, ha elérhető. A pillanatképnek elérhetőnek kell lennie a virtuális gép előfizetésében és helyén.

      Storage-blob:

      • Adja hozzá a lemezképet tartalmazó tárolóblob URI-ját.
      • A Tárfiókok panel megnyitásához válassza a Tallózás lehetőséget. Útmutatásért lásd : Adatlemez hozzáadása tárfiókból.
      • Válassza ki a rendszerkép operációs rendszerének típusát: Windows, Linux vagy None (adatlemez).

    • Válassza ki a Méret (GiB) lehetőséget.

      A lemez költségei a lemez méretétől függően növekednek.

    • Válassza a Létrehozás lehetőséget. Az Azure Stack Hub létrehozza és ellenőrzi a felügyelt lemezt.

  6. Miután az Azure Stack Hub létrehozta a lemezt, és csatlakoztatta a virtuális géphez, az új lemez megjelenik a virtuálisgép-lemez beállításai között az Adatlemezek csoportban.

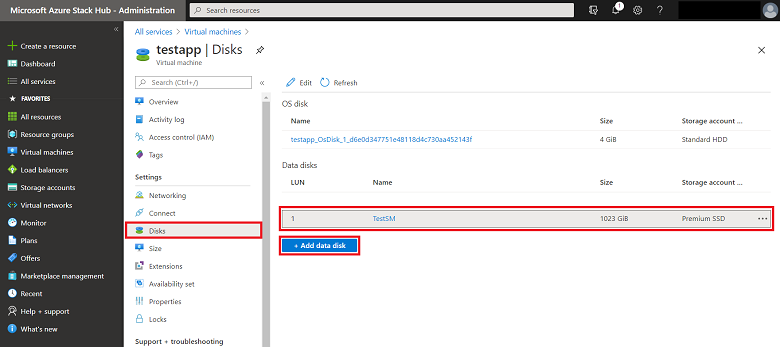

    Példa: Lemez megtekintése

Adatlemez hozzáadása tárfiókból

A tárfiókok Azure Stack Hubban való használatával kapcsolatos további információkért lásd : Bevezetés az Azure Stack Hub Storage használatába.

  1. Válassza ki a használni kívánt Tárfiókot .

  2. Válassza ki azt a tárolót , ahová az adatlemezt el szeretné helyezni. A Tárolók panelen igény szerint létrehozhat egy új tárolót. Ezután módosíthatja az új lemez helyét a saját tárolójára. Ha minden lemezhez külön tárolót használ, elosztja az adatlemez elhelyezését, ami javítja a teljesítményt.

  3. A kijelölés mentéséhez válassza a Kijelölés lehetőséget.

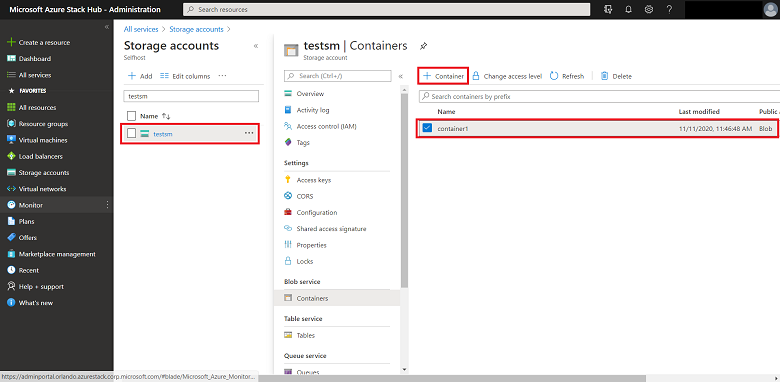

    A tároló kiválasztását bemutató képernyőkép.

Meglévő adatlemez csatolása virtuális géphez

  1. .vhd-fájl előkészítése adatlemezként való használatra egy virtuális géphez. Töltse fel a .vhd fájlt egy tárfiókba, amelyet azzal a virtuális géppel használ, amelyhez csatolni szeretné a .vhd fájlt.

  2. A .vhd fájl feltöltése után készen áll arra, hogy a VHD-t egy virtuális géphez csatolja. A bal oldali menüben válassza a Virtuális gépek elemet.

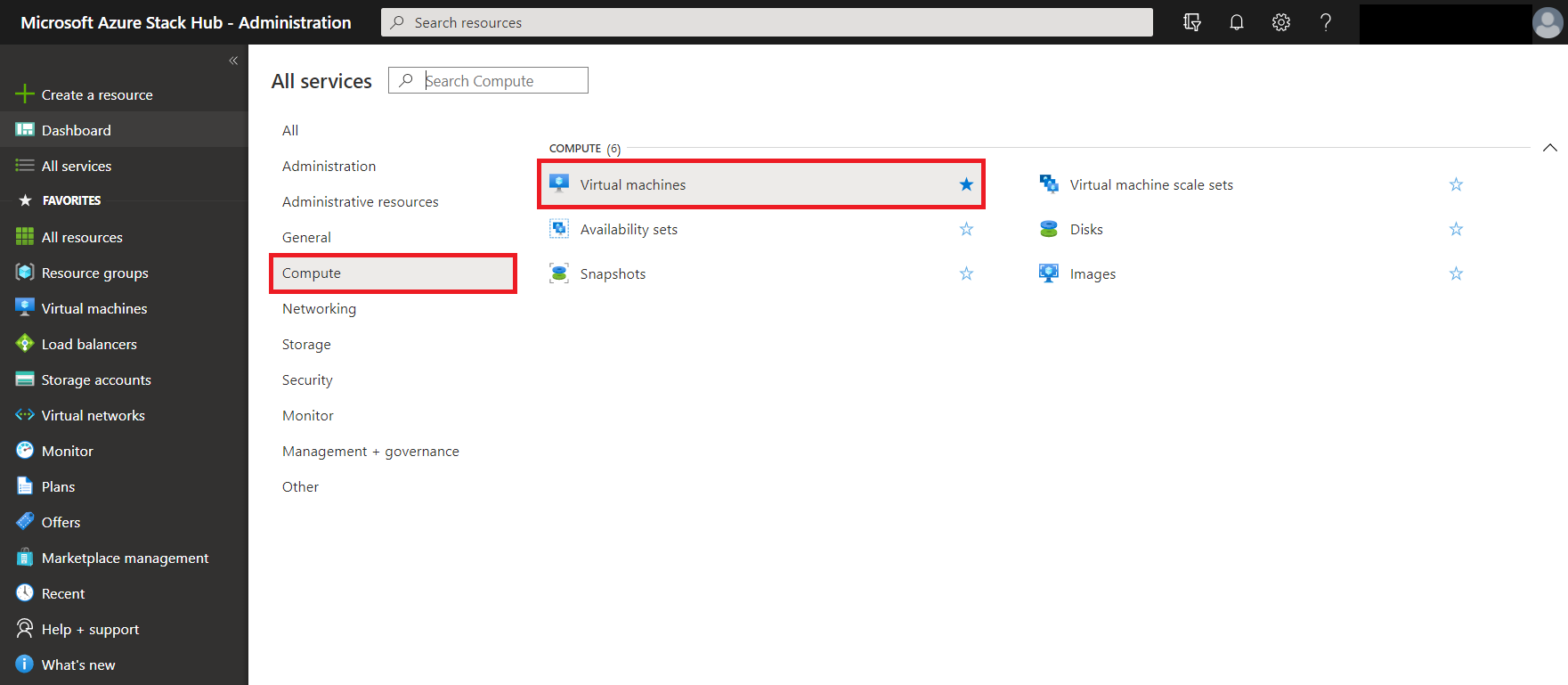

    Képernyőkép a kijelölt virtuális gépekről.

  3. Válassza ki a virtuális gépet a listából.

  4. A virtuális gép oldalán válassza a Lemezek, majd a Meglévő csatolása lehetőséget.

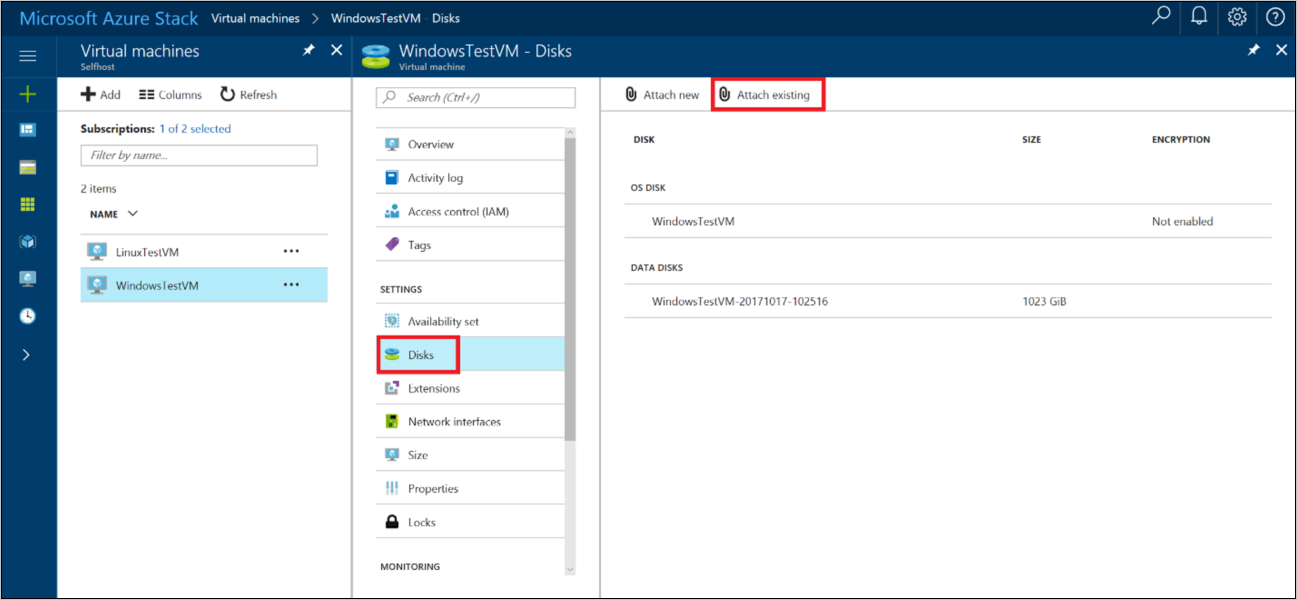

    Példa: Meglévő lemez csatolása

  5. A Meglévő lemez csatolása lapon válassza a VHD-fájl lehetőséget. Megnyílik a Tárfiókok lap.

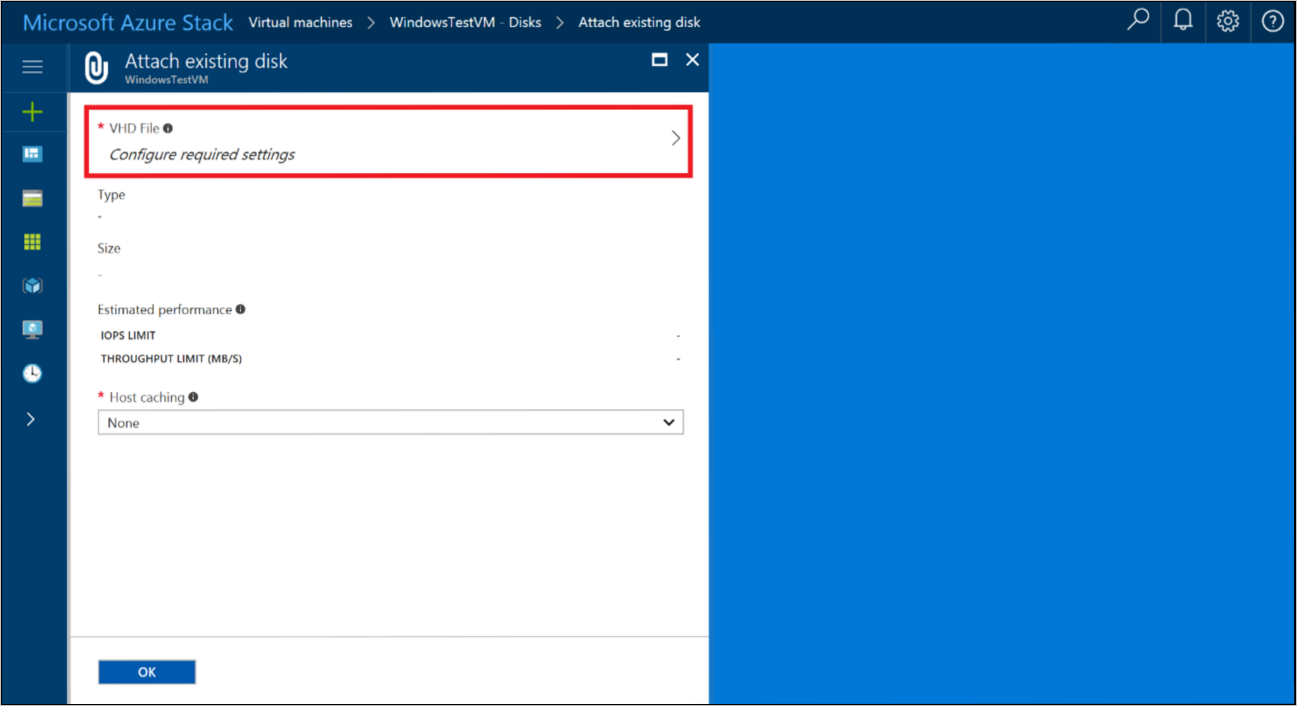

    Példa: VHD-fájl kiválasztása

  6. A Tárfiókok csoportban válassza ki a használni kívánt fiókot, majd válasszon egy tárolót, amely tartalmazza a korábban feltöltött .vhd fájlt. Jelölje ki a .vhd fájlt, majd a Kijelölés gombra kattintva mentse a kijelölést.

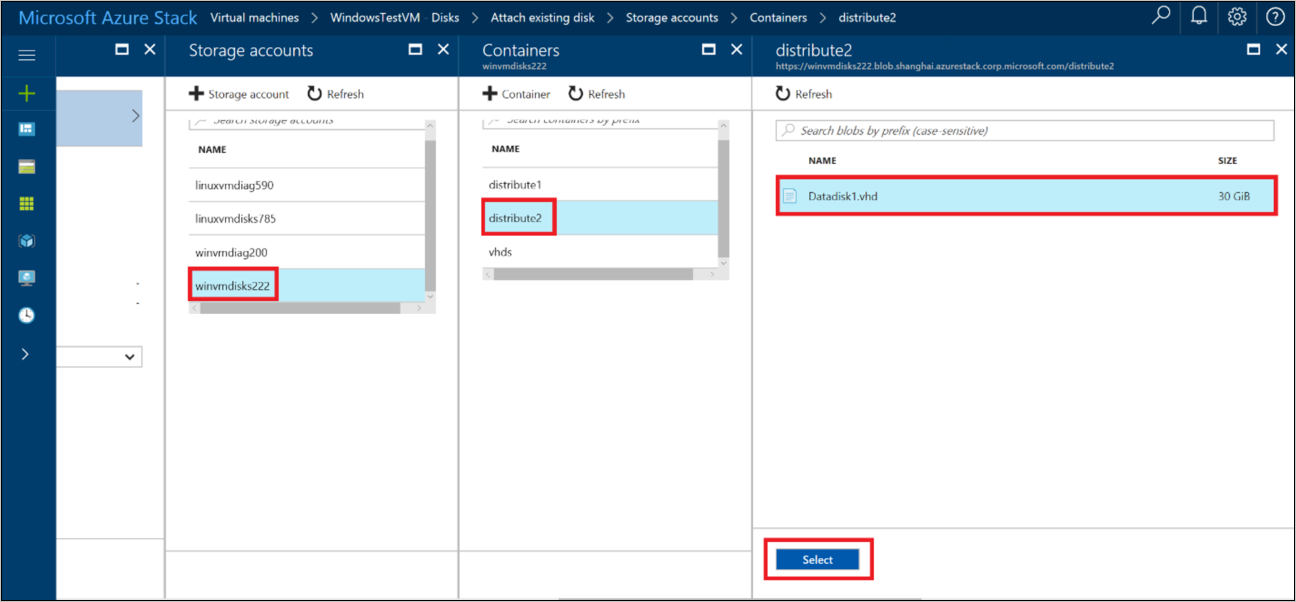

    Példa: Tároló kiválasztása

  7. A Meglévő lemez csatolása területen a kijelölt fájl a VHD-fájl alatt található. Frissítse a lemez gazdagép-gyorsítótárazási beállítását, majd az OK gombra kattintva mentse a virtuális gép új lemezkonfigurációját.

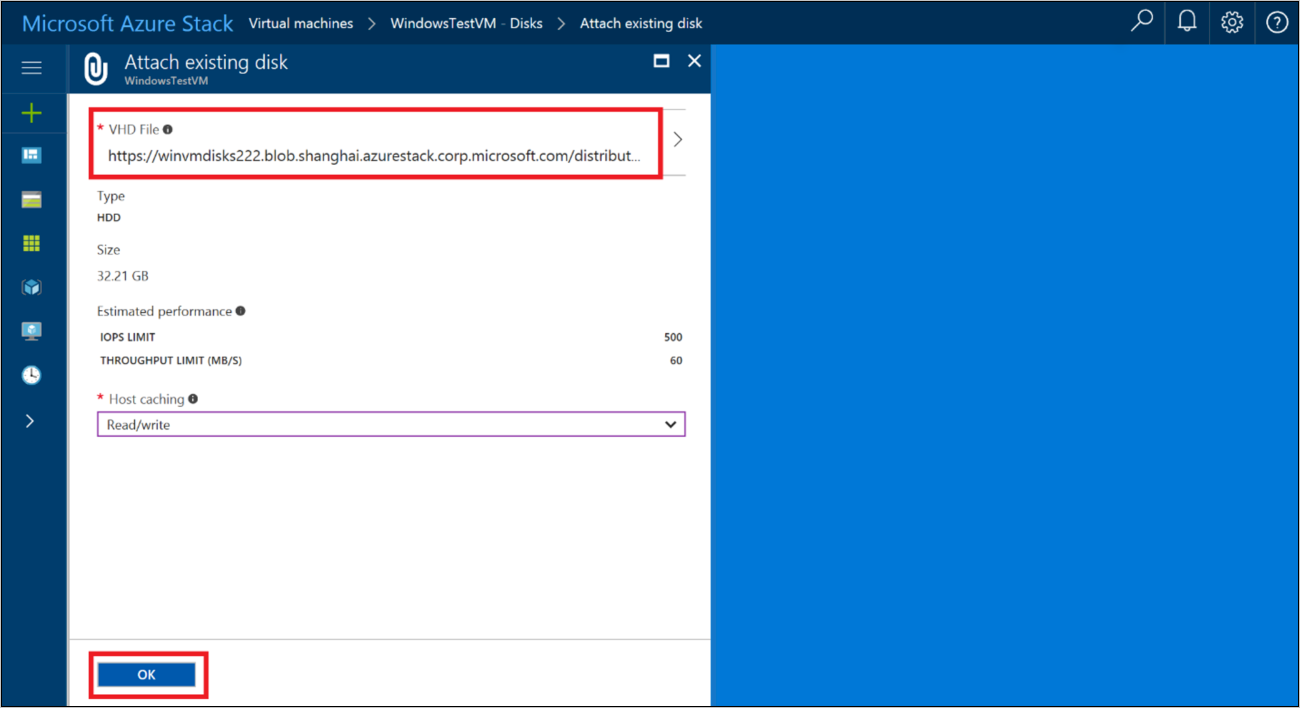

    Példa: A VHD-fájl csatolása

  8. Miután az Azure Stack Hub létrehozta a lemezt, és csatlakoztatta a virtuális géphez, az új lemez megjelenik a virtuális gép lemezbeállításai között az Adatlemezek csoportban.

    Példa: A lemez csatolásának befejezése

Több lemez hozzáadása virtuális géphez a PowerShell használatával

A PowerShell használatával virtuális gépet építhet ki, és új adatlemezeket vehet fel, vagy csatolhat egy már meglévő felügyelt lemezt vagy .vhd-fájlt adatlemezként.

Az Add-AzVMDataDisk parancsmag adatlemezt ad hozzá egy virtuális géphez. A virtuális gép létrehozásakor adatlemezt adhat hozzá, vagy hozzáadhat egy adatlemezt egy meglévő virtuális géphez. Nem felügyelt lemez esetén adja meg a VhdUri paramétert a lemezek különböző tárolókba való elosztásához.

Adatlemezek hozzáadása új virtuális géphez

Az alábbi példák PowerShell-parancsokkal hoznak létre három adatlemezből álló virtuális gépet. A parancsok több részből állnak, mivel a felügyelt vagy nem felügyelt lemezek használata esetén kisebb különbségek vannak.

Virtuális gép konfigurációjának és hálózati erőforrásainak létrehozása

A következő szkript létrehoz egy virtuálisgép-objektumot, majd tárolja azt a $VirtualMachine változóban. A parancsok nevet és méretet rendelnek a virtuális géphez, majd létrehozzák a virtuális gép hálózati erőforrásait (virtuális hálózat, alhálózat, virtuális hálózati adapter, NSG és nyilvános IP-cím).

# Create new virtual machine configuration
$VirtualMachine = New-AzVMConfig -VMName "VirtualMachine" `
                                      -VMSize "Standard_A2"

# Set variables
$rgName = "myResourceGroup"
$location = "local"

# Create a subnet configuration
$subnetName = "mySubNet"
$singleSubnet = New-AzVirtualNetworkSubnetConfig -Name $subnetName -AddressPrefix 10.0.0.0/24

# Create a vnet configuration
$vnetName = "myVnetName"
$vnet = New-AzVirtualNetwork -Name $vnetName -ResourceGroupName $rgName -Location $location `
                                  -AddressPrefix 10.0.0.0/16 -Subnet $singleSubnet

# Create a public IP
$ipName = "myIP"
$pip = New-AzPublicIpAddress -Name $ipName -ResourceGroupName $rgName -Location $location `
                                  -AllocationMethod Dynamic

# Create a network security group configuration
$nsgName = "myNsg"
$rdpRule = New-AzNetworkSecurityRuleConfig -Name myRdpRule -Description "Allow RDP" `
                                                -Access Allow -Protocol Tcp -Direction Inbound -Priority 110 `
                                                -SourceAddressPrefix Internet -SourcePortRange * `
                                                -DestinationAddressPrefix * -DestinationPortRange 3389
$nsg = New-AzNetworkSecurityGroup -ResourceGroupName $rgName -Location $location `
                                       -Name $nsgName -SecurityRules $rdpRule

# Create a NIC configuration
$nicName = "myNicName"
$nic = New-AzNetworkInterface -Name $nicName -ResourceGroupName $rgName `
                                   -Location $location -SubnetId $vnet.Subnets[0].Id `
                                   -NetworkSecurityGroupId $nsg.Id -PublicIpAddressId $pip.Id

Felügyelt lemezek hozzáadása

Az alábbi három parancs felügyelt adatlemezeket ad hozzá a tárolt $VirtualMachinevirtuális géphez. Minden parancs megadja a lemez nevét és további tulajdonságait.

$VirtualMachine = Add-AzVMDataDisk -VM $VirtualMachine -Name 'DataDisk1' `
                                        -Caching 'ReadOnly' -DiskSizeInGB 10 -Lun 0 `
                                        -CreateOption Empty

$VirtualMachine = Add-AzVMDataDisk -VM $VirtualMachine -Name 'DataDisk2' `
                                        -Caching 'ReadOnly' -DiskSizeInGB 11 -Lun 1 `
                                        -CreateOption Empty

$VirtualMachine = Add-AzVMDataDisk -VM $VirtualMachine -Name 'DataDisk3' `
                                        -Caching 'ReadOnly' -DiskSizeInGB 12 -Lun 2 `
                                        -CreateOption Empty

Az alábbi parancs egy operációsrendszer-lemezt ad hozzá felügyelt lemezként a benne $VirtualMachinetárolt virtuális géphez.

# Set OS Disk
$osDiskName = "osDisk"
$VirtualMachine = Set-AzVMOSDisk -VM $VirtualMachine -Name $osDiskName  `
                                      -CreateOption FromImage -Windows

Nem felügyelt lemezek hozzáadása

A következő három parancs három nem felügyelt adatlemez elérési útját rendeli hozzá a , $DataDiskVhdUri02és $DataDiskVhdUri03 változókhoz$DataDiskVhdUri01. Adjon meg egy másik elérési utat az URL-címben a lemezek különböző tárolókba való elosztásához:

$DataDiskVhdUri01 = "https://contoso.blob.local.azurestack.external/test1/data1.vhd"

$DataDiskVhdUri02 = "https://contoso.blob.local.azurestack.external/test2/data2.vhd"

$DataDiskVhdUri03 = "https://contoso.blob.local.azurestack.external/test3/data3.vhd"

Az alábbi három parancs adatlemezeket ad $VirtualMachinehozzá a virtuális géphez. Minden parancs megadja a lemez nevét és további tulajdonságait. Az egyes lemezek URI-ja az , $DataDiskVhdUri02és $DataDiskVhdUri03a $DataDiskVhdUri01.

$VirtualMachine = Add-AzVMDataDisk -VM $VirtualMachine -Name 'DataDisk1' `
                                        -Caching 'ReadOnly' -DiskSizeInGB 10 -Lun 0 `
                                        -VhdUri $DataDiskVhdUri01 -CreateOption Empty

$VirtualMachine = Add-AzVMDataDisk -VM $VirtualMachine -Name 'DataDisk2' `
                                        -Caching 'ReadOnly' -DiskSizeInGB 11 -Lun 1 `
                                        -VhdUri $DataDiskVhdUri02 -CreateOption Empty

$VirtualMachine = Add-AzVMDataDisk -VM $VirtualMachine -Name 'DataDisk3' `
                                        -Caching 'ReadOnly' -DiskSizeInGB 12 -Lun 2 `
                                        -VhdUri $DataDiskVhdUri03 -CreateOption Empty

Az alábbi parancsok egy nem felügyelt operációsrendszer-lemezt adnak hozzá a benne $VirtualMachinetárolt virtuális géphez.

# Set OS Disk
$osDiskUri = "https://contoso.blob.local.azurestack.external/vhds/osDisk.vhd"
$osDiskName = "osDisk"
$VirtualMachine = Set-AzVMOSDisk -VM $VirtualMachine -Name $osDiskName -VhdUri $osDiskUri `
                                      -CreateOption FromImage -Windows

Új virtuális gép létrehozása

Az alábbi PowerShell-parancsokkal állítsa be az operációsrendszer-lemezképet, adja hozzá a hálózati konfigurációt a virtuális géphez, majd indítsa el az új virtuális gépet.

#Create the new VM
$VirtualMachine = Set-AzVMOperatingSystem -VM $VirtualMachine -Windows -ComputerName VirtualMachine -ProvisionVMAgent | `
                  Set-AzVMSourceImage -PublisherName MicrosoftWindowsServer -Offer WindowsServer `
                  -Skus 2016-Datacenter -Version latest | Add-AzVMNetworkInterface -Id $nic.Id

New-AzVM -ResourceGroupName $rgName -Location $location -VM $VirtualMachine

Adatlemezek hozzáadása meglévő virtuális géphez

Az alábbi példák PowerShell-parancsokkal adhatnak hozzá három adatlemezt egy meglévő virtuális géphez:

Virtuális gép lekérése

Az első parancs a Get-AzVM parancsmaggal lekéri a VirtualMachine nevű virtuális gépet. A parancs a virtuális gépet a $VirtualMachine változóban tárolja:

$VirtualMachine = Get-AzVM -ResourceGroupName "myResourceGroup" `
                                -Name "VirtualMachine"

Felügyelt lemez hozzáadása

A következő három parancs hozzáadja a felügyelt adatlemezeket a változóban $VirtualMachine tárolt virtuális géphez. Minden parancs megadja a lemez nevét és további tulajdonságait.

Add-AzVMDataDisk -VM $VirtualMachine -Name "DataDisk1" -Lun 0 `
                      -Caching ReadOnly -DiskSizeinGB 10 -CreateOption Empty

Add-AzVMDataDisk -VM $VirtualMachine -Name "DataDisk2" -Lun 1 `
                      -Caching ReadOnly -DiskSizeinGB 11 -CreateOption Empty

Add-AzVMDataDisk -VM $VirtualMachine -Name "DataDisk3" -Lun 2 `
                      -Caching ReadOnly -DiskSizeinGB 12 -CreateOption Empty

Nem felügyelt lemez hozzáadása

A következő három parancs három adatlemez elérési útját rendeli hozzá a $DataDiskVhdUri01, $DataDiskVhdUri02és $DataDiskVhdUri03 változókhoz. A VHD URI-k különböző elérési útjai különböző tárolókat jelölnek a lemezelhelyezéshez:

$DataDiskVhdUri01 = "https://contoso.blob.local.azurestack.external/test1/data1.vhd"

$DataDiskVhdUri02 = "https://contoso.blob.local.azurestack.external/test2/data2.vhd"

$DataDiskVhdUri03 = "https://contoso.blob.local.azurestack.external/test3/data3.vhd"

A következő három parancs hozzáadja az adatlemezeket a változóban $VirtualMachine tárolt virtuális géphez. Minden parancs megadja a lemez nevét, helyét és további tulajdonságait. Az egyes lemezek URI-ja az , $DataDiskVhdUri02és $DataDiskVhdUri03a $DataDiskVhdUri01.

Add-AzVMDataDisk -VM $VirtualMachine -Name "DataDisk1" `
                      -VhdUri $DataDiskVhdUri01 -LUN 0 `
                      -Caching ReadOnly -DiskSizeinGB 10 -CreateOption Empty

Add-AzVMDataDisk -VM $VirtualMachine -Name "DataDisk2" `
                      -VhdUri $DataDiskVhdUri02 -LUN 1 `
                      -Caching ReadOnly -DiskSizeinGB 11 -CreateOption Empty

Add-AzVMDataDisk -VM $VirtualMachine -Name "DataDisk3" `
                      -VhdUri $DataDiskVhdUri03 -LUN 2 `
                      -Caching ReadOnly -DiskSizeinGB 12 -CreateOption Empty

Virtuális gép állapotának frissítése

Ez a parancs frissíti a következő helyen $VirtualMachine -ResourceGroupNametárolt virtuális gép állapotát:

Update-AzVM -ResourceGroupName "myResourceGroup" -VM $VirtualMachine

Következő lépések

Az Azure Stack Hub virtuális gépekkel kapcsolatos további információkért tekintse meg az Azure Stack Hub virtuális gépeinek szempontjait.
