Az Azure Kubernetes Application Network metrikáinak konfigurálása és megtekintése (előzetes verzió)

Fontos

Az AKS előzetes verziójú funkciói önkiszolgáló, opt-in alapon érhetők el. Az előzetes verziókat "ahogy van" és "rendelkezésre állóként" biztosítjuk, és a szolgáltatási szerződésekből és a korlátozott jótállásból kizárjuk őket. Az AKS előzetes verzióihoz részleges támogatást nyújt az ügyfélszolgálat a tőle telhető legjobb módon. Ezért ezek a funkciók nem éles használatra vannak szánva. További információkért tekintse meg az alábbi támogatási cikkeket:

Az Azure Kubernetes Application Network átfogó metrikákat biztosít a számítási feladatokhoz és az Azure Kubernetes Application Network adatsík-összetevőihez (ZTunnel, Istio CNI és Waypoint) az Azure Monitor-metrikákon keresztül. Ez a cikk bemutatja, hogyan konfigurálhatja és tekintheti meg ezeket a metrikákat az Azure Monitorban.

Korlátozások

A vezérlősík metrikái jelenleg nem támogatottak. Az adatsík-metrikák azonban elérhetők, és ezek használatával monitorozhatja a számítási feladatok és az Azure Kubernetes Application Network összetevőinek állapotát és teljesítményét.

Adatforgalmi sík metrikái

Az adatsík metrikái közé tartoznak a számítási feladatokból/alkalmazásokból származó metrikák és a appnet-system névtér. Az Azure Kubernetes Application Network jelenleg csak adatsík-metrikákhoz nyújt támogatást.

Adatsík-metrikák konfigurálása

Munkaterület konfigurációs beállításai adatsík-metrikákhoz

Ha engedélyezi a Prometheus-metrikák gyűjtését az Azure Kubernetes hálózati tagfürtökhöz, a munkaterület konfigurációjához az alábbi lehetőségek állnak rendelkezésre:

Használjon meglévő Azure Monitor-munkaterületet.
Hagyja ki a munkaterület erőforrás-azonosítóját, és használja az erőforráscsoporthoz létrehozott alapértelmezett munkaterületet.
Hozzon létre egy új Azure Monitor-munkaterületet.

Adatsík metrikák gyűjtésének engedélyezése

Engedélyezze a Prometheus-metrikák gyűjtését az Azure Kubernetes Alkalmazási Hálózat tagi fürtjén a az aks update paranccsal, amelynek paramétere a meglévő munkaterület-azonosítóra van beállítva. Ha az Azure Monitor Metrics már be van engedélyezve a klaszteren, léphet a következő lépésre.
```
az aks update --enable-azure-monitor-metrics \
  --name $CLUSTER_NAME \
  --resource-group $AKS_RG \
  --azure-monitor-workspace-resource-id $WORKSPACE_ID
```

Hozza létre és alkalmazza a következő ConfigMap-et a kube-system névtérben a kubectl apply paranccsal. Ez a ConfigMap lehetővé teszi a Ztunnel, az Istio CNI, a waypoint és az alkalmazásait/munkaterheléseit érintő adatgyűjtést.

kubectl apply -f - <<EOF
kind: ConfigMap
apiVersion: v1
metadata:
  name: ama-metrics-settings-configmap
  namespace: kube-system
data:
  schema-version: v1
  config-version: ver1
  prometheus-collector-settings: |-
    cluster_alias = ""
    https_config = true
  default-scrape-settings-enabled: |-
    ztunnel = true
    istio-cni = true
  pod-annotation-based-scraping: |-
    podannotationnamespaceregex = ".*"
  default-targets-metrics-keep-list: |-
    ztunnel = ""
    istio-cni = ""
    minimalingestionprofile = true
  default-targets-scrape-interval-settings: |-
    ztunnel = "30s"
    istio-cni = "30s"
    podannotations = "30s"
  debug-mode: |-
    enabled = false
EOF

Adjon hozzá széljegyzeteket a kaparni kívánt alkalmazás podokhoz.
- prometheus.io/scrape: "true" szükséges annak jelzéséhez, hogy a podot le kell kaparni.
- prometheus.io/path opcionálisan a metrikák elérési útját jelzi. Ha nincs megadva, alapértelmezés szerint a /metrics használatos.
- prometheus.io/port opcionálisan használható annak jelzésére, hogy melyik porton van hostolva a metrikák. Ha nincs megadva, a Prometheus a pod specifikációjából a tároló deklarált portját fogja használni. Deklarált portokkal nem rendelkező tárolók esetén a Prometheus létrehoz egy portmentes célértéket (csak IP-cím esetén), amelyhez megfelelő újracímkezési konfiguráció szükséges a portjegyzetek használatához. Javasoljuk, hogy a megbízható kaparás biztosítása érdekében explicit módon adja meg a portot.
Az alábbi minta a metrikákat üzemeltető pod széljegyzeteit határozza meg a következő helyen: <pod IP>:15020/metrics
```
prometheus.io/scrape: "true"
prometheus.io/port: "15020"
prometheus.io/path: "/metrics"
```
A konfiguráció betöltése eltarthat néhány percig, amíg az AMA-metrikák ReplicaSetje betölti ezt a konfigurációt.

Engedélyezze a Prometheus-metrikák gyűjteményét az Azure Kubernetes Application Network-tagfürtön a az aks update paranccsal. Ha az Azure Monitor Metrics már be van engedélyezve a klaszteren, léphet a következő lépésre.
```
az aks update --enable-azure-monitor-metrics \
  --name $CLUSTER_NAME \
  --resource-group $AKS_RG \
```

kubectl apply -f - <<EOF
kind: ConfigMap
apiVersion: v1
metadata:
  name: ama-metrics-settings-configmap
  namespace: kube-system
data:
  schema-version: v1
  config-version: ver1
  prometheus-collector-settings: |-
    cluster_alias = ""
    https_config = true
  default-scrape-settings-enabled: |-
    ztunnel = true
    istio-cni = true
  pod-annotation-based-scraping: |-
    podannotationnamespaceregex = ".*"
  default-targets-metrics-keep-list: |-
    ztunnel = ""
    istio-cni = ""
    minimalingestionprofile = true
  default-targets-scrape-interval-settings: |-
    ztunnel = "30s"
    istio-cni = "30s"
    podannotations = "30s"
  debug-mode: |-
    enabled = false
EOF

Adjon hozzá széljegyzeteket a kaparni kívánt alkalmazás podokhoz.
- prometheus.io/scrape: "true" szükséges annak jelzéséhez, hogy a podot le kell kaparni.
- prometheus.io/path opcionálisan a metrikák elérési útját jelzi. Ha nincs megadva, alapértelmezés szerint a /metrics használatos.
- prometheus.io/port opcionálisan használható annak jelzésére, hogy melyik porton van hostolva a metrikák. Ha nincs megadva, a Prometheus a pod specifikációjából a tároló deklarált portját fogja használni. Deklarált portokkal nem rendelkező tárolók esetén a Prometheus létrehoz egy portmentes célértéket (csak IP-cím esetén), amelyhez megfelelő újracímkezési konfiguráció szükséges a portjegyzetek használatához. Javasoljuk, hogy a megbízható kaparás biztosítása érdekében explicit módon adja meg a portot.
Az alábbi minta a metrikákat üzemeltető pod széljegyzeteit határozza meg a következő helyen: <pod IP>:15020/metrics
```
prometheus.io/scrape: "true"
prometheus.io/port: "15020"
prometheus.io/path: "/metrics"
```
A konfiguráció betöltése eltarthat néhány percig, amíg az AMA-metrikák ReplicaSetje betölti ezt a konfigurációt.

Hozzon létre egy új Azure Monitor-munkaterületet a az monitor account create paranccsal.

az monitor account create --name $AMW_NAME --resource-group $AKS_RG --location $LOCATION

Engedélyezze a Prometheus-metrikák gyűjtését az Azure Kubernetes Alkalmazási Hálózat tagi fürtjén a az aks update paranccsal, amelynek paramétere a meglévő munkaterület-azonosítóra van beállítva.
```
az aks update --enable-azure-monitor-metrics \
  --name $CLUSTER_NAME \
  --resource-group $AKS_RG \
  --azure-monitor-workspace-resource-id $WORKSPACE_ID
```

kubectl apply -f - <<EOF
kind: ConfigMap
apiVersion: v1
metadata:
  name: ama-metrics-settings-configmap
  namespace: kube-system
data:
  schema-version: v1
  config-version: ver1
  prometheus-collector-settings: |-
    cluster_alias = ""
    https_config = true
  default-scrape-settings-enabled: |-
    ztunnel = true
    istio-cni = true
  pod-annotation-based-scraping: |-
    podannotationnamespaceregex = ".*"
  default-targets-metrics-keep-list: |-
    ztunnel = ""
    istio-cni = ""
    minimalingestionprofile = true
  default-targets-scrape-interval-settings: |-
    ztunnel = "30s"
    istio-cni = "30s"
    podannotations = "30s"
  debug-mode: |-
    enabled = false
EOF

Adjon hozzá széljegyzeteket a kaparni kívánt alkalmazás podokhoz.
- prometheus.io/scrape: "true" szükséges annak jelzéséhez, hogy a podot le kell kaparni.
- prometheus.io/path opcionálisan a metrikák elérési útját jelzi. Ha nincs megadva, alapértelmezés szerint a /metrics használatos.
- prometheus.io/port opcionálisan használható annak jelzésére, hogy melyik porton van hostolva a metrikák. Ha nincs megadva, a Prometheus a pod specifikációjából a tároló deklarált portját fogja használni. Deklarált portokkal nem rendelkező tárolók esetén a Prometheus létrehoz egy portmentes célértéket (csak IP-cím esetén), amelyhez megfelelő újracímkezési konfiguráció szükséges a portjegyzetek használatához. Javasoljuk, hogy a megbízható kaparás biztosítása érdekében explicit módon adja meg a portot.
Az alábbi minta a metrikákat üzemeltető pod széljegyzeteit határozza meg a következő helyen: <pod IP>:15020/metrics
```
prometheus.io/scrape: "true"
prometheus.io/port: "15020"
prometheus.io/path: "/metrics"
```
A konfiguráció betöltése eltarthat néhány percig, amíg az AMA-metrikák ReplicaSetje betölti ezt a konfigurációt.

Adatsík metrikáinak megtekintése

Lépjen az Azure Monitor-munkaterületre az Azure Portalon a metrikák PromQL használatával történő lekérdezéséhez.
Hozzon létre némi forgalmat, majd válassza ki a lekérdezéseket a közzétett metrikákból a metrikák megtekintéséhez. Futtathatja például a következő lekérdezést a waypoint által kezelt kérelmek teljes számának megtekintéséhez:
```
# ztunnel
istio_xds_connection_terminations_total

# waypoint
istio_requests_total

# istio-cni
istio_cni_install_ready
```

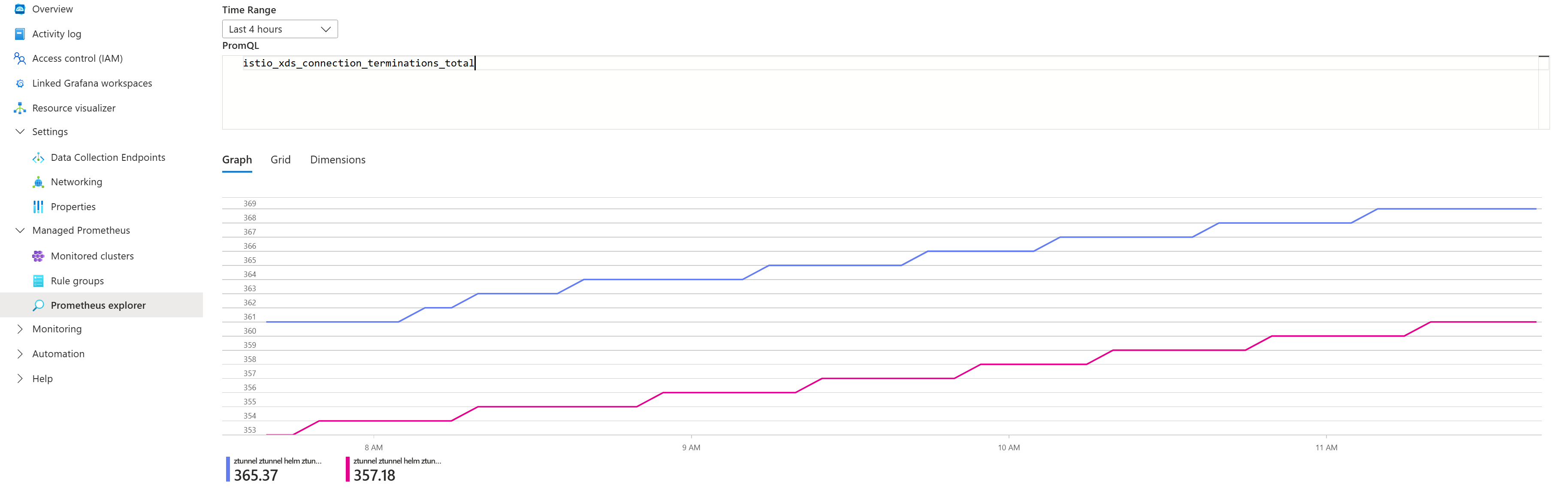

Az alábbi képernyőképen a minta lekérdezések eredményei láthatók:

A közzétett metrikák listája

Komponens	Közzétett metrikák
ZTunnel	`istio_build` `istio_xds_connection_terminations_total` `istio_xds_message_total` `istio_xds_message_bytes_total` `istio_tcp_connections_opened_total` `istio_tcp_connections_closed_total` `istio_tcp_received_bytes_total` `istio_tcp_sent_bytes_total` `istio_on_demand_dns` `istio_dns_requests_total` `istio_dns_upstream_requests` `istio_dns_upstream_failures` `istio_dns_upstream_request_duration_seconds` `workload_manager_active_proxy_count` `workload_manager_pending_proxy_count` `workload_manager_proxies_started_total` `workload_manager_proxies_stopped_total`
Istio CNI	`istio_cni_install_ready` `istio_cni_installs_total` `nodeagent_reconcile_events_total` `ztunnel_connected`
Útpont	`istio_build` `istio_request_bytes_bucket` `istio_request_bytes_count` `istio_request_bytes_sum` `istio_request_duration_milliseconds_bucket` `istio_request_duration_milliseconds_count` `istio_request_duration_milliseconds_sum` `istio_requests_total` `istio_response_bytes_bucket` `istio_response_bytes_count` `istio_response_bytes_sum`

Metrikák elérése közvetlenül a WayPoint-proxykból

Az Istio kérés- és válaszmetrikák mellett a waypoint proxyk is kibocsátanak Envoy metrikákat.

A waypoint által kibocsátott metrikák teljes listájának megkereséséhez továbbíthatja a névtérben lévő waypoint-proxyt, és az alábbi parancsokkal listázhatja a metrikákat:

# Port-forward to waypoint proxy
kubectl port-forward -n <namespace> deployment/waypoint 15020:15020 &

# List metrics exposed by waypoint
curl http://localhost:15020/stats/prometheus | grep -v '^#' | grep -v '^$' | awk -F'{' '{print $1}' | sort -u

Metrikák vizualizációja a Grafana használatával az Azure Portalon

Importálja az Istio közösségi irányítópultjait.
Generáljon forgalmat a tagfürthöz, majd navigáljon az Azure Monitor munkaterületére az Azure Portalban.
Válassza a figyelés>irányítópultokat a Grafanával.

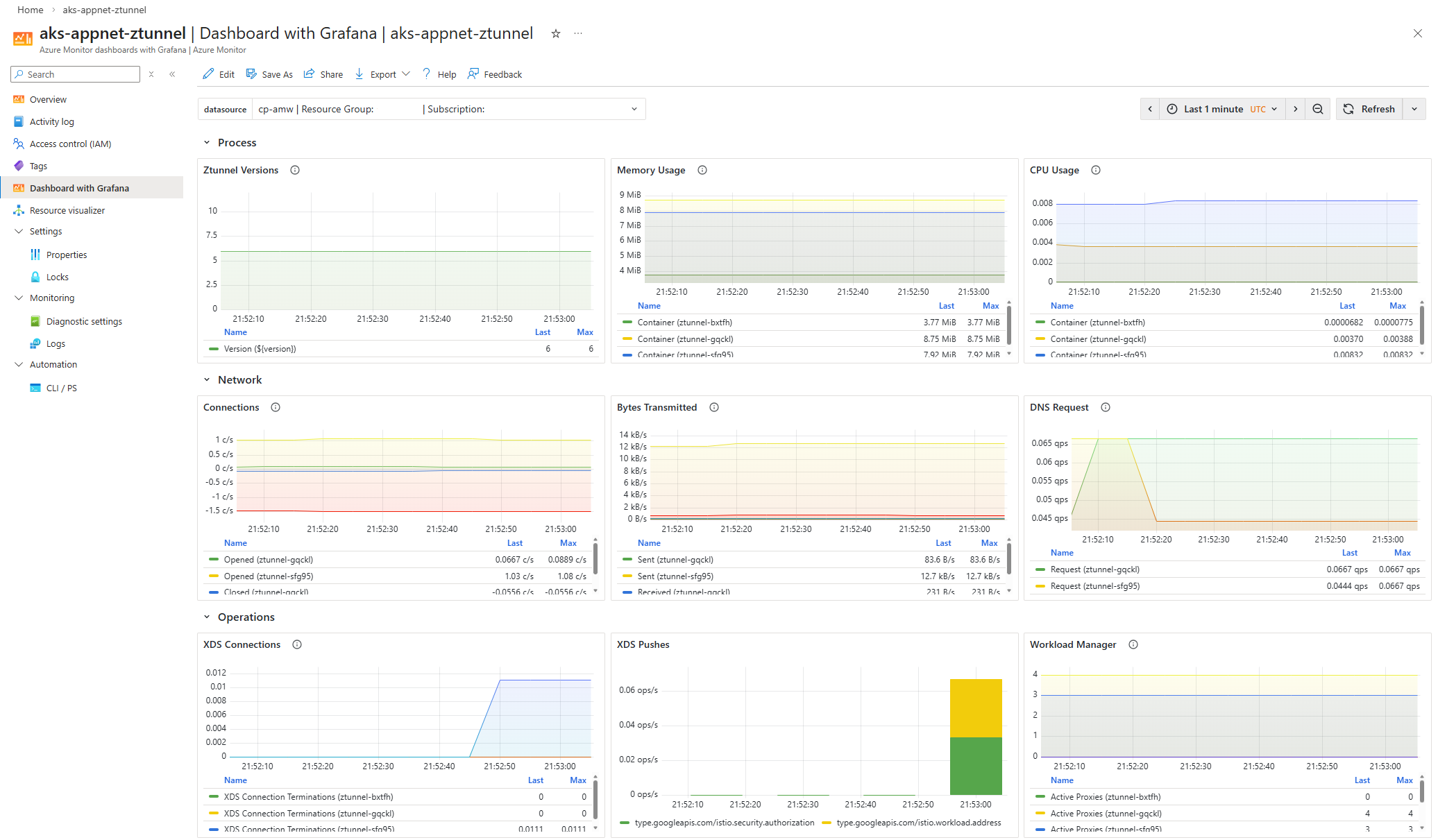

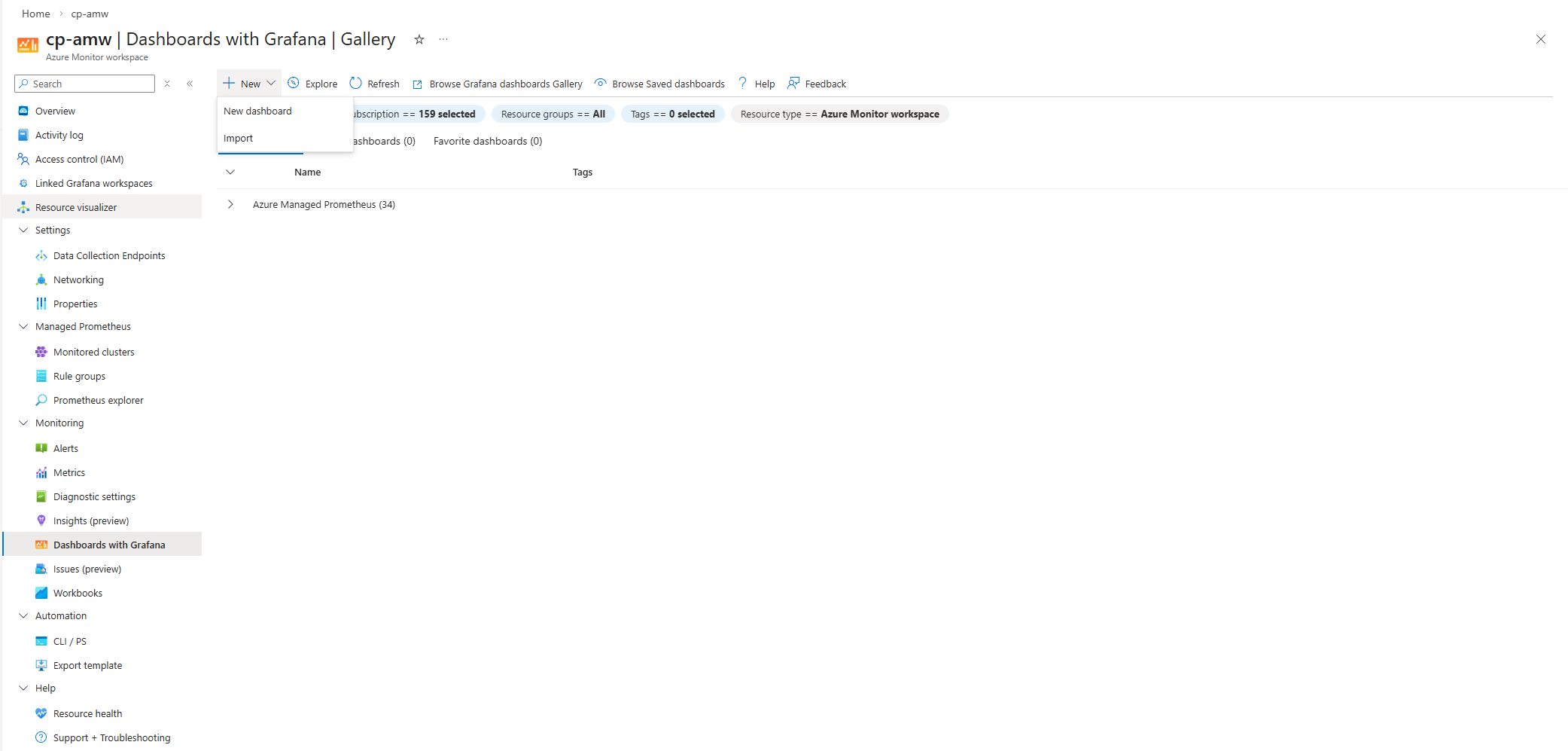

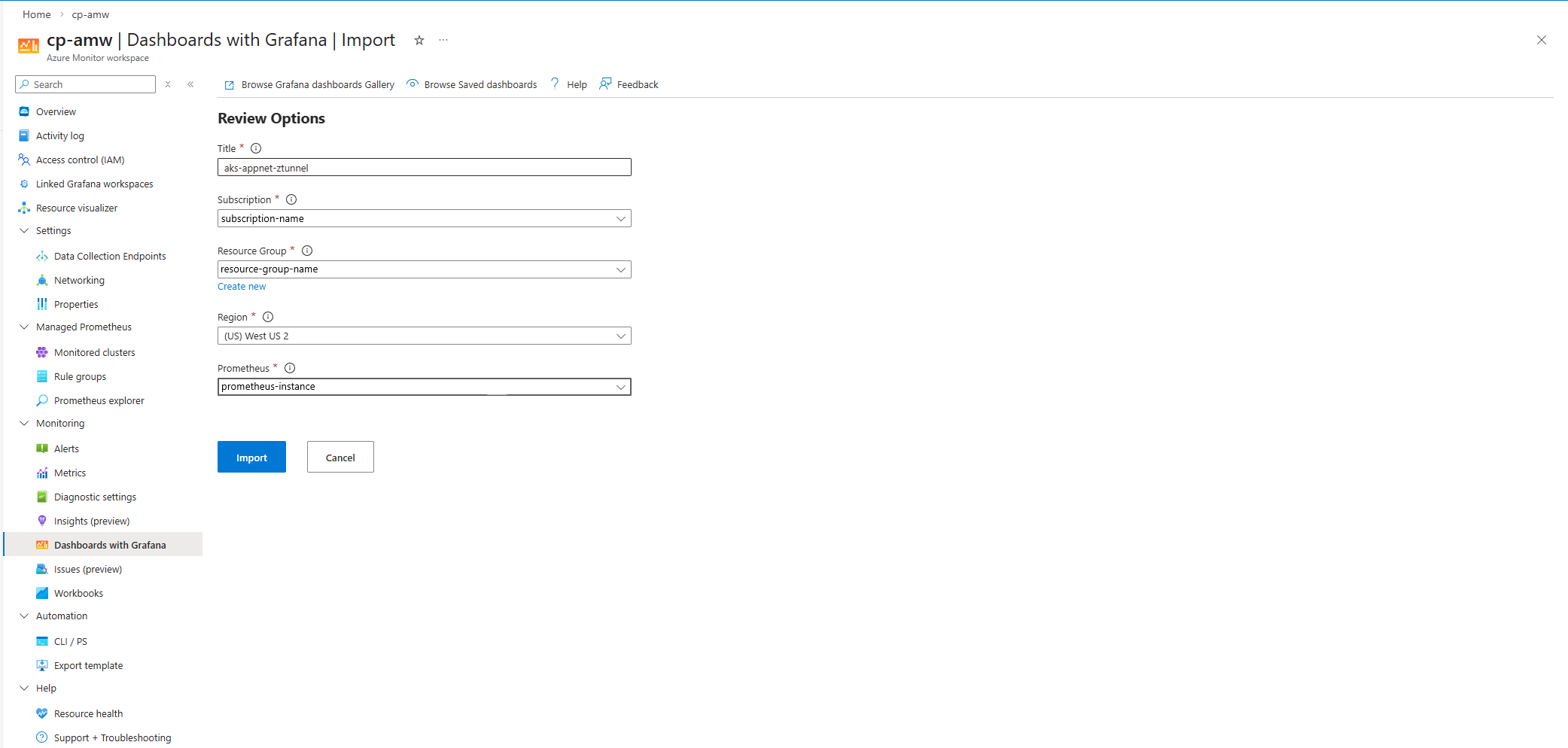

Az alábbi képernyőképeken példák láthatók az Istio Ztunnel-irányítópult importálására:

Ha irányítópultok helyett Azure Managed Grafana-t szeretne konfigurálni a Grafana használatával, olvassa el az Azure Managed Grafana-munkaterület létrehozása az Azure CLI használatával című témakört.

Az Azure Kubernetes Application Network megfigyelhetőségével és monitorozásával kapcsolatos további információkért tekintse meg az alábbi cikkeket:
