A virtuálisgép-elemzések Térkép funkciójának használata az alkalmazásösszetevők megértéséhez

Cikk
10/31/2023

A virtuálisgép-elemzésekben megtekintheti az Azure-ban vagy a környezetében futó Windows- és Linux rendszerű virtuális gépek felderített alkalmazásösszetevőit. A virtuális gépeket kétféleképpen figyelheti meg. A térképeket közvetlenül egy virtuális gépről tekintheti meg. Az Azure Monitor térképét is megtekintheti a virtuális gépek csoportjainak összetevőinek megtekintéséhez. Ez a cikk segít megérteni ezt a két megjelenítési módszert, valamint a Térkép funkció használatát.

A virtuálisgép-elemzések konfigurálásáról további információt a virtuálisgép-elemzések engedélyezése című témakörben talál.

Korlátozások

Ha az IP-tartományokat virtuális gépekkel vagy Azure-beli virtuálisgép-méretezési csoportokkal duplikálja alhálózatok és virtuális hálózatok között, a virtuálisgép-elemzések térképe helytelen információkat jeleníthet meg. Ez a probléma ismert. A felhasználói élmény javítása érdekében vizsgáljuk a lehetőségeket.
A Térkép funkció jelenleg csak az IPv4-et támogatja. Folyamatban van az IPv6 támogatásának vizsgálata. Az IPv6-ban bújtatva lévő IPv4-et is támogatjuk.
Egy erőforráscsoport vagy más nagy csoport térképét nehéz lehet megtekinteni. Bár továbbfejlesztettük a Térképet a nagy és összetett konfigurációk kezeléséhez, rájöttünk, hogy a térképen sok csomópont, kapcsolat és csomópont lehet fürtként. Elkötelezettek vagyunk amellett, hogy tovább növeljük a skálázhatóság támogatását.
Az ingyenes tarifacsomagban a VM Insights Map szolgáltatás csak öt, Log Analytics-munkaterülethez csatlakoztatott gépet támogat.

Előfeltételek

A virtuálisgép-elemzések Térkép funkciójának engedélyezéséhez a virtuális géphez az alábbi ügynökök egyikére van szükség:

Azure Monitor-ügynök engedélyezett folyamatokkal és függőségekkel.
A Log Analytics-ügynök engedélyezve van a virtuálisgép-elemzésekhez.

Fontos

Az örökölt Log Analytics-ügynök2024 augusztusára megszűnik. Ezt követően a Microsoft a továbbiakban nem nyújt támogatást a Log Analytics-ügynök számára. 2024 augusztusa előtt migráljon az Azure Monitor-ügynökbe az adatok betöltésének folytatásához.

További információ: Virtuálisgép-elemzések engedélyezése nem figyelt gépen.

Figyelmeztetés

Ha duplikált adatokat gyűjt egyetlen gépről az Azure Monitor-ügynökkel és a Log Analytics-ügynökkel, akkor a virtuálisgép-elemzések leképezési funkciója pontatlan lehet, mert nem ellenőrzi a duplikált adatokat.

Bevezetés a térkép használatába

Mielőtt belemerül a Térkép felületbe, meg kell értenie, hogyan jeleníti meg és jeleníti meg az információkat.

Akár közvetlenül egy virtuális gépről, akár az Azure Monitorból választja ki a Térkép funkciót, a Térkép funkció egységes élményt nyújt. Az egyetlen különbség az, hogy az Azure Monitor esetében egy térkép egy többrétegű alkalmazás vagy fürt összes tagját megjeleníti.

A Térkép funkció a virtuális gépek függőségeit jeleníti meg azoknak a futó folyamatoknak a felderítésével, amelyeket az alábbiak jellemeznek:

Aktív hálózati kapcsolatok a kiszolgálók között.
Bejövő és kimenő kapcsolat késése.
Portok bármely TCP-kapcsolattal rendelkező architektúrában egy megadott időtartományon keresztül.

Bontsa ki a virtuális gépet a folyamat részleteinek megjelenítéséhez, és csak azokat a folyamatokat, amelyek kommunikálnak a virtuális géppel. Az ügyfélcsoport a virtuális géphez csatlakozó előtérbeli ügyfelek számát jeleníti meg. A kiszolgálóport-csoportok azoknak a háttérkiszolgálóknak a számát jelenítik meg, amelyhez a virtuális gép csatlakozik. Bontsa ki a kiszolgálóportok csoportját az adott porton keresztül csatlakozó kiszolgálók részletes listájának megtekintéséhez.

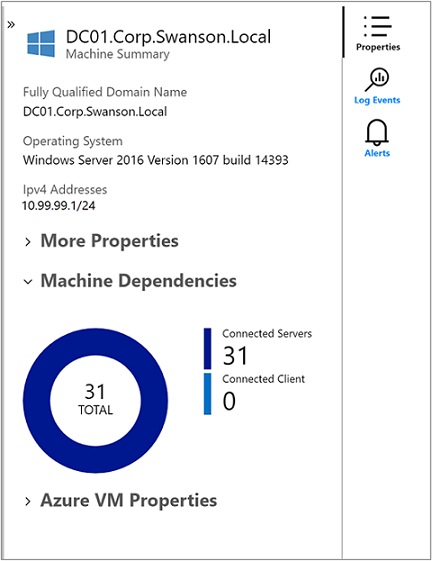

A virtuális gép kiválasztásakor a Tulajdonságok panelen láthatók a virtuális gép tulajdonságai. A tulajdonságok közé tartoznak az operációs rendszer által jelentett rendszerinformációk, az Azure-beli virtuális gép tulajdonságai, valamint a felderített kapcsolatokat összegző perecdiagram.

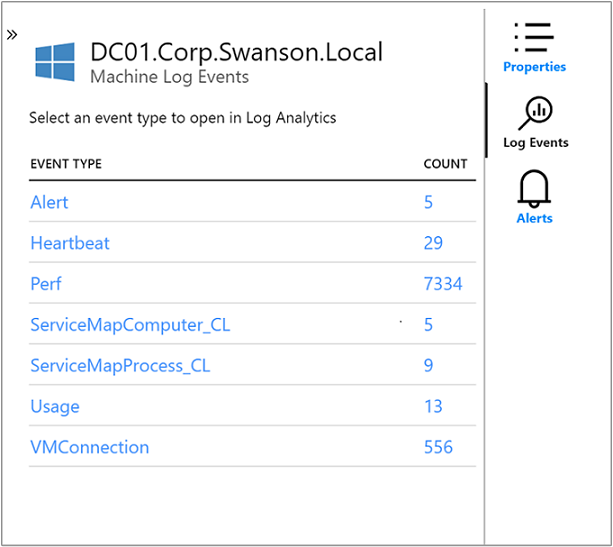

A panel jobb oldalán válassza a Naplóesemények lehetőséget a virtuális gép által az Azure Monitornak küldött adatok listájának megjelenítéséhez. Ezek az adatok lekérdezéshez érhetők el. Válassza ki bármelyik rekordtípust a Naplók lap megnyitásához, ahol az adott rekordtípus eredményei láthatók. Egy előre konfigurált lekérdezést is láthat, amely a virtuális gépre van szűrve.

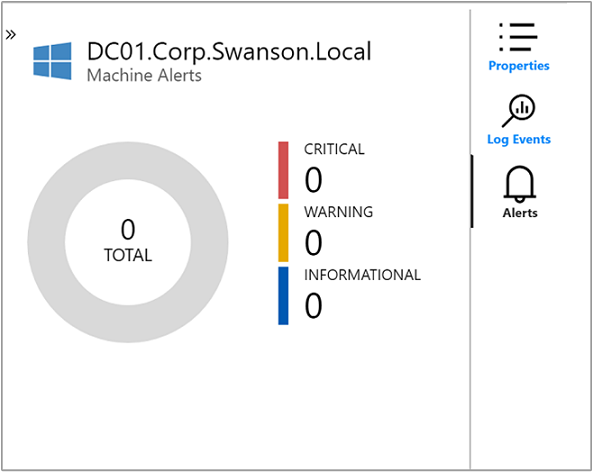

Zárja be a Naplók lapot, és térjen vissza a Tulajdonságok panelre. Itt válassza a Riasztások lehetőséget a virtuális gép állapotfeltétel-riasztásainak megtekintéséhez. A Térkép funkció integrálható az Azure-riasztásokkal a kiválasztott kiszolgáló riasztásainak megjelenítéséhez a kiválasztott időtartományban. A kiszolgáló megjeleníti az aktuális riasztások ikonját, a Gépi riasztások panel pedig a riasztásokat.

Ahhoz, hogy a Térkép funkció releváns riasztásokat jelenítsen meg, hozzon létre egy riasztási szabályt, amely egy adott számítógépre vonatkozik:

Adjon meg egy záradékot a riasztások számítógép szerinti csoportosításához (például 1 perces számítógép-időköz szerint).
A riasztás alapja egy metrika.

További információ az Azure-riasztásokról és a riasztási szabályok létrehozásáról: Egyesített riasztások az Azure Monitorban.

A jobb felső sarokban a Jelmagyarázat lehetőség a térkép szimbólumait és szerepköreit írja le. A térkép részletesebb megtekintéséhez és a jobb alsó sarokban található nagyítási vezérlők használatával mozoghat. Beállíthatja a nagyítási szintet, és a térképet az oldal méretéhez igazíthatja.

Csatlakozás ionmetrikák

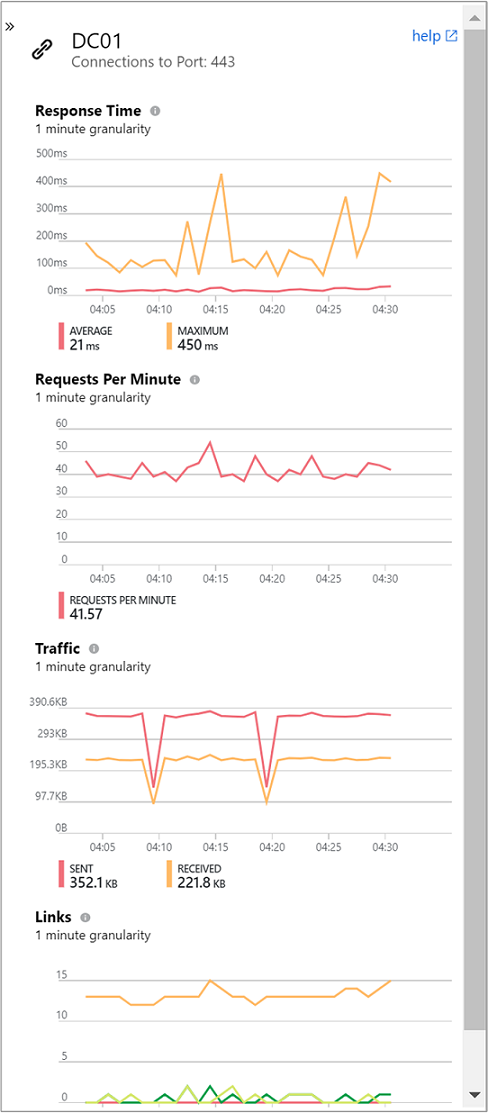

A Csatlakozás ions panel a kiválasztott kapcsolat szabványos metrikáit jeleníti meg a virtuális gépről a TCP-porton keresztül. A metrikák közé tartozik a válaszidő, a kérések percenkénti száma, a forgalom átviteli sebessége és a hivatkozások.

Sikertelen kapcsolatok

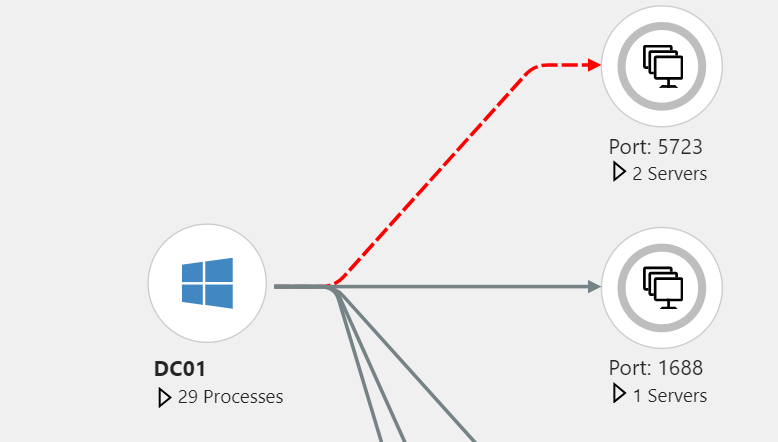

A térképen a folyamatok és számítógépek sikertelen kapcsolatai láthatók. A szaggatott piros vonal azt jelzi, hogy az ügyfélrendszer nem éri el a folyamatot vagy a portot. A függőségi ügynököt használó rendszerek esetében az ügynök a sikertelen kapcsolati kísérletekről számol be. A Leképezés funkció figyeli a folyamatot, ha megfigyeli a tcp-szoftvercsatornákat, amelyek nem hoznak létre kapcsolatot. Ez a hiba egy tűzfal, az ügyfél vagy a kiszolgáló helytelen konfigurációja vagy egy nem elérhető távoli szolgáltatás következménye lehet.

A sikertelen kapcsolatok megértése segíthet a hibaelhárításban, a migrálás ellenőrzésében, a biztonság elemzésében és a szolgáltatás általános architektúrájának megértésében. A sikertelen kapcsolatok néha ártalmatlanok, de gyakran problémára mutatnak. Csatlakozás feladatok sikertelenek lehetnek, például ha egy feladatátvevő környezet hirtelen elérhetetlenné válik, vagy ha két alkalmazásszint nem tud kommunikálni egymással egy felhőbeli migrálás után.

Ügyfélcsoportok

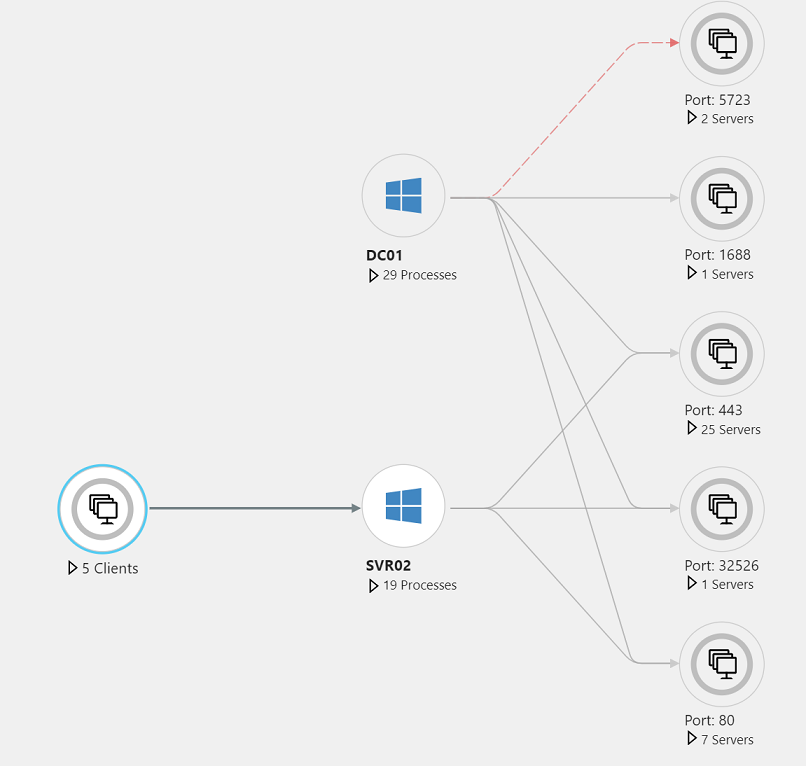

A térképen az ügyfélcsoportok a megfeleltetett géphez csatlakozó ügyfélgépeket jelölik. Egyetlen ügyfélcsoport egy adott folyamat vagy gép ügyfeleit jelöli.

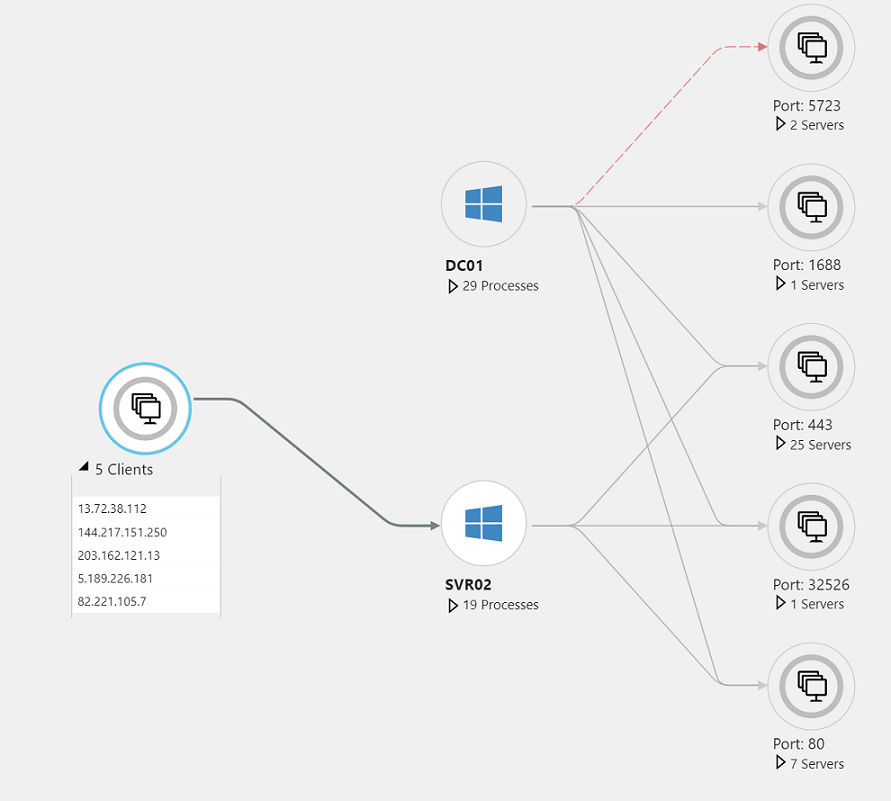

Az ügyfélcsoportban lévő rendszerek figyelt ügyfeleinek és IP-címeinek megtekintéséhez válassza ki a csoportot. A csoport tartalma az alábbi képen jelenik meg.

Ha a csoport figyelt és nem figyelt ügyfeleket tartalmaz, a csoport perecdiagramjának megfelelő szakaszát választva szűrheti az ügyfeleket.

Kiszolgálóport-csoportok

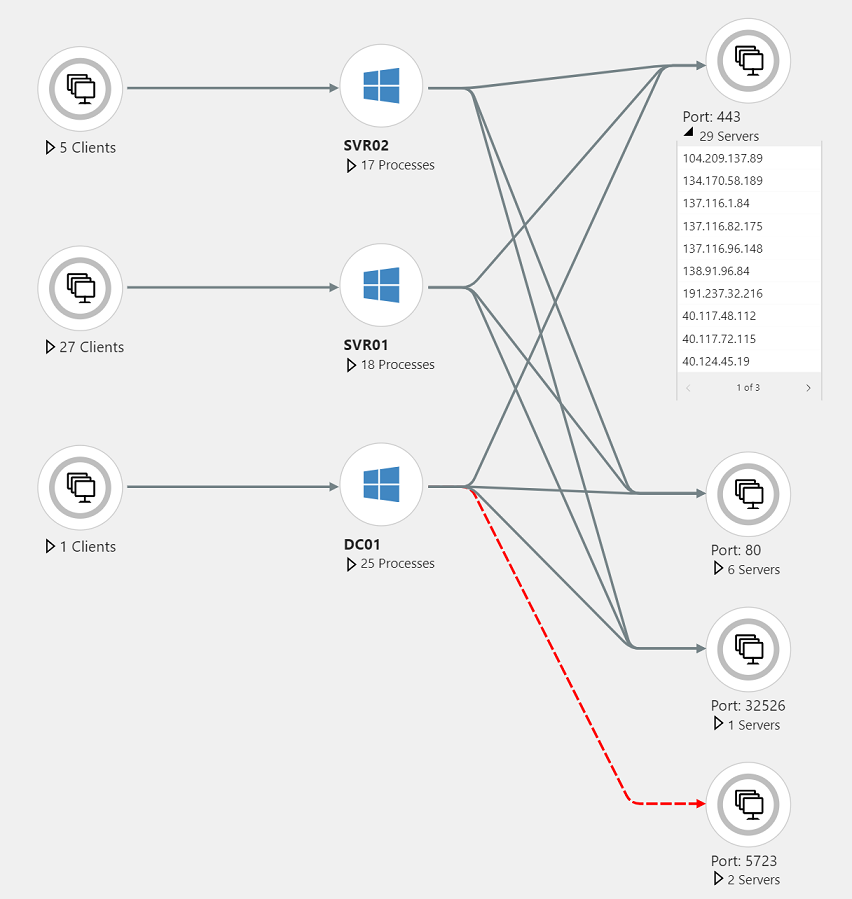

A kiszolgálóportcsoportok olyan kiszolgálók portjait jelölik, amelyek bejövő kapcsolatokkal rendelkeznek a leképezett gépről. A csoport tartalmazza a kiszolgálóportot és az adott porthoz csatlakozó kiszolgálók számát. Válassza ki a csoportot az egyes kiszolgálók és kapcsolatok megtekintéséhez.

Ha a csoport figyelt és nem figyelt kiszolgálókat is tartalmaz, kiválaszthatja a csoport perecdiagramjának megfelelő szakaszát a kiszolgálók szűréséhez.

Térkép megtekintése virtuális gépről

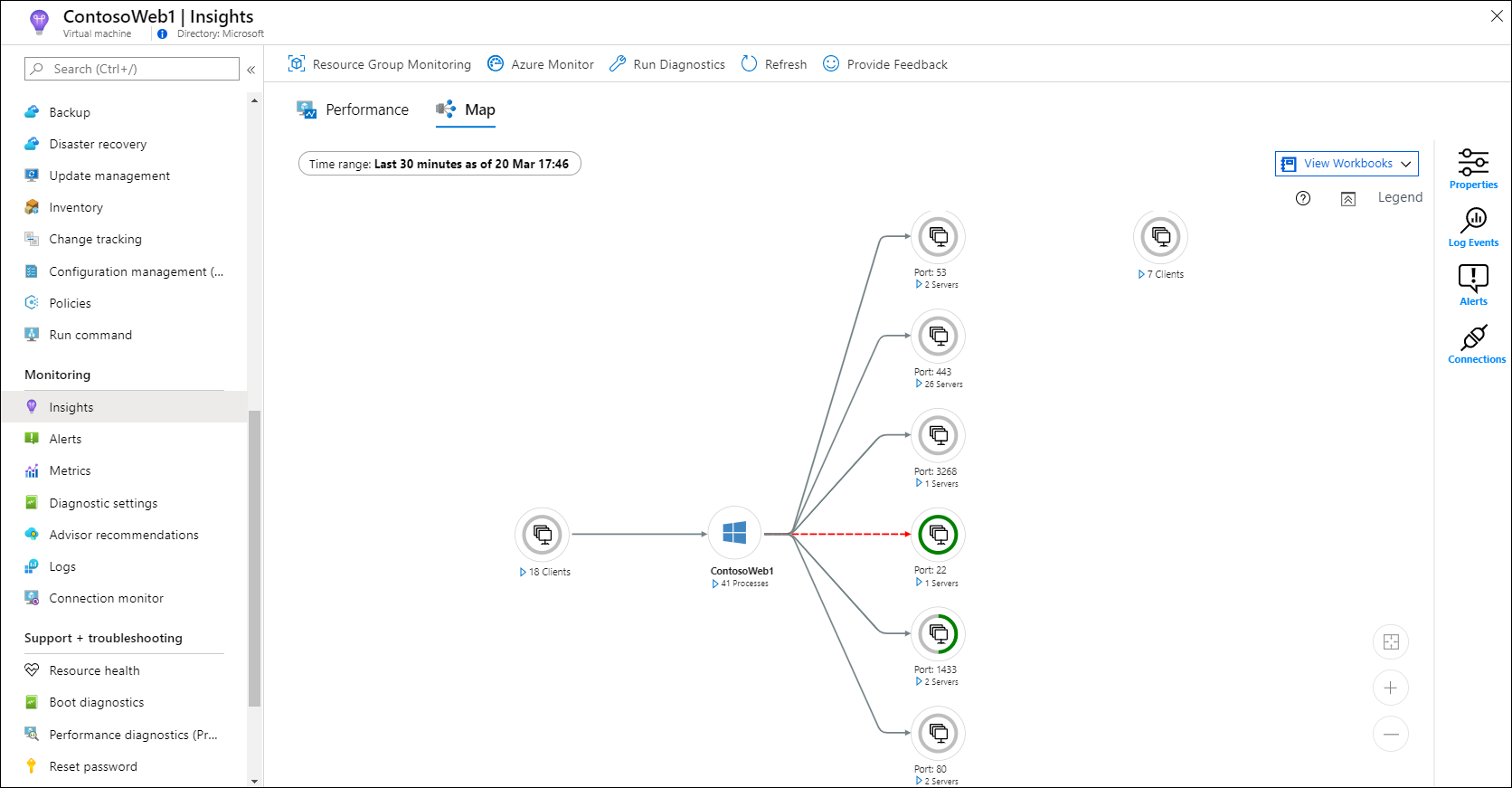

Virtuálisgép-elemzések elérése közvetlenül egy virtuális gépről:

Az Azure Portalon válassza a Virtuális gépek lehetőséget.
Válasszon ki egy virtuális gépet a listából. A Figyelés szakaszban válassza a Elemzések.
Válassza a Térkép lapot.

A térkép a virtuális gép függőségeit jeleníti meg úgy, hogy felderíti azokat a folyamatcsoportokat és folyamatokat, amelyek aktív hálózati kapcsolatokkal rendelkeznek egy megadott időtartományon keresztül.

Alapértelmezés szerint a térkép az utolsó 30 percet jeleníti meg. Ha meg szeretné tekinteni, hogyan néztek ki a függőségek a múltban, akár egy órás előzményidőtartományokat is lekérdezhet. A lekérdezés futtatásához használja a TimeRange választót a bal felső sarokban. Futtathat például egy lekérdezést egy incidens során, vagy megtekintheti a módosítás előtti állapotot.

Térkép megtekintése virtuálisgép-méretezési csoportból

Virtuálisgép-elemzések elérése közvetlenül egy virtuálisgép-méretezési csoportból:

Az Azure Portalon válassza ki a virtuálisgép-méretezési csoportokat.
Válasszon ki egy virtuális gépet a listából. Ezután a Figyelés szakaszban válassza a Elemzések.
Válassza a Térkép lapot.

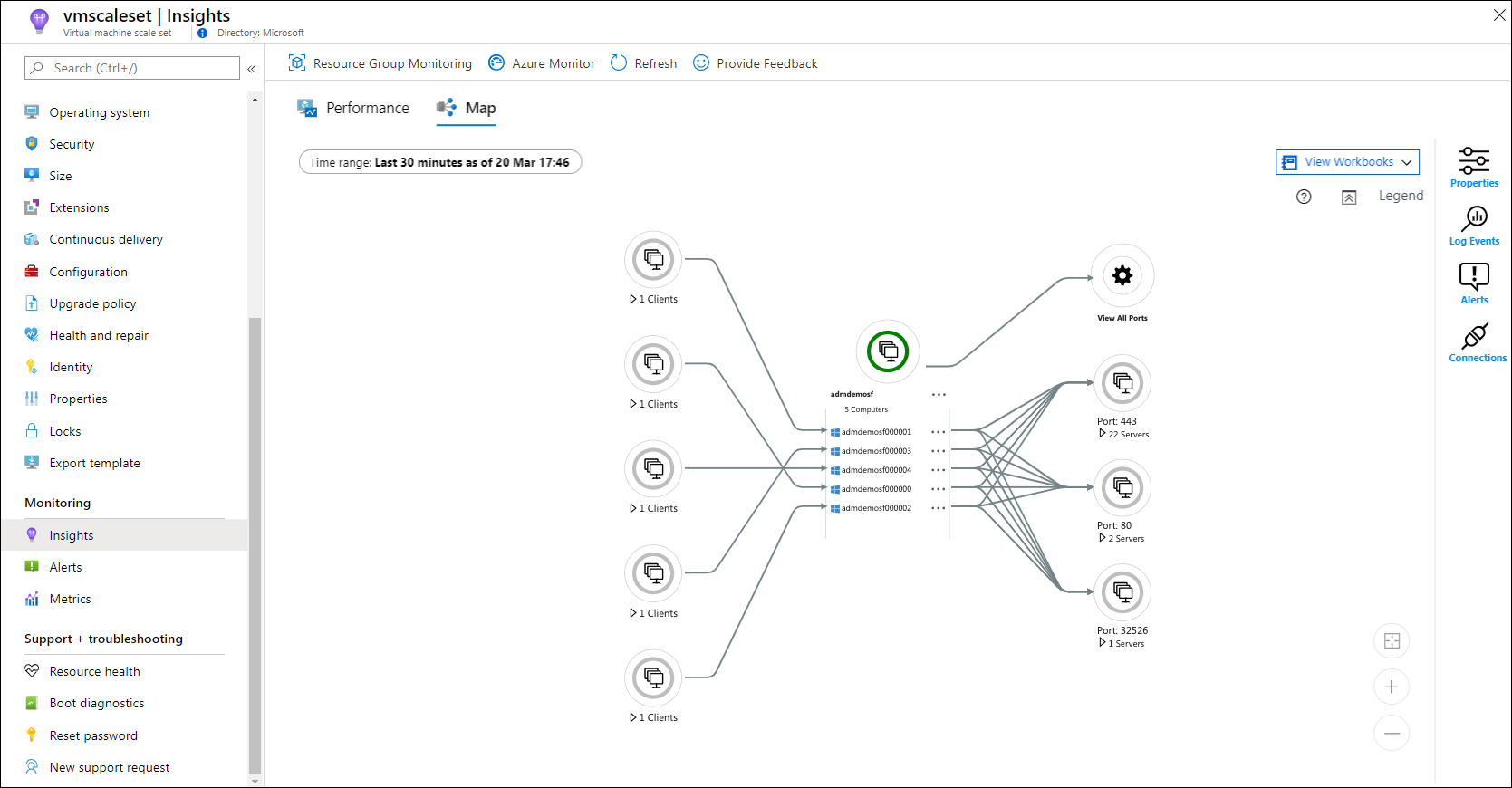

A térkép a méretezési csoport összes példányát csoportcsomópontként jeleníti meg a csoport függőségeivel együtt. A kibontott csomópont felsorolja a méretezési csoportban lévő példányokat. Ezeket a példányokat egyszerre 10-ben görgetheti végig.

Ha egy adott példányhoz szeretne térképet betölteni, először jelölje ki a példányt a térképen. Ezután kattintson a három pontra(...), és válassza a Kiszolgálótérkép betöltése lehetőséget. A megjelenő térképen olyan folyamatcsoportok és folyamatok jelennek meg, amelyek aktív hálózati kapcsolattal rendelkeznek egy megadott időtartományon keresztül.

Alapértelmezés szerint a térkép az utolsó 30 percet jeleníti meg. Ha meg szeretné tekinteni, hogyan néztek ki a függőségek a múltban, akár egy órás előzményidőtartományokat is lekérdezhet. A lekérdezés futtatásához használja a TimeRange választót. Futtathat például egy lekérdezést egy incidens során, vagy megtekintheti a módosítás előtti állapotot.

Feljegyzés

Egy adott példány térképét a virtuálisgép-méretezési csoport Példányok nézetéből is elérheti. A Gépház szakaszban lépjen a Példányok> Elemzések elemre.

Térkép megtekintése az Azure Monitorból

Az Azure Monitor térkép funkciója globális nézetet biztosít a virtuális gépekről és azok függőségéről. A Térkép funkció elérése az Azure Monitorban:

Az Azure Portalon válassza a Figyelés lehetőséget.
A Elemzések szakaszban válassza a Virtuális gépek lehetőséget.
Válassza a Térkép lapot.

Válasszon ki egy munkaterületet a lap tetején található Munkaterület-választóval . Ha egynél több Log Analytics-munkaterülettel rendelkezik, válassza ki azt a munkaterületet, amely engedélyezve van a megoldással, és amelynek virtuális gépei jelentéssel rendelkeznek.

A csoportválasztó a kijelölt munkaterülethez kapcsolódó előfizetéseket, erőforráscsoportokat, számítógépcsoportokat és virtuálisgép-méretezési csoportokat ad vissza. A kijelölés csak a Térkép funkcióra vonatkozik, és nem hatja át a teljesítményt vagy az állapotot.
