Helyek közötti VPN konfigurálása a vWAN-ban az Azure VMware-megoldáshoz

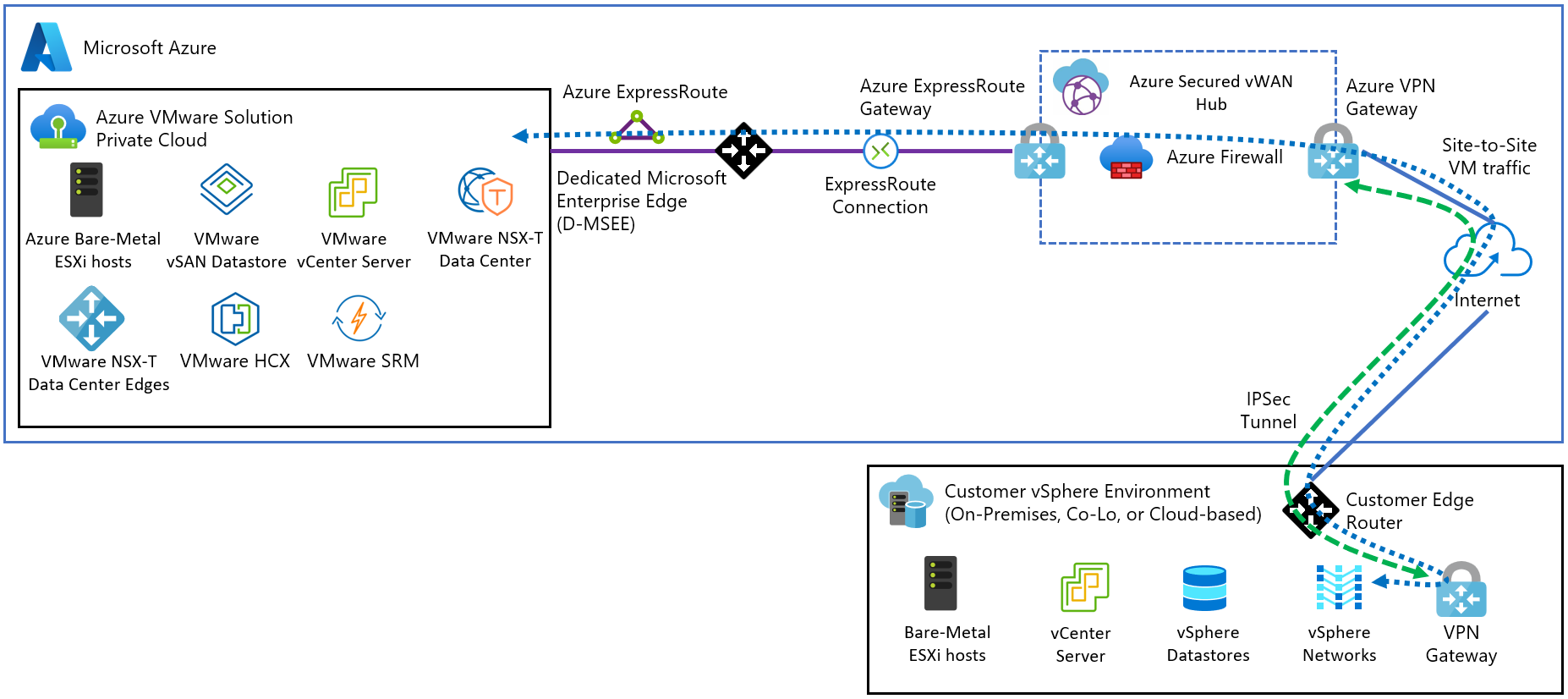

Ebből a cikkből megtudhatja, hogyan hozhat létre VPN -t (IPsec IKEv1 és IKEv2) helyek közötti alagútként a Microsoft Azure Virtual WAN hubon. A központ tartalmazza az Azure VMware Solution ExpressRoute-átjárót és a helyek közötti VPN-átjárót. Egy helyszíni VPN-eszközt csatlakoztat egy Azure VMware Solution-végponthoz.

Előfeltételek

Nyilvános IP-címmel kell rendelkeznie, amely egy helyszíni VPN-eszközön végződik.

Azure Virtual WAN létrehozása

1. A portál Erőforrás keresése sávján írja be a Virtual WAN kifejezést a keresőmezőbe, és válassza az Enter lehetőséget.

2. Válassza ki a virtuális WAN-okat az eredmények közül. A Virtual WANs lapon válassza a + Létrehozás lehetőséget a WAN létrehozása lap megnyitásához.

3. Töltse ki a mezőket a WAN létrehozása lap Alapszintű beállítások lapján. Módosítsa a példaértékeket úgy, hogy a környezetre vonatkozzanak.



   • Előfizetés: Válassza ki a használni kívánt előfizetést.
   • Erőforráscsoport: Hozzon létre újat, vagy használja a meglévőt.
   • Erőforráscsoport helye: Válasszon egy erőforráshelyet a legördülő listából. A WAN egy globális erőforrás, és nem egy adott régióban él. A létrehozott WAN-erőforrás kezeléséhez és megkereséséhez azonban ki kell választania egy régiót.
   • Név: Írja be a virtuális WAN-nak hívni kívánt nevet.
   • Típus: Alapszintű vagy Standard. Válassza a Standard lehetőséget. Ha az Alapszintű lehetőséget választja, ismerje meg, hogy az alapszintű virtuális WAN-k csak alapszintű központokat tartalmazhatnak. Az alapszintű központok csak helyek közötti kapcsolatokhoz használhatók.

4. Miután kitöltötte a mezőket, a lap alján válassza a Véleményezés +Létrehozás lehetőséget.

5. Az ellenőrzés sikeres befejezése után kattintson a Létrehozás gombra a virtuális WAN létrehozásához.

Virtuális központ létrehozása

A virtuális központ egy olyan virtuális hálózat, amelyet az Azure Virtual WAN hoz létre és használ. Ez a virtual WAN-hálózat magja egy régióban. Tartalmazhat átjárókat a helyek közötti és az ExpressRoute-hoz.

Tipp.

Átjárót is létrehozhat egy meglévő központban.

1. Nyissa meg a létrehozott virtuális WAN-t. A virtuális WAN lap bal oldali ablaktábláján, a Kapcsolatok területen válassza a Hubs lehetőséget.

2. A Hubs lapon válassza az +Új központ lehetőséget a Virtuális központ létrehozása lap megnyitásához.



3. A Virtuális központ létrehozása lap Alapszintű beállítások lapján töltse ki a következő mezőket:

   • Régió: Válassza ki azt a régiót, amelyben telepíteni szeretné a virtuális központot.
   • Név: Az a név, amellyel a virtuális központ ismert lesz.
   • Központi magáncímtér: A központ címtartománya a CIDR-jelölésben. A minimális címtér a /24 a központ létrehozásához.
   • Virtuális központ kapacitása: Válassza ki a legördülő listából. További információ: Virtuális központ beállításai.
   • Központi útválasztási beállítás: Hagyja meg a beállítást alapértelmezettként, az ExpressRoute-t kivéve, ha módosítania kell ezt a mezőt. További információ: Virtuális központ útválasztási beállításai.

VPN-átjáró létrehozása

1. A Virtuális központ létrehozása lapon kattintson a Webhely a webhelyre elemre a Webhely lap megnyitásához.



2. A Webhelyről webhely lapra hajtsa végre a következő mezőket:

   • Válassza az Igen lehetőséget helyek közötti VPN létrehozásához.

   • AS Szám: Az AS Szám mező nem szerkeszthető.

   • Átjáró méretezési egységei: Válassza ki az átjáró méretezési egységeinek értékét a legördülő listából. A méretezési egység lehetővé teszi a virtuális központban létrehozott VPN-átjáró összesített átviteli sebességének kiválasztását a helyek csatlakoztatásához.

     Ha 1 skálázási egység = 500 Mb/s értéket választ, az azt jelenti, hogy két redundanciapéldány jön létre, amelyek maximális átviteli sebessége 500 Mbps. Ha például öt ága van, mindegyik 10 Mb/s-ot tesz meg az ágon, akkor 50 Mbps-os aggregátumra lesz szüksége a fej végén. Az Azure VPN Gateway összesített kapacitásának tervezését a központba irányuló ágak számának támogatásához szükséges kapacitás felmérése után kell elvégezni.

   • Útválasztási beállítás: Az Azure útválasztási beállításával kiválaszthatja, hogyan halad a forgalom az Azure és az internet között. Dönthet úgy, hogy a forgalmat a Microsoft-hálózaton keresztül vagy az internetszolgáltató hálózatán (nyilvános interneten) keresztül irányítja. Ezeket a lehetőségeket hideg burgonya-útválasztásnak és forró burgonya-útválasztásnak is nevezik.

     A Virtual WAN nyilvános IP-címét a szolgáltatás rendeli hozzá a kiválasztott útválasztási beállítás alapján. A Microsoft-hálózaton vagy internetszolgáltatón keresztüli útválasztási beállításról az útválasztási beállításról szóló cikkben talál további információt.

3. Az ellenőrzéshez válassza az Áttekintés + létrehozás lehetőséget.

4. Válassza a Létrehozás lehetőséget a központ és az átjáró létrehozásához. Ez akár 30 percet is igénybe vehet. 30 perc elteltével frissítse a központot a Hubs oldalon. Válassza az Ugrás az erőforrásra lehetőséget az erőforráshoz való navigáláshoz.

Létrehozhat helyek közötti VPN-kapcsolatot

1. Az Azure Portalon válassza ki a korábban létrehozott virtuális WAN-t.

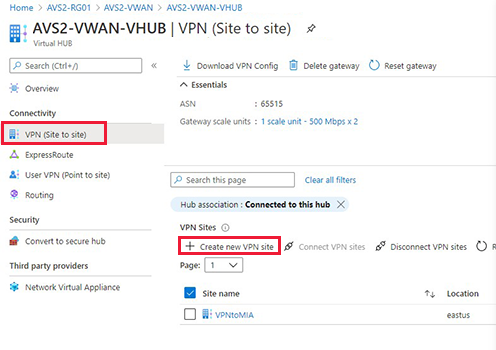

2. A virtuális központ áttekintésében válassza a Kapcsolati>VPN (helyek közötti)>Új VPN-hely létrehozása lehetőséget.



3. Az Alapismeretek lapon adja meg a szükséges mezőket.



   • Régió – Korábban helynek nevezett. Ebben a helyen szeretné létrehozni ezt a webhelyerőforrást.

   • Név – Az a név, amellyel hivatkozni szeretne a helyszíni webhelyre.

   • Eszköz szállítója – A VPN-eszköz szállítójának neve, például Citrix, Cisco vagy Barracuda. Segít az Azure Teamnek jobban megérteni a környezetet, hogy a jövőben további optimalizálási lehetőségeket adjon hozzá, vagy segítsen a hibaelhárításban.

   • Privát címtér – A helyszíni helyen található CIDR IP-címtér. Az erre a címtérre címzett forgalom át lesz irányítva a helyszíni helyre. A CIDR-blokk csak akkor szükséges, ha a BGP nincs engedélyezve a webhelyen.

   Feljegyzés

   Ha a webhely létrehozása után szerkessze a címteret (például adjon hozzá egy további címteret), 8–10 percet vehet igénybe a tényleges útvonalak frissítése az összetevők újbóli létrehozása során.

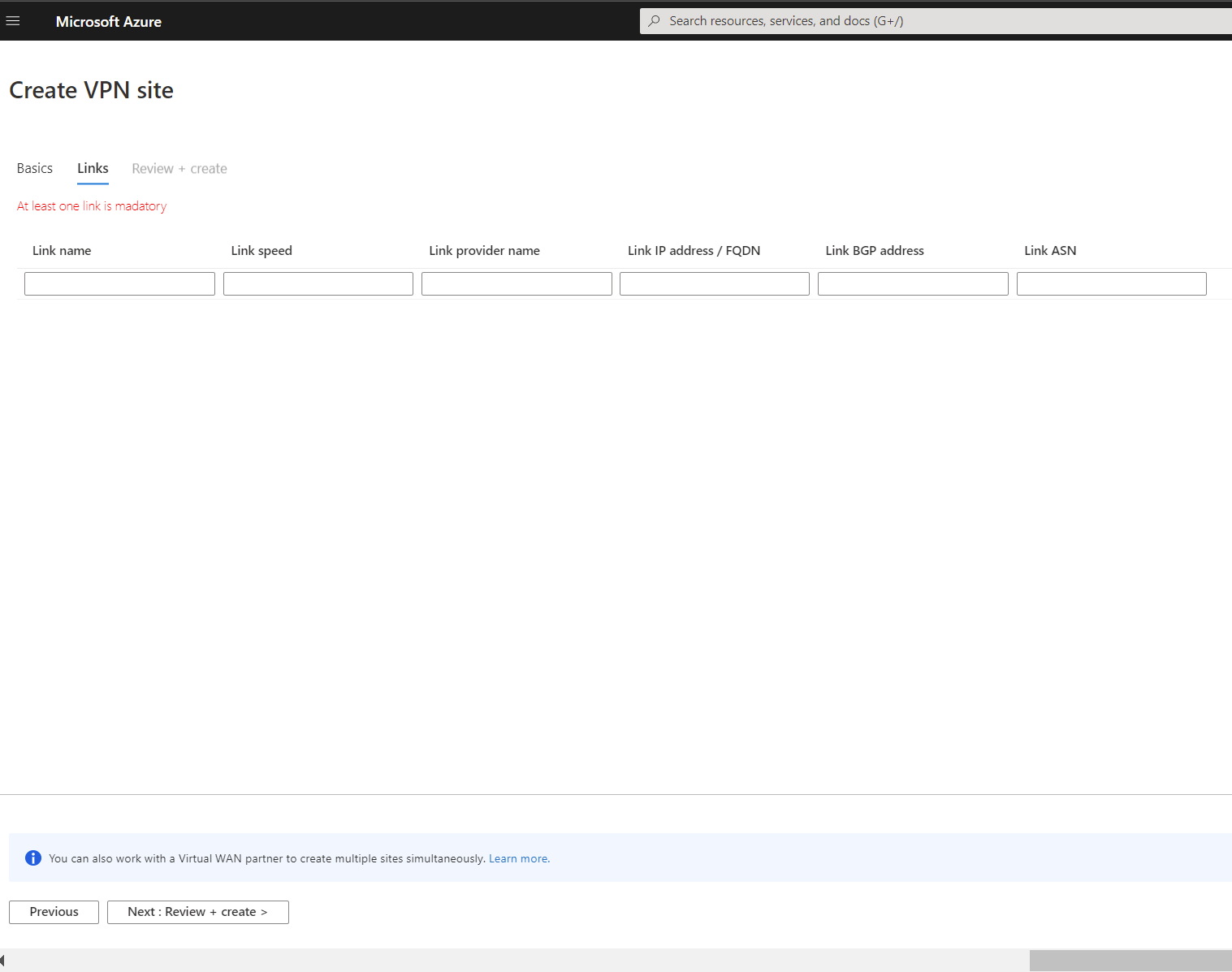

4. Válassza a Hivatkozások lehetőséget az ágon lévő fizikai hivatkozásokkal kapcsolatos információk hozzáadásához. Ha rendelkezik virtual WAN-partner CPE-eszközzel, kérdezze meg őket, hogy a rendszerükről beállított áginformáció-feltöltés részeként kicserélik-e ezeket az információkat az Azure-ral.

   A hivatkozás és a szolgáltatónevek megadása lehetővé teszi a csomópont részeként végül létrehozható átjárók számának megkülönböztetését. A BGP-nek és az autonóm rendszerszámnak (ASN) egyedinek kell lennie a szervezeten belül. A BGP biztosítja, hogy az Azure VMware Solution és a helyszíni kiszolgálók is meghirdethessék útvonalaikat az alagúton keresztül. Ha le van tiltva, a meghirdetni kívánt alhálózatokat manuálisan kell karbantartani. Ha az alhálózatok hiányoznak, a HCX nem alkotja meg a szolgáltatáshálót.

   Fontos

   Alapértelmezés szerint az Azure automatikusan hozzárendel egy privát IP-címet a GatewaySubnet előtagtartományból azure BGP IP-címként az Azure VPN-átjárón. Az egyéni Azure APIPA BGP-címre akkor van szükség, ha a helyszíni VPN-eszközök egy APIPA-címet (169.254.0.1–169.254.255.254) használnak BGP IP-címként. Az Azure VPN Gateway akkor választja ki az egyéni APIPA-címet, ha a megfelelő helyi hálózati átjáró-erőforrás (helyszíni hálózat) BGP-társ IP-címeként APIPA-címmel rendelkezik. Ha a helyi hálózati átjáró normál IP-címet használ (nem APIPA-t), az Azure VPN Gateway a GatewaySubnet tartományból visszaállítja a privát IP-címet.



5. Válassza az Áttekintés + létrehozás lehetőséget.

6. Lépjen a kívánt virtuális központra, és törölje a Hub társítás kijelölését a VPN-hely központhoz való csatlakoztatásához.



(Nem kötelező) Házirendalapú VPN helyek közötti alagutak létrehozása

Fontos

Ez nem kötelező lépés, és csak szabályzatalapú VPN-ekre vonatkozik.

A szabályzatalapú VPN-beállításokhoz helyszíni és Azure VMware Solution-hálózatokat kell megadni, beleértve a központtartományokat is. Ezek a tartományok határozzák meg a szabályzatalapú VPN-alagút helyszíni végpontjának titkosítási tartományát. Az Azure VMware Solution oldalán csak a szabályzatalapú forgalomválasztó jelzőt kell engedélyezni.

1. Az Azure Portalon nyissa meg a Virtual WAN-központ webhelyét, és a Kapcsolatok területen válassza a VPN (Helyek közötti) lehetőséget.

2. Válassza ki azt a VPN-helyet, amelyhez egyéni IPsec-szabályzatot szeretne beállítani.

3. Válassza ki a VPN-webhely nevét, válassza a jobb szélen az Egyebek (...), majd a VPN-kapcsolat szerkesztése lehetőséget.



   • Internet Protocol Security (IPSec), válassza az Egyéni lehetőséget.

   • Szabályzatalapú forgalomválasztó használata, válassza az Engedélyezés lehetőséget

   • Adja meg az IKE 1. fázisának és az IKE 2. fázisának (ipsec) részleteit.

4. Módosítsa az IPsec-beállítást alapértelmezettről egyénire, és szabja testre az IPsec-házirendet. Ezután válassza a Mentés lehetőséget.



   A szabályzatalapú titkosítási tartomány részét képező forgalomválasztóknak vagy alhálózatoknak a következőknek kell lenniük:

   • Virtual WAN Hub /24

   • Azure VMware Solution magánfelhő /22

   • Csatlakoztatott Azure-beli virtuális hálózat (ha van ilyen)

VPN-hely csatlakoztatása a központhoz

1. Válassza ki a VPN-webhely nevét, majd válassza a VPN-webhelyek csatlakoztatása lehetőséget.

2. Az Előre megosztott kulcs mezőben adja meg a helyszíni végponthoz korábban definiált kulcsot.

   Tipp.

   Ha nem rendelkezik korábban definiált kulccsal, üresen hagyhatja ezt a mezőt. A rendszer automatikusan létrehoz egy kulcsot.



3. Ha tűzfalat helyez üzembe a központban, és ez a következő ugrás, állítsa az Alapértelmezett útvonal propagálása beállítást engedélyezésre.

   Ha engedélyezve van, a Virtual WAN hub csak akkor propagálja a kapcsolatot, ha a központ már megtanulta az alapértelmezett útvonalat a tűzfal központi telepítésekor, vagy ha egy másik csatlakoztatott hely kényszerített bújtatása engedélyezve van. Az alapértelmezett útvonal nem a Virtual WAN hubról származik.

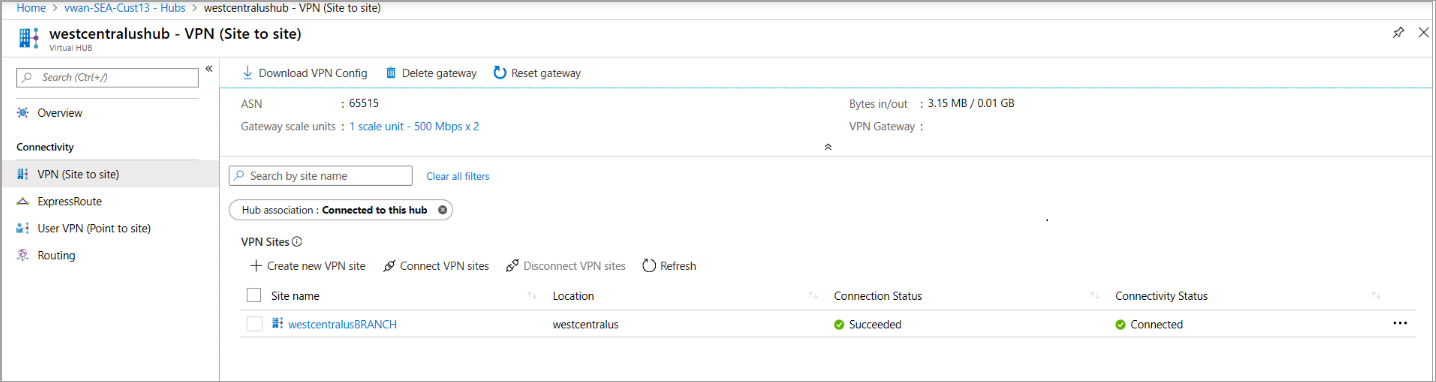

4. Válassza a Kapcsolódás lehetőséget. Néhány perc elteltével a webhely megjeleníti a kapcsolat és a kapcsolat állapotát.



   Kapcsolat állapota: A VPN-helyet az Azure Hub VPN-átjárójával összekötő kapcsolat Azure-erőforrásának állapota. A vezérlősík sikeres működése után az Azure VPN Gateway és a helyszíni VPN-eszköz kapcsolatot létesít.

   Kapcsolat állapota: Az Azure VPN-átjárója és a VPN-hely közötti tényleges kapcsolat (adatútvonal) állapota. A következő állapotok bármelyikét megjelenítheti:

   • Ismeretlen: Általában látható, hogy a háttérrendszerek dolgoznak-e egy másik állapotra való áttérésen.
   • Csatlakozás: Az Azure VPN Gateway megpróbálja elérni a tényleges helyszíni VPN-helyet.
   • Csatlakoztatva: Az Azure VPN Gateway és a helyszíni VPN-hely közötti kapcsolat.
   • Leválasztva: Általában akkor látható, ha valamilyen okból megszakadt (a helyszínen vagy az Azure-ban)

5. Töltse le a VPN-konfigurációs fájlt, és alkalmazza a helyszíni végpontra.

   1. A VPN (helyek közötti) lapon, a tetején válassza a VPN-konfiguráció letöltése lehetőséget. Az Azure létrehoz egy tárfiókot a "microsoft-network-[location]" erőforráscsoportban, ahol a hely a WAN helye. Miután alkalmazza a konfigurációt a VPN-eszközökre, törölheti ezt a tárfiókot.

   2. A létrehozás után kattintson a hivatkozásra a letöltéshez.

   3. Alkalmazza a konfigurációt a helyszíni VPN-eszközére.

   A konfigurációs fájlról további információt a VPN-eszköz konfigurációs fájljáról szóló cikkben talál.

6. Az Azure VMware Solution ExpressRoute javítása a Virtual WAN hubon.

   Fontos

   A platform javítása előtt létre kell hoznia egy magánfelhőt.

   Fontos

   A Virtual WAN Hub részeként konfigurált ExpressRoute-átjáróval is rendelkeznie kell.

   1. Az Azure Portalon nyissa meg az Azure VMware Solution magánfelhőt.

   2. A Kezelés területen válassza a Kapcsolat lehetőséget.

   3. Válassza az ExpressRoute lapot, majd válassza a + Engedélyezési kulcs kérése lehetőséget.



   4. Adja meg az engedélyezési kulcs nevét, majd válassza a Létrehozás lehetőséget.

      A kulcs létrehozása körülbelül 30 másodpercet vehet igénybe. A kulcs létrehozása után megjelenik a magánfelhő engedélyezési kulcsainak listájában.



   5. Másolja ki az engedélyezési kulcsot és az ExpressRoute-azonosítót. Szüksége van rájuk a társviszony-létesítés befejezéséhez. Az engedélyezési kulcs egy idő után eltűnik, ezért amint megjelenik, másolja ki.

7. Kapcsolja össze az Azure VMware Solutiont és a VPN-átjárót a Virtual WAN hubon. Az előző lépésben használt engedélyezési kulcsot és ExpressRoute-azonosítót (peer circuit URI) használja.

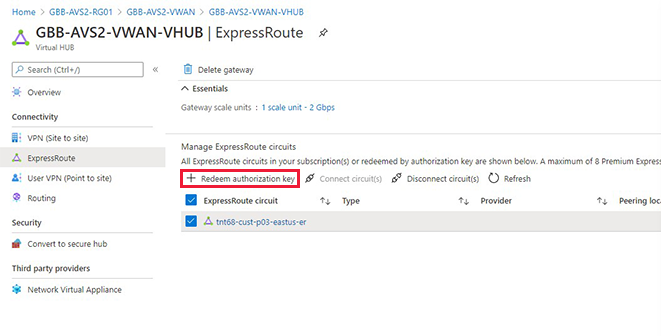

   1. Válassza ki az ExpressRoute-átjárót, majd válassza az Engedélyezési kulcs beváltása lehetőséget.



   2. Illessze be az engedélyezési kulcsot az Engedélyezési kulcs mezőbe.

   3. Illessze be az ExpressRoute-azonosítót a Társcsoport URI mezőjébe.

   4. Jelölje be az ExpressRoute-kapcsolatcsoport automatikus társítása a központhoz jelölőnégyzetet.

   5. Válassza a Hozzáadás lehetőséget a hivatkozás létrehozásához.

8. A kapcsolat teszteléséhez hozzon létre egy NSX-T adatközpont-szegmenst , és hozzon létre egy virtuális gépet a hálózaton. Pingelje a helyszíni és az Azure VMware-megoldás végpontjait is.

   Feljegyzés

   Várjon körülbelül 5 percet, mielőtt teszteli az ExpressRoute-kapcsolatcsoport mögötti ügyfél kapcsolatát, például egy korábban létrehozott virtuális gépen.
