Oktatóanyag: az Azure Stack Edge Pro FPGA Csatlakozás, beállítása és aktiválása

Fontos

Az Azure Stack Edge Pro FPGA-eszközök 2024 februárjában érik el az üzemidőt. Ha új üzembe helyezéseket fontolgat, javasoljuk, hogy vizsgálja meg az Azure Stack Edge Pro 2-t vagy az Azure Stack Edge Pro GPU-eszközöket a számítási feladatokhoz.

Ez az oktatóanyag azt ismerteti, hogyan csatlakozhat, állíthat be és aktiválhat Azure Stack Edge Pro FPGA-eszközt a helyi webes felhasználói felület használatával.

A beállítási és aktiválási folyamat körülbelül 20 percet vehet igénybe.

Ebben az oktatóanyagban az alábbiakkal fog megismerkedni:

• Csatlakozás fizikai eszközre
• A fizikai eszköz beállítása és aktiválása

Előfeltételek

Az Azure Stack Edge Pro FPGA-eszköz konfigurálása és beállítása előtt győződjön meg arról, hogy:

• A fizikai eszközt az Azure Stack Edge Pro FPGA telepítésében leírtak szerint telepítette.
• Az Azure Stack Edge Pro FPGA-eszköz kezeléséhez létrehozott Azure Stack Edge szolgáltatás aktiválási kulcsával rendelkezik. További információ: Felkészülés az Azure Stack Edge Pro FPGA üzembe helyezésére.

Csatlakozás a helyi webes felhasználói felület beállításához

1. Konfigurálja a számítógépen található Ethernet-adaptert az Azure Stack Edge Pro FPGA-eszközhöz való csatlakozáshoz a 192.168.100.5 statikus IP-címmel és a 255.255.255.0 alhálózattal.

2. Csatlakoztassa a számítógépet az eszközön a PORT 1-hez. A következő ábra alapján azonosíthatja eszközén a PORT 1-et.



3. Nyissa meg egy böngészőablakot, és lépjen az eszköz helyi webes felhasználói felületére a https://192.168.100.10 címen.
   Ez a művelet eltarthat pár percig, miután bekapcsolta az eszközt.

   Megjelenik egy hiba vagy egy figyelmeztetés, amely azt jelzi, hogy probléma van a webhely biztonsági tanúsítványával.



4. Válassza a Folytatás elemet, hogy a weblapra lépjen.
   Ezek a lépések eltérők lehetnek, attól függően, hogy milyen böngészőt használ.

5. Jelentkezzen be az eszköz webes felhasználói felületére. Az alapértelmezett jelszó a Password1.



6. Ha a rendszer kéri, módosítsa az eszköz rendszergazdai jelszavát.
   Az új jelszó 8–16 karakterből állhat. A következő karakterek közül háromfélét tartalmaznia kell: kisbetűk, nagybetűk, számok és speciális karakterek.

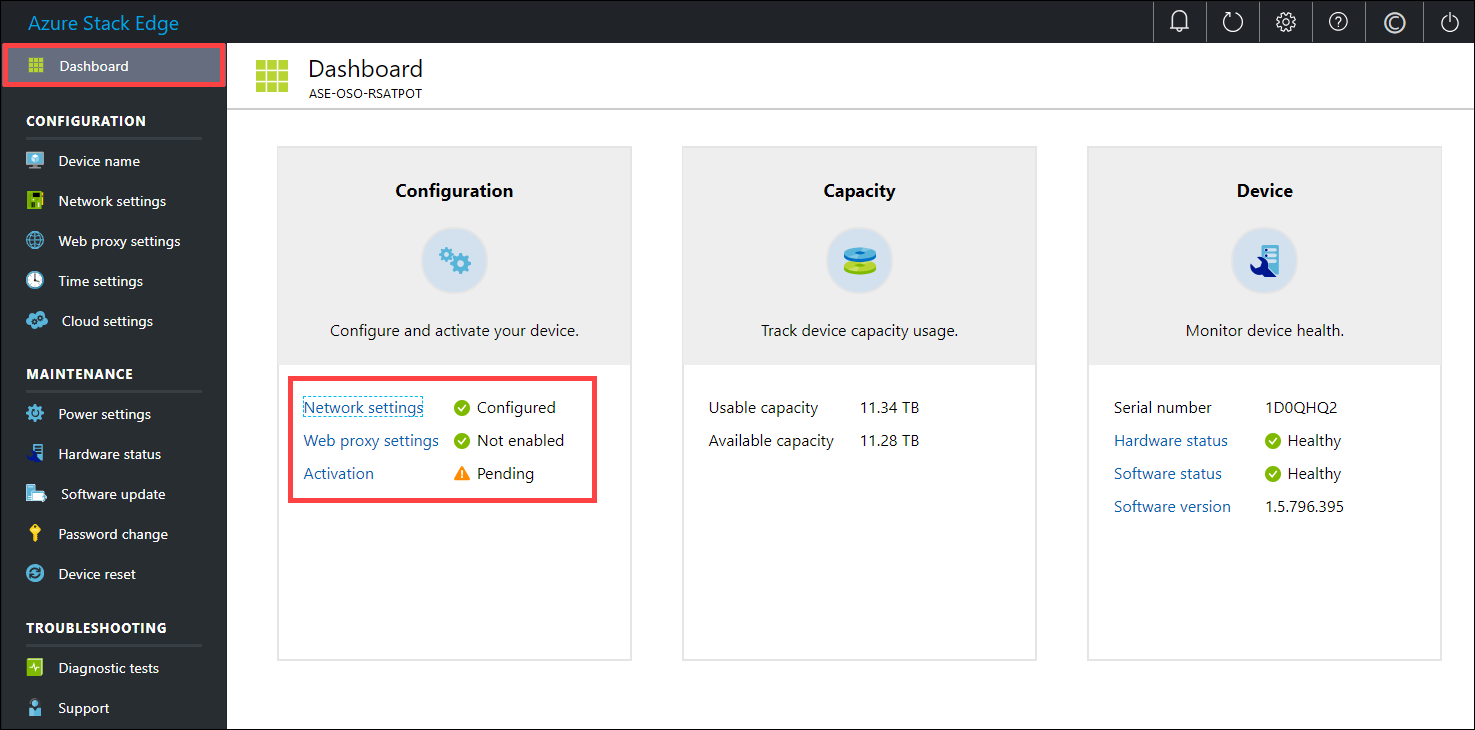

Most már az eszköz irányítópultján van.

A fizikai eszköz beállítása és aktiválása

Az irányítópult megjeleníti a fizikai eszköz Azure Stack Edge szolgáltatásban való konfigurálásához és regisztrálásához szükséges különböző beállításokat. Az eszköznév, a hálózati beállítások, a webes proxybeállítások és az időbeállítások megadása nem kötelező. Az egyetlen szükséges beállítás a felhőbeállítások.

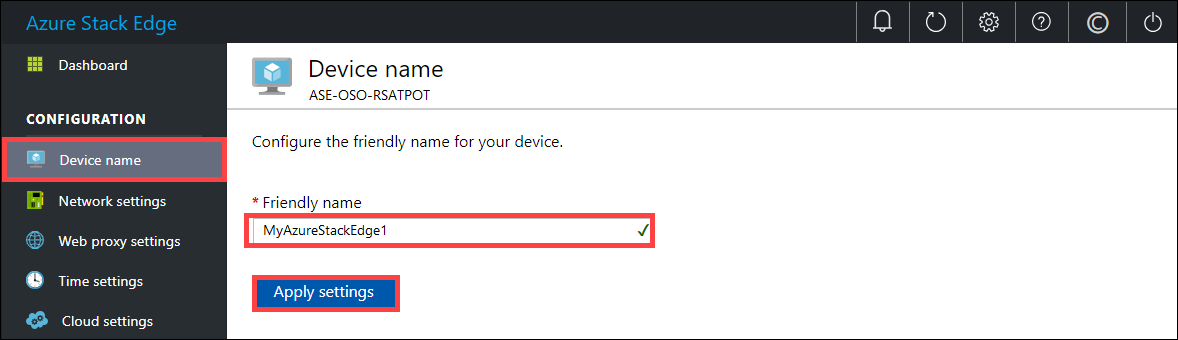

1. A bal oldali panelen válassza az Eszköz nevét, majd adjon meg egy rövid nevet az eszköznek.
   A rövid névnek 1–15 karakter hosszúságúnak kell lennie, és betűkkel, számokkal és kötőjelekkel kell rendelkeznie.

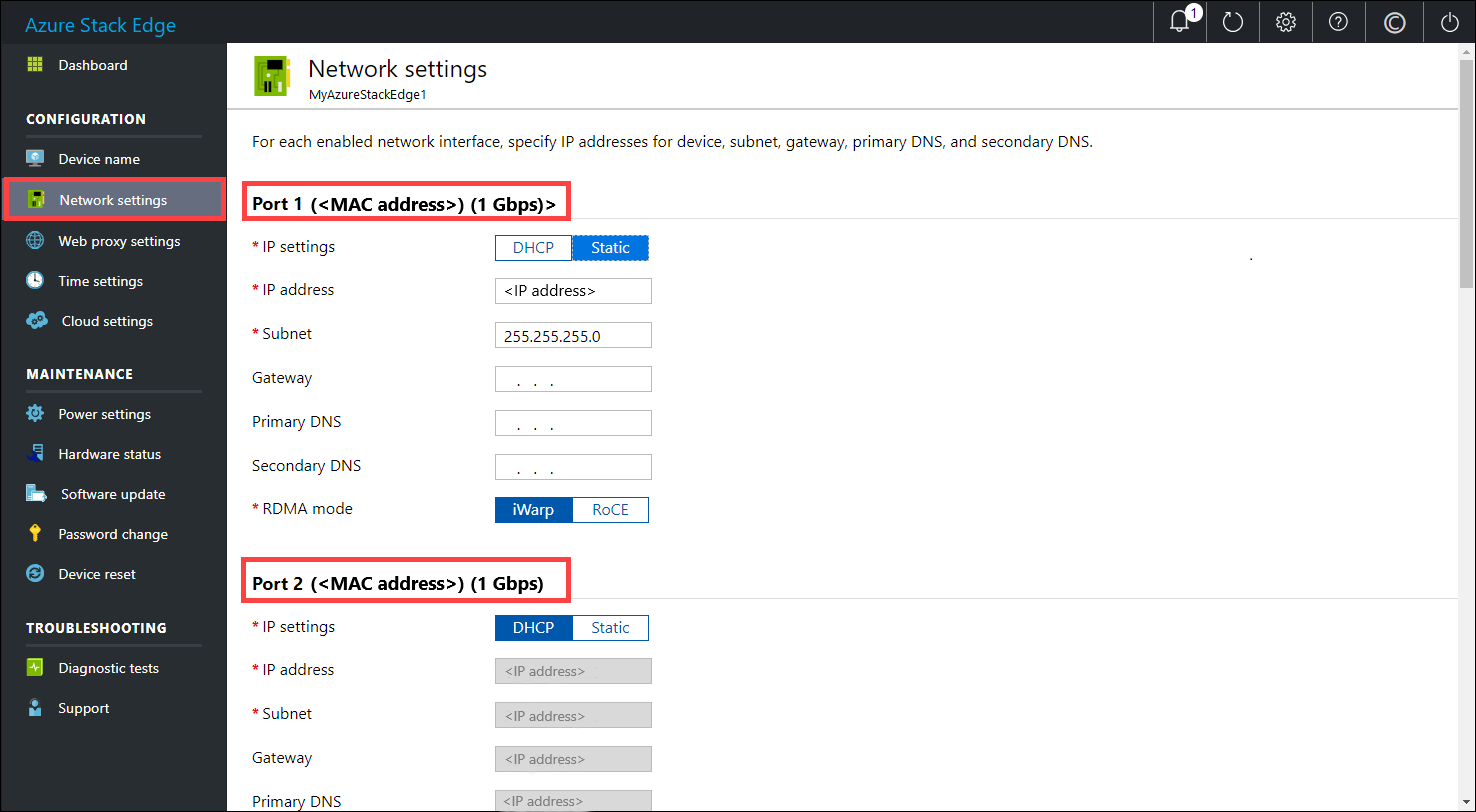

2. (Nem kötelező) A bal oldali panelen válassza a Hálózati beállítások lehetőséget , majd konfigurálja a beállításokat.
   A fizikai eszközön hat hálózati adapter található. A PORT 1 és PORT 2 jelzésű portok 1 Gbps hálózati adapterek. A PORT 3, a PORT 4, a PORT 5 és a PORT 6 mind 25 Gb/s sebességű hálózati adapterek, amelyek 10 Gb/s-os hálózati adapterként is szolgálhatnak. A PORT 1 automatikusan csak felügyeleti portként van konfigurálva, a PORT 2–PORT 6 pedig mind adatport. A Hálózat beállításai lap az alábbi módon jelenik meg.



   A hálózati beállítások konfigurálása közben figyeljen a következőkre:

   • Ha a DHCP engedélyezve van a környezetben, a hálózati adapterek beállítása automatikusan megtörténik. A rendszer automatikusan hozzárendel egy IP-címet, egy alhálózatot, egy átjárót és egy DNS-t.

   • Ha a DHCP nincs engedélyezve, szükség esetén statikus IP-címeket rendelhet hozzá.

   • A hálózati adapterT IPv4-ként konfigurálhatja.

     Feljegyzés

     Azt javasoljuk, hogy a hálózati adapter helyi IP-címét ne módosítsa statikusról DHCP-re, hacsak nem rendelkezik másik IP-címmel az eszközhöz való csatlakozáshoz. Ha egy hálózati adaptert használ és DHCP-re vált, a DHCP-címeket nem lehet meghatározni. Ha DHCP-címre szeretne váltani, várjon, amíg az eszköz regisztrálja magát a szolgáltatásban, majd hajtsa végre a módosítást. Ezután megtekintheti az összes adapter IP-címeit az Eszköz tulajdonságai között az Azure Portalon a szolgáltatáshoz.

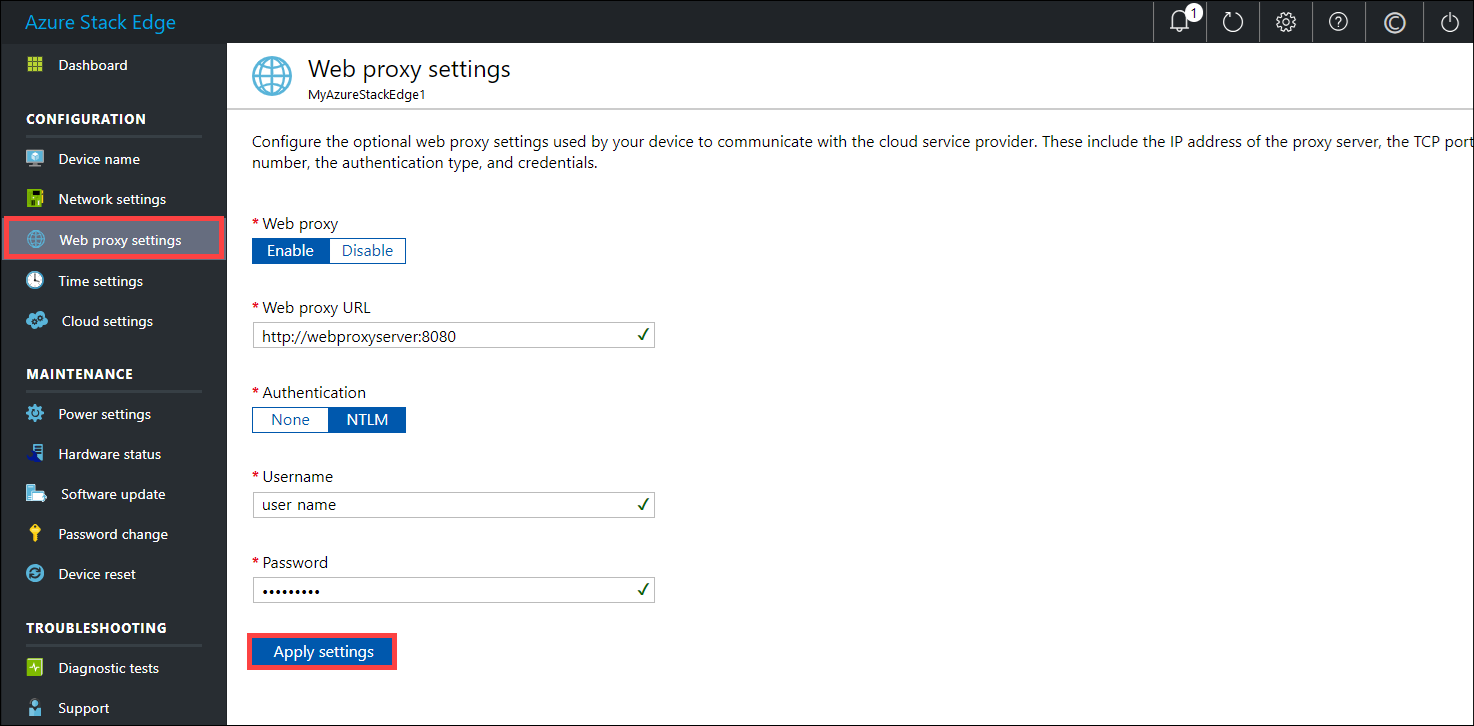

3. (Nem kötelező) A bal oldali panelen válassza a webes proxybeállításokat, majd konfigurálja a webproxy-kiszolgálót. Bár a webproxy konfigurálása nem kötelező, ha webproxyt használ, csak ezen a lapon konfigurálhatja.



   A Webproxy-beállítások oldalon tegye a következőket:

   a. A Webproxy URL-cím mezőjébe írja be az URL-címet a következő formátumban: http://host-IP address or FQDN:Port number. A HTTPS URL-címek nem támogatottak.

   b. A Hitelesítés területen válassza a Nincs vagy az NTLM lehetőséget. Ha engedélyezi a számítást, és IoT Edge-modult használ az Azure Stack Edge Pro FPGA-eszközön, javasoljuk, hogy állítsa a webes proxy hitelesítését None értékre. Az NTLM nem támogatott.

   c. Ha hitelesítést használ, adjon meg egy felhasználónevet és jelszót.

   d. A konfigurált webes proxybeállítások érvényesítéséhez és alkalmazásához válassza a Beállítások alkalmazása lehetőséget.

   Feljegyzés

   A proxy-auto konfigurációs (PAC) fájlok nem támogatottak. A PAC-fájlok határozzák meg, hogy a webböngészők és más felhasználói ügynökök hogyan választhatják ki automatikusan a megfelelő proxykiszolgálót (hozzáférési módszert) egy adott URL beolvasásához. Azok a proxyk, amelyek megpróbálják megszakítani és beolvasni az összes forgalmat (majd újra aláírni a saját tanúsítványukkal) nem kompatibilisek, mert a proxy tanúsítványa nem megbízható. Az átlátszó proxyk általában jól működnek az Azure Stack Edge Pro FPGA-val.

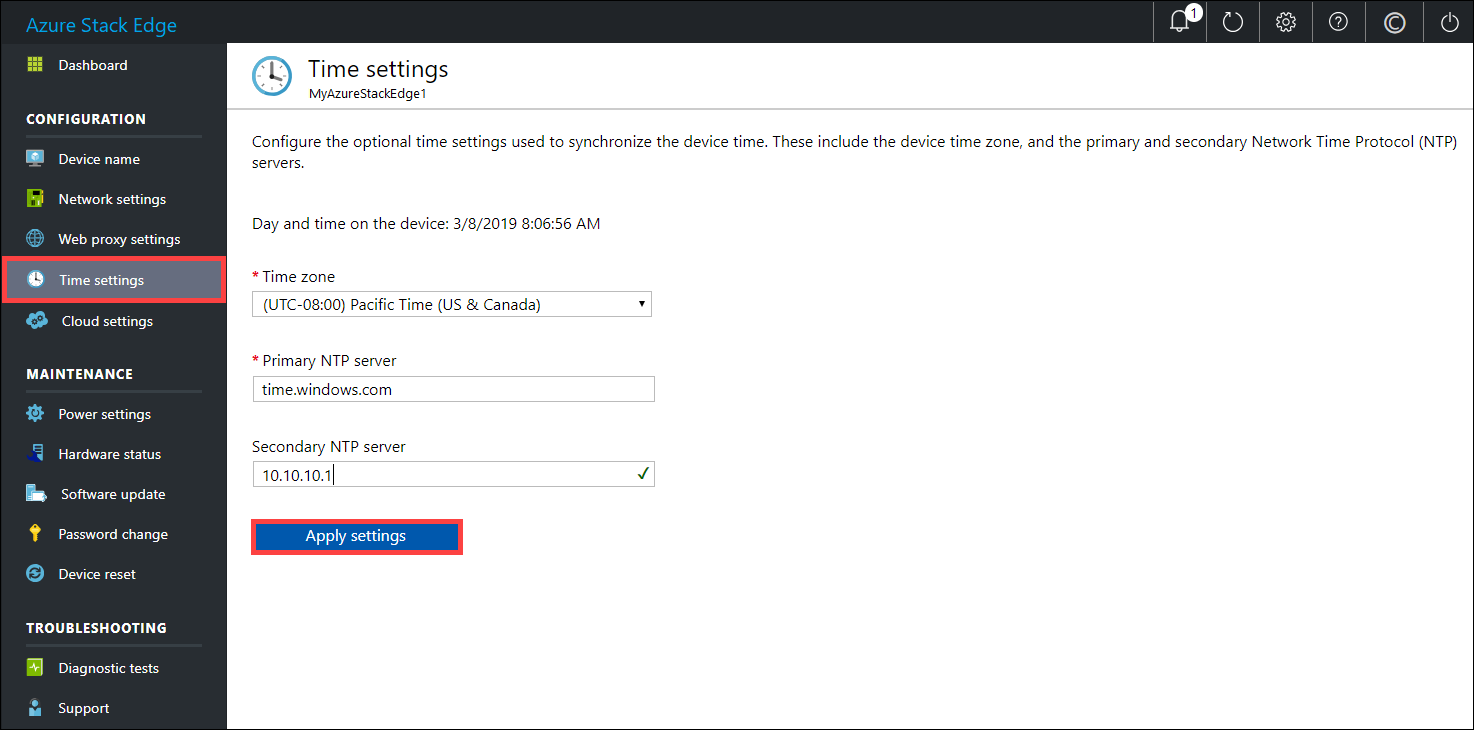

4. (Nem kötelező) A bal oldali panelen válassza az Időbeállítások lehetőséget, majd konfigurálja az időzónát, valamint az eszköz elsődleges és másodlagos NTP-kiszolgálóit.
   Az NTP-kiszolgálókra azért van szükség, mert az eszköznek szinkronizálnia kell az időt, hogy hitelesíthesse magát a felhőszolgáltatókkal.

   Az Időbeállítások lapon tegye a következőket:

   1. Az Időzóna legördülő listában válassza ki az eszköz üzembe helyezésének földrajzi helyének megfelelő időzónát. Az eszköz alapértelmezett időzónája a PST. Az eszköz minden ütemezett művelethez ezt az időzónát használja.

   2. Az Elsődleges NTP-kiszolgáló mezőbe írja be az eszköz elsődleges kiszolgálóját, vagy fogadja el a time.windows.com alapértelmezett értékét.
      Győződjön meg arról, hogy a hálózat lehetővé teszi az NTP-forgalom továbbítását az adatközpontból az internetre.

   3. Ha szeretné, a Másodlagos NTP-kiszolgáló mezőbe írjon be egy másodlagos kiszolgálót az eszközhöz.

   4. A konfigurált időbeállítások érvényesítéséhez és alkalmazásához válassza a Beállítások alkalmazása lehetőséget.

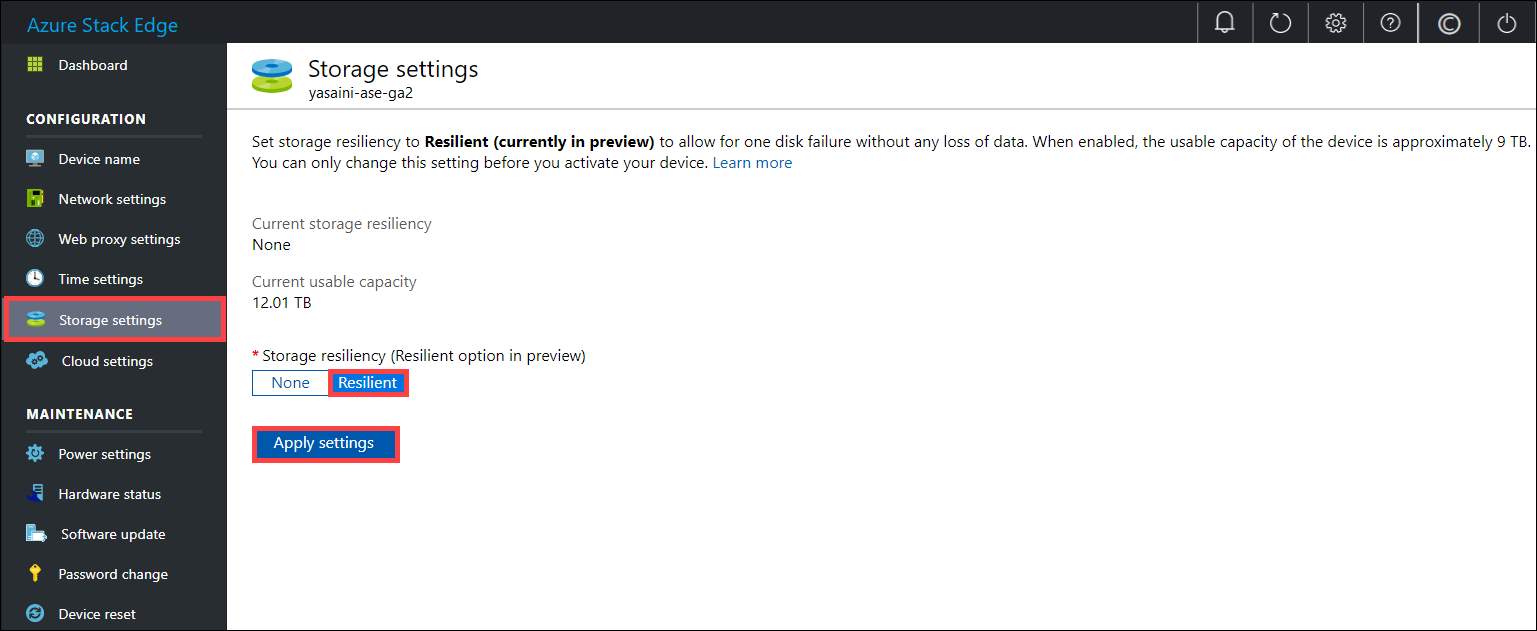

5. (Nem kötelező) A bal oldali panelen válassza a Tárolási beállítások lehetőséget az eszköz tárolási rugalmasságának konfigurálásához. Ez a szolgáltatás jelenleg előzetes kiadásban elérhető. Alapértelmezés szerint az eszközön lévő tároló nem rugalmas, és adatvesztés történik, ha egy adatlemez meghibásodik az eszközön. Ha engedélyezi a Rugalmas beállítást, az eszköz tárolója újrakonfigurálva lesz, és az eszköz képes ellenállni egy adatlemez meghibásodásának, adatvesztés nélkül. A tároló rugalmasként való konfigurálása csökkenti az eszköz használható kapacitását.

   Fontos

   A rugalmasság csak az eszköz aktiválása előtt konfigurálható.

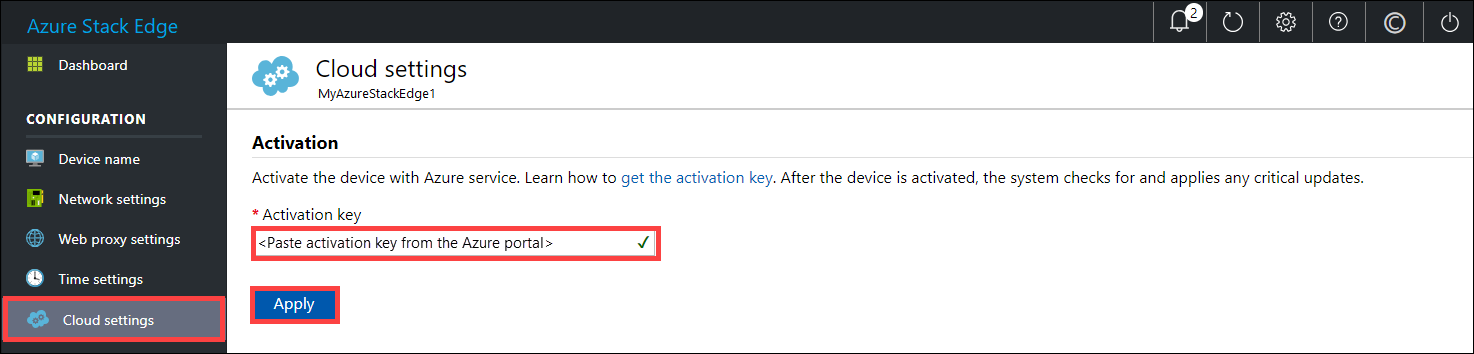

6. A bal oldali panelen válassza a Felhőbeállítások lehetőséget, majd aktiválja az eszközt az Azure Stack Edge szolgáltatással az Azure Portalon.

   1. Az Aktiválási kulcs mezőbe írja be az aktiválási kulcsot, amelyet az Azure Stack Edge Pro FPGA aktiválási kulcsának lekérése című témakörben kapott.

   2. Válassza az Alkalmazás lehetőséget.



   3. Először aktiválódik az eszköz. Az eszköz ezután ellenőrzi a kritikus frissítéseket, és ha elérhető, a rendszer automatikusan alkalmazza a frissítéseket. Ekkor megjelenik egy erre vonatkozó értesítés.

      A párbeszédpanelen található egy helyreállítási kulcs is, amelyet biztonságos helyre kell másolnia és mentenie. Ez a kulcs az adatok helyreállítására szolgál abban az esetben, ha az eszköz nem indítható el.

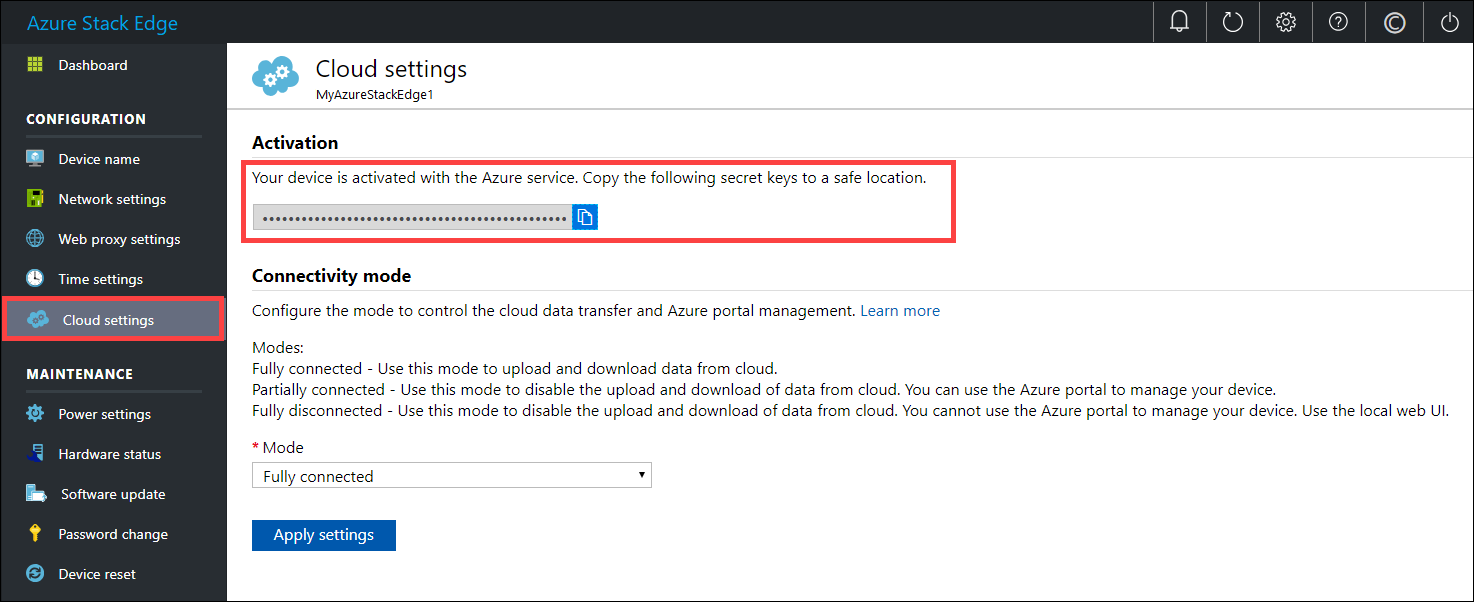

   4. Előfordulhat, hogy néhány percet várnia kell a frissítés sikeres befejezése után. A lap frissül, és jelzi, hogy az eszköz sikeresen aktiválva van.



Az eszköz beállítása befejeződött. Most már hozzáadhat megosztásokat az eszközön.

Következő lépések

Ez az oktatóanyag bemutatta, hogyan végezheti el az alábbi műveleteket:

• Csatlakozás fizikai eszközre
• A fizikai eszköz beállítása és aktiválása

Az Azure Stack Edge Pro FPGA-eszközzel történő adatátvitelről a következő témakörben olvashat:

Adatok átvitele az Azure Stack Edge Pro FPGA-val.
