Irányítópult-vizualizációk

Ez a cikk bemutatja, hogyan használhatja és szabhatja testre a vizualizációs widgeteket az AI/BI-irányítópultokon.

Diagram létrehozása és konfigurálása

Miután hozzáadott egy vizualizációs vezérlőt a vászonhoz, megjelenik a Vizualizáció konfigurációja panel a képernyő jobb oldalán. Alapértelmezés szerint az Adat lapon szereplő első adatkészlet van kiválasztva, az alapértelmezett vizualizációtípus pedig egy sáv diagram.

Diagram létrehozásához kövesse az alábbi lépéseket:

1. Válasszon ki egy adathalmazt: A Adathalmaz legördülő listában válassza ki a vizualizáció adatkészletét.
2. Szűrők hozzáadása (nem kötelező): A Szűrők megjelenítése elemre kattintva statikus szűrőt vagy paramétert alkalmazhat a vizualizációra. Lehetősége van bármely mezőre szűrni. Ha az adatkészlet tartalmaz egy paramétert, megjelenik egy lehetőség az alkalmazásra is.
3. Vizualizációtípus kiválasztása: Vizualizációtípus kiválasztása a Vizualizáció legördülő menüből. Az elérhető vizualizációtípusokról és azok konfigurációiról további információt az AI/BI irányítópult vizualizációs típusaiban talál.
4. X tengely és y tengely mezőinek definiálása: Az adathalmaz kiválasztása után válassza ki az x tengelyen és az y tengelyen megjelenítendő mezőket. A mezőket a kívánt helyre húzva átrendezheti. Diagramfeliratok esetén a megjelenítendő név mezővel átnevezheti a tengelyfeliratot.

Jegyzet

Ha a Databricks Assistant használatával hoz létre diagramot, az adathalmaz és a vizualizáció kiválasztása automatikusan igazodik a kéréshez. Az AI által támogatott vizualizációk létrehozásával kapcsolatos részletes útmutatásért tekintse meg a Használati segéd irányítópult-létrehozáshoz című témakört.

Diagramformázás alkalmazása

A diagramok testre szabható formázási beállításokat tartalmaznak tengelyekhez, színekhez, címkékhez és elemleírásokhoz. A formázási beállítások diagramtípustól és adathalmazértéktől függően változnak.

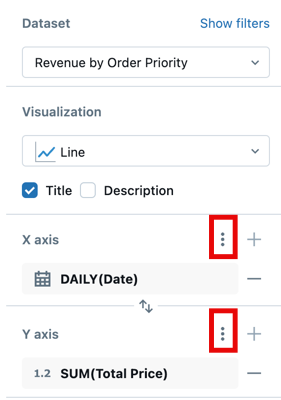

Az alábbi képernyőkép kiemeli az x és az y tengely formázásához használt kebab menüket.

Tengely beállításainak formázása

Az x tengely vagy az y tengely formázásához használja a kebab menü a vizualizáció szerkesztési paneljének megfelelő X tengely vagy Y tengely szakaszában.

Konfigurálja a következő beállításokat:

• Tengely címének megjelenítése: alapértelmezés szerint engedélyezve. Adjon meg egy egyéni címet, vagy törölje a jelölőnégyzetet a tengely címének elrejtéséhez.
• Tengelyértékek megjelenítése: alapértelmezés szerint engedélyezve. A jelölőnégyzetet törölje a tengelyértékek elrejtéséhez.

A megjelenített adatok típusától függően további vezérlők jelennek meg.

Folyamatos adatok esetén:

• egyéni minimális és maximális értékek: A megjelenített adatok korlátainak beállításához írja be az értékeket.
• Fordított tengely: A tengelyértékek csökkenő sorrendben való megjelenítéséhez válassza Fordított tengely lehetőséget.
• Méretezési függvény:lineáris vagy napló (szimmetrikus)kiválasztása.
• Kattintson a Formázás elemre a további formázási beállítások megtekintéséhez. Auto automatikusan formázza a diagramot, és alapértelmezetten van kiválasztva. Kattintson Egyéni elemre a további formázási beállítások megtekintéséhez. Lásd: Numerikus értékek formázása.

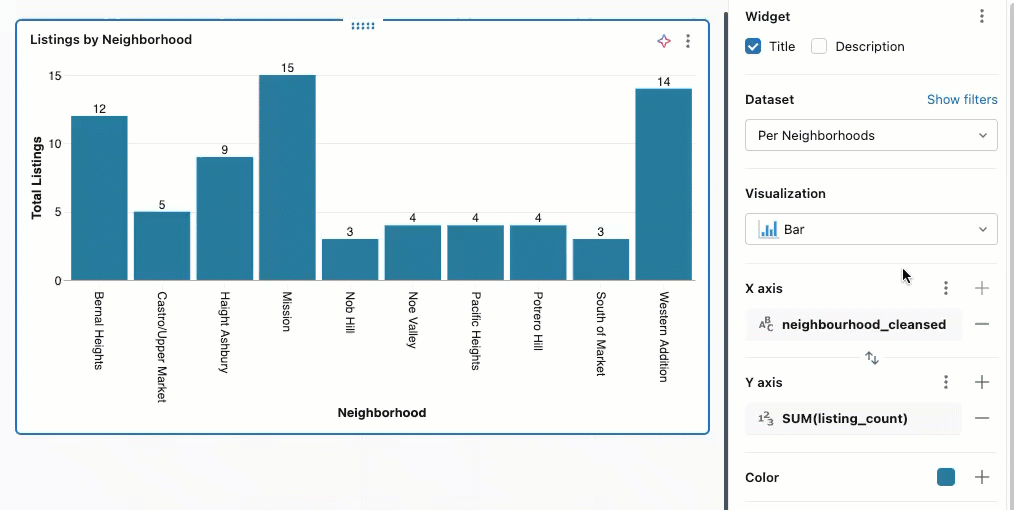

Kategorikus adatok esetén:

• Címke szöge: Válassza ki azt a szöget, amelyre a címkéket alkalmazni szeretné. Alapértelmezés szerint az automatikus beállítás van kiválasztva.
• Fajta: Válassza ki, hogyan rendezheti a kategorikus értékeket a tengelyen:
  • Betűrendes: Kategórianevek betűrendbe rendezése
  • Mező szerint: Rendezés mértékmező szerint növekvő vagy csökkenő sorrendben. A rendezési irány kiválasztása után válassza ki a használni kívánt mezőt:
    • Y tengely: Rendezés az Y tengelyen megjelenített mértékmező alapján
    • Mező: Rendezés az adathalmaz bármely más mértékmezője szerint, még akkor is, ha az nem jelenik meg a diagramon. Jelölje ki a mezőt a legördülő listából, és válassza ki az összesítést (SZUM, MIN, MAX vagy DARAB). Ez akkor hasznos, ha a kategóriákat olyan metrikák szerint rendezi, amelyek kontextust biztosítanak a vizualizáció zsúfoltságának nélkül.
  • Egyéni: Az értékek elrendezése egy adott sorrendben. Vigye az egérmutatót egy érték fölé, és húzza oda a fogantyút a pozícióba.

Jegyzet

Ha a felsorolt lehetőségek közül bármelyik nem érhető el, nem alkalmazhatók a kijelölt diagramtípusra.

Numerikus értékek formázása

Formázhatja a tengelyskála feliratok, adatfeliratok és tooltipok számait. A formázási beállítások elérése:

1. Kattintson a A diagram konfigurációs paneljén kattintson az X tengely vagy az Y tengely melletti kebab menüre.
2. Kattintson Formátum elemre, és válasszon a következő lehetőségek közül:

• típusa: Nincs, Pénznem ($), Százalék (%)
• rövidítés: Nincs, Kompakt, Tudományos
• tizedesjegyek: Max, Exact, All vagy egyéni számú hely
• Csoportelválasztó: Lehetőség szerint vesszőt vagy más elválasztójelet is tartalmazhat.

Jegyzet

Különböző pénznemformátumok érhetők el. A Pénznemkiválasztása után válassza ki a kívánt beállítást a legördülő menüből.

Diagramelemek testreszabása

A diagram jelmagyarázatait, színeit, elemleírásait és értékfeliratait formázhatja.

Diagramszínek

Diagramszínek módosítása:

1. Kattintson a diagram egy színére a színválasztó megnyitásához.
2. Adjon meg egy HEX- vagy RGB-értéket a pontos színhez.
3. Kattintson a a Szín szakaszban található kebab menüben állítsa be az összes szín átlátszóságát.

Legenda

Kattintson a A Szín szakaszban található kebab menü ikonra, hogy megjelenítse a diagram jelmagyarázatának láthatóságát, címét vagy pozícióját módosító beállításokat. A következő lehetőségek érhetők el:

• Jelmagyarázat megjelenítése: A jelmagyarázat megjelenítéséhez vagy elrejtéséhez használja a jelölőnégyzetet.
• Jelmagyarázat címének megjelenítése: A jelmagyarázat címének megjelenítéséhez vagy elrejtéséhez használja a jelölőnégyzetet. Ha a cím látható, beírhatja, hogy felülbírálja az alapértelmezett értéket, amely az oszlop neve.
• Jelmagyarázat helye: A legördülő menüben módosíthatja a jelmagyarázat elhelyezését a vizualizációs widgetben. A jelmagyarázatok a vizualizáció tetején, alján, bal vagy jobb oldalán helyezhetők el.

Eszköztippek

Az elemleírások az egérmutató alatti adatok pontos mértékeit jelenítik meg. Alapértelmezés szerint az x tengely, az y tengely és az esetleges szín-/csoportosítási mezők értékeit jelenítik meg. További mezők hozzáadása elemleíráshoz:

1. Kattintson a + gombra a vizualizációs szerkesztő eszköztipp szakaszában.
2. A legördülő menüben további mezőket jelölhet ki, vagy a szövegbeviteli mezővel név alapján kereshet.

Jegyzet

Ha a Elemleírás szakasz nem szerepel a vizualizációszerkesztőben, az a diagramtípus nem támogatja az elemleírás testreszabását.

Értékcímkék

A kapcsolóval be- vagy kikapcsolhatja az adatcímkéket. Ha engedélyezve van, kiválaszthatja, hogy a címkék hogyan jelenjenek meg:

• Automatikus: Az y tengely értékeit címkékként jeleníti meg.
• Mező: Jelöljön ki egy adott mezőt, amely címkékként jelenik meg. Alkalmazhat átalakítást (például SZUM vagy AVG), és kiválaszthatja a kijelölt mező formázási beállításait.

A null értékek nem jelennek meg címkékként a diagramon. Feltételes logikával szelektíven jelenítheti meg a címkéket.

A következő lekérdezés létrehoz egy adatkészletet, amelyben a címkék csak adott adatpontokhoz jelennek meg:

SELECT
  *,
  CASE
    WHEN pickup_zip = 10009 THEN fare_amount
    ELSE NULL
  END AS custom_label
FROM
  main.samples.taxi_trips

Amikor `custom_label` mezőt használja értékfeliratként, csak azokon az adatpontokon jelennek meg a címkék, amelyek megjelenítik `pickup_zip = 10009`, és amelyek láthatóvá teszik a `fare_amount`. Az összes többi null értékű adatpont címkék nélkül jelenik meg a diagramon.

Méretbeállítások

A Méret beállítás a vonaldiagramok, pontdiagramok, buborékdiagramok és ponttérképek vizuális dimenzióit vezérli. A használat a diagram típusától függ:

Vonaldiagramok:

• Ha nincs megadva adatsor a Méret területen, a csúszka egységesen módosítja az összes vonalvastagságot.
• Ha az adatsorok a Méret területen vannak megadva, az egyes adatsorokhoz különböző vastagságértékeket állíthat be.

Pont- és buborékdiagramok:

• Adjon hozzá egy mezőt a Méret beállításhoz, amely egy metrika alapján változtatja a pontjelölő méretét.
• Ha a méret egy adatmezőn alapul, a diagram buborékdiagrammá válik, ahol az egyes pontok mérete a metrika értékét tükrözi.

Ponttérképek: A Méret beállítással a térképjelölők méreteit mennyiségi mező alapján változtathatja meg, és különböző földrajzi helyeken jeleníti meg a méretet.

Rácsvonalak

A diagramok támogatják a rácsvonalak be- és kikapcsolását az olvashatóság javítása érdekében. A rácsvonalak alapértelmezés szerint megjelennek a támogatott diagramtípusokon, és segítenek a megtekintőknek az adatpontok értelmezésében azáltal, hogy a tengelyértékekhez igazított vizuális referenciavonalakat biztosítanak.

Rácsvonalak kapcsolása:

1. A vizualizáció konfigurációs paneljén keresse meg a rácsvonal beállításait.
2. A váltógombbal megjelenítheti vagy elrejtheti a diagram rácsvonalát.

A rácsvonalak automatikusan igazodnak az egyéni háttérszínek és tengelyformázási beállítások alapján.

Megjegyzések

A széljegyzetek vízszintes vagy függőleges hivatkozási vonalak, amelyeket hozzáadhat a diagramokhoz a küszöbértékek, célok vagy teljesítménymutatók nyomon követéséhez. Például hozzáadhat egy 100-as vízszintes vonalat az értékesítési cél megjelenítéséhez, vagy megjelölheti egy teljesítmény alapvonalat.

A következő diagramtípusok támogatják a széljegyzeteket:

• Bár
• Sor
• Area
• Szór
• Intenzitástérkép
• Doboz
• Kombó
• Hisztogram
• Vízesés

Széljegyzet hozzáadása:

1. A vizualizáció konfigurációs paneljén keresse meg a Jegyzet szakaszt .
2. Kattintson a + gombra új széljegyzet hozzáadásához.
3. Válassza ki a vonal tájolását:
   • Vízszintes: Az x tengelyrel párhuzamos vonalat rajzol egy megadott y tengelyen
   • Függőleges: Az y tengelyrel párhuzamos vonalat rajzol egy megadott x tengelyértéken
4. Adja meg azt az értéket, amelyben a vonalnak szerepelnie kell a diagramon.
5. (Nem kötelező) Írjon be egy címkét a széljegyzet leírásához. A felirat a vonal melletti diagramon jelenik meg.
6. (Nem kötelező) A vonalszín testreszabásához kattintson a színválasztóra.

Több széljegyzetet is hozzáadhat egyetlen diagramhoz a különböző küszöbértékek vagy referenciapontok nyomon követéséhez.

Egyéb vizualizációtípusok

A táblavizualizációk használatával kapcsolatos további információkért tekintse meg a táblázat- és kimutatástábla-vizualizációkat.

A térképvizualizációk használatával kapcsolatos további információkért lásd: Térképvizualizációk.
