Forgalomtükrözés konfigurálása Hyper-V vSwitch használatával

Ez a cikk a Microsoft Defender for IoT-hez készült OT-monitorozás üzembehelyezési útvonalát ismerteti.

Egy folyamatjelző sáv diagramja, amelyen a hálózati szintű üzembe helyezés ki van emelve.

Ez a cikk azt ismerteti, hogyan használható a Promiscuous mód Hyper-V Vswitch-környezetben a forgalomtükrözés konfigurálásához, hasonlóan a SPAN-porthoz. A kapcsolón lévő SPAN port a kapcsoló interfészeiről a forgalmat ugyanazon kapcsoló egy másik interfészére tükrözi.

További információ: Forgalomtükrözés virtuális kapcsolókkal.

Előfeltételek

Előkészületek:

  • Győződjön meg arról, hogy tisztában van a Defender for IoT hálózatfigyelési tervével és a konfigurálni kívánt SPAN-portokkal.

    További információ: Forgalomtükrözési módszerek az OT-monitorozáshoz.

  • Győződjön meg arról, hogy nem fut egyetlen virtuális eszköz sem.

  • Győződjön meg arról, hogy engedélyezte a SPAN beállítást a virtuális kapcsoló adatportján, nem pedig a felügyeleti porton.

  • Győződjön meg arról, hogy az adatport SPAN konfigurációja nincs IP-címmel konfigurálva.

Új Hyper-V virtuális kapcsoló létrehozása a tükrözött forgalom virtuális gépre való továbbításához

Új virtuális kapcsoló létrehozása a PowerShell-lel

New-VMSwitch -Name vSwitch_Span -NetAdapterName Ethernet -AllowManagementOS:$true

Helyszín:

Paraméter Leírás
vSwitch_Span Újonnan hozzáadott SPAN virtuális kapcsoló neve
Ethernet Fizikai adapter neve

Ismerje meg, hogyan hozhat létre és konfigurálhat virtuális kapcsolót a Hyper-V használatával

Új virtuális kapcsoló létrehozása a Hyper-V Managerrel

  1. Nyissa meg a Virtual Switch Managert.

  2. A Virtuális kapcsolók listában válassza az Új virtuális hálózati kapcsoló> opciót, amely dedikált, spanned hálózati adaptertípusként szolgál.

    Képernyőkép az új virtuális hálózat és a külső kiválasztásáról a virtuális kapcsoló létrehozása előtt.

  3. Válassza a Virtuális kapcsoló létrehozása lehetőséget.

  4. A Kapcsolat típusa területen válassza a Külső hálózat lehetőséget, és győződjön meg arról, hogy a hálózati adapter megosztásának engedélyezése a felügyeleti operációs rendszer számára jelölőnégyzet be van jelölve. Példa:

    Képernyőkép a Külső hálózat lehetőségről.

  5. Kattintson az OK gombra.

SPAN virtuális adapter csatolása a virtuális kapcsolóhoz

A Windows PowerShell vagy a Hyper-V Manager használatával SPAN virtuális interfészt csatolhat a korábban létrehozott virtuális kapcsolóhoz.

Ha a PowerShellt használja, adja meg az újonnan hozzáadott adapterhardver nevét.Monitor Ha Hyper-V Managert használ, az újonnan hozzáadott adapterhardver neve a következőre Network Adaptervan állítva: .

SPAN virtuális adapter csatolása a virtuális kapcsolóhoz a PowerShell használatával

  1. Válassza ki a korábban létrehozott újonnan hozzáadott SPAN virtuális kapcsolót, és futtassa a következő parancsot egy új hálózati adapter hozzáadásához:

    ADD-VMNetworkAdapter -VMName VK-C1000V-LongRunning-650 -Name Monitor -SwitchName vSwitch_Span

  2. Engedélyezze a porttükrözést a kiválasztott felülethez a span célhelyként az alábbi paranccsal:

    Get-VMNetworkAdapter -VMName VK-C1000V-LongRunning-650 | ? Name -eq Monitor | Set-VMNetworkAdapter -PortMirroring Destination

    Helyszín:

    Paraméter Leírás
    VK-C1000V-LongRunning-650 CPPM VA neve
    vSwitch_Span Újonnan hozzáadott SPAN virtuális kapcsoló neve
    Monitor Újonnan hozzáadott adapter neve

  3. Amikor elkészült, válassza az OK lehetőséget.

SPAN virtuális adapter csatolása a virtuális kapcsolóhoz a Hyper-V Managerrel

  1. A Hyper-V Manager hardverlistájában válassza a Hálózati adapter lehetőséget.

  2. A Virtuális kapcsoló mezőben válassza a vSwitch_Span.

    Képernyőkép a következő beállítások kiválasztásáról a virtuális kapcsoló képernyőjén.

  3. A Hardver listában, a Hálózati adapter legördülő listában válassza a Speciális szolgáltatások lehetőséget. A Porttükrözés szakaszban válassza ki Cél lehetőséget az új virtuális interfész tükrözési módjaként.

    Képernyőkép a tükrözési mód konfigurálásához szükséges beállításokról.

  4. Kattintson az OK gombra.

A Microsoft NDIS rögzítési bővítményeinek bekapcsolása a PowerShell-lel

Kapcsolja be a Microsoft NDIS Capture Extensions támogatását a korábban létrehozott virtuális kapcsolóhoz.

A Microsoft NDIS rögzítési bővítményeinek engedélyezése az új virtuális kapcsolóhoz:

Enable-VMSwitchExtension -VMSwitchName vSwitch_Span -Name "Microsoft NDIS Capture"

A Microsoft NDIS rögzítési bővítményeinek bekapcsolása a Hyper-V Managerrel

Kapcsolja be a Microsoft NDIS Capture Extensions támogatását a korábban létrehozott virtuális kapcsolóhoz.

A Microsoft NDIS rögzítési bővítményeinek engedélyezése az új virtuális kapcsolóhoz:

  1. Nyissa meg a Virtual Switch Managert a Hyper-V gazdagépen.

  2. A Virtuális kapcsolók listában bontsa ki a virtuális kapcsoló nevét vSwitch_Span , és válassza a Bővítmények lehetőséget.

  3. A Bővítmények váltása mezőben válassza a Microsoft NDIS Capture lehetőséget.

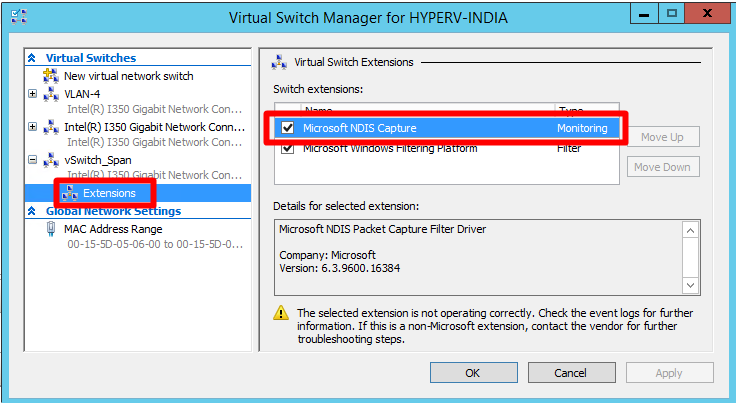

    Képernyőkép a Microsoft NDIS engedélyezéséről a kapcsolóbővítmények menüből való kiválasztásával.

  4. Kattintson az OK gombra.

A kapcsoló tükrözési módjának konfigurálása

Konfigurálja a tükrözési módot a korábban létrehozott virtuális kapcsolón, hogy a külső port tükrözési forrásként legyen definiálva. Ez magában foglalja a Hyper-V virtuális kapcsoló (vSwitch_Span) konfigurálását a külső forrásportra érkező forgalom célként konfigurált virtuális hálózati adapterre való továbbításához.

A virtuális kapcsoló külső portjának forrástükrözési módként való beállításához futtassa a következőt:

$ExtPortFeature=Get-VMSystemSwitchExtensionPortFeature -FeatureName "Ethernet Switch Port Security Settings"
$ExtPortFeature.SettingData.MonitorMode=2
Add-VMSwitchExtensionPortFeature -ExternalPort -SwitchName vSwitch_Span -VMSwitchExtensionFeature $ExtPortFeature

Helyszín:

Paraméter Leírás
vSwitch_Span A korábban létrehozott virtuális kapcsoló neve
MonitorMode=2 Forrás
MonitorMode=1 Cél
MonitorMode=0 Egyik sem

A figyelési mód állapotának ellenőrzéséhez futtassa a következőt:

Get-VMSwitchExtensionPortFeature -FeatureName "Ethernet Switch Port Security Settings" -SwitchName vSwitch_Span -ExternalPort | select -ExpandProperty SettingData
Paraméter Leírás
vSwitch_Span Újonnan hozzáadott SPAN virtuális kapcsoló neve

A monitoradapter VLAN-beállításainak konfigurálása (ha szükséges)

Ha a tükrözött forgalom VLAN címkével rendelkezik, konfigurálja a virtuális gép monitoradapterét úgy, hogy fogadja a tükrözött VLAN(ok)ból érkező forgalmat.

Ezzel a PowerShell-paranccsal engedélyezheti a virtuális gép monitorozási adapterének, hogy fogadja a figyelt forgalmat különböző VLAN-okból:

Set-VMNetworkAdapterVlan -VMName VK-C1000V-LongRunning-650 -VMNetworkAdapterName Monitor -Trunk -AllowedVlanIdList 1010-1020 -NativeVlanId 10

Helyszín:

Paraméter Leírás
VK-C1000V-LongRunning-650 CPPM VA neve
1010-1020 VLAN-tartomány, amelyből az IoT-forgalom tükrözve van
10 A környezet natív VLAN-azonosítója

További információ a Set-VMNetworkAdapterVlan PowerShell-parancsmagról.

Forgalomtükrözés ellenőrzése

A forgalomtükrözés konfigurálása után próbáljon meg mintát kapni a rögzített forgalomból (PCAP-fájl) a SPAN kapcsolóból vagy a tükrözési portról.

A PCAP-mintafájl a következő segítségére lesz:

  • A kapcsoló konfigurációjának ellenőrzése
  • Ellenőrizze, hogy a kapcsolón áthaladó forgalom releváns-e a figyeléshez
  • A sávszélesség és a kapcsoló által észlelt eszközök becsült számának azonosítása

  1. Használjon hálózati protokollelemző alkalmazást, például a Wiresharkot egy PCAP-mintafájl rögzítéséhez néhány percig. Csatlakoztathat például egy laptopot egy porthoz, ahol konfigurálta a forgalomfigyelést.

  2. Ellenőrizze, hogy az Unicast-csomagok szerepelnek-e a rögzítési forgalomban. Az unicast forgalom olyan forgalom, amelyet egy címről egy másik címre küldenek.

    Ha a forgalom nagy része ARP-üzenet, a forgalomtükrözés konfigurációja nem megfelelő.

  3. Ellenőrizze, hogy az OT-protokollok jelen vannak-e az elemzett forgalomban.

    Példa:

    Képernyőkép a Wireshark ellenőrzéséről.
