Rövid útmutató: Azure Firewall és tűzfalszabályzat létrehozása – ARM-sablon
Ebben a rövid útmutatóban egy Azure Resource Manager-sablont (ARM-sablont) használ egy Azure Firewall és egy tűzfalszabályzat létrehozásához. A tűzfalszabály olyan alkalmazásszabálysal rendelkezik, amely engedélyezi a www.microsoft.com kapcsolatokat, és egy olyan szabályt, amely engedélyezi a Windows Update-hez való kapcsolódást a WindowsUpdate FQDN címke használatával. A hálózati szabály lehetővé teszi az UDP-kapcsolatokat egy időkiszolgálóhoz a 13.86.101.172-nél.
Az IP-csoportokat a szabályok a forrás IP-címek meghatározására is használják.
Az Azure Resource Manager-sablon egy JavaScript Object Notation (JSON) fájl, amely meghatározza a projekt infrastruktúráját és konfigurációját. A sablon deklaratív szintaxist használ. Az üzembe helyezés létrehozásához szükséges programozási parancsok sorozatának megírása nélkül írhatja le a tervezett üzembe helyezést.
Az Azure Firewall Managerrel kapcsolatos információkért lásd : Mi az Az Azure Firewall Manager?.
Az Azure Firewallról további információt az Azure Firewall ismertetése tartalmaz.
Az IP-csoportokkal kapcsolatos információkért tekintse meg az Azure Firewall IP-csoportjait.
Ha a környezet megfelel az előfeltételeknek, és már ismeri az ARM-sablonokat, kattintson az Üzembe helyezés az Azure-ban gombra. A sablon megnyílik az Azure Portalon.
Előfeltételek
- Egy Azure-fiók, aktív előfizetéssel. Fiók ingyenes létrehozása.
A sablon áttekintése
Ez a sablon létrehoz egy központi virtuális hálózatot, valamint a forgatókönyv támogatásához szükséges erőforrásokat.
Az ebben a gyorsútmutatóban használt sablon az Azure-gyorssablonok közül származik.
{
"$schema": "https://schema.management.azure.com/schemas/2019-04-01/deploymentTemplate.json#",
"contentVersion": "1.0.0.0",
"metadata": {
"_generator": {
"name": "bicep",
"version": "0.8.9.13224",
"templateHash": "2614956787969031174"
}
},
"parameters": {
"virtualNetworkName": {
"type": "string",
"defaultValue": "[format('vnet{0}', uniqueString(resourceGroup().id))]",
"metadata": {
"description": "Virtual network name"
}
},
"firewallName": {
"type": "string",
"defaultValue": "[format('fw{0}', uniqueString(resourceGroup().id))]",
"metadata": {
"description": "Azure Firewall name"
}
},
"numberOfPublicIPAddresses": {
"type": "int",
"defaultValue": 2,
"maxValue": 100,
"minValue": 1,
"metadata": {
"description": "Number of public IP addresses for the Azure Firewall"
}
},
"availabilityZones": {
"type": "array",
"defaultValue": [],
"metadata": {
"description": "Zone numbers e.g. 1,2,3."
}
},
"location": {
"type": "string",
"defaultValue": "[resourceGroup().location]",
"metadata": {
"description": "Location for all resources."
}
},
"infraIpGroupName": {
"type": "string",
"defaultValue": "[format('{0}-infra-ipgroup-{1}', parameters('location'), uniqueString(resourceGroup().id))]"
},
"workloadIpGroupName": {
"type": "string",
"defaultValue": "[format('{0}-workload-ipgroup-{1}', parameters('location'), uniqueString(resourceGroup().id))]"
},
"firewallPolicyName": {
"type": "string",
"defaultValue": "[format('{0}-firewallPolicy', parameters('firewallName'))]"
}
},
"variables": {
"copy": [
{
"name": "azureFirewallIpConfigurations",
"count": "[length(range(0, parameters('numberOfPublicIPAddresses')))]",
"input": {
"name": "[format('IpConf{0}', range(0, parameters('numberOfPublicIPAddresses'))[copyIndex('azureFirewallIpConfigurations')])]",
"properties": {
"subnet": "[if(equals(range(0, parameters('numberOfPublicIPAddresses'))[copyIndex('azureFirewallIpConfigurations')], 0), json(format('{{\"id\": \"{0}\"}}', variables('azureFirewallSubnetId'))), json('null'))]",
"publicIPAddress": {
"id": "[format('{0}{1}', variables('azureFirewallPublicIpId'), add(range(0, parameters('numberOfPublicIPAddresses'))[copyIndex('azureFirewallIpConfigurations')], 1))]"
}
}
}
}
],
"vnetAddressPrefix": "10.10.0.0/24",
"azureFirewallSubnetPrefix": "10.10.0.0/25",
"publicIPNamePrefix": "publicIP",
"azurepublicIpname": "[variables('publicIPNamePrefix')]",
"azureFirewallSubnetName": "AzureFirewallSubnet",
"azureFirewallSubnetId": "[resourceId('Microsoft.Network/virtualNetworks/subnets', parameters('virtualNetworkName'), variables('azureFirewallSubnetName'))]",
"azureFirewallPublicIpId": "[resourceId('Microsoft.Network/publicIPAddresses', variables('publicIPNamePrefix'))]"
},
"resources": [
{
"type": "Microsoft.Network/ipGroups",
"apiVersion": "2022-01-01",
"name": "[parameters('workloadIpGroupName')]",
"location": "[parameters('location')]",
"properties": {
"ipAddresses": [
"10.20.0.0/24",
"10.30.0.0/24"
]
}
},
{
"type": "Microsoft.Network/ipGroups",
"apiVersion": "2022-01-01",
"name": "[parameters('infraIpGroupName')]",
"location": "[parameters('location')]",
"properties": {
"ipAddresses": [
"10.40.0.0/24",
"10.50.0.0/24"
]
}
},
{
"type": "Microsoft.Network/virtualNetworks",
"apiVersion": "2022-01-01",
"name": "[parameters('virtualNetworkName')]",
"location": "[parameters('location')]",
"tags": {
"displayName": "[parameters('virtualNetworkName')]"
},
"properties": {
"addressSpace": {
"addressPrefixes": [
"[variables('vnetAddressPrefix')]"
]
},
"subnets": [
{
"name": "[variables('azureFirewallSubnetName')]",
"properties": {
"addressPrefix": "[variables('azureFirewallSubnetPrefix')]"
}
}
],
"enableDdosProtection": false
}
},
{
"copy": {
"name": "publicIpAddress",
"count": "[length(range(0, parameters('numberOfPublicIPAddresses')))]"
},
"type": "Microsoft.Network/publicIPAddresses",
"apiVersion": "2022-01-01",
"name": "[format('{0}{1}', variables('azurepublicIpname'), add(range(0, parameters('numberOfPublicIPAddresses'))[copyIndex()], 1))]",
"location": "[parameters('location')]",
"sku": {
"name": "Standard"
},
"properties": {
"publicIPAllocationMethod": "Static",
"publicIPAddressVersion": "IPv4"
}
},
{
"type": "Microsoft.Network/firewallPolicies",
"apiVersion": "2022-01-01",
"name": "[parameters('firewallPolicyName')]",
"location": "[parameters('location')]",
"properties": {
"threatIntelMode": "Alert"
}
},
{
"type": "Microsoft.Network/firewallPolicies/ruleCollectionGroups",
"apiVersion": "2022-01-01",
"name": "[format('{0}/{1}', parameters('firewallPolicyName'), 'DefaultNetworkRuleCollectionGroup')]",
"properties": {
"priority": 200,
"ruleCollections": [
{
"ruleCollectionType": "FirewallPolicyFilterRuleCollection",
"action": {
"type": "Allow"
},
"name": "azure-global-services-nrc",
"priority": 1250,
"rules": [
{
"ruleType": "NetworkRule",
"name": "time-windows",
"ipProtocols": [
"UDP"
],
"destinationAddresses": [
"13.86.101.172"
],
"sourceIpGroups": [
"[resourceId('Microsoft.Network/ipGroups', parameters('workloadIpGroupName'))]",
"[resourceId('Microsoft.Network/ipGroups', parameters('infraIpGroupName'))]"
],
"destinationPorts": [
"123"
]
}
]
}
]
},
"dependsOn": [
"[resourceId('Microsoft.Network/firewallPolicies', parameters('firewallPolicyName'))]",
"[resourceId('Microsoft.Network/ipGroups', parameters('infraIpGroupName'))]",
"[resourceId('Microsoft.Network/ipGroups', parameters('workloadIpGroupName'))]"
]
},
{
"type": "Microsoft.Network/firewallPolicies/ruleCollectionGroups",
"apiVersion": "2022-01-01",
"name": "[format('{0}/{1}', parameters('firewallPolicyName'), 'DefaultApplicationRuleCollectionGroup')]",
"properties": {
"priority": 300,
"ruleCollections": [
{
"ruleCollectionType": "FirewallPolicyFilterRuleCollection",
"name": "global-rule-url-arc",
"priority": 1000,
"action": {
"type": "Allow"
},
"rules": [
{
"ruleType": "ApplicationRule",
"name": "winupdate-rule-01",
"protocols": [
{
"protocolType": "Https",
"port": 443
},
{
"protocolType": "Http",
"port": 80
}
],
"fqdnTags": [
"WindowsUpdate"
],
"terminateTLS": false,
"sourceIpGroups": [
"[resourceId('Microsoft.Network/ipGroups', parameters('workloadIpGroupName'))]",
"[resourceId('Microsoft.Network/ipGroups', parameters('infraIpGroupName'))]"
]
}
]
},
{
"ruleCollectionType": "FirewallPolicyFilterRuleCollection",
"action": {
"type": "Allow"
},
"name": "Global-rules-arc",
"priority": 1202,
"rules": [
{
"ruleType": "ApplicationRule",
"name": "global-rule-01",
"protocols": [
{
"protocolType": "Https",
"port": 443
}
],
"targetFqdns": [
"www.microsoft.com"
],
"terminateTLS": false,
"sourceIpGroups": [
"[resourceId('Microsoft.Network/ipGroups', parameters('workloadIpGroupName'))]",
"[resourceId('Microsoft.Network/ipGroups', parameters('infraIpGroupName'))]"
]
}
]
}
]
},
"dependsOn": [
"[resourceId('Microsoft.Network/firewallPolicies', parameters('firewallPolicyName'))]",
"[resourceId('Microsoft.Network/ipGroups', parameters('infraIpGroupName'))]",
"[resourceId('Microsoft.Network/firewallPolicies/ruleCollectionGroups', parameters('firewallPolicyName'), 'DefaultNetworkRuleCollectionGroup')]",
"[resourceId('Microsoft.Network/ipGroups', parameters('workloadIpGroupName'))]"
]
},
{
"type": "Microsoft.Network/azureFirewalls",
"apiVersion": "2021-03-01",
"name": "[parameters('firewallName')]",
"location": "[parameters('location')]",
"zones": "[if(equals(length(parameters('availabilityZones')), 0), null(), parameters('availabilityZones'))]",
"properties": {
"ipConfigurations": "[variables('azureFirewallIpConfigurations')]",
"firewallPolicy": {
"id": "[resourceId('Microsoft.Network/firewallPolicies', parameters('firewallPolicyName'))]"
}
},
"dependsOn": [
"[resourceId('Microsoft.Network/firewallPolicies/ruleCollectionGroups', parameters('firewallPolicyName'), 'DefaultApplicationRuleCollectionGroup')]",
"[resourceId('Microsoft.Network/firewallPolicies', parameters('firewallPolicyName'))]",
"[resourceId('Microsoft.Network/ipGroups', parameters('infraIpGroupName'))]",
"[resourceId('Microsoft.Network/firewallPolicies/ruleCollectionGroups', parameters('firewallPolicyName'), 'DefaultNetworkRuleCollectionGroup')]",
"publicIpAddress",
"[resourceId('Microsoft.Network/virtualNetworks', parameters('virtualNetworkName'))]",
"[resourceId('Microsoft.Network/ipGroups', parameters('workloadIpGroupName'))]"
]
}
]
}
A sablonban több Azure-erőforrás is definiálva van:
- Microsoft.Network/ipGroups
- Microsoft.Network/firewallPolicies
- Microsoft.Network/firewallPolicies/ruleCollectionGroups
- Microsoft.Network/azureFirewalls
- Microsoft.Network/virtualNetworks
- Microsoft.Network/publicIPAddresses
A sablon üzembe helyezése
Az ARM-sablon üzembe helyezése az Azure-ban:
Az Azure-ba való bejelentkezéshez és a sablon megnyitásához válassza az Üzembe helyezés az Azure-ban lehetőséget. A sablon létrehoz egy Azure Firewallt, egy virtuális WAN-t és virtuális központot, a hálózati infrastruktúrát és két virtuális gépet.
Írja be vagy válassza ki a következő értékeket a portálOn a Tűzfal és tűzfalpolicy létrehozása szabályokkal és ipcsoportok használatával lapon:
- Előfizetés: Válasszon a meglévő előfizetésekből.
- Erőforráscsoport: Válasszon a meglévő erőforráscsoportok közül, vagy válassza az Új létrehozása lehetőséget, majd kattintson az OK gombra.
- Régió: Válasszon ki egy régiót.
- Tűzfal neve: írja be a tűzfal nevét.
Válassza az Áttekintés + létrehozás, majd a Létrehozás lehetőséget. Az üzembe helyezés 10 percet vagy hosszabb időt is igénybe vehet.
Üzembe helyezett erőforrások áttekintése

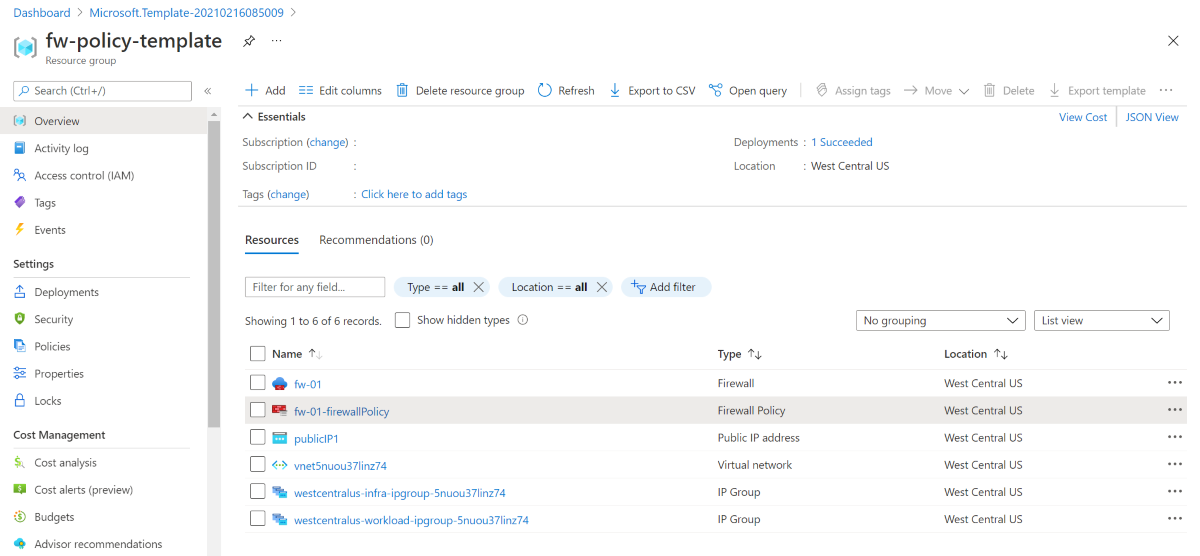

Az üzembe helyezés befejezése után a következő hasonló erőforrásokat fogja látni.
Az erőforrások eltávolítása
Ha már nincs szüksége a tűzfallal létrehozott erőforrásokra, törölje az erőforráscsoportot. Ezzel eltávolítja a tűzfalat és az összes kapcsolódó erőforrást.
Az erőforráscsoport törléséhez hívja meg a Remove-AzResourceGroup parancsmagot:
Remove-AzResourceGroup -Name "<your resource group name>"
