A privát mobilhálózat fő összetevői
Ez a cikk az Azure Private 5G Core-on keresztül üzembe helyezett privát mobilhálózat fő fizikai összetevőit mutatja be. Emellett részletezi a privát mobilhálózat Azure-on keresztüli kezeléséhez használt erőforrásokat is.

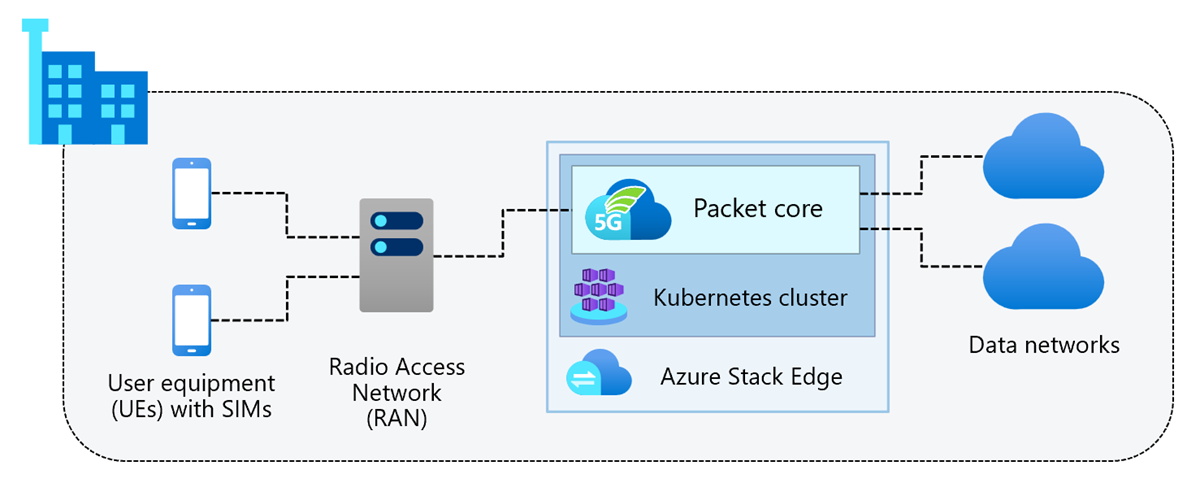

Minden privát mobilhálózat egy vagy több helyet tartalmaz. A webhely egy fizikai vállalati hely (például a Contoso Corporation Chicago Factoryje), amely lefedettséget biztosít a felhasználói berendezésekhez (UEs). Az alábbi ábra egyetlen hely fő összetevőit mutatja be.
Minden webhely tartalmaz egy Azure Stack Edge-eszközt, amely egy csomagmag-példányt üzemeltet, amely az Azure Private 5G Core használatával van üzembe helyezve. A csomagmagpéldány a 3GPP szabvány által definiált 5G Next Generation Core (5G NGC vagy 5GC) natív felhőbeli implementációja.
Amikor webhelyet ad hozzá a privát mobilhálózathoz, létre fog hozni egy Kubernetes-fürtöt az Azure Stack Edge-eszközön. Ez a csomagmagpéldány platformjaként szolgál.
Minden csomagmagpéldány egy rádióelérési hálózathoz (RAN) csatlakozik, hogy lefedettséget biztosítson a felhasználói felületek számára. A RAN-t egy harmadik féltől fogja beszerezni.
Azure Private 5G Core-erőforrások
Az alábbi ábra a privát mobilhálózat Azure-on keresztüli kezeléséhez használni kívánt fő erőforrásokat mutatja be.
A mobilhálózati erőforrás a magánhálózat egészét jelöli.
Minden SIM-erőforrás fizikai SIM-et vagy eSIM-et jelöl. A fizikai SIM-eket és az eSIM-eket a magánhálózat által kiszolgált felhasználói felületek használják.
A SIM-csoport erőforrásai tárolókként szolgálnak a SIM-erőforrásokhoz, és lehetővé teszik az SIM-ek kategóriákba rendezését a könnyebb felügyelet érdekében. Minden SIM-nek egy SIM-csoport tagjának kell lennie, de nem lehet egynél több tagja. Ha csak kis számú SIM-sel rendelkezik, érdemes lehet mindet hozzáadnia ugyanahhoz a SIM-csoporthoz. Másik lehetőségként több SIM-csoportot is létrehozhat az SIM-ek rendezéséhez. Kategorizálhatja például az SIM-eket a céljuk szerint (például adott UE-típusok, például kamerák vagy mobiltelefonok által használt SIM-eket), vagy a helyszíni helyük alapján.
A SIM-szabályzat erőforrásai az Azure Private 5G Core testreszabható szabályzatvezérlésének kulcsfontosságú összetevői, amelyek lehetővé teszik a rugalmas forgalomkezelést. Pontosan meghatározhatja, hogy a csomagmagpéldány hogyan alkalmazza a szolgáltatásminőségi (QoS-) jellemzőket a szolgáltatási adatfolyamokra (SDF-kre) az üzembe helyezés igényeinek megfelelően. A szabályzatvezérlő használatával bizonyos folyamatok letilthatók vagy korlátozhatók.
Minden SIM-szabályzat szabályzatokat és együttműködési beállításokat határoz meg. Sim-szabályzatot kell hozzárendelnie egy SIM-hez, mielőtt az UE az adott SIM-et használva hozzáférne a privát mobilhálózathoz.
A SIM-szabályzatok egy vagy több szolgáltatásra is hivatkoznak. Minden szolgáltatás olyan QoS-jellemzők halmazát jeleníti meg, amelyeket az adott tulajdonságoknak megfelelő SDF-eken, például célhelyükön vagy a használt protokollon szeretne kínálni a felhasználói felületeknek. A szolgáltatások segítségével ezen tulajdonságok alapján korlátozhatja vagy letilthatja az egyes SDF-eket.
A fizikai magánhálózat több virtuális hálózatszeletre szegmentált, izolált végpontok közötti hálózatokat biztosít, amelyek a különböző sávszélesség- és késési követelményeknek megfelelően testre szabhatók. Kiválaszthatja azt a hálózati szeletet, amelyet az adott felhasználói felületekhez szeretne használni, ha hozzárendeli azt a SIM-szabályzathoz.
A házirend-vezérléssel kapcsolatos részletes információkért lásd: Szabályzatvezérlő.
A mobilhálózati hely és a csomagmag-erőforrások lehetővé teszik a privát mobilhálózat helyeinek és az azokban futó csomagmagpéldányoknak a kezelését.
Minden csatolt adathálózati erőforrás lehetővé teszi annak kezelését, hogy a társított csomagmagpéldány hogyan csatlakozik a megfelelő adathálózathoz. Legfeljebb tíz adathálózatot csatolhat egy csomagmagpéldányhoz.
Mivel az egyes adathálózatok egymástól függetlenül konfigurálhatók, külön adathálózatokat hozhat létre a különböző alkalmazások és UE-csoportok kiszolgálásához. Külön adathálózatokat használhat például a személyek közötti, a gépről a gép közötti és a peremhálózati alkalmazásokhoz egyetlen helyen.
