Rövid útmutató: Hálózati topológia üzembe helyezése az Azure Virtual Network Managerrel azure Resource Manager-sablonnal – ARM-sablon

  • Cikk

Ismerkedés az Azure Virtual Network Managerrel az Azure Resource Manager-sablonok használatával az összes virtuális hálózat kapcsolatának kezeléséhez.

Ebben a rövid útmutatóban egy Azure Resource Manager-sablont használunk az Azure Virtual Network Manager üzembe helyezéséhez különböző kapcsolati topológiával és hálózati csoporttagság-típusokkal. Az üzembe helyezési paraméterek használatával adja meg az üzembe helyezendő konfiguráció típusát.

Az Azure Resource Manager-sablon egy JavaScript Object Notation (JSON) fájl, amely meghatározza a projekt infrastruktúráját és konfigurációját. A sablon deklaratív szintaxist használ. Az üzembe helyezés létrehozásához szükséges programozási parancsok sorozatának megírása nélkül írhatja le a tervezett üzembe helyezést.

Ha a környezet megfelel az előfeltételeknek, és már ismeri az ARM-sablonokat, kattintson az Üzembe helyezés az Azure-ban gombra. A sablon megnyílik az Azure Portalon.

Üzembe helyezés az Azure-ban

Előfeltételek

  • Egy Azure-fiók, aktív előfizetéssel. Fiók ingyenes létrehozása.
  • Az Azure Policy dinamikus csoporttagsághoz való üzembe helyezésének támogatása érdekében a sablon az előfizetés hatókörében való üzembe helyezésre lett tervezve. Statikus csoporttagság használata esetén azonban ez nem követelmény az Azure Virtual Network Manager esetében.

A sablon áttekintése

Az ebben a rövid útmutatóban használt sablon az Azure Gyorsindítási sablonokból származik

{
  "$schema": "https://schema.management.azure.com/schemas/2018-05-01/subscriptionDeploymentTemplate.json#",
  "contentVersion": "1.0.0.0",
  "metadata": {
    "_generator": {
      "name": "bicep",
      "version": "0.20.4.51522",
      "templateHash": "12432507404458851067"
    }
  },
  "parameters": {
    "resourceGroupName": {
      "type": "string",
      "defaultValue": "rg-avnm-sample",
      "metadata": {
        "description": "The resource group name where the AVNM and VNET resources will be created"
      }
    },
    "location": {
      "type": "string",
      "minLength": 6,
      "metadata": {
        "description": "The location of this regional hub. All resources, including spoke resources, will be deployed to this region."
      }
    },
    "connectivityTopology": {
      "type": "string",
      "defaultValue": "meshWithHubAndSpoke",
      "allowedValues": [
        "mesh",
        "hubAndSpoke",
        "meshWithHubAndSpoke"
      ],
      "metadata": {
        "description": "Defines how spokes will connect to each other and how spokes will connect the hub. Valid values: \"mesh\", \"hubAndSpoke\", \"meshWithHubAndSpoke\"; default value: \"meshWithHubAndSpoke\""
      }
    },
    "networkGroupMembershipType": {
      "type": "string",
      "defaultValue": "static",
      "allowedValues": [
        "static",
        "dynamic"
      ],
      "metadata": {
        "description": "Connectivity group membership type. Valid values: \"static\", \"dynamic\"; default: \"static\""
      }
    }
  },
  "resources": [
    {
      "type": "Microsoft.Resources/resourceGroups",
      "apiVersion": "2022-09-01",
      "name": "[parameters('resourceGroupName')]",
      "location": "[parameters('location')]"
    },
    {
      "type": "Microsoft.Resources/deployments",
      "apiVersion": "2022-09-01",
      "name": "vnet-hub",
      "resourceGroup": "[parameters('resourceGroupName')]",
      "properties": {
        "expressionEvaluationOptions": {
          "scope": "inner"
        },
        "mode": "Incremental",
        "parameters": {
          "location": {
            "value": "[parameters('location')]"
          },
          "connectivityTopology": {
            "value": "[parameters('connectivityTopology')]"
          }
        },
        "template": {
          "$schema": "https://schema.management.azure.com/schemas/2019-04-01/deploymentTemplate.json#",
          "contentVersion": "1.0.0.0",
          "metadata": {
            "_generator": {
              "name": "bicep",
              "version": "0.20.4.51522",
              "templateHash": "13874595206391254196"
            }
          },
          "parameters": {
            "location": {
              "type": "string"
            },
            "connectivityTopology": {
              "type": "string"
            }
          },
          "resources": [
            {
              "type": "Microsoft.Network/virtualNetworks",
              "apiVersion": "2022-01-01",
              "name": "[format('vnet-{0}-hub', parameters('location'))]",
              "location": "[parameters('location')]",
              "tags": "[if(equals(parameters('connectivityTopology'), 'mesh'), createObject('_avnm_quickstart_deployment', 'hub'), createObject())]",
              "properties": {
                "addressSpace": {
                  "addressPrefixes": [
                    "10.0.0.0/22"
                  ]
                },
                "subnets": [
                  {
                    "name": "AzureBastionSubnet",
                    "properties": {
                      "addressPrefix": "10.0.1.0/26"
                    }
                  },
                  {
                    "name": "GatewaySubnet",
                    "properties": {
                      "addressPrefix": "10.0.2.0/27"
                    }
                  },
                  {
                    "name": "AzureFirewallSubnet",
                    "properties": {
                      "addressPrefix": "10.0.3.0/26"
                    }
                  },
                  {
                    "name": "AzureFirewallManagementSubnet",
                    "properties": {
                      "addressPrefix": "10.0.3.64/26"
                    }
                  },
                  {
                    "name": "default",
                    "properties": {
                      "addressPrefix": "10.0.3.128/25"
                    }
                  }
                ]
              },
              "metadata": {
                "description": "The regional hub network."
              }
            }
          ],
          "outputs": {
            "hubVnetId": {
              "type": "string",
              "value": "[resourceId('Microsoft.Network/virtualNetworks', format('vnet-{0}-hub', parameters('location')))]"
            }
          }
        }
      },
      "dependsOn": [
        "[subscriptionResourceId('Microsoft.Resources/resourceGroups', parameters('resourceGroupName'))]"
      ]
    },
    {
      "type": "Microsoft.Resources/deployments",
      "apiVersion": "2022-09-01",
      "name": "vnet-spokeA",
      "resourceGroup": "[parameters('resourceGroupName')]",
      "properties": {
        "expressionEvaluationOptions": {
          "scope": "inner"
        },
        "mode": "Incremental",
        "parameters": {
          "location": {
            "value": "[parameters('location')]"
          },
          "spokeName": {
            "value": "spokeA"
          },
          "spokeVnetPrefix": {
            "value": "10.100.0.0/22"
          }
        },
        "template": {
          "$schema": "https://schema.management.azure.com/schemas/2019-04-01/deploymentTemplate.json#",
          "contentVersion": "1.0.0.0",
          "metadata": {
            "_generator": {
              "name": "bicep",
              "version": "0.20.4.51522",
              "templateHash": "8383771840688895095"
            }
          },
          "parameters": {
            "location": {
              "type": "string"
            },
            "spokeName": {
              "type": "string"
            },
            "spokeVnetPrefix": {
              "type": "string"
            }
          },
          "variables": {
            "taggedVNETs": [
              "spokeA",
              "spokeB",
              "spokeC"
            ]
          },
          "resources": [
            {
              "type": "Microsoft.Network/virtualNetworks",
              "apiVersion": "2022-01-01",
              "name": "[format('vnet-{0}-{1}', parameters('location'), toLower(parameters('spokeName')))]",
              "location": "[parameters('location')]",
              "tags": "[if(contains(variables('taggedVNETs'), parameters('spokeName')), createObject('_avnm_quickstart_deployment', 'spoke'), createObject())]",
              "properties": {
                "addressSpace": {
                  "addressPrefixes": [
                    "[parameters('spokeVnetPrefix')]"
                  ]
                },
                "subnets": [
                  {
                    "name": "default",
                    "properties": {
                      "addressPrefix": "[replace(parameters('spokeVnetPrefix'), '.0.0/22', '.1.0/24')]"
                    }
                  }
                ]
              }
            }
          ],
          "outputs": {
            "vnetId": {
              "type": "string",
              "value": "[resourceId('Microsoft.Network/virtualNetworks', format('vnet-{0}-{1}', parameters('location'), toLower(parameters('spokeName'))))]"
            }
          }
        }
      },
      "dependsOn": [
        "[subscriptionResourceId('Microsoft.Resources/resourceGroups', parameters('resourceGroupName'))]"
      ]
    },
    {
      "type": "Microsoft.Resources/deployments",
      "apiVersion": "2022-09-01",
      "name": "vnet-spokeB",
      "resourceGroup": "[parameters('resourceGroupName')]",
      "properties": {
        "expressionEvaluationOptions": {
          "scope": "inner"
        },
        "mode": "Incremental",
        "parameters": {
          "location": {
            "value": "[parameters('location')]"
          },
          "spokeName": {
            "value": "spokeB"
          },
          "spokeVnetPrefix": {
            "value": "10.101.0.0/22"
          }
        },
        "template": {
          "$schema": "https://schema.management.azure.com/schemas/2019-04-01/deploymentTemplate.json#",
          "contentVersion": "1.0.0.0",
          "metadata": {
            "_generator": {
              "name": "bicep",
              "version": "0.20.4.51522",
              "templateHash": "8383771840688895095"
            }
          },
          "parameters": {
            "location": {
              "type": "string"
            },
            "spokeName": {
              "type": "string"
            },
            "spokeVnetPrefix": {
              "type": "string"
            }
          },
          "variables": {
            "taggedVNETs": [
              "spokeA",
              "spokeB",
              "spokeC"
            ]
          },
          "resources": [
            {
              "type": "Microsoft.Network/virtualNetworks",
              "apiVersion": "2022-01-01",
              "name": "[format('vnet-{0}-{1}', parameters('location'), toLower(parameters('spokeName')))]",
              "location": "[parameters('location')]",
              "tags": "[if(contains(variables('taggedVNETs'), parameters('spokeName')), createObject('_avnm_quickstart_deployment', 'spoke'), createObject())]",
              "properties": {
                "addressSpace": {
                  "addressPrefixes": [
                    "[parameters('spokeVnetPrefix')]"
                  ]
                },
                "subnets": [
                  {
                    "name": "default",
                    "properties": {
                      "addressPrefix": "[replace(parameters('spokeVnetPrefix'), '.0.0/22', '.1.0/24')]"
                    }
                  }
                ]
              }
            }
          ],
          "outputs": {
            "vnetId": {
              "type": "string",
              "value": "[resourceId('Microsoft.Network/virtualNetworks', format('vnet-{0}-{1}', parameters('location'), toLower(parameters('spokeName'))))]"
            }
          }
        }
      },
      "dependsOn": [
        "[subscriptionResourceId('Microsoft.Resources/resourceGroups', parameters('resourceGroupName'))]"
      ]
    },
    {
      "type": "Microsoft.Resources/deployments",
      "apiVersion": "2022-09-01",
      "name": "vnet-spokeC",
      "resourceGroup": "[parameters('resourceGroupName')]",
      "properties": {
        "expressionEvaluationOptions": {
          "scope": "inner"
        },
        "mode": "Incremental",
        "parameters": {
          "location": {
            "value": "[parameters('location')]"
          },
          "spokeName": {
            "value": "spokeC"
          },
          "spokeVnetPrefix": {
            "value": "10.102.0.0/22"
          }
        },
        "template": {
          "$schema": "https://schema.management.azure.com/schemas/2019-04-01/deploymentTemplate.json#",
          "contentVersion": "1.0.0.0",
          "metadata": {
            "_generator": {
              "name": "bicep",
              "version": "0.20.4.51522",
              "templateHash": "8383771840688895095"
            }
          },
          "parameters": {
            "location": {
              "type": "string"
            },
            "spokeName": {
              "type": "string"
            },
            "spokeVnetPrefix": {
              "type": "string"
            }
          },
          "variables": {
            "taggedVNETs": [
              "spokeA",
              "spokeB",
              "spokeC"
            ]
          },
          "resources": [
            {
              "type": "Microsoft.Network/virtualNetworks",
              "apiVersion": "2022-01-01",
              "name": "[format('vnet-{0}-{1}', parameters('location'), toLower(parameters('spokeName')))]",
              "location": "[parameters('location')]",
              "tags": "[if(contains(variables('taggedVNETs'), parameters('spokeName')), createObject('_avnm_quickstart_deployment', 'spoke'), createObject())]",
              "properties": {
                "addressSpace": {
                  "addressPrefixes": [
                    "[parameters('spokeVnetPrefix')]"
                  ]
                },
                "subnets": [
                  {
                    "name": "default",
                    "properties": {
                      "addressPrefix": "[replace(parameters('spokeVnetPrefix'), '.0.0/22', '.1.0/24')]"
                    }
                  }
                ]
              }
            }
          ],
          "outputs": {
            "vnetId": {
              "type": "string",
              "value": "[resourceId('Microsoft.Network/virtualNetworks', format('vnet-{0}-{1}', parameters('location'), toLower(parameters('spokeName'))))]"
            }
          }
        }
      },
      "dependsOn": [
        "[subscriptionResourceId('Microsoft.Resources/resourceGroups', parameters('resourceGroupName'))]"
      ]
    },
    {
      "type": "Microsoft.Resources/deployments",
      "apiVersion": "2022-09-01",
      "name": "vnet-spokeD",
      "resourceGroup": "[parameters('resourceGroupName')]",
      "properties": {
        "expressionEvaluationOptions": {
          "scope": "inner"
        },
        "mode": "Incremental",
        "parameters": {
          "location": {
            "value": "[parameters('location')]"
          },
          "spokeName": {
            "value": "spokeD"
          },
          "spokeVnetPrefix": {
            "value": "10.103.0.0/22"
          }
        },
        "template": {
          "$schema": "https://schema.management.azure.com/schemas/2019-04-01/deploymentTemplate.json#",
          "contentVersion": "1.0.0.0",
          "metadata": {
            "_generator": {
              "name": "bicep",
              "version": "0.20.4.51522",
              "templateHash": "8383771840688895095"
            }
          },
          "parameters": {
            "location": {
              "type": "string"
            },
            "spokeName": {
              "type": "string"
            },
            "spokeVnetPrefix": {
              "type": "string"
            }
          },
          "variables": {
            "taggedVNETs": [
              "spokeA",
              "spokeB",
              "spokeC"
            ]
          },
          "resources": [
            {
              "type": "Microsoft.Network/virtualNetworks",
              "apiVersion": "2022-01-01",
              "name": "[format('vnet-{0}-{1}', parameters('location'), toLower(parameters('spokeName')))]",
              "location": "[parameters('location')]",
              "tags": "[if(contains(variables('taggedVNETs'), parameters('spokeName')), createObject('_avnm_quickstart_deployment', 'spoke'), createObject())]",
              "properties": {
                "addressSpace": {
                  "addressPrefixes": [
                    "[parameters('spokeVnetPrefix')]"
                  ]
                },
                "subnets": [
                  {
                    "name": "default",
                    "properties": {
                      "addressPrefix": "[replace(parameters('spokeVnetPrefix'), '.0.0/22', '.1.0/24')]"
                    }
                  }
                ]
              }
            }
          ],
          "outputs": {
            "vnetId": {
              "type": "string",
              "value": "[resourceId('Microsoft.Network/virtualNetworks', format('vnet-{0}-{1}', parameters('location'), toLower(parameters('spokeName'))))]"
            }
          }
        }
      },
      "dependsOn": [
        "[subscriptionResourceId('Microsoft.Resources/resourceGroups', parameters('resourceGroupName'))]"
      ]
    },
    {
      "condition": "[equals(parameters('networkGroupMembershipType'), 'dynamic')]",
      "type": "Microsoft.Resources/deployments",
      "apiVersion": "2022-09-01",
      "name": "policy",
      "location": "[deployment().location]",
      "properties": {
        "expressionEvaluationOptions": {
          "scope": "inner"
        },
        "mode": "Incremental",
        "parameters": {
          "networkGroupId": {
            "value": "[reference(extensionResourceId(format('/subscriptions/{0}/resourceGroups/{1}', subscription().subscriptionId, parameters('resourceGroupName')), 'Microsoft.Resources/deployments', 'avnm'), '2022-09-01').outputs.networkGroupId.value]"
          },
          "resourceGroupName": {
            "value": "[parameters('resourceGroupName')]"
          }
        },
        "template": {
          "$schema": "https://schema.management.azure.com/schemas/2018-05-01/subscriptionDeploymentTemplate.json#",
          "contentVersion": "1.0.0.0",
          "metadata": {
            "_generator": {
              "name": "bicep",
              "version": "0.20.4.51522",
              "templateHash": "6205966345192356792"
            }
          },
          "parameters": {
            "networkGroupId": {
              "type": "string"
            },
            "resourceGroupName": {
              "type": "string"
            }
          },
          "resources": [
            {
              "type": "Microsoft.Authorization/policyDefinitions",
              "apiVersion": "2021-06-01",
              "name": "[uniqueString(parameters('networkGroupId'))]",
              "properties": {
                "description": "AVNM quickstart dynamic group membership Policy",
                "displayName": "AVNM quickstart dynamic group membership Policy",
                "mode": "Microsoft.Network.Data",
                "policyRule": {
                  "if": {
                    "allof": [
                      {
                        "field": "type",
                        "equals": "Microsoft.Network/virtualNetworks"
                      },
                      {
                        "field": "tags[_avnm_quickstart_deployment]",
                        "exists": true
                      },
                      {
                        "field": "id",
                        "like": "[format('{0}/resourcegroups/{1}/*', subscription().id, parameters('resourceGroupName'))]"
                      }
                    ]
                  },
                  "then": {
                    "effect": "addToNetworkGroup",
                    "details": {
                      "networkGroupId": "[parameters('networkGroupId')]"
                    }
                  }
                }
              },
              "metadata": {
                "description": "This is a Policy definition for dyanamic group membership"
              }
            },
            {
              "type": "Microsoft.Authorization/policyAssignments",
              "apiVersion": "2022-06-01",
              "name": "[uniqueString(parameters('networkGroupId'))]",
              "properties": {
                "description": "AVNM quickstart dynamic group membership Policy",
                "displayName": "AVNM quickstart dynamic group membership Policy",
                "enforcementMode": "Default",
                "policyDefinitionId": "[subscriptionResourceId('Microsoft.Authorization/policyDefinitions', uniqueString(parameters('networkGroupId')))]"
              },
              "dependsOn": [
                "[subscriptionResourceId('Microsoft.Authorization/policyDefinitions', uniqueString(parameters('networkGroupId')))]"
              ],
              "metadata": {
                "description": "Assigns above policy for dynamic group membership"
              }
            }
          ],
          "outputs": {
            "policyDefinitionId": {
              "type": "string",
              "value": "[subscriptionResourceId('Microsoft.Authorization/policyDefinitions', uniqueString(parameters('networkGroupId')))]"
            },
            "policyAssignmentId": {
              "type": "string",
              "value": "[subscriptionResourceId('Microsoft.Authorization/policyAssignments', uniqueString(parameters('networkGroupId')))]"
            }
          }
        }
      },
      "dependsOn": [
        "[extensionResourceId(format('/subscriptions/{0}/resourceGroups/{1}', subscription().subscriptionId, parameters('resourceGroupName')), 'Microsoft.Resources/deployments', 'avnm')]"
      ]
    },
    {
      "type": "Microsoft.Resources/deployments",
      "apiVersion": "2022-09-01",
      "name": "avnm",
      "resourceGroup": "[parameters('resourceGroupName')]",
      "properties": {
        "expressionEvaluationOptions": {
          "scope": "inner"
        },
        "mode": "Incremental",
        "parameters": {
          "location": {
            "value": "[parameters('location')]"
          },
          "hubVnetId": {
            "value": "[reference(extensionResourceId(format('/subscriptions/{0}/resourceGroups/{1}', subscription().subscriptionId, parameters('resourceGroupName')), 'Microsoft.Resources/deployments', 'vnet-hub'), '2022-09-01').outputs.hubVnetId.value]"
          },
          "spokeNetworkGroupMembers": {
            "value": [
              "[reference(extensionResourceId(format('/subscriptions/{0}/resourceGroups/{1}', subscription().subscriptionId, parameters('resourceGroupName')), 'Microsoft.Resources/deployments', 'vnet-spokeA'), '2022-09-01').outputs.vnetId.value]",
              "[reference(extensionResourceId(format('/subscriptions/{0}/resourceGroups/{1}', subscription().subscriptionId, parameters('resourceGroupName')), 'Microsoft.Resources/deployments', 'vnet-spokeB'), '2022-09-01').outputs.vnetId.value]",
              "[reference(extensionResourceId(format('/subscriptions/{0}/resourceGroups/{1}', subscription().subscriptionId, parameters('resourceGroupName')), 'Microsoft.Resources/deployments', 'vnet-spokeC'), '2022-09-01').outputs.vnetId.value]",
              "[reference(extensionResourceId(format('/subscriptions/{0}/resourceGroups/{1}', subscription().subscriptionId, parameters('resourceGroupName')), 'Microsoft.Resources/deployments', 'vnet-spokeD'), '2022-09-01').outputs.vnetId.value]"
            ]
          },
          "connectivityTopology": {
            "value": "[parameters('connectivityTopology')]"
          },
          "networkGroupMembershipType": {
            "value": "[parameters('networkGroupMembershipType')]"
          }
        },
        "template": {
          "$schema": "https://schema.management.azure.com/schemas/2019-04-01/deploymentTemplate.json#",
          "contentVersion": "1.0.0.0",
          "metadata": {
            "_generator": {
              "name": "bicep",
              "version": "0.20.4.51522",
              "templateHash": "4722921437161114326"
            }
          },
          "parameters": {
            "location": {
              "type": "string"
            },
            "spokeNetworkGroupMembers": {
              "type": "array"
            },
            "hubVnetId": {
              "type": "string"
            },
            "connectivityTopology": {
              "type": "string"
            },
            "networkGroupMembershipType": {
              "type": "string"
            }
          },
          "variables": {
            "groupedVNETs": [
              "[format('vnet-{0}-spokea', parameters('location'))]",
              "[format('vnet-{0}-spokeb', parameters('location'))]",
              "[format('vnet-{0}-spokec', parameters('location'))]"
            ]
          },
          "resources": [
            {
              "copy": {
                "name": "staticMemberSpoke",
                "count": "[length(parameters('spokeNetworkGroupMembers'))]"
              },
              "condition": "[and(equals(parameters('networkGroupMembershipType'), 'static'), contains(variables('groupedVNETs'), last(split(parameters('spokeNetworkGroupMembers')[copyIndex()], '/'))))]",
              "type": "Microsoft.Network/networkManagers/networkGroups/staticMembers",
              "apiVersion": "2022-09-01",
              "name": "[format('{0}/{1}/{2}', format('avnm-{0}', parameters('location')), format('ng-{0}-static', parameters('location')), format('sm-{0}', last(split(parameters('spokeNetworkGroupMembers')[copyIndex()], '/'))))]",
              "properties": {
                "resourceId": "[parameters('spokeNetworkGroupMembers')[copyIndex()]]"
              },
              "dependsOn": [
                "[resourceId('Microsoft.Network/networkManagers/networkGroups', format('avnm-{0}', parameters('location')), format('ng-{0}-static', parameters('location')))]"
              ]
            },
            {
              "condition": "[and(equals(parameters('networkGroupMembershipType'), 'static'), equals(parameters('connectivityTopology'), 'mesh'))]",
              "type": "Microsoft.Network/networkManagers/networkGroups/staticMembers",
              "apiVersion": "2022-09-01",
              "name": "[format('{0}/{1}/{2}', format('avnm-{0}', parameters('location')), format('ng-{0}-static', parameters('location')), format('sm-{0}', toLower(last(split(parameters('hubVnetId'), '/')))))]",
              "properties": {
                "resourceId": "[parameters('hubVnetId')]"
              },
              "dependsOn": [
                "[resourceId('Microsoft.Network/networkManagers/networkGroups', format('avnm-{0}', parameters('location')), format('ng-{0}-static', parameters('location')))]"
              ]
            },
            {
              "type": "Microsoft.Network/networkManagers",
              "apiVersion": "2022-09-01",
              "name": "[format('avnm-{0}', parameters('location'))]",
              "location": "[parameters('location')]",
              "properties": {
                "networkManagerScopeAccesses": [
                  "Connectivity"
                ],
                "networkManagerScopes": {
                  "subscriptions": [
                    "[format('/subscriptions/{0}', subscription().subscriptionId)]"
                  ],
                  "managementGroups": []
                }
              },
              "metadata": {
                "description": "This is the Azure Virtual Network Manager which will be used to implement the connected group for spoke-to-spoke connectivity."
              }
            },
            {
              "condition": "[equals(parameters('networkGroupMembershipType'), 'static')]",
              "type": "Microsoft.Network/networkManagers/networkGroups",
              "apiVersion": "2022-09-01",
              "name": "[format('{0}/{1}', format('avnm-{0}', parameters('location')), format('ng-{0}-static', parameters('location')))]",
              "properties": {
                "description": "Network Group - Static"
              },
              "dependsOn": [
                "[resourceId('Microsoft.Network/networkManagers', format('avnm-{0}', parameters('location')))]"
              ],
              "metadata": {
                "description": "This is the static network group for the spoke VNETs, and hub when topology is mesh."
              }
            },
            {
              "condition": "[equals(parameters('networkGroupMembershipType'), 'dynamic')]",
              "type": "Microsoft.Network/networkManagers/networkGroups",
              "apiVersion": "2022-09-01",
              "name": "[format('{0}/{1}', format('avnm-{0}', parameters('location')), format('ng-{0}-dynamic', parameters('location')))]",
              "properties": {
                "description": "Network Group - Dynamic"
              },
              "dependsOn": [
                "[resourceId('Microsoft.Network/networkManagers', format('avnm-{0}', parameters('location')))]"
              ],
              "metadata": {
                "description": "This is the dynamic group for spoke VNETs."
              }
            },
            {
              "condition": "[equals(parameters('connectivityTopology'), 'mesh')]",
              "type": "Microsoft.Network/networkManagers/connectivityConfigurations",
              "apiVersion": "2022-09-01",
              "name": "[format('{0}/{1}', format('avnm-{0}', parameters('location')), format('cc-{0}-spokes-mesh', parameters('location')))]",
              "properties": {
                "description": "Spoke-to-spoke connectivity configuration",
                "appliesToGroups": [
                  {
                    "networkGroupId": "[if(equals(parameters('networkGroupMembershipType'), 'static'), resourceId('Microsoft.Network/networkManagers/networkGroups', format('avnm-{0}', parameters('location')), format('ng-{0}-static', parameters('location'))), resourceId('Microsoft.Network/networkManagers/networkGroups', format('avnm-{0}', parameters('location')), format('ng-{0}-dynamic', parameters('location'))))]",
                    "isGlobal": "False",
                    "useHubGateway": "False",
                    "groupConnectivity": "DirectlyConnected"
                  }
                ],
                "connectivityTopology": "Mesh",
                "deleteExistingPeering": "True",
                "hubs": [],
                "isGlobal": "False"
              },
              "dependsOn": [
                "[resourceId('Microsoft.Network/networkManagers/networkGroups', format('avnm-{0}', parameters('location')), format('ng-{0}-dynamic', parameters('location')))]",
                "[resourceId('Microsoft.Network/networkManagers/networkGroups', format('avnm-{0}', parameters('location')), format('ng-{0}-static', parameters('location')))]",
                "[resourceId('Microsoft.Network/networkManagers', format('avnm-{0}', parameters('location')))]"
              ],
              "metadata": {
                "description": "This connectivity configuration defines the connectivity between VNETs using Direct Connection. The hub will be part of the mesh, but gateway routes from the hub will not propagate to spokes."
              }
            },
            {
              "condition": "[equals(parameters('connectivityTopology'), 'meshWithHubAndSpoke')]",
              "type": "Microsoft.Network/networkManagers/connectivityConfigurations",
              "apiVersion": "2022-09-01",
              "name": "[format('{0}/{1}', format('avnm-{0}', parameters('location')), format('cc-{0}-meshwithhubandspoke', parameters('location')))]",
              "properties": {
                "description": "Spoke-to-spoke connectivity configuration",
                "appliesToGroups": [
                  {
                    "networkGroupId": "[if(equals(parameters('networkGroupMembershipType'), 'static'), resourceId('Microsoft.Network/networkManagers/networkGroups', format('avnm-{0}', parameters('location')), format('ng-{0}-static', parameters('location'))), resourceId('Microsoft.Network/networkManagers/networkGroups', format('avnm-{0}', parameters('location')), format('ng-{0}-dynamic', parameters('location'))))]",
                    "isGlobal": "False",
                    "useHubGateway": "False",
                    "groupConnectivity": "DirectlyConnected"
                  }
                ],
                "connectivityTopology": "HubAndSpoke",
                "deleteExistingPeering": "True",
                "hubs": [
                  {
                    "resourceId": "[parameters('hubVnetId')]",
                    "resourceType": "Microsoft.Network/virtualNetworks"
                  }
                ],
                "isGlobal": "False"
              },
              "dependsOn": [
                "[resourceId('Microsoft.Network/networkManagers/networkGroups', format('avnm-{0}', parameters('location')), format('ng-{0}-dynamic', parameters('location')))]",
                "[resourceId('Microsoft.Network/networkManagers/networkGroups', format('avnm-{0}', parameters('location')), format('ng-{0}-static', parameters('location')))]",
                "[resourceId('Microsoft.Network/networkManagers', format('avnm-{0}', parameters('location')))]"
              ],
              "metadata": {
                "description": "This connectivity configuration defines the connectivity between the spokes using Hub and Spoke - traffic flow through hub requires an NVA to route it."
              }
            },
            {
              "condition": "[equals(parameters('connectivityTopology'), 'hubAndSpoke')]",
              "type": "Microsoft.Network/networkManagers/connectivityConfigurations",
              "apiVersion": "2022-09-01",
              "name": "[format('{0}/{1}', format('avnm-{0}', parameters('location')), format('cc-{0}-hubandspoke', parameters('location')))]",
              "properties": {
                "description": "Spoke-to-spoke connectivity configuration",
                "appliesToGroups": [
                  {
                    "networkGroupId": "[if(equals(parameters('networkGroupMembershipType'), 'static'), resourceId('Microsoft.Network/networkManagers/networkGroups', format('avnm-{0}', parameters('location')), format('ng-{0}-static', parameters('location'))), resourceId('Microsoft.Network/networkManagers/networkGroups', format('avnm-{0}', parameters('location')), format('ng-{0}-dynamic', parameters('location'))))]",
                    "isGlobal": "False",
                    "useHubGateway": "False",
                    "groupConnectivity": "None"
                  }
                ],
                "connectivityTopology": "HubAndSpoke",
                "deleteExistingPeering": "True",
                "hubs": [
                  {
                    "resourceId": "[parameters('hubVnetId')]",
                    "resourceType": "Microsoft.Network/virtualNetworks"
                  }
                ],
                "isGlobal": "False"
              },
              "dependsOn": [
                "[resourceId('Microsoft.Network/networkManagers/networkGroups', format('avnm-{0}', parameters('location')), format('ng-{0}-dynamic', parameters('location')))]",
                "[resourceId('Microsoft.Network/networkManagers/networkGroups', format('avnm-{0}', parameters('location')), format('ng-{0}-static', parameters('location')))]",
                "[resourceId('Microsoft.Network/networkManagers', format('avnm-{0}', parameters('location')))]"
              ],
              "metadata": {
                "description": "This connectivity configuration defines the connectivity between the spokes using Hub and Spoke - traffic flow through hub requires an NVA to route it."
              }
            },
            {
              "type": "Microsoft.ManagedIdentity/userAssignedIdentities",
              "apiVersion": "2022-01-31-preview",
              "name": "[format('uai-{0}', parameters('location'))]",
              "location": "[parameters('location')]",
              "metadata": {
                "description": "This user assigned identity is used by the Deployment Script resource to interact with Azure resources."
              }
            },
            {
              "type": "Microsoft.Authorization/roleAssignments",
              "apiVersion": "2022-04-01",
              "name": "[guid(resourceGroup().id, format('uai-{0}', parameters('location')))]",
              "properties": {
                "roleDefinitionId": "[subscriptionResourceId('Microsoft.Authorization/roleDefinitions', 'b24988ac-6180-42a0-ab88-20f7382dd24c')]",
                "principalId": "[reference(resourceId('Microsoft.ManagedIdentity/userAssignedIdentities', format('uai-{0}', parameters('location'))), '2022-01-31-preview').principalId]",
                "principalType": "ServicePrincipal"
              },
              "dependsOn": [
                "[resourceId('Microsoft.ManagedIdentity/userAssignedIdentities', format('uai-{0}', parameters('location')))]"
              ],
              "metadata": {
                "description": "This role assignment grants the user assigned identity the Contributor role on the resource group."
              }
            }
          ],
          "outputs": {
            "networkManagerName": {
              "type": "string",
              "value": "[format('avnm-{0}', parameters('location'))]"
            },
            "userAssignedIdentityId": {
              "type": "string",
              "value": "[resourceId('Microsoft.ManagedIdentity/userAssignedIdentities', format('uai-{0}', parameters('location')))]"
            },
            "connectivityConfigurationId": {
              "type": "string",
              "value": "[if(equals(parameters('connectivityTopology'), 'meshWithHubAndSpoke'), resourceId('Microsoft.Network/networkManagers/connectivityConfigurations', format('avnm-{0}', parameters('location')), format('cc-{0}-meshwithhubandspoke', parameters('location'))), if(equals(parameters('connectivityTopology'), 'hubAndSpoke'), resourceId('Microsoft.Network/networkManagers/connectivityConfigurations', format('avnm-{0}', parameters('location')), format('cc-{0}-hubandspoke', parameters('location'))), resourceId('Microsoft.Network/networkManagers/connectivityConfigurations', format('avnm-{0}', parameters('location')), format('cc-{0}-spokes-mesh', parameters('location')))))]"
            },
            "networkGroupId": {
              "type": "string",
              "value": "[coalesce(resourceId('Microsoft.Network/networkManagers/networkGroups', format('avnm-{0}', parameters('location')), format('ng-{0}-dynamic', parameters('location'))), resourceId('Microsoft.Network/networkManagers/networkGroups', format('avnm-{0}', parameters('location')), format('ng-{0}-static', parameters('location'))))]"
            }
          }
        }
      },
      "dependsOn": [
        "[extensionResourceId(format('/subscriptions/{0}/resourceGroups/{1}', subscription().subscriptionId, parameters('resourceGroupName')), 'Microsoft.Resources/deployments', 'vnet-hub')]",
        "[subscriptionResourceId('Microsoft.Resources/resourceGroups', parameters('resourceGroupName'))]",
        "[extensionResourceId(format('/subscriptions/{0}/resourceGroups/{1}', subscription().subscriptionId, parameters('resourceGroupName')), 'Microsoft.Resources/deployments', 'vnet-spokeA')]",
        "[extensionResourceId(format('/subscriptions/{0}/resourceGroups/{1}', subscription().subscriptionId, parameters('resourceGroupName')), 'Microsoft.Resources/deployments', 'vnet-spokeB')]",
        "[extensionResourceId(format('/subscriptions/{0}/resourceGroups/{1}', subscription().subscriptionId, parameters('resourceGroupName')), 'Microsoft.Resources/deployments', 'vnet-spokeC')]",
        "[extensionResourceId(format('/subscriptions/{0}/resourceGroups/{1}', subscription().subscriptionId, parameters('resourceGroupName')), 'Microsoft.Resources/deployments', 'vnet-spokeD')]"
      ]
    },
    {
      "type": "Microsoft.Resources/deployments",
      "apiVersion": "2022-09-01",
      "name": "[format('ds-{0}-connectivityconfigs', parameters('location'))]",
      "resourceGroup": "[parameters('resourceGroupName')]",
      "properties": {
        "expressionEvaluationOptions": {
          "scope": "inner"
        },
        "mode": "Incremental",
        "parameters": {
          "location": {
            "value": "[parameters('location')]"
          },
          "userAssignedIdentityId": {
            "value": "[reference(extensionResourceId(format('/subscriptions/{0}/resourceGroups/{1}', subscription().subscriptionId, parameters('resourceGroupName')), 'Microsoft.Resources/deployments', 'avnm'), '2022-09-01').outputs.userAssignedIdentityId.value]"
          },
          "configurationId": {
            "value": "[reference(extensionResourceId(format('/subscriptions/{0}/resourceGroups/{1}', subscription().subscriptionId, parameters('resourceGroupName')), 'Microsoft.Resources/deployments', 'avnm'), '2022-09-01').outputs.connectivityConfigurationId.value]"
          },
          "configType": {
            "value": "Connectivity"
          },
          "networkManagerName": {
            "value": "[reference(extensionResourceId(format('/subscriptions/{0}/resourceGroups/{1}', subscription().subscriptionId, parameters('resourceGroupName')), 'Microsoft.Resources/deployments', 'avnm'), '2022-09-01').outputs.networkManagerName.value]"
          },
          "deploymentScriptName": {
            "value": "[format('ds-{0}-connectivityconfigs', parameters('location'))]"
          }
        },
        "template": {
          "$schema": "https://schema.management.azure.com/schemas/2019-04-01/deploymentTemplate.json#",
          "contentVersion": "1.0.0.0",
          "metadata": {
            "_generator": {
              "name": "bicep",
              "version": "0.20.4.51522",
              "templateHash": "16058143652843159439"
            }
          },
          "parameters": {
            "location": {
              "type": "string"
            },
            "userAssignedIdentityId": {
              "type": "string"
            },
            "networkManagerName": {
              "type": "string"
            },
            "configurationId": {
              "type": "string"
            },
            "deploymentScriptName": {
              "type": "string"
            },
            "configType": {
              "type": "string",
              "allowedValues": [
                "Connectivity"
              ]
            }
          },
          "resources": [
            {
              "type": "Microsoft.Resources/deploymentScripts",
              "apiVersion": "2020-10-01",
              "name": "[parameters('deploymentScriptName')]",
              "location": "[parameters('location')]",
              "kind": "AzurePowerShell",
              "identity": {
                "type": "UserAssigned",
                "userAssignedIdentities": {
                  "[format('{0}', parameters('userAssignedIdentityId'))]": {}
                }
              },
              "properties": {
                "azPowerShellVersion": "8.3",
                "retentionInterval": "PT1H",
                "timeout": "PT1H",
                "arguments": "[format('-networkManagerName \"{0}\" -targetLocations {1} -configIds {2} -subscriptionId {3} -configType {4} -resourceGroupName {5}', parameters('networkManagerName'), parameters('location'), parameters('configurationId'), subscription().subscriptionId, parameters('configType'), resourceGroup().name)]",
                "scriptContent": "    param (\r\n      # AVNM subscription id\r\n      [parameter(mandatory=$true)][string]$subscriptionId,\r\n\r\n      # AVNM resource name\r\n      [parameter(mandatory=$true)][string]$networkManagerName,\r\n\r\n      # string with comma-separated list of config ids to deploy. ids must be of the same config type\r\n      [parameter(mandatory=$true)][string[]]$configIds,\r\n\r\n      # string with comma-separated list of deployment target regions\r\n      [parameter(mandatory=$true)][string[]]$targetLocations,\r\n\r\n      # configuration type to deploy. must be either connecticity or securityadmin\r\n      [parameter(mandatory=$true)][ValidateSet('Connectivity','SecurityAdmin','Routing')][string]$configType,\r\n\r\n      # AVNM resource group name\r\n      [parameter(mandatory=$true)][string]$resourceGroupName\r\n    )\r\n  \r\n    $null = Login-AzAccount -Identity -Subscription $subscriptionId\r\n  \r\n    [System.Collections.Generic.List[string]]$configIdList = @()  \r\n    $configIdList.addRange($configIds) \r\n    [System.Collections.Generic.List[string]]$targetLocationList = @() # target locations for deployment\r\n    $targetLocationList.addRange($targetLocations)     \r\n    \r\n    $deployment = @{\r\n        Name = $networkManagerName\r\n        ResourceGroupName = $resourceGroupName\r\n        ConfigurationId = $configIdList\r\n        TargetLocation = $targetLocationList\r\n        CommitType = $configType\r\n    }\r\n  \r\n    try {\r\n      Deploy-AzNetworkManagerCommit @deployment -ErrorAction Stop\r\n    }\r\n    catch {\r\n      Write-Error \"Deployment failed with error: $_\"\r\n      throw \"Deployment failed with error: $_\"\r\n    }\r\n    "
              },
              "metadata": {
                "description": "Create a Deployment Script resource to perform the commit/deployment of the Network Manager connectivity configuration."
              }
            }
          ]
        }
      },
      "dependsOn": [
        "[extensionResourceId(format('/subscriptions/{0}/resourceGroups/{1}', subscription().subscriptionId, parameters('resourceGroupName')), 'Microsoft.Resources/deployments', 'avnm')]",
        "[subscriptionResourceId('Microsoft.Resources/deployments', 'policy')]",
        "[subscriptionResourceId('Microsoft.Resources/resourceGroups', parameters('resourceGroupName'))]"
      ]
    }
  ],
  "outputs": {
    "policyDefinitionId": {
      "type": "string",
      "value": "[coalesce(reference(subscriptionResourceId('Microsoft.Resources/deployments', 'policy'), '2022-09-01').outputs.policyDefinitionId.value, 'not_deployed')]"
    },
    "policyAssignmentId": {
      "type": "string",
      "value": "[coalesce(reference(subscriptionResourceId('Microsoft.Resources/deployments', 'policy'), '2022-09-01').outputs.policyAssignmentId.value, 'not_deployed')]"
    }
  }
}

A sablon több Azure-erőforrást határoz meg:

A sablon üzembe helyezése

  1. Jelentkezzen be az Azure-ba, és nyissa meg az Azure Resource Manager-sablont az Üzembe helyezés az Azure-ban gombra kattintva. A sablon létrehozza az Azure Virtual Network Manager példányát, a hálózati infrastruktúrát és a hálózatkezelő konfigurációit.

    Üzembe helyezés az Azure-ban

  2. Az Azure Portalon válassza ki vagy adja meg a következő információkat:

    Beállítás Érték
    Előfizetés Válassza ki az üzembe helyezéshez használni kívánt előfizetést.
    Példány részletei
    Erőforráscsoport neve Az rg-avnm-sample alapértelmezett beállítása
    Régió Válassza ki a régiót az erőforrások üzembe helyezéséhez.
    Hely Adja meg az erőforrások üzembe helyezésének helyét. A helyértéket az erőforrás elnevezési konvenciója
    használja: A hely megegyezik a kiválasztott régióval , és szóköz nélkül van megírva. Az USA keleti régiója például EastUS-ként van megírva.
    Kapcsolati topológia Válassza ki az üzembe helyezni kívánt kapcsolati topológiát. A lehetőségek közé tartozik a mesh, a hubAndSpoke és a meshWithHubAndSpoke.
    Hálózati csoporttagság típusa Válassza ki a hálózati csoport tagságtípusát. A lehetőségek közé tartozik a statikus és a dinamikus.

  3. Válassza a Véleményezés + létrehozás lehetőséget a beállítások áttekintéséhez és a használati feltételek nyilatkozatának elolvasásához.

  4. Válassza a Létrehozás lehetőséget a sablon üzembe helyezéséhez.

  5. Az üzembe helyezés végrehajtása néhány percet vesz igénybe. Az üzembe helyezés befejezése után megjelenik az üzembe helyezés sikeres üzenete.

Az üzembe helyezés ellenőrzése

  1. Az Azure Portal kezdőlapján válassza az Erőforráscsoportok lehetőséget, és válassza az rg-avnm-sample lehetőséget.

  2. Ellenőrizze, hogy az összes összetevő telepítése sikeresen megtörtént-e.

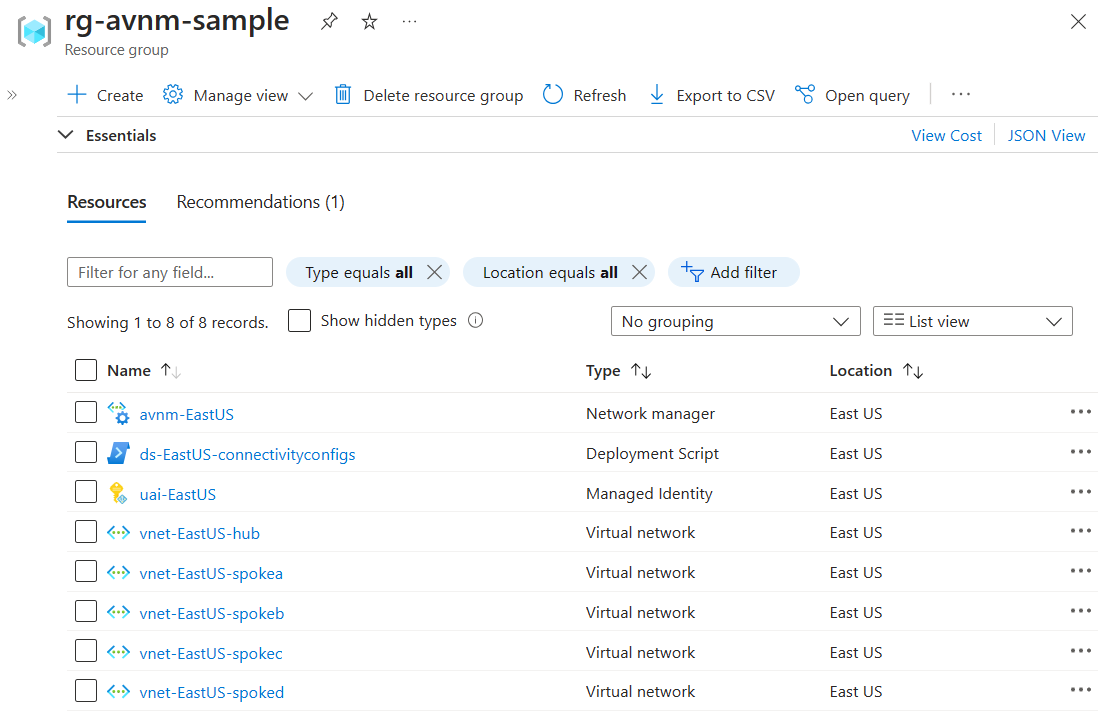

    Képernyőkép az Azure Portalon üzembe helyezett összes erőforrásról.

  3. Válassza ki az avnm-EastUS erőforrást.

  4. A Hálózati csoportok lapon válassza a Beállítások>NetworkGroups>ng-EastUS-static lehetőséget.

    Képernyőkép az Azure Portalon üzembe helyezett hálózati csoportokról.

  5. Az ng-EastUS-static lapon válassza a Beállítások>csoporttagok lehetőséget, és ellenőrizze, hogy a virtuális hálózatok egy készlete telepítve van-e.

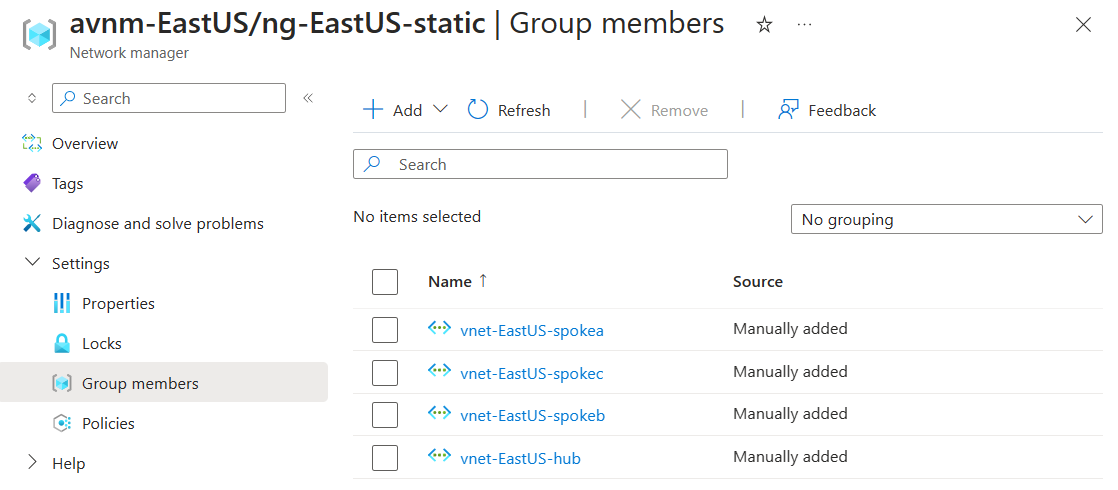

    Képernyőkép a hálózati csoport statikus tagjairól egy statikus topológia üzembe helyezéséhez.

Feljegyzés

Az üzembe helyezéshez megadott beállításoktól függően a csoporttagok különböző virtuális hálózatokat láthatnak.

Az erőforrások eltávolítása

Ha már nincs szüksége a privát végponttal létrehozott erőforrásokra, törölje az erőforráscsoportot. Ezzel eltávolítja a privát végpontot és az összes kapcsolódó erőforrást.

  1. Az erőforráscsoport törléséhez nyissa meg az erőforráscsoportot az Azure Portalon, és válassza az Erőforráscsoport törlése lehetőséget.
  2. Adja meg az erőforráscsoport nevét, majd válassza a Törlés lehetőséget.
  3. Az egyik erőforráscsoport törlődik, és ellenőrizze, hogy a hálózatkezelő példány és az összes kapcsolódó erőforrás törlődik-e.
  4. Ha dinamikus hálózati csoporttagságokat használt, törölje az üzembe helyezett Azure Policy-definíciót és -hozzárendelést úgy, hogy a portálon navigál az előfizetésére, és kiválasztja a szabályzatokat. A Szabályzatok területen keresse meg a hozzárendelt hozzárendeléstAVNM quickstart dynamic group membership Policy, és törölje azt, majd végezze el ugyanezt a névvel ellátott AVNM quickstart dynamic group membership Policydefiníció esetében.

Következő lépések

Az Azure Virtual Network Manager üzembe helyezésével kapcsolatos további információkért lásd:

Rövid útmutató: Hálós hálózati topológia létrehozása az Azure Virtual Network Managerrel a Terraform használatával
