Útvonaltérképek konfigurálása

Ez a cikk segít útválasztási térképet létrehozni vagy szerkeszteni egy Azure Virtual WAN-központban az Azure Portal használatával. A Virtual WAN útvonaltérképekről további információt az Útvonaltérképek című témakörben talál.

Előfeltételek

A konfiguráció megkezdése előtt ellenőrizze, hogy teljesítette-e a következő feltételeket:

• Már van egy virtuális WAN (VWAN)-vel rendelkező kapcsolatod, amely (S2S, P2S vagy ExpressRoute) konfigurálva van.
  • Az S2S-kapcsolattal rendelkező VWAN létrehozásának lépéseit lásd : Oktatóanyag – S2S-kapcsolat létrehozása a Virtual WAN-jal.
  • A virtuális WAN P2S-felhasználói VPN-kapcsolattal való létrehozásának lépéseit lásd: Oktatóanyag – Felhasználói VPN P2S-kapcsolat létrehozása a Virtual WAN-jal.
• A konfigurációs lépések végrehajtása előtt mindenképpen tekintse meg az útvonaltérképekkel kapcsolatos szempontokat és korlátozásokat.

Konfigurációs munkafolyamat

1. Hozzon létre egy virtuális WAN-t.

2. Hozza létre a teszteléshez szükséges összes Virtual WAN virtuális központot.

3. A teszteléshez szükséges helyek közötti VPN, pont–hely VPN, ExpressRoute-átjárók és NVA-k üzembe helyezése.

4. Ellenőrizze, hogy a bejövő és kimenő útvonalak a várt módon működnek-e.

5. Konfiguráljon útvonaltérképet és útvonaltérkép-szabályokat, majd mentse őket. Az útvonaltérkép-szabályokról további információt az Útvonaltérképek című témakörben talál.

6. Miután konfigurálta az útvonaltérképet, a virtuális központ útválasztója és átjárói megkezdik az útvonaltérképek funkció támogatásához szükséges frissítést.

   • A frissítési folyamat körülbelül 30 percet vesz igénybe.
   • A frissítési folyamat csak akkor történik meg, amikor először hoz létre útvonaltérképet egy központban.
   • Miután a virtuális központ útválasztója és átjárói frissítve lettek erre az új szoftververzióra, a következők érvényesek:
     • A virtuális központ támogatja az ExpressRoute ECMP-t a kimenő forgalomhoz. További információt az ExpressRoute ECMP-ről szóló cikkben talál.
     • A küllős virtuális hálózati előtagoknak az Alapértelmezett útvonaltáblában kell lenniük, hogy a helyszíni környezetben meghirdetve legyenek. Ezt úgy érheti el, ha biztosítja, hogy a virtuális hálózati kapcsolatok az Alapértelmezett útvonaltáblába terjedjenek.
   • Az útvonal-diagram törlése után a virtuális központ útválasztója továbbra is a szoftver új verzióján működik.
   • Az útvonaltérképek használata további díjakat von maga után. További információkért tekintse meg a Díjszabás lapot.

7. A folyamat akkor van teljesítve, ha a kiépítési állapotsikeres. Nyisson meg egy támogatási esetet, ha a folyamat nem sikerült.

8. Az útvonaltérkép mostantól alkalmazható a kapcsolatokra (ER, S2S VPN, P2S VPN, VNet).

9. Miután az útvonaltérképet a megfelelő irányba alkalmazta, az Útvonaltérkép irányítópult használatával ellenőrizze, hogy az útvonaltérkép a várt módon működik-e .

Útvonaltérkép létrehozása

Az alábbi lépések végigvezetik az útvonaltérkép konfigurálásához.

1. Az Azure Portalon nyissa meg a Virtual WAN-erőforrást. A hubok listájának megtekintéséhez válassza a Hubs lehetőséget.

2. Válassza ki azt a központot, amelyet konfigurálni szeretne a Virtual Hub lap megnyitásához.

3. A Virtual Hub lap Útválasztás szakaszában válassza az Útvonaltérképek lehetőséget az Útvonaltérképek lap megnyitásához. Az Útvonaltérképek lapon válassza az + Útvonaltérkép hozzáadása lehetőséget egy új útvonaltérkép létrehozásához.

4. Az Útvonaltérkép létrehozása lapon adja meg az útvonaltérkép nevét.

5. Ezután válassza az + Útvonaltérkép hozzáadása lehetőséget, hogy szabályokat hozzon létre az útvonaltérképen.

6. Az Útvonaltérkép létrehozása lapon végezze el a szükséges konfigurációt.

   • Név – Adja meg az útvonaltérkép-szabály nevét.

   • Következő lépés – A legördülő listában válassza a Folytatás lehetőséget, ha a szabálynak megfelelő útvonalakat az útvonaltérkép későbbi szabályainak kell feldolgoznia. Ha nem, válassza a Megszakítás lehetőséget.

   • Egyezés feltételei – Minden egyeztetési feltételhez tulajdonság, feltétel és érték szükséges. Lehet 0 vagy több egyezési feltétel.

     • Új egyeztetési feltétel hozzáadásához jelölje ki a táblázat üres sorát.
     • Sor törléséhez válassza a sor végén található Törlés ikont.
     • Ha több értéket szeretne hozzáadni az Érték csoportban, használjon vesszőt (,) elválasztóként. A támogatott egyeztetési feltételek listáját az Útvonaltérképek című témakörben találja.

   • Műveletek > Művelet egyeztetési útvonalakon – Válassza az Elvetés lehetőséget a egyeztetett útvonalak elutasításához, vagy a Módosítás lehetőséget a egyeztetett útvonalak engedélyezéséhez és módosításához.

   • Műveletek > Útvonalmódosítások – Minden műveletutasításhoz tulajdonságra, műveletre és értékre van szükség. 0 vagy több útvonalmódosítási utasítás is lehet.

     • Új utasítás hozzáadásához jelölje ki a táblázat üres sorát.
     • Sor törléséhez válassza a sor végén található Törlés ikont.
     • Ha több értéket szeretne hozzáadni az Érték csoportban, használjon vesszőt (,) elválasztóként. A támogatott műveletek listáját az Útvonaltérképek című témakörben találja.



7. Válassza a Hozzáadás lehetőséget a szabálykonfiguráció befejezéséhez. Ha a Hozzáadás lehetőséget választja, ez ideiglenesen tárolja a szabályt az Azure Portalon, de még nem menti az útvonaltérképre. Az Emlékeztető párbeszédpanelEn válassza az Ok gombot annak nyugtázásához, hogy a szabály még nincs teljesen mentve, és folytassa a következő lépésben.

8. Szükség esetén ismételje meg a 6. és a 7. lépést további szabályok hozzáadásához.

9. Az Útvonaltérkép létrehozása lapon az összes szabály hozzáadása után győződjön meg arról, hogy a szabályok sorrendje a kívánt. Szükség szerint módosítsa a szabályokat úgy, hogy az egérmutatót egy sorra viszi, majd a 3 pontra kattint és tartja, majd felfelé vagy lefelé húzza a sort. Ha befejezte a szabályrend módosítását, a Mentés gombra kattintva mentse az összes szabályt az útvonaltérképre.



10. Az útvonaltérkép és az útvonaltérkép szabályainak mentése néhány percet vesz igénybe. Mentés után a kiépítés állapotasikerült.

Útvonaltérkép alkalmazása kapcsolatokra

Az útvonaltérkép mentése után alkalmazhatja az útvonaltérképet a virtuális központ kívánt kapcsolataira.

1. Az Útvonaltérképek lapon válassza az Útvonaltérképek alkalmazása kapcsolatokra lehetőséget.



2. Az Útvonaltérképek alkalmazása kapcsolatokra lapon konfigurálja az alábbi beállításokat.

   • Válassza ki a bejövő útvonaltérkép alatti legördülő elemet, és válassza ki a bemeneti irányban alkalmazni kívánt útvonaltérképet.
   • Válassza ki a kimenő útvonaltérkép alatti legördülő elemet, és válassza ki a kimenő irányban alkalmazni kívánt útvonaltérképet.
   • Az alsó táblázat felsorolja a virtuális központhoz való összes kapcsolatot. Jelöljön ki egy vagy több kapcsolatot, amelyhez alkalmazni szeretné az útvonaltérképeket.



3. Amikor befejezte a beállítások konfigurálását, válassza a Mentés lehetőséget.

4. A módosítások ellenőrzéséhez nyissa meg újra az Útvonaltérképek alkalmazása a kapcsolatokra elemet az Útvonaltérképek lapon.



5. Miután az útvonaltérképet a megfelelő irányba alkalmazta, az Útvonaltérkép irányítópult használatával ellenőrizze, hogy az útvonaltérkép a várt módon működik-e .

Útvonaltérkép- vagy útvonaltérkép-szabályok módosítása vagy eltávolítása

1. Meglévő útvonaltérkép módosításához vagy eltávolításához lépjen az Útvonaltérképek lapra.

2. A használni kívánt útvonaltérkép sorához válassza a ... > Szerkesztés vagy ... > Törlés.



Útvonaltérkép módosítása vagy eltávolítása egy kapcsolatból

Meglévő útvonaltérkép-szabály módosításához vagy eltávolításához kövesse az alábbi lépéseket.

1. Az Útvonaltérképek lap tetején válassza az Útvonaltérképek alkalmazása kapcsolatokra lehetőséget.

2. Az Útvonaltérképek alkalmazása a kapcsolatok lapon válassza ki a módosítani kívánt kapcsolatot a bal oldali jelölőnégyzeten keresztül.

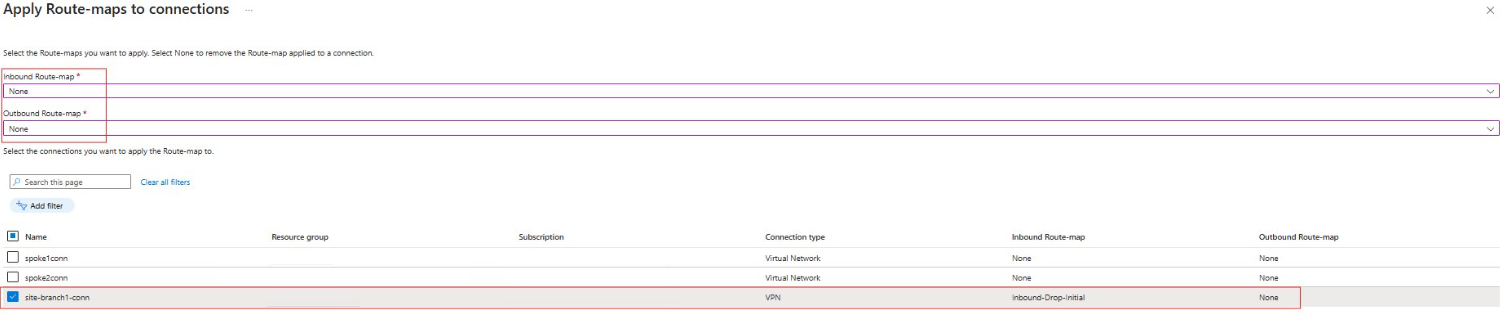

3. Módosítsa a bejövő útvonaltérképet és a kimenő útvonaltérképet a megfelelő útvonaltérképekre, vagy állítsa a Nincs értékre azoknak a kapcsolatoknak a esetében, amelyekhez el szeretné távolítani az útvonaltérképet. Ebben a példában eltávolítjuk a bejövő útvonaltérképet egy ág VPN-kapcsolatából.



4. Ha végzett, válassza a Mentés lehetőséget.

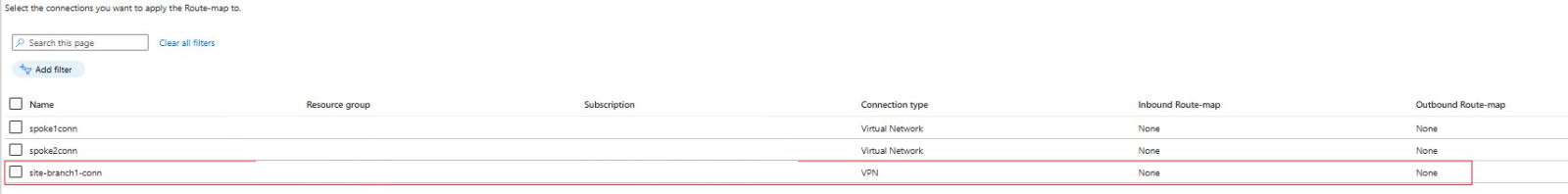

5. A módosítások ellenőrzéséhez nyissa meg az Útvonaltérképek alkalmazása kapcsolatokra és az Útvonaltérképek irányítópultot.



Hibaelhárítás

Az alábbi szakasz az útvonaltérképek virtual WAN-központon való konfigurálásakor előforduló gyakori problémákat ismerteti.

Az útvonaltérkép a sikertelen állapotot adta meg

Nyisson meg egy támogatási esetet.

Az összefoglaló útvonalak nem a várt módon jelennek meg

1. Távolítsa el az útvonaltérképet, majd tekintse meg a kapcsolat aktuális útvonalait. Győződjön meg arról, hogy az útvonalak azok az útvonalak, amelyeket az útvonaltérkép alkalmazása előtt látni fog.

2. Ellenőrizze, hogy az egyezési feltétel megfelelően van-e beállítva. Az egyeztetési feltétel segítségével választhatja ki az útvonalakat, amelyeket módosítani szeretne.

   • Ha a kiválasztott útvonalak helyett az összes útvonalat egyezteti: Ne feledje, hogy ha egy útvonaltérkép egyeztetési feltétel nélkül jön létre, a rendszer az alkalmazott kapcsolat összes útvonalát egyezteti.
   • Ha egyezési feltételek vannak, és még mindig nem választja ki a kívánt útvonalakat: Ellenőrizze az egyezési feltételt, hogy megfelelően legyen beállítva. Ne feledje, hogy az egyenlőség megegyezik a pontos előtaggal, és az útvonalon belüli előtagokat tartalmazza . (például a 10.2.30.0/24 szerepel a 10.2.0.0/16-os csomagban )
   • Ha a "contains" egyezés kritériumot használja: Ellenőrizze, hogy helyes-e az alhálózati felosztás.

3. Ellenőrizze, hogy a művelet megfelelően van-e beállítva. Az útvonalak összegzéséhez a Csere művelet szükséges.

4. Győződjön meg arról, hogy a Következő lépés beállítás megfelelően van konfigurálva. Ha több útvonaltérkép-szabályt is használ, és nem látja a kívánt kimenetet, győződjön meg arról, hogy az utolsó szabálynál a Következő lépés beállítás a Befejezés értékre van állítva. Ez biztosítja, hogy más szabályok ne legyenek feldolgozva.

5. A módosítások elvégzése után alkalmazza az útvonaltérképet a kapcsolatra. Ezután használja az útvonaltérképek irányítópultját annak ellenőrzéséhez, hogy a módosítások a kívánt hatással voltak-e.

AS-PATH nem a várt módon jelenik meg

1. Ha útvonalak egy halmazát összegzi, ne feledje, hogy a központi útválasztó eltávolítja a AS-PATH attribútumokat ezekről az útvonalakról. Visszahelyezheti a AS-PATH-t a műveletszakaszba.

2. Távolítsa el az útvonaltérképet, majd tekintse meg a kapcsolat aktuális útvonalait. Ellenőrizze, hogy az aktuális útvonalak azokat az útvonalakat jelzik-e, amelyeket az útvonaltérkép alkalmazása előtt látnia kell.

3. Ellenőrizze, hogy az egyezési feltétel megfelelően van-e beállítva. Az egyeztetési feltétel segítségével választhatja ki az útvonalakat, amelyeket módosítani szeretne.

   • Ha az összes útvonalat megfelelteti, nem csak a kiválasztott útvonalakat: Ne feledje, hogy ha az útvonaltérkép egyeztetési feltételek nélkül jön létre, a rendszer az alkalmazott kapcsolat összes útvonalát egyezteti.
   • Ha megfeleltetési feltételekkel rendelkezik, és még mindig nem választja ki a kívánt útvonalakat: Ellenőrizze az egyezés feltételét, hogy helyesen legyen beállítva. Ne feledje, hogy az egyenlő egyezés a pontos előtaggal, és tartalmazza az egyező előtagokat az útvonalon belül. (például a 10.2.30.0/24 szerepel a 10.2.0.0/16-os csomagban )
   • Ha a "contains" egyezési feltételeket használja: Ellenőrizze, hogy helyes-e az alhálózat kiosztása.

4. Ellenőrizze, hogy a művelet megfelelően van-e beállítva. Győződjön meg arról, hogy a csere vagy az előtűnés beállítása a kívánt módon van beállítva.

5. Ha ASN-eket ad hozzá az AS-PATH-hoz, ellenőrizze, hogy nem az Azure által fenntartott ASN-t használja-e.

6. Győződjön meg arról, hogy a Következő lépés beállítás megfelelően van konfigurálva. Ha több útvonaltérkép-szabálysal rendelkezik, és nem látja a kívánt kimenetet, győződjön meg arról, hogy az utolsó szabályNál a Következő lépés beállítás a Befejezés értékre van állítva. Ez biztosítja, hogy más szabályok ne legyenek feldolgozva.

7. A módosítások elvégzése után alkalmazza az útvonaltérképet a kapcsolatra. Ezután használja az útvonaltérképek irányítópultját annak ellenőrzéséhez, hogy a módosítások a kívánt hatással voltak-e.

Következő lépések

• Az Útvonaltérképek irányítópult használatával figyelheti az útvonalakat, az AS Path és a BGP-közösségeket.
• Az útvonaltérképekről további információt az Útvonaltérképek című témakörben talál.
