Az Azure VPN Gateway monitorozása

Ez a cikk a következőket ismerteti:

• A szolgáltatáshoz gyűjthető monitorozási adatok típusai.
• Az adatok elemzésének módjai.

Feljegyzés

Ha már ismeri ezt a szolgáltatást és/vagy az Azure Monitort, és csak tudni szeretné, hogyan elemezheti a figyelési adatokat, tekintse meg a cikk végén található Elemzés szakaszt.

Ha olyan kritikus alkalmazásokkal és üzleti folyamatokkal rendelkezik, amelyek Az Azure-erőforrásokra támaszkodnak, figyelnie kell és riasztásokat kell kapnia a rendszeréről. Az Azure Monitor szolgáltatás a rendszer minden összetevőjéből gyűjti és összesíti a metrikákat és naplókat. Az Azure Monitor áttekintést nyújt a rendelkezésre állásról, a teljesítményről és a rugalmasságról, és értesíti Önt a problémákról. A monitorozási adatok beállításához és megtekintéséhez használhatja az Azure Portalt, a PowerShellt, az Azure CLI-t, a REST API-t vagy az ügyfélkódtárakat.

• Az Azure Monitorral kapcsolatos további információkért tekintse meg az Azure Monitor áttekintését.
• Az Azure-erőforrások általános monitorozásával kapcsolatos további információkért lásd : Azure-erőforrások monitorozása az Azure Monitorral.

Erőforrástípusok

Az Azure az erőforrástípusok és azonosítók fogalmát használja az előfizetések minden elemének azonosítására. Az erőforrástípusok az Azure-ban futó összes erőforrás erőforrásazonosítóinak is részét képezik. A virtuális gépek egyik erőforrástípusa például az Microsoft.Compute/virtualMachines. A szolgáltatások és a hozzájuk kapcsolódó erőforrástípusok listáját az Erőforrás-szolgáltatók című témakörben találja.

Az Azure Monitor hasonlóan rendszerezi az alapvető monitorozási adatokat metrikákba és naplókba az erőforrástípusok, más néven névterek alapján. Különböző metrikák és naplók érhetők el a különböző erőforrástípusokhoz. Előfordulhat, hogy a szolgáltatás több erőforrástípushoz is társítva van.

A VPN Gateway erőforrástípusairól további információt az Azure VPN Gateway monitorozási adatreferenciájában talál.

Adattárolás

Azure Monitor esetén:

• A metrikák adatait az Azure Monitor metrikák adatbázisa tárolja.
• A naplóadatok tárolása az Azure Monitor naplók tárolójában történik. A Log Analytics egy eszköz az Azure Portalon, amely le tudja kérdezni ezt az áruházat.
• Az Azure-tevékenységnapló egy külön tároló, amelynek saját felülete van az Azure Portalon.

A metrikák és a tevékenységnaplók adatait igény szerint átirányíthatja az Azure Monitor-naplók tárolójába. Ezután a Log Analytics használatával lekérdezheti az adatokat, és összehasonlíthatja azokat más naplóadatokkal.

Számos szolgáltatás diagnosztikai beállításokkal küldhet metrikákat és naplóadatokat az Azure Monitoron kívüli más tárolóhelyekre. Ilyenek például az Azure Storage, a üzemeltetett partnerrendszerek és a nem Azure-beli partnerrendszerek az Event Hubs használatával.

Az Azure Monitor adatainak tárolásáról az Azure Monitor adatplatformja nyújt részletes tájékoztatást.

Az Azure Portallal, CLI-vel vagy PowerShell-lel történő diagnosztikai beállítás részletes folyamatát a Diagnosztikai beállítás létrehozása platformnaplók és metrikák gyűjtéséhez az Azure-ban című cikk ismerteti. Diagnosztikai beállítás létrehozásakor meg kell adnia, hogy milyen kategóriájú naplókat kíván gyűjteni. A VPN Gateway kategóriái a VPN Gateway monitorozási adatreferenciájában találhatók.

Fontos

Ezeknek a beállításoknak az engedélyezéséhez további Azure-szolgáltatásokra (tárfiók, eseményközpont vagy Log Analytics) van szükség, amelyek növelhetik a költségeket. A becsült költségek kiszámításához látogasson el az Azure díjkalkulátorhoz.

Az Azure Monitor-naplók adatai olyan táblákban vannak tárolva, amelyekben minden tábla saját egyedi tulajdonságokkal rendelkezik.

Az Azure Monitor platformmetrikái

Az Azure Monitor platformmetrikát biztosít a legtöbb szolgáltatáshoz. Ezek a metrikák a következők:

• Egyedileg definiálva minden névtérhez.
• Az Azure Monitor idősoros metrikák adatbázisában tárolva.
• Könnyű és képes közel valós idejű riasztások támogatására.
• Egy erőforrás teljesítményének nyomon követésére szolgál az idő függvényében.

Gyűjtemény: Az Azure Monitor automatikusan gyűjti a platformmetrikákat. Nem igényel konfigurálást.

Útválasztás: Egyes platformmetrikákat az Azure Monitor-naplókba/ Log Analyticsbe is átirányíthat, hogy más naplóadatokkal is lekérdezhesse őket. Ellenőrizze az egyes metrikák DS-exportálási beállításait, és ellenőrizze, hogy használhat-e diagnosztikai beállítást a metrika Azure Monitor-naplókhoz/ Log Analyticshez való átirányításához.

• További információt a Metrikák diagnosztikai beállításában talál.
• A szolgáltatás diagnosztikai beállításainak konfigurálásához lásd: Diagnosztikai beállítások létrehozása az Azure Monitorban.

Az Azure Monitor összes erőforrásához gyűjthető metrikák listájáért tekintse meg az Azure Monitor támogatott metrikáit.

A VPN Gatewayhez elérhető metrikák listájáért tekintse meg az Azure VPN Gateway monitorozási adatreferenciáját.

Azure Monitor-erőforrásnaplók

Az erőforrásnaplók betekintést nyújtanak az Azure-erőforrások által végrehajtott műveletekbe. A naplók automatikusan jönnek létre, de a mentésükhöz vagy lekérdezésükhöz az Azure Monitor naplóihoz kell irányítani őket. A naplók kategóriákba vannak rendezve. Egy adott névtér több erőforrásnapló-kategóriával is rendelkezhet.

Gyűjtemény: Az erőforrásnaplók csak akkor lesznek összegyűjtve és tárolva, ha diagnosztikai beállítást hoz létre, és a naplókat egy vagy több helyre irányítja. Diagnosztikai beállítás létrehozásakor meg kell adnia, hogy milyen kategóriájú naplókat kíván gyűjteni. A diagnosztikai beállításokat többféleképpen is létrehozhatja és karbantarthatja, beleértve az Azure Portalt, programozott módon, és az Azure Policyen keresztül.

Útválasztás: A javasolt alapértelmezett beállítás az erőforrásnaplók Azure Monitor-naplókba való átirányítása, hogy más naplóadatokkal is lekérdezhesse őket. Más helyek is elérhetők, például az Azure Storage, az Azure Event Hubs és bizonyos Microsoft monitorozási partnerek. További információ: Azure-erőforrásnaplók és erőforrásnapló-célhelyek.

Az erőforrásnaplók gyűjtésével, tárolásával és útválasztásával kapcsolatos részletes információkért tekintse meg az Azure Monitor diagnosztikai beállításait.

Az Azure Monitor összes elérhető erőforrásnapló-kategóriájának listáját lásd: Támogatott erőforrásnaplók az Azure Monitorban.

Az Azure Monitor összes erőforrásnaplója ugyanazokkal a fejlécmezőkkel rendelkezik, amelyeket a szolgáltatásspecifikus mezők követnek. A közös sémát az Azure Monitor erőforrásnapló-sémája ismerteti.

Az elérhető erőforrásnapló-kategóriákról, a hozzájuk tartozó Log Analytics-táblákról és a VPN Gateway naplós sémáiról lásd az Azure VPN Gateway monitorozási adatreferenciáját.

Azure-tevékenységnapló

A tevékenységnapló előfizetésszintű eseményeket tartalmaz, amelyek nyomon követik az egyes Azure-erőforrások műveleteit az adott erőforráson kívülről látható módon; például új erőforrás létrehozása vagy virtuális gép indítása.

Gyűjtemény: A tevékenységnapló-események automatikusan létrejönnek, és egy külön tárolóban lesznek összegyűjtve az Azure Portalon való megtekintéshez.

Útválasztás: Tevékenységnapló-adatokat küldhet az Azure Monitor-naplókba, hogy más naplóadatokkal együtt elemezhesse azokat. Más helyek is elérhetők, például az Azure Storage, az Azure Event Hubs és bizonyos Microsoft monitorozási partnerek. A tevékenységnapló irányításával kapcsolatos további információkért tekintse meg az Azure-tevékenységnapló áttekintését.

Monitorozási adatok elemzése

A monitorozási adatok elemzésére számos eszköz áll rendelkezésre.

Azure Monitor-eszközök

Az Azure Monitor a következő alapvető eszközöket támogatja:

• A Metrics Explorer egy eszköz az Azure Portalon, amely lehetővé teszi az Azure-erőforrások mérőszámainak megtekintését és elemzését. További információ: Metrikák elemzése az Azure Monitor metrikakezelőjével.

• A Log Analytics egy eszköz az Azure Portalon, amely lehetővé teszi a naplóadatok lekérdezését és elemzését a Kusto lekérdezési nyelv (KQL) használatával. További információ: A napló lekérdezéseinek első lépései az Azure Monitorban.

• A tevékenységnapló, amely egy felhasználói felülettel rendelkezik az Azure Portalon a megtekintéshez és az alapszintű keresésekhez. A részletesebb elemzéshez át kell irányítania az adatokat az Azure Monitor-naplókba, és összetettebb lekérdezéseket kell futtatnia a Log Analyticsben.

Az összetettebb vizualizációt lehetővé tevő eszközök a következők:

• Irányítópultok , amelyek lehetővé teszik, hogy különböző típusú adatokat egyesítsen egyetlen panelen az Azure Portalon.
• Az Azure Portalon létrehozható munkafüzetek, testreszabható jelentések. A munkafüzetek tartalmazhatnak szöveget, metrikákat és napló lekérdezéseket.
• Grafana, egy nyíltplatformos eszköz, amely kiválóan működik az irányítópultokon. A Grafana használatával olyan irányítópultokat hozhat létre, amelyek az Azure Monitoron kívül több forrásból származó adatokat is tartalmaznak.
• A Power BI egy üzleti elemzési szolgáltatás, amely interaktív vizualizációkat biztosít különböző adatforrásokban. A Power BI-t úgy konfigurálhatja, hogy automatikusan importálja a naplóadatokat az Azure Monitorból a vizualizációk előnyeinek kihasználásához.

Az Azure Monitor exportálási eszközei

Az Azure Monitorból más eszközökre is lekérheti az adatokat az alábbi módszerekkel:

• Metrikák: Metrikákhoz használja a REST API-t metrikaadatok kinyeréséhez az Azure Monitor metrika-adatbázisából. Az API támogatja a szűrőkifejezéseket a lekért adatok finomításához. További információ: Azure Monitor REST API-referencia.

• Naplók: Használja a REST API-t vagy a kapcsolódó ügyfélkódtárakat.

• Egy másik lehetőség a munkaterület adatexportálása.

Az Azure MonitorHOZ készült REST API használatának megkezdéséhez tekintse meg az Azure monitoring REST API-útmutatót.

Kusto-lekérdezések

A monitorozási adatokat az Azure Monitor Naplók/ Log Analytics-tárolóban a Kusto lekérdezési nyelv (KQL) használatával elemezheti.

Fontos

Amikor a portálon a szolgáltatás menüjében a Naplók lehetőséget választja, megnyílik a Log Analytics, és a lekérdezés hatóköre az aktuális szolgáltatásra van állítva. Ez a hatókör azt jelenti, hogy a napló lekérdezései csak az adott típusú erőforrásból származó adatokat tartalmazzák. Ha más Azure-szolgáltatásokból származó adatokat tartalmazó lekérdezést szeretne futtatni, válassza a Naplók lehetőséget az Azure Monitor menüjében. A részletekért tekintse meg az Azure Monitor Log Analytics napló lekérdezési hatókörét és időtartományát.

A szolgáltatások gyakori lekérdezéseinek listáját a Log Analytics lekérdezési felületén találja.

Riasztások

Az Azure Monitor-riasztások proaktív módon értesítik, ha adott feltételek találhatók a monitorozási adatokban. A riasztások lehetővé teszik a rendszer problémáinak azonosítását és kezelését, mielőtt az ügyfelek észrevennénk őket. További információ: Azure Monitor-riasztások.

Az Azure-erőforrásokra vonatkozó gyakori riasztások számos forrásból állnak. Az Azure-erőforrásokra vonatkozó gyakori riasztások példáiért lásd a naplóriasztási lekérdezéseket. Az Azure Monitor Alapszintű riasztások (AMBA) webhelye félautomata módszert biztosít a fontos platformmetrika-riasztások, irányítópultok és irányelvek implementálására. A webhely az Azure-szolgáltatások folyamatosan bővülő részhalmazára vonatkozik, beleértve az Azure Landing Zone (ALZ) részét képező összes szolgáltatást is.

A közös riasztási séma szabványosítja az Azure Monitor riasztási értesítéseinek használatát. További információ: Gyakori riasztási séma.

Riasztások típusai

Az Azure Monitor adatplatformon bármilyen metrika- vagy naplóadatforrásról riasztást készíthet. A figyelt szolgáltatásoktól és a gyűjtött monitorozási adatoktól függően számos különböző típusú riasztás létezik. A különböző típusú riasztások különböző előnyökkel és hátrányokkal rendelkeznek. További információ: A megfelelő figyelési riasztástípus kiválasztása.

Az alábbi lista a létrehozható Azure Monitor-riasztások típusait ismerteti:

• A metrikariasztások rendszeres időközönként értékelik ki az erőforrásmetrikákat. A metrikák lehetnek platformmetrikák, egyéni metrikák, az Azure Monitorból metrikákká konvertált naplók vagy Application Insights-metrikák. A metrikariasztások több feltételt és dinamikus küszöbértéket is alkalmazhatnak.
• A naplóriasztások lehetővé teszik, hogy a felhasználók Log Analytics-lekérdezéssel kiértékeljék az erőforrásnaplókat egy előre meghatározott gyakorisággal.
• A tevékenységnapló-riasztások akkor aktiválnak, ha egy új tevékenységnapló-esemény következik be, amely megfelel a megadott feltételeknek. A Resource Health-riasztások és a Service Health-riasztások olyan tevékenységnapló-riasztások, amelyek jelentést jelentenek a szolgáltatásról és az erőforrás állapotáról.

Egyes Azure-szolgáltatások intelligens észlelési riasztásokat, Prometheus-riasztásokat vagy ajánlott riasztási szabályokat is támogatnak.

Egyes szolgáltatások esetében nagy léptékben monitorozhat, ha ugyanazt a metrikariasztási szabályt több, azonos típusú erőforrásra alkalmazza, amelyek ugyanabban az Azure-régióban léteznek. Minden figyelt erőforráshoz külön értesítéseket küld a rendszer. A támogatott Azure-szolgáltatásokról és felhőkről lásd : Több erőforrás monitorozása egyetlen riasztási szabmánnyal.

VPN Gateway riasztási szabályai

Riasztásokat állíthat be az Azure VPN Gateway monitorozási adatreferenciájában felsorolt metrikákhoz, naplóbejegyzésekhez vagy tevékenységnapló-bejegyzésekhez.

Az Advisor javaslatai

Egyes szolgáltatások esetében, ha az erőforrás-műveletek során kritikus feltételek vagy közelgő változások lépnek fel, riasztás jelenik meg a portál szolgáltatásáttekintő lapján. A riasztással kapcsolatos további információkat és javasolt javításokat a bal oldali menü Figyelés területén található Advisor-javaslatok között találja. Normál műveletek során nem jelennek meg tanácsadói javaslatok.

Az Azure Advisorról további információt az Azure Advisor áttekintésében talál.

BGP-metrikák és állapot megtekintése

A BGP-metrikákat és -állapotokat az Azure Portalon vagy az Azure PowerShell használatával tekintheti meg.

Azure Portal

Az Azure Portalon megtekintheti a BGP-társokat, a tanult útvonalakat és a meghirdetett útvonalakat. Az adatokat tartalmazó .csv fájlokat is letöltheti.

1. Az Azure Portalon keresse meg a virtuális hálózati átjárót.

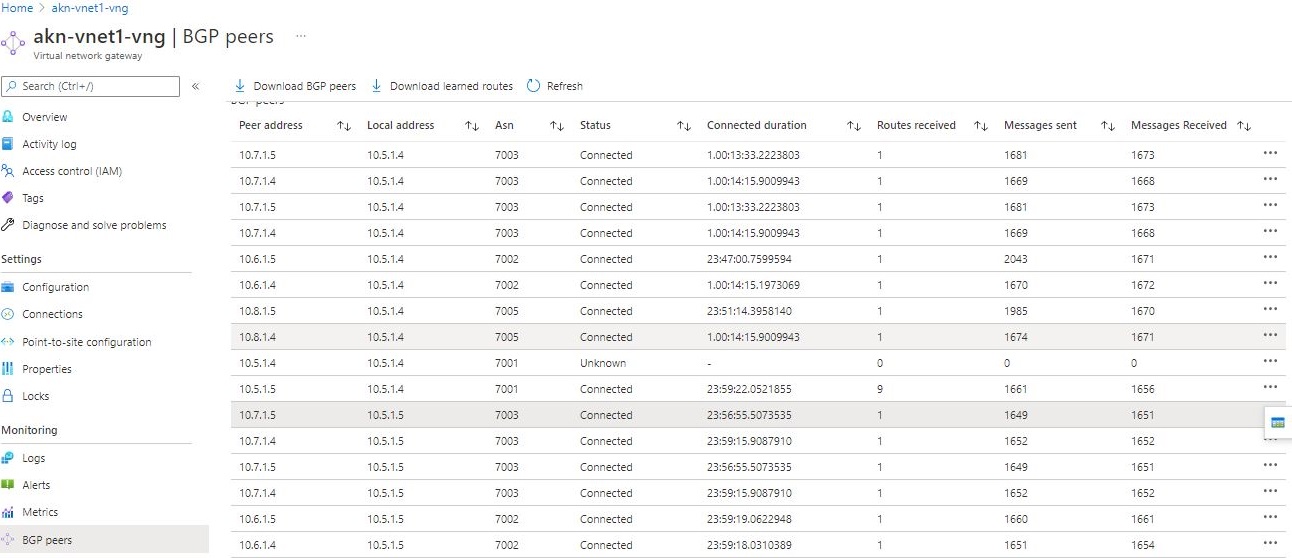

2. A Figyelés területen válassza a BGP-társokat a BGP-társlapok megnyitásához.

Tanult útvonalak

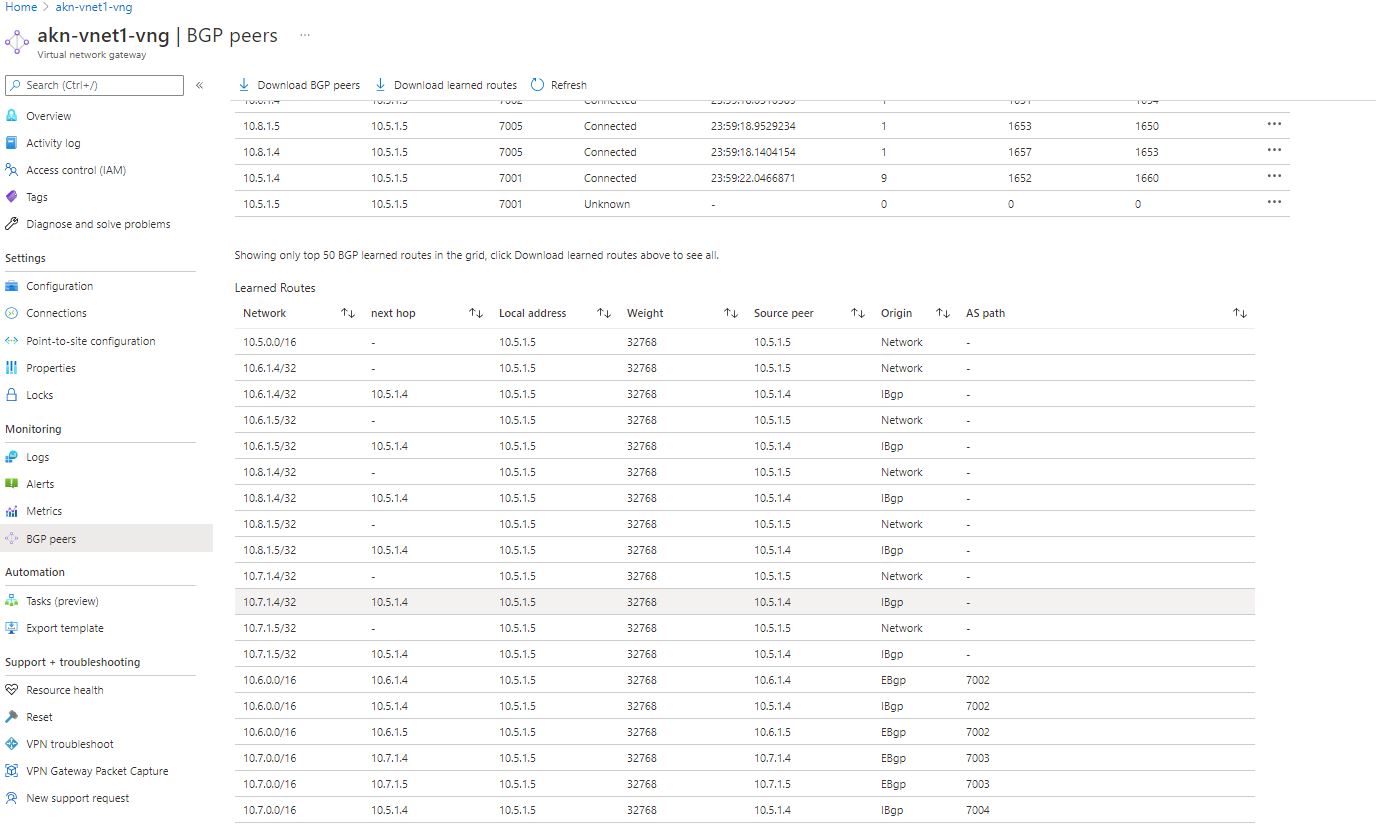

1. A portálon legfeljebb 50 megtanult útvonalat tekinthet meg.

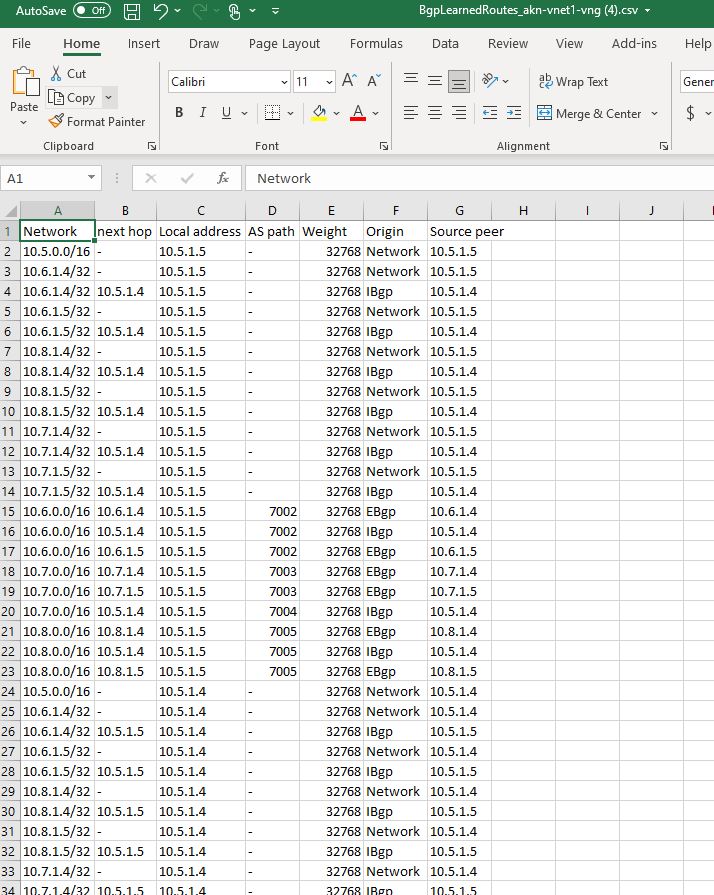

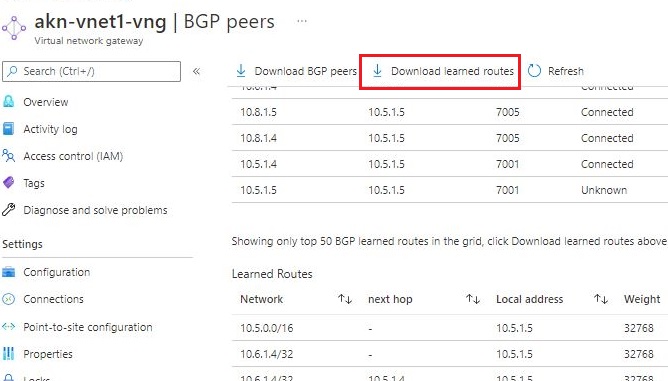

2. A tanult útvonalfájlt is letöltheti. Ha több mint 50 tanult útvonallal rendelkezik, az összeset csak úgy tekintheti meg, ha letölti és megtekinti a .csv fájlt. A letöltéshez válassza a Tanult útvonalak letöltése lehetőséget.



3. Ezután tekintse meg a fájlt.



Meghirdetett útvonalak

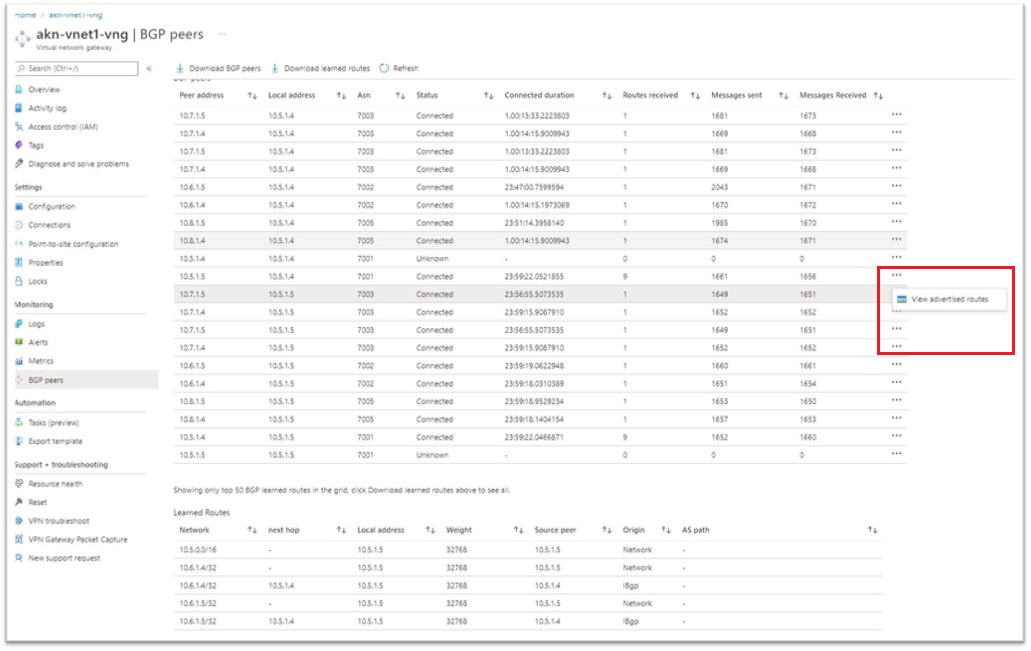

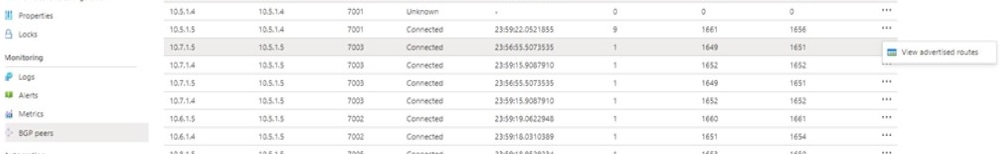

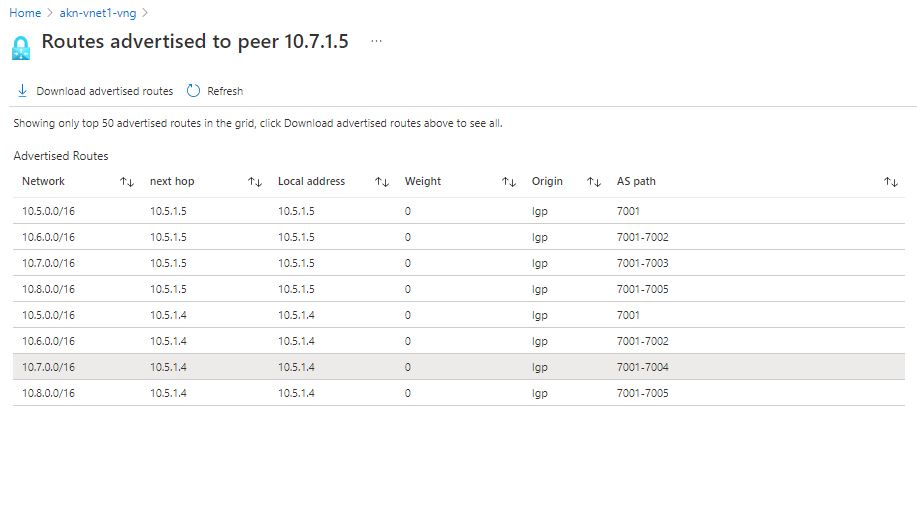

1. A meghirdetett útvonalak megtekintéséhez válassza a megtekinteni kívánt hálózat végén található ... lehetőséget, majd válassza a Meghirdetett útvonalak megtekintése lehetőséget.



2. A társ számára meghirdetett útvonalak oldalon legfeljebb 50 útvonal tekinthető meg.

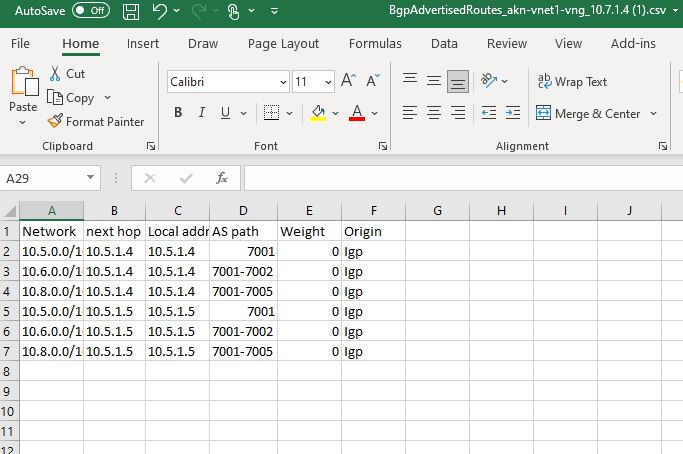

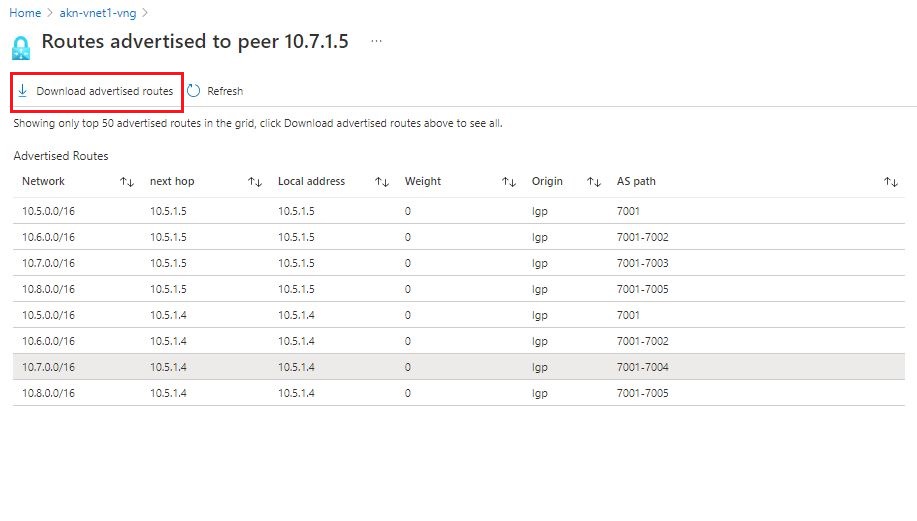

3. A meghirdetett útvonalfájlt is letöltheti. Ha több mint 50 meghirdetett útvonallal rendelkezik, az összeset csak a .csv fájl letöltésével és megtekintésével tekintheti meg. A letöltéshez válassza a Meghirdetett útvonalak letöltése lehetőséget.



4. Ezután tekintse meg a fájlt.



BGP-társ

1. A portálon legfeljebb 50 BGP-partner tekinthető meg.

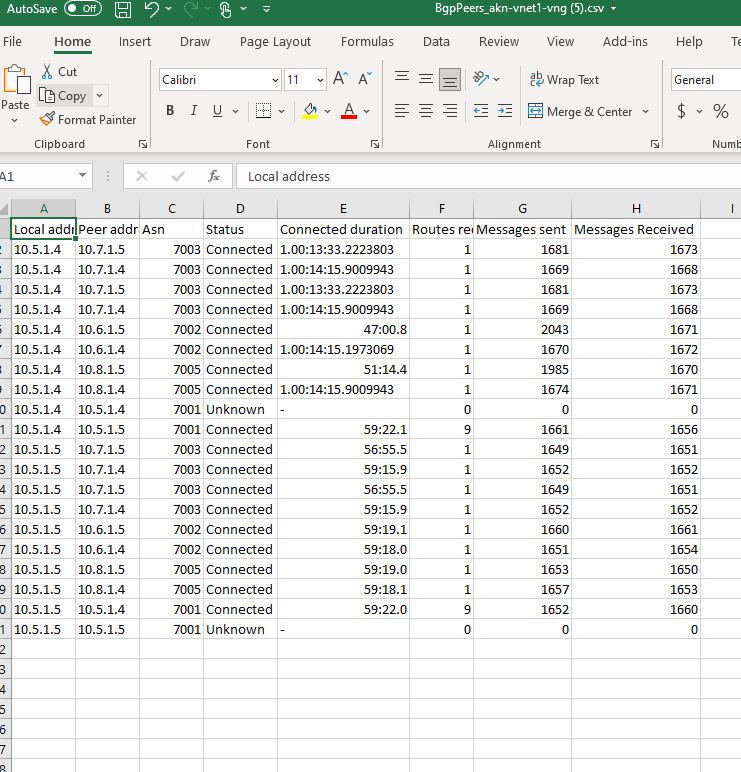

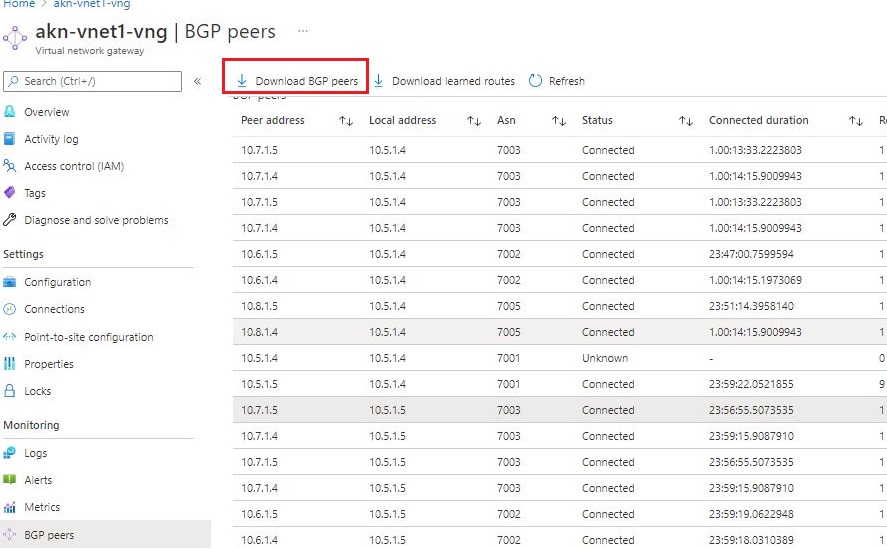

2. A BGP-társfájlt is letöltheti. Ha több mint 50 BGP-társsal rendelkezik, az összeset csak úgy tekintheti meg, ha letölti és megtekinti a .csv fájlt. A letöltéshez válassza a BGP-partnerek letöltése lehetőséget a portáloldalon.



3. Ezután tekintse meg a fájlt.



PowerShell

A Get-AzVirtualNetworkGatewayBGPPeerStatus használatával megtekintheti az összes BGP-társát és állapotát.

Ez a cikk PowerShell-parancsmagokat használ. A parancsmagok futtatásához használhatja az Azure Cloud Shellt. A Cloud Shell egy ingyenes interaktív rendszerhéj, amellyel a cikkben ismertetett lépéseket futtathatja. A fiókjával való használat érdekében a gyakran használt Azure-eszközök már előre telepítve és konfigurálva vannak rajta.

A Cloud Shell megnyitásához válassza a Kódblokk jobb felső sarkában található Open CloudShell lehetőséget. A Cloud Shellt egy külön böngészőlapon is megnyithatja.https://shell.azure.com/powershell A Másolás gombra kattintva másolja a kódblokkokat, illessze be őket a Cloud Shellbe, majd az Enter billentyűt választva futtassa őket.

Az Azure PowerShell-parancsmagokat helyileg is telepítheti és futtathatja a számítógépen. A PowerShell-parancsmagok gyakran frissülnek. Ha még nem telepítette a legújabb verziót, az utasításokban megadott értékek meghiúsulhatnak. A számítógépre telepített Azure PowerShell-verziók megkereséséhez használja a Get-Module -ListAvailable Az parancsmagot. A telepítésről vagy frissítésről az Azure PowerShell-modul telepítése című témakörben olvashat.

Get-AzVirtualNetworkGatewayBgpPeerStatus -ResourceGroupName resourceGroup -VirtualNetworkGatewayName gatewayName

Asn               : 65515
ConnectedDuration : 9.01:04:53.5768637
LocalAddress      : 10.1.0.254
MessagesReceived  : 14893
MessagesSent      : 14900
Neighbor          : 10.0.0.254
RoutesReceived    : 1
State             : Connected

A Get-AzVirtualNetworkGatewayLearnedRoute használatával megtekintheti az átjáró által a BGP-vel tanult összes útvonalat.

Get-AzVirtualNetworkGatewayLearnedRoute -ResourceGroupName resourceGroup -VirtualNetworkGatewayname gatewayName

AsPath       :
LocalAddress : 10.1.0.254
Network      : 10.1.0.0/16
NextHop      :
Origin       : Network
SourcePeer   : 10.1.0.254
Weight       : 32768

AsPath       :
LocalAddress : 10.1.0.254
Network      : 10.0.0.254/32
NextHop      :
Origin       : Network
SourcePeer   : 10.1.0.254
Weight       : 32768

AsPath       : 65515
LocalAddress : 10.1.0.254
Network      : 10.0.0.0/16
NextHop      : 10.0.0.254
Origin       : EBgp
SourcePeer   : 10.0.0.254
Weight       : 32768

A Get-AzVirtualNetworkGatewayAdvertisedRoute használatával megtekintheti az összes útvonalat, amelyet az átjáró a BGP-vel hirdet a társai számára.

Get-AzVirtualNetworkGatewayAdvertisedRoute -VirtualNetworkGatewayName gatewayName -ResourceGroupName resourceGroupName -Peer 10.0.0.254

Rest API

A GetBgpPeerStatus Rest API-hívással is lekérheti az információkat. Ez az aszinkron művelet egy 202-es állapotkódot ad vissza. Az eredményeket külön GET-hívással kell lekérnie. További információkért tekintse meg az Azure-AsyncOperation kérését és válaszát.
