Anyagkezelési berendezések interfésze (MHAX)

Az anyagkezelési berendezések felületének (MHAX) használatával lehet a külső fizikai anyagkezelési rendszereket egy olyan raktárhoz csatlakoztatni, amelyet a raktárkezelési folyamatok (WMS) kezelnek Microsoft Dynamics 365 Supply Chain Management. A WMS és az MH rendszerek közötti interfész két várakozási sorból áll: egy a kimenő események (WMS – MH) és egy a bejövő események (MH – WMS) számára. A WMS rendszer a különféle munkalétrehozási és végrehajtási folyamatok során létrehozott munkasorok alapján hozza létre a kimenő eseményeket. Az MH rendszer ezután rendszeresen lekérdezi, hogy vannak-e új események a WMS rendszerben, és feldolgozza a válaszokat. Miután az MH rendszer befejezte az események kezelését a munkautasításoknak megfelelően, bejövő eseményeket, például munkasorok befejezését és rövid kitárolást küld.

Fontos

Ha engedélyezi ezt a funkciót, az Ön adatai megoszthatók az Ön által kiválasztott harmadik fél szolgáltatásaival. Ön határozza meg, hogy milyen adatokat oszt meg a harmadik féllel (ha van ilyen). A harmadik fél szolgáltatásainak használata az Ön felelőssége, és az Ön és a harmadik fél közötti megállapodás feltételei szerint történik. Az Ön személyes adatainak védelme fontos a számunkra. További információt az adatvédelmi nyilatkozatban találhat.

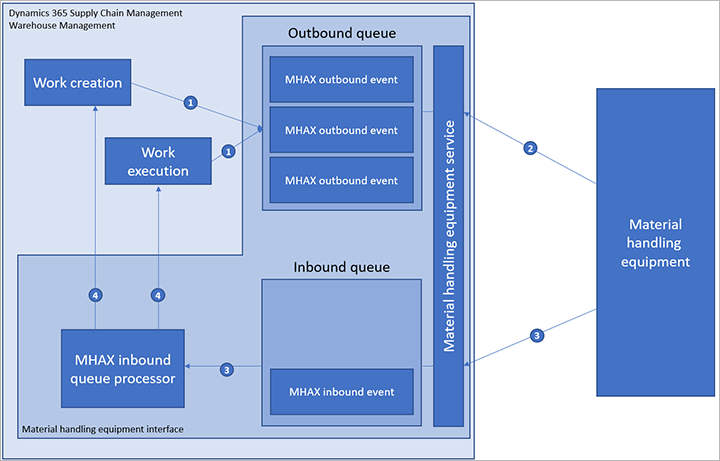

Az alábbi ábra az MHAX-integráció használata során megjelenő különféle elemeket és a folyamatok sorrendjét mutatja be.

Az előző példában látható műveletek magyarázata:

1. A munka létrehozása vagy a munka végrehajtása során a kimenő események a kimenő várakozási soron jönnek létre.
2. Az MH-berendezés csatlakozik az MH berendezésszolgáltatáshoz, lekérdezi az ahhoz kapcsolódó új eseményeket, és feldolgozza azokat.
3. Ha az MH-berendezések készen állnak a jelentés visszaküldésére, ismét csatlakozik a szolgáltatáshoz és bejövő eseményeket küld el. Ezeket az eseményeket a várakozásisor-feldolgozó azonnal feldolgozza.
4. A bejövő eseményadatok alapján előfordulhat, hogy a várakozásisor-feldolgozó meglévő munkát futtat, módosít vagy új munkát hoz létre.

Az MHAX funkció bekapcsolása

Az MHAX szolgáltatás használata előtt be kell kapcsolni annak funkcióját és konfigurációs kulcsát.

1. Ha a Supply Chain Management 10.0.28-as vagy korábbi verzióját használja, végezze el a következő lépéseket:
   1. Lépjen a Rendszerfelügyelet > Munkaterületek > Funkciókezelés részre.
   2. A Funkciókezelés munkaterületen kapcsolja be az Anyagkezelési berendezések interfésze nevű szolgáltatást. (A Supply Chain Management 10.0.29-től ez a funkció kötelező, és nem kapcsolható ki.)
2. Állítsa a rendszert karbantartási módba a Karbantartási mód alatt leírtak szerint.
3. Lépjen a Rendszerfelügyelet > Beállítás > Licenckonfiguráció elemre.
4. Bontsa ki a Kereskedelem > Raktár és szállításkezelés lehetőséget, majd jelölje be az Anyagkezelési berendezések interfésze jelölőnégyzetét.
5. Kapcsolja ki a karbantartási módot a Karbantartási mód alatt leírtak szerint.

A MHAX-paraméterek beállítása

A funkció konfigurálása érdekében néhány általános paramétert be kell állítania az Anyagkezelési eszközök interfészének paraméterei oldalon.

1. Lépjen az Anyagkezelési berendezések interfésze > Beállítás > Anyagkezelési berendezések interfészének paraméterei lehetőségre.

2. Az Általános lapon állítsa be a következő mezőket:

   • Felhasználói leképezések – rendszerfelhasználók leképezése a kapcsolódó raktári dolgozókra. A rendszer felhasználói a bejövő várólista szolgáltatás hívására használatosak. A kiválasztott dolgozók a bejövő várólistán keresztül feldolgozott munkaműveleteket (kiválasztó és berakodva) fogják hozzárendelni. A munkaműveleteket az egyes dolgozók alapértelmezett raktárában kell végrehajtani.
   • Bejövő üzenet azonosítójának engedélyezése – ha ez a beállítás Igen, ismétlődő bejövő üzenetazonosító érkezik, az üzenet elutasításra jelenik meg, és egy hibaüzenet azt jelenti, hogy az üzenet már létezik. Ha ez a beállítás Nem , akkor a bejövő üzenet-adatok többször is engedélyezettek lesznek.
   • Bejövő üzenetek manuális létrehozásának engedélyezése – ha ez a beállítás Igen, a bejövő üzenetek szimulálására közvetlenül a bejövő várólista lapról létrehoz egy rekordot.

3. A Számsorozatok lapon válassza ki azokat a rendszerszintű számsorozatokat, amelyek alapján egyedi azonosítókat kell létrehozni a bejövő várakozási sorok cikkei, a kimenő várakozási sorok cikkei és a munkasorpárok számára.

Kimenő események

A rendszer a munka létrehozása vagy a munka végrehajtása során meghatározott pontokon határozza meg, hogy generáljon-e kimenő eseményeket, hogy elküldje az MH rendszernek. Ha a raktári feldolgozás egy meghatározott pontjára be van állítva egy előfizetés, akkor a rendszer az előfizetés beállításainak megfelelően generálja az eseményt.

Kimenő események szerkezete

Egy kimenő várakozási sor azonosítója minden kimenő eseményt egyedileg azonosít. A kimenő tranzakció típusa határozza meg az esemény típusát. Az eseményben a rendszer a raktár és az eseményt generáló előfizetés azonosítóját is rögzíti.

Az MH rendszerbe való adatátvitelhez a kimenő esemény 10 adatmezőt tartalmaz (data01 és data10 között). Ezek az adatmezők egy az egyhez (1:1) hozzárendelést tartalmaznak meglévő adatbázismezőkhöz. Pontosabban a munkasorok és a munkafejléctáblák mezőiből nyeri ki őket. A mezők szabadon kiválaszthatók. Ezeket az előfizetés létrehozásakor kell beállítani.

Azon 10 adatmező mellett, amelyek 1:1-hez hozzárendeléssel rendelkeznek a meglévő adatbázismezőkre, az esemény egy további adatmezőt is tartalmazhat, amit hasznos adat néven is ismernek. A mező tartalmát egy egyéni X++ kód generálja, amely hasznosadat-generátorként ismert. Minden használható hasznosadat-generátor be van állítva az előfizetésben.

Annak érdekében, hogy az MH rendszer minden kimenő várólista-azonosítót csak egyszer fogad, egy állapotmezővel lehet megadni, hogy egy esemény készen áll-e a külső anyagkezelő rendszerbe (Kész állapot) vagy már el lett küldve (Elküldve állapot).

Kimenő várakozási sor előfizetései

Az események létrehozása előtt be kell állítani egy előfizetést, amely eldönti, hogy az MHAX szolgáltatás létrehoz-e eseményeket, és ha igen, hogyan. A generált eseményeket a rendszer az előfizetés azonosítója alapján címkézi. Emiatt több MH rendszer tud ugyanahhoz a WMS rendszerhez kapcsolódni, ugyanakkor elkülönítik az eseményeket. Amikor az MHAX szolgáltatásból lekérdezik az új eseményeket, az események beolvasására rendelkezésre álló lehetőségek egyike az előfizetés.

Előfizetés létrehozásához használja az Anyagkezelési berendezések interfésze > Beállítás > Előfizetések lehetőséget. Minden előfizetésnél a következő paraméterek érhetők el:

• Előfizetés azonosítója – az előfizetést azonosító egyedi név.
• Leírás – az előfizetés szabad szöveges leírása.
• Raktár – az események szűrésére alkalmas konkrét raktárak.
• Kimenő tranzakció típusa – az előfizetés által tartalmazott események típusa.
• Rakománygenerátor – választható kódkiterjesztés, amely további adatokat is beírhat a kimenő esemény Rakomány mezőjébe.

Az egyes előfizetésekhez társítható lekérdezés. Ez a lekérdezés szűri a munkasorokat és a fejléceket, hogy tovább korlátozza azt a munkát, amely az előfizetést használja események generálására. Ha lekérdezést szeretne hozzáadni egy előfizetéshez, jelölje be a megfelelő előfizetéshez kapcsolódó Lekérdezés futtatása jelölőnégyzetet az Előfizetések lapon, majd válassza a Lekérdezés szerkesztése lehetőséget a műveleti ablaktáblán. Megjelenik a Supply Chain Management szokásos lekérdezéstervezője.

Ezenkívül az előfizetés egy előfizetési hozzárendelést is tartalmaz, amely szükség esetén a munkafejléc vagy a munkasor mezőit a kimenő esemény 10 szabad adatmezőjéhez rendeli hozzá. Ha információkat szeretne visszaküldeni az MHAX szolgáltatásnak, rendszerint a munkasor rekordazonosítóját vagy a munkasorpárok azonosítóját. (A munkasorpár azonosítója egy olyan új tulajdonság, amely lehetővé teszi a rendszer számára, hogy egyetlen visszáruparancsot használjon a ki- és berakodási sorok feldolgozásához.) A többi mező a használati esettől függ. Néhány példát a cikk későbbi részében találunk.

Előfizetési hozzárendelés beállításához válassza ki a kívánt előfizetést az Előfizetések oldalon, majd válassza ki az Előfizetés hozzárendelése lehetőséget a műveleti ablaktáblán. A megjelenő Előfizetés hozzárendelése párbeszédpanelen szükség esetén minden egyes elérhető adatmezőhöz társíthat egy táblát és egy mezőt.

Kimenő eseménytípusok

Ez a szakasz a rendelkezésre álló különböző eseménytípusokat írja le. (Az eseménytípusok más néven tranzakciótípusok.) Bemutatja azt is, hogy mikor hozták létre az egyes eseménytípusokat a WMS rendszerben.

Munkalétrehozási események (WorkCreation)

A munkalétrehozási események azután jönnek létre, hogy az alkalmazás létrehozta a munkát. Ez a viselkedés a legtöbb munkalétrehozási folyamatra vonatkozik, különösen a kitárolási és feltöltési munka létrehozására. Ha a munkát Nyitott állapotban hozták létre, az általában azt jelzi, hogy a munka futtatásra kész egy dolgozó számára, akkor létrejön egy munkalétrehozási esemény. Ezenkívül a program munkalétrehozási eseményeket generál alapvető áthelyezési munkához (nem pedig mozgatás sablon szerint), annak ellenére, hogy a munka nem nyitott munkaként jött létre.

Ennek a viselkedésnek az egyik fontos kivétele a ciklikus leltározási munka, amely jelenleg nem támogatott. Az MH rendszerben található leltárak kívül esnek az MHAX hatáskörén, és a leltárak eredményeit készletleltározási naplóba kell importálni.

A munka létrehozása után az MHAX szolgáltatás feldolgozza a létrehozott munkasorokat, és hozzárendel egy munkasorpár-azonosítót az egyes munkafejlécek generált munkasoraihoz. A cél az összes kiválasztott munkasor csoportosítása az egymást követő munkákkal egy munkasorpár-azonosító alá. (A csoportok a munkasablonok kirakodási/berakodási párjainak felelnek meg.) Ezzel a módszerrel egyetlen azonosító használható a kapcsolódó ki- és berakodási sorok munkabefejezésének jelentéséhez. A csoportosítási folyamat az első sortól indul, majd ugyanazzal az azonosítóval folytatja a munkát, amíg nem kap két egymást követő be- és kirakodási munkasort. A futtatási azonosító azon pár berakodási sorához van hozzárendelve. A pár párja ékes sorában ezután új azonosítót használ a rendszer. Ez a folyamat addig folytatódik, amíg fel nem dolgoz minden sort, amely a munkafejléchez tartozik.

A munkalétrehozási események különleges funkciója, ha a Zárolt hullám beállítás a munkafejlécben Igen beállítású, akkor a generált események állapota Zárolva lesz a szokásos Kész állapot helyett, amely az MH rendszernek való elküldésükkör használatos. A munkafejlécben a Zárolt hullám jelzője arra utal, hogy a munkafejléc még nem áll készen a dolgozók futtatására, például a befejezetlen feltöltési munka miatt. Ha törli a Zárolt hullám jelölőt, a rendszer feloldja a korábban létrehozott események zárolását, és elérhetővé válnak az MH rendszer számára a várakozási sorról való lekérésre.

Munka kezdeményezési eseményei (WorkInitiation)

A munkakezdeményezési események akkor aktiválódnak, amikor a munka állapota a munka frissítése során Nyitott állapotról Folyamatban állapotúra változik.

Munka befejezésének eseményei (WorkCompletion)

A munkabefejezési események akkor aktiválódnak, amikor a munka állapota a munka frissítése során Folyamatban állapotról Lezárva állapotúra változik.

Munka érvénytelenítési eseményei (WorkCancel)

A munkavisszavonási események akkor aktiválódnak, amikor a munka állapota a munka frissítése során a Visszavonva állapotot kivéve bármilyen állapotról Visszavonva állapotúra változik. Ezenkívül minden, a munkafejléchez kapcsolódó esemény törlődik az előfizetések várakozási soráról. Így a külső rendszerek nem tudják feldolgozni a nem kötelező eseményeket.

Kitárolt/berakodási események (PickCompletion/PutCompletion)

A ki-/betárolási események akkor aktiválódnak, amikor a ki-/betárolási sor állapota a munkasor frissítése során Folyamatban állapotról Lezárva állapotúra változik.

A kimenő várakozási sor ellenőrzése

A kimenő várakozási sor ellenőrzésére használja az Anyagkezelési berendezések interfésze > Közös > Kimenő várakozási sor lehetőséget. A Kimenő várakozási sor felsorolja a kimenő várakozási sor összes elemét és a várakozási sor állapotát. Válassza ki a várakozási sor egy elemét a részletek megtekintéséhez. Ezek közé tartozik a cikk tranzakciótípusa, a használt előfizetés és az egyes adatmezők értékei (data01 és data10 között), valamint a hasznos adat.

A kimenő várakozási sor tisztítása

A kimenő várakozási sor végül megtelik már elküldött cikkekkel. Ezeket a cikkeket az Anyagkezelési berendezések interfésze > Időszakos feladatok > Tisztítás > Kimenő várakozási sor tisztítása elem használatával távolíthatja el.

Bejövő események

Ez a szakasz leírja, hogy milyen típusú bejövő eseményekről készít jelentést az MH rendszer a WMS rendszernek. Bemutatja azt is, hogy az adatokat az MH rendszernek kell szolgáltatnia, valamint hogy az egyes bejövő események mit tesznek a WMS rendszerben.

Bejövő események szerkezete

Bejövő esemény beküldése esetén a külső rendszernek legfeljebb 10 paramétert (data01 és data10 között) kell rendelkezésre bocsátania a bejövő tranzakciótípus számára. Az opcionális ellenőrzés során meggyőződhet arról, hogy az MHAX szolgáltatás nem kapta meg ugyanazt a bejövő eseményt egynél többször. Az érvényesség-ellenőrzés engedélyezéséhez minden bejövő eseménynek egyedi üzenetazonosítóval kell rendelkeznie. Ha ismétlődő üzenetazonosítót kap, és a Bejövő üzenet azonosítója beállítás Igen értékre van állítva az Anyagkezelési eszközök interfészének paraméterei oldalon, a rendszer elutasítja az üzenetet. Egy hibaüzenet jelzi, hogy az üzenet már létezik.

A rendszer a bejövő adatmezőkön kívül egyedi bejövő várakozásisor-azonosítót rendel az eseményhez.

Bejövő eseménytípusok

Ez a szakasz a támogatott bejövő eseménytípusokat (tranzakciótípusokat) és a feldolgozandó eseményekhez szükséges adatokat ismerteti.

Munka-megerősítési események (WorkConfirm)

A munkamegerősítési eseményekhez a bejövő adatmezőkben a következő adatokat kell szerepeltetni:

• data01 – a munkasor párazonosítója.

• data02 – a munkasor rekordazonosítója (RecId értéke).

  Bankjegy

  Vagy az data01 mezőnek, vagya data02 mezőnek jelen kell lennie.

• data03 – annak az azonosítótáblának az azonosítója, amelyből ki kell válogatni.

• data04 – a munkafejléc cél azonosítótábla-azonosítója.

Ha meg van jelölve a munkasorpár azonosítója, a munkasorpár-azonosítóval megjelölt és Nyitott vagy Folyamatban állapotú kitárolási, betárolási vagy egyéni munkasorok futtatása egymás után történik. Ha meg van nyitva egy munkasor rekordazonosítója (RecId érték), a munkasornak Nyitott vagy Folyamatban állapotú ki kitárolási, betárolási vagy egyéni munkasornak kell lennie.

Az azonosítótáblával vezérelt helyekről származó kitárolási sorokhoz szükséges, hogy a data03 megadja azt az azonosítótáblát, amelyből a kitárolás történik, tekintet nélkül arra, hogy a sorokat a munkasor rekordazonosítója vagy a munkasorpár azonosítója megjelöli-e. A data04 mezőnek meg kell adnia a munkafejléc kitároláshoz szükséges cél azonosítótábláját.

A betárolási sorok nem fogadnak el további információkat. A futtatás alapja csak az aktuális munkasor helye és a munka cél azonosítótáblája. Ha a beillesztést más helyre kell elvégezni, változtassa meg a munkasor helyét a cikk későbbi, a felülbírálási eseményekre vonatkozó részében leírtak szerint.

Az egyéni munkasorok nem igényelnek (vagy támogatnak) további információkat a bejövő eseményben.

Rövid kiválasztó események (ShortPick)

A rövid kitárolási eseményekhez a bejövő adatmezőkben a következő adatokat kell szerepeltetni:

• data02 – a munka rekordazonosítója (RecId értéke).
• data03 – annak az azonosítótáblának az azonosítója, amelyből ki kell válogatni.
• data04 – a kivetni szükséges mennyiség.
• data05 – a rövid kivételkód, amely egy olyan munka kivételrekordhoz van kapcsolva, ahol a Kivétel típusánakértéke Rövid kiválasztó.
• data06 – a munkafejléc cél azonosítótábla-azonosítója. Ezt az azonosítót akkor lehet üresen hagyni, ha be van állítva, hogy automatikusan generálja a rendszer.

Jegyzet

A data01 mező nem használható rövid kitárolási eseményekhez.

Ez az esemény hasonlít a munka visszaigazolási eseményére, de csak kitárolási sorokra vonatkozik.

Események felülbírálása (felülbírálás)

Az események felülbírálásához a bejövő adatmezőkben a következő adatokat kell szerepeltetni:

• data01 – a munka rekordazonosítója (RecId értéke).
• data02 – az új helyazonosító.

A munkasor állapotának Nyitott vagy Folyamatban állapotúnak kell lennie, és az új helynek léteznie kell.

Nyugtaesemények (LPReceipt)

Az azonosítótábla-bevételezési eseményekhez a bejövő adatmezőkben a következő adatokat kell szerepeltetni:

• data01 – a bejövő azonosítótábla azonosítója, amely a fogadásra vár.

A rendszer a data01 mező értékeként átadott azonosítótábla alapján elvégez egy azonosítótábla- bevételezési műveletet.

A bejövő várakozási sor ellenőrzése

A bejövő várakozási sor ellenőrzésére használja az Anyagkezelési berendezések interfésze > Közös > Bejövő várakozási sor lehetőséget. A Bejövő várakozási sor felsorolja a bejövő várakozási sor összes elemét és a várakozási sor állapotát. Válassza ki a várakozási sor egy elemét a részletek megtekintéséhez. Ezek közé tartozik a cikk tranzakciótípusa, az üzenetazonosító és az egyes adatmezők értékei (data01 és data10 között).

Ha hiba vagy más típusú naplóelem történt a bejövő események feldolgozása közben, akkor ellenőrizheti a naplót a műveleti ablaktáblán a Hibanapló kiválasztásával.

Bejövő eseményfeldolgozás

A bejövő eseményeket a rendszer először az adatbázisba írja, majd azonnal (szinkronban) futtatja őket. Ha a feldolgozás során hiba történik, az esemény akkor is a várakozási sorba kerül, de az állapot Hibás lesz. A MHAX szolgáltatás hibaüzenetet küld az MH rendszernek, és menti a hibanaplót a bejövő eseményrekordban későbbi vizsgálat céljából.

A Hibás állapotú események később is feldolgozhatók, ha a hibát kijavították. Az újrafeldolgozáshoz kövesse az alábbi lépések egyikét:

• Lépjen az Anyagkezelési berendezések interfésze > Közös > Bejövő várakozási sor lehetőségre. Válassza ki a megfelelő bejövő várakozási sort, majd válassza az Újrafeldolgozás lehetőséget a műveleti ablaktáblán.
• Lépjen az Anyagkezelési berendezések interfésze > Közös > Hibás bejövő várakozási sor újrafeldolgozása lehetőségre. Megjelenik egy szabványos kötegelt feladat párbeszédpanelje. Itt beállíthat egy rekordszűrőt, és ütemezhet vagy futtathat egy kötegelt feladatot a várakozási sor újrafeldolgozásához.

A munkaműveletek (ki- és betárolások) futtatása azon dolgozó használatával történik, akit a Felhasználói azonosító mezőben választott ki az Anyagkezelési berendezések interfészeinek paraméterei oldalon választott ki.

A bejövő várakozási sor tisztítása

A bejövő várakozási sor végül megtelik már feldolgozott cikkekkel. Ezeket a cikkeket az Anyagkezelési berendezések interfésze > Időszakos feladatok > Tisztítás > Bejövő várakozási sor tisztítása elem használatával távolíthatja el.

Gyors áttekintés a sorkezelő használatával

A bejövő és kimenő várakozási sorokhoz kapcsolódó valamennyi tevékenység gyors áttekintéséhez használja az Anyagkezelési berendezések interfésze > Munkaterületek > Várakozásisor-kezelő lehetőséget. A Várakozásisor-kezelő oldal olyan lap- és csempekészleteket tartalmaz, amelyek a várakozási sorok ellenőrzésére és felfedezésére használhatók. Hasznos linkeket is tartalmaz a legtöbb más, ebben a cikkben említett oldalra.

Csatlakozás a MHAX szolgáltatáshoz

A MHAX egyéni szolgáltatásként működik. Ezért SOAP- és REST-hívásokon keresztül érhető el. A SOAP- és REST-végpontok címei itt találhatók:

• SZAPPAN:https://base_environment_URL/soap/services/WMHEServices
• PIHEN:https://base_environment_URL/api/services/WMHEServices/WMHEService

Üzenetek beolvasása a kimenő várakozási sorból

Az üzenetek kimenő várakozási sorból való beolvasásához használja a következő módszerek egyikét:

• Használja a readOutboundSubscriptionQueue lehetőséget az események előfizetési azonosító alapján történő beolvasásához.
• Használja a readOutboundWarehouseQueue lehetőséget az események eseménytípus és raktárazonosító alapján több előfizetésen keresztül történő beolvasásához.
