Tesztelje, hogy egy objektum elfér-e egy térben a vegyes valóság segítségével

Cikk
03/14/2023

A Mérőkamera vezérlővel meghatározhatja, hogy egy ismert méretű objektum elfér-e egy adott térbe. Ebben a cikkben egy vászonalapú alkalmazást hozunk létre erre a célra.

Tipp.

A vegyes valóság (MR) vezérlői a legjobban jól megvilágított környezetben, lapos szerkezetű felületekkel működnek. A nyomon követés jobb a LIDAR-kompatibilis eszközökön.

Minimális méreteket tartalmazó beviteli mezők hozzáadása vászonalapú alkalmazáshoz

Először üres vászonalapú alkalmazást hozunk létre. Ezután hozzáadunk egy lehetőséget, hogy a felhasználó megadja a minimális méreteket, amelyekkhez képest tesztelni szeretné azt (vagyis a legkisebb helyet, amelybe a beilleszteni kívánt objektum belefér).

Üres vászonalapú alkalmazás létrehozása.

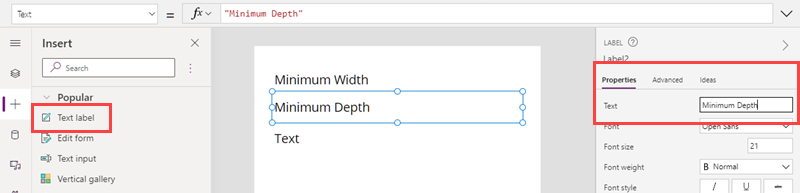

Jelölje ki a Beszúrás lapot. Szúrjon be és helyezzen el három Szövegcímke vezérlőt a képernyőn.
Módosítsa a címkék Szöveg tulajdonságát a Minimális szélesség, Minimális mélység és Minimális magasság mezőkben.

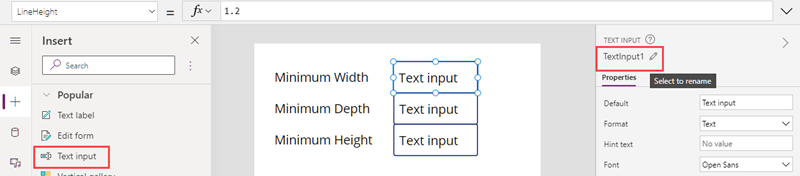

Válassza a Beszúrás lapot. Szúrjon be három Szövegbeviteli vezérlőt, és helyezze őket a három címke jobb oldalára.
Nevezze át a szövegbeviteli vezérlőket minWidth, minDepth, illetve minHeight névre.

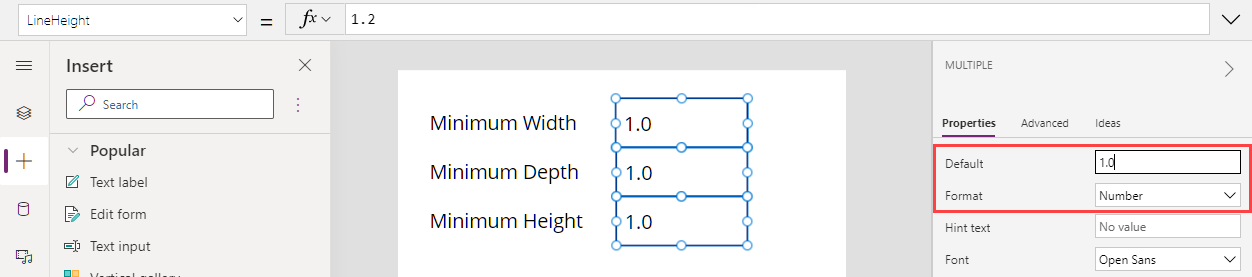

Válassza ki mindhárom szövegbeviteli vezérlőt. Módosítsa a csoport Formátum tulajdonságát a Szám lehetőségre, és állítsa az Alapértelmezett tulajdonságot 1,0-ra értékre.

A Mérőkamera vezérlő hozzáadása és kötése

Következő lépésként hozzáadjuk a Mérőkamera vezérlőt, amely lehetővé teszi a felhasználó számára a háromdimenziós tér mérését. A mért értékeket későbbi felhasználás érdekében adattáblához kötjük.

Válassza a Beszúrás lapot, és bontsa ki a Média lehetőséget.
Jelölje ki a Mérőkamera vezérlőt, hogy beszúrja az alkalmazás képernyőjére. Húzza ezt a vezérlőt az alkalmazás képernyőjének aljához közel.

A vezérlő tulajdonságait a következők szerint módosítsa:

Tulajdonság neve	Érték	Hol
Mértékegység	Láb vagy méter	Válassza ki a Tulajdonságok lapon
Mérés típusa	Volume	Válassza ki a Tulajdonságok lapon
Mező megrajzolása	A következőn:	Válassza ki a Tulajdonságok lapon
Cikkek	Table({label:"Test Volume"})	Írja be a Tulajdonságok lapon
ItemsLabels	"label"	Írja be a Tulajdonságok lapon
OnMixedRealitySelect	Set(testVolume, LookUp(MeasureInMR1.Measurements, Label = "Test Volume"));	Írja be a Tulajdonságok lapon

Az Elemek, ItemsLabels és OnMixedRealitySelect tulajdonságoknak a Mérőkamera vezérlőben az alábbi példákhoz hasonlónak kell lenniük a munka befejezése után:

Képernyőkép a Microsoft Power Apps Studióban felújítás alatt lévő Mérték 3D-ben vezérlőről és annak Elemek és ItemsLabels tulajdonságairól.

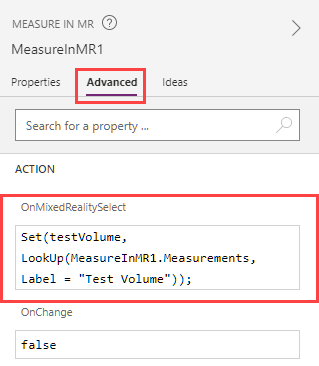

Képernyőkép a Microsoft Power Apps Studióban felújítás alatt lévő Mérték 3D-ben vezérlőről és annak OnMixedRealitySelect tulajdonságáról.

Az Elemek képlet a "Test Volume" (Mennyiség tesztelése) nevű adattáblában rögzíti a mért terület méretét. Az OnMixedRealitySelect táblában található képlet a „testVolume” nevű változót állítja be a „Test Volume” (Mennyiség tesztelése) táblában rögzített értékekre.

Eredmények megjelenítése

Végül szöveges címkéket adunk hozzá, hogy megjelenítsük a végzett méréseket és a teszt eredményét (vagyis hogy az objektum befér-e a mért térbe).

Jelölje ki a Beszúrás lapot. Szúrjon be és helyezzen el négy Szövegcímke vezérlőt a képernyőn.
Módosítsa a címkevezérlők Szöveg tulajdonságát a következőképpen. (Tipp: Másolja az egyes képleteket és illessze be a képletsávba a Speciális tulajdonságok lapon, amelyiket szeretné.)

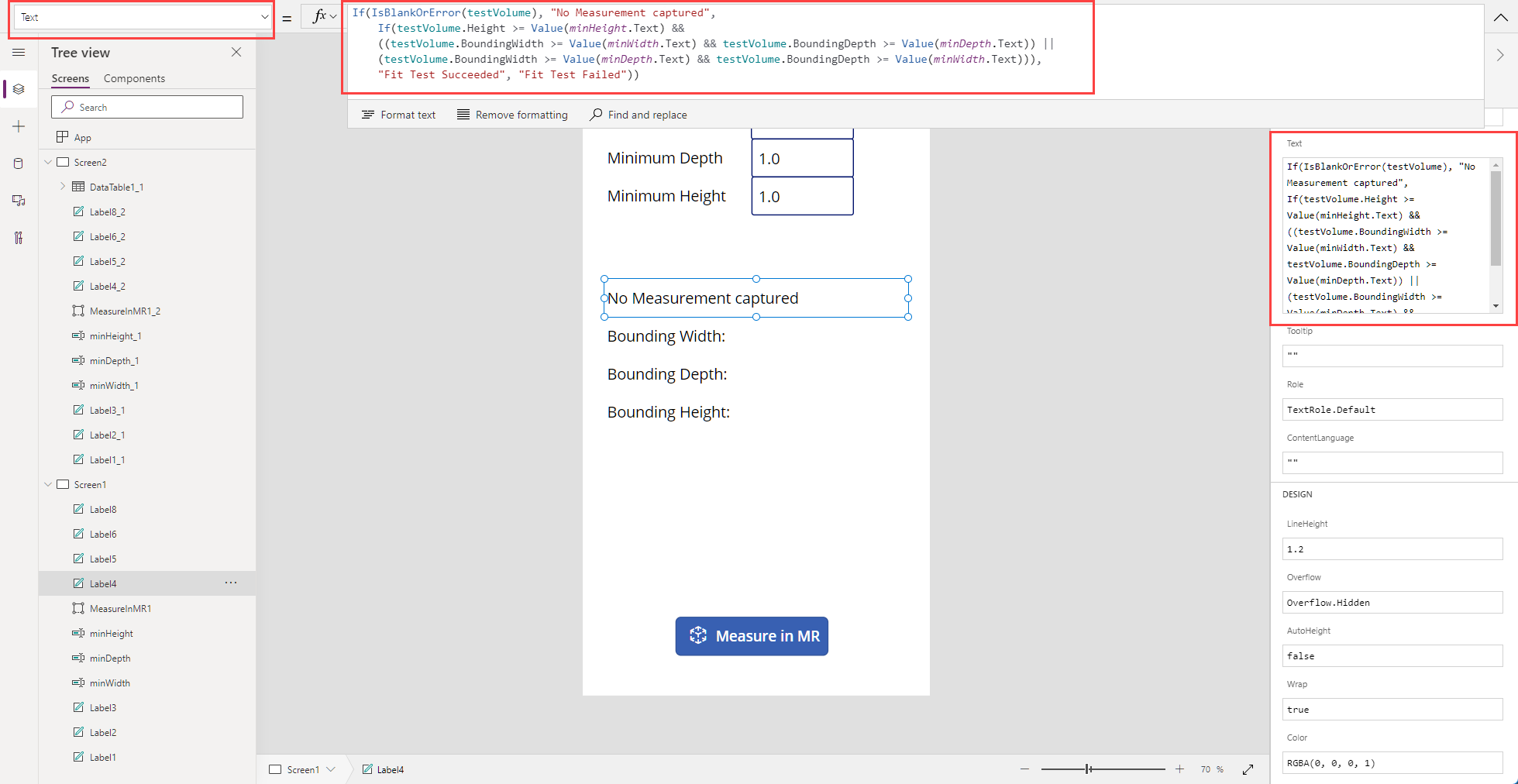

- Első címke:
```
    If(IsBlankOrError(testVolume), "No Measurement captured",
        If(testVolume.Height >= Value(minHeight.Text) &&
        ((testVolume.BoundingWidth >= Value(minWidth.Text) && testVolume.BoundingDepth >= Value(minDepth.Text)) ||
        (testVolume.BoundingWidth >= Value(minDepth.Text) && testVolume.BoundingDepth >= Value(minWidth.Text))),
        "Fit Test Succeeded", "Fit Test Failed"))
```
  Ez a képlet a címke szövegét aszerint állítja be, hogy a teszt sikeres vagy sikertelen volt-e, a kívánt objektum befogadásához szükséges minimális méretek alapján. Ha a teszt nem futott le, vagy azért, mert nem történt mérés, vagy mert hiba történt, a címke szövege ezt megjeleníti.
- Második címke:
```
    Concatenate("Bounding Width: ", Text(testVolume.BoundingWidth))
```
  Ez a képlet a címke szövegét "Határolószélesség:" értékre állítja, amelyet a mért tér szélességi mérete követ.
- Harmadik címke:
```
    Concatenate("Bounding Depth: ", Text(testVolume.BoundingDepth))
```
  Ez a képlet a címke szövegét "Határolómélység:" értékre állítja, amelyet a mért tér mélységi mérete követ.
- Negyedik címke:
```
    Concatenate("Bounding Height: ", Text(testVolume.Height))
```
  Ez a képlet a címke szövegét "Határolómagasság:" értékre állítja, amelyet a mért tér magassági mérete követ.

Az alkalmazásképernyő most a következőhöz hasonlóan néz ki:

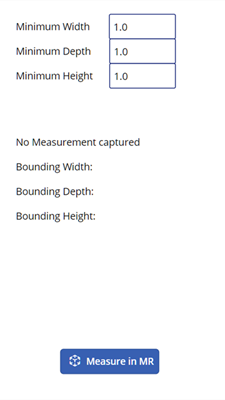

A végleges alkalmazásképernyő képernyőképe.

Az alkalmazás tesztelése

Az előzetes verzió gomb kiválasztásával az alkalmazás előzetes verzióban futtatatható. Válassza a Mérőkamera lehetőséget a címkék adatokkal való feltöltéséhez. Annak ellenőrzéséhez, hogy a címkekötések működnek-e, írjon be új értékeket a szövegbeviteli mezőkbe.

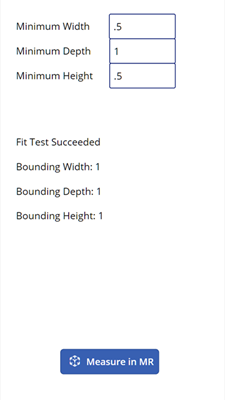

Az alkalmazás képernyője előzetes verzió üzemmódban az új minimális méretek bevitelét követően.

A teszt végrehajtásakor a Határolószélesség és a Határolómélység értékei felcserélhetők.

Mentse és tegye közzé az alkalmazását. Nyissa meg egy vegyes valóságot támogató eszközön, hogy tesztelje, hogy a megadott méretekkel rendelkező objektum belefér-e bármelyik rögzített mérés határain belül.

Adatforrás szűrése

Az általunk létrehozott alkalmazás egyetlen dimenziókészletet tesztel, amelyet a felhasználó ad meg az alkalmazás futtatásakor. A képlet Szűrő predikátumként történő alkalmazásával azonban kiterjesztheti a tesztelést bármilyen adatforrásra.

Tegyük fel például, hogy az alkalmazás tartalmaz egy hivatkozást egy Termékek nevű Dataverse-táblára amely három oszlopot tartalmaz: Szélesség, Mélység és Magasság (amely megfelel az egyes termékek méreteinek). Ha a kollekciót úgy akarjuk szűrni, hogy csak azokat a méréseket jelenítse meg, amelyek beleférnek egy mért térfogatba, a következő képletet alkalmazhatjuk.

    If(IsBlankOrError(testVolume), Products,
    Filter(Products, testVolume.Height >= Height &&
        ((testVolume.BoundingWidth >= Width && testVolume.BoundingDepth >= Depth) ||
        (testVolume.BoundingWidth >= Depth && testVolume.BoundingDepth >= Width))))
