A Power BI kör alakú mérőműszer-diagramjai

A következőkre vonatkozik: Power BI Desktop Power BI szolgáltatás

A tárcsadiagram körkörös ívet használ annak szemléltetésére, hogy egy érték hogyan halad a cél vagy a fő teljesítménymutató (KPI) felé. A mérőműszer vonala (vagy tűje) a célt vagy a célértéket jelöli. Az árnyékolás a cél felé irányuló haladást jelöli. Az íven belüli érték mutatja az előrehaladás értékét. A Power BI minden lehetséges értéket egyenlően oszlat el az íven, a minimálistól (bal szélső érték) a maximálisig (jobb szélső érték).

Az alábbi példa egy radiális mérőműszer-diagramot mutat be az autóeladások nyomon követéséhez.

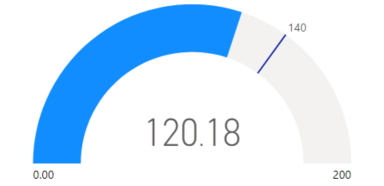

Képernyőkép egy tárcsadiagramról a Power BI-ban.

Ebben a példában egy autókereskedő nyomon követi az értékesítési csapat havi átlagos értékesítéseit. A mérőműszer tű 140 eladott autó értékesítési célját képviseli. A minimális értékesítési átlag nulla, a maximum pedig 200. A kék árnyékolás azt mutatja, hogy a csapat körülbelül 120 értékesítést átlagolt ebben a hónapban. Még egy hétük van, hogy elérjék a célt.

Mikor érdemes tárcsamérőt használni?

A radiális mérőműszerek számos esetben nagyszerű választásnak számítanak:

  • Haladás megjelenítése egy cél felé.

  • Percentilis mértéket jelöl, például KPI-t.

  • Egyetlen mérték állapotának megjelenítése.

  • Könnyen áttekinthető és érthető információkat jeleníthet meg.

Előfeltételek

Ha meg szeretné osztani a jelentést egy munkatársával, mindkettőnek egyéni Power BI Pro-licencekkel kell rendelkeznie. Ha mindketten nem rendelkeznek egyéni Power BI Pro-licencekkel, a megosztás engedélyezéséhez a jelentést egy prémium szintű kapacitásban lévő munkaterületre kell mentenie. További információkért tekintse meg a jelentések megosztását ismertető témakört.

A mintaadatok letöltése

Az eljárás követéséhez töltse le a Pénzügyi minta Excel-fájlt. Ezután megnyithatja a Power BI Desktopban vagy a Power BI szolgáltatás. A részletekért tekintse meg a Power BI-hoz készült Pénzügyi minta Excel-munkafüzet letöltése című cikket.

Mérőműszer-diagram létrehozása

Először is hozzunk létre egy egyszerű tárcsadiagramot a Power BI-ban. A bruttó értékesítéseket a pénzügyi minta Excel-fájljának adataival követhetjük nyomon.

  1. A Power BI Desktopban válassza a Fájl>megnyitása jelentést.

  2. Keresse meg és válassza ki a Pénzügyi minta Excel-fájlt , majd válassza a Megnyitás lehetőséget.

    A Pénzügyi minta Excel-fájl jelentésnézetben nyílik meg.

  3. Az alsó sarokban válassza a zöld plusz szimbólumot , ha új lapot szeretne hozzáadni a jelentéshez.

  1. Az Adatok panelen bontsa ki a pénzügyi adatokat, és jelölje be a Bruttó értékesítés jelölőnégyzetet.

    A Power BI alapértelmezés szerint egy csoportosított oszlopdiagramot hoz létre az adatok megjelenítéséhez. A Vizualizációk>buildelése vizualizáció panelen az Y tengely beállítás a Bruttó értékesítés értékhez van igazítva. Figyelje meg, hogy a Power BI alapértelmezés szerint a kijelölt mező összegértékét használja.

    A kijelölt adatmező alapértelmezett fürtoszlopdiagramjának képernyőképe.

  2. A Vizualizációk panelen nyissa meg az Y tengely beállítás alatti Bruttó értékesítés érték legördülő menüjét, és válassza az Átlag lehetőséget.

    Ez a művelet úgy módosítja a diagram összesítését, hogy az összeg helyett a bruttó értékesítések átlagát használja.

    Képernyőkép arról, hogyan módosíthatja a diagram összesítési nézetét a bruttó értékesítési értékek átlagának használatára.

    A csoportosított oszlopdiagram vizualizációt mérőműszerdiagrammá alakíthatja.

  3. Jelölje ki a diagramvizualizációt, majd válassza a Mérőműszer lehetőséget a Vizualizációk panelen.

    Figyelje meg a Vizualizációk panel módosításait. A Bruttó értékesítés átlaga érték most az Érték beállítás alatt látható. Számos más értékbeállítás is szerepel a listában, például a Minimum, a Maximum és a Cél.

    Alapértelmezés szerint a Power BI az aktuális értéket (ebben az esetben a bruttó értékesítések átlagát) állítja be a mérőműszer félútjára. Mivel a bruttó értékesítés átlaga 184,21 K USD, a mérőműszer kezdőpontja (Minimális érték) 0-ra van állítva. A mérőműszer végpontja (Maximális érték) az aktuális érték kétszeresére van beállítva.

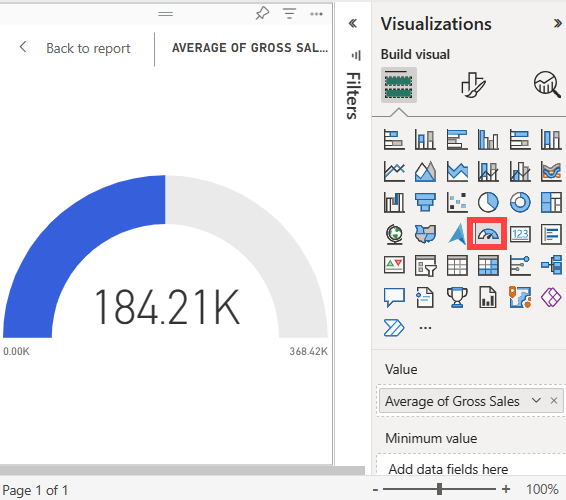

    A Power BI kezdeti mérőműszer-diagramjának képernyőképe, amely a mérőműszer értékeként a bruttó értékesítések átlagát mutatja.

    Feljegyzés

    Attól függően, hogy mikor tölti le a Pénzügyi minta Excel-fájlt, a diagram különböző értékeket jeleníthet meg.

Célérték hozzáadása

Módosíthatja a mérőműszer-diagramot, hogy megjelenítsen egy célértéket. Ez a művelet egy tűt hoz létre a mérőműszer-diagramon a cél azonosításához.

  1. Az Adatok panelen válassza ki és húzza a COGS mezőt a Vizualizációk>buildelése vizualizáció panel Cél érték beállítására.

    A Power BI a diagramnézetet úgy módosítja, hogy a bruttó értékesítések és a COGS (sum) átlaga jelenjen meg.

  2. Az Érték beállítás alatti Vizualizációk panelen nyissa meg a COGS-érték összegének legördülő menüjét, és válassza az Átlag lehetőséget.

    A Power BI alapértelmezés szerint kiszámítja a bruttó értékesítés és a COGS két értékének átlagát a célérték meghatározásához. A Power BI egy tűt ad hozzá a mérőműszerhez, amely a célt jelöli.

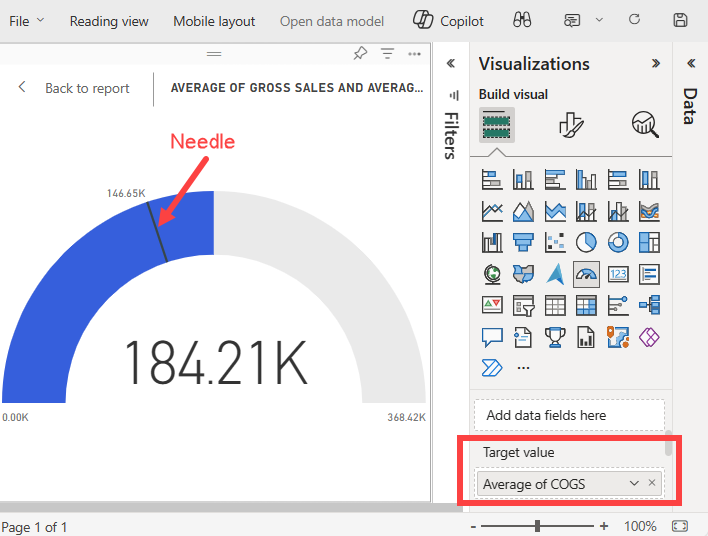

    Képernyőkép a frissített mérőműszer-diagramról egy tűvel, amely a célértéket jelöli.

    A Power BI a célértéket 146,65 000 usd értékben számítja ki. A mérőműszer tűjének pozíciója azt mutatja, hogy a bruttó értékesítés és a COGS értékek átlaga meghaladja a célt.

    Feljegyzés

    A Power BI számítása helyett manuálisan is megadhatja a célértéket. További információkért tekintse meg a Manuális beállítások használata az értékek beállításához szakaszt.

Maximális érték beállítása

A Power BI a Vizualizációk>összeállítása vizualizáció panel Érték mezőjével automatikusan beállítja a mérőműszer minimális és maximális értékeit. Támaszkodhat a Power BI számításaira, vagy beállíthatja saját értékeit.

Lássuk, hogyan állíthatja be a maximális értéket a szemantikai modell legmagasabb bruttó értékesítési számára.

  1. Az Adatok panelen válassza ki és húzza a Bruttó értékesítés mezőt a Vizualizációk panel Maximális érték beállítására.

  2. A Vizualizációk panelEn a Maximális érték beállítás alatt nyissa meg a Bruttó értékesítés érték legördülő menüjét, és válassza a Maximum lehetőséget.

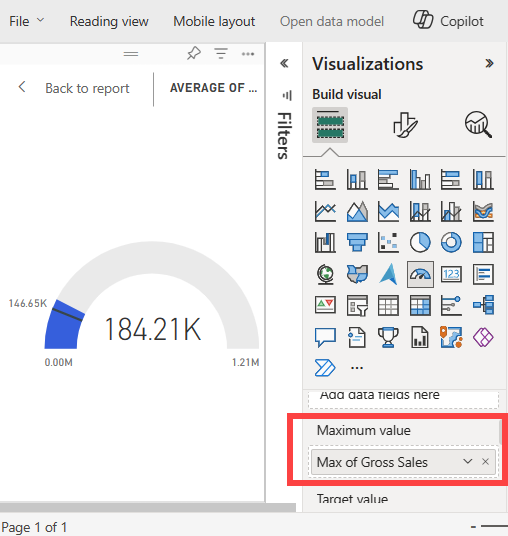

    Képernyőkép a mérőműszer-diagram maximális értékének beállításáról.

    A mérőműszert újrarajzoltuk 1,21 millió bruttó értékesítési végértékkel.

  3. Mentse a jelentést.

Manuális beállítások használata értékek beállításához

A Power BI manuális beállításaival is konfigurálhatja a mérőműszerdiagram maximális, minimális és célértékeit.

  1. A Vizualizációk>buildelése vizualizáció panelen távolítsa el a Bruttó értékesítés maximális értékét a Maximális érték beállításból.

  2. A Vizualizáció formázása szakasz megnyitásához válassza a festőkefe ikont.

  3. Bontsa ki a Mérőműszer tengely beállítását, és adja meg a Min és a Max beállítások értékeit. Példánkban az értékeket 100 000 és 250 000 értékre állítjuk be.

    Képernyőkép a mérőműszer tengelyének minimális és maximális értékeinek formázásáról.

  4. Az Adatok panelen törölje a COGS jelölőnégyzet jelölését a célérték eltávolításához.

    Ez a művelet elérhetővé teszi a Mérőműszer tengely>célértékét a Formátum panelen a konfigurációhoz.

  5. A Vizualizációk>formátuma vizualizáció panelen adja meg a Mérőműszer tengely beállítás célértékét. A példában a célértéket 200 000-ra állítjuk be.

  6. Módosítsa az egyéb formázási beállításokat a beállításoknak, például a diagram színeinek és címkéinek megfelelően, majd mentse a jelentést.

Ha elkészült, az alábbi példához hasonló mérőműszer-diagrammal rendelkezik:

Képernyőkép egy testre szabott mérőműszer-diagramról a Power BI-ban egy 200 000-es célértéken lévő tűvel.
