Azure Stack HCI-fürtök üzembe helyezése és kezelése a VMM-ben

Ez a cikk az Azure Stack HCI-fürt System Center – Virtual Machine Managerben (VMM) való beállításáról nyújt tájékoztatást. Az Azure Stack HCI-fürtöt üzembe helyezheti operációs rendszer nélküli kiszolgálókról vagy meglévő gazdagépek hozzáadásával. További információ az új Azure Stack HCI-ről.

A VMM 2019 3. kumulatív frissítés (UR3) támogatja az Azure Stack HCI 20H2-es verzióját. Az aktuális termék az Azure Stack HCI 21H2-es verziója. A System Center 2022-től kezdve a VMM támogatja az Azure Stack HCI 20H2-es verzióját; Azure Stack HCI, 21H2-es verzió; és az Azure Stack HCI 22H2-es verziója (a VMM 2022 UR1-ből támogatott).

Fontos

A Virtual Machine Manager által felügyelt Azure Stack HCI-fürtöknek még nem szabad csatlakozniuk az előzetes verziós csatornához . A System Center (beleértve a Virtual Machine Managert, az Operations Managert és más összetevőket) jelenleg nem támogatja az Azure Stack előzetes verzióit. A legújabb frissítésekért tekintse meg a System Center blogot.

Előkészületek

Győződjön meg arról, hogy a VMM 2019 UR3 vagy újabb verzióját futtatja.

Mi támogatott?

• Azure Stack HCI-fürtök hozzáadása, létrehozása és kezelése. Tekintse meg a HCI-fürtök létrehozásának és kezelésének részletes lépéseit.

• Virtuális gépek üzembe helyezésének & üzembe helyezése az Azure Stack HCI-fürtökön és virtuálisgép-életciklus-műveletek végrehajtása. A virtuális gépek VHD(x) fájlokkal, sablonokkal vagy meglévő virtuális gépről építhetők ki. További információk.

• VLAN-alapú hálózat beállítása Azure Stack HCI-fürtökön.

• SDN-hálózati vezérlő üzembe helyezése és kezelése Azure Stack HCI-fürtökön.

• A tárolókészlet beállításainak kezelése, a virtuális lemezek létrehozása, a fürt megosztott köteteinek (CSV-k) létrehozása és a QoS-beállítások alkalmazása.

• A virtuális gépek Windows Server és Azure Stack HCI-fürtök közötti áthelyezése hálózati migrálással és offline (leállított) virtuális gép migrálásával működik. Ebben a forgatókönyvben a VMM exportálja és importálja a motorháztető alatt, annak ellenére, hogy egyetlen műveletként hajtja végre.

• A Windows Server-fürtök kezeléséhez használt PowerShell-parancsmagok az Azure Stack HCI-fürtök kezelésére is használhatók.

Azure Stack HCI-fürtök regisztrálása és regisztrációja törlése

A VMM 2022-vel bevezetjük a VMM PowerShell-parancsmagokat az Azure Stack HCI-fürtök regisztrálásához és regisztrációjának törléséhez.

HCI-fürt regisztrálásához használja a következő parancsmagokat:

Register-SCAzStackHCI -VMHostCluster <HostCluster> -SubscriptionID <string>

Fürt regisztrációjának törléséhez használja a következő parancsot:

Unregister-SCAzStackHCI -VMHostCluster <HostCluster> -SubscriptionID <string>

A támogatott paraméterről további információt a Register-SCAzStackHCI és a Unregister-SCAzStackHCI című témakörben talál.

Mi nem támogatott?

• Az Azure Stack HCI-hez nyújtott fürtök kezelése jelenleg nem támogatott a VMM-ben.

• Az Azure Stack HCI virtualizálási gazdagépként szolgál, ahol az összes számítási feladatot virtuális gépeken futtatja. Az Azure Stack HCI-kifejezések csak a virtuális gépek üzemeltetéséhez szükséges futtatást teszik lehetővé. Az Azure Stack HCI-fürtök nem használhatók más célokra, például WSUS-kiszolgálókra, WDS-kiszolgálókra vagy tárkiszolgálókra. Lásd: Használati esetek az Azure Stack HCI-hez, Az Azure Stack HCI használata és a virtualizálás nélkül futtatható szerepkörök.

• A Windows Server és az Azure Stack HCI-fürtök bármelyik verziója közötti élő áttelepítés nem támogatott.

Megjegyzés

Az Azure Stack HCI-fürtök és a Windows Server-fürtök közötti élő áttelepítés működik.

• Az Azure Stack HCI-hez csak a Közvetlen tárolóhelyek (S2D) tárolótípus érhető el. A nem S2D-fürtök létrehozása vagy kezelése Azure Stack HCI-csomópontokkal nem támogatott. Ha bármilyen más típusú tárolót, például SAN-t kell használnia, használja a Windows Servert virtualizálási gazdagépként.

Megjegyzés

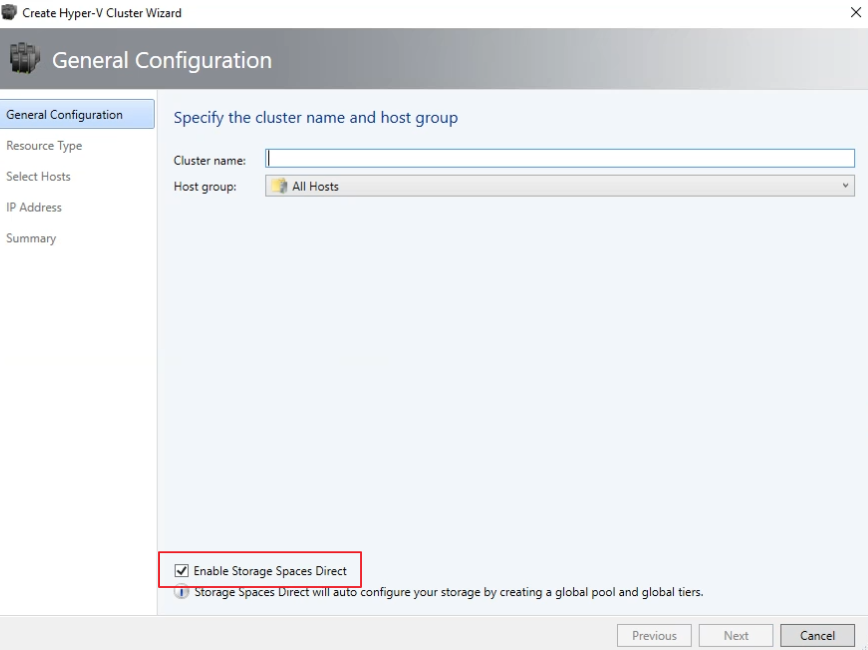

Azure Stack HCI-fürt létrehozásakor engedélyeznie kell az S2D-t. Az S2D engedélyezéséhez a fürtlétrehozás varázslóban lépjen az Általános konfiguráció elemre. A Fürt nevének és gazdagépcsoportjának megadása csoportban válassza a Közvetlen tárolóhelyek engedélyezése lehetőséget az alábbiak szerint:

Miután engedélyezte az S2D-vel rendelkező fürtöt, a VMM a következőket teszi:

• A Feladatátvételi fürtszolgáltatás engedélyezve van.
• A tárreplika és az adatdeduplikáció engedélyezve van.
• A fürt opcionálisan érvényesítve és létrehozva.
• Az S2D engedélyezve van, és a VMM-ben létrejön egy tárolótömbobjektum, amelynek neve megegyezik a varázslóban megadott névvel.

Ha a VMM használatával hoz létre hiperkonvergens fürtöt, a rendszer automatikusan létrehozza a készletet és a tárolási szinteket a futtatásával Enable-ClusterStorageSpacesDirect -Autoconfig $True.

Miután ezek az előfeltételek teljesülnek, kiépít egy fürtöt, és beállítja rajta a tárolási erőforrásokat. Ezután üzembe helyezhet virtuális gépeket a fürtön.

Kövesse az alábbi lépéseket:

1. lépés: A fürt kiépítése

Fürtöt Hyper-V-gazdagépekkel és operációs rendszer nélküli gépekkel építhet ki:

Fürt kiépítése Hyper-V-gazdagépekről

Ha hozzá kell adnia az Azure Stack HCI-gazdagépeket a VMM-hálóhoz, kövesse az alábbi lépéseket. Ha már a VMM-hálóban vannak, ugorjon a következő lépésre.

Megjegyzés

• A fürt beállításakor válassza a Hyper-V-fürt létrehozása varázsló Általános konfiguráció lapján az Enable Közvetlen tárolóhelyek (Közvetlen tárolóhelyek engedélyezése) lehetőséget.
• Az Erőforrás típusa területen válassza a Windows Server operációs rendszert futtató meglévő kiszolgálók lehetőséget, majd válassza ki a fürthöz hozzáadni kívánt Hyper-V-gazdagépeket.
• Minden kiválasztott gazdagépen telepítve kell lennie az Azure Stack HCI-nek.
• Mivel az S2D engedélyezve van, a fürtöt ellenőrizni kell.

Fürt kiépítése operációs rendszer nélküli gépekről

Megjegyzés

Az S2D-csomóponthoz általában RDMA, QoS és SET beállítások szükségesek. Ha ezeket a beállításokat operációs rendszer nélküli számítógépekkel szeretné konfigurálni egy csomóponthoz, használhatja az üzembe helyezés utáni szkriptet a PCP-ben. Íme az üzembe helyezés utáni PCP-példaszkript. Ezzel a szkripttel az RDMA, a QoS és a SET konfigurálására is használható, miközben új csomópontot ad hozzá egy meglévő S2D-környezethez operációs rendszer nélküli számítógépekről.

1. Olvassa el a operációs rendszer nélküli fürt üzembe helyezésének előfeltételeit .

Megjegyzés

• A VMM-kódtár általánosított VHD-jének vagy VHDX-jének az Azure Stack HCI-t kell futtatnia a legújabb frissítésekkel. Meg kell adni a merevlemez operációs rendszerének és virtualizálási platformjának értékeit.
• Operációs rendszer nélküli üzembe helyezéshez hozzá kell adnia egy rendszerindítás előtti végrehajtási környezetet (PXE) kiszolgálót a VMM-hálóhoz. A PXE-kiszolgálót a Windows Deployment Services biztosítja. A VMM saját WinPE-rendszerképet használ, és gondoskodnia kell arról, hogy a legújabb legyen. Ehhez válassza aHálóinfrastruktúra>>winPE-lemezképének frissítése lehetőséget, és győződjön meg arról, hogy a feladat befejeződött.

2. Kövesse a fürtök operációs rendszer nélküli számítógépekről történő kiépítésére vonatkozó utasításokat.

2. lépés: Hálózatkezelés beállítása a fürthöz

Miután a fürt kiépült és felügyelt a VMM-hálóban, be kell állítania a fürtcsomópontok hálózatkezelését.

1. Először hozzon létre egy logikai hálózatot a fizikai felügyeleti hálózat tükrözéséhez.
2. Be kell állítania egy logikai kapcsolót , amelyen engedélyezve van a Switch Embedded Teaming (SET) funkció, hogy a kapcsoló tisztában legyen a virtualizálással. Ez a kapcsoló csatlakozik a felügyeleti logikai hálózathoz, és rendelkezik az összes gazdagép virtuális adapterével, amelyek a felügyeleti hálózathoz való hozzáférés biztosításához vagy a tárolóhálózat konfigurálásához szükségesek. Az S2D egy hálózatra támaszkodik a gazdagépek közötti kommunikációhoz. RDMA-kompatibilis adapterek használata ajánlott.
3. Virtuálisgép-hálózatok létrehozása.

3. lépés: DCB-beállítások konfigurálása az Azure Stack HCI-fürtön

Megjegyzés

A DCB-beállítások konfigurálása nem kötelező lépés a nagy teljesítmény eléréséhez az S2D-fürtlétrehozási munkafolyamat során. Ugorjon a 4. lépésre, ha nem szeretné konfigurálni a DCB-beállításokat.

Javaslatok

• Ha üzembe helyezte a virtuális hálózati adaptereket, az optimális teljesítmény érdekében azt javasoljuk, hogy az összes virtuális hálózati adaptert a megfelelő pc-khez rendelje. A virtuális hálózati adapter és a pNIC közötti affinitásokat az operációs rendszer véletlenszerűen állítja be, és előfordulhatnak olyan forgatókönyvek, amikor több virtuális hálózati adapter is ugyanarra a pNIC-re van leképezve. Az ilyen forgatókönyvek elkerülése érdekében javasoljuk, hogy manuálisan állítsa be a virtuális hálózati adapter és a pNIC közötti affinitást az itt felsorolt lépések végrehajtásával.

• Hálózati adapterportprofil létrehozásakor azt javasoljuk, hogy engedélyezze az IEEE-prioritást. További információk.

  Az IEEE-prioritást a következő PowerShell-parancsokkal is beállíthatja:

  Set-VMNetworkAdapterVlan -VMNetworkAdapterName 'SMB2' -VlanId '101' -Access -ManagementOS
  Set-VMNetworkAdapter -ManagementOS -Name 'SMB2' -IeeePriorityTag on


A DCB-beállítások konfigurálásához kövesse az alábbi lépéseket:

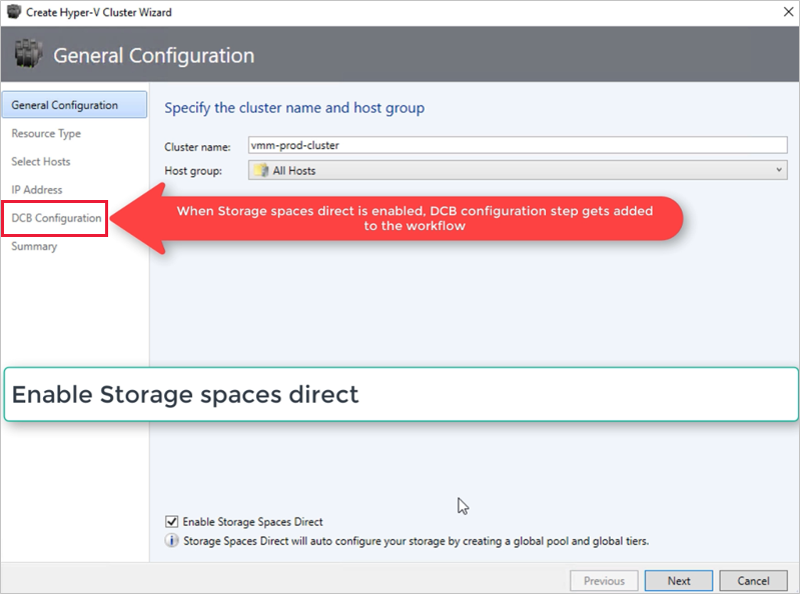

1. Hozzon létre egy új Hyper-V-fürtöt, és válassza az Engedélyezés Közvetlen tárolóhelyek lehetőséget. A DCB-konfigurációs beállítás hozzá lesz adva a Hyper-V-fürtlétrehozás munkafolyamatához.



2. A DCB-konfigurációban válassza az Adatközpont-áthidalás konfigurálása lehetőséget.

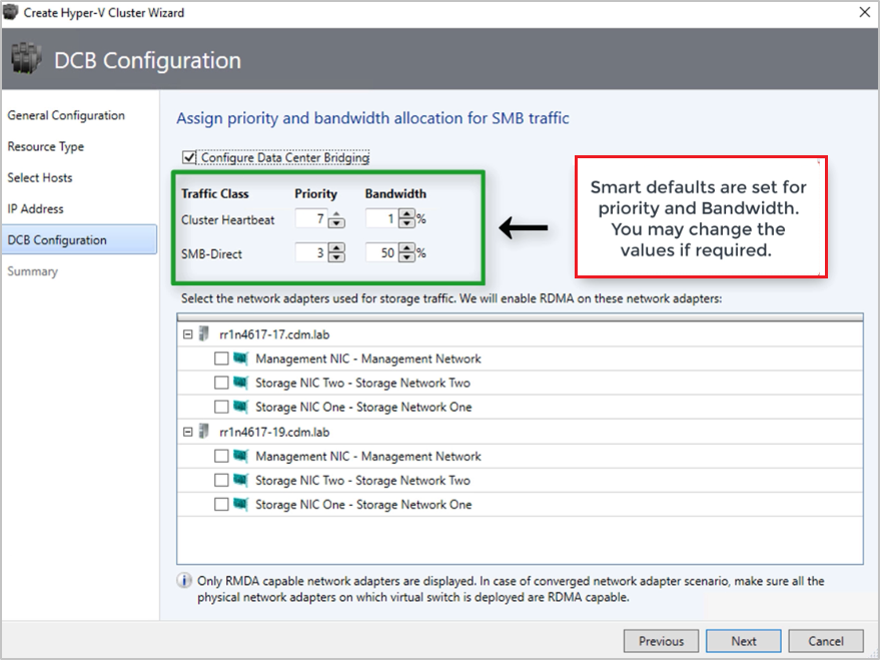

3. Adjon meg prioritási és sávszélesség-értékeket a SMB-Direct és a fürt szívverési forgalmához.

Megjegyzés

Az alapértelmezett értékek a prioritáshoz és a sávszélességhez vannak rendelve. Szabja testre ezeket az értékeket a szervezet környezeti igényeinek megfelelően.

Alapértelmezett értékek:

Forgalomosztály	Prioritás	Sávszélesség (%)
Fürt szívverése	7	1
SMB-Direct	3	50

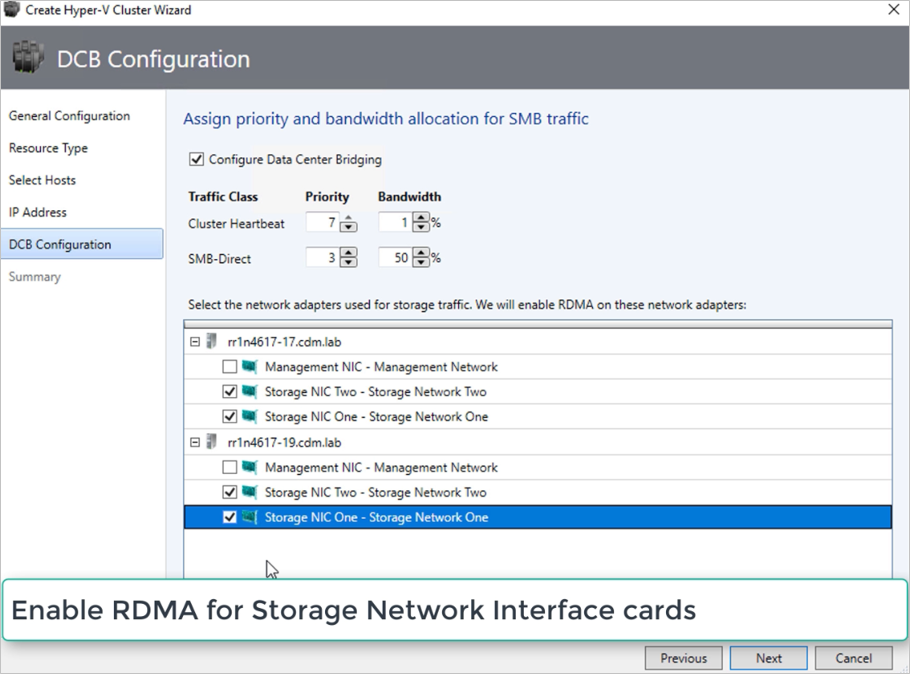

4. Válassza ki a tárolási forgalomhoz használt hálózati adaptereket. Az RDMA engedélyezve van ezeken a hálózati adaptereken.

   Megjegyzés

   Konvergens hálózati adapter esetén válassza ki a tároló virtuális hálózati adapterét. A mögöttes számítógépnek RDMA-nak kell lennie, amely képes a virtuális hálózati adapterek megjelenítésére és kiválasztására.



5. Tekintse át az összegzést, és válassza a Befejezés lehetőséget.

   Létrejön egy Azure Stack HCI-fürt, és a DCB-paraméterek az összes S2D-csomóponton konfigurálva lesznek.

   Megjegyzés

   • A DCB-beállítások konfigurálhatók a meglévő Hyper-V S2D-fürtökön a Fürt tulajdonságai lapon, és a DCB konfigurációs lapjára lépve.
   • A DCB-beállítások sávon kívüli módosítása bármelyik csomóponton azt eredményezi, hogy az S2D-fürt nem felel meg a VMM-ben. A fürttulajdonságok DCB-konfigurációs oldalán szervizelési lehetőség érhető el, amellyel kikényszeríthetők a VMM-ben konfigurált DCB-beállítások a fürtcsomópontokon.

4. lépés: Azure Stack HCI-fürt regisztrálása az Azure-ban

Az Azure Stack HCI-fürt létrehozását követően az Azure Online Service-feltételek szerint a telepítést követő 30 napon belül regisztrálni kell az Azure-ban. Ha System Center 2022-t használ, a VMM parancsmagjával Register-SCAzStackHCI regisztrálja az Azure Stack HCI-fürtöt az Azure-ban. Másik lehetőségként kövesse ezeket a lépéseket az Azure Stack HCI-fürt azure-beli regisztrálásához.

A regisztráció állapota a VMM-ben a fürt sikeres frissítése után jelenik meg.

5. lépés: Az Azure Stack HCI-fürtök regisztrációs állapotának megtekintése

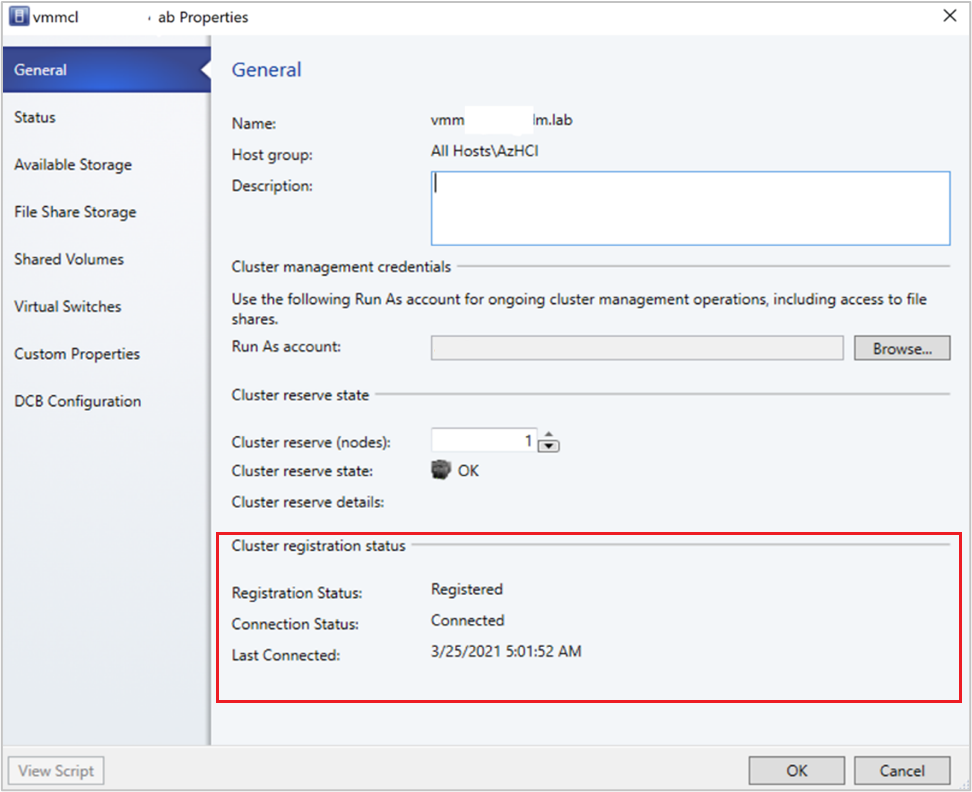

1. A VMM-konzolon megtekintheti az Azure Stack HCI-fürtök regisztrációs állapotát és utolsó csatlakoztatott dátumát.

2. Válassza a Háló lehetőséget, kattintson a jobb gombbal az Azure Stack HCI-fürtre , és válassza a Tulajdonságok lehetőséget.



3. Másik lehetőségként futtassa Get-SCVMHost és figyelje meg a visszaadott objektum tulajdonságait a regisztrációs állapot ellenőrzéséhez.

6. lépés: A készlet kezelése és CSV-k létrehozása

Mostantól módosíthatja a tárolókészlet beállításait, és virtuális lemezeket és CSV-ket hozhat létre.

1. Válassza aHálótároló>>tömbök lehetőséget.

2. Kattintson a jobb gombbal a Fürt >kezelése készletre, és válassza ki az alapértelmezés szerint létrehozott tárolókészletet. Módosíthatja az alapértelmezett nevet, és hozzáadhat egy besorolást.

3. CSV létrehozásához kattintson a jobb gombbal a fürt >Megosztott kötetektulajdonságai elemre>.

4. A Kötet létrehozása varázsló>tártípusában adja meg a kötet nevét, és válassza ki a tárolókészletet.

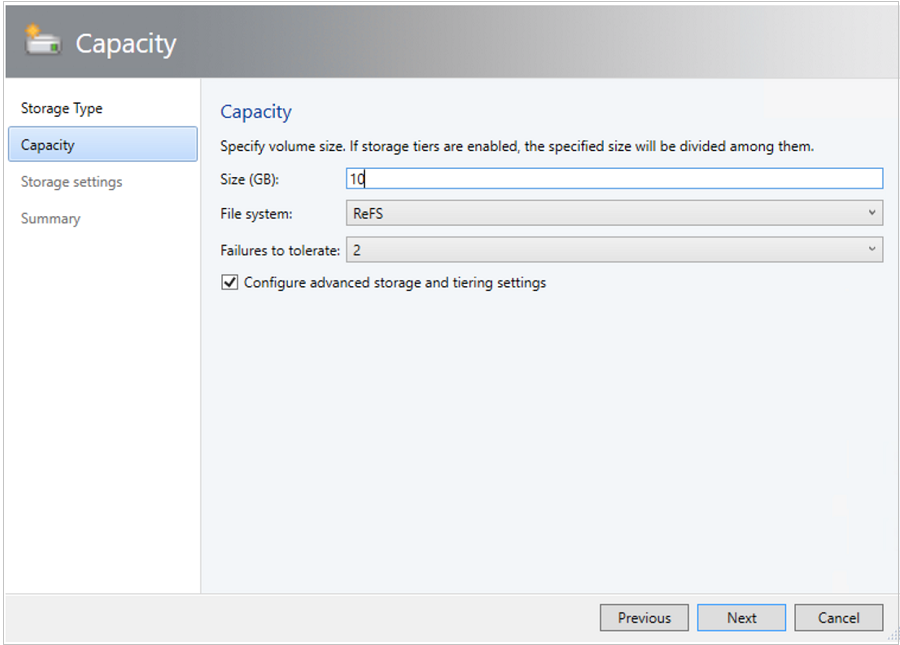

5. A Kapacitás területen megadhatja a kötet méretét, a fájlrendszert és a rugalmasságot (a tűrendő hibák) beállításait.



6. A beállítások beállításához válassza a Speciális tárolási és rétegzési beállítások konfigurálása lehetőséget.



7. Az Összefoglalás lapon ellenőrizze a beállításokat, majd fejezze be a varázsló futtatását. A kötet létrehozása után a rendszer automatikusan létrehozza a virtuális lemezt.

7. lépés: Virtuális gépek üzembe helyezése a fürtön

Hiperkonvergens topológiában a virtuális gépek közvetlenül üzembe helyezhetők a fürtön. A virtuális merevlemezek az S2D használatával létrehozott kötetekre kerülnek. Ezeket a virtuális gépeket ugyanúgy hozhatja létre és helyezheti üzembe, mint bármely más virtuális gépet.

Fontos

Ha az Azure Stack HCI-fürt nincs regisztrálva az Azure-ban, vagy nem csatlakozik az Azure-hoz a regisztrációt követő 30 napnál tovább, a magas rendelkezésre állású virtuális gépek (HAVM) létrehozása le lesz tiltva a fürtön. Tekintse meg a fürtregisztráció 4. & 5. lépését.

8. lépés: Virtuális gépek migrálása Windows Serverről Azure Stack HCI-fürtre

A VMM hálózati migrálási funkcióját használva migrálhatja a számítási feladatokat a Hyper-V-ről (Windows Server 2019 & később) az Azure Stack HCI-be.

Megjegyzés

A Windows Server és az Azure Stack HCI közötti élő áttelepítés nem támogatott. Az Azure Stack HCI-ről a Windows Serverre irányuló hálózati migrálás nem támogatott.

1. Ideiglenesen tiltsa le az élő áttelepítést a cél Azure Stack HCI-gazdagépen.
2. Válassza a Virtuális gépek és szolgáltatások > Minden gazdagép lehetőséget, majd válassza ki azt a forrás Hyper-V-gazdagépet, amelyről át szeretne telepíteni.
3. Válassza ki a migrálni kívánt virtuális gépet. A virtuális gépnek kikapcsolt állapotban kell lennie.
4. Válassza a Virtuális gép migrálása lehetőséget.
5. A Gazdagép kiválasztása területen tekintse át és válassza ki a cél Azure Stack HCI-gazdagépet.
6. Válassza a Tovább gombot a hálózati migrálás elindításához. A VMM a háttérrendszerben hajtja végre az importálást és az exportálást.
7. A virtuális gép sikeres migrálásának ellenőrzéséhez ellenőrizze a virtuális gépek listáját a cél gazdagépen. Kapcsolja be a virtuális gépet, és engedélyezze újra az élő áttelepítést az Azure Stack HCI-gazdagépen.

9. lépés: VMware-számítási feladatok migrálása Azure Stack HCI-fürtbe az SCVMM használatával

A VMM egy egyszerű varázslóalapú felületet kínál a V2V (virtuálisról virtuálisra) konvertáláshoz. Az átalakítási eszközzel nagy léptékű számítási feladatokat migrálhat a VMware-infrastruktúrából a Hyper-V-infrastruktúrába. A támogatott VMware-kiszolgálók listájáért lásd: Rendszerkövetelmények.

Az átalakítás előfeltételeit és korlátozásait lásd: VMware virtuális gép konvertálása Hyper-V-vé a VMM-hálóban.

1. Hozzon létre futtató fiókot a vCenter Server Administrator szerepkörhöz a VMM-ben. Ezek a rendszergazdai hitelesítő adatok a vCenter-kiszolgáló és az ESXi-gazdagépek kezelésére szolgálnak.

2. A VMM-konzol Háló területén válassza a Kiszolgálók>VMware vCenter-kiszolgáló hozzáadása lehetőséget.

3. A VMware vCenter Server hozzáadása lapon tegye a következőket:

   1. Számítógép neve: Adja meg a vCenter-kiszolgáló nevét.
   2. Futtató fiók: Válassza ki a vSphere-rendszergazda számára létrehozott futtató fiókot.


4. Válassza a Befejezés gombot.

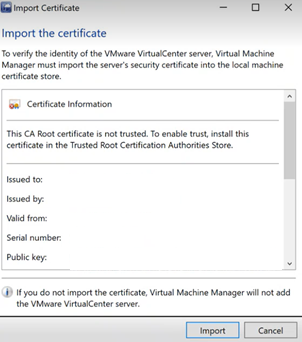

5. A Tanúsítvány importálása lapon válassza az Importálás lehetőséget.



6. A vCenter-kiszolgáló sikeres hozzáadása után a vCenter alatt lévő összes ESXi-gazdagép át lesz migrálva a VMM-be.

Gazdagépek hozzáadása

1. A VMM-konzol Háló területén válassza a Kiszolgálók>VMware ESX-gazdagépek és -fürtök hozzáadása lehetőséget.

2. Az Erőforrás hozzáadása varázslóban

   1. A Hitelesítő adatok területen válassza ki a porthoz használt futtató fiókot, majd kattintson a Tovább gombra.

   2. A Célerőforrások területen válassza ki az összes olyan ESX-fürtöt, amelyet hozzá kell adni a VMM-hez, majd válassza a Tovább lehetőséget.

   3. A Gazdagép beállításai területen válassza ki azt a helyet, ahová fel szeretné venni a virtuális gépeket, majd válassza a Tovább gombot.

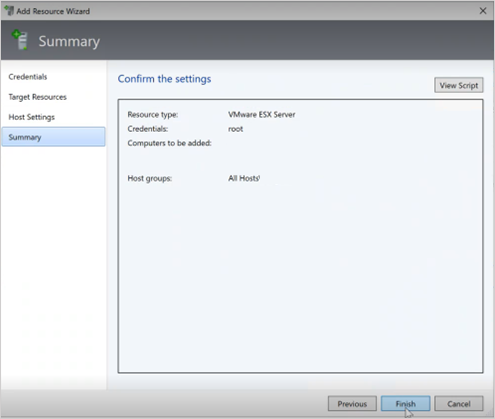

   4. Az Összefoglalás területen tekintse át a beállításokat, és válassza a Befejezés lehetőséget. A gazdagépekkel együtt a társított virtuális gépek is hozzáadva lesznek.



Az ESXi-gazdagép állapotának ellenőrzése

1. Ha az ESXi-gazdagép állapota OK (korlátozott) állapotú, kattintson a jobb gombbal a Tulajdonságok>kezelése elemre, válassza a porthoz használt Futtató fiók lehetőséget, és importálja a gazdagép tanúsítványait.
   Ismételje meg ugyanezt a folyamatot az összes ESXi-gazdagép esetében. Az ESXi-fürtök hozzáadása után az ESXi-fürtökön futó összes virtuális gép automatikusan felderíthető a VMM-ben.

Virtuális gépek megtekintése

1. A virtuális gépek megtekintéséhez lépjen a Virtuális gépek és szolgáltatások területre. Ezen virtuális gépek elsődleges életciklus-műveleteit a VMM-ből is kezelheti.


2. Kattintson a jobb gombbal a virtuális gépre, és válassza a Kikapcsolás (az online áttelepítések nem támogatottak) lehetőséget, amelyet át kell telepíteni, és el kell távolítania a VMware-eszközöket a vendég operációs rendszerből.

3. Válassza a Kezdőlap>létrehozása Virtual Machines>Virtualizálási virtuális gép lehetőséget.

4. A Virtuális gép konvertálása varázslóban

   1. A Forrás kiválasztása területen válassza ki az ESXi-kiszolgálón futó virtuális gépet, majd kattintson a Tovább gombra.
   2. A Virtuálisgép-identitás megadása területen adja meg a virtuális gép új nevét, ha szeretné, és válassza a Tovább gombot.


5. A Gazdagép kiválasztása területen válassza ki a cél Azure Stack HCI-csomópontot, adja meg a virtuálisgép-tárolófájlok helyét a gazdagépen, majd válassza a Tovább gombot.



6. Válasszon ki egy virtuális hálózatot a virtuális géphez, majd válassza a Létrehozás lehetőséget a migrálás befejezéséhez.
   Az ESXi-fürtön futó virtuális gép sikeresen migrálva van az Azure Stack HCI-fürtbe. Az automatizáláshoz használja a PowerShell-parancsokat a konvertáláshoz.

Következő lépések

• Virtuális gépek üzembe helyezése
• A fürt kezelése
