Gyakorlat – OpenTelemetry-adatok használata natív felhőbeli alkalmazásban

Befejeződött

Ebben a gyakorlatban jobban áttekintheti az OpenTelemetry által az alkalmazásban létrehozott összes adatot. Befejezi a diagnosztikai képességek hozzáadását az Áruház szolgáltatáshoz. Ezzel hozzáadja a Prometheust és a Grafana-t a eShopLite szolgáltatásokhoz, és áttekintheti a rögzített metrikák némelyikét. A következő lépés a Zipkin hozzáadása és az elosztott nyomkövetések megtekintése. Végül hozzáadja az Application Insightst az alkalmazáshoz, és az adatok megtekintéséhez használja.

Prometheus és Grafana hozzáadása

A Prometheus és a Grafana Docker-képeket biztosít, amelyek megkönnyítik a projektekhez való felvételüket. Ezeket belefoglalja a docker-compose.yml fájlba, a megoldás gyökerében.

1. Az EXPLORER panelen válassza ki a docker-compose.yml fájlt.

2. Adja hozzá ezt a YAML-et a fájl aljára:

     prometheus:
       image: prom/prometheus
       container_name: prometheus
       command:
         - '--config.file=/etc/prometheus/prometheus.yml'
       ports:
         - 9090:9090
       restart: unless-stopped
       volumes:
         - ./prometheus:/etc/prometheus

     grafana:
       image: grafana/grafana
       container_name: grafana
       ports:
         - 3000:3000
       restart: unless-stopped
       environment:
         - GF_SECURITY_ADMIN_USER=admin
         - GF_SECURITY_ADMIN_PASSWORD=grafana
       volumes:
         - ./grafana/datasource:/etc/grafana/provisioning/datasources


Az előző Docker yaml két új szolgáltatást ad hozzá, a Prometheust és a Grafana-t. A Prometheus szakasz konfigurál egy tárolót a 9090-es porton való válaszadásra. Leképezi a prometheus mappát, amely egy prometheus.yml fájlt vár. A Grafana szakasz konfigurál egy tárolót a 3000-es porton való válaszadáshoz. Három mappát képez le egy grafana mappában.

A Prometheus konfigurálása

A Prometheust konfigurálni kell, hogy tudja, hol gyűjtse össze a metrikákat. Egy prometheus.yml fájlt kell hozzáadnia a prometheus mappához.

1. Az EXPLORER panelen kattintson a jobb gombbal a dotnet-observability mappára, majd válassza az Új mappa lehetőséget.

2. A név mezőbe írja be a prometheust.

3. Az EXPLORER panelen kattintson a jobb gombbal a prometheus mappára, majd válassza az Új fájl lehetőséget.

4. A név mezőbe írja be a prometheus.yml.

5. A fájlszerkesztőben adja meg ezt a YAML-et:

   global:
     scrape_interval: 1s

   scrape_configs:
     - job_name: 'products'
       static_configs:
         - targets: ['backend:8080']
     - job_name: 'store'
       static_configs:
         - targets: ['frontend:8080']


   Az előző YAML úgy konfigurálja a Prometheust, hogy lekaparja a metrikákat a háttér- és előtérbeli szolgáltatásokból. Mivel az alkalmazás a Dockerben fut, a gazdagépnevek a szolgáltatások neveihez igazodnak.

6. A fájl mentéséhez válassza a CtrlS+.

Grafana konfigurálása

A Grafanát úgy kell konfigurálni, hogy tudja, hol gyűjtse össze a metrikákat.

1. Az EXPLORER panelen kattintson a jobb gombbal a dotnet-observability mappára, majd válassza az Új mappa lehetőséget.

2. A név mezőbe írja be a grafana.

3. Kattintson a jobb gombbal a grafana mappára, majd válassza az Új mappa lehetőséget.

4. A név mezőbe írja be az adatforrást.

5. Kattintson a jobb gombbal a grafana mappára, majd válassza az Új mappa lehetőséget.

6. A név mezőbe írja be a dashboard-ot.

7. Bontsa ki a grafana mappát, kattintson a jobb gombbal az adatforrás mappára, majd válassza az Új fájl lehetőséget.

8. A név mezőbe írja be a datasource.yml.

9. A szerkesztő lapon adja meg ezt a YAML-et:

   apiVersion: 1

   datasources:
   - name: Prometheus
     type: prometheus
     url: http://prometheus:9090
     isDefault: true
     access: proxy
     editable: true


   Az előző YAML úgy konfigurálja a Grafana-t, hogy a Prometheust használja adatforrásként.

10. A fájl mentéséhez válassza a CtrlS+.

A ASP.NET Core-alkalmazás frissítése a Prometheus metrikáinak közzététele érdekében

A diagnosztikai projekt most már csak úgy van konfigurálva, hogy metrikákat tegyen elérhetővé a konzolon. Frissítse a projektet, hogy inkább a Prometheusnak tegye elérhetővé a metrikákat.

1. Az alsó TERMINÁL panelen lépjen a Diagnosztikai mappára.

2. Futtassa ezt a parancsot:

   cd .\eShopLite\Diagnostics\


3. Távolítsa el a OpenTelemetry.Exporter.Console csomagot:

   dotnet remove package OpenTelemetry.Exporter.Console


4. Adja hozzá a OpenTelemetry.Exporter.Prometheus.AspNetCore csomagot:

   dotnet add package OpenTelemetry.Exporter.Prometheus.AspNetCore --prerelease


5. Az EXPLORER panelen bontsa ki a Diagnosztikai mappát, majd válassza a DiagnosticServiceCollectionExtensions.cs.

6. Cserélje le a konzolexportáló .AddConsoleExporter(); a következő kódra:

   .AddPrometheusExporter();


7. A fájl alján, az utolsó }előtt adja hozzá a következő kódot:

   public static void MapObservability(this IEndpointRouteBuilder routes)
   {
     routes.MapPrometheusScrapingEndpoint();
   }


   Ez a kód hozzáad egy Prometheus adatlekérési végpontot minden olyan szolgáltatáshoz, amely ezt beilleszti az alkalmazásába. Ez lehetővé teszi a Prometheus számára, hogy begyűjtse a metrikákat http://service/metrics-ból.

8. A fájl mentéséhez válassza a CtrlS+.

Metrikák megjelenítése az Áruház szolgáltatásban

Az alkalmazás jelenleg csak a Termékek szolgáltatás metrikáinak közzététele céljából van konfigurálva. Az alkalmazást úgy frissítheti, hogy a Store szolgáltatás metrikáit is elérhetővé tegye.

1. Az EXPLORER panel MEGOLDÁSKEZELŐ területén kattintson a jobb gombbal az Áruház projektre, majd válassza a Projekthivatkozás hozzáadása lehetőséget.

2. Válassza a Diagnosztika lehetőséget.

3. Az EXPLORER panelen bontsa ki az Áruház mappát, majd válassza Program.cs.

4. A kód megjegyzése // Add observability code herealatt adjon hozzá egy hívást a Diagnostics metódushoz:

   builder.Services.AddObservability("Store", builder.Configuration);


5. A app.Run() metódus előtt adja hozzá a következő kódot:

   app.MapObservability();


   Ez a módszer hozzáadja a Prometheus kaparási végpontot a Store szolgáltatáshoz.

6. A fájl mentéséhez válassza a CtrlS+.

7. Az EXPLORER panelen bontsa ki a Termék mappát, majd válassza a Program.cs.

8. A app.Run() metódus előtt adja hozzá a következő kódot:

   app.MapObservability();


   Ez a módszer hozzáadja a Prometheus kaparási végpontot a Products szolgáltatáshoz.

9. A fájl mentéséhez válassza a CtrlS+.

Az új megfigyelhetőségi funkciók tesztelése

Most tesztelheti az alkalmazáshoz hozzáadott új megfigyelhetőségi funkciókat.

1. A TERMINÁL panel alján lépjen a dotnet-observability/eShopLite mappára.

   cd ..


2. Frissítse az alkalmazástárolókat.

   dotnet publish /p:PublishProfile=DefaultContainer


3. Nyissa meg a dotnet-observability mappát, és indítsa el az alkalmazást a Dockerrel:

   cd ..
   docker compose up


4. A PORTOK lapon válassza a Megnyitás a Prometheus böngészőben(9090) lehetőséget. Ha helyileg fut a Visual Studio Code-ban, nyisson meg egy böngészőt, és egy új lapon nyissa meg a Prometheus alkalmazást http://localhost:9090.

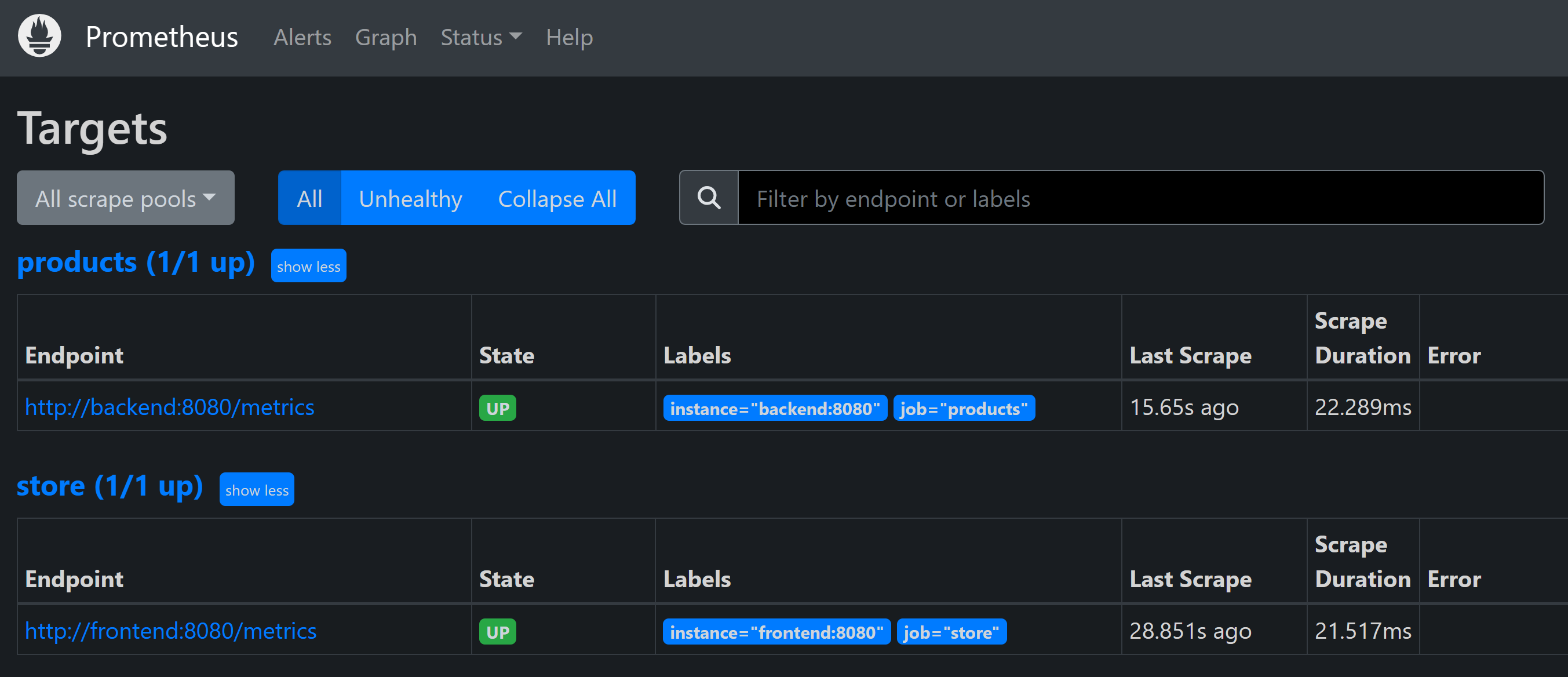

5. A felső menüben válassza az Állapot , majd a Célok lehetőséget.



   A Termékek és áruházszolgáltatásoknak UP néven kell megjelennie.

6. A PORTOK lapon válassza a Megnyitás böngészőbenGrafana (3000) lehetőséget. Ha helyileg fut a Visual Studio Code-ban, nyisson meg egy böngészőt, és egy új lapon nyissa meg a Grafana alkalmazást http://localhost:3000.

7. Adja meg a felhasználónév rendszergazdájának nevét.

8. Adja meg a jelszót grafana.

9. Válassza az Első irányítópult létrehozása lehetőséget.

10. Válassza az Importálás irányítópultot.

11. Egy új lapon nyissa meg a GitHubot , és nyissa meg a ASP.NET Core-irányítópult json-fájlját .

12. Másolja ki a Nyers fájlt.

13. Illessze be a JSON-t az irányítópulton található "JSON modell importálása" szövegmezőbe.

14. Válassza betöltése lehetőséget.

15. A Prometheus adatforrás legördülő listájában válassza a Prometheus lehetőséget.

16. Válassza az Importálás lehetőséget.

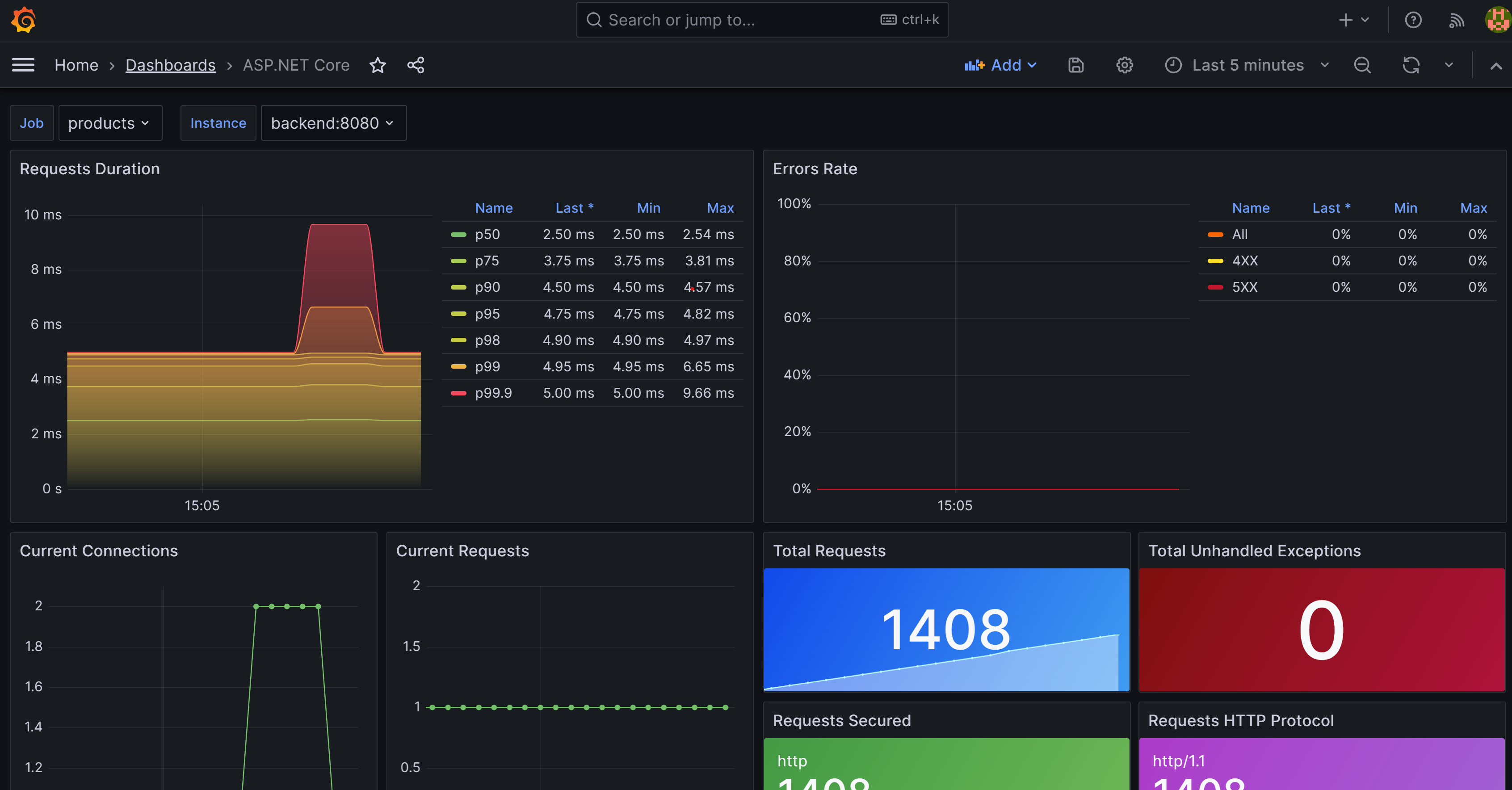

    Látnia kell egy irányítópultot, amely a Termékek és áruház szolgáltatások mérőszámait mutatja. Válassza ki a munkát a két szolgáltatás közötti váltáshoz.

17. A TERMINÁL panelen válassza a CtrlC+ az alkalmazás leállításához.

Zipkin hozzáadása

Mostantól a Zipkin hozzáadásával bővítheti az alkalmazás nyomkövetési képességeit. Ahogy korábban is tette, hozzáad egy Zipkin-tárolót az alkalmazáshoz, és úgy konfigurálja, hogy csatlakozzon az OpenTelemetry-gyűjtőhöz. Ezután hozzáadja az OpenTelemetry Zipkin-exportőrt az alkalmazáshoz.

1. Az EXPLORER panelen válassza ki a docker-compose.yml fájlt a dotnet-observability mappában.

2. Adja hozzá a prometheus-t és zipkin-et a depends_on-ben a frontendszámára.

   depends_on:
     - backend
     - prometheus
     - zipkin


3. A prometheus-ban a depends_on hozzáadása a backendszámára.

    depends_on:
      - prometheus


4. Környezeti változók hozzáadása a Zipkinhez frontend és backend:

   environment:
     - ZIPKIN_URL=http://zipkin:9411


   A két szolgáltatásnak így kell kinéznie:

   frontend:
     image: storeimage
     build:
       context: .
       dockerfile: ./eShopLite/Store/Dockerfile
     environment:
       - ProductEndpoint=http://backend:8080
       - ZIPKIN_URL=http://zipkin:9411
     ports:
       - "32000:8080"
     depends_on:
       - backend
       - prometheus
       - zipkin

   backend:
     image: productservice
     build:
       context: .
       dockerfile: ./eShopLite/Products/Dockerfile
     environment:
       - ZIPKIN_URL=http://zipkin:9411

     ports:
       - "32001:8080"
     depends_on:
       - prometheus


5. Adja hozzá ezt a YAML-et a fájl aljára:

     zipkin:
       image: openzipkin/zipkin
       ports:
         - 9411:9411


   Az előző YAML hozzáad egy Zipkin-tárolót az alkalmazáshoz. A Zipkin-tárolót úgy konfigurálja, hogy a 9411-porton válaszoljon.

6. A fájl mentéséhez válassza a CtrlS+.

7. A TERMINÁL panelen nyissa meg a Diagnostics mappát.

   cd ./eShopLite/Diagnostics/


8. Adja hozzá a Zipkin-exportálási csomagokat.

   dotnet add package OpenTelemetry.Exporter.Zipkin --prerelease


9. Az EXPLORER panelen bontsa ki a Diagnosztikai mappát, majd válassza a DiagnosticServiceCollectionExtensions.cs.

10. A nyomkövetési szolgáltatók listájának aljára adja hozzá a Zipkint.

    // add the tracing providers
    .WithTracing(tracing =>
    {
      tracing.SetResourceBuilder(resource)
                  .AddAspNetCoreInstrumentation()
                  .AddHttpClientInstrumentation()
                  .AddSqlClientInstrumentation()
                  .AddZipkinExporter(zipkin =>
                  {
                    var zipkinUrl = configuration["ZIPKIN_URL"] ?? "http://zipkin:9411";
                    zipkin.Endpoint = new Uri($"{zipkinUrl}/api/v2/spans");
                  });
    });


11. A fájl mentéséhez válassza a CtrlS+.

12. A TERMINÁL panel alján lépjen a dotnet-observability/eShopLite mappára.

    cd ..


13. Frissítse az alkalmazástárolókat.

    dotnet publish /p:PublishProfile=DefaultContainer


14. Nyissa meg a dotnet-observability mappát, és indítsa el az alkalmazást a Dockerrel:

    cd ..
    docker compose up


15. A PORTOK lapon válassza a Megnyitás a Prometheus böngészőben(9090) lehetőséget. Ha helyileg fut a Visual Studio Code-ban, nyisson meg egy új böngészőlapot, és nyissa meg a Zipkin alkalmazást http://localhost:9411.

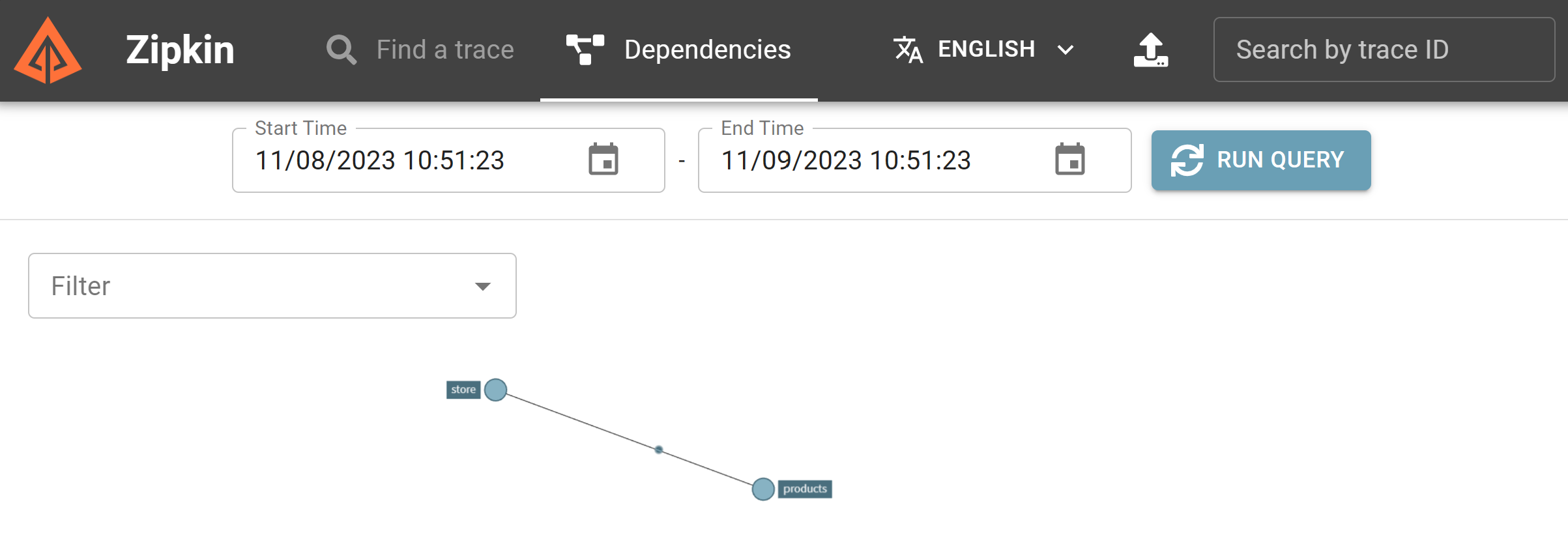

16. A menüben válassza a Függőségek lehetőséget.



17. A TERMINÁL panelen válassza a CtrlC+ az alkalmazás leállításához.

Application Insights hozzáadása

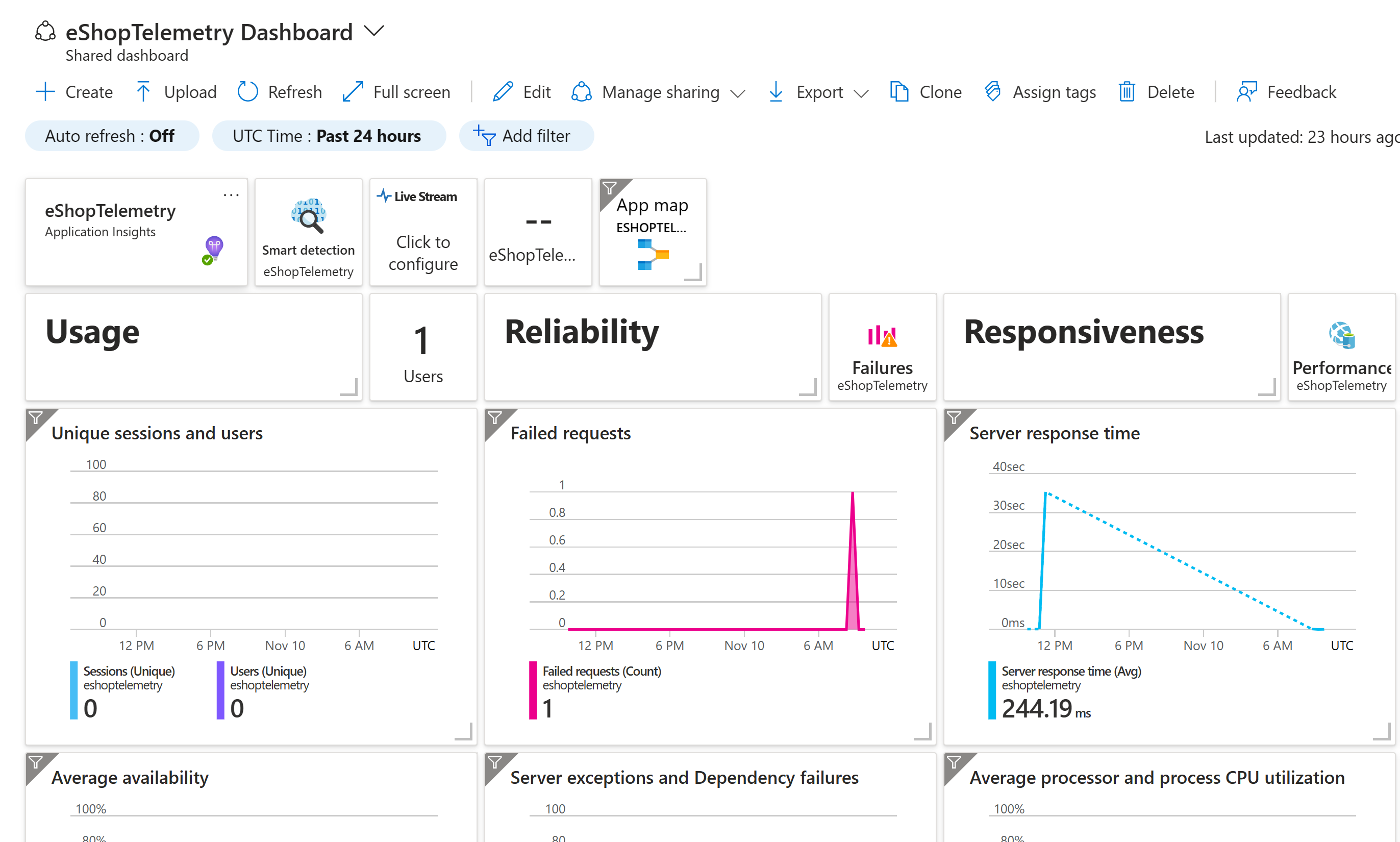

Az utolsó lépés az Application Insights hozzáadása az alkalmazáshoz.

Az Application Insights-erőforrás létrehozása az Azure-ban

1. A TERMINÁL panelen jelentkezzen be az Azure-ba.

   az login --use-device-code


2. A kiválasztott Azure-előfizetés megtekintése.

   az account show -o table


   Ha nem a megfelelő előfizetés van kiválasztva, válassza ki a megfelelőt az az account set paranccsal.

3. Adja hozzá az Application Insights bővítményét.

   az extension add -n application-insights


4. Hozzon létre egy Application Insights-erőforrást.

   az monitor app-insights component create --app eShopLiteInsights --location eastus --kind web -g eShopLite


   Ezt a kimenetet kell látnia:

   {
     "appId": "00001111-aaaa-2222-bbbb-3333cccc4444",
     "applicationId": "eShopLiteInsights",
     "applicationType": "web",
     "connectionString": "InstrumentationKey=00000000-0000-0000-0000-000000000000;IngestionEndpoint=https://eastus-2.in.applicationinsights.azure.com/;LiveEndpoint=https://eastus.livediagnostics.monitor.azure.com/",
     "creationDate": "2023-11-10T16:50:00.950726+00:00",
     "disableIpMasking": null,
     "etag": "\"3a02952a-0000-0100-0000-654e5f380000\"",
     "flowType": "Bluefield",
     "hockeyAppId": null,
     "hockeyAppToken": null,
     "id": "/subscriptions/aaaa0a0a-bb1b-cc2c-dd3d-eeeeee4e4e4e/resourceGroups/eShopLite/providers/microsoft.insights/components/eShopLiteInsights",
     "immediatePurgeDataOn30Days": null,
     "ingestionMode": "ApplicationInsights",
     "instrumentationKey": "00000000-0000-0000-0000-000000000000",
     "kind": "web",
     "location": "eastus",
     "name": "eShopLiteInsights",
     "privateLinkScopedResources": null,
     "provisioningState": "Succeeded",
     "publicNetworkAccessForIngestion": "Enabled",
     "publicNetworkAccessForQuery": "Enabled",
     "requestSource": "rest",
     "resourceGroup": "eShopLite",
     "retentionInDays": 90,
     "samplingPercentage": null,
     "tags": {},
     "tenantId": "aaaabbbb-0000-cccc-1111-dddd2222eeee",
     "type": "microsoft.insights/components"
   }


   Az előző visszaadott JSON-fájlból másolja ki a connectionString, a "kivételével." Például:

   InstrumentationKey=b851fa75-85a2-42f7-bb6f-413725d9d8ba;IngestionEndpoint=https://eastus-2.in.applicationinsights.azure.com/;LiveEndpoint=https://eastus.livediagnostics.monitor.azure.com/

5. Az EXPLORER panelen válassza ki a docker-compose.yml fájlt.

6. Hozzáadhat egy környezeti változót, amelyet a diagnosztikai projekt az Application Insightshoz való csatlakozáshoz használ. Adja hozzá ezt a YAML-et a Store szolgáltatáshoz:

   environment:
     - APPLICATIONINSIGHTS_CONNECTION_STRING=InstrumentationKey=b851fa75-85a2-42f7-bb6f-413725d9d8ba;IngestionEndpoint=https://eastus-2.in.applicationinsights.azure.com/;LiveEndpoint=https://eastus.livediagnostics.monitor.azure.com/


   Cserélje le az előző kapcsolati sztringet az Azure CLI-ből kimásolt kapcsolati sztringre.

7. Ismételje meg ezeket a lépéseket a Termékek szolgáltatás esetében. Az utolsó YAML-nek így kell kinéznie:

     frontend:
       image: storeimage
       build:
         context: .
         dockerfile: ./eShopLite/Store/Dockerfile
       environment:
         - ProductEndpoint=http://backend:8080
         - ZIPKIN_URL=http://zipkin:9411
         - APPLICATIONINSIGHTS_CONNECTION_STRING=InstrumentationKey=b851fa75-85a2-42f7-bb6f-413725d9d8ba;IngestionEndpoint=https://eastus-2.in.applicationinsights.azure.com/;LiveEndpoint=https://eastus.livediagnostics.monitor.azure.com/
       ports:
         - "32000:8080"
       depends_on:
         - backend
         - prometheus
         - zipkin

     backend:
       image: productservice
       build:
         context: .
         dockerfile: ./eShopLite/Products/Dockerfile
       environment:
         - ZIPKIN_URL=http://zipkin:9411
         - APPLICATIONINSIGHTS_CONNECTION_STRING=InstrumentationKey=b851fa75-85a2-42f7-bb6f-413725d9d8ba;IngestionEndpoint=https://eastus-2.in.applicationinsights.azure.com/;LiveEndpoint=https://eastus.livediagnostics.monitor.azure.com/



8. A fájl mentéséhez válassza a CtrlS+.

9. A TERMINÁL panelen nyissa meg a Diagnostics mappát.

   cd .\eShopLite\Diagnostics\


10. Adja hozzá az Application Insights exportőrcsomagot.

    dotnet add package Azure.Monitor.OpenTelemetry.AspNetCore --prerelease


11. A EXPLORE panelen válassza a Diagnosztikai mappa, majd a DiagnosticServiceCollectionExtensions.cs lehetőséget.

12. A fájl tetején adja hozzá ezt a using utasítást:

    using Azure.Monitor.OpenTelemetry.AspNetCore;


13. Ezután adja hozzá a következő kódot: var otelBuilder = services.AddOpenTelemetry();

    if (!string.IsNullOrEmpty(configuration["APPLICATIONINSIGHTS_CONNECTION_STRING"]))
    {
      otelBuilder.UseAzureMonitor();
    }


14. A fájl mentéséhez válassza a CtrlS+.

15. A TERMINÁL panel alján lépjen a dotnet-observability/eShopLite mappára.

    cd ..


16. Frissítse az alkalmazástárolókat.

    dotnet publish /p:PublishProfile=DefaultContainer


17. Nyissa meg a dotnet-observability mappát, és indítsa el az alkalmazást a Dockerrel:

    cd ..
    docker compose up


18. Jelentkezzen be az Azure Portalra ugyanazokkal a hitelesítő adatokkal, amelyeket az Azure CLI-be való bejelentkezéshez használt.

19. Az Azure Portalon válassza ki az Erőforráscsoportokat.

20. Válassza ki az eShopLite erőforráscsoportot.

21. Válassza ki az eShopLiteInsights Application Insights-erőforrást.

22. Válassza ki az alkalmazás irányítópultját.



23. A metrikák változásainak megtekintéséhez lépjen a eShopLite alkalmazásba, és módosítsa a részvényeket. Ezután frissítse az Application Insights irányítópultját.

24. A TERMINÁL panelen nyomja le a CtrlC+ az alkalmazás leállításához.
