Windows Display Driver Model (WDDM) műveleti folyamat

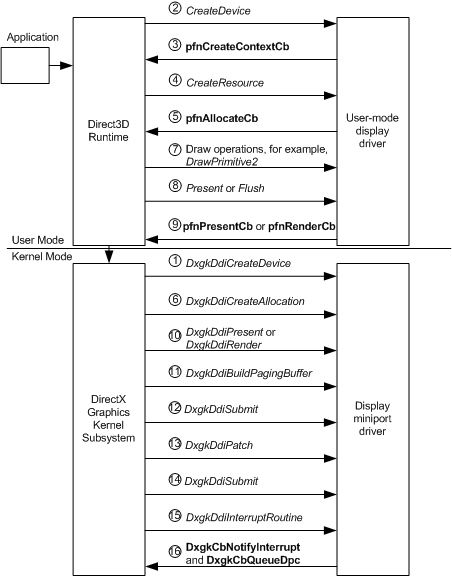

Az alábbi ábra a WDDM-műveletek folyamatát mutatja be, amelyek akkor következnek be, amikor egy renderelő eszköz létrejön, és amikor a tartalom megjelenik a kijelzőn. A diagramot követő információk részletesebben ismertetik a műveleti folyamat rendezett sorrendjét.

• Renderelő eszköz létrehozása

  Miután egy alkalmazás egy renderelő eszköz létrehozását kérte:

  • 1: A DirectX grafikus kernel alrendszere (Dxgkrnl) meghívja a kernel módú megjelenítési miniportillesztő (KMD) DxgkDdiCreateDevice függvényét .

    A KMD inicializálja a közvetlen memóriahozzáférést (DMA) úgy, hogy visszaad egy mutatót egy kitöltött DXGK_DEVICEINFO struktúrára a DXGKARG_CREATEDEVICE struktúra pInfo tagjában.

  • 2: Ha a DxgkDdiCreateDevice hívása sikeres, a Direct3D futtatókörnyezet meghívja a felhasználói módú megjelenítési illesztőprogram (UMD) CreateDevice függvényét .

  • 3: A CreateDevice hívásban az UMD-nek explicit módon meg kell hívnia a futtatókörnyezet pfnCreateContextCb függvényét egy vagy több GPU-környezet létrehozásához, amelyek gpu-végrehajtási szálak az újonnan létrehozott eszközön. A futtatási környezet információkat ad vissza az UMD-nek a pCommandBuffer és CommandBufferSize tagokban a D3DDDICB_CREATECONTEXT struktúrában a parancspuffer inicializálásához.

• Felületek létrehozása eszközhöz

  Miután egy alkalmazás felületeket kért a renderelő eszközhöz:

  • 4: A Direct3D futtatókörnyezet meghívja az UMD CreateResource függvényét.

  • 5: A CreateResource meghívja a futtatókörnyezet által megadott pfnAllocateCb függvényt .

  • 6: A futtatókörnyezet meghívja a KMD DxgkDdiCreateAllocation függvényét, megadva a létrehozandó foglalások számát és típusait. A DxgkDdiCreateAllocation a DXGKARG_CREATEALLOCATION struktúra pAllocationInfo tagjában lévő DXGK_ALLOCATIONINFO struktúrák tömbjében lévő foglalásokról ad vissza információkat.

• A parancspuffer elküldése kernel módba

  Miután egy alkalmazás egy felületre való rajzolásra vonatkozó kérést kér:

  • 7: A Direct3D futtatókörnyezet meghívja a rajzművelethez kapcsolódó UMD függvényt, például a DrawPrimitive2 függvényt.

  • 8: A Direct3D futtatókörnyezet meghívja az UMD Present vagy Flush függvényét, hogy a parancspuffer kernel módba legyen küldve. Megjegyzés: Az UMD akkor is elküldi a parancspuffert, ha a parancspuffer megtelt.

  • 9: A 8. lépésre válaszul az UMD a következő futtatókörnyezetben megadott függvények egyikét hívja meg:

    • A futtatókörnyezet pfnPresentCb függvénye, ha meghívták a Present-et.
    • A futtatókörnyezet pfnRenderCb függvénye, ha flush volt meghívva, vagy a parancspuffer megtelt.

  • 10: A KMD DxgkDdiPresent függvényét a rendszer meghívja , ha a pfnPresentCb meghívást kapott, vagy a DxgkDdiRender vagy a DxgkDdiRenderKm függvényt, ha pfnRenderCb volt meghívva. A KMD ellenőrzi a parancspuffert, a hardver formátumában írja a DMA-pufferbe, és létrehoz egy foglalási listát, amely leírja a használt felületeket.

• A DMA-puffer elküldése hardverre

  • 11: A Dxgkrnl meghívja a KMD DxgkDdiBuildPagingBuffer függvényét, hogy olyan speciális célú DMA-puffereket hozzon létre, amelyek áthelyezik a foglalási listában megadott foglalásokat a GPU által elérhető memóriába és onnan. Ezeket a speciális DMA-puffereket lapozópuffereknek nevezzük. A DxgkDdiBuildPagingBuffer nem minden kerethez van meghívva.

  • 12: A Dxgkrnl meghívja a KMD DxgkDdiSubmitCommand függvényét, hogy a lapozópuffereket ütemezze a GPU végrehajtási egységére.

  • 13: A Dxgkrnl meghívja a KMD DxgkDdiPatch függvényét, hogy fizikai címeket rendeljen a DMA-puffer erőforrásaihoz.

  • 14: Dxgkrnl meghívja a KMD DxgkDdiSubmitCommand függvényét a DMA-puffer várólistára állításához a GPU végrehajtási egységéhez. A GPU-nak küldött összes DMA-puffer tartalmaz egy kerítésazonosítót, amely egy szám. Miután a GPU befejezte a DMA-puffer feldolgozását, a GPU megszakítást hoz létre.

  • 15: A KMD értesítést kap a megszakításról a DxgkDdiInterruptRoutine függvényben. A KMD-nek be kell olvasnia a befejezett DMA-puffer kerítésazonosítóját a GPU-ból.

  • 16: A KMD meghívja a DxgkCbNotifyInterruptet , hogy értesítse a Dxgkrnl-et a DMA-puffer befejezéséről. A KMD-nek a DxgkCbQueueDpc-t is meg kell hívnia a késleltetett eljáráshívás (DPC) várólistára helyezéséhez.
